变电站接地设备的研究 买买提
变电站接地设备的研究 买买提
发表时间：2019-10-28T14:10:55.527Z 来源：《电力设备》2019年第12期 作者： 买买提•玉素甫 邱现民 周知
[导读] 摘要：在电力系统中为了工作和安全的需要，常需将电力系统及其电力设备的某些部分与大地相连接，这就是接地。
（国网新疆电力公司阿克苏供电公司 新疆阿克苏 843000）
摘要：在电力系统中为了工作和安全的需要，常需将电力系统及其电力设备的某些部分与大地相连接，这就是接地。电力系统就其目的来说可分为工作接地，防雷接地和保护接地三种。变电站的接地系统在变电站中占有十分重要的位置，其作用是把故障电流引入地下并
为站内设备提供参考电位。它是维护电力系统安全可靠运行，保护运行人员和电气设备安全的根本保证和重要措施。
关键词：电力系统；防雷接地；故障电流；
0 引言
电力系统接地技术对电力系统的安全运行有着重要影响，因此一直得到人们的重视。在变电站建设中接地网的设计与施工是非常重要的一个环节，而接地电阻的计算又是接地网设计中的关键，误差小、简单实用的接地电阻计算方法是建设安全并造价合理的接地网的前提
条件。通过合理的假设，对有垂直接地极的复合接地网提出了可供工程实用计算的简化公式，其计算误差通常小于10％，并且当单根垂直
接地极的长度L远大于等效正方形接地网的边长和垂直接地极总长度大于水平接地极的总长度时。其计算误差仍小于lO％。通过建立合适的
数学物理模型，分别对接地网的工频特性进行了细致的分析，提出了接地网接地参数的数值计算方法。基于复数镜像法提出了一种模拟变
电站接地网的方法，该方法适用于多层大地模型中任意结构接地网的模拟，文献给出了复数镜象法的格林函数及推导方法，它们适用于电
流源位于各层区域的多层模型情况。复数镜像法中的镜像的大小和位置一般为复数，其计算效率和计算精度远远高于经典镜像法。变电站
的接地网对变电站的安全运行至关重要。随着电力系统容量的不断增大，接地短路电流也越来越大。
1 接地设备的介绍
近几年，由于一次设备接地、接地网发生问题，造成高压窜入二次回路及操作系统，使保护失灵，短路电流时间持续较长。进一步将地网多处烧断，使整个变电站多处出现高电位差，造成许多主设备损坏的事故时有发生。阐述了目前变电站接地网在设计、安装、维护等
方面存在的电压分布梯度大，地网腐蚀严重等主要问题，并提出应采取的措施如对接电网应采取防腐蚀措施等。接地体的接地电阻是电流I
经接地电极流入大地时，接地电极的电位V对I的比值。它主要是大地呈现的电阻。接地电阻的大小除和大地的结构、土壤的电阻率有关
外，还和接地体的几何尺寸和形状有关，在雷电冲击电流流过时，还和流经接地体的冲击电流的幅值和波形有关。
2接地设备的分析
基于场路结合的思想，考虑导体自感和导体问的互感，用传统的节点电压法分析接地网，分析比较了大型铜材和钢材接地网接地阻抗，最大跨步电压和接触电势等方面的性能差异，并阐述了产生差异的原因，得出了一些有用的结论：相同接地网结构和土壤条件下，铜
地网的接地阻抗，网内电位差占总电位之比均较钢材小。钢材和铜材大型地网的接地阻抗大小与电流注入点有关。边角处注入比中心注入
要大的多。)在低土壤电阻率的地方，用铜材接地网降低接地阻抗效果明显，在高电阻率的地区效果不佳。对同样的接地网和土壤，取相同
的接地阻抗，因铜的载流量比钢的大得多而且相对磁导率要小很多，故铜材得截面要比钢材的小得多。以往测量地网接地电阻，一般采用
电流法及各种派生的测量方法，但均未从根本上解决地网干扰电流和引线互感引入的误差等问题，同时放线的劳动强度大。提出了“异频测
量法”，并研制出准确可靠、便于使用的大型地网接地电阻异频测量仪，能有效地消除地网中的工频及高频干扰，并能将电阻和电抗分量分
离开。可准确测出地网的接地电阻。采取合适的布线方式可测出地网的接地电抗，从而解决了大型地网接地电阻测量的难题。
3接地设备的应用
在大型变电站中，由于接地导体自身的电阻和电感的作用，使得接地导体上各点的电位不相等。变电站内许多仪器的接地端或电缆外皮都接在接地网上，接地网的网内电位差可能产生严重的电磁兼容问题。采用接地网接地参数数值分析软件，计算了接地网的内部电位
差。提出了减小网内电位差的措施，得出大型钢材接地网存在较大的网内电位差，其值随地网面积的加大、接地导体半径的减小和均压导
体根数的减少而增加。得出了短路电流入地点越偏离地网中心，网内电位差就越大的结论。在城市变电所的接地网设计中，尤为明显的特
点和困难是：(1)由于城市规划寸土寸金，变电所占地面积越来越小．对于3台主变，30回出线这样规模的户内变电所，一般占地面积需2000
～2500m2左右；(2)变电所附近没有可以利用的空地，接地网不能外引，一般只能在围墙内这部分面积采取措施；(3)1／2～1／3接地网敷设
在变电综合合楼的下面，在投产运行后，很难进行再次开挖改造。所以如何通过优化地网的结构或者选择不同地网材料来使地网的各项指
标(地网的电阻，接触电压，跨步电压)满足要求具有重要意义。
4 接地设备的解决办法
如何在众多的地网接地电阻计算方法中，找到适合实际工程应用，误差小。常用简化公式的计算精度满足工程设计要求：与钢接地体相比而言，铜接地体，具有导电性能、热稳定性能好，耐腐蚀能力强，施工方便，可加快工程进度，寿命长，投运后减少了检验维护工作
量，并对土壤无污染，但初期投资有所增加，但从长远利益考虑，采用铜接地网是合理的；特别是对地处城区，设备组合程度高、占地面
积小的变电站采用铜接地网更有优势，现在江苏电网中的部分变电站已试点采用，取得经验后，将逐步推广使用。
5结论
采用铜接地网，应加强对其临近金属的防腐措施，如：调整钢管线或铜接地体的布置方案。使两者交会处尽可能垂直相交；对受影响的金属进行防护隔离；采用非金属管子或导管。对于土壤腐蚀性为弱、中的变电所宜选用钢材。同时腐蚀轻微变电站的土壤电阻率往往也
较高．可以充分利用钢材截面大、改善散流特性，造价较低。，铜接地网在地处城区、设备组合程度高、占地面积小的变电站中有着明显
优势，现已试点采用，在建设和运行取得一定经验后，将进一步在更大范围内推广使用。
参考文献:
解广润，电力系统接地技术，中国电力出版社1991
鲁志文，大型变电站接地网工频接地参数的数值计算，中国电机工程学报，2003
变电站接地网腐蚀诊断研究进展及其应用
变电站接地网腐蚀诊断研究进展及其应用
韦瑞尧;王熙俊;吴华成;张胜寒
【期刊名称】《东北电力技术》
【年(卷),期】2024(45)5
【摘 要】接地网是变电站的重要组成部分,是变电站稳定运行和人员安全的保证。由于接地网埋设于地下,因此检修难度较大,近年来接地网腐蚀诊断成为该领域的研究重点。首先,分析接地网腐蚀诊断研究现状,介绍了各类腐蚀诊断方法,包括工频大电流法、电化学分析法、电网络分析法、电磁场分析法、瞬变电磁法、电阻抗成像法、杂散电流腐蚀与监测及其他方法;其次,简要介绍腐蚀诊断技术在变电站的应用;最后,提出未来接地网腐蚀诊断领域的发展趋势。
【总页数】7页(P16-21)
【作 者】韦瑞尧;王熙俊;吴华成;张胜寒
【作者单位】华北电力大学环境科学与工程系;国网冀北电力有限公司电力科学研究院(华北电力科学研究院有限责任公司)
【正文语种】中 文
【中图分类】TG178
【相关文献】
1.变电站接地网腐蚀诊断磁场检测系统的设计与应用2.变电站接地网腐蚀机理分析及腐蚀诊断技术发展现状3.基于磁场理论的变电站接地网腐蚀诊断方法研究4.一起变电站接地网腐蚀故障的诊断与处理5.微量处理法在变电站接地网腐蚀诊断中的应用
因版权原因，仅展示原文概要，查看原文内容请购买

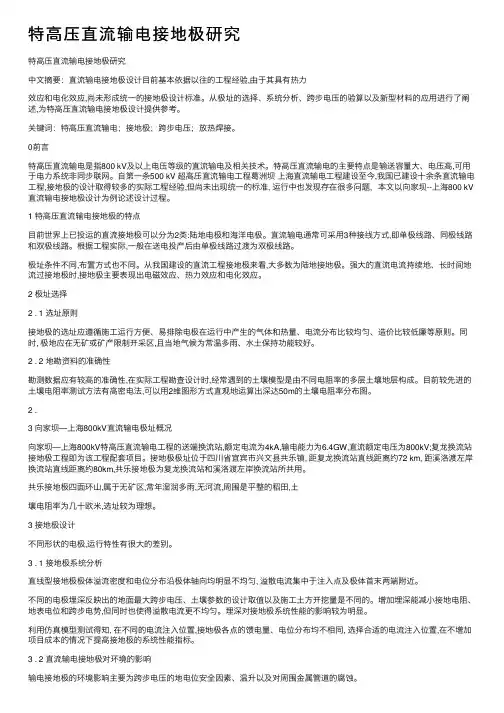

特高压直流输电接地极研究
特⾼压直流输电接地极研究
特⾼压直流输电接地极研究
中⽂摘要：直流输电接地极设计⽬前基本依据以往的⼯程经验,由于其具有热⼒
效应和电化效应,尚未形成统⼀的接地极设计标准。从极址的选择、系统分析、跨步电压的验算以及新型材料的应⽤进⾏了阐述,为特⾼压直流输电接地极设计提供参考。
关键词：特⾼压直流输电；接地极；跨步电压；放热焊接。0前⾔
特⾼压直流输电是指800 kV及以上电压等级的直流输电及相关技术。特⾼压直流输电的主要特点是输送容量⼤、电压⾼,可⽤于电⼒系统⾮同步联⽹。⾃第⼀条500 kV 超⾼压直流输电⼯程葛洲坝 上海直流输电⼯程建设⾄今,我国已建设⼗余条直流输电⼯程,接地极的设计取得较多的实际⼯程经验,但尚未出现统⼀的标准, 运⾏中也发现存在很多问题，本⽂以向家坝--上海800 kV直流输电接地极设计为例论述设计过程。1 特⾼压直流输电接地极的特点
⽬前世界上已投运的直流接地极可以分为2类:陆地电极和海洋电极。直流输电通常可采⽤3种接线⽅式,即单极线路、同极线路和双极线路。根据⼯程实际,⼀般在送电投产后由单极线路过渡为双极线路。
极址条件不同,布置⽅式也不同。从我国建设的直流⼯程接地极来看,⼤多数为陆地接地极。强⼤的直流电流持续地、长时间地流过接地极时,接地极主要表现出电磁效应、热⼒效应和电化效应。2 极址选择
2 . 1 选址原则
接地极的选址应遵循施⼯运⾏⽅便、易排除电极在运⾏中产⽣的⽓体和热量、电流分布⽐较均匀、造价⽐较低廉等原则。同时, 极地应在⽆矿或矿产限制开采区,且当地⽓候为常温多⾬、⽔⼟保持功能较好。2 . 2 地勘资料的准确性
勘测数据应有较⾼的准确性,在实际⼯程勘查设计时,经常遇到的⼟壤模型是由不同电阻率的多层⼟壤地层构成。⽬前较先进的⼟壤电阻率测试⽅法有⾼密电法,可以⽤2维图形⽅式直观地运算出深达50m的⼟壤电阻率分布图。2 .
3 向家坝—上海800kV直流输电极址概况
向家坝—上海800kV特⾼压直流输电⼯程的送端换流站,额定电流为4kA,输电能⼒为6.4GW,直流额定电压为800kV;复龙换流站接地极⼯程即为该⼯程配套项⽬。接地极极址位于四川省宜宾市兴⽂县共乐镇, 距复龙换流站直线距离约72 km, 距溪洛渡左岸换流站直线距离约80km,共乐接地极为复龙换流站和溪洛渡左岸换流站所共⽤。

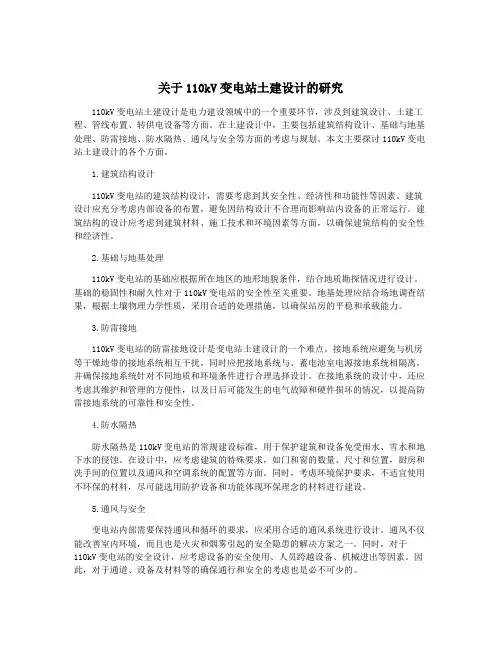

关于110kV变电站土建设计的研究
关于110kV变电站土建设计的研究
110kV变电站土建设计是电力建设领域中的一个重要环节，涉及到建筑设计、土建工程、管线布置、转供电设备等方面。在土建设计中，主要包括建筑结构设计、基础与地基处理、防雷接地、防水隔热、通风与安全等方面的考虑与规划。本文主要探讨110kV变电站土建设计的各个方面。
1.建筑结构设计
110kV变电站的建筑结构设计，需要考虑到其安全性、经济性和功能性等因素。建筑设计应充分考虑内部设备的布置，避免因结构设计不合理而影响站内设备的正常运行。建筑结构的设计应考虑到建筑材料、施工技术和环境因素等方面，以确保建筑结构的安全性和经济性。
2.基础与地基处理
110kV变电站的基础应根据所在地区的地形地貌条件，结合地质勘探情况进行设计。基础的稳固性和耐久性对于110kV变电站的安全性至关重要。地基处理应结合场地调查结果，根据土壤物理力学性质，采用合适的处理措施，以确保站房的平稳和承载能力。
3.防雷接地
110kV变电站的防雷接地设计是变电站土建设计的一个难点。接地系统应避免与机房等干燥地带的接地系统相互干扰，同时应把接地系统与、蓄电池室电源接地系统相隔离，并确保接地系统针对不同地质和环境条件进行合理选择设计。在接地系统的设计中，还应考虑其维护和管理的方便性，以及日后可能发生的电气故障和硬件损坏的情况，以提高防雷接地系统的可靠性和安全性。
4.防水隔热
防水隔热是110kV变电站的常规建设标准，用于保护建筑和设备免受雨水、雪水和地下水的侵蚀。在设计中，应考虑建筑的特殊要求，如门和窗的数量、尺寸和位置，厨房和洗手间的位置以及通风和空调系统的配置等方面。同时，考虑环境保护要求，不适宜使用不环保的材料，尽可能选用防护设备和功能体现环保理念的材料进行建设。
5.通风与安全
变电站内部需要保持通风和循环的要求，应采用合适的通风系统进行设计。通风不仅能改善室内环境，而且也是火灾和烟雾引起的安全隐患的解决方案之一。同时，对于110kV变电站的安全设计，应考虑设备的安全使用、人员跨越设备、机械进出等因素。因此，对于通道、设备及材料等的确保通行和安全的考虑也是必不可少的。
变电站35 kV小电流接地系统选线准确率低的原因分析及改进方案
运行与维护Operation And Maintenance电力系统装备Electric Power System Equipment2021年第19期2021 No.19
在6~35 kV小电流接地系统中，采用中性点经消弧线圈接
地系统，优点是在发生单相接地故障时，通过补偿电感电流可
以将故障电流限制在5 A以内，流过故障点的电流较小，接地
电弧不能维持，从而熄灭电弧，因此不易发展成为相间短路
故障，并具有瞬时性单相接地故障自愈能力，系统的线电压
仍然对称，可以保持对用户的连续供电。但另一方面，单相
接地时会引起弧光过电压及谐振过电压，特别是对于较高倍
数的间歇性弧光接地过电压，如不能及时消除，可能造成避
雷器热崩溃、电缆击穿短路、电压互感器故障、绝缘闪络等
各类事故，引发第二点接地，造成较大危害的相间事故。因此，
在中性点不接地或经消弧线圈接地系统中，发生单相接地故
障时，快速找到故障线路进行隔离，保证供电的可靠性就尤
为重要。1 国能新疆化工总变电站小电流接地选线系统介绍
1.1 国能新疆化工总变电站35 kV系统接线方式
35 kV一次接线方式为单母线四分段，分别由4台
110/35 kV负荷变供电，35 kVⅠ、Ⅱ为单母线分段接线方式，
35 kVⅢ、Ⅳ为单母线分段接线方式，35 kV中性点接地方
式采用经消弧线圈接地，装置为上海思源电气股份有限公司XHK-Ⅱ-ZP+型消弧线圈自动调谐及接地选线成套装置。
1.2 35 kV XHK-Ⅱ-ZP+型消弧线圈自动调谐及接地选线装置介绍
图1为XHK-Ⅱ-ZP+型消弧线圈自动调谐及接地选线装
置示意图，中性点由110/35 kV负荷变35 kV侧中性点引出，1LF为有载消弧线圈，1R为等效阻尼电阻，1QS为单极隔离
开关，1TV为中性点电压互感器，1TA为中性点电流互感器，
控制器装配在PK屏内，35 kV出线零序电流采用保护装置自
产零序电流。线路保护测控装置（RCS-9618CS）110112114109111113-X4:1-X4:2-X4:3-X4:71S11S21LHa1S11S21S11S2A4011B4011C4011N40111F

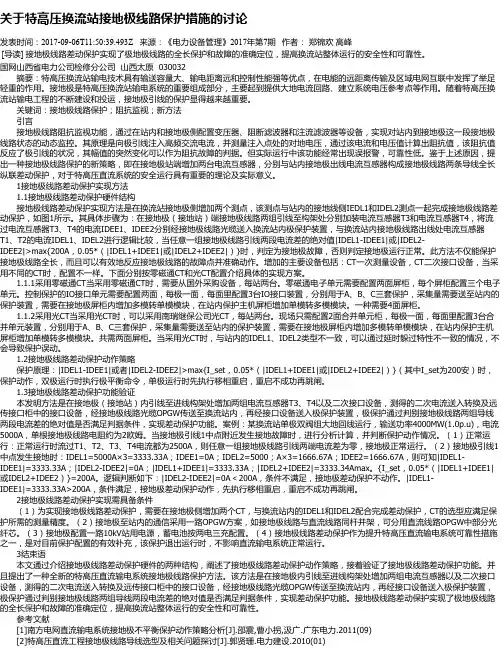

关于特高压换流站接地极线路保护措施的讨论
