高速磁悬浮列车电磁场的模拟计算.
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
磁悬浮列车磁场中的高速旅行
磁悬浮列车磁场中的高速旅行磁悬浮列车是一种基于磁悬浮技术运行的高速列车，它利用电磁原理实现悬浮和推进的功能，能够在磁场中以高速进行旅行。
本文将讨论磁悬浮列车在磁场中的高速旅行。
一、磁悬浮技术的原理磁悬浮列车运行的核心是利用磁场力实现悬浮和推动。
磁悬浮系统由磁悬浮车辆和轨道两个主要部分组成。
1. 磁悬浮车辆磁悬浮车辆底部配备有一对超导磁体，当车辆通过磁场时，超导磁体会产生与轨道上面的线圈的磁力作用，从而实现悬浮效果。
此外，车辆还配备了推进装置，可通过改变磁场的相对运动来推动车辆前进。
2. 轨道轨道是磁悬浮系统中的重要组成部分，其上方布置有一对线圈。
这些线圈通过传导电流产生磁场，与磁悬浮车辆中的超导磁体相互作用，使车辆悬浮并推动前进。
二、磁悬浮列车在磁场中的高速旅行磁悬浮列车在磁场中的高速旅行归功于以下几个因素：1. 零摩擦悬浮磁悬浮列车通过磁场力实现悬浮，因此与传统的轮轨系统相比，它没有接触面，避免了摩擦和磨损。
这使得磁悬浮列车能够以更高的速度运行，同时减少了能源的消耗。
2. 磁浮推进磁悬浮列车的推进系统利用磁场力实现，通过改变磁场的相对运动来推动列车前进。
由于磁场力强大且没有接触面，推进效果非常高效。
相比于传统的动力系统，磁悬浮列车能够以更高的速度前进。
3. 精密控制系统磁悬浮列车配备了精密的控制系统，能够实时监测和调整列车的位置和速度。
通过对磁悬浮系统的精确控制，列车可以在磁场中稳定地高速行驶，保证安全和舒适的旅行体验。
三、磁悬浮列车的优势和应用前景磁悬浮列车作为一种先进的交通工具，具有以下优势和应用前景：1. 高速运行磁悬浮列车利用磁场力进行悬浮和推进，避免了摩擦和阻力，因此可以以极高的速度运行。
这使得短途交通更加便捷，缩短了旅行时间。
2. 环保节能磁悬浮列车没有直接接触轨道，因此减少了轮轨系统摩擦带来的能源损耗。
此外，由于采用了电动推进系统，不再依赖化石燃料，减少了尾气排放，具有更好的环保效益。
永磁电磁混合磁浮列车的永磁磁场仿真
分布 、磁 极数 、磁 体厚度 、 气隙等参数及其 构成 的磁 场进行 深入研 究。基 于磁路 设计 的基本原理 ，本文 采用
ＭＡ Ｌ 、ＡＮＳ Ｔ ＡＢ ＹＳ软 件 ，探 讨 永 磁 悬浮 电磁 导 向磁 浮 列 车 的 磁 场 分 布 及 其 大 小 的 影 响 因素 ，分 别研 究ｉ ｅ ｄ Ｓ ｍ ｕｌ ｔｏ ｆＨｙｂ ｉ ａ ｌ ｖ ｒ ｉ ｒ ｎｅ ｇ ｔｃＦｉ ｌ ｉ ａｉｎ ｏ ｒｄＭ ｇｅ ｔａｎ
ＬＵ ｉｙｕ ｎ ＬＩＤｅ ｓ ｅ ｇ， Ｏ ＮＧ ａ — ｃ ， Ｚｈ － ａ ， — ｈ ｎ Ｄ Ｔｉｎ ｖ ｕ ＹＥ — ｈｉ ＬＩ Ａ ｎ ｑ Ｌｅ ｚ ， Ｕ — ｉ
ｔ ｅ ｖ ｈ ｃ ｅｌ ｖ ｔｔ ｄ ｂ ｅｍ ａ ｅ ｔ ａ ｎ ｔ ａ ｄ ｏ ｉｎ ｅ ｙ ｅ ｅ ｔ ｍａ ｎ ｔ ． ａ ｎ ｔ ｅｄ ａ ａｙ ｉ ｎ ｄ ｌ ｕ ｌｉ ｇ ｈ ｅ ｉｌ ｅ ｉ ｅ ｙ ｐ ｒ ｎ ｎ ｇ ｅｓ ｎ ｒｅ ｔｄ ｂ ｌｃ ｒ ａ ｍ ｏ ｇ ｅｓ Ｍ ｇ ｅ ｉ ｆ ｌ ｎ ｌ ｓｓａ ｄ ｍｏ ｅ ｉ ｎ ｃｉ ｂ ｄ
Ａ ｂｓｒ ｃ ： Ｔｈ ｓｒｃｕ ａ ａａ ｔｒ ａ ｄ ｍａ ｎ ｔ ｅｄ ｉ ａｉｎ ｏ ｅ ｉｌ ｒ ｅａｅ ｏ ｔｅ ｃ ｐ ｂｌｙ ｔａｔ ｅ ｔ ｔｒｌｐ ｒｍｅｅ ｎ ｇ ｅｉ ｆ ｌ ｓ ｕ ｔ ｆｖ ｈｃｅ ａｅ ｒｌｔｄ ｔ ｈ ａ ａ ｉ ｔ， ｕ ｃｉ ｔ ｏ ｉ
ａ ｎｄ ＡＮ ＳＹＳ ｗ ｅ ｅ ｕ ｅ ｏ ｒ ｅ ｒ ｈ ｔ ｗ ｏ ｄｉ ｅ ｉ ｎ．ｔ ｒ ｅ ｄｉ ｅ ｉ ｎ ｆｅ ｄ ｄ ｓｒｂ ｉｎ ｎｄ ｉｓ ｉ ｌｕｅ ｃｎｇ ｆ ｃｏ ｆ ｒ ｓ ｄ ｔ ｅｓ ａ ｃ ｈｅ ｔ — ｍ ｎｓｏ ｈ ｅ — ｍ ｎｓｏ ｌ ｉｔｉｕｔｏ ａ ｔ ｎｆ ｎ ｉ ａ ｔ ｒ ｏ ｉ
电磁场的数值模拟方法
电磁场的数值模拟方法引言电磁场的数值模拟方法是一种在工程和科学领域中广泛应用的技术。
通过数学模型和计算方法，可以模拟和分析电磁场的行为和特性。
本文将介绍电磁场数值模拟的基本原理和常用方法。
电磁场模拟的重要性电磁场在许多领域中起着重要作用，包括电子设备设计、电力系统分析、天线设计等。
通过模拟电磁场，我们可以更好地理解和优化系统的性能。
同时，由于电磁场的方程通常是非线性的，无法得到解析解，因此数值模拟方法是求解电磁场问题的主要手段之一。
电磁场的基本方程电磁场可以用麦克斯韦方程组描述，包括麦克斯韦方程和洛伦兹力方程。
对于静电场和静磁场问题，可以根据静态麦克斯韦方程进行求解。
而对于时变场问题，需要考虑到电磁波的传播，可以利用时域或频域的电磁波方程进行求解。
有限差分法有限差分法是求解偏微分方程的常用离散化方法之一。
对于电磁场的数值模拟，可以将空间离散化为一系列网格点，并用差分方式求解电磁场的方程。
常见的有限差分法包括有限差分时间域法(FDTD)和有限差分频域法(FDFD)等。
有限差分时间域法 (FDTD)有限差分时间域法是一种广泛应用于求解时变电磁场问题的数值方法。
它将空间和时间离散化，并通过迭代的方式求解电磁场的时变行为。
在FDTD方法中，电场和磁场分别通过麦克斯韦方程的差分形式进行更新。
由于FDTD方法是一种显式的时间离散方法，因此对时间步长有一定的限制，需要满足稳定性条件。
有限差分频域法 (FDFD)有限差分频域法是一种用于求解频域电磁场问题的数值方法。
它通过将时间域的麦克斯韦方程转化为频域来进行求解。
在FDFD方法中，电场和磁场的空间表达式被离散为一系列频域的谐波，通过求解谐波的耦合方程组来得到电磁场的分布。
相比于FDTD方法，FDFD方法需要耦合求解大规模的线性方程组，计算量较大，但对于频域分析更为适用。
有限元法有限元法是一种用于求解偏微分方程的数值方法，广泛应用于结构力学、电磁场、流体力学等领域。
磁悬浮列车最大速度计算
磁悬浮列车最大速度计算磁悬浮列车是一种利用磁悬浮技术进行运行的列车，相较于传统列车，具有更高的运行速度和更佳的运行平稳性。
磁悬浮列车的最大速度是一个重要的参数，不仅影响着列车的运行效率和能源消耗，还直接关系到列车的安全性能。
本文将对磁悬浮列车最大速度的计算方法进行详细介绍。
首先，列车构造是影响最大速度的重要因素。
列车的质量、长度和空气动力学性能都会影响最大速度。
质量越小、长度越短、空气动力学性能越好的列车，其最大速度可能会更高。
其次，轨道条件也是限制最大速度的一个重要因素。
轨道的平整度、弯曲半径、上下坡度等都会影响列车的行驶速度。
平整度越高、弯曲半径越大、上下坡度越小的轨道，能够支持更高的列车速度。
供电系统是磁悬浮列车运行的基础，对最大速度有着重要影响。
供电系统的效率和功率能够决定列车的最大运行速度。
供电系统的设计和使用效率越高，列车的最大速度可能会更高。
气动阻力是磁悬浮列车行驶速度的一个重要限制因素。
当列车速度增加时，气动阻力也会相应增加。
因此，减小气动阻力可以提高列车的最大速度。
气动阻力的计算需要考虑列车表面的空气阻力系数、形状和面积等各种因素。
最后，动力系统是磁悬浮列车的核心部件，对最大速度也有着重要的影响。
动力系统的最大功率和转速决定了列车的最大速度。
动力系统的设计和性能越好，列车的最大速度可能会更高。
综上所述，磁悬浮列车的最大速度受到多种因素的综合影响。
为了准确计算列车的最大速度，需要对列车的构造、轨道条件、供电系统、气动阻力和动力系统等方面的数据进行综合分析和计算。
在实际运营中，磁悬浮列车的最大速度通常通过试验和模拟来确定。
试验可以通过在现有线路上进行运行试验，根据列车的运行情况来确定最大速度。
模拟则可以通过计算机软件来模拟列车运行的各种情况，进而得到最大速度的估计值。
总之，磁悬浮列车的最大速度是一个重要的参数，不仅涉及到列车的安全性能，还关系到列车的运行效率和能源消耗。
通过综合考虑列车构造、轨道条件、供电系统、气动阻力和动力系统等因素，可以准确计算出磁悬浮列车的最大速度。

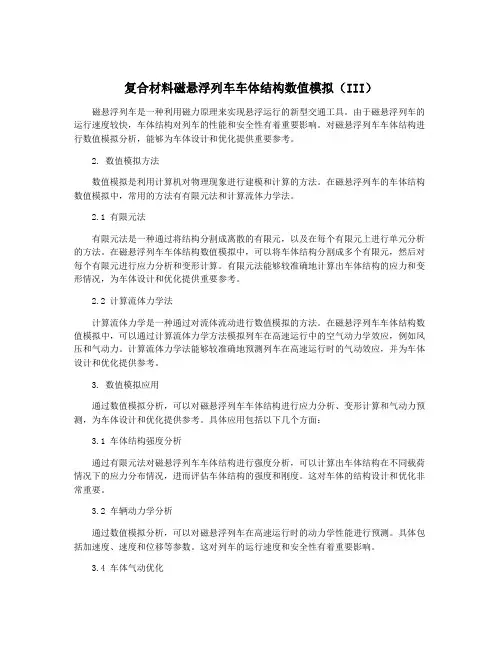

复合材料磁悬浮列车车体结构数值模拟(III)
复合材料磁悬浮列车车体结构数值模拟（III）磁悬浮列车是一种利用磁力原理来实现悬浮运行的新型交通工具。
由于磁悬浮列车的运行速度较快，车体结构对列车的性能和安全性有着重要影响。
对磁悬浮列车车体结构进行数值模拟分析，能够为车体设计和优化提供重要参考。
2. 数值模拟方法数值模拟是利用计算机对物理现象进行建模和计算的方法。
在磁悬浮列车的车体结构数值模拟中，常用的方法有有限元法和计算流体力学法。
2.1 有限元法有限元法是一种通过将结构分割成离散的有限元，以及在每个有限元上进行单元分析的方法。
在磁悬浮列车车体结构数值模拟中，可以将车体结构分割成多个有限元，然后对每个有限元进行应力分析和变形计算。
有限元法能够较准确地计算出车体结构的应力和变形情况，为车体设计和优化提供重要参考。
2.2 计算流体力学法计算流体力学是一种通过对流体流动进行数值模拟的方法。
在磁悬浮列车车体结构数值模拟中，可以通过计算流体力学方法模拟列车在高速运行中的空气动力学效应，例如风压和气动力。
计算流体力学法能够较准确地预测列车在高速运行时的气动效应，并为车体设计和优化提供参考。
3. 数值模拟应用通过数值模拟分析，可以对磁悬浮列车车体结构进行应力分析、变形计算和气动力预测，为车体设计和优化提供参考。
具体应用包括以下几个方面：3.1 车体结构强度分析通过有限元法对磁悬浮列车车体结构进行强度分析，可以计算出车体结构在不同载荷情况下的应力分布情况，进而评估车体结构的强度和刚度。
这对车体的结构设计和优化非常重要。
3.2 车辆动力学分析通过数值模拟分析，可以对磁悬浮列车在高速运行时的动力学性能进行预测。
具体包括加速度、速度和位移等参数。
这对列车的运行速度和安全性有着重要影响。
3.4 车体气动优化通过计算流体力学方法对磁悬浮列车的车体气动效应进行模拟和分析，可以评估不同车体形状和流场参数对列车的气动性能的影响。
通过优化车体形状和流场参数，可以减小列车的气动阻力，提高列车的运行效率。
磁悬浮列车用直线电机的有限元分析和电感计算
第40卷第1期2006年1月浙 江 大 学 学 报(工学版)Journal of Zhejiang University (Engineering Science )Vol.40No.1J an.2006收稿日期:20040909.浙江大学学报(工学版)网址:/eng基金项目:国家“863”高科技研究发展计划资助项目(N863CF 2G0209201).作者简介:郭亮(1979-),女,山东济宁人,博士生,主要从事直线电机的分析与控制研究.E 2mail :shinecity @磁悬浮列车用直线电机的有限元分析和电感计算郭 亮,卢琴芬,叶云岳(浙江大学电气工程学院,浙江杭州310027)摘 要:为研究磁悬浮列车长定子直线电机的性能,以德国TR08型磁悬浮列车长定子直线同步电机尺寸为基础,基于有限元方法建立了一个悬浮电磁铁模块的分析模型,对其牵引和悬浮电磁场进行了较为系统的分析,得到了不同动子极距下牵引和悬浮力的变化曲线.重点研究了长定子直线同步电机在分别改变定、动子电流和气隙大小的情况下,以及定动子绕组交直轴电感的变化情况,并通过多项式拟合和傅立叶分解得到了交直轴电感的经验公式.仿真结果表明,定子电流对气隙磁场和电感影响较小,当动子极距为266.5mm 时电机性能较佳,拟合得到的经验公式具有较高的精确度,平均误差小于5%.关键词:磁悬浮列车;有限元方法;电磁场;电感中图分类号:TM359.4 文献标识码:A 文章编号:1008973X (2006)01016704FEM analysis and inductances calculation of linear motor in m aglev trainsGUO Liang ,L U Qin 2fen ,YE Yun 2yue(College of Elect rical Engineering ,Zhej iang Universit y ,H angz hou 310027,China )Abstract :A model of one elect romagnet module based on t he dimensions of long stator linear motor in Ger 2many TR08maglev was established to st udy t he performance of long stator linear motor in maglev t rains.The levitating and p rop ulsive elect romagnetic fields were analyzed by finite element met hod (FEM ).Then t he levitating and p rop ulsive forces were obtained under different pole spans.And t he d 2q axial inductances were highlighted alo ng wit h t he long stator motor ’s current s and t he air gap lengt h.Multinomial fitting and Fourier deco mpo sition met hod were used to derive t he empirical formulas.It was found t hat t he influ 2ence of stator current on t he air gap magnetic field was very small ,and t hat t he motor performance was better on condition t hat t he rotor pole span was 266.5mm.Simulation result s proved t hat t he proposed empirical formulas are accurate and t hat t he average errors are less t han 5%.K ey w ords :maglev t rain ;finite element met hod (FEM );elect romagnetic field ;inductance 随着经济的发展和人们环境意识的增强,磁浮列车因其高速、安全、无污染受到越来越多的关注.作为磁悬浮列车的推进和悬浮系统,长定子直线同步电机的性能研究对整个磁悬浮列车系统的控制安全性和可靠性起着至关重要的作用.但是由于长定子直线同步电机结构比较复杂,加上磁场饱和引起的非线性的影响,造成其绕组电感在运行周期内不断随着定、动子电流和动子位置发生变化.这些都给直线同步电机的研究和控制带来很多困难.目前已有一些国内外学者针对其绕组电感进行了一定的研究[124],但由于大都基于传统的解析法,采用了过多的假设和近似,不能对其磁场和性能进行很精确的计算.本文通过有限元法对长定子直线同步电机的磁场进行了较为系统的分析,得到了一系列电感随定、动子电流及动子位置的变化曲线,并通过拟合得到了交直轴电感的表达公式,仿真结果证明这些公式具有较高的精确性,从而为长定子直线同步电机的进一步研究及控制的优化奠定了基础.1 长定子直线同步电机的结构德国TR 型磁悬浮列车采用的长定子直线同步电机横截面结构如图1所示.定子铁心由电工钢片叠压而成,固定在导轨两侧下方,定子由路旁的动力电源调压调频(VVV F )系统分段供电;动子由车载电磁铁构成,布置在车厢两侧,与定子绕组相对应,由蓄电池与车载直线发电机供给励磁电流.当励磁绕组中通有直流电时,将与定子相作用产生悬浮力.定子三相绕组通电后,将产生一个移动磁场,与车辆电磁铁的磁极相互作用,实现牵引.此时电机的运行方向与磁场的行进方向相同,运行速度与定子电流频率成正比,如式(1)所示,式中τs 为定子极距.当从VVV F 变流器输出的定子电流的相位顺序发生变化时,定子行波磁场还可辅助涡流制动.v=2f τs .(1)图1 长定子直线电机结构图Fig.1 Cross section of the longstator linear motor2 有限元分析2.1 分析模型的建立德国TR 型磁悬浮列车,每个悬浮电磁铁组合由6对悬浮电磁铁组成.定子极距τ=258mm ,绕组匝数为1,通三相交流电;动子极距τ=266.5mm ,绕组匝数为270,通直流电.由于磁悬浮列车磁场中既包括恒定电磁场,又包括时变电磁场,分析起来比较困难,所以本研究采取空间离散的方法对其进行二维磁场分析.即在特定的速度下,通过同时相应的改变次极空间位置和初级电流,建立多个静态分析模型来近似地代替实际的运行情况,只要相邻静态模型之间的变化较小,精度还是足够高的.由于分析的TR 型磁悬浮列车定、动子极距不同,并考虑到纵向边端效应的影响,本文中建立了一个悬浮电磁铁组合的模型(动子12个极,定子16个极).考虑到定子结构和运行情况的对称性,可以只分析动子走过一个定子槽矩(1/6个电周期内)的情况,这样大大降低了计算的复杂度.直线电机的推力公式为F =p (ψd i d -ψq i d ).(2)式中:p 为电机极对数由式(2)可知通过解耦能使电机控制简单化,电机多采用i d =0的矢量控制,故选定当动子左边第6个电磁铁处于图1所示的虚线位置时,A 相线圈的磁链处于第6和第7个电磁铁的中心位置,从而保证各定子线圈绕组中的i d 分量最小.此时A 相绕组中的电流为I m cos 3°,B 相绕组中的电流为I m cos (-117°),C 相绕组中的电流为I m cos 123°.2.2 磁感应强度的分布情况通过有限元法对电机处于理想空载情况下的电磁场进行了分析,由于直线发电机绕组产生的磁场较小,对其的影响可以忽略不计.图2和3为动子处于图1位置时气隙中央磁感应强度的分布曲线.从图2和3的比较中可以看出,当定子电流等于1200A 时,定子电流对气隙中央磁感应强度B y 的影响平均在0.1T 左右.与车载电磁铁产生的电磁场相比,定子电流对气隙磁场影响较小.而且由于电机采用i d =0的控制,定子电流对一个动子极下的左半极范围内的电磁场起弱磁作用,而右半极范围内定子电流起增磁作用.这种影响在图2中的B y 曲线中反应的非常明显.图2 I m =1200A 时磁感应强度分布Fig.2 Magnetic flux density distribution inthe air gap(I m =1200A )图3 I m =0A 时磁感应强度分布Fig.3 Magnetic flux density distribution in the air gap(I m =0A )861浙 江 大 学 学 报(工学版) 第40卷 2.3 电磁力波动情况TR 型磁悬浮电机与普通直线同步电机的不同处之一就是其定、动子极距不同,为此通过有限元法,在定、动子电流不变的情况下,分别对动子采用不同极距时的情况进行了分析,得到一个电周期内的电磁力波动曲线如图4和5.图4和5中表示的是当动子极距分别为266.5、258和244mm 时,悬浮力和牵引力的波动情况.从图中可以看出当动子极距为266.5mm 时效果最佳,悬浮力和牵引力的波动都最小,平均值最大.与文献[5]中求得的结果相比可知:在动子极距等于266.5mm 的情况下,当6对电磁铁组合在一起时,力的波动会大大减小.图4 一个电周期内牵引力变化曲线Fig.4 Variation of the propulsiveforce图5 一个电周期内悬浮力变化曲线Fig.5 Variation of levitating force2.4 电感计算的经验公式基于公式(3),利用有限元法对TR 型磁悬浮列车的电感进行一系列求解.ψa =L aq i q +M ar i r .(3)式中: L aq =[L a cos (θ)+M ab cos (θ-120°)+M ac co s (θ+120°)];ψr =L r i r +M rq i q ,(4)其中M rq =[M ar co s 中(θ)+M br cos (θ-120°)+M cr co s (θ+120°)];i q 为定子电流的q 轴分量;i r 为动子电流.通过分别微小改变i q 和i r ,即可求出L aq 、M ar 、L r 、M rq 的值.当长定子电机的气隙在6～13mm 、动子电流在0～26A 、定子电流在0～1200A 变化时,通过公式(2)、(3),采用有限元法可以求得多个模型的L aq 、M ar 、L r 、M rq 的值,对求出的解进行曲线拟合,可以得到各个电感的变化公式.图6～8为当定子电流有效值i s =1200A ,励磁电流i s =20A ,气隙g =10mm 时,分别改变i s 、i r 、g 的大小求得的M rq 随动子位置变化的曲线.图中带符号的线为有限元分析结果,虚线为最小二乘法拟合结果.由于M rq 曲线变化较为复杂,本文选取多步拟合的方法.首先对图6～8中的各条曲线进行M rq =f un (a )的多项式拟合;然后再对得到的多个多项式的系数x i 分别进行x i =f un1(i s )、x i =f un2(i r )、x i =f un3(g )的多项式拟合;最后将两步拟合的结果合并到一起得到M rq 的经验方程.虽然拟合时采用的多项式次数越高效果越好,但同时也使得公式较为复杂,在权衡两者的情况下,以M rq =f un (α)的多项式为例,决定选用4次多项式进行拟合.虽然从图中可以看出此时对M rq 值较小时拟合的情况不是很好,但是对电机平时的运行情况拟合的结果还是令人满意的,误差不超过5%.而且与选用5次多项式时的结果也相差无几.同样求取f un1、f un2、f un3多项式,最终得到M rq 经验公式如式(5)所示.图6 不同g 下M rq 曲线Fig.6 M rq variation withg图7 不同i r 下M rq 曲线Fig.7 M rq variation with i r961第1期郭亮,等:磁悬浮列车用直线电机的有限元分析和电感计算图8 不同i s下M rq曲线Fig.8 M rq variation with the i sM rq=[(-0.0023i3s+0.0232i2s-0.2563i s-2.4121)・(-0.0080i3r+0.0090i2r+0.0037i r-3.2221)・(0.0006g3-0.0178g2+0.1880g-0.6625)a4/6.20652+(0.0054i3s-0.0893i2s+ 0.6083i s+1.5465)・(-0.0050i3r+0.0308i2r-0.3430i r+4.3991)・(-0.0016g3+0.0513g2-0.5264g+1.7717)a3/5.44512+(-0.0037i3s+ 0.0950i2s-0.4262i s+1.5104)・(0.0029i3r-0.0812i2r+0.6371i r-1.5162)・(0.00143-0.0426g2+0.4234g-1.3561)a2/3.54162+ (0.0006i3s-0.0279i2s+0.0731i s-0.4704)・(-0.0017i3+0.0431i2r-0.3130i r+0.5457)・(-0.0003g3+0.0087g2-0.0815g+0.2356)a/ 2.55732+(-0.002i2s-0.0446i s-0.2246)・(-0.0004i3r+0.0062i2r-0.0251i r-0.1666)・(-0.0017g2+0.0194g-0.0768)/1.10892]・10-4/2.(5)式中:i s为定子电流有效值(102A),i r为动子电流(A),g为气隙高度(mm),α为动子相对图1所示的原点位置所移动的电角度(0,π/3).同理在i s=1200A,i r=20A,g=10mm的情况下,分别改变i s、i r、g的大小,通过有限元法也可以求得L r、L aq、M ar的变化曲线.通过拟合得到如下经验公式:L r=(-0.0011i2s+0.0002i s+2.7116)・(0.0001i3r-0.0009i2r+0.0062i r+2.7676)・(-0.0011g4+0.0463g3-0.7310g2+4.9000g -8.7300)/2.69972.(6)因为随动子位置a的改变,电感L r的值变化很小,不超过5%,所以不考虑与a的变化关系,按平均值计算.M ar=(-0.33×10-4i r+0.0102)・(-0.33×10-4 g2+0.0001g+0.012)sin[a+(-0.0011i r+ 0.0665)・(-0.0034g2+0.0761g-0.3693)/ 0.0544]/0.0194.(7) L aq=[(-0.0009g2-0.0119g+0.4980)co s a+ (-0.0011g2+0.0253g-0.1620)sin a+(-0.0014g+0.0107)cos(2a)+(0.0005g2-0.0149g+0.1310)co s(3a)+(0.0004g2-0.008g+0.03)sin(3a)]×10-4/(22).(8)与式(6)不同的是,式(7)和(8)中的a为(0,2π).由于L aq随α变化的曲线很类似于余弦曲线,为了得到更好的拟合效果,对L aq改用傅立叶分解,忽略系数较小的高次谐波,得到如式(8)所示的表达式,此时与有限元分析结果之间的平均误差不超过2%.3 结 语本文通过有限元法,对磁悬浮列车的电磁场进行了较为系统的分析.由分析可知:定子电流对气隙磁场和电感的影响较小;适当的改变直线同步电机的定、动子极距(TR型电机结构),可以改善电机的性能.本文重点通过改变定、动子电流和气隙的大小,得到了一系列电感变化曲线,并通过拟合得到了一组电机交直轴电感经验公式,经与有限元仿真结果相比较可知这些经验公式平均误差在5%以下,具有较高的精确性.参考文献(R eferences):[1]卢琴芬,陈宇,叶云岳,等.长定子直线同步电机的电抗计算与力的分析[J].中小型电机,2003,30(3):1719.L U Qin2fen,CH EN Yu,YE Yun2yue,et al.Reactamce calculation and force analysis of longstator linear syn2 chronous motor[J].S&M E lectric Machines,2003,30(3):1719.[2]郭芳,张奕黄.长定子直线同步电动机轨道空间处的电枢反应电抗和谐波漏抗[J].电机与控制学报,2002,12(6):271274.GUO Fang,ZHAN G Y i2huang.The armature reaction and differential leakage reactance in f ree space of a long stator linear synchronous motor[J].E lectric Machines And Control,2002,12(6):271274.[3]FAN Cheng2zhi,FAN G Y ou2tong,YE Yun2yue,et al.State space model and simulation of long stator linear synchronous motor in Maglev vehicle[C]//I ntelligent T ransportation Systems,2003.Proceedings.[S.l.]: IEEE,2003,(2):14821485.[4]刘慧娟,张奕黄.磁悬浮列车中直线发电机电枢绕组电阻和电感计算[J].北方交通大学学报,2003,27(4):9496.L IU Hui2juan,ZHAN G Y i2huang.Calculation of arma2 ture an inductance for linear generator used in magnetic levitation vehicle[J].Journal of Northern Jiaotong U ni2 versity,2003,27(4):9496.[5]陈棣湘,潘孟春,罗飞路,等.高速磁悬浮列车电磁场的模拟计算[J].国防科技大学学报,2003,25(4):7678.CH EN Di2xiang,PAN Meng2chun,L UO Fei2lu,et al.The simulated calculation on electromagnetic fields of the high speed magnetic levitation vehicle[J].Journal of N ational U niversity of Defense T echnology,2003,25(4): 7678.071浙 江 大 学 学 报(工学版) 第40卷 。
超高速磁悬浮列车的动力学建模与控制研究
超高速磁悬浮列车的动力学建模与控制研究随着科技的进步，磁悬浮列车成为了现代高速交通的一种重要形式，也是未来交通的发展趋势。
磁悬浮列车比传统列车具有更高的速度和更先进的技术，其既可以减少城市拥堵，同时也可以提高旅行的速度、舒适性和安全性。
然而，由于其复杂的控制问题，磁悬浮列车的建模与控制一直是研究重点。
超高速磁悬浮列车的建模和控制是极具挑战性的问题。
这里介绍一种动力学建模方法，利用李群及李代数理论，将超高速磁悬浮列车问题转化为任意李群上的左不变向量场的估计问题，通过最优化求解来得到该向量场的估计值，从而实现对列车状态的控制。
在动力学建模过程中，需要对列车的主要参数进行确定。
列车的质量、轮距、气动系数等都是影响列车性能的重要参数。
其中，质量是列车动力学性能的重要指标。
由于超高速磁悬浮列车速度较快，其运行中会遇到空气动力学的影响，因此需要引入气动系数进行建模。
此外，两车轮的距离也需要考虑，它们对列车性能具有很大影响。
建立好了超高速磁悬浮列车的动力学模型之后，需要进行控制。
常用的控制方法有PID控制和模型预测控制。
PID控制是最常用的一种控制方法，它通过对偏差、积分和微分这三个量的加权组合来控制系统的输出。
模型预测控制是建立一个预测模型，通过预测模型来实现对列车状态的控制。
它的优点是可以利用未来的状态信息来调整当下的状态，从而使得控制效果更加理想。
需要注意的是，磁悬浮列车还需要考虑悬浮系统的控制问题。
超高速磁悬浮列车的悬浮系统一般分为电磁悬浮和磁力悬浮两种。
在悬浮系统的控制中，需要将列车的重力、气动力和侧向力进行优化控制，以保证列车在高速运行时的稳定性和平顺性。
总体来说，超高速磁悬浮列车的动力学建模和控制研究是一个复杂而又困难的问题。
通过合理的动力学建模方法和控制策略，可以实现对列车状态的实时监测和控制，确保列车在高速运行下的稳定和安全。
未来，随着科技的不断发展，超高速磁悬浮列车将会成为人们出行的主要方式，磁悬浮技术的研究和开发也将会得到广泛的关注。
高速磁悬浮列车新型导向电磁铁分析
