钢轨焊缝的焊后热处理新工艺的应用与试验
《2024年度U71Mn钢轨焊接接头电磁热强化研究》范文
《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言在铁路运输日益增长的今天，钢轨作为轨道交运的重要组成部分，其质量直接关系到列车的运行安全和效率。
U71Mn钢轨因其良好的机械性能和耐磨性，被广泛应用于铁路轨道。
然而，在钢轨的制造和使用过程中，焊接接头的强度和质量一直是关注的重点。
因此，如何有效提高U71Mn钢轨焊接接头的强度，成为当前铁路工程领域的研究热点。
电磁热强化技术作为一种新型的材料处理技术，能够有效地改善金属材料的性能，为提高钢轨焊接接头的强度提供了新的途径。
本文将对U71Mn钢轨焊接接头的电磁热强化技术进行研究和分析，旨在为实际工程应用提供理论依据。
二、U71Mn钢轨焊接接头概述U71Mn钢轨是由U型断面形状的轨道材料通过焊接形成的连续长条。
在实际的焊接过程中，由于热输入、冷却速度等因素的影响，焊接接头往往存在一些微观结构和性能的差异，这些差异会直接影响接头的强度和耐久性。
因此，如何提高焊接接头的性能成为关键问题。
三、电磁热强化技术电磁热强化技术是一种通过电磁场的作用来改善金属材料微观结构的技术。
其原理是通过电磁感应效应产生的磁场力作用于金属材料表面或内部，产生电流并形成热量，使材料发生局部或整体的加热和冷却过程，从而改变材料的微观结构和性能。
在U71Mn钢轨焊接接头的电磁热强化过程中，可以通过控制电磁场的强度、频率和作用时间等参数，实现对焊接接头微观结构的优化和性能的提升。
四、U71Mn钢轨焊接接头电磁热强化的研究方法本研究采用理论分析、实验研究和数值模拟相结合的方法进行。
首先，通过查阅相关文献和资料，了解U71Mn钢轨的焊接工艺和性能特点；其次，设计实验方案，包括电磁场参数的选择、实验设备的搭建等；然后，进行实验研究，通过对比不同条件下的电磁热强化效果，找出最佳的电磁场参数；最后，采用数值模拟方法对实验结果进行验证和分析。
五、实验结果与分析通过实验研究，我们发现电磁热强化技术能够显著提高U71Mn钢轨焊接接头的性能。
《U71Mn钢轨焊接接头电磁热强化研究》范文

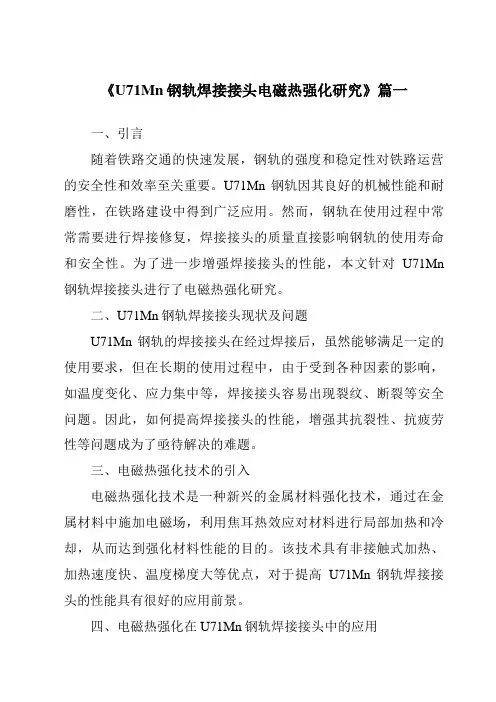

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通的快速发展，钢轨的强度和稳定性对铁路运营的安全性和效率至关重要。
U71Mn钢轨因其良好的机械性能和耐磨性，在铁路建设中得到广泛应用。
然而，钢轨在使用过程中常常需要进行焊接修复，焊接接头的质量直接影响钢轨的使用寿命和安全性。
为了进一步增强焊接接头的性能，本文针对U71Mn 钢轨焊接接头进行了电磁热强化研究。
二、U71Mn钢轨焊接接头现状及问题U71Mn钢轨的焊接接头在经过焊接后，虽然能够满足一定的使用要求，但在长期的使用过程中，由于受到各种因素的影响，如温度变化、应力集中等，焊接接头容易出现裂纹、断裂等安全问题。
因此，如何提高焊接接头的性能，增强其抗裂性、抗疲劳性等问题成为了亟待解决的难题。
三、电磁热强化技术的引入电磁热强化技术是一种新兴的金属材料强化技术，通过在金属材料中施加电磁场，利用焦耳热效应对材料进行局部加热和冷却，从而达到强化材料性能的目的。
该技术具有非接触式加热、加热速度快、温度梯度大等优点，对于提高U71Mn钢轨焊接接头的性能具有很好的应用前景。
四、电磁热强化在U71Mn钢轨焊接接头中的应用在U71Mn钢轨焊接接头中应用电磁热强化技术，可以有效地改善焊接接头的组织和性能。
具体而言，通过在焊接接头处施加一定强度的电磁场，利用焦耳热效应将局部温度提升至一定程度，使得焊缝及附近的组织结构得到细化、相变，从而达到提高接头的硬度和韧性的目的。
此外，电磁热强化还可以消除焊接接头的残余应力，减少裂纹的产生。
五、实验研究及结果分析为了验证电磁热强化技术在U71Mn钢轨焊接接头中的应用效果，我们进行了实验研究。
实验结果表明，经过电磁热强化处理的U71Mn钢轨焊接接头，其硬度和韧性均得到了显著提高。
同时，处理后的接头在经过一段时间的疲劳测试后，未出现明显的裂纹和断裂现象。
这表明电磁热强化技术可以有效地提高U71Mn钢轨焊接接头的抗裂性和抗疲劳性。
U75V钢轨移动闪光焊焊后热处理工艺
U75V 钢轨移动闪光焊焊后热处理工艺研究
131
为 850 ℃ 时达到最高，随后下降。由此可见，U75V 钢 轨焊接接头焊后热处理最佳加热温度为 850 ℃ 左右。 考虑钢轨为一异形断面，进行中频电感应加热时在尺 寸较厚的轨头和尺寸较薄的轨底侧存在较大温差，一 般为 50 ℃ 左右。在钢轨实物焊接接头的热处理过程 中应考虑其影响，因此，U75V 钢轨焊接接头的最佳加 热温度应选择 850 ℃ ～ 900 ℃ 为好。
随着铁路发展和冶金技术的进步，现代钢轨均采 用连铸技术生产。检验发现，其母材及焊接接头性能 与以往模铸生产的钢轨存在较大差异。本文通过热模 拟试验和实物性能试验对连铸生产的 U75V 钢轨焊接 理。
1 热模拟试验
为了研究加热温度与冲击韧性之间的关系以及相 变 点，选 用 U75V 钢 轨 母 材 与 焊 缝 冲 击 试 样，在 gleeble-1500 试验机上进行热模拟试验。 1. 1 试样的化学成分
2 实物性能试验
2. 1 试验参数 为了优化 U75V 钢轨焊接接头热处理工艺参数，
在热模拟试验的基础上，制定了实物钢轨焊接接头热 处理工艺参数（ 表 2） ，并对处理后实物钢轨焊接接头 进行性能试验。钢轨的焊接由移动闪光焊机完成，焊 后热处理采用双频电感应加热，全断面喷射压缩空气 冷却。
U75V钢轨焊后热处理的工艺参数优化研究
Science and Technology & Innovation ┃科技与创新·107·文章编号：2095－6835（2016）23－0107－02U75V 钢轨焊后热处理的工艺参数优化研究欧阳志明（广州铁路（集团）公司广州工务大修段，广东 广州 511330）摘 要：目前，我国大部分钢轨焊接厂都是采用闪光对焊的方法进行轨头焊接，但是，这种方法会大大降低钢轨焊接后的韧塑性，使得钢轨无法满足无缝线路铺设现场的工作要求。
因此，要对焊接接头进行焊后热处理。
主要研究了U75V 钢轨焊后热处理的几个主要工艺参数的优化，包括正火转频温度t 1、加热最高温度t 2、开始冷却温度t 3和加热时间T 等几个重要技术指标，得出一组较优的工艺参数，从而为实际生产中提高焊缝质量提供理论依据。
关键词：U75V 钢轨；工艺参数；焊后热处理；焊缝质量中图分类号：U213.9+2 文献标识码：A DOI ：10.15913/ki.kjycx.2016.23.107现阶段，我国大部分钢轨焊接厂都是采用闪光对焊的方法进行轨头焊接。
文献资料和实际现场操作证明，这种方法会使钢轨焊接后金属组织，尤其是奥氏体晶粒粗化，韧塑性能大大下降，无法满足无缝线路铺设现场的工作要求。
因此，需要对焊接接头进行焊后热处理。
本文针对攀钢U75V （60 kg/m ）钢轨焊后热处理的几个工艺参数进行了优化设定，主要包括正火转频温度t 1、加热最高温度t 2、冷却温度t 3和加热时间T 等。
1 试样设备、材料和方法 1.1 试验设备在焊后处理时，红海焊轨厂采用中频正火机对焊后钢轨进行正火，其变压器是多匝比淬火变压器，500 KV A ，2.5～8 kHz 。
在热处理时，中频电压为600 V ，直流电压为400 V ，直流电流在转频前为180～240 A ，在转频后为160 A ，功率在转频前为125 kW ，转频后为70 kW ，频率在转频前为2 100 Hz ，转频后为2 500 Hz 。
全长淬火钢轨焊后热处理工艺

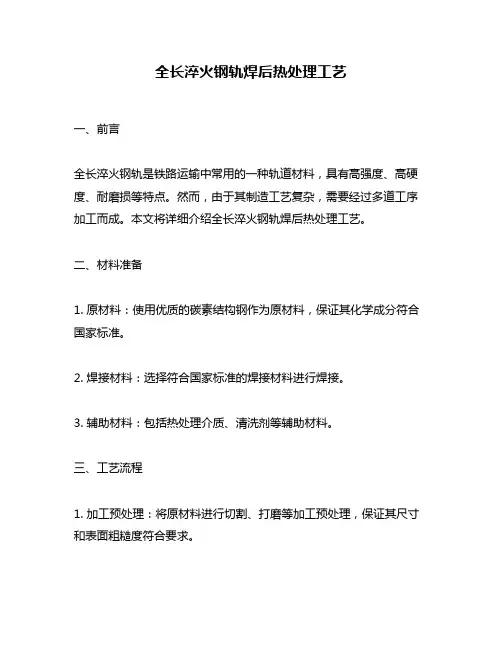

全长淬火钢轨焊后热处理工艺一、前言全长淬火钢轨是铁路运输中常用的一种轨道材料，具有高强度、高硬度、耐磨损等特点。
然而，由于其制造工艺复杂，需要经过多道工序加工而成。
本文将详细介绍全长淬火钢轨焊后热处理工艺。
二、材料准备1. 原材料：使用优质的碳素结构钢作为原材料，保证其化学成分符合国家标准。
2. 焊接材料：选择符合国家标准的焊接材料进行焊接。
3. 辅助材料：包括热处理介质、清洗剂等辅助材料。
三、工艺流程1. 加工预处理：将原材料进行切割、打磨等加工预处理，保证其尺寸和表面粗糙度符合要求。
2. 焊接：采用电弧焊或气体保护焊进行轨头和轨腰的连接。
在焊接过程中，要注意控制温度和速度，避免产生裂纹和变形。
3. 初次调整：对焊后的轨道进行初次调整，使其保持平整和直线。
4. 全长淬火：将轨道放入淬火炉中进行全长淬火，保证其硬度和强度符合要求。
在淬火过程中，要注意控制温度和时间，避免产生裂纹和变形。
5. 清洗：将淬火后的轨道进行清洗，去除表面的氧化物和杂质。
6. 热处理：将轨道放入热处理炉中进行回火处理，使其具有良好的韧性和可塑性。
在热处理过程中，要注意控制温度和时间，避免产生裂纹和变形。
7. 冷却：将热处理后的轨道进行冷却处理，保证其表面硬度不受影响。
8. 二次调整：对热处理后的轨道进行二次调整，使其保持平整和直线。
9. 检验：对加工完成的轨道进行外观检验、尺寸检验、硬度检验等多项检测，确保其质量符合国家标准。
四、工艺参数1. 淬火温度：800℃-850℃2. 淬火介质：水或油3. 热处理温度：550℃-650℃4. 热处理时间：1-2小时5. 回火温度：450℃-500℃6. 回火时间：2-3小时五、注意事项1. 控制加工预处理中的表面粗糙度，避免在后续工艺中产生裂纹和变形。
2. 控制焊接温度和速度，避免产生裂纹和变形。
3. 全长淬火时要注意控制温度和时间，避免产生裂纹和变形。
4. 热处理时要注意控制温度和时间，避免产生裂纹和变形。
一种用于野外低温环境的中碳低合金钢轨焊后热处理施工方法
一种用于野外低温环境的中碳低合金钢轨焊后热处理施工方法铁路是国家基础设施建设中的重要组成部分，而铁路轨道作为铁路运输的基础设施之一，其质量和安全性直接关系到铁路运输的安全和效率。
在野外低温环境下，铁路轨道因受到低温的影响，容易出现断裂、冷焊等问题，严重影响了铁路运输的安全和稳定性。
为了解决这一问题，采用中碳低合金钢轨进行焊接，并进行热处理，可以提高轨道的抗冲击性和抗疲劳性，保证轨道在低温环境下的使用安全和稳定性。
本文将探讨一种用于野外低温环境的中碳低合金钢轨焊后热处理的施工方法。
二、中碳低合金钢轨焊后热处理的意义1. 提高轨道的强度和硬度中碳低合金钢轨在焊接后进行热处理，可以增加其强度和硬度，提高其抗冲击性和抗疲劳性，减少轨道的变形和损坏，提高轨道的使用寿命。
2. 减少轨道的断裂和冷焊现象在低温环境下，轨道容易因受到低温影响而出现断裂和冷焊现象，给铁路运输带来安全隐患。
通过热处理，可以减少轨道的断裂和冷焊现象，保证铁路运输的安全和稳定性。
3. 降低维护成本经过热处理的中碳低合金钢轨具有更好的耐磨性和耐腐蚀性，不易发生锈蚀和磨损，减少了轨道的维护成本。
三、中碳低合金钢轨焊后热处理的施工方法1. 准备工作在进行中碳低合金钢轨焊后热处理前，需要对施工场地进行清理和整理，清除杂物和积雪，确保施工场地干净整洁。
同时，需准备好热处理设备和工具，包括热处理炉、焊接设备、测温仪器等。
2. 清理和预热首先，对待热处理的中碳低合金钢轨进行清理，去除表面的污物和氧化物，确保轨道表面光洁。
然后，进行预热，将轨道加热至一定温度，以保证热处理效果。
预热温度根据钢轨的材质和规格来确定，一般为500-600摄氏度。
3. 热处理在预热完毕后，将中碳低合金钢轨放入热处理炉中进行热处理。
热处理过程分为加热、保温和冷却三个阶段。
在加热阶段，将轨道升温至热处理温度，一般为750-850摄氏度，保温一定时间，使其完全均匀受热。
然后，进行冷却，使钢轨逐渐冷却至室温。
《2024年U71Mn钢轨焊接接头电磁热强化研究》范文
《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通的快速发展，钢轨的焊接技术已经成为铁路建设和维护的关键技术之一。
U71Mn钢轨因其高强度、良好的韧性和耐磨性，在铁路建设中得到了广泛应用。
然而，钢轨焊接接头是钢轨的薄弱环节，其性能直接影响到铁路的安全和运营效率。
因此，对U71Mn钢轨焊接接头进行电磁热强化研究，提高其性能，具有重要的理论意义和实际应用价值。
二、U71Mn钢轨焊接接头概述U71Mn钢轨焊接接头是通过高温熔化钢轨端部，然后冷却凝固形成的。
这个过程中，焊接接头的组织、性能和母材存在一定的差异，这导致了焊接接头在使用过程中容易出现各种问题，如裂纹、疲劳损伤等。
为了提高焊接接头的性能，需要进行有效的强化处理。
三、电磁热强化技术电磁热强化技术是一种通过电磁感应产生热量，对金属材料进行热处理的技术。
该技术可以在不改变金属材料化学成分的情况下，通过调整热处理工艺，改变金属材料的组织结构，从而提高其性能。
在U71Mn钢轨焊接接头的强化中，电磁热强化技术具有独特的优势。
四、U71Mn钢轨焊接接头电磁热强化研究针对U71Mn钢轨焊接接头的特点，本研究采用电磁热强化技术进行强化处理。
首先，通过模拟实验确定最佳的电磁热处理工艺参数；其次，对处理后的焊接接头进行性能测试，包括硬度、抗拉强度、冲击韧性等；最后，通过金相显微镜、扫描电镜等手段观察处理前后焊接接头的微观组织变化。
五、实验结果与分析（一）电磁热处理工艺参数的确定通过模拟实验，我们发现当电磁热处理的温度为XX℃，保温时间为XX分钟时，U71Mn钢轨焊接接头的性能达到最佳。
此时，焊接接头的硬度、抗拉强度和冲击韧性都有所提高。
（二）微观组织变化金相显微镜和扫描电镜观察结果显示，经过电磁热强化处理后，U71Mn钢轨焊接接头的微观组织得到显著改善。
处理后的焊接接头晶粒更加细小，分布更加均匀，这有利于提高焊接接头的力学性能。
六、结论本研究通过实验证明，电磁热强化技术可以有效提高U71Mn 钢轨焊接接头的性能。
《2024年度U71Mn钢轨焊接接头电磁热强化研究》范文
《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言在铁路运输行业，钢轨的质量与性能对于铁路的运营安全和效率具有至关重要的影响。
U71Mn钢轨作为一种常见的钢轨材料，其焊接接头的质量直接关系到整个铁路线路的稳定性和安全性。
因此，对U71Mn钢轨焊接接头进行电磁热强化研究，对于提高钢轨的耐久性和使用性能具有重要意义。
本文将就U71Mn钢轨焊接接头的电磁热强化研究进行详细探讨。
二、U71Mn钢轨焊接接头概述U71Mn钢轨是一种高强度、高耐腐蚀性的钢轨材料，广泛应用于我国铁路线路。
然而，在钢轨的焊接过程中，由于焊接热影响区的存在，往往会导致焊接接头的力学性能和耐腐蚀性能降低。
因此，对焊接接头进行强化处理，提高其性能，是保证铁路运营安全的重要措施。
三、电磁热强化技术原理电磁热强化技术是一种通过电磁感应原理，对金属材料进行热处理的技术。
该技术能够在短时间内对金属材料进行快速加热和冷却，从而达到改善金属材料组织结构和性能的目的。
在U71Mn钢轨焊接接头的电磁热强化处理中，通过调节电流、磁场等参数，使焊接接头在短时间内达到较高的温度，然后迅速冷却，从而改善其组织和性能。
四、U71Mn钢轨焊接接头电磁热强化实验为了研究电磁热强化技术对U71Mn钢轨焊接接头的影响，我们进行了以下实验：首先，制备一定数量的U71Mn钢轨焊接接头试样；其次，对试样进行不同参数的电磁热强化处理；最后，通过金相显微镜、硬度计、拉伸试验机等设备，对处理前后的试样进行组织结构和性能的检测和分析。
五、实验结果与分析通过实验，我们发现：经过电磁热强化处理的U71Mn钢轨焊接接头，其组织结构得到了明显改善，晶粒细化，硬度提高，抗拉强度和冲击韧性也有所提高。
同时，电磁热强化处理还能够提高焊接接头的耐腐蚀性能，延长其使用寿命。
此外，我们还发现，电磁热强化处理的参数对处理效果具有重要影响，需要根据实际情况进行合理选择。
六、结论通过对U71Mn钢轨焊接接头进行电磁热强化研究，我们发现该技术能够有效地改善焊接接头的组织结构和性能，提高其耐久性和使用性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｋｅ ｒ ｓ ｅ ｍｌ ｓ ａｌ ａ ｙ ｗｏ ｄ ：ｓ ａ ｅ ｓ ｒｉ ｏ ｄ；ｎ ｒ ｌ ａｉｎ ａｔｒｗｅｄｎ ；ｓａ ｋ ｑ ｅ ｃ ｉｇ ｒａ ｎ ｓｒ ｃｕ ｒ ｏｍａｉ ｔ ｆ ｌｉ ｇ ｌ ｃ ｕ ｎ ｈ ｎ ；ｇ ｉ ｔ ｔｒ ｚ ｏ ｅ ｕ ｅ
ａ ｄ ａ ａｙ ｉ ｇ ｆ ｒ ｈ ｅ ｔｔ ａｍｅ ｔｐ ｏ ｅ ｓ ｈｅ ｐ ｏ ｅ ｓ ｃｎ ｉ ｒ ｖ ｈ ｎｅｉ ｒｑ ａｉ ｆｇａ ｎ ｓｒ ｃｕ ｅ，ｉ ｃｅ ｓ ａｌｌ ｅ ｎ ｌｚｎ ｏ ｅ ｈ ａ ｒ ｔ ｎ ｒｃ ｓ ，ｔ ｒ ｃ ｓ ａ ｍｐ ｏ ｅｔ ｅ ｉ ｔｒ ｕ ｌ ｙ ｏ ｒ ｔｕ ｔ ｒ ｎ ｔ ｅ ｏ ｔ ｉ ｎ ｒａ ｅ ｒｉ ｉ ｆ
ｓ ｅ ｌ ｎ ｓ ｔｅｈａ ｔ ａ ｅｔ ｒ ｅｓ ｆ ｌ ｋｑｅ ｃｉ ｒ ａ ｅｄｄｊｉｔｓｉｒｄ ｃｄｉ ｔｉｐ ｐｒ ｈｏｓ ｓ ｎ ｅ ｒ ｔ ， ｅｔｒ ｔ ｎ ｐｏ ｓ ｏ ａ ｕｎ ｈ ｇｆ ｉｗ ｌｅ ｎ ｉ ｎ ｏｕ ｅ ｓ ａｅ．Ｔ ｒｕｈｔ ｔ ｇ ｖ ａ ｍｏｈ ｈ ｅ ｍ ｃ ｓ ｃ ｎ ｏ ｒｌ ｏ ｔ ｎｈ ｅｉ
（ ｈｎｈｕｍ ｃ ｉ ｏ ｓｏ ａｌａ ｒｃ ， ｈｎｈｕＨ ｎ ｎ ４０ ５ ，Ｃ ｉ ） Ｚ ｅｚｏ ａｈｎ ｗ ｒ ｈｐｏ ｉ ｙｓｖ ｅ Ｚ ｅｚｏ ｅａ ５ ０２ ｈ ａ ｅ ｋ ｆｒ ｗ ｅ ｉ ｎ Ａ ｓ ａｔ Ａ ｍｎ ｔ ｘｓｎ ｅｃｐｅ ｕｔ ｏｔｅｔｏｓ ｅ ｅ ｎ ｅｒ ｌ ｅｄｄ ｏ ｔ ｈｃ ｅ ｒ ｎｗｌ ｇａｅ ｂｔ ｃ： ｉ ｉ ａ ｅｉｉｇ ｈ ｕｐｄｆ ｌ ｆｈ ｄｓ ｆ ｌ ｌ ｅｏ ｔ ｉｗ ｌｅ ｉ ｉｈｔ ａ ｉｎ ｔ ｒ ｇ ｔ ｔ ａ ｓ ｗ ｉ ｏ ｗ ｄ ｉ ｆｈ ａ ｊｎ ｗ ｈ ｔｉ ｉ ｆｒ
Ｗ ａ ｇＨａ —ｉｎ ｎ ｉ ｕ
Ａｐｐ ｉａｔｏ ｎｄ ｔｓ ｉ ｇ ｏ ｗ ｅ ｔｍａ ｇ ｍ ｅ ｅ ｈ ｉ ｓ ａ ｔ ｒ ｗｅ ｄ ｎｇ ｆ ｒ ｗｅｄｉ ｉ ｅ ｏ ａ ｌ ｌｃ ｉ ｎ ａ ｅ ｔｎ ｆｎｅ ｈ ａ ｎａ ｅ ｎｔｔ ｃ ｎ ｃ ｆｅ ｌ ｉ ｏ ｌ ｎｇ ｌ ｆｒ ｉ ｎ
应 用 与 试 验 ・来自机 械 研 究 与应 用 ・
钢 轨 焊 缝 的 焊 后 热 处 理 新 工 艺 的 应 用 与 试 验
王 海 军
（ 州 工务 机 械段 。河南 郑 州 郑 ４ ｏ５ ） ５ｏ ２
摘
要 ： 对 钢 轨 焊 接接 头 经 过几 个 月 的列 车碾 压 后 在 焊 缝 两侧 存 在 凹 陷 的 问 题 ， 点 介 绍钢 轨 焊 缝 焊 后 “ 速 淬 针 重 欠
１ 概
述
＜２ ｍ 消除 了“ 接头 ” ０ｍ 低 。
￣
在行 车过程 中 ， 车车轮对 钢轨轨头 的冲击 和摩 火
２ 工 艺 参数 及 其相 关 部 分
擦大大超过了钢轨的其它部位 ， 如果钢轨轨头强度较 采用 ６ ｋ／ 的一 般 Ｕ ５ ０ ｓｍ ７ｖ钢轨 进 行 试 验 ； 焊后 低， 轨头就会较早地发生磨损、 压溃或表层金属的剥 轨 温降至 ５０ Ｃ以下进 行 中频 加 热 ， 流 电压 为 ５０ ０。 直 ０ 落， 从而缩短整根钢轨 的使用寿命 。近年来 ， 在抽查 ± ０ 直 流电流 为 ２０±１Ａ ２ Ｖ， ０ ０ 。反 复 实 验对 比发 现 ， 焊接 接头外 观质 量 的过 程 中发 现 “ 厂 合格 的工 厂 采用单一 压缩空气 介质 来冷却 被感应 加热 的轨端 ， 出 并 焊接 接头上 道后 的经过几个 月 的列 车碾压后 ， 在焊缝 通 过钢 的 Ｃ一曲线 分析 单 一空 气 介 质 即喷 风 冷 却速 两侧 ３ ６ ｍ ０～ ５ ｍ范 围 内存 在 ０ １ｍ 左右 的 凹陷 ， ．５ ｍ 即 度 低且均匀 ， 可实 现奥 氏体 的完 全 转 变 ， 到 细 晶粒 得 低 接头 ” 。低 接头不 仅 可 引起 车 轮 瞬 间减 载 ， 而且 可 的珠 光体 ， 全避免 了产生 马 氏 体 等有 害 组织 ， 完 改善 产 生数倍 于轮 毂 的冲击力 。特别是第 六次大 提速后 ， 了轨端 的韧性 和强 度 ； 设备 简 单 ， 作方 便 的单 相水 操 列 车速 度 在 ２０ ｍ ｈ以上 ， 缝 线路 钢 轨 的低 接 头 ０ｋ ／ 无 冷 却剂冷 却速度 高 ， 但会 产 生 马 氏体 等有 害组 织 ； 雾 将更 加严 重影 响钢轨 与 列 车寿 命 、 线路 的平顺 性 ， 这 化 冷却剂 （ 和 空 气混 合 介 质 ） 却 ， 的雾 化 均 匀 水 冷 水 给列车高速运行埋下了安全隐患。铁道部在制定铁 程 度直接 影响到奥 氏体转 变为细 晶粒 的珠光 体 ， 至 甚 标 Ｔ ／ ６２２—２０ Ｂ １３ ． ０ ５时 ， 接 头该 区域 在 技术 指标 对 会产生马氏体等有害组织 ； 单相的水冷却剂与雾化冷 上 作 了新 规定 ， ： 化 区宽度 Ｗ￣２ ｍ 以消 除焊 即 软 ＜ ０ ｍ， 却剂设备 较复杂 ， 操作要 求难 度较 高 Ｊ 。 接低 接 头 … 。为达 到 软化 区宽 度 Ｗ￣２ ｍ 笔者 经 ＜ ０ ｍ， 采用 冷却 工 艺 加 热 到 ８０—９０Ｃ立 即 喷 风 冷 ６ ２￣ 过 现场调 查和分 析后 发 现低 接 头 的形 成原 因为钢 轨 却 ， 压 为 １ ５ ａ 时 间 为 １０ ， 管 内 径 为 风 ． ＭＰ ， ２ｓ 风 焊接 区经过 焊接 、 焊后 正 火 ， 该 区域 化学 成份 中的 使 ｑ ０ ｍ； ￣ ｍ 冷却 器结构示 意 图 ， 图 １所示 。 ２ 如 碳元 素被 氧 化 掉 ， 生 了局 部 软 带 。笔 者 为 满 足 产 软化 区宽度 Ｗ＜２ ｍｍ， ￣ Ｏ 必须提 高该 区域碳 元素含 量 ， ３ 试 验 内容
火” 热处理工 艺。通过试验和分析， 进行 该热 处理 工艺后 ， 改善接 头 晶粒组 织的 内在质量 ， 高钢轨 寿命 ， 可 提
确 保 铁 路行 车安 全 。 关键词 ： 缝线路钢轨； 后正火； 无 焊 欠速 淬 火 ； 晶粒 组 织
中图分类号 ：１ｌ １｛６
文献标识码 ： Ａ
文章编号 ：０６— ４ ４ ２ １ ） ２— ０ ８— ３ １０ ４ １ （０ １ ０ ０５ ０
