2019年中考物理专题训练--光学作图题(含答案)
类型一光学作图
中考解读：中考物理对光学作图题考查的主要内容有：光的反射作图，平面镜成像作图（原理作图、特点作图），光的折射作图（光在空气与其他介质之间的传播作图、透镜作图），其中光的折射和平面镜成像作图是中考考查的重点。
满分攻略
1.光的反射与折射作图：抓住光的反射定律、折射规律中“线与线”“角与角”的关系，再结合几何知识就可以正确地作出相应的反射、折射光路图了。
注意：入射角、反射角、折射角都是对应光线与法线的夹角。
2.平面镜作图：抓住平面镜成像的对称特点完成相关作图。
注意：保留作图痕迹，辅助线用虚线，虚像一定也要用虚线画。
3.透镜作图：掌握透镜的三条特殊光线是作图的关键。
①过光心，很简单，传播方向不改变。
②平行光，过焦点，透镜类型要分清；凸透镜，直接过；凹透镜，延长过。
③光路可逆不能忘。
注意：可以先确定光线的传播路径，再根据已知光线的方向画出箭头。
满分训练
命题点1 光的反射作图
1.如图所示，入射光线AO与镜面成30°角，请按照要求作答：①画反射光线；②标
出反射角。
2.挪威留坎镇被群山包围，难以获得阳光照射。
工程师在位置A处安装平面镜，使广场中心B处被照亮。
若太阳位于图中所示位置，请在A处添加平面镜并完成光路图。
（
保留作图痕迹）
3.自行车的“尾灯”是由许多很小的角反射器组成的。
角反射器其实就是两个相互垂直的平面镜，如图所示。
请在图中准确画出所给入射光线经两平面镜反射的反射光线。
(作图时要标出法线
)
命题点2 光的折射作图
4.如图所示，图中B处是小明的眼睛，烧杯底部A处是一枚硬币。
烧杯中没有水的时候，小明看不到烧杯中的硬币，向烧杯中逐渐加水，当加到一定高度时，小明恰好可以看到烧杯中的硬币。
请在图中画出小明
看到硬币的光路图。
5.(2018·高新一中模拟)如图所示，S 是点光源，作出入射光线SO 的反射光线和大致
的折射光线。
6.如图所示，a 、b 是水中的一个发光点S 发出的两条光线。
请画出a 、b 的折射光线及从岸上看的点S 在水中像的位置。
（保留作
图痕迹）7.如图为一锥形玻璃烧杯，里面装满了纯净水，请作出光线穿过烧杯的光路图。
（
忽略烧杯壁玻璃的厚度）
8.如图所示，S 为光源，它发出的一束光射到竖直放置的平面镜上，发生反射，进入水中时又发生折射。
请作出S 在平面镜中所成的像S′、反射光线以及该光线经平面镜
反射进入水中后大致的折射光线。
命题点3 平面镜作图
9.如图所示，小敏在P 点经过平面镜看到挡板后面S 点在镜中的像，请完成光从S 点传播到P
点的光路图。
10.请在图中画出物体AB 在平面镜中所成的
像A′B′。
11.(2018·铁一中模拟)根据成像特点，在图中画出岸边大树AB 在水中的倒影。
12.(2018·高新区模拟)某发光点S 所发出的两束光经平面镜反射后形成的光线如图所示，请完成光路图并确定发光点S 的位置。
13.如图所示,O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB
在该平面镜中所成的像。
命题点4 透镜作图
14.(2018·铁一中模拟)画出图中从S 点射
出的两条光线经过透镜折射后的光线。
15.(2018·蓝田模拟)如图所示，请作出射向凸透镜的入射光线和进入水中的折射光
线。
16.(2018·四川达州中考)完成光路图，根据图中的入射光线或折射光线作出相应的
折射光线或入射光线。
17.如图所示，已知凸透镜的两个焦点，点燃的蜡烛位于凸透镜焦距以内，请在图中画出烛焰S 点的像S′。
18.(2018·山东济宁中考)在图中的实线框
内填上一个合适的透镜。
19.如图所示,F 为凸透镜的焦点，BC 为某光线经过平面镜后的反射光线，请在图中画出与BC 对应的入射光线和光线BC 经凸透镜
后的折射光线。
参考答案
1.见第1
题答图
2.见第2题答图【方法点拨】
在用光的反射定律作图时，注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等。
3.见第3
题答图
4.见第4题答图
5.见第5题答图[来源:学&科&网Z&X&X&K]
6.见第6题答图
7.见第7题答图[来源:学*科*网Z*X*X*K]
【方法点拨】
画光的折射光路图应首先明确在介质转换时，折射角与入射角的变化情况，确定光线是远离还是靠近法线，这样才能更准确地表示出光的传播路径。
8.见第8题答图
9.见第9题答图
10.见第10题答图
11.见第11题答图
【方法点拨】
在平面镜成像作图中，若作物体在平面镜中所成的像，要先根据像与物关于平面镜对称，作出端点和关键点的像点，再用虚线连接各点即为物体的像。
12.方法一：见第12题答图甲方法二：见第12题答图乙
13.见第13题答图
14.见第14题答图
15.见第15题答图
16.见第16题答图
17.见第17题答图
18.见第18题答图
19.见第19题答图。
2019年中考物理试题分类练习——光学作图专题2(word版含答案)
2019年中考物理试题分类汇编——光学作图一、光的反射1.（2019淮安，19）画出图中入射光线AO的反射光线.二、平面镜成像的特点1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。
2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。
三、光的折射1.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
2.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。
3.（2019襄阳，18）请根据入射光线画出折射光线。
4.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路5.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线6.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
7.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）四、凸透镜1.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。
2.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。
3.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。
4.（2019德阳，15）请画出图中两条入射光线对应的出射光线。
5.（2019常德，24）如下图所示，请完成折射光路图。
2019年中考物理光学作图题 【含解析】
中考物理光学作图题1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径．【1】【2】【3】4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【4】【5】【6】7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【7】【8】9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【9】【10】【11】12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【12】【13】【14】15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【15】【16】17．如图一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【17】【18】【19】20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，21．完成图所示的光路图．22．用光路图作出物体AB经过凸透镜所成的像A′B′．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．26．如图所示，请你根据近视眼的矫正方法，完成光路图．27．完成凸透镜成像作图．【25】【26】【27】28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【28】【29】30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．2018年中考物理光学作图题参考答案与试题解析一．作图题（共30小题）1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．【解答】解：先作出物体两端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB物体在平面镜中的像，如图所示：2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．【解答】解：把遥控器当作一个发光物体，根据平面镜成像的特点进行作图；先作出点A的像A′，再连接A′B，与MN的交点O即为入射点，连接AO、BO从而完成光路．如下图所示：．【解答】解：当光线从空气垂直进入玻璃时，传播方向不变；当光从玻璃中斜射入空气时，折射角大于入射角，折射光线远离法线，其大致路径如下图：4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形；连接AA′，BB′，作这两条线段的垂直平分线，即为平面镜的位置．如图所示：5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．【解答】解：行反射，而且最后的反射光线与原入射光线平行，法线用要用虚线，如图：．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【解答】解：水面与平面镜类似，出S关于水面的对称点S，S′即为S经过水面反射形成的虚像S′，连接S′P，从而反射光线OP．光线从空气射入水中发生折射时，折射角小于入射角，作出折射光线OA．如图．7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．【解答】解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【解答】解：当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（即折射角大于入射角），折射光线进入人眼，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，如图所示：9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．【解答】解：先将两条反射光线反向延长交于一点，即为发光点的像点S′；再作出像点S′关于平面镜的对称点，就是发光点S的位置；从发光点S到反射点画出两条入射光线，如图所示：10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出，光从空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中作出折射光线，如图所示：．11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【解答】解：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．【解答】解：先做出B关于水面的对称点B′，即像的位置，连接像B′与小猴子的眼睛A与水面的交点为O，即为入射点，连接BO为入射光线，再连接入射点O和点A，OA即为反射光线，如图所示：13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【解答】解：过球心的光线不发生折射，过O点垂直于半球形玻璃左侧平面作出法线，然后根据反射角等于入射角，在玻璃内画出反射光线，根据光线在光从玻璃中斜射入空气时，折射角大于入射角画出折射光线．如下图所示：14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【解答】解：先通过玻璃砖作出发光点S的对称点S′，然后连接S′M交玻璃砖AB面于点O，OM即为反射光线，连接SO即为入射光线；再过入射点作法线，根据光从空气斜射入其他透明介质，折射光线和入射光线分居在法线的两侧，折射角小于入射角作出该入射光在玻璃砖中的折射光线．如图所示：15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．【解答】解：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A→眼睛；A′是人眼逆着折射光线看到的虚像，所以直接连接眼睛和A′，与水面的交点即为入射点O；连接A和入射点O即为入射光线，如图所示：16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO 即为入射光线，则OD为折射光线，如图所示：17．如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．【解答】解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变．如图所示：．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．【解答】解：选作出S关于平面镜的对称点，即为像点S′，连接S′与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【解答】解：若连接BA，与水面相交于一点，而折射点在此点的左侧，这样可大致找到折射点，并确定出折射光线．通过折射点做出法线，连接折射点与B点，做出入射光线，此时折射角小于入射角．如图所示：20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故答案为：21．完成图所示的光路图．【解答】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：22．用光路图作出物体AB经过凸透镜所成的像A′B′．【解答】解：过光心的光线经凸透镜后不改变方向；平行于主光轴的光线经凸透镜折射后会通过焦点；连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，两条折射光线交于一点，过该点作垂直于主光轴的线段，即为物体AB所成的像A′B′的位置．如图．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．【解答】解：过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，据此画出两条折射光线；两条折射光线的反向延长线的交点即为发光点S的像点S′．如图所示：24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．【解答】解：第一个图中入射光线是平行的，而折射光线远离主光轴，即透镜有发散作用，所以是凹透镜；第二个图中入射光线平行于主光轴，折射光线相对于入射光线靠近了主光轴，即透镜有会聚作用，所以是凸透镜；如图所示：．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．【解答】解：图中已给出了凹透镜的主光轴，且射出黑箱的光线平行于主光轴，则射向凹透镜的光线延长后过其焦点，所以，可以先利用平面镜反射光，光线再射向凹透镜，且这条光线延长后与凹透镜的主光轴相交．作法：画出射入黑箱的光线，在黑箱左侧适当位置垂直于主光轴画出平面镜，入射光线与平面镜的交点为入射点，垂直于平面镜作出法线，根据光在反射时反射角等于入射角作出反射光线；反射光线与射出黑箱的折射光线的延长线的交点为射向凹透镜的入射点，由此画出凹透镜，延长射向凹透镜的光线与主光轴的交点即为焦点F．如图所示：26．如图所示，请你根据近视眼的矫正方法，完成光路图．【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上．如图所示：27．完成凸透镜成像作图．【解答】解：对凸透镜来说，过光心的光线不改变方向，平行于主光轴的光线经凸透镜折射后过焦点；所以，作图方法如下：连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点f并延长，交于一点，从该点向主光轴作垂线段，即为物体AB所成的像A′B′的位置．如图所示：28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，可得经凸透镜后的折射光线；到达水面，过入射点垂直界面作出法线，根据折射角大于入射角，在空气中法线的另一侧作出折射光线，如图所示：29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【解答】解：（1）在烛焰上取一点S，在其成的像上找出对应的像点S′，连接SS′，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置；（2）过S点做平行于主光轴的入射光线，经过凸透镜折射后要过S′，折射光线与凸透镜右侧的主光轴的交点就是凸透镜的焦点F位置；同理可以作出凸透镜左侧的焦点F．如下图所示：30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．【解答】解：连接MA并延长交主光轴与一点，该点是凹透镜的光心O，过光心O做一个凹透镜，如图所示：。
2019年中考物理作图题专题训练（含答案）（1）
2019年中考物理作图题专题训练（含答案）（1）2019年中考物理作图题专题训练1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO 经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．4. 5. 6.7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在图中画出它的入射光线和反射光线的大致方向．7.8.9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线．11、如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．9. 10. 11.12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光线．12.13.14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图．16、图甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
14. 15. 1617、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．18、如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．19、如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F 浮的示意图．17.18. 19.20、如图所示为钓鱼竿钓鱼的示意图，O为支点，画出F1、F2的力臂L1和L2．21、如图所示，在杠杆AB 上挂了一个重为G 的物体，为使杠杆在图中的位置静止。
2019年中考物理专题复习——光学作图题二(含答案解析)
中考物理专题复习——光学作图题二典题欣赏:1．（2018•威海）空杯底部有一枚硬币A．由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出1条入射光线及其折射光线即可）2．（2018•黔南州）画出图中S发出的光线经平面镜反射后过P点的光路。
3．（2018•福建）根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′。
4．（2018•赤峰）如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
5．（2018•东营）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。
6．（2018•安徽）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。
请在图中画出AB通过水面反射所成的像A′B′。
7．（2018•自贡）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
8．（2018•黄冈）雨后晴朗的夜晚，为了不踩到地的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。
请在示意图中作图以证明此判断。
9．（2018•南京）按要求作图（请保留作图痕迹）：如图所示，画出入射光经互相垂直的两个平面镜反射的光路。
10．（2018•内江）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
11．（2018•西宁）将一平面镜斜放在装有水倒水槽中，有一束光绒垂直射入水中，如图所示，请画出这東光线经平面镜反射后再由水射入空气中行进的光路图。
12．（2018•桂林）如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。
2019年全国各地中考试题汇编之光学作图及答案

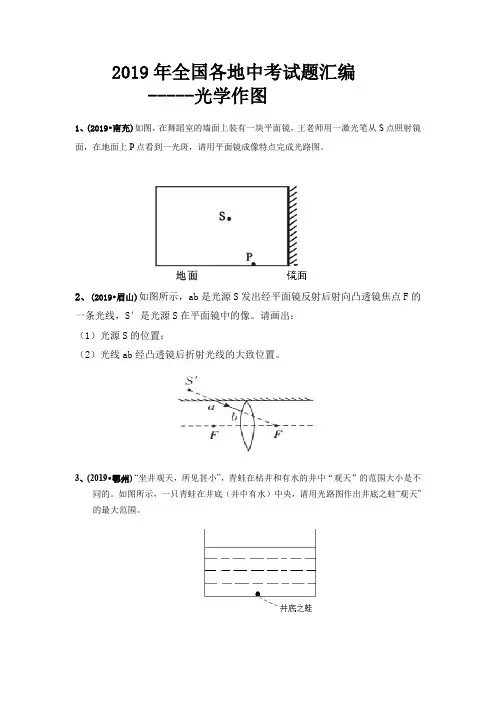

2019年全国各地中考试题汇编-----光学作图1、(2019•南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
2、(2019•眉山)如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。
请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。
3、(2019•鄂州)“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。
4、(2019•贵港)如图8所示，OA’是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
5、(2019•哈尔滨)、图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）6、(2019•呼和浩特) (1)图甲，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
(2)图乙，S是点光源。
正确画出从点光源S发出的两条射向凸适镜光线，以及其通过凸透镜折射后的光线(要求两条光线不能重复)。
7、(2019•连云港)如图甲所示，小明在房间的点通过平面镜看到了坐在客厅沙发上衫点的爸爸，请画出此现象的光路图。
8、(2019•广州)如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
9、(2019•聊城)（2分）如图所示，画出物体AB在平面镜中的像A′B′。
10、(2019•广东)如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
11、(2019•黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币（硬币未画出）。
现往容器中加水至MN处，通过空心管又能看到硬币了。
请作出小明通过空心管又能看到硬币的光路图。
2019年中考物理真题集锦专题二光学作图word版含答案

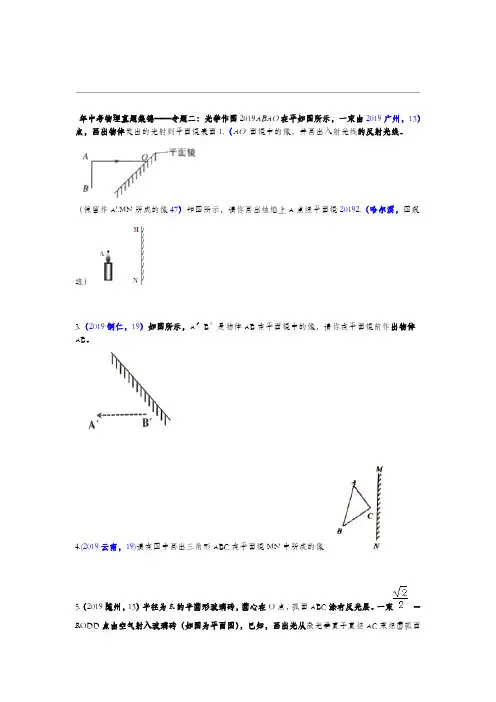

年中考物理真题集锦——专题二：光学作图2019ABAO在平如图所示，一束由2019广州，13）点，画出物体发出的光射到平面镜表面1.（AO面镜中的像，并画出入射光线的反射光线。
（保留作A'.MN所成的像47）如图所示，请你画出烛焰上A点经平面镜20192.（哈尔滨，图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束＝RODD点由空气射入玻璃砖（如图为平面图），已知，画出光从激光垂直于直径AC束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
S中所成的像，请在图中画出发光点为发光点S'S在平面镜MN6.(2019娄底，19)如图所示，点的光线。
的位置，并画出一条由S点发出，经平面镜反射后通过P′B′。
2019（聊城，）如图所示，画出物体AB在平面镜中的像A7.“取大镜高悬，置水盆于下，则见四邻）汉代的《淮南万毕术》中记载：218.（.2019烟台，。
请在答题卡指定位置，通过作图确定“大镜”的位置。
矣。
”（如图）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行22）山西，9.（2019保证驾驶成在司机前面斜上方避免干扰司机视线，车时，车内景物通过挡风玻璃所成的像，点）的像A看到车内装饰物（点）通过挡风玻璃安全。
请你在图乙中画出司机眼睛（BMN 的光路图。
S发出的一条光线射向平面镜，经平面镜反射后如图所示，从点光源）（2019泰安，2110.O点处。
请作出这条入射光线并完成光路图。
射向墙壁上的请通过潜望镜进入小明的眼睛。
,所示一束光水平射入潜望镜镜口后,11.(2019济宁，)如图10 画出光的传播路径丙、一位同学先后站在镜前甲、乙、）2019沈阳，2舞蹈教室内有一面非常大的平面镜，（12. 丁的四个位置，如图所示。
2019年中考物理真题集锦专题2：光学作图(含解析)
2019年中考物理真题集锦——专题二：光学作图(含解析)1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。
请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。
10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。
2019年中考物理专题复习——光学作图题一(答案解析)
2019年中考物理专题复习——光学作图题一答案解析1．（2018•遂宁）一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A´在某一时刻对应的位置，请作出该平面镜（保留作图痕迹）【分析】根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在AA′的中垂线上。
【解答】解：连接AA′，做出AA′的中垂线，即为镜面；如图所示：【点评】此题考查了平面镜成像的特点（物像关于平面镜对称），作图时注意保留作图痕迹，会根据平面镜成像的特点找出平面镜的位置。
2．（2018•枣庄）按照要求作图。
如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线。
【分析】根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线；根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向。
【解答】解：根据反射角等于入射角在法线右侧的空气中画出反射光线；根据折射角小于入射角在法线右侧水中画出折射光线。
如图所示：【点评】本题考查了根据光的折射规律和光的反射规律的作图，注意要标出光的传播方向。
3．（2018•攀枝花）如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。
【分析】依据平面镜的成像特点，分别做出A、B、C点关于镜面的对称点，然后连接，就是△ABC在镜中的像。
【解答】解：①作A点关于镜面的对称点A′；（做对称点留下的作图痕迹是对应点的虚线连线和垂直符号）②作B点关于镜面的对称点B′；③作C点关于镜面的对称点C′；④用虚线连接A′B′，B′C′，A′C′，△A′B′C′就是△ABC在平面镜MN中的像。
作图如下：【点评】在作出物体在平面镜中所成的像时，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧。
4．（2018•成都）如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
2019年物理中考作图专题训练及答案
2019年物理中考作图专题训练及答案一、作图题（光学、力学、电磁学等作图16小题）1.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。
2.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
3.如图，一束光射入水中，在水底形成光斑。
请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
4.按照题目要求作图：画出图中入射光线的折射光线。
5.平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图。
(保留作图痕迹) 6.如图所示，完成凸透镜的光路图。
7.如图所示，杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡.请画出最小的动力F1和它的动力臂L1以及杠杆受到的阻力F2．8.如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。
以O为支点，画出力F的力臂和箱体所受重力的示意图。
9.如图，在图中画出最省力的绕线方式，若不计滑轮自重与摩擦10.请用笔画线代替绳子，画出图中工人用滑轮组提升重物G的最省力的绕法．11.一个3N重的小球漂浮在水面上，如图所示，画出小球受到的浮力。
12.按照图1所示的电路图，将图2中各元件连接起来。
【用笔画线表示导线，导线不许交叉】13.请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
14.请根据图中磁感线方向，标出通电螺线管、小磁针的N、S极。
15.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极．16.(1)请用笔画线表示导线，将图甲中的开关、电灯和插座接入家庭电路中.要求：开关控制电灯，插座单独使用．(2)在图乙中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线．(3)请你在图丙所示的继电器上把电源连在电路里，使它成为一个电铃.(这样的电铃没有铃碗，通常叫做蜂鸣器.)2019年物理中考作图专题训练参考答案1. 解：(1)平行于主光轴的光线经凸透镜折射后折射光线通过焦点；(2)过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角，在法线右侧作出反射光线；如图所示：2. 解：根据平面镜成像的规律，作出点光源O关于水面的对称点，即点光源O在水面的像O′，由于反射光线的反向延长线要过像点O′，连接PO′，与水面的交点就是入射点M。
中考物理光现象作图》练习题及答案精选全文完整版
可编辑修改精选全文完整版考点一光的反射作图1．(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。
【答案】【解析】根据反射定律作出反射光线的光路图，题目中已经作出法线，再根据反射光线和入射光线分居法线两侧，反射角等于入射角，作出反射光线即可。
2. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
【答案】【解析】由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先作出入射光线与反射光线的夹角的平分线即为法线，然后再过入射点作法线的垂线即为“大镜”的位置，如图所示。
3. (2019·青岛)自行车尾灯的反光原理如图甲所示。
请完成反射光路，并标出反射角度数。
【答案】【解析】光线在尾灯中发生两次反射，根据光的反射定律即可画出反射光线。
4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径。
【答案】【解析】潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。
如图所示。
5．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
【答案】【解析】根据平面镜成像特点：物像关于平面镜对称。
可作出物体AB在平面镜的像，如图所示；根据光的反射规律，反射角等于入射角，可作出AO的反射光线；或将A′与O 点连接，并延长A′O即可作出入射光线AO的反射光线，如图所示。
6．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
