485通信中干扰抑制方法
v1.0 可编辑可修改485通信中干扰抑制方法RS-485匹配电阻RS-485是差分电平通信，在距离较长或速率较高时，线路存在回波干扰，此时要在通信线路首末两端并联120Ω匹配电阻。
推荐在通信速率大于或线路长度大于500米时，才考虑加接匹配电阻。
RS-485接地RS-485通信双方的地电位差要求小于1V，所以建议将两边RS-485接口的信号地相连，注意信号地不要接大地。
还有，就是采用隔离措施变频器应用中的干扰抑制措施在进线侧加装电抗器，可以抑制变频器产生的谐波对电网的干扰。
输出侧不能加吸收电容，因为会导致变频器过电流时延迟过电流保护动作，只能加电抗器，以改善功率因数。
避免变频器的动力线与信号线平行布线和集束布线，应分散布线。
检测器的连接线、控制用信号线要使用双绞屏蔽线。
变频器、电机的接地线应接到同一点上。
在大量产生噪声的机器上装设浪涌抑制器，加数据线滤波器到信号线上。
将检测器的连接线、控制用信号线的屏蔽层用电缆金属夹钳接地。
信号线和动力线使用屏蔽线并分别套入金属管后，效果更好。
容易受干扰的其它设备的信号线，应远离变频器和他的输入输出线。
如何解决中频炉的谐波干扰中频炉在使用中产生大量的谐波，导致电网中的谐波污染非常严重。
谐波使电能传输和利用的效率降低，使电气设备过热，产生振动和噪声，并使其绝缘老化，使用寿命降低，甚至发生故障或烧毁；谐波会引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容补偿设备等设备烧毁。
谐波还会引起继电器保护和自动装置误动作，使电能计量出现混乱。
对于电力系统外部，谐波会对通信设备和电子设备产生严重干扰，因而，改善中频炉电力品质成为应对的主要着力点。
滤除中频炉系统谐波的传统方法是LC滤波器，LC滤波器是传统的无源谐波抑制装置，由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要。
这种滤波器出现最早，成本比较低，但同时存在一些较难克服的缺点，比如只能针对单次谐波，容易产生谐波共振，导致设备损毁，随着时间谐振点会漂移，导致谐波滤除效果越来越差。
同时，这一方式无法应对瞬变、浪涌和高次谐波，存在节能的漏洞。
谐波抑制的另一个比较新的方法是采用有源电力滤波器(Active Power Filter--APF)。
它是一种电力电子装置，其基本原理是从补偿对象中检测出谐波电流，由补偿装置产生一个与该谐波电流大小相等而极性相反的补偿电流，从而使电网电流只含基波分量。
这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿，且补偿特性不受电网阻抗的影响，因而受到广泛的重视，并且已在日本等国获得广泛应用。
但有源电力滤波器成本高昂，价格昂贵，投资回报期长，大多数企业难以承受。
MF-Saver吸收融合了LC技术与APF技术的优点，同时引入TOPSPARK G5的核心技术，扬长避短，创造性地解决了上述技术的不足，以独特的方式为中频炉环保节能提供了更有效的解决方案。
MF-Saver对谐波的抑制范围不仅包含低次谐波，还包含浪涌、瞬变及高次谐波，实现了全频域覆盖，消除了浪涌、瞬变及高次谐波对中频炉系统的危害和电量的浪费，结合LC技术和APF技术的合理成分，自适应调整内部器件参数，避免谐振点的漂移，大大提高了设备的稳定性和可靠性。
同时成本也得到有效控制，以缩短用户的投资回报期。
通过对中频炉全频域谐波的有效滤波，同时加强了设备的抗浪涌、瞬变侵害的能力，改善了电力品质，降低了设备损耗，节约了电能，最终实现环保节能的优异效果PLC不能稳定工作什么原因摘要：简要分析了PLC控制系统在实际应用中可能受到的干扰类型。
从软、硬件等方面提出了针对性的抗干扰措施，并强调了其在工业控制领域应用时必须全面、系统地考虑抗干扰机理和措施。
关键词： PLC；控制系统；电磁兼容；抗干扰可编程控制器PLC具有编程简单、通用性好、功能强、易于扩展等优点。
PLC控制系统的可靠性直接影响到企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。
PLC中采用了高集成度的微电子器件，可靠性高，但由于使用时工业生产现场的工作环境恶劣，如大功率用电设备的起动或停止引起电网电压的波动形成低频干扰和电磁辐射等恶劣电磁环境，大大降低了PLC控制系统的可靠性。
为了确保控制系统稳定工作，提高可靠性，必须对系统采取一定的抗干扰方法和措施。
1 影响PLC控制系统稳定的干扰类型空间的辐射干扰空间的辐射电磁场（EMI）主要由电力网络、电气设备、雷电、高频感应加热设备、大型整流设备等产生，通常称为辐射干扰，其分布极为复杂。
其影响主要通过两条途径：一是对PLC通讯网络的辐射，由通讯线路的感应引入干扰；二是直接对PLC 内部的辐射，由电路感应产生干扰。
若此时PLC置于其辐射场内，其信号、数据线和电源线即可充当天线接受辐射干扰。
此种干扰与现场设备布置及设备所产生的电磁场的大小，特别是与频率有关。
传导干扰（1）来自电源的干扰在工业现场中，开关操作浪涌、大型电力设备的起停、交直流传动装置引起的谐波、电网短路暂态冲击等均能在电网中形成脉冲干扰。
PLC的正常供电电源均由电网供电，因而会直接影响到PLC的正常工作。
由于电网覆盖范围广，它将受到所有空间的电磁干扰而产生持续的高频谐波干扰。
特别在断开电网中的感性负载时产生的瞬时电压峰值是额定值的几十倍，其脉冲功率足以损坏PLC半导体器件，并且含有大量的谐波可以通过半导体线路中的分布电容、绝缘电阻等侵入逻辑电路，引起误动作。
（2）来自信号传输线上的干扰除了传输有效的信息外，PLC系统连接的各类信号传输线总会有外部干扰信号的侵入。
此干扰主要有2种途径：① 通过变送器供电电源或共用信号仪表的供电电源串人的电网干扰；② 信号线上的外部感应干扰，其中静电放电、脉冲电场及切换电压为主要干扰来源。
由信号线引入的干扰会引起I／O信号工作异常和测量精度大大降低，严重时将引起元器件损伤。
若系统隔离性能较差，还将导致信号间互相干扰，引起共地系统总线回流，造成逻辑数据变化、误动作甚至死机。
地电位的分布干扰PLC控制系统的地线包括系统地、屏蔽地、交流地和保护地等。
地电位的分布干扰主要是各个接地点的电位分布不均，不同接地点间存在地电位差，从而引起了地环路电流，该电流可能在地线上产生不等电位分布，影响PLC内逻辑电路和模拟电路的正常工作。
由于PLC工作的逻辑电压干扰容限较低，逻辑地电位的分布干扰容易影响PLC的逻辑运算和数据存贮，造成数据混乱、程序跑飞或死机。
模拟地电位的分布将导致测量精度下降，引起对信号测控的严重失真和误动作。
PLC系统内部产生的干扰产生这种干扰的主要原因是系统内部元器件及电路间的相互电磁辐射。
如逻辑电路相互辐射及其对模拟电路的影响；模拟地与逻辑地的相互影响及元器件间的相互不匹配使用等。
2 提高抗干扰能力的硬件措施硬件抗干扰技术是系统设计时应首选的措施，它能有效抑制干扰源，阻断干扰传输通道。
供电电源电源波动造成的电压畸变或毛刺，将对PLC及I／O模块产生不良影响。
据统计分析，PLC系统的干扰中有70％是从电源耦合进来的。
为了抑制干扰，保持电压稳定，常采用以下几种抗干扰方法：（1）使用隔离变压器衰减从电源进线的高频干扰信号，输入、输出线应用双绞线以抑制共模干扰。
其屏蔽层接地方式不同，对干扰抑制的效果也不一样，一般做法是将初、次级屏蔽层均接地。
（2）用低通滤波器抑制高次谐波。
低通滤波器的内部电容上电感组合方式不同，其高次谐波的抑制效果也有一定区别。
另外其电源输入、输出线应分隔开，屏蔽层应可靠接地。
一般是在电源系统中既使用滤波器又使用隔离变压器，但要注意先将滤波器接人电源再接隔离变压器。
图1 隔离变压器供电系统（3）用频谱均衡法抑制电源中的瞬变干扰。
这种方法不常用，其成本较贵。
接地良好的接地是保证PLC可靠工作的重要条件之一，可以避免偶然发生的电压冲击危害。
接地线与机器的接地端相联，基本单元必须接地，如果选用扩展单元，其接地点与基本单元接地点接在一起。
为了抑制附加在电源及输入、输出端的干扰，应给PLC接以专用地线，接地线与动力设备（如电动机）的接地点应分开，若达不到此要求，则可与其它设备公共接地，严禁与其它设备串联接地，具体接地方式如图2。
接地电阻要小于5Ω，接地线要粗，面积要大于2平方毫米，而且接地点最好靠近PLC装置，其间的距离要小于50米，接地线应避开强电回路，若无法避开时，应垂直相交，缩短平行走线的长度。
图2 PLC系统接地方式输入/输出部分输入信号的抗干扰输入信号的输入线之间的差模干扰可以利用输入模块滤波来减小干扰，而输入线与大地间的共模干扰可通过控制器的接地来抑制。
在输入端有感性负载时，为了防止电路信号突变而产生感应电势的影响，可采用硬件的可靠性容错和容差设计技术，对于交流输入信号，可在负载两端并联电容C和电阻R，对于直流输入信号，可并接续流二极管D。
一般负载容量在10VA以下时，应选C为μF，R为120 ，当负载容量在10VA以上时，应选C为μF，R为47 。
具体电路如图3所示.图3 输入信号的抗干扰设计输出电路的抗干扰对于PLC系统为开关量输出，可有继电器输出、晶体管输出、晶闸管输出三种形式。
具体选择要根据负载要求来决定。
若负载超过了PLC的输出能力，应外接继电器或接触器，才可正常工作。
PLC输出端子若接有感性负载，输出信号由OFF变为ON或从ON变为OFF时都会有某些电量的突变而可能产生干扰，故应采取相应的保护措施，以保护PLC的输出触点，对于直流负载，通常是在线圈两端并联续流二极管D，二极管应尽可能靠近负载，二极管可为1A的管子。
对于交流负载，应在线圈两端并联RC吸收电路，根据负载容量，电容可取μF，电阻可取47-120 ，且RC尽可能靠近负载。
如图4所示。
图4 PLC 输出触点的保护外部配线的抗干扰设计外部配线之间存在着互感和分布电容，进行信号传送时会产生窜扰。
为了防止或减少外部配线的干扰，交流输入、输出信号与直流输入、输出信号应分别使用各自的电缆。
集成电路或晶体管设备的输入、输出信号线要使用屏蔽电缆，屏蔽电缆在输入、输出侧要悬空，而要在控制器侧要接地。
配线时在30米以下的短距离，直流和交流输入、输出信号线最好不要使用同一电缆，如果要走同一配线管时，输入信号要使用屏蔽电缆。
如图5所示。
30-300米距离的配线时，直流和交流输出、输入信号线要分别使用各自电缆，并且输入信号线一定要用屏蔽线。
对于300米以上长距离配线时，则可用中间继电器转换信号，或使用远程I/O通道。
对于控制器的接地线要与电源线或动力线分开，输入、输出信号线要与高电压、大电流的动力线分开配线。
图 5 屏蔽电缆处理法3 软件抗干扰设计尽管硬件抗干扰可滤除大部分干扰信号，但因干扰信号产生的原因很复杂。
485通信中干扰抑制方法
485通信中干扰抑制方法ﻫRS-4８5匹配电阻RS—4８5就是差分电平通信，在距离较长或速率较高时,线路存在回波干扰,此时要在通信线路首末两端并联1２0Ω匹配电阻.推荐在通信速率大于19、2Kbｐｓ或线路长度大于50０米时，才考虑加接匹配电阻。
ﻫＲＳ—485接地ﻫRＳ—４85通信双方得地电位差要求小于1Ｖ，所以建议将两边ＲS-485接口得信号地相连,注意信号地不要接大地。
ﻫﻫ还有,就就是采用隔离措施ﻫ变频器应用中得干扰抑制措施在进线侧加装电抗器,可以抑制变频器产生得谐波对电网得干扰。
输出侧不能加吸收电容,因为会导致变频器过电流时延迟过电流保护动作,只能加电抗器，以改善功率因数.ﻫ避免变频器得动力线与信号线平行布线与集束布线，应分散布线。
检测器得连接线、控制用信号线要使用双绞屏蔽线。
变频器、电机得接地线应接到同一点上。
在大量产生噪声得机器上装设浪涌抑制器，加数据线滤波器到信号线上。
将检测器得连接线、控制用信号线得屏蔽层用电缆金属夹钳接地.ﻫ信号线与动力线使用屏蔽线并分别套入金属管后，效果更好。
容易受干扰得其它设备得信号线,应远离变频器与她得输入输出线.如何解决中频炉得谐波干扰中频炉在使用中产生大量得谐波,导致电网中得谐波污染非常严重。
谐波使电能传输与利用得效率降低，使电气设备过热，产生振动与噪声,并使其绝缘老化，使用寿命降低,甚至发生故障或烧毁;谐波会引起电力系统局部并联谐振或串联谐振,使谐波含量放大，造成电容补偿设备等设备烧毁。
谐波还会引起继电器保护与自动装置误动作，使电能计量出现混乱。
对于电力系统外部,谐波会对通信设备与电子设备产生严重干扰,因而，改善中频炉电力品质成为应对得主要着力点.ﻫﻫ滤除中频炉系统谐波得传统方法就是ＬC滤波器，LC滤波器就是传统得无源谐波抑制装置，由滤波电容器、电抗器与电阻器适当组合而成,与谐波源并联，除起滤波作用外，还兼顾无功补偿得需要。
这种滤波器出现最早,成本比较低,但同时存在一些较难克服得缺点,比如只能针对单次谐波,容易产生谐波共振,导致设备损毁,随着时间谐振点会漂移，导致谐波滤除效果越来越差。
485通信中干扰抑制方法
485通信中干扰抑制方法RS—485匹配电阻RS-485是差分电平通信，在距离较长或速率较高时，线路存在回波干扰，此时要在通信线路首末两端并联120Ω匹配电阻。
推荐在通信速率大于19。
2Kbps或线路长度大于500米时，才考虑加接匹配电阻。
RS-485接地RS-485通信双方的地电位差要求小于1V，所以建议将两边RS—485接口的信号地相连，注意信号地不要接大地。
还有，就是采用隔离措施变频器应用中的干扰抑制措施在进线侧加装电抗器，可以抑制变频器产生的谐波对电网的干扰.输出侧不能加吸收电容，因为会导致变频器过电流时延迟过电流保护动作，只能加电抗器，以改善功率因数。
避免变频器的动力线与信号线平行布线和集束布线，应分散布线.检测器的连接线、控制用信号线要使用双绞屏蔽线。
变频器、电机的接地线应接到同一点上.在大量产生噪声的机器上装设浪涌抑制器，加数据线滤波器到信号线上。
将检测器的连接线、控制用信号线的屏蔽层用电缆金属夹钳接地.信号线和动力线使用屏蔽线并分别套入金属管后，效果更好。
容易受干扰的其它设备的信号线，应远离变频器和他的输入输出线。
如何解决中频炉的谐波干扰中频炉在使用中产生大量的谐波，导致电网中的谐波污染非常严重.谐波使电能传输和利用的效率降低，使电气设备过热,产生振动和噪声，并使其绝缘老化，使用寿命降低，甚至发生故障或烧毁;谐波会引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容补偿设备等设备烧毁.谐波还会引起继电器保护和自动装置误动作，使电能计量出现混乱.对于电力系统外部，谐波会对通信设备和电子设备产生严重干扰，因而,改善中频炉电力品质成为应对的主要着力点。
滤除中频炉系统谐波的传统方法是LC滤波器,LC滤波器是传统的无源谐波抑制装置，由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要。
这种滤波器出现最早，成本比较低，但同时存在一些较难克服的缺点,比如只能针对单次谐波，容易产生谐波共振，导致设备损毁，随着时间谐振点会漂移,导致谐波滤除效果越来越差。
rs-485通信双方的地电位差
rs-485通信双方的地电位差
RS-485通信是一种常用的串行通信协议，用于在远距离
传输数据。
在RS-485通信中，双方设备之间的地电位差是
一个重要的考虑因素。
地电位差是指两个设备之间的地电
势差。
在RS-485通信中，地电位差可能会对通信质量产生
影响。
当两个设备之间的地电位差较大时，可能会导致通
信中断、数据错误或干扰等问题。
为了解决地电位差问题，可以采取以下措施：1. 使用共模抑制器：共模抑制器可以
帮助减小地电位差对通信质量的影响。
它可以通过抑制共
模噪声来提高通信的可靠性。
2. 使用终端电阻：在RS-485
通信中，终端电阻可以帮助减小反射和干扰。
通过正确设
置终端电阻的数值和位置，可以减小地电位差对通信质量
的影响。
3. 使用屏蔽线缆：屏蔽线缆可以有效减小外界干
扰对通信质量的影响。
通过使用屏蔽线缆，可以降低地电
位差引起的干扰问题。
4. 保持设备之间的地电位一致：为
了减小地电位差对通信质量的影响，可以采取措施确保设
备之间的地电位保持一致。
例如，可以使用相同的接地点
或通过连接导线来实现。
总之，地电位差是RS-485通信中
需要考虑的一个重要因素。
通过采取适当的措施，如使用
共模抑制器、终端电阻、屏蔽线缆和保持设备之间的地电
位一致等，可以减小地电位差对通信质量的影响，提高通
信的可靠性和稳定性。
综合自动化系统通讯干扰问题及解决方法
在电力电子装置中常需要在恶劣的电气环境中进行远距离通讯，采用RS-485总线是一种比较广泛的做法。
该总线接口电路因硬件设计简单、控制方便、成本低廉、通信速率高等优点广泛应用于监测监控等领域。
但RS-485总线如果在抗干扰、自适应、通信效率等方面处理不当常会导致通信失败甚至系统瘫痪等故障，因此提高RS-485 总线的可靠性至关重要。
通常导致RS-485 网络系统故障的因素主要有：线路反射干扰、网络配置不合理、雷击及静电、共模干扰等，为此针对不同的故障原因需要研究不同的解决方法来提高RS-485 系统的可靠性。
本人从技术参数、工程设计、现场实施做出如下总结，来解决目前公司的通讯问题：一、技术参数：1、.网络配置：1.1 拓扑结构RS-485支持半双工或全双工模式。
网络拓扑一般采用终端匹配的总线型结构，不支持环型或星型网络，最好采用一条总线将各个节点串联起来。
从总线到每个节点的引出线长度尽量短，以便使引出线中的反射信号对总线信号的影响最低。
图1所示为实际应用中常见的一些错误连接方式(1、2、3) 和更正的连接方式(4、5、6)。
图中前3种不恰当的网络连接尽管在某些情况下(短距离、低速率) 仍然可以正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重。
此外，还应注意总线特性阻抗的连续性，在阻抗不连续点也会发生信号的反射。
图1 常见正确和错误连接方式1.2.网络节点有关总线上允许连接的收发器数量，标准并没有做出规定，但规定了最大总线负载为32个单位负载。
每单位负载的最大输入电流是1.0mA/-0.8mA，相当于约12KΩ。
为了扩展总线节点数，器件生产厂商增大收发器输入电阻。
例如输入电阻增加至48KΩ以上(1/4 单位负载)，节点数就可增加至128个，96KΩ的输入电阻允许节点数可到256个。
1.3 通信速率信号频率越高，越容易产生反射波干扰。
通常传输速率在(1200～19200) bps之间选取。

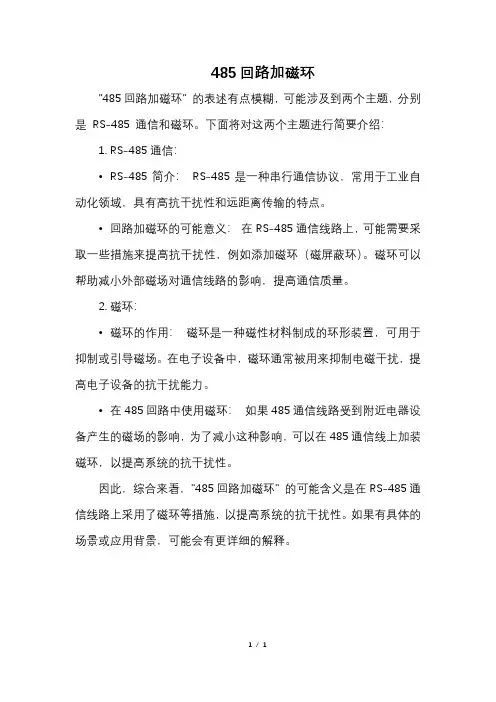

485回路加磁环
485回路加磁环
"485回路加磁环" 的表述有点模糊，可能涉及到两个主题，分别是RS-485 通信和磁环。
下面将对这两个主题进行简要介绍：
1. RS-485通信：
•RS-485简介：RS-485是一种串行通信协议，常用于工业自动化领域，具有高抗干扰性和远距离传输的特点。
•回路加磁环的可能意义：在RS-485通信线路上，可能需要采取一些措施来提高抗干扰性，例如添加磁环（磁屏蔽环）。
磁环可以帮助减小外部磁场对通信线路的影响，提高通信质量。
2. 磁环：
•磁环的作用：磁环是一种磁性材料制成的环形装置，可用于抑制或引导磁场。
在电子设备中，磁环通常被用来抑制电磁干扰，提高电子设备的抗干扰能力。
•在485回路中使用磁环：如果485通信线路受到附近电器设备产生的磁场的影响，为了减小这种影响，可以在485通信线上加装磁环，以提高系统的抗干扰性。
因此，综合来看，"485回路加磁环" 的可能含义是在RS-485通信线路上采用了磁环等措施，以提高系统的抗干扰性。
如果有具体的场景或应用背景，可能会有更详细的解释。
1/ 1。

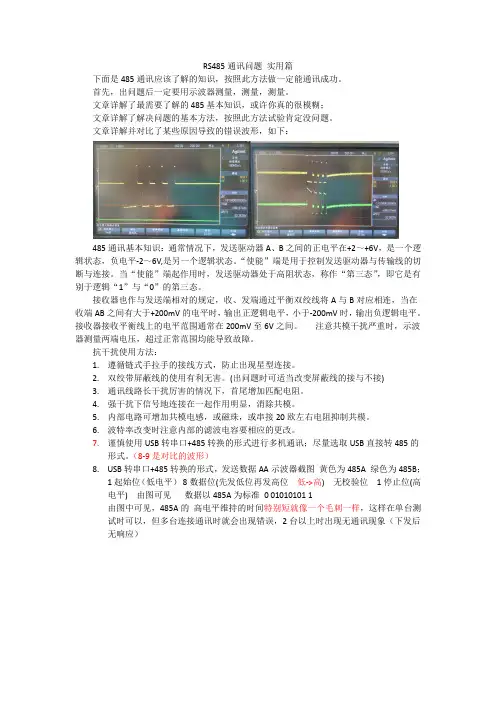

485通信问题解决办法
RS485通讯问题实用篇下面是485通讯应该了解的知识，按照此方法做一定能通讯成功。
首先，出问题后一定要用示波器测量，测量，测量。
文章详解了最需要了解的485基本知识，或许你真的很模糊；文章详解了解决问题的基本方法，按照此方法试验肯定没问题。
文章详解并对比了某些原因导致的错误波形，如下：485通讯基本知识：通常情况下，发送驱动器A、B之间的正电平在+2～+6V，是一个逻辑状态，负电平-2～6V,是另一个逻辑状态。
“使能”端是用于控制发送驱动器与传输线的切断与连接。
当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。
接收器也作与发送端相对的规定，收、发端通过平衡双绞线将A与B对应相连，当在收端AB之间有大于+200mV的电平时，输出正逻辑电平，小于-200mV时，输出负逻辑电平。
接收器接收平衡线上的电平范围通常在200mV至6V之间。
注意共模干扰严重时，示波器测量两端电压，超过正常范围均能导致故障。
抗干扰使用方法：1.遵循链式手拉手的接线方式，防止出现星型连接。
2.双绞带屏蔽线的使用有利无害。
(出问题时可适当改变屏蔽线的接与不接)3.通讯线路长干扰厉害的情况下，首尾增加匹配电阻。
4.强干扰下信号地连接在一起作用明显，消除共模。
5.内部电路可增加共模电感，或磁珠，或串接20欧左右电阻抑制共模。
6.波特率改变时注意内部的滤波电容要相应的更改。
7.谨慎使用USB转串口+485转换的形式进行多机通讯；尽量选取USB直接转485的形式。
（8-9是对比的波形）B转串口+485转换的形式，发送数据AA示波器截图黄色为485A 绿色为485B；1起始位（低电平）8数据位(先发低位再发高位低->高) 无校验位1停止位(高电平) 由图可见数据以485A为标准0 01010101 1由图中可见，485A的高电平维持的时间特别短就像一个毛刺一样，这样在单台测试时可以，但多台连接通讯时就会出现错误，2台以上时出现无通讯现象（下发后无响应）图1 485AB对GND信号示波器地接GND 无匹配电阻图2 485A减485B信号示波器地接485B 无匹配电阻B直接转485，发送数据AA示波器截图黄色为485A 绿色为485B；1起始位（低电平）8数据位(先发低位再发高位低->高) 无校验位1停止位(高电平) 由图可见数据以485A为标准0 01010101 1图1 485AB对GND信号示波器地接GND 无匹配电阻图2 485A减485B信号示波器地接485B 无匹配电阻图3 485+-对地信号示波器地接485- 有匹配电阻100图4 485+-信号示波器地接485- 有匹配电阻100图3 485+-对地信号示波器地接485- 有匹配电阻100图4 485+-信号示波器地接485- 有匹配电阻100。
如何提高RS-485电快速脉冲群骚扰抗扰能力
如何提高RS-485电快速脉冲群骚扰抗扰能力RS-485总线是具有结构简单、通信距离远、通信速度高、成本低等优点，广泛应用于工业通讯、电力监控以及仪器仪表等行业。
由于工业控制环境较为恶劣，会有比较多的干扰耦合在通信线中，影响RS-485总线的可靠性，甚至损坏RS-485收发器芯片，其中脉冲群骚扰就是比较常见的一种。
我们通常使用电快速脉冲群(EFT)抗扰度试验来模拟这种骚扰，验证系统的可靠性。
1、脉冲群骚扰的来源在工业控制环境中经常会出现雷电、短路、开关动作等具有电感负载的动作而产生的瞬时干扰，这些干扰是一些短暂的高能量的脉冲骚扰，具有脉冲成群出现、脉冲的上升时间比较短暂、脉冲的重复频率较高等特点。
这些干扰会耦合到RS-485总线上，由于这些脉冲不是单个脉冲，而是一连串的脉冲，因此会在RS-485总线上产生积累，使骚扰的电压幅值超过RS-485收发器的噪声容限，引起通信错误。
同时由于这些脉冲骚扰的周期较短，每个脉冲的出现的间隔时间较短，当第一个脉冲骚扰还未消失时，第二个脉冲就紧跟而来，对于RS-485总线上的寄生电容和RS-485收发器的结电容来说，在还没有放电完就又开始充电，并且通常寄生电容较小，较小的能量就可以达到较高的电压，容易损坏RS-485收发器，影响RS-485总线通信可靠性。
2、脉冲群骚扰产生原理脉冲群骚扰源的电压大小取决于负载电路的电感、负载断开的速度等因素。
以开关动作为例，由于开关打开瞬间动静触头之间的距离比较近，电路中的电感感应出来的反电动势足以将触头间的空气间隙击穿，电路开始导通，但这一放电过程的时间非常短暂，此时电路将产生一个前沿脉冲为ns级，宽度达到几十ns级，幅度几千伏以上的高压小脉冲。
当上述脉冲结束后，电路开始重复电感性负载产生反电动势和通过开关动静触头间的空气间隙放电的过程。
这一过程将一直进行，直到贮存在电感性能负载中的能量足够低，再也产生不了上述放电过程为止。
这些干扰会耦合到RS-485总线上，形成较大的干扰，影响通信的可靠性。
485ab间波形
485ab间波形【引言】在现代通信和控制系统的设计与实现中，485ab间波形作为一种重要的信号传输方式，得到了广泛的关注和应用。
本文将从485ab间波形的定义、原理、特性、应用案例等方面进行全面解析，以期帮助读者更好地理解和掌握这一技术。
【485ab间波形的定义和基本原理】485ab间波形，又称为差分信号传输方式，是一种基于差分电压传输技术的数据通信方式。
它的工作原理是在发送端和接收端分别对信号进行差分处理，即将信号的电压值差分编码为差分信号。
在传输过程中，差分信号具有抗干扰能力强的特点，能够在噪声环境下实现稳定传输。
【485ab间波形的特性及优势】1.抗干扰能力强：485ab间波形采用差分传输方式，能够有效抑制共模干扰，提高通信的稳定性。
2.传输速率高：485ab间波形采用差分信号编码方式，具有较高的传输速率。
3.传输距离远：485ab间波形能够实现长距离传输，满足分布式系统的需求。
4.系统成本低：485ab间波形采用两根信号线，一根用于发送，一根用于接收，降低了系统成本。
【485ab间波形的实际应用案例】1.工业现场总线：485ab间波形在工业现场总线领域得到广泛应用，如RS-485、CAN等。
2.通信设备：在通信设备中，485ab间波形可用于数据传输、信令传输等场景。
3.嵌入式系统：485ab间波形在嵌入式系统中具有较高的实用价值，如传感器数据传输、控制器通信等。
【如何选择和使用485ab间波形】1.根据实际应用场景选择合适的485ab间波形标准，如RS-485、CAN 等。
2.设计合适的传输线路，确保传输距离和速率满足需求。
3.选用合适的差分信号传输器件，提高系统的稳定性和可靠性。
4.考虑信号干扰和电磁兼容性，采取相应的抗干扰措施。
【总结】485ab间波形在工程实践中具有重要的应用价值，通过本文的解析，希望读者能够深入了解485ab间波形的原理、特性和应用。
提高Rs485总线通信可靠性的措施
l§l一提高R s485总线通信可靠性的措施宋华锋(黑龙江八一农垦大学信息技术学院通信工程04级黑龙江大庆163319)电予科学[摘要]综保通信网络中，由于其工作环境较恶劣，通信容易受电磁干扰。
介绍几种抑制电磁干扰的办法，并简要论述从本质上解决电磁干扰的技术途径．【关键词]R S485总线电机综合保护器电磁干扰干扰抑制中图分类号：TN91文献标识码：A文章编号：1671--7597(2008)0510015一01为对电机进行切实有效的保护，对南屯煤矿选煤厂原煤车间每台电机均配备了智能电机综合保护器，并同监控上位机进行通信，以实现对电机的可靠保护及准确的故障定位。
其通信方式采用R S485总线。
由于电机综合保护器安装在现场电机配电柜中。
工作环境比较恶劣，存在多种干扰，从而影响主机与从机之间的通信及整个系统的可靠性。
本文从多方面分析了影响基于R S485总线的多综保通信系统可靠性的因素，并提出几种有效的解决措施。
一、多综慑通信系统的结构和特点R S485总线采用半双工通信方式，因此需采用两根通信线。
所有电机综合保护器均挂接到这两根通信线上，最多可挂接255台(此时需考虑串口服务器的驱动能力)：监控上位机采用普通工业控制计算机，没有R S485总线接口，需通过串口服务器将综保状态数据打包，以T c P／I P方式通过网线传给监控上位机处理并显示。
为防止通信线终端存在信号反射，在最后一台综保两端并接--120欧的终端电阻。
如何提高R S485总线的运行的可靠性身份重要。
但是要做到这一点并不容易，主要原因是：R S485总线存在自适应、自保护功能脆弱等缺点。
另外还有可能出现的是因为一些细节的不注意，有可能造成通讯故障甚至系统瘫痪。
目前解决在工业控制及测量领域里，物理层采用R S485通信接口所组成的工控设备网络更多地被采用，这种通信接口可以十分方便地将许多设备组成一个控制网络。
从目前解决单片机之间中长距离通信的诸多方案分析来看，R S485总线通信模式由于具有结构简单、价格低廉、通信距离和数据传输速率适当等特点而被广泛应用于仪器仪表、智能化传感器集散控制、楼宇控制、监控报警等领域。
rs485电平逻辑
rs485电平逻辑RS485是一种常用的串行通信接口标准，其电平逻辑是指在RS485通信中所使用的电平标准。
本文将介绍RS485电平逻辑的原理和特点，以及其在实际应用中的优势和注意事项。
RS485电平逻辑基于差分信号传输原理，即通过两个相互电平相反的信号来表示数据。
在RS485通信中，逻辑0表示高电平，逻辑1表示低电平。
这种差分信号传输方式具有抗干扰能力强、传输距离远等优点，因此在工业控制、自动化设备等领域得到广泛应用。
RS485电平逻辑的特点主要有以下几点：1. 高抗干扰性能：RS485采用差分信号传输，可以有效抑制共模干扰，提高抗干扰能力。
在工业环境中，存在各种电磁干扰源，如电机、电磁阀等，RS485的高抗干扰性能可以保证数据的可靠传输。
2. 长距离传输：RS485支持多点传输，最大传输距离可达1200米。
这使得RS485在需要远距离传输数据的场景中具有优势，如楼宇自控系统、智能家居等。
3. 多节点通信：RS485支持多节点通信，最多可以连接32个节点。
每个节点都有唯一的地址，可以通过地址来实现节点之间的通信。
这种多节点通信的特点使得RS485在工业自动化领域中应用广泛。
4. 速率灵活可调：RS485支持多种传输速率，通常有2400bps、4800bps、9600bps、19200bps等。
用户可以根据具体的应用需求选择合适的速率，以满足数据传输的要求。
5. 信号传输可靠：RS485电平逻辑采用差分信号传输，信号传输稳定可靠。
即使在长距离传输和高速传输的情况下，也可以保证数据的准确传输。
在实际应用中，使用RS485通信需要注意以下几点：1. 线路布线：RS485通信线路需要采用双绞线，以减小电磁干扰。
在布线过程中，要注意线路的长度和拓扑结构，以确保数据的稳定传输。
2. 终端电阻：在RS485通信线路的两端需要加上终端电阻，以提高信号的驱动能力和抗干扰能力。
终端电阻的阻值一般为120欧姆。
3. 地线连接：在RS485通信中，地线连接是必须的。
