电缆沟支架安装技术交底大全
学习参考
技术交底书
项目名称 中铁建工集团青海师范大学项目部 第1页
交底编号 电缆沟支架安装-001 共9页
工程名称 青海师范大学新校区室外道路及管网工程
设计文件图号 电气管线说明
施工部位 电缆沟
交底日期 2015年10月18日
技术交底内容：
1、技术交底范围;
本工程为青海师范大学新校区室外电气管网设计，项目位于青海省西宁市，本规划校区占地
86.89公顷，规划建筑面积约 45.32万平方米。本工程在校园动力中心修建 10kV变电站（开闭所）
，
为校园内提供10kV电源。根据负荷大小、用电负荷分布 ，结合建筑设计规划 8处10/0.4kV变配
电所，分区域供电。分别位于生活服务中心、看台、图书馆、科技楼、音美楼、综合泵房、预留 交流研发中
心。本工程在学校综合楼设置弱电控制中心、消防兼安防控制中心、教学监控中心。
在教学区东三楼过设置有线电视中心和有线广播中心。弱电规划包括电信、电视、网络、安防、 广播、校园
一卡通、计量管理、自动消防等系统。
2、设计情况；
1. 根据电力规划及使用要求,本工程主要道路干线人行道下设置（ 1.3m x 1.0m ）和（1.3m
x
1.5m ）两种规格隐蔽式电缆沟。电缆沟坡度与道路纵坡相同。室外电缆沟进入建筑物处
应设置防火分隔。
2. 电缆沟采用双侧支架沟的形式，选用具有覆盖层的电缆沟，盖板顶部低于地面 30。
3. 电缆盖板采用钢筋混凝土盖板。电缆沟盖板直段每隔 15m左右及转角、端点及分支处设
置活动盖板。
4. 电缆沟设置排水沟 100mm（宽）*50mm （深），电缆沟集水坑每隔 50米和最低点设置集
水坑，为防止排水系统倒灌，设计考虑集水坑设置临时排水泵排水。
学习参考
3、开始施工的条件及施工准备工作；
(1) 施工条件：
已完成电缆沟结构施工，混凝土强度达到 70%，电缆沟结构防水完成且沟内垃圾清理干净 ，方
可进行支架安装。
(2) 技术准备：
① .施工前要认真对工程施工人员进行技术交底，让每一位施工人员弄清技术要求、技术标
准和施工方法。
② •明确设计要求，严格按照图纸施工及《民用建筑电气设计与施工室外布线》 08D800-7。
(3) 机具准备：
① •现场临时用电布置满足要求，三级箱验收合格。
② .1.主要材料
40*4角钢、30*4角钢、、40X 4镀锌扁钢、M10X 120加长膨胀螺栓、套管、 M10螺母、垫圈10、
14mm占头、J422焊条、油漆等。
2. 主要工具
卷尺、线坠、水平尺、直角尺、靠尺、钻机、逆变焊机、手锤、扳手、毛刷等。
3 •安全用具
安全帽、绝缘鞋、电焊手套、防护眼镜等。
4、施工工艺；
主架、层架加工制作T主架、层架焊接T刷防锈漆、面漆T弹线定位T钻孔T膨胀螺栓安装
-支架安装-接地施工
(1)主架、层架加工制作及焊接
1. 制作材料为主架 L40*4角钢、层架L30*4的角钢。
2. 图 1-1 和 1-2 中 a 为 300mm
3. 支架与层架连接采用焊接，三面施焊且满焊。
学习参考
4. 图1-1和1-2中，且在支架中间位置加装一只膨胀螺栓，位置如图所示。
学习参考
图1-3 1.3 X 1.0电缆沟支架安装尺寸示意
图1-1 1.3*1.0 的电缆沟支架制作示意图
图 1-2 1.3*1.5
的电缆沟支架制作示意图
人行道路甫
标鬲
学习参考
(2 )支架刷漆
将加工制作好的成品支架用灰色防锈漆刷一遍，注重在焊接处刷漆。(暂定用灰色或黄色面
漆刷一遍)
(3 )弹线定位、支架安装
1. 弹线定位参照图图 1-3 1.3 X 1.0电缆沟支架安装尺寸示意和图 1-4 1.3 X 1.5电缆沟
支架安装尺寸示意
2. 支架安装
1.膨胀螺栓安装
(4) 接地
图1-4 1.3 X 1.5电缆沟支架安装尺寸
钻头打孔 T 砸入金属膨胀螺栓 T 扳手紧固
学习参考
电缆沟接地两侧采用 40*4的通长镀锌扁钢，扁钢于每一处支架可靠焊接，且在综合管沟的
十字路口（ 5号路两处、1号路与2号路交叉口一处、1号路南校门一处、7号路一处、 苏仪建
一处）接地处引出接地扁钢与电缆沟接地扁钢可靠焊接，焊口处刷防腐漆，再用灰色防锈 漆刷
一遍。
（5）电缆沟支架细部做法
1.电缆沟45°转角段支架安装示意
2.电缆沟90°转角段支架安装示意
3.电缆沟分支段支架安装示意
1号路江
学习参考
活为頁
茱
4.电缆沟交叉段支架安装示意
5、质量标准;
(1)金属膨胀螺栓安装
学习参考
金属膨胀螺栓安装要求：
适用于混凝土构件及实心砖墙上，不适用于空心砖墙。
钻孔直径的误差不得超过 +0.5〜-0.3mm；深度误差不得超过+3mm钻孔后应将孔内残存的碎 屑清除干
净。
螺栓固定后，其头部偏斜值不应大于 2mm
螺栓及套管的质量应符合产品的技术条件。
采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定， 采用扳手与
顶爆螺丝连接牢固。
金属膨胀螺栓安装方法：
首先沿着墙壁或顶板根据设计图进行弹线定位，标出固定点的位置。
根据支架式吊架承受的荷重，选择相应的金属膨胀螺栓及钻头，所选钻头长度应大于套管长 度。
打孔的深度应以将套管全部埋入墙内或顶板内后，表现平齐为宜。
应先清除干净打好的孔洞内的碎屑，然后再用木锤或垫上木块后，用铁锤将膨胀螺栓敲进洞 内，应保证
套管与建筑物表面平齐，螺栓端都外露，敲击时不得损伤螺栓的丝扣。
埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
(2 )层架焊接
焊接要求：
两遍施焊，保证焊接牢固，无显著变形、无砂眼、虚焊、无焊瘤，焊缝饱满、除净焊渣。
(3) 电缆支架安装
支架最上层及最下层至沟顶、地面的距离应符合设计尺寸。角钢应平直，无明显扭曲。且电缆支 架应与电缆
沟同坡度。
电缆支架安装允许偏差：如图表格 1
表格1
序号 项目 允许偏差 检查距离 检查频率 检查方法
1 支架间距 ± 50mm 20m 4
用卷尺量
学习参考
2 相邻支架咼差 ± 5mm 20m 4
用卷尺量
3 与底板垂直度 ± 2mm 20m 4
线坠
（4） 刷漆
刷漆要求：
防锈漆完全遮盖支架，油漆应涂刷完整、均匀，无滴流、无花脸。
（5） 接地
接地要求：接地施工完场后接地电阻阻值小于 10欧姆。
6、 安全、环保、文明施工等技术措施；
（1） 使用电焊机时，外壳必须接地良好，戴防护面罩及绝缘手套，焊钳及电源线不得有破 损，动焊
前，必须清理现场易燃物。
（2） 施工现场有足够照明，配电箱及线路良好，电源线应挂起，严禁在地上乱拖乱拉。
（3 ）电缆支架安装时，其下方不应有人停留。进入现场应戴好安全帽。
（4） 使用电气设备、电动工具要有可靠的保护接地（接零）措施。钻孔时，要戴好防护眼 镜，工作地
点下方不得站人。
（5） 垃圾要做到及时清理，集中堆放。
（7）严禁在施工现场吸烟，注意防火。
7、 成品保护措施；
安装过程避免磕碰破坏到电缆支架的防腐层，焊接接地线时避免大面积灼伤电缆支架，焊接 完成后敲掉
焊渣并及时添加防腐层。支架安装完毕后避免重物磕碰以免使支架弯曲变形。在电缆 支架上端焊接接地线
时，避免焊渣落在支架上，造成支架表面不光滑，同时应注意保持电缆沟主 体结构完整和墙面清洁。
8、 其他应注意的问题；
（1）支架固定不牢，主要原因是金属膨胀螺栓的螺母未拧紧，应及时将螺栓上的螺母拧紧。 金属膨胀
螺栓固定不牢，或吃墙过深或出墙过多，钻孔偏差过大造成松动，应及时修复。
学习参考
(2) 支架焊接处求做防腐处理，应及时补刷遗漏处的防锈漆。
(3) 保护地线的线径和压接螺丝的直径匹配，应全部按规范要求执行。
交底人 审核人 接受父底人
班组人员：
附图：电缆沟平面布置图
学习参考

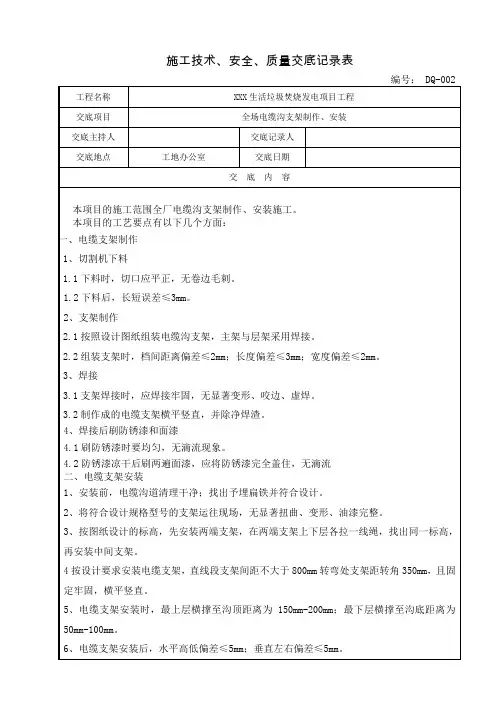

2全厂电缆沟支架技术交底
5、电缆支架安装时，最上层横撑至沟顶距离为150mm-200mm；最下层横撑至沟底距离为50mm-100mm。
6、电缆支架安装后，水平高低偏差≤5mm；垂直左右偏差≤5mm。
7、电缆支架应与接地网有≥2个明显的接地点并可靠连接。
1.2下料后，长短误差≤3mm。
2、支架制作
2.1按照设计图纸组装电缆沟支架，主架与层架采用焊接。
2.2组装支架时，档间距离偏差≤2mm；长度偏差≤3mm；宽度偏差≤2mm。
3、焊接
3.1支架焊接时，应焊接牢固，无显著变形、咬边、虚焊。
3.2制作成的电缆支架横平竖直，并除净焊渣。
4、焊接后刷防锈漆和面漆
4.1刷防锈漆时要均匀，无滴流现象。
4.2防锈漆凉干后刷两遍面漆，应将防锈漆完全盖住，无滴流
二、电缆支架安装
1、安装前，电缆沟道清理干净；找出予埋扁铁并符合设计。
2、将符合设计规格型号的支架运往现场，无显著扭曲、变形、油漆完整。
3、按图纸设计的标高，先安装两端支架，在两端支架上下层各拉一线绳，找出同一标高，再安装中间支架。
支架安装完后，除去焊渣，做防锈防腐处理。
三、安全管理、文明施工及环境保护
1 进入施工现场必须正确佩戴安全帽，高空作业正确系挂安全带，衣着灵便，穿软底防滑鞋。
2 施工用的电源必须安全可靠，电源线、电焊线需绝缘良好。
3 施工现场的材料堆放整齐，不堵塞通道，当天的废料当天收回，做到施工过程场地清。
4 使用电动工具接线或接零应良好可靠，并装设合格的漏电保护器
5施工中，焊接后所剩余的电焊条头，必须统一收集，放到指定的垃圾箱中，不得在施工现场乱仍。
