太阳能发电毕业论文

摘要 (1)

第1章引言 (2)

1.1传统化石燃料的开发使用会带来一系列的问题 (2)

1.2太阳能具有的优点 (4)

1.3太阳能的缺点如下 (4)

1.4我国太阳能利用状况 (5)

1.5 国外太阳能产业发展政策体系比较分析 (6)

1.5.1国外太阳能产业发展政策现状 (7)

1.5.2国外太阳能产业发展政策的成功实践 (7)

第2章太阳能光伏发电 (13)

2. 1太阳能光伏系统简介 (14)

2.1.1太阳能光伏发电的发展历史 (14)

2.2.1光伏系统基本组成 (15)

2.2.2光伏系统的分类 (17)

2.2.3光伏系统的应用 (17)

2.3 国外光伏发电技术的发展 (18)

2.4光伏发电技术面临的问题 (21)

第3章太阳能电池 (22)

3.1太阳能电池的工作原理 (22)

32太阳能电池的分类 (23)

3.2.1按结构分类 (23)

3.2.2按材料分类 (24)

3.2.3太阳能电池新材料 (27)

3.2.4太阳能电池新工艺 (28)

3.3影响太阳能电池转换效率的主要因素 (29)

第5章结论 (30)

5.1研究总结 (30)

5.2有待深入研究的问题 (32)

5.3 进一步完善中国太阳能产业发展政策的思考 (32)

5.3.1完善太阳能产业发展法律法规体系 (33)

5.3.2完善技术支持政策体系 (34)

5.4强化市场支撑政策体系 (37)

参考文献 (38)

摘要

在地球环境污染和能源形势日趋严峻的今天，太阳能作为一种新型的绿色可再生能源，具有储量大、利用经济、清洁环保等优点，越来越受到人们的重视，太阳能发电技术的应用更是目前关注的焦点。本文综述了太阳能发电的发展概况、研究动态及应用前景。并对太阳能电池板的工作原理进行介绍，还介绍和分析了电源逆变技术的相关理论和实现方法，并根据这些理论设计了带有自调节功能的太阳能发电装置.

关键词

光伏发电；热气流发电；温差发电；太阳能电池；烟囱发电

Abstract

With the background of serious pollution and energy crisis today; the solar energy, as a novel green and renewable energy, which is abundant, economic and non-pollution, attracts lots of attentions; and the application of the solar thermoelectric and photovoltaic energy technology has been the focus which people attend to. The survey, development and application foreground of solar thermoelectric and photovoltaic energy technology are given and the study of solar hybrid generator system are presented。and the significance of solar power has been presented too. The work principle of solar panels has been introduced and the related theory and method were also descripted in detail. In addition, the solar power device with regulating function has been designed which based on

the above theories.

Key words

photovoltaic power; Solar hot air-flows power thermoelectric power; Solar cell; chimney power.

第1章引言

能源是现代社会存在和发展的基石。随着全球经济社会的不断发展，能源消费也相应的持续增长。随着时间的推移，化石能源的稀缺性越来越突显，且这种稀缺性也逐渐在能源商品的价格上反应出来。在化石能源供应日趋紧的背景下，大规模的开发和利用可再生能源已成为未来各国能源战略中的重要组成部分。1.1传统化石燃料的开发使用会带来一系列的问题

(1)能源短缺

由于常规能源的有限性和分布的不均匀性，造成了世界上大部分国家能源供应不足，不能满足其经济发展的需要。从长远来看，全球已探明的石油储量只能用到2020年，天然气也只能延续到2040年左右，即使储量丰富的煤炭资源也只能维持二三百年。因此，如不尽早找到化石能源的替代能源，人类迟早将面临化石燃料枯竭的危机局面。

(2)环境污染

当前，由于燃烧煤、石油等化石燃料，每年有数十万吨硫等有害物质抛向天空，使大气环境遭到严重污染，直接影响居民的身体健康和生活质量;局部

地区形成酸雨，严重污染水土。这些问题最终将迫使人们改变能源结构，依靠利用太阳能等可再生洁净能源来解决。

(3)温室效应

化石能源的利用不仅造成环境污染，同时由于排放大量的温室气体而产生温室效应，引起全球气候变化。这一问题己提到全球的议事日程，其影响甚至

己超过了对环境的污染，有关国际组织已召开多次会议，限制各国COZ等温室气体的排放量。

太阳能具有资源丰富、取之不尽、用之不竭、处处均可开发利用、无需开采和运输、不会污染环境和破坏生态平衡等特点。我国是太阳能资源十分丰富的国家之一，太阳能的开发利用将有巨大的潜力和市场前景，它不仅能带来良好的社会效益和环境效益，而且还具有明显的经济效益，是一个十分诱人的新能源与可再生能源。

太阳是地球永恒的能源，它以光辐射的形式每秒钟向太空发射约3.8×10 20 MW能量，其中1/（22×10^8 ）投射到地球表面。到达地球大气层外的太阳辐射能为132.8～141.8MW/cm2,被大气反射、散射、或吸收之后，约有70%投射到地面。地球上一年中接收到的太阳能辐射高达1.8×10^18 KW?h，是全球能耗的数万倍。

巨大的太阳能是地球万物生长之源，除了其永恒和巨大外，它还具有广泛性、分散性、随机性、间歇性、区域性和清洁性等特点。在石油、天然气和核矿藏日趋枯竭的今天，充分利用太阳能显然具有持续供能和环境保护的双重意义。

1.2太阳能具有的优点

（1）普遍。普照，处处都有太阳能，可以就地利用，不需要到处寻找，更不需要火车、轮船、汽车等日夜不停运输。这对解决偏远地区以及交通不便的乡村、海岛的能源供应，具有很大的优越性。

（2）无害。利用太阳能作为能源，没有废渣、废料、废水、废气排出，没有噪音，不产生对人体有害的物质，因而不会污染环境，没有公害（3）长久。只要有太阳存在，就有太阳能。因此利用太阳能作为能源，可以说是取之不尽用之不竭。

（4）巨大。一年到达地面的太阳能总量，要比地球上现在每年消耗的各种能源的总量大几万倍。

1.3太阳能的缺点如下

（1）分散性。分散性即能量密度低。晴朗白昼的正午，在垂直于太方向上的地面上，1m2面积所能接受的太阳能平均只有1KW左右。作为一种能源，这样的能量密度是很低的

（2）随机性。由于受气候、季节等因素的影响，到达某一地面的太阳直接辐射能是极不稳定的。

（3）间歇性。到达地面的太阳能随昼夜的交替而变化。这就使得大多数太阳能设备夜间无法工作。为克服夜间没有太阳直接辐射、散射也很微弱造成的困难，就需要研究和配备储能设备，以便在晴天把太阳能收集并储存起来，供夜晚或阴雨天使用。

1.4我国太阳能利用状况

我国幅员广大，有着十分丰富的太阳能资源。据估算，我国陆地表面每年接收的太阳辐射能约为50x10'kJ，全国各地太阳年辐射总量达335～837kJ/cm2,中值为586kJ/cm2。从全国太阳年辐射总量的分布来看，、、新疆、南部、、北部、、、、西部、中部和西南部、东南部、东南部、岛东部和西部以及省的西南部等广区的太阳辐射总量很大。尤其是青藏高原地区最大，那里平均海拔高度在4000m以上，大气层薄而清洁，透明度好，纬度低，日照时间长。例如被人们称为“日光城”的市，1961年至1970年的平均值，年平均日照时间3005.7h，相对日照为68，年平均晴天为108.5天，阴天为98.8天，年平均云量为4.8太阳总辐射为816kJ/cm 2，比全国其它省区和同纬度的地区都高。全国以和两省的太阳年辐射总量最小，其中尤以盆地为最，那里雨多、雾多，晴天较少。例如素有“雾都”之称的市，年平均日照时数仅为1152.2h，相对日照为26，年平均晴天为24.7天，阴天达244.6天，年平均云量高8.4。其它地区的太阳年辐射总量居中。

我国太阳能资源分布的主要特点有:太阳能的高值中心和低值中心都处在北纬22o～35o“这一带，青藏高原是高值中心，盆地是低值中心;太阳年辐射总量，西部地区高于东部地区，而且除和新疆两个自治区外，基本上是南部低于北部。

按接受太阳能辐射量的大小，全国大致上可分为五类地区:

一类地区

全年日照时数为3200-3300小时，辐射量在670-837kJ/cm2。相当于225～285kg标准煤燃烧所发出的热量。主要包括青藏高原、北部、北部和新疆南部等地。这是我国太阳能资源最丰富的地区，与印度和巴基斯坦北部的太阳能资源相

当。特别是，地势高，太的透明度也好，太阳辐射总量最高值达921kJ/cm，仅次于撒哈拉大沙漠，居世界第二位，其中是世界著名的城。

二类地区

全年日照时数为3000～3200小时，辐射量在586～670kJ/cm2，相当于200～225kg标准煤燃烧所发出的热量。主要包括西北部、北部、南部、南部、中部、东部、东南部和新疆南部等地。此区为我国太阳能资源较丰富区。

三类地区

全年日照时数为2200～3000小时，辐射量在502～586kJ/cm2，相当于170～200kg标准煤燃烧所发出的热量。主要包括、、东南部、南部、新疆北部、、、、北部、东南部、南部、南部、北部和北部等地。

四类地区

全年日照时数为1400～2200小时，辐射量在419～502kJ/cm2。相当于140～170kg标准煤燃烧所发出的热量。主要是长江中下游、、和的一部分地区，春夏多阴雨，秋冬季太阳能资源还可以。

.五类地区

全年日照时数约1000～1400小时，辐射量在335～419kJ/cm2。相当于115～140kg标准煤燃烧所发出的热量。主要包括、两省。此区是我国太阳能资源最少的地区。

1.5 国外太阳能产业发展政策体系比较分析

“太阳能应用的快速增长是从1970年开始的，在一定程度上归因于人们越来越关注化石燃料供应的减少，但这也是由于人们越来越关注环境问题”。为了解决

人类生存问题，开发和利用太阳能已经成为世界各国的一种战略选择。对此，世界各国政府都把太阳能发展政策作为其政府公共政策的一个重要组成部分。从全世界能源消费的角度来看:“自1970年到2000年，一次能源消费从4900增加到8752百万吨油当量(mtoe)，30年增长了79%。另外，根据国际能源机构(IEA)的预测"2030年世界的一次能源需求量将达到152.7亿吨油当量(TOE )比2000年增加66% 。"因此，各国政府都通过一系的太阳能产业发展扶持政策，使得太阳能产业经历了一个前所未有的跳跃式发展时期。

1.5.1国外太阳能产业发展政策现状

发展太阳能是人类理想的替代化石能源的有效途径，各国政府都极关注太阳能的开发和利用，通过政策激励市场的手段，不断地提高太阳能利用的技术水平。当今社会，规模经济越来越发挥着重要的作用，“到2020年太阳能光伏价格有望跌至每千瓦时15美分以下。

1.5.2国外太阳能产业发展政策的成功实践

发达国家太阳能产业的开发利用技术和发展政策都已成熟，并进入大规模生产阶段。其代表国家有:美国、德国、日本、英国、以色列等，其相应的作法十分具有借鉴意义。

1.5.

2.1美国实践

美国作为全世界最大的能源消费国，历届政府都将开发新能源确定为能源政策重点。因此，美国太阳能产业发展政策激励力度大，并且能较好地协调各方利益关系。因此，太阳能产业发展迅速，与太阳能热水系统(主要是平板式集热器)

太阳能光伏发电系统(PVsyst运用)

扬州大学能源与动力工程学院本科生课程设计题目：北京市发电系统设计课程：太阳能光伏发电系统设计专业：电气工程及其自动化班级：电气0703 姓名：严小波指导教师：夏扬完成日期： 2011年3月11日

目录 1光伏软件Meteonorm和PVsyst的介绍---------------------------------------------3 1.1 Meteonorm--------------------------------------------------------------------------3 1.2 PVsyst-------------------------------------------------------------------------------4 2中国北京市光照辐射气象资料-------------------------------------------------------11 3独立光伏系统设计----------------------------------------------------------------------13 3.1负载计算（功率1kw，2kw，3kw，4kw，5kw）-----------------------------13 3.2蓄电池容量设计（电压：24V，48V）----------------------------------------13 3.3太阳能电池板容量设计，倾角设计--------------------------------------------13 3.4太阳能电池板安装间隔计算及作图。-----------------------------------------16 3.5逆变器选型--------------------------------------------------------------------------17 3.6控制器选型--------------------------------------------------------------------------17 3.7系统发电量预估--------------------------------------------------------------------18

非晶硅太阳能电池研究毕业论文

非晶硅太阳能电池赵准（吉首大学物理与机电工程学院，湖南吉首 416000）摘要：随着煤炭、石油等现有能源的频频告急和生态环境的恶化．使得人类不得不尽快寻找新的清洁能源和可再生资源。其中包括水能、风能和太阳能，而太阳能以其储量巨大、安全、清洁等优势使其必将成为21世纪的最主要能源之一。太阳是一个巨大的能源，其辐射出来的功率约为其中有被地球截取，这部分能量约有的能量闯过大气层到达地面，在正对太阳的每一平方米地球表面上能接受到1kw左右的能量。目前分为光热发电和光伏发电两种形式。太阳能热发电是利用聚光集热器把太阳能聚集起来，将一定的工质加热到较高的温度（通常为几百摄氏度到上千摄氏度），然后通过常规的热机动发电机发电或通过其他发电技术将其转换成电能。光伏发电是利用界面的而将光能直接转变为电能的一种技术。目前光—电转换器有两种：一种是光—伽伐尼电池，另一种是光伏效应。由一个或多个太阳能电池片组成的太阳能电池板称为光伏组件，将光伏组件串联起来再配合上功率控制器等部件就形成了光伏发电装置。因为光伏发电规模大小随意、能独立发电、建设时间短、维护起来也简单．所以从70年代开始光伏发电技术得到迅速发展，日本、德国、美国都大力发展光伏产业，他们走在了世界的前列，我国在光伏研究和产业方面也奋起直追，现在以每年20％的速度迅速发展。关键词：光伏发电；太阳能电池；硅基太阳能电池；非晶硅太阳能电池

1.引言 1976年卡尔松和路昂斯基报告了无定形硅（简称a一Si）薄膜太阳电他的诞生。当时、面积样品的光电转换效率为2．4％。时隔20多年，a一Si太阳电池现在已发展成为最实用廉价的太阳电池品种之一。非晶硅科技已转化为一个大规模的产业，世界上总组件生产能力每年在50MW以上，组件及相关产品销售额在10亿美元以上。应用范围小到手表、计算器电源大到10Mw级的独立电站。涉及诸多品种的电子消费品、照明和家用电源、农牧业抽水、广播通讯台站电源及中小型联网电站等。a一Si太阳电池成了光伏能源中的一支生力军，对整个洁净可再生能源发展起了巨大的推动作用。非晶硅太阳电他的诞生、发展过程是生动、复杂和曲折的，全面总结其中的经验教训对于进一步推动薄膜非晶硅太阳电池领域的科技进步和相关高新技术产业的发展有着重要意义。况且，由于从非晶硅材料及其太阳电池研究到有关新兴产业的发展是科学技术转化为生产力的典型事例，其中的规律性对其它新兴科技领域和相关产业的发展也会有有益的启示。本文将追述非晶硅太阳电他的诞生、发展过程，简要评述其中的关键之点，指出进一步发展的方向。 2.太阳能电池概述 .太阳能电池原理太阳能电池是通过光电效应或者光化学效应把光能转化成电能的装置。太阳能电池以光电效应工作的结晶体太阳能电池和薄膜式太阳能电池为主流，而以光化学效应工作的湿式太阳能电池则还处于萌芽阶段。太阳能电池工作原理的基础是半导体PN结的光生伏特效应。所谓光生伏特效应就是当物体受到光照时，物体内的电荷分布状态发生变化而产生电动势和电流的一种效应。为了理解太阳能电池的运做，我们需要考虑材料的属性并且同时考虑太阳光的属性。太阳能电池包括两种类型材料，通常意义上的P型硅和N型硅。在纯净的硅晶体中，自由电子和空穴的数目是相等的。如果在硅晶体掺杂了能俘获电子的硼、铝、镓、铟等杂质元素，那么就构成P型半导体。如果在硅晶体面中掺入能够释放电子的磷、砷、锑等杂质元素，那么就构成了N型半导体。若把这两种半导体结合在一起，由于电子和空穴的扩散，在交接面处便会形成PN结，并在结的两边形成内建电场。太阳光照在半导体 p-n结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由n 区流向p区，电子由p区流向n区，接通电路后就形成电流。这就是光电效应，也是太阳能电池的工作原理。太阳能电池种类太阳能电池的种类有很多，按材料来分，有硅基太阳能电池（单晶，多晶，非晶），化合物半导体太阳能电池（砷化镓（GaAs），磷化铟（InP），碲化镉（CdTe）, 铜铟镓硒（CIGS）），有机聚合物太阳能电池(酞青，聚乙炔)，染料敏化太阳能电池，纳米晶太阳能电池；按结构来分，有体结晶型太阳能电池和薄膜太阳能电池。

太阳能光伏发电系统_毕业论文

毕业论文题目太阳能光伏发电系统学院 __________江西太阳能科技职业学院___ 专业 _________光伏发电技术及应用___ __

摘要本系统采用C8051F020为控制核心，实现了模拟太阳能光伏发电系统的功能。该系统主要通过太阳能储蓄电能，通过正弦波脉宽调制技术（SPWM）控制全桥逆变将直流电变为交流电，再经过变压器将电压变为所需的电压。该系统具有最大功率追踪（MPPT），输出电压与给定参考电压频率、相位同步，欠压、过流保护，欠压保护的自动恢复等功能，且具有LCD屏幕显示功能。关键词：C8051F020 SPWM MPPT 欠压过流保护 Abstract This system uses C8051F020 simulation of solar photovoltaic power generation system to control the core functions. The system is mainly electricity through the solar savings by sinusoidal pulse width modulation (SPWM) control full-bridge inverter direct current into alternating current, and then through the transformer voltage into the required voltage. The system has the maximum power point tracking (MPPT), output voltage with a given reference voltage frequency and phase synchronization, undervoltage, overcurrent protection, undervoltage protection, automatic recovery, and the LCD screen display Keywords：C8051F020 SPWM MPPT Under-voltage over-current protection

家用太阳能发电系统DIY(转载)

自制家用太阳能发电照明系统（转载）太阳能发电系统由太阳能电池、太阳能充放电控制器、铅酸免维护蓄电池、逆变器和照明灯具组成。太阳能电池（30W）一般使用单晶硅/多晶硅太阳能电池，体积小，光电转换效率高。现在的价格平均为30元/W，封装后的成品会略贵些。建议购买成品，质量和稳定性有保证。本人使用30W单晶硅太阳能电池，设计寿命为25年，使用不锈钢支架安装于阳台外（可在铝合金门窗加工店定制），横向摆放可使抗风性更好，如图1。 For personal use only in study and research; not for commercial use

图1 太阳能充放电控制器（12V/10A）太阳能充放电控制器是专为太阳能直流供电系统设计的，目的是为了提供过充、过放、电子短路、过载保护，在10W以上的太阳能系统中，是必不可少的，相当于整个系统的心脏。控制器的空载损耗仅为6mA，非常省电。太阳能充放电控制器有三对正负极接口，分别接太阳能电池、蓄电池和负载，如图2。控制器的选购跟负载有关，如负载超过120W，需要选用12V/20A的控制器。图2 铅酸免维护蓄电池（12V/24AH）

在有些国家的太阳能系统中，可以直接通过逆变器转为交流电后输到电网，由政府收购，然后晚上再从电网问政府买电，如果发电量大还可以赚钱，也节约了蓄电池的成本。但我国目前还没有类似收购计划，电表也是单向运转的，如果将电输到电网，还会增加每月电费开支，所以使用蓄电池来存储白天所发的电量以供夜间使用，如图3。蓄电池建议选择铅酸免维护蓄电池，不用加水，使用方便。蓄电池的容量不能选太小，因为太小会浪费太阳能电池所发电量；也不能选太大，因为长时间处于未充满状态会影响电池寿命。一般情况下，以两天可以充满电池为宜。图3 逆变器（70W）现在市面上有很多车载逆变器，转换效率高，价格便宜。因车载逆变器也是12V输入，所以用来当太阳能发电系统的逆变器正好合适。经测

太阳能光伏发电毕业设计论文

. .. . 目录设计总说明 ................................................................................................................... I Introduction .............................................................................................................. III 1 绪论 . (1) 1.1 太阳能光伏发电的研究背景 (1) 1.2 太阳能光伏发电发展历程与现状 (2) 1.3本文主要研究容和任务 (2) 2 光伏系统简介及光伏发电效率分析 (5) 2.1 太阳能光伏系统简介 (5) 2.1.1 光伏系统的基本组成 (5) 2.1.2 光伏系统的分类 (6) 2.2光伏电池特性分析 (7) 2.2.1太阳能电池原理及分类 (9) 2.2.2太阳能电池输出特性 (11) 2.2.3太阳能电池工程用数学模型 (12) 2.3铅酸蓄电池 (13) 铅酸蓄电池充电控制方法 (14) 2.4 影响太阳能光伏发电效率的因素 (15) 2.5提高太阳能光伏发电效率需进一步解决的问题 (18) 3 最大功率点跟踪(MPPT)的研究 (19) 3.1 最大功率点跟踪的概念 (19) ..w..

. .. . 3.2 MPPT原理 (19) 3.3 光伏系统最大功率点跟踪控制方法研究 (20) 3.3.1 定电压跟踪法(Constant Voltage Tracking，CVT) (21) 3.3.2 扰动观察法(P&O，Perturbation and observation method) (22) 3.3.3 导纳增量法 (24) 3.3.4基于梯度变步长的导纳增量法 (26) 4 DC-DC变换器的设计 (27) ..w..

2021年太阳能光伏发电系统基本组成

太阳能光伏发电系统基本组成欧阳光明（2021.03.07）太阳能发电分为光热发电和光伏发电。通常说的太阳能发电指的是太阳能光伏发电，简称“光电”。光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。这种技术的关键元件是太阳能电池。太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。理论上讲，光伏发电技术可以用于任何需要电源的场合，上至航天器，下至家用电源，大到兆瓦级电站，小到玩具，光伏电源无处不在。太阳能光伏发电的最基本元件是太阳能电池（片），有单晶硅、多晶硅、非晶硅和薄膜电池等。其中，单晶和多晶电池用量最大，非晶电池用于一些小系统和计算器辅助电源等。中国国产晶体硅电池效率在10至13％左右，国际上同类产品效率约12至14％。由一个或多个太阳能电池片组成的太阳能电池板称为光伏组件。太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池（组）组成。如输出电源为交流220V或110V，还需要配置逆变器。各部分的作用为：（一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。其作用是将太阳

的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。太阳能电池板的质量和成本将直接决定整个系统的质量和成本。（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方，合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项。（三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。其作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。（四）逆变器：在很多场合，都需要提供220V AC、110V AC 的交流电源。由于太阳能的直接输出一般都是12V DC、24V DC、48V DC。为能向220V AC的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。在某些场合，需要使用多种电压的负载时，也要用到DC-DC 逆变器，如将24V DC的电能转换成5V DC的电能（注意，不是简单的降压）。

太阳能发电系统的设计分析

太阳能发电系统的设计分析发表时间：2018-06-04T16:55:59.477Z 来源：《基层建设》2018年第10期作者：林刚张少利[导读] 摘要：在太阳能的有效利用中，太阳能发电是最具活力的研究领域，也是最受瞩目的项目之一。江苏四季沐歌有限公司江苏省连云港市 222000 摘要：在太阳能的有效利用中，太阳能发电是最具活力的研究领域，也是最受瞩目的项目之一。太阳能发电系统采用太阳能电池阵列、太阳能控制器、蓄电池（组）、DC/AC 逆变器（并网/不并网）、低压输配电网及交、直流负载等部分组成。下面就谈谈自己对太阳能发电系统的设计的看法。关键词：太阳能；发电系统；设计太阳能电池发电是基于“光生伏打效应”的原理，利用充电效应把太阳辐射直接转化为电能。太阳能具有永久性、清洁性和灵活性三大优点，是其他能源无法比拟的。总之，太阳能发电的过程没有机械转动部件也燃料消耗，不排放包括温室气体在内的任何有害物质，无噪音、无环境污染，太阳能资源分布广泛没有地域限制。维修保养简单，维护费用低，运行可靠性、稳定性好。无需架设输电线路即可就地发电供电及建设周期短。 1太阳能的特点利用太阳能发电有两大类型，一类是太阳光发电（亦称太阳能光发电），另一类是太阳热发电（亦称太阳能热发电）。太阳能光发电是将太阳能直接转变成电能的一种发电方式。它包括光伏发电、光化学发电、光感应发电和光生物发电四种形式，在光化学发电中有电化学光伏电池、光电解电池和光催化电池。太阳能是一种普遍存在的能源，并且无需采集、运输就可以直接开发利用；其次，太阳能作为一种清洁能源，对环境不会造成任何损害，在环保意识逐步提高的今天，值得推广应用；有数据显示，4年地球接受到的太阳能相当于130万亿吨煤产生的能量，应用潜力巨大；此外，太阳能量可持续时间如果用地球的寿命来换算，儿乎是取之不尽用之不竭的。然而，与此同时，太阳能的利用目前还存在一些问题，比如太阳能虽然普遍存在，但是也存在严重的不稳定性，同时总量虽大但是能流密度却相对较低，并且人类对于太阳能的利用率还处于较低的水平，同时应用成本也较高。 2太阳能发电系统太阳能发电系统分为独立发电系统与并网发电系统：独立发电系统也叫离网发电系统。主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。并网发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电后直接接入公共电网。并网发电系统有集中式大型并网电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。但这种电站投资大、建设周期长、占地面积大，目前还没有太大发展。而分散式小型并网发电系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是目前并网发电的主流。太阳能电池板、太阳能控制器、蓄电池组是太阳能发电系统的主要组成部分，此外逆变器也是常见的辅助设备，用于输出合适交流电太阳能电池板的主要功能是转换太阳的辐射能为电能，送往电池组中进行存储，并推动负载作用，是太阳能发电系统中最核心、最有价值的组成部分，它的质量也直接决定了整个太阳能发电系统的质量。太阳能控制器负责对整个太阳能发电系统进行监控，并对蓄电池组起到一个保护的作用，此外，部分控制器可能还兼具有光控和时控功能。值得注意的是，一个合格的控制器在温差较大的地方，还应该配备温差补偿功能。太阳能蓄电池组的功能，就是将太阳能发电系统产生的电能储存起来以备用，铅酸电池、镍氢电池、镍锅电池或铿电池是最常见的蓄电池种类，除铅酸电池外，主要用于小微型的太阳能发电系统中。我们知道，太阳能直接输出的电能为12VDC，24VDC，48VDC，而我们日常使用的电能则为220VAC，110VAC，囚此逆变器的主要作用就是为我们提供合适的电能。 3太阳能发电系统的效率在太阳能发电系统中，系统的总效率ηese由电池组件的PV转换率、控制器效率、蓄电池效率、逆变器效率及负载的效率等组成。但相对于太阳能电池技术来讲，要比控制器、逆变器及照明负载等其它单元的技术及生产水平要成熟得多，而且目前系统的转换率只有17%左右。因此提高电池组件的转换率，降低单位功率造价是太阳能发电产业化的重点和难点。太阳能电池问世以来，晶体硅作为主角材料保持着统治地位。目前对硅电池转换率的研究，主要围绕着加大吸能面，如双面电池，减小反射；运用吸杂技术减小半导体材料的复合；电池超薄型化；改进理论，建立新模型；聚光电池等。 4太阳能发电系统的运行 4.1并网全自动运行方式设计的太阳能发电系统产生的电能将直接分配到需要太阳能供电的用电负载上，包括楼道间照明以及地下停车场照明，不足的电力将由连接的电网进行补充调节。具体工作起来，就是太阳能发电系统在旱晚分别对太阳能电池板阵列的电压进行监测：旱上达到设定值即执行并网发电，并将产生的直流电经由逆变器转换为可供使用的交流电；晚上低于设定值时，并网发电系统将自动停止运行。 4.2并联运行方式太阳能发电系统并联运行方式与并网全自动运行方式在电能利用和调节方式上基本一致，是一个相对独立的发电系统。该方式的配电方式与柴油发电机的配电方式基本相同，即增加一路交流市电供电，将经逆变器转换的交流电和市电组成A'1'SE双电源自动切换，这是一种简单、灵活、独立的发电系统，A'1'SE双电源自动切换系统会在太阳能供电中断，或者供电不足的时候自动切换到市电供电，供电的可靠性也随之提高然而，并联运行方式也有一定缺点，那就是A'1'SE双电源自动切换的过程中，将会中断一段时间的供电，这将不利于一些用电设备的正常运行，甚至可能会造成一定的损坏。同时，考虑到太阳能发电的不稳定性，并联运行方式的用电量也很难达到平衡。不过，由于并联运行方式可以尽量更多的发挥太阳能的发电量，从而部分节约备用的蓄电池，进而节约投资。 5太阳能光伏发电需要考虑的因素 5.1地理位置及气象条件利用太阳能光伏发电必须要综合考虑各种因素，包括地点、纬度、经度、海拔等，太阳能每月的总辐射量。直接辐射量，年平均气温，最长连续阴雨天数，最大风速降雪及冰雹等特殊气象情况。 5.2最大负载及用电特性

太阳能发电系统毕业设计

太阳能发电系统设计 1引言从“蒸汽机”到“电动机”的一系列动力技术发明，人们逐渐认识到，能源技术的革新带动人类社会日益进步，对社会发展起着巨大的推动作用。但至今所采用的化石燃料能源带给人类文明与进步的同时，却因能源需求消耗的大幅提高以及随之而来的环境污染，形成了巨大的能源缺口，同时给环境造成巨大灾难。目前，油气资源的供不应求已成为我国经济发展的瓶颈，电力供应不容乐观，天然气用量迅速增长…… 最新的资料表明太阳光的充分利用，是最清洁，环保，取之不尽的可再生能源。太阳能的利用我国太阳能资源丰富，陆地每年接受的太阳辐射能，相当于2.431012tce，2/3国土面积的太阳能总辐射量超过0.6MJ/m2。如果将太阳能源充分加以利用，不仅有可能节省大量常规能源，而且有可能在某些区域完全利用太阳能采暖。目前，太阳能利用主要有两个途径，即光热和光伏。光伏是根据光生伏特效应原理，利用太阳能电池将太阳光能直接转化为电能。光伏发电在太阳能利用上是主流，前景好。太阳能原理太阳能电池发电的原理是基于半导体的光电效应，即一些半导体材料受到光照时，载流子数量会剧增，导电能力随之增强，这就是半导体的光敏特性。在晶体中电子的数目总是与核电荷数相一致，所以P(N)型硅对外部来说是电中性的。若将P(N)型硅放在阳光下照射，仅是被加热，外部看不出变化。但内部通过光的能量，电子从化学键中被释放，由此产生电子－空穴对，但在很短的时间内（在μS范围内）电子又被捕获，即电子和空穴 “复合”。 1 / 20

当 P 型和 N 型半导体结合在一起时，在两种半导体的交界面区域里会形成一个特殊的薄层，界面的 P 型一侧带负电，N 型一侧带正电。这是由于 P 型半导体多空穴，N 型半导体多自由电子，出现了浓度差。N 区的电子会扩散到 P 区，P 区的空穴会扩散到 N 区，一旦扩散就形成了一个由 N 指向 P 的 “内电场”，从而阻止扩散进行。达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是 P －N 结。至今为止，大多数太阳能电池厂家都是通过扩散工艺，在 P 型硅片上形成 N 型区，在两个区交界就形成了一个 P －N 结（即 N+ ／P ）。太阳能电池的基本结构就是一个大面积平面 P －N 结）如果光线照射在太阳能电池上并且光在界面层被吸收，具有足够能量的光子能够在 P 型硅和 N 型硅中将电子从共价键中激发，以致产生电子－空穴对。界面层附近的电子和空穴在复合晶片受光过程中，空穴(电子)往 P(N)区移之前，将通过空间电荷的电场作用被相互分离。电子向带正电的 N 区和空穴向带负电的 P 区运动。通过界面层晶片受光后，空穴(电子)从 P(N)区正(负)电极流出产生一个向外的可测试的电压。通过光照在界面层产生的电子－空穴对越多，电流越大。界面层吸收的光能越多，界面层即电池面积越大，在太阳能电池中形成的电流也越大。此即为光生伏特效应。光伏系统光伏系统是利用太阳电池组件和其他辅助设备将太阳能转换成电能的系统。一般分为独立系统、并网系统和混合系统。白天，在光照条件下，太阳电池组件产生一定的电动势，通过组件的串并联形成太阳能电池方阵，使得方阵电压达到系统输入电压的要求。再通过充放电控制器对蓄电池进行充电，将由光能转换而来的电能贮存起来。晚上，蓄电池组为逆变器提供输入电，通过逆变器的作用，将直流电转换成交流电， 2 / 20 的电荷分离，将在 P 区和 N 区之间

太阳能发电原理及应用论文

太阳能发电原理及应用指导老师：关键词：半导体，蓄电池，光伏充电控制器摘要：本文介绍了由本人所构想的一种新型干电池，由目前比较成熟的太阳能发电系统所得到灵感经过一定的理论分析和创造所发明的一种新型干电池。主要由太阳能半导体，蓄电池，光伏充电控制器构成。太阳能半导体产生“光生电流”，“光生电流”储存在蓄电池内，需要时通过电路释放出来，而光伏充电控制器则连接在半导体与蓄电池之间可以控制太阳能电池的输出电压, 可以保护电池不被过充, 同时, 也晚上太阳能电池不发电时, 防止蓄电池的电倒流。正文引言我国是电池生产和消费大国，去年电池的产量和消费高达140亿只，占世界总量的1/3。平均每人每年3.5枚。但我国目前的废旧电池的回收情况却令人非常担忧。据有关部门统计，北京市每年消耗2亿只电池，共计6000吨，1999年回收了60吨，回收率仅为1％，2005年的回收率也只有5％，回收量实在是微乎其微。上海市每年小号电池约4.5亿节，但每年回收量约50吨，不足每年耗量的1％，最近，来自上海市环保部门的一份报告显示，含铅最多的铅蓄电池回收率也比较低，150万只报废电瓶四处抛散。所以我就想到了太阳能干电池，太阳能干电池所耗太阳能无限可再生和零排放能源，对当地环境没有影响，可重复使用对于偏于地区手电筒照明，个类儿童玩具，各类家用遥控器。一方案设计发电原理：硅原子的外层电子壳层中有4个电子。在太阳辐照时，会摆脱原子核的束缚而成为自由电子，并同时在原来位置留出一个空穴。电子带负电；空穴带正电。在纯净的硅晶体中，自由电子和空穴的数目是相等的。如果在硅晶体中搀入能够俘获电子的3价杂质，如：硼，鋁，镓或铟等，就成了空穴型半导体，简称p型半导体。如果在硅晶体中搀入能够释放电子的磷，砷，或锑等5价杂质，就成了电子型半导体，简称n型半导体。 p-n结内建电场：

太阳能离网发电系统(20kWp)技术方案

20kWp太阳能离网发电系统技术方案桂林尚华新能源有限公司

（一）太阳能离网系统主要组成离网型光伏发电系统广泛应用于偏僻山区、无电区、海岛、通讯基站和路灯等应用场所。系统一般由太阳电池组件组成的光伏方阵、太阳能控制逆变一体机、蓄电池组、负载等构成。光伏方阵在有光照的情况下将太阳能转换为电能，通过太阳能控制逆变一体机给负载供电，同时给蓄电池组充电；在无光照时，由蓄电池给太阳能控制逆变一体机供电，再给交流负载供电。图1 离网型光伏发电系统示意图 (1) 太阳电池组件是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件，其作用是将太阳的辐射能量转换为直流电能； (2) 太阳能控制逆变一体机主要功能分为2部分，MPPT太阳能控制器和DC/AC双向充放电控制器，其作用是对太阳能电池组件所发的电能进行调节和控制，最大限度地对蓄电池进行充电，并对蓄电池起到过充电保护、过放电保护的作用。同时把组件和蓄电池的直流电逆变成交流

电，给交流负载使用。 (3) 蓄电池组其主要任务是贮能，以便在夜间或阴雨天保证负载用电。 (一) 主要组成部件介绍 2.1 太阳电池组件介绍图2 硅太阳电池组件结构图太阳电池组件是将太阳光能直接转变为直流电能的阳光发电装置。根据用户对功率和电压的不同要求，制成太阳电池组件单个使用，也可以数个太阳电池组件经过串联（以满足电压要求）和并联（以满足电流要求），形成供电阵列提供更大的电功率。太阳电池组件具有高面积比功率，长寿命和高可靠性的特点，在25年使用期限内，输出功率下降一般不超过20%。 2.2 太阳能控制逆变一体机介绍采用新一代的全数字控制技术，纯正弦波输出；太阳能控制器和逆变器集成于一体，方便使用；可以由太阳能电池板单独供电工作，也可以接入市电或发电机，实现太阳能/市电互补、太阳能/发电机互补；适用于电力缺乏和电网不稳定的地区，为其提供经济的电源解决方案。

家用太阳能发电系统-方案书(方案版)

太阳能离网发电系统设计方案书二0一一年五月

目录一、地理位置及光照情况...................................... 错误!未定义书签。二、系统概况及技术方案 (3) 三、设备材料及工程估算 (4) 四、负载需求及系统性能 (5) 1 负载需求 (5) 2 系统性能 (5) 五、施工及调试方案 (6) 1、工程范围 (6) 2、施工人员及指导 (6) 3、设备安装流程 (6) 4、安装及调试 (7)

二、系统概况及技术方案根据各种数据采集后计算所制定本太阳能离网发电系统，本系统将给别墅的三层用电负载进行供电，展示太阳能发电、储能、供电的过程并达到一定的环保节能的目的。图1 60kW太阳能离网发电系统方案图本系统主要由太阳能电池板、控制器、蓄电池、逆变器、稳压保护装置和ATS等组成，系统框图见图1。本系统中，负载为照明、电脑、电视和小功率电器等负载。为确保系统安全可靠运行，根据初步的预算，系统的安装容量设计为60kw。根据负载情况，采用夏季和冬季的发电量最大指标来设计系统。当系统供电不足时采用ATS装置切换到市电，以保持负载正常运行所需电量。ATS装置可确保太阳能离网发电系统供电和电力电网供电分离，在任何时候，只能取一种电源供电，系统运行的可靠安全性得到保障。

三、设备材料及工程估算主要元器件一览表序号代号名称型号规格数量单价小计1CELL1.1太阳能电池组件DC12V, 180W×34060000 2KP充电控制系统SYT-F10001 3INV逆变系统SYT-B1000Uin=99-155V,Uo=AC220V,4.6A1 4ATS1自动电源切换系统DR61T AC220V,500A1 5ATS2稳压保护装置SCU-A1 6BAT1.1密封式胶体蓄电池DC12V, 200Ah×20040000 7SPV防雷汇流箱SPVMB-164 主要材料一览表序号名称规格单位数量单价小计1聚氯乙烯绝缘电力电缆2x6mm2, 750V米约2000 2同上3x25mm2, 750V米约2000 工程造价估算序号项目规格单位数量单价小计1太阳能电池阵机架项1 蓄电池机架项1 可编辑修改

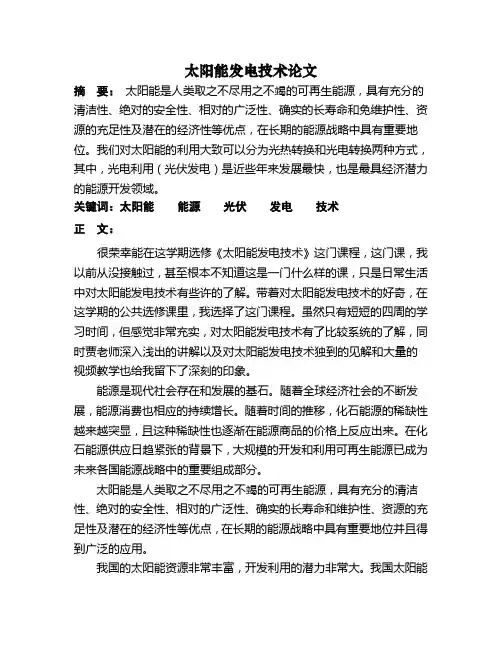

太阳能发电技术论文
