第3章 FPGA模块的结构、数据类型、变量和基本运算符号
parametBiblioteka r 是参数型数据的确认符，确认符后跟 着一个用逗号分隔开的赋值语句表。在每一个赋 值语句的右边必须是一个常数表达式。也就是说， 该表达式只能包含数字或先前已定义过的参数。 见下列： parameter msb=7; // 定义参数 msb 为常 量7 parameter e=25, f=29; //定义二个常数参数 parameter r=5.7; // 声明 r 为一个实型 参数 parameter byte_size=8, byte_msb=byte_size-1; //用常数表达式赋值 parameter average_delay = (r+f)/2; //用常数表达式赋值
参数型常数经常用于定义延迟时间和变量 宽度。在模块或实例引用时可通过参数传 递改变在被引用模块或实例中已定义的参 数。下面将通过一个例子说明在层次调用 的电路中改变参数的用法。 [ 例 1] ：在引用 Decode 实例时， D1，D2 的 Width 将 采 用 不 同 的 值 4 和 5 ， 且 D1 的 Polarity将为0。可用例子中所用的方法来 改 变 参 数 ， 即 用 # ( 4 , 0 ) 向 D1 中 传 递 Width=4,Polarity=0; 用 #(5) 向 D2 中传递 Width=5,Polarity仍为1。
在 Verilog 语言中运算符所带的操作数是不同的，按其 所带操作数的个数运算符可分为三种: 1) 单目运算符(unary operator):可以带一个操作数,操 作数放在运算符的右边。 2) 二目运算符(binary operator):可以带二个操作数, 操作数放在运算符的两边。 3) 三目运算符(ternary operator):可以带三个操作,这 三个操作数用三目运算符分隔开。见下例: clock = ~clock; // ~是一个单目取反运算符, clock是 操作数。 c = a | b; // 是一个二目按位或运算符 , a 和 b 是操 作数。 r = s ? t : u; // ?: 是一个三目条件运算符, s,t,u 是操作数。
二．参数型 在 Verilog HDL 中用 parameter 来定义常量 , 即用 parameter来定义一个标识符代表一个常量 ,称为 符号常量,即标识符形式的常量,采用标识符代表 一个常量可提高程序的可读性和可维护性。 parameter 型数据是一种常数型的数据，其说明 格式如下：
parameter 参数名 1 ＝表达式，参数名 2 ＝表达 式, … ， 参数名n＝表达式;
<数字>在这种描述方式中,采用缺省进制十进制。
在表达式中,位宽指明了数字的精确位数。例如: 一个4位二进制数的数字的位宽为4,一个4位十六 进制数的数字的位宽为 16( 因为每单个十六进制 数就要用4位二进制数来表示)。见下例: 8'b10101100 //位宽为8的数的二进制表示, 'b 表示二进制 8'ha2 //位宽为8的数的十六进制，'h表 示十六进制。
x和z值: 在数字电路中,x代表不定值,z代表高阻值。一个x可以用 来定义十六进制数的四位二进制数的状态 ,八进制数的三 位 , 二进制数的一位。 z 的表示方式同 x 类似。 z 还有一种 表达方式是可以写作?。在使用case表达式时建议使用这 种写法,以提高程序的可读性。见下例: 4'b10x0// 位宽为 4 的二进制数从低位数起第二位为不定 值 4'b101z// 位宽为 4 的二进制数从低位数起第一位为高阻 值 12'dz// 位宽为 12 的十进制数其值为高阻值 ( 第一种表达 方式) 12'd?// 位宽为 12 的十进制数其值为高阻值 ( 第二种表达 方式) 8'h4x //位宽为8的十六进制数其低四位值为不定值
1.基本的算术运算符
在Verilog 语言中，算术运算符又称为二进制运 算符，共有下面几种： 1) + ( 加法运算符 , 或正值运算符 , 如 rega＋ regb，＋3) 2) － (减法运算符，或负值运算符，如 rega －3,－3) 3) × (乘法运算符，如rega*3) 4) / (除法运算符，如5/3) 5) % (模运算符，或称为求余运算符，要求％ 两侧均为整型数据。如7％3的值为1)
负数: 一个数字可以被定义为负数,只需在位宽表 达式前加一个减号,减号必须写在数字定义 表达式的最前面。注意减号不可以放在位 宽和进制之间也不可以放在进制和具体的 数之间。见下例: -8'd5 // 这个表达式代表 5 的补数（用 八位二进制数表示) 8'd-5 //非法格式
下划线: 下划线可以用来分隔开数的表达以提高程序可读性。但不 可以用在位宽和进制处 ,只能用在具体的数字之间。见下 例: 16'b1010_1011_1111_1010 //合法格式 8'b_0011_1010 //非法格式 当常量不说明位数时，默认值是32位。 例： 10＝32’d10＝32’b1010 1=32’d1=32’b1 -1=-32’d1=32’hFFFFFFFF ’bx= 32’bx=32’bxxxx…xxxx
模块的结构、数据类型、变量 和基本运算符号
2.数据类型及其常量、变量
Verilog 中总共有十九种数据类型 , 数据类型 是用来表示数字电路硬件中的数据储存和传送元 素的。在本课程中我们只介绍四个最基本的数据 类型,它们是 reg型、wire型、integer型、parameter型 其它数据类型同学们可以查阅Verilog HDL语法参 考书的有关章节逐步掌握。其它的类型如下： large 型、 medium 型、 scalared 型、 time 型、 small 型、 tri 型、 trio 型、 tri1 型、 triand 型、 trior 型、 trireg 型、 vectored 型、 wand 型、 wor 型。
在这里， reg[n-1:0] 定义了存储器中每一 个存储单元的大小，即该存储单元是一个n 位的寄存器。存储器名后的[m-1:0]或[m:1] 则定义了该存储器中有多少个这样的寄存 器。最后用分号结束定义语句。下面举例 说明： reg [7:0] mema[255：0]; 这个例子定义了一个名为 mema 的存储器， 该存储器有 256 个 8 位的存储器。该存储器 的地址范围是0到255。
这些数据类型除time型外都与基本逻辑单元建 库有关，与系统设计没有很大的关系。在一般 电路设计自动化的环境下，仿真用的基本部件 库是由半导体厂家和EDA工具厂家共同提供的。 系统设计工程师不必过多地关心门级和开关级 的Verilog HDL语法现象。
1.常量 在程序运行过程中,其值不能被改变的量称为常量。 一．数字 整数 :在 Verilog HDL中 ,整型常量即整常数有以下四 种进制表示形式: 二进制整数(b或B) 十进制整数(d或D) 十六进制整数(h或H) 八进制整数(o或O) 数字表达方式有以下三种: <位宽><进制><数字>这是一种全面的描述方式。 <进制><数字>在这种描述方式中 ,数字的位宽采 用缺省位宽(这由具体的机器系统决定 ,但至少32位)。
一个 n 位的寄存器可以在一条赋值语句里 进行赋值，而一个完整的存储器则不行。 见下例 rega =0; //合法赋值语句 mema =0;//非法赋值语句 如果想对memory中的存储单元进行读写操 作，必须指定该单元在存储器中的地址。 下面的写法是正确的。 mema[3]=0; //给memory中的第3个存储 单元赋值为0。
看下面的几个例子: wire a; //定义了一个一位的wire型数据 wire [7:0] b; //定义了一个八位的wire型数据 wire [4:1] c, d; //定义了二个四位的wire型数据
reg型:
寄存器型是数据储存单元的抽象。寄存器数据类型的关键 字是reg.通过赋值语句可以改变寄存器储存的值，其作用 与改变触发器储存的值相当。 reg类型数据的缺省初始值为不定值，x。 reg型数据常用来表示用于“always”模块内的指定信号， 常代表触发器。通常，在设计中要由“ always” 块通过使 用行为描述语句来表达逻辑关系。在“ always” 块内被赋 值的每一个信号都必须定义成reg型。
2 变量 变量即在程序运行过程中其值可以改变的量。 wire型: 网络数据类型表示结构实体(例如门)之间的物理连接。网 络类型的变量不能储存值，而且它必需受到驱动器 ( 例如 门或连续赋值语句， assign) 的驱动。如果没有驱动器连 接到网络类型的变量上，则该变量就是高阻的，即其值为 z。常用的网络数据类型包括wire型和tri型。这两种变量 都是用于连接器件单元，它们具有相同的语法格式和功能。 之所以提供这两种名字来表达相同的概念是为了与模型中 所使用的变量的实际情况相一致。wire型变量通常是用来 表示单个门驱动或连续赋值语句驱动的网络型数据， tri 型变量则用来表示多驱动器驱动的网络型数据。如果wire 型或tri 型变量没有定义逻辑强度，在多驱动源的情况下， 逻辑值会发生冲突从而产生不确定值。
module Decode(A,F); parameter Width=1, Polarity=1; …………… endmodule module Top; wire[3:0] A4; wire[4:0] A5; wire[15:0] F16; wire[31:0] F32; Decode #(4,0) D1(A4,F16); Decode #(5) D2(A5,F32); endmodule
2.3 运算符及表达式
Verilog HDL语言的运算符范围很广，其运算符按其功能 可分为以下几类: 1 算术运算符(+,－,×，/,％) 2 赋值运算符(=,<=) 3 关系运算符(>,<,>=,<=) 4 逻辑运算符(&&,||,!) 5 条件运算符(?:) 6 位运算符(~,|,^,&,^~) 7 移位运算符(<<,>>) 8 拼接运算符({ }) 9 其它
FPGA概述PPT课件
6.底层内嵌功能单元 内嵌专用硬核是相对于底层嵌入的软核而言 的，硬核（Hard Core）使FPGA具有强大 的处理能力，等效于ASIC电路。
•12
1.3 IP核简介
IP（Intelligent Property）核
是具有知识产权的集成电路芯核总称，是 经过反复验证过的、具有特定功能的宏模 块，与芯片制造工艺无关，可以移植到不 同的半导体工艺中。
通道绑定原 理示意图
•28
5.预加重技术 在印制的电路板上，线路是呈现低通滤波 器的频率特性的，为解决高频部分的损失， 就要采取预加重技术。
预加重技术的思想是：在传输信号时，抬高 信号的高频信号，以补偿线路上高频分量的 损失。
•29
没有预加重 的发送波形
•30
预加重后的 发送波形
没有预加重 的接收波形
典型的IOB内部结构示意图
2.可配置逻辑块(CLB)
CLB是FPGA内的基本逻辑单元 .
CLB的实际数量和特性会依据器件的不同而不同，但是每 个CLB都包含一个可配置开关矩阵，此矩阵由选型电路(多 路复用器等)、触发器和4或6个输入组成。
典型的CLB结 构示意图
3. 数字时钟管理模块（DCM）
目前FPGA中多使用4输入的LUT，所以每一 个LUT可以看成是一个有4位地址线的RAM。当用 户通过原理图或HDL语言描述一个逻辑电路以后， PLD/FPGA开发软件会自动计算逻辑电路的所有可 能结果，并把真值表(即结果)写入RAM，这样，每 输入一个信号进行逻辑运算就等于输入一个地址去 进行查表，找出地址对应的内容，然后输出即可。
DLL简单模 型示意图
Xilinx DLL的典 型模型示意图
在FPGA设计中，消除时钟的传输延迟，实现高扇出 最简单的方法就是用DLL，把CLK0与CLKFB相连 即可。 利用一个DLL可以 实现2倍频输出
FPGA设计基础第3章FPGA设计入门
FPGA设计基础第3章FPGA设计入门FPGA（现场可编程门阵列）是一种可改变内部逻辑功能的集成电路。
通过在芯片上编程，FPGA可以实现各种不同的功能。
在本章中，我们将介绍FPGA设计的基础知识，包括FPGA的工作原理、FPGA设计流程以及一些常用的FPGA设计工具。
首先，我们来了解一下FPGA的工作原理。
FPGA由一系列可编程的逻辑门和存储单元组成。
这些逻辑门可以被编程为实现各种不同的逻辑功能，而存储单元可以被编程为存储数据。
通过在FPGA上编程，我们可以定义逻辑功能和数据的处理方式，从而实现各种不同的电路设计。
接下来，我们将介绍FPGA设计的基本流程。
FPGA设计通常包括以下几个步骤：1.设计规范：在开始设计之前，我们需要明确设计的目标和要求。
这包括确定所需的逻辑功能、输入输出接口以及其他相关的系统要求。
2. 设计输入：在开始设计之前，我们需要编写设计的输入文件。
这些文件描述了设计的逻辑功能、数据处理方式以及其他相关的设计参数。
常用的设计输入文件包括VHDL（VHSIC Hardware Description Language）和Verilog。
3.综合：综合是将设计输入文件转换为可实现的逻辑电路的过程。
综合工具将设计输入文件转换为逻辑门级的电路描述。
在综合之前，我们需要选择合适的综合工具，并进行一些必要的设置。
4.布局布线：布局布线是将逻辑电路映射到FPGA芯片上的过程。
布局布线工具会根据FPGA的物理结构和设计的要求，自动将逻辑电路映射到FPGA芯片的不同位置，并进行网线的布线。
综合工具是将设计输入文件转换为逻辑电路的软件工具。
常用的综合工具包括Xilinx的ISE和Vivado，以及Altera的Quartus。
布局布线工具是将逻辑电路映射到FPGA芯片上的软件工具。
常用的布局布线工具包括Xilinx的PAR和Altera的Fitter。

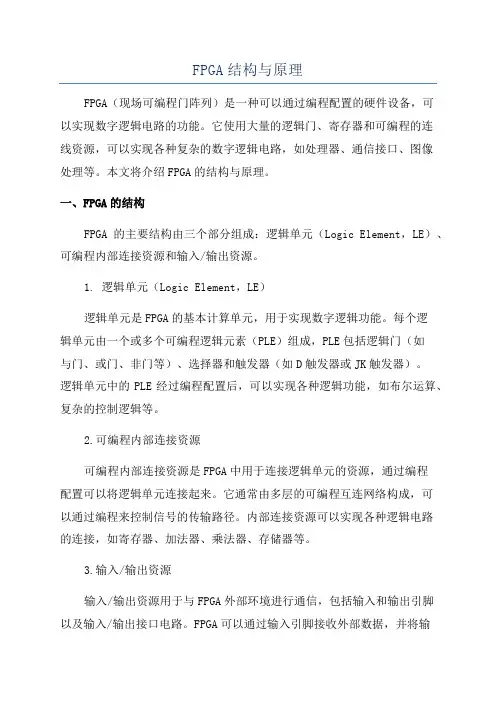

FPGA结构与原理
FPGA结构与原理FPGA（现场可编程门阵列）是一种可以通过编程配置的硬件设备，可以实现数字逻辑电路的功能。
它使用大量的逻辑门、寄存器和可编程的连线资源，可以实现各种复杂的数字逻辑电路，如处理器、通信接口、图像处理等。
本文将介绍FPGA的结构与原理。
一、FPGA的结构FPGA的主要结构由三个部分组成：逻辑单元（Logic Element，LE）、可编程内部连接资源和输入/输出资源。
1. 逻辑单元（Logic Element，LE）逻辑单元是FPGA的基本计算单元，用于实现数字逻辑功能。
每个逻辑单元由一个或多个可编程逻辑元素（PLE）组成，PLE包括逻辑门（如与门、或门、非门等）、选择器和触发器（如D触发器或JK触发器）。
逻辑单元中的PLE经过编程配置后，可以实现各种逻辑功能，如布尔运算、复杂的控制逻辑等。
2.可编程内部连接资源可编程内部连接资源是FPGA中用于连接逻辑单元的资源，通过编程配置可以将逻辑单元连接起来。
它通常由多层的可编程互连网络构成，可以通过编程来控制信号的传输路径。
内部连接资源可以实现各种逻辑电路的连接，如寄存器、加法器、乘法器、存储器等。
3.输入/输出资源输入/输出资源用于与FPGA外部环境进行通信，包括输入和输出引脚以及输入/输出接口电路。
FPGA可以通过输入引脚接收外部数据，并将输出数据通过输出引脚发送到外部环境。
输入/输出引脚可以通过编程配置来控制数据的传输方向和数据的格式。
二、FPGA的原理FPGA的工作原理可以概括为编程配置、逻辑运算和时序控制。
1.编程配置FPGA的编程配置是将逻辑单元和可编程内部连接资源设置为特定的状态，使其能够实现特定的逻辑功能。
编程配置通常使用设计工具通过硬件描述语言（HDL）或图形化界面进行。
编程配置可以通过厂商提供的评估板、开发工具或JTAG接口等进行。
2.逻辑运算FPGA的逻辑运算是通过逻辑单元实现的。
逻辑单元可以根据编程配置的逻辑功能来执行相应的逻辑运算。
fpga基本组成结构
fpga基本组成结构FPGA基本组成结构FPGA（Field-Programmable Gate Array）是一种灵活可编程的集成电路，具有可重构的特性。
它由一系列可编程逻辑单元（PLU）、可编程连接资源（PCR）和配置存储器（Configuration Memory）等组成。
本文将详细介绍FPGA的基本组成结构。
一、可编程逻辑单元（PLU）可编程逻辑单元是FPGA的基本组成部分，也是实现FPGA可编程性的关键。
它由逻辑门、触发器、多路选择器等基本逻辑元件组成，并通过可编程的连接资源进行互连。
PLU可以根据用户的需求进行任意逻辑功能的实现和修改，从而实现不同的电路功能。
二、可编程连接资源（PCR）可编程连接资源是FPGA的重要组成部分，它用于实现逻辑单元之间的互连。
PCR通常包括一系列可编程的开关和互连线，可以根据用户的配置将逻辑单元进行连接。
通过可编程连接资源，用户可以根据需要自由地连接逻辑单元，实现不同的电路功能。
三、配置存储器（Configuration Memory）配置存储器是FPGA的另一个重要组成部分，用于存储FPGA的配置信息。
配置存储器中保存了每个逻辑单元的配置位信息，以及逻辑单元之间的连接关系。
在FPGA启动时，配置存储器中的配置信息将被加载到PLU和PCR中，从而实现用户所需的电路功能。
FPGA的基本组成结构可以通过以下步骤进行工作：1. 设计电路功能：用户根据需求设计所需的电路功能，可以使用硬件描述语言（HDL）或图形化的设计工具进行设计。
2. 编译与综合：将用户设计的电路功能进行编译与综合，生成逻辑电路网表。
3. 配置生成：根据逻辑电路网表生成FPGA的配置文件，包括逻辑单元的配置位信息和互连关系。
4. 配置加载：将配置文件加载到FPGA的配置存储器中，配置存储器将配置信息加载到PLU和PCR中。
5. 电路功能实现：FPGA根据配置信息将逻辑单元进行互连，实现用户设计的电路功能。
FPGA的结构与组成
FPGA的结构与组成FPGA（Field-Programmable Gate Array）是一种可编程的逻辑设备，具有广泛的应用领域。
它的结构和组成主要包括可编程逻辑单元（PLU）、可编程置寄存器（PR）、可编程连线资源（CLB）和可编程交叉开关矩阵（MUX）等。
首先，可编程逻辑单元（PLU）是FPGA中最重要的组成部分之一、它由一系列的查找表（Look-Up Table，LUT）组成，用于存储和实现逻辑功能。
LUT是FPGA的核心组件，它可以通过编程将逻辑门的真值表存储在LUT中，从而实现复杂的逻辑功能。
一个PLU通常由多个LUT、使能信号和输出寄存器组成。
LUT的输入信号可以来自于PLU之外的逻辑信号，也可以是其他PLU输出信号。
其次，可编程置寄存器（PR）是FPGA中另一个重要的组成部分。
它通常用于存储状态信息和中间结果，并在需要时进行读取和写入操作。
PR有助于实现时序电路和存储器等复杂逻辑功能。
一个PR通常由一个寄存器和一个时钟信号触发器组成。
此外，可编程连线资源（CLB）是FPGA中连接PLU和PR的关键组成部分。
它提供了大量的逻辑连接资源，用于将不同的PLU和PR相互连接起来。
CLB可以根据需要重新编程，从而实现不同的逻辑电路。
在CLB中，逻辑信号通过可编程交叉开关矩阵（MUX）进行选择和路由，以实现逻辑电路的连接。
最后，FPGA还包括输入输出接口和配置存储器。
输入输出接口用于与外部设备进行数据交换和通信，包括输入信号的采集和输出信号的传输。
配置存储器是FPGA的关键组成部分，用于存储逻辑电路的配置信息。
配置存储器可以根据需要进行编程，以实现特定的逻辑功能。
FPGA的配置信息可以通过JTAG接口、编程器或者预配置存储器进行加载。
总之，FPGA的结构和组成包括可编程逻辑单元（PLU）、可编程置寄存器（PR）、可编程连线资源（CLB）和可编程交叉开关矩阵（MUX）等。
这些组成部分相互协作，可以通过编程实现不同的逻辑功能。
FPGA的结构与组成
FPGA的结构与组成FPGA（Field Programmable Gate Array，场可编程门阵列）是一种可编程逻辑器件，由大量的可编程逻辑单元（PLC）和可配置的输入输出块（IOB）组成。
它采用将逻辑器件与存储器单元相结合的方式，可以实现数字逻辑电路的可编程实现。
1.可编程逻辑单元（PLC）：PLC是FPGA的主要组成部分，它是一个具有可编程逻辑功能的查找表。
PLC可以实现各种逻辑功能，如AND、OR、NOT等。
每个PLC都有一个输入端和一个输出端，它们通过互连资源实现相互之间的连接。
2.输入输出块（IOB）：IOB是FPGA与外部设备之间进行数据交换的接口。
它可以实现不同类型的IO功能，如输入、输出、双向IO、时钟等。
IOB可以连接到外部设备，如传感器、存储器、通信接口等。
3.互连资源：互连资源是将PLC、IOB和其他组件连接在一起的网络。
它由一系列的通道和开关组成，通过这些通道和开关可以实现不同组件之间的连接。
互连资源会根据需要进行动态分配，可以根据设计需求重新配置。
4.配置存储器：配置存储器是存储FPGA逻辑实现的信息的存储单元。
在FPGA初始化时，配置存储器会加载并设置逻辑实现所需的控制信号和数据。
配置存储器具有可写功能，可以动态地改变逻辑实现。
1. 输入：在设计FPGA之前，需要使用硬件描述语言（HDL）编写数字逻辑电路的描述代码。
常用的HDL语言包括VHDL和Verilog。
描述代码中包含了逻辑电路的功能和连接关系。
2.配置：将编写好的HDL代码发送到FPGA设备，并进行编译和综合。
编译和综合这一步骤将HDL代码翻译为FPGA可识别的配置信息。
编译器和综合器会根据配置信息生成逻辑实现所需的控制信号和数据，并将其存储在配置存储器中。
3.输出：在FPGA配置完成后，输入信号经过互连资源和配置的PLC 后，最终通过IOB输出给外部设备。
根据不同的需求，FPGA可以重复进行输入、配置和输出的过程，以实现不同的数字逻辑电路。
fpga内部结构组成
fpga内部结构组成
（原创版）
目录
1.FPGA 的定义和特点
2.FPGA 的组成部分
3.FPGA 的工作原理
4.FPGA 的应用领域
正文
FPGA，即现场可编程门阵列，是一种集成电路，具有可编程性和灵活性。
FPGA 内部结构由多个可编程逻辑门、寄存器、输入输出端口等组成，可以根据用户需求进行配置，实现不同的逻辑功能。
FPGA 的组成部分主要包括以下几个方面：
1.逻辑门：FPGA 内部包含多种逻辑门，如与门、或门、非门、与非门、或非门、异或门等，用于实现各种逻辑运算。
2.寄存器：FPGA 内部有多种类型的寄存器，如触发器、锁存器、计数器等，用于存储数据和控制信号。
3.输入输出端口：FPGA 内部有多个输入输出端口，用于与其他设备进行数据交互。
4.互连网络：FPGA 内部有丰富的互连网络，用于连接各个逻辑门、寄存器和输入输出端口，实现数据流通和信号传输。
5.编程模块：FPGA 内部有专用的编程模块，用于配置和控制 FPGA 的工作状态。
FPGA 的工作原理是通过编程模块对内部逻辑门、寄存器等进行配置，实现用户所需的逻辑功能。
当需要改变逻辑功能时，只需重新编程即可，
具有较高的灵活性。
fpga内部结构组成
fpga内部结构组成摘要：I.引言- 介绍FPGA的定义和作用II.FPGA内部结构组成- 输入/输出模块（I/O）- 可配置逻辑单元（CLB）- 布线网络（Interconnect）- 嵌入式存储器（Embedded Memory）- 数字信号处理模块（DSP）III.FPGA的优点- 灵活性- 并行性- 高速性IV.FPGA的应用领域- 通信领域- 工控领域- 消费电子领域- 医疗领域V.FPGA的发展趋势- 技术进步- 应用领域的拓展正文：FPGA（可编程逻辑门阵列，Field-Programmable Gate Array）是一种可以由用户编程定义逻辑功能的集成电路。
它内部由可配置逻辑单元（CLB）、输入/输出模块（I/O）、布线网络（Interconnect）、嵌入式存储器（Embedded Memory）和数字信号处理模块（DSP）等组成。
输入/输出模块（I/O）是FPGA与外部电路进行信息交互的通道，负责接收和发送数据。
可配置逻辑单元（CLB）是FPGA内部的核心部分，由逻辑门和触发器等组成，可以根据需要配置为各种逻辑电路。
布线网络（Interconnect）负责在各个模块之间传输信号，其结构和长度可以根据需要进行调整。
嵌入式存储器（Embedded Memory）用于存储数据和程序，可以减少外部存储器的使用，降低系统成本。
数字信号处理模块（DSP）则负责处理数字信号，提高系统的信号处理能力。
FPGA具有很高的灵活性，用户可以根据需要对内部逻辑进行编程定义，实现不同的功能。
同时，FPGA内部模块之间的并行性也极大地提高了其工作速度。
因此，FPGA在通信领域、工控领域、消费电子领域和医疗领域等领域都有广泛的应用。
随着技术的进步，FPGA的性能和功能也在不断提升。
FPGA结构与工作原理
FPGA结构与工作原理FPGA（Field-Programmable Gate Array）是一种可编程逻辑设备，具有灵活的结构和工作原理。
一、FPGA的结构FPGA通常包含以下几个核心组成部分：1.可编程逻辑单元（PLU）：PLU是FPGA最基本的构建单元，由包含了逻辑门、通用查找表（LUT）等可编程逻辑元件组成。
可以通过编程将PLU的逻辑功能编程为任意数字逻辑功能。
2.开关矩阵：FPGA中的开关矩阵用于连接PLU和其他功能模块，实现不同PLU之间以及PLU与输入/输出（I/O）模块之间的连接。
3.配置存储器：FPGA的配置存储器用于存储FPGA内部电路的编程信息。
一般情况下，FPGA将采用非挥发性的可编程存储技术，如闪存或EEPROM，以保证配置信息在断电后保持。
4.时钟管理单元：时钟管理单元用于产生和分配时钟信号，以同步FPGA内部各个模块的操作。
常见的时钟管理单元包括锁相环（PLL）和时钟分频器等。
5.输入/输出模块：输入/输出模块用于将FPGA和外部环境进行通信。
输入模块用于接收来自外部环境的输入信号，输出模块用于向外部环境输出FPGA处理后的信号。
二、FPGA的工作原理FPGA的工作原理可以分为以下几个步骤：2.逻辑运算：一旦FPGA完成了配置，各个PLU根据其编程信息开始进行逻辑运算。
每个PLU根据其编程的逻辑功能，从输入端口读取相应的输入信号，并执行相应的逻辑计算得到输出信号。
3.内部互联：在逻辑运算过程中，FPGA内部的开关矩阵根据其编程信息，将PLU之间的连接实现。
开关矩阵可以根据需要进行动态重配置，使得不同的PLU可以灵活地连接起来，形成不同的电路结构。
4.时钟同步：FPGA的时钟管理单元产生时钟信号，并将该时钟信号传递到各个PLU中，以确保内部电路的运行是同步的。
时钟同步可以避免由于不同模块之间的时钟差异而导致的数据冲突和不稳定的情况。
5.输入/输出操作：FPGA的输入/输出模块负责与外部环境进行通信。
fpga内部结构组成
fpga内部结构组成FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它的内部结构由多个重要组成部分构成。
本文将介绍FPGA内部结构的组成，以帮助读者更好地理解这一技术。
首先，FPGA的内部结构由可编程逻辑单元（PLU）组成。
PLU是FPGA的核心部分，它由大量的逻辑门组成，可以实现各种逻辑功能。
这些逻辑门可以根据用户的需求进行编程，从而实现不同的功能。
PLU通常由查找表（Look-Up Table，LUT）构成，LUT是一种存储逻辑函数的表格，可以根据输入信号的组合来计算输出信号。
其次，FPGA的内部结构还包括可编程互连网络（Programmable Interconnect Network）。
互连网络是连接PLU之间的通信通道，它可以根据用户的需求进行编程，从而实现不同的信号传输路径。
互连网络通常由可编程开关和可编程连接线组成，可编程开关用于控制信号的传输路径，而可编程连接线则用于实现信号的传输。
此外，FPGA的内部结构还包括输入/输出模块（I/O Module）。
I/O 模块用于与外部设备进行通信，它可以接收外部信号并将其传输到PLU中进行处理，同时也可以将PLU处理后的信号发送到外部设备。
I/O模块通常包括输入引脚和输出引脚，用户可以根据需要进行配置和编程。
最后，FPGA的内部结构还包括时钟管理模块（Clock Management Module）。
时钟管理模块用于控制FPGA内部的时钟信号，确保各个部件之间的同步和协调。
时钟管理模块通常包括时钟发生器、时钟分频器和时钟选择器等组件，用户可以根据需要进行配置和编程。
综上所述，FPGA的内部结构由可编程逻辑单元、可编程互连网络、输入/输出模块和时钟管理模块等组成。
这些组成部分相互配合，共同实现了FPGA的可编程功能。
通过对FPGA内部结构的了解，我们可以更好地理解FPGA的工作原理和应用场景，为我们在实际应用中的设计和开发提供了有力的支持。
