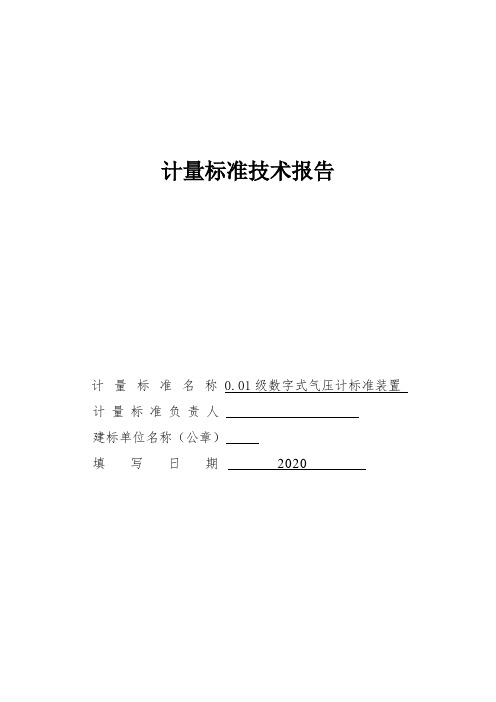

计量标准技术报告-数字式气压计标准装置
7
3 标准不确定度分量的评定
标准不确定度分量及来源见表 1
表1
不确定度分量 重复性：标准器重复性引入 重复性：被检气压表引入 重复性：检定箱引入 重复性：温度系数检定结果重复性 标准器振筒压力仪误差引入
标准温度计示值检定引入
标准温度计在温度系数检定中引入
标准不确定度分量及来源
不确定度来源 示值检定中标准气压 Ps，u1 示值检定示值 Pd 的上下行程迟滞和估读误差，u1 示值检定中气压波动的影响，u1 恒温箱波动均匀，标准器示值和被检示值重复性，u1 示值检定中标准气压 Ps，u2 示值检定中温度 t，u3 温度系数检定温度计误差，u4
表 2.1 精密空盒气压表示值检定结果重复性（1010hPa 点）
序号
1 2 3 4 5 6 7 8 9 10 平均值
P
ΔPi（hPa） 0.2 0.3 0.2 0.3 0.1 0.3 0.1 0.2 0.4 0.3
I
一、建立计量标准的目的
建立本标准可实现对空盒气压表、数字式气压计的检定和校准，承担本区域内的气 压量值传递任务，更好的为企事业服务。
二、计量标准的工作原理及其组成
被检
气压
数字式气压计 接口
标准器：数字式气压计 （压力控制器）
气压 接口
气压检定箱
被检数字式气压计 和/或
空盒气压表
计量标准技术报告
计量标准技术报告
计量标准名称检定游标量具标准器组计量标准负责人荣国祥
建标单位名称(公章) 环驰轴承集团有限公司填写日期2014年4月
目录
一、建立计量标准的目的……………………………………………………………………（ 2 ）
二、计量标准的工作原理及其组成…………………………………………………………（ 2 ）
三、计量标准器及主要配套设备……………………………………………………………（ 3 ）
四、计量标准的主要技术指标………………………………………………………………（ 4 ）
五、环境条件…………………………………………………………………………………（ 4 ）
六、计量标准的量值溯源和传递框图………………………………………………………（ 5 ）
七、计量标准的重复性试验…………………………………………………………………（ 6 ）
八、计量标准的稳定性考核…………………………………………………………………（7 ）
九、检定或校准结果的测量不确定度评定…………………………………………………（8 ）
十、检定或校准结果的验证 (11)
十一、结论 (12)
十二、附加说明 (12)。
STG700 SmartLine 压力变送器说明书
SmartLine型号量程上限URLMPa 量程下限LRLMPa最大量程MPa最小量程MPaSTG735/73S0.35-0.10.350.0035 STG745/74S 3.5 -0.1 3.50.035 STG775/77S 21 -0.1210.21 STG78S 42 -0.1 420.42 STG79S69 -0.1 690.69图1 STG700压力变送器有丰富现场业绩的先进传感器技术简介作为SmartLine®产品系列的成员，STG700是一种采用先进传感器技术的高性能压力变送器。
SmartLine经过了充分测试，符合Experion® PKS标准，可提供最高水平的兼容性保证和集成能力。
SmartLine产品可以轻松满足压力测量应用的最苛刻的要求。
同类最佳的特性：●校验量程的精度高达0.065%，0.04%可选●稳定性：0.020%满量程，保持10年●自动温度补偿●量程比100:1●响应时间快达100ms●易于使用和直观的显示功能●外部零位、量程和组态功能●完善的自诊断功能●基于ANSI/NFPA 70-202和ANSI/ISA 12.27.0集成双重密封设计，确保最高安全性●标准配置完全符合SIL2/3要求。
量程和范围限制：700说明SmartLine 系列压力变送器均基于高性能的传感器设计。
这一个传感器实际集成了多个传感器，将过程压力测量与静态压力(DP 型号)及用于温度补偿的温度测量相结合，从而实现了最佳的总体性能。
显示表头选项标准LCD 显示表头● 模块化(可以在现场增加或拆除)● 支持HART 协议● 0、90、180 和 270 度位置调整●测量单位包括：Pa 、kPa 、MPa 、KGcm2、T orr 、ATM 、 i4H 2O 、mH 2O 、bar 、mbar 、inH 2O 、inHG 、FTH 2O 、 mmH 2O 、mmHG 和psi 等测量单位● 大屏幕显示（高9.95mm x 宽4.20mm ）2行，8个字符● 平方根输出指示和写保护提示●显示模块带有内部组态按钮，可通过内部或外部按键对变送器进行设置、调校自诊断功能SmartLine 变送器全部提供能以数字方式访问的诊断，这有助于提供可能的故障事件高级报警，从而最大限度缩减计划外停车，实现更低的整体工作成本。
Emerson Rosemount 2051 压力变送器产品说明书
产品数据表00813-0106-4101, Rev R C2022年4月Rosemount™ 2051 压力变送器■Rosemount™ Coplanar™共平面平台可实现一次元件、阀组与分体式密封解决方案的集成■性能出色，精度高达 0.05%■IEC 62591 (Wireless HART®) 实现经济高效安装■本地操作界面 (LOI) 为变送器提供易用的组态功能■可用协议包括 4–20 mA HART®、F OUNDATION™现场总线、PROFIBUS® PA 和 HART 1–5 Vdc 低功率■可选择的 HART 版本让您的工厂拥有最新的 HART 功能，同时确保与当前系统无缝集成■整个 4-20 mA HART 产品系列通过了 IEC 61508 SIL2/3 级安全认证，简化了法规遵从性2051 型压力变送器2022年4月内容Rosemount 2051 压力变送器产品系列 (2)Rosemount 2051C 共平面压力变送器订购信息 (4)Rosemount 2051T 直连式压力变送器订购信息 (15)Rosemount 2051G 直连式压力变送器订购信息 (24)Rosemount™ 2051CF 流量计 (31)Rosemount 2051L 液位变送器 (62)技术规格 (72)产品认证 (88)尺寸图 (110)选项 (125)Rosemount 2051压力变送器产品系列可靠测量的基础■差压、表压和绝压测量■齐全的差压流量计、液位变送器、阀组及法兰产品线■提供各种协议和材料已扩展至 IEC 62591（Wireless HART 协议）的业内出色能力■在业内最成熟的平台上以具有成本效益的方式执行无线方案■凭借行业唯一的本质安全电源模块优化安全性■消除接线设计和复杂的结构，将成本降低 40-60%■快速部署新的压力、液位和流量测量，节约 70% 的时间创新性集成差压流量计■经过全面装配和渗漏测试，实现直接安装■降低直管段要求、减少永久压力损失，并且可在小尺寸管线中实现精确测量■流量量程比为 5:1 时，体积流量精度高达 2.00%成熟、可靠和创新的差压液位测量技术■使用全面的过程连接产品、灌充液、直接安装或毛细管连接件和材料可连接到几乎任何过程。
双法兰差压变送器技术规格书及数据表(6台)(1)
兖矿鲁南化工有限公司技术协议书双法兰差压变送器编制：审核：审批：卖方：上海盛凯隆自动化仪表有限公司买方：兖矿鲁南化工有限公司二○一七年三月1．总则1.1 设备名称：双法兰差压变送器1.2 本技术规格书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规格书和有关最新工业标准的产品。
1.3 所招产品为双法兰变送器，卖方产品必须完全满足水煤浆加压气化工艺的特殊工况。
2. 产品描述2.1本规格书要求购买变送器共6台。
2.2本变送器要求为进口品牌的产品。
品牌限定为罗斯蒙特3051系列变送器。
2.3针对此变送器的重要性及其较苛刻的工况，卖方均要严格按本技术要求及数据表的要求进行配置。
3．设计依据3.1此变送器的设计和选型应严格按照协议书的要求，以及买方提出的任何其它技术要求。
3.2环境状况：年平均气温：13.7℃；极端最高气温：40.4℃；极端最低气温：－21.8℃；年平均相对湿度：69%；地区大气压：平均1079mbar；3.3仪表及所配电气附件防护要求：防护等级：IP65防爆等级：ExdII CT44．应用标准仪表安装手册API RP550仪器仪表包装运输技术条件ZBY003-84工业仪表模拟信号ISA S50.1爆炸性环境用防爆电气设备IEC 60079—1998、GB3886仪表防护IEC 529、GB4208-2000法兰标准见数据表铭牌和印记MSS-SP-255．技术要求5.1 卖方所供差压变送器及附件产品必须是全新产品，整体集成供货。
5.2 卖方所供产品必须满足后面数据表的要求。
5.3 输出两线制4－20mA DC信号，具有HART通讯功能，能被普通HART375、475手操器支持。
5.4 仪表应带有现场液晶指示功能。
5.5 隔膜密封变送器，要求测量膜片及毛细管耐真空设计。
5.6 特殊介质场合，变送器的测量元件材质应保证变送器的使用性能。
压力变送器检定规程
压力变送器检定规程
压力变送器检定规程是指为确保压力变送器的测量准确性和稳定性，对其进行检定的规范和程序。
以下是一般的压力变送器检定规程的主要内容：
1. 检定设备和环境准备：准备好适用于压力变送器检定的设备和环境，包括检定台、压力源和温度控制设备等。
2. 校准参数设定：根据压力变送器的技术规格和需要检定的范围，设定好检定的校准参数，包括检定范围、校准点数和校准精度等。
3. 临时上电预热：将压力变送器连接到稳定的电源上，进行预热，通常要求预热时间为一定的时间，以确保压力变送器工作在稳定的条件下。
4. 零点校准：在检定台上通过调节零点校准方式（例如手动调节或电子调节），使得压力变送器的输出信号在零压力条件下为零或接近零。
5. 满量程校准：在检定台上通过增加逐渐增加压力，校准压力变送器的输出信号。
根据检定要求，可以选择单点校准或者多点校准。
6. 检定数据记录和分析：对每个校准点的实际压力和压力变送器输出信号进行记录，以便后续的分析和评估。
根据需要，可以进行数据的统计和分析，例如计算实测值和理论值之间的误
差等。
7. 结果评估和报告编制：根据检定数据和分析结果，对压力变送器的检定结果进行评估，并编制检定报告。
报告应包括检定的目的、方法、结果、评价和结论等内容。
总之，压力变送器检定规程是为了提高压力变送器的测量准确性和稳定性，确保其可用于实际的压力检测和控制应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计量标准技术报告 计 量 标 准 名 称 （0.5）级压力变送器检定装置 建立计量标准单位 计 量标准 负责 人 筹 建 起 止 日 期 2015.10～2016.3 说 明 1、申请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后由申请单位存档。 2、《计量标准技术报告》由计量标准负责人填写。 3、《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。 目 录 一、计量标准的工作原理及其组成┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 二、选用的计量标准器及主要配套设备┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 三、计量标准的主要技术指标┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 四、环境条件┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 五、计量标准的量值溯源和传递框图┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 六、计量标准的测量重复性考核┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 七、计量标准的稳定性考核┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 八、测量不确定度评定┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 九、计量标准的测量不确定度验证┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 十、结论┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ） 十一、附加说明┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉（ ）
一．计量标准的工作原理及其组成 压力变送器是一种将压力变量转换为可以传送的统一输出信号的仪表，而且输出信号与压力变量之间有一给定的连续函数关系，通常为线性函数。 当前压力变送器一般为EJA型，统一输出信号为4-20mA（或1-5V）的直流电信号。 压力变送器按不同的转换原理可以分为力（力矩）平衡式、电容式，电感式等等。 下面以常用的EJA型差压变送器为例表示其组成。 通大气 + +
- 通大气 - - EJA型压力变送器检定原理图
二．选用的计量标准器及主要配套设备 计 量 标
名称 型号 测量范围 不确定度或准确度或最大允许误差 制造厂及编号 检定证书号
压力检验仪 KX8051-A 0.05级 上海瑞谷4040 省电科院
压力发生器 变送器 电源
数字电流表
负载电阻 准 器
主 要 配 套 设 备
压力模块 KX8051-A KX8051-A KX8051-A KX8051-A 0~60 MPa -10~10KPa -100~100KPa -100~250KPa 0.05级 0.05级 0.05级 0.05级 40408 40410 40411 50302 省电科院RK-2704 省电科院RK-2706 省电科院RK-2707 省电科院RK-2708 压力台 P5515 20000psi/ 1400bar 1.5级 GE SENSING 64789 省电科院
数字恒流源 GE DRUCK 4-20mA 0.05级 GE DRUCK R9356 省电科院
三．计量标准的主要技术指标 压力测量范围：0-25MPa 准确度：0.05% 最小分辨力0.01MPa
四．环境条件 项目 要 求 实际情况 结论
温度 （20±5）℃ 16℃-24℃ 合格
湿度 45％-75％ 46％-74％ 合格
五．计量标准的量值朔源和传递框图 上 级 标 准
本 站 标 准
工 作 计 量 器 具
六．计量标准的测量重复性考核
比 较 法 （0.2）级压力变送器标准装置 测量范围：0-60MPa 准确度：0.02 黑龙江省计量检定所
压力变送器检定装置 测量范围：0-60MPa 数字万用表 4-20mA 准确度：0.05
比 较 法
压力变送器 测量范围：0-25Mpa 4-20mA 准确度：0.5及以下 选择一台EJA压力变送器，准确度等级0.25，测量范围0-16Mpa，编号63120。用压力检验
仪、数字恒流源在12mA（8Mpa）检定点上等精度重复性条件做10次测量，结果如下： 序号 输出电流值（mA）xi 残差（xi-x） mA （xi-x）2 1 11.999 0.0008 0.000 00064 2 11.999 0.0008 0.000 00064 3 11.999 0.0008 0.000 00064 4 11.999 0.0008 0.000 00064 5 12.000 0.0018 0.000 00324 6 11.999 0.0008 0.00 00064 7 11.998 -0.0002 0.000 0004 8 11.996 -0.0022 0.000 00484 9 11.996 -0.0022 0.000 00484 10 11.997 -0.0012 0.000 00144
10次测量平均值(数学期望): x=101101ixi=11.9982mA
根据贝塞尔公式, 实验标准差s(y)=)1()(1012nxxii=0.001398 s(y)c
故计量标准的测量重复性合格。
七．计量标准的稳定性考核 选择一个计量性能稳定的被测对象：0.5级EJA压力变送器，编号：2109807 量程0-1MPa，每间隔一个月利用该计量标准在1MPa点，做10次测量，共进行6个月，测量的数据如下表：（测量时环境条件均在规程范围之内） 稳定性考核记录数据 单位：mA 序号 2015-10月 2015-11月 2015-12月 2016-1月 2016-2月 2016-3月
1 20.005 20.007 20.001 20.003 20.004 20.003 2 20.008 20.006 20.003 20.004 20.005 20.004 3 20.005 20.009 19.999 20.005 20.008 20.004 4 20.003 20.005 19.998 20.002 20.008 20.005 5 20 001 20.006 20.005 20.0 0 20.004 20.006
6 20.010 20.004 20.001 19.999 20.009 20.005 7 20.006 20.006 20.003 20.004 20.008 20.002 8 10.007 20.004 20.008 20.004 20.007 20.006 9 20.005 20.003 20.004 20.005 20.005 20.004 10 20.008 20.007 19.999 20.001 20.002 20.004 平均 20.0058 2 .0057 20.0021 20.0027 20.0060 20.0043
经过半年对该套计量标准的稳定性考核，最大变化量为：20.0060-20.0021=3.9×10-3mA，小于计量标准的扩展不确定度U95，稳定性符合要求。 八．测量不确定度评定 1．概述： 测量依据：JJG882-2004《压力变送器检定规程》 评定依据：JJF1059-2012《测量不确定度评定与表示》 测量标准：压力校验仪，0-60MPa，准确度0.05%rdg； 数字恒流源，4-20mA，最大允许示值误差：0.05%rdg+0.002mA， 以上标准2015年5月经黑龙江计量所检定且合格。 被测对象：压力变送器，（0-25）MPa, 输出电流：4-20mA，0.5级。 测量过程：将压力变送器的高压端与压力校验仪相连，负压测通大气，24VDC电源与变送器输出相连，接好负载电阻，并与数字恒流源串联。改变输入的压力，输出电流跟随变化。 2．数学模型： I : 变送器的电流输出误差 I：变送器输出电流值 Im: 变送器电流输出量程 P：输入压力值 Pm: 压力输入量程 Io: 变送器输出起始值 其中除I与P为变量之外,其他量均为恒定量。 3．输入量的B类标准不确定度评定： 3.1数字恒流源标准不确定度u(I1)的评定 根据技术资料，该表最大允许示值误差：0.05%rdgmA，当变送器输出20mA时，半宽为a=20×0.05%=0.01mA, 按均匀分布k=3 u1=ka=0.0057mA 自由度 3.2压力输入量不确定度u(P)的评定 压力校验仪，0-60MPa，准确度0.05%rdg；允许误差为0.05%×16=0.008MPa， 按均匀分布k=3考虑 u2=ka=0.0046MPa 自由度 3.3温度变化量不确定度u（T）的评定 根据技术资料，温度每变化1℃电流变化0.0012mA，当温度变化2℃时，按均匀分布K=3 u2=ka=0.017MPa u3=ka=0.0024/3=0.0014mA 4．输入量的A类标准不确定度评定： 压力变送器输出电流测量不重复性s(y)的评定： 在压力16MPa条件下，对相应的电流测量10次，结果如下： 20.013, 20.011, 20.009, 20.011, 20.012, 20.011, 20.012, 20.009, 20.010, 20.013，平均值为
20.011mA，实验标准差 s(y)=)1()(1012nnxxii=0.0005 mA U4=0.0005mA 自由度=9 5.合成标准不确定度的评定 5．1 灵敏系数 输入电流对变送器输出误差的灵敏系数为： c1=II1 输入压力对变送器输出误差的灵敏系数为： c2=mmPIPI-1mA/MPa 5．2 合成标准不确定度的计算 设各输入变量披此独立， 合成标准不确定度u2c(y)=（C2.U2）2+（C1.U1）2+（C1.U3）2+（C1.U4）2 uc(y)=0.0075mA 6. 扩展不确定度的评定 k=2 U95=0.015mA 7.测量不确定度报告 压力变送器输出的测量不确定度的扩展不确定度为:
U95=0.015mA k=2
