2017-2018年北京市丰台区首都师范大学附属丽泽中学九年级上学期物理期中试卷与参考答案

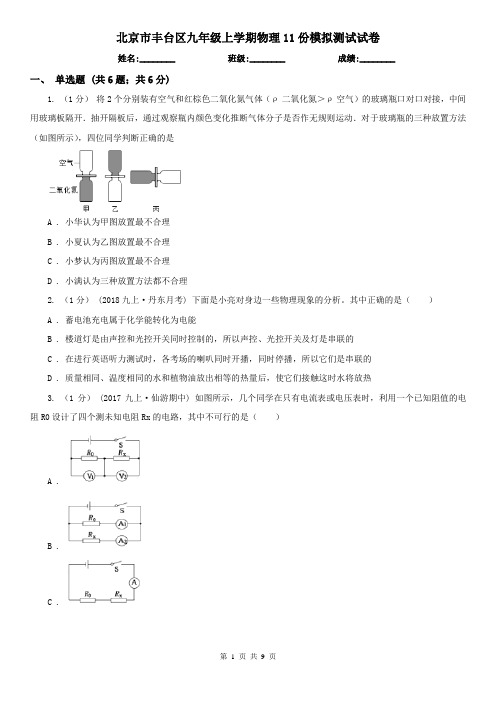

北京市丰台区九年级上学期物理11份模拟测试试卷
北京市丰台区九年级上学期物理11份模拟测试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共6分)1. （1分）将2个分别装有空气和红棕色二氧化氮气体（ρ二氧化氮＞ρ空气）的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法（如图所示），四位同学判断正确的是A . 小华认为甲图放置最不合理B . 小夏认为乙图放置最不合理C . 小梦认为丙图放置最不合理D . 小满认为三种放置方法都不合理2. （1分） (2018九上·丹东月考) 下面是小亮对身边一些物理现象的分析。
其中正确的是（）A . 蓄电池充电属于化学能转化为电能B . 楼道灯是由声控和光控开关同时控制的，所以声控、光控开关及灯是串联的C . 在进行英语听力测试时，各考场的喇叭同时开播，同时停播，所以它们是串联的D . 质量相同、温度相同的水和植物油放出相等的热量后，使它们接触这时水将放热3. （1分） (2017九上·仙游期中) 如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（）A .B .C .D .4. （1分） (2019九上·天津月考) 下面是某同学“物理学习笔记”中的摘录，其中错误的是（）A . 在空调房间吸烟时，会看到烟雾在空中弥漫，这不是分子的无规则运动B . 原子核内质子所带的正电荷数与中子所带的负电荷数相等，所以平常物体不带电C . 做功和热传递在改变物体的内能上是等效的D . 分子间相互作用的引力和斥力是同时存在的5. （1分）(2018·毕节) 现有L1“6V 3W”和L2“6V 9w”两只小灯泡，若将两灯串联接人电源电压为12V 的电路中，假设灯泡电阻不变。
下列说法正确的是（）A . 两灯均能正常发光B . 两灯的额定电流相同C . 灯L1可能被烧毁D . 灯L2可能被烧毁6. （1分） (2017九上·南通月考) 对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是（）A . 它们都是采用控制变量的研究方法B . 它们的实验电路在教科书中是相同的C . 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D . 后者多次测量的目的是取电阻的平均值，减小误差二、填空题 (共6题；共6分)7. （1分）(2017·建湖模拟) 如图所示是装修中常用的膨胀螺丝，安装时需先用电钻在墙上打孔．钻头较尖，是为了________，钻头打完孔后发烫，这是通过________（做功/热传递）改变了钻头的内能．膨胀螺丝利用楔形斜度来促使膨胀，通过增大________从而增大摩擦力，达到固定效果．8. （1分）若一个太阳能热水器内装有100kg温度为20℃的水，阳光照射一天后，水温升高到80℃，则热水器内的水吸收了________ 的太阳能，这是通过 ________ 方式改变了水的内能．9. （1分） (2019九上·陆川期中) 家用轿车日渐普及，到加油站给车加油时，能闻到汽油味，说明分子在________；在烈日下，车体温度升高，这是通过________的方式来改变物体内能的.10. （1分） (2016九下·射阳期末) 如图所示电路中，电源电压不变，当电键S由断开到闭合时，电压表V的示数将________.S闭合后，当滑动变阻器的滑片P向左移动时，电压表V的示数与电流表A1示数的比值将________，电压表V与电流表A示数的乘积将________.（均填变小/不变/变大）11. （1分）(2018·河南模拟) 在如图所示的电路中，电源电压恒为12V，定值电阻R为50Ω，滑动变阻器的最大值为50Ω，小灯泡上标有“6V”字样，不考虑灯丝电阻变化。

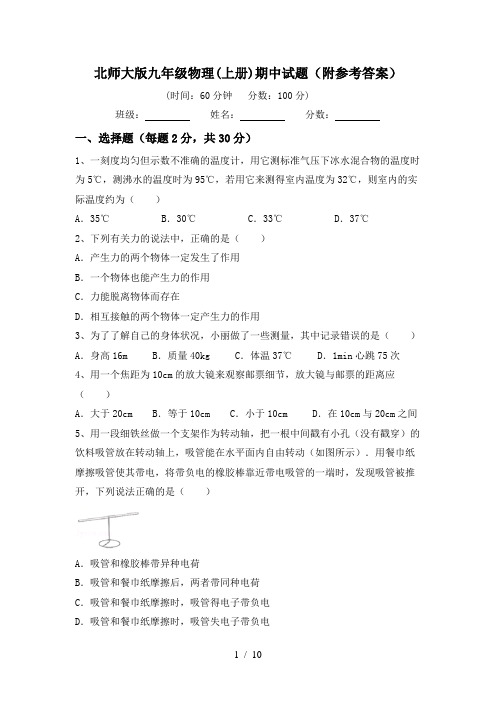

北师大版九年级物理(上册)期中试题(附参考答案)
北师大版九年级物理(上册)期中试题（附参考答案）(时间：60分钟分数：100分)班级：姓名：分数：一、选择题（每题2分，共30分）1、一刻度均匀但示数不准确的温度计，用它测标准气压下冰水混合物的温度时为5℃，测沸水的温度时为95℃，若用它来测得室内温度为32℃，则室内的实际温度约为（）A．35℃B．30℃C．33℃D．37℃2、下列有关力的说法中，正确的是（）A．产生力的两个物体一定发生了作用B．一个物体也能产生力的作用C．力能脱离物体而存在D．相互接触的两个物体一定产生力的作用3、为了了解自己的身体状况，小丽做了一些测量，其中记录错误的是（）A．身高16m B．质量40kg C．体温37℃ D．1min心跳75次4、用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（）A．大于20cm B．等于10cm C．小于10cm D．在10cm与20cm之间5、用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）．用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（）A．吸管和橡胶棒带异种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管得电子带负电D．吸管和餐巾纸摩擦时，吸管失电子带负电6、关于压力，下列说法正确的是（）A．压力的施力物体一定是地球 B．压力的方向总是竖直向下C．压力的大小，总是等于重力大小 D．压力与形变同时产生，同时消失7、如图所示，若小球向右摆动到最低点时绳子断裂假设所有力同时消失，此后，小球的运动情况是（）A．匀速直线下落 B．匀速直线上升C．匀速直线斜向上运动 D．沿水平方向向右做匀速直线运动8、如图所示，用大小为8N的水平拉力F拉上表面粗糙程度各处相同的物体A，使其在水平地面上以1m/s匀速运动，当物体B静止不动时，与水平绳相连的弹簧测力计的示数为3N保持不变（不计绳和弹簧测力计重），下列说法正确的是（）A．水平拉力F与地面对A的摩擦力是一对平衡力B．A对B的摩擦力方向水平向右，大小为8NC．若A以2m/s匀速运动，拉力F将变大D．地对A的摩擦力方向水平向左，大小为5N9、如图所示，小红站在商场匀速向上运动的自动扶梯上，她受到的力有（）A．重力和支持力 B．重力、支持力和水平向右的摩擦力C．重力、支持力和水平向左的摩擦力 D．重力、支持力和斜向上的摩擦力10、如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将（）A．不变B．变小C．变大D．先变大后变小11、某品牌无人驾驶汽车在一段平直公路上匀速行驶6.9km，用时5min45s，消耗燃油1.5kg，已知汽车的牵引力是2000N，燃油的热值为4.6×107J/kg，假设燃油完全燃烧．通过计算可知，下列结果正确的是（）①汽车行驶速度是20km/h ②消耗的燃油完全燃烧放出的热量是6.9×107J③汽车牵引力做功的功率是30kW ④汽车发动机的效率是20%A．只有①和②B．只有②和③C．只有①和④D．只有②和④12、如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V13、关于温度、热量和内能，下列说法正确的是：（）A．物体的温度越高，所含热量越多 B．温度高的物体，内能一定大C．0℃的冰块，内能一定为零 D．温度相同的两物体间不会发生热传递14、如图所示，一个密封的圆台状容器，内装一定质量的水，放在水平桌面上，现把它倒置过来，则（）A．水对容器底的压力减小B．水对容器底的压强减小C．容器对桌面的压强减小D．容器对桌面的压力减小15、匀速地向某容器内注满水，容器底所受水的压强与注水时间的关系如图所示，这个容器可能是（）A．锥形瓶B．烧杯C．量杯D．量筒二、填空题（每题2分，共10分）1、小娇上学出门前照一下镜子正衣冠，当她从距平面镜2m处以1m/s的速度向平面镜靠近时，她在平面镜中的像的大小_____（选填“变大”、“变小”或“不变”）；她在平面镜中的像相对于她的速度是_____m/s．2、一个重为20N的物体在水平地面上受水平拉力作用时恰能以50cm/s的速度匀速运动，若物体运动了5m，拉力的功率为3W，则拉力做功_______J，重力做功_______J．3、我们每天背着书包上学．如果说书包是静止的，选择的参照物可能是_____．放学走出校门时，若以教室为参照物，书包是_____（选填“运动”或“静止”）的．4、如图所示是正在使用的弹簧测力计，这个弹簧测力计的量程是________N，分度值是 ___，所测拉力F的大小是_________．5、海波在熔化过程中不断吸热，温度_______（选填“升高“或“不变”）；说明海波属于_______（选填“晶体”或“非晶体”）三、作图题（每题5分，共10分）1、小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．2、如图所示，在甲、乙两个“○”内画出电压表或电流表的符号，使两灯组成并联电路．四、实验探究题（每题15分，共30分）1、小兵和同学利用图1电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明。
2018-2019学年北京市海淀区首都师大附中九年级(上)期中物理试卷
。
U1/V 1 2 2.5 3.5 4 4.5
U2/V 8 7 6.5 5.5 5 4.5
第9页（共14页）
35．（2 分）小明通过实验研究串联电路中的电流关系，实验电路如图所示，电源两端电压
为 3V，闭合开关 S，小灯泡 L1、L2 均不发光，且电流表示数为零。他用电压表检查电路
故障，测得灯 L1 两端电压为 3V，灯 L2 两端电压为零。假设电路中只有一处故障，根据
A．闭合开关 S，小灯泡 L1、L2 都能发光 B．闭合开关 S，电路将发生短路
C．要使小灯泡 L1、L2 串联，可去掉 AC 之间的导线 1 D．要使小灯泡 L1、L2 并联，可将导线 3 与接线柱 B 连接的一端改接到接线柱 A 上 30．（2 分）下列说法中正确的是（ ）
A．探究物体动能大小与物体速度大小的关系时，物体的质量是需要控制的变量
B．由 I＝ 可得 R＝ ，表示在导体两端电压一定时，R 跟通过导体的电流成反比
C．I＝ 表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比
D．I＝ 表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比
27．（2 分）下列有关机械能的说法中正确的是（ ） A．只要有力对物体做功，物的机械能就改变 B．在平衡力作用下运动的小车的动能保持不变 C．苹果从树上掉下落向地面的过程中，增加的动能是由重力势能转化来的 D．只要物体做匀速直线运动，物体的机械能就保持不变
第5页（共14页）
A．将两灯并联进行实验 B．去掉一个灯泡，仅保留一个灯泡进行实验 C．更换两端电压不同的电源，换用不同规格的小灯泡，再测出几组电压值 D．换用电压表的另一量程，再测出一组电压值 21．（2 分）小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有 趣景象。如图所示，由此可以判断，竖起的头发丝所带电荷是（ ）

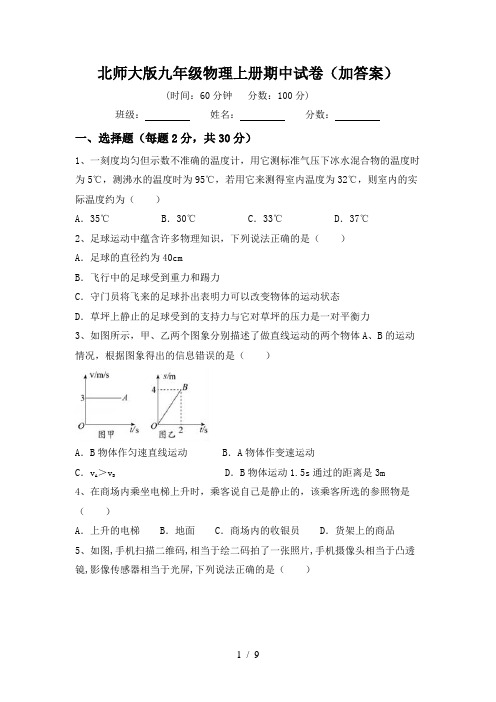

北师大版九年级物理上册期中试卷(加答案)
北师大版九年级物理上册期中试卷（加答案）(时间：60分钟分数：100分)班级：姓名：分数：一、选择题（每题2分，共30分）1、一刻度均匀但示数不准确的温度计，用它测标准气压下冰水混合物的温度时为5℃，测沸水的温度时为95℃，若用它来测得室内温度为32℃，则室内的实际温度约为（）A．35℃B．30℃C．33℃D．37℃2、足球运动中蕴含许多物理知识，下列说法正确的是（）A．足球的直径约为40cmB．飞行中的足球受到重力和踢力C．守门员将飞来的足球扑出表明力可以改变物体的运动状态D．草坪上静止的足球受到的支持力与它对草坪的压力是一对平衡力3、如图所示，甲、乙两个图象分别描述了做直线运动的两个物体A、B的运动情况，根据图象得出的信息错误的是（）A．B物体作匀速直线运动 B．A物体作变速运动C．vA ＞vBD．B物体运动1.5s通过的距离是3m4、在商场内乘坐电梯上升时，乘客说自己是静止的，该乘客所选的参照物是（）A．上升的电梯 B．地面 C．商场内的收银员 D．货架上的商品5、如图,手机扫描二维码,相当于绘二码拍了一张照片,手机摄像头相当于凸透镜,影像传感器相当于光屏,下列说法正确的是（）A．物体上的二维码是光源B．扫码时二维码要位于摄像头二倍焦距以外C．要使屏幕上二维码的像变小,只需将二维码靠近凸透镜D．影像传感器上成的是正立的实像6、如图所示，闭合开关后两灯均能发光，则（）A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表C．甲、乙均为电流表 D．甲、乙均为电压表7、很多同学知道自己的身高和体重，却不知道自己的体积，某同学身高170cm，体重60kg，他的体积约为（）A．0.006m3B．0.06m3C．0.6m3D．6m38、研学旅行途中，小明同学坐在匀速直线行驶的动车上，他正上方行李架的书包里有一包餐巾纸掉落，则这包餐巾纸掉落的位置在（）A．小明前排乘客身上 B．小明的身上C．小明后排乘客身上 D．无法判断9、如图所示的图象中，描述的是同一种运动形式的是（）A．A与B B．A与C C．C与D D．B与C10、用力推课桌的下部，课桌会沿地面滑动，而推课桌的上部，则课桌可能会翻倒，这说明力的作用效果（）A．与力的大小有关 B．与力的方向有关C．与力的作用点有关 D．与受力面积有关11、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行．下列电路设计符合要求的（）A．B．C．D．12、下列有关热和能的说法中，正确的是（）A．发生热传递时，温度总是从高温物体传递给低温物体B．一块 0℃的冰熔化成 0℃的水后，温度不变，内能变大C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能D．夏天在室内洒水降温，利用了水的比热容较大的性质13、举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A． B． C． D．14、端午节吃粽子是我国的传统习俗．对“煮粽子”的情景分析正确的是（）A．粽子温度升高，是通过做功的方式来增大内能B．锅边沿冒出的大量“白气”是水蒸气C．“粽子飘香”说明分子在不停息地做无规则运动D．水温升高，水的比热容变大15、小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）A．小灯泡并联，电压表测电源电压 B．小灯泡串联，电压表测L2的电压C．若灯L1短路，则电压表示数为零 D．若灯L2短路，则电压表示数为3V二、填空题（每题2分，共10分）1、简单电路是电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的_____；充电宝给手机充电时，充电宝相当于简单电路中的_____．2、把图钉帽在课桌上来回摩擦几下后，图钉帽热得烫手，这是用______的方法改变了物体的内能；把瓶装水放在冰箱里，一会儿变凉了，这是用______的方法改变了物体的内能．3、我们常说“铁比木头重”是指铁的_____比木头大，冬天里，户外装有水的水缸常会出现破裂是因为水缸里的水结成冰后，其体积_____（选填“变大”、“变小”或“不变”），密度_____（选填“变大”、“变小”或“不变”）．4、如图所示，在15N的水平拉力F作用下，木板A 在水平地面匀速向右运动的过程中，物体B相对于地面静止，此时弹簧测力计的示数为3N，则B所受滑动摩擦力方向水平向 ______（选填“左”或“右”），A受到地面的摩擦力大小为______N．5、用质量相等的0℃的水和0℃的冰来冷却物体，_____的冷却效果较好．因为它在_____过程中要_____热量．三、作图题（每题5分，共10分）1、如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图．2、如图所示，小红站在上升的电梯上，作出她所受重力的示意图．（O点为其重心）四、实验探究题（每题15分，共30分）1、如图所示，用微小压强计探究液体内部压强的特点．（p盐水＞p水）（1）实验中，将液体内部的压强大小转换为用U型管两侧液面的_____来表示．（2）为了使实验现象更明显，U形管中的液体最好用_____（选填“有色”或“无色“）．（3）将探头放在右图所示液体内部的A、B位置，观察到U型管两侧液面的高度差h B＞h A，经过多次实验观察到同样的现象，这说明同种液体內部的压强随_____的增加而增大．（4）将探头放在右图中所示液体内部等深的B、C位置，观察到U型管两侧液面的高度差h C_____h B（选填”＜””＝”或“＞“），这是为了研究液体压强与液体_____关系．（5）由以上实验可知右图所示液体内部A、B、C、D四个位置压强最大的是位置_____．2、在探究“影响压力作用效果的因素”实验中，某小组同学利用小桌、砝码、海绵等物品在水平桌面上进行探究．（1）实验中用______反映压力的作用效果，采用了转换法．（2）比较甲、乙两图的实验可以得出_______；比较丙图和___图，可以得出压力一定时，受力面积越小，压力的作用效果越明显．（3）本实验还采用了__________的研究方法．五、计算题（每题10分，共20分）1、底面积为100cm2的平底圆柱形容器内装有适量的水，放置于水平桌面上．现将体积为500cm3，重为3N的木块A轻放入容器内的水中，静止后水面的高度为8cm，如图甲所示，若将一重为6N的物体B用细绳系于A的下方，使其恰好浸没在水中，如图乙所示（水未溢出），不计绳重及其体积，求：（1）图甲中木块A静止时进入水中的体积；（2）物体B的密度；（3）图乙中水对容器底部的压强．2、某太阳能热水器中装有40kg的水，阳光照射一段时间后，水温从10℃升高到60℃，已知c水=4．2×103J/（kg•℃）．求：（1）热水器中的是所吸收的热量；（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少立方米的天然气？（天然气的热值为8．4×107J/m3，假设天然气完全燃烧放出的热量全部被水吸收）参考答案一、选择题（每题2分，共30分）1、B2、C3、B4、A5、B6、B7、B8、B9、D10、C11、D12、B13、B14、C15、B二、填空题（每题2分，共10分）1、用电器电源2、做功热传递3、密度变大变小4、右 125、0℃的冰熔化吸收三、作图题（每题5分，共10分）1、略所示2、四、实验探究题（每题15分，共30分）1、高度差有色深度＞密度 D2、海绵的凹陷程度受力面积一定时，压力越大，压力的作用效果越明显乙控制变量（法）五、计算题（每题10分，共20分）1、（1）3×10﹣4m3；（2）1.5×103kg/m3；（3）1400Pa2、（1）8．4×106J；（2）0．1m3。

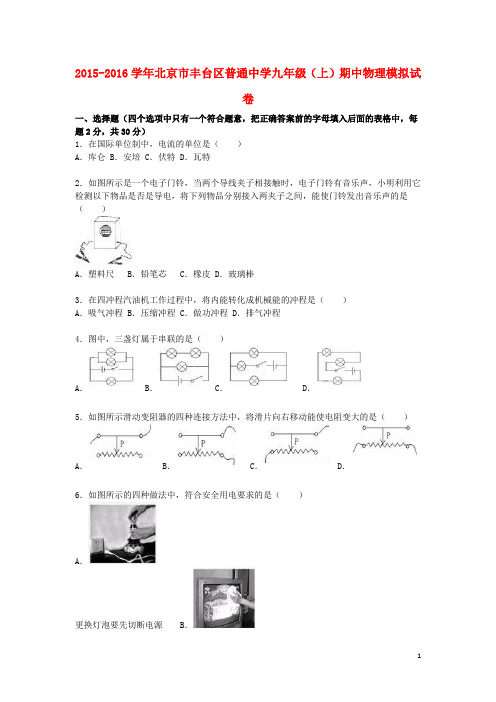

北京市丰台区普通中学九年级物理上学期期中模拟试题(
2015-2016学年北京市丰台区普通中学九年级（上）期中物理模拟试卷一、选择题（四个选项中只有一个符合题意，把正确答案前的字母填入后面的表格中，每题2分，共30分）1．在国际单位制中，电流的单位是（）A．库仑 B．安培 C．伏特 D．瓦特2．如图所示是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声，小明利用它检测以下物品是否是导电，将下列物品分别接入两夹子之间，能使门铃发出音乐声的是（）A．塑料尺B．铅笔芯C．橡皮 D．玻璃棒3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程4．图中，三盏灯属于串联的是（）A．B．C．D．5．如图所示滑动变阻器的四种连接方法中，将滑片向右移动能使电阻变大的是（）A．B．C．D．6．如图所示的四种做法中，符合安全用电要求的是（）A．更换灯泡要先切断电源B．用湿布擦开着电视C．用湿布擦带电的插座D．通电导线接触高温物体7．家庭电路中的（）A．各个房间的灯是并联的B．冰箱内的照明灯和压缩机是串联的C．灯和控制它的开关是并联的D．装饰用的小彩灯是并联的8．下列实例中．通过做功来改变物体内能的是（）A．在饮料中放入一些冰块，饮料变凉B．划火柴，火柴被划燃C．柏油马路被阳光晒热D．冬天，暖气使房间变暖9．从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（）A．电流方向从灯丝到荧屏B．显像管内是真空，无法通过电流C．电流方向从荧屏到灯丝D．无法判断电流方向10．关于温度、内能、热量的说法正确的是（）A．温度高的物体含有的热量多B．物体吸收了热量，温度一定升高C．物体的温度升高，它的分子无规则运动剧烈D．物体的内能增加，它一定吸收了热量11．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大12．下列说法正确的是（）A．电路中有电源就一定有电流B．电路中有电流通过时，电路两端一定有电压C．导体容易导电，所以导体对电流没有阻碍作用D．绝缘体不导电，所以没有电阻13．在下列电路图的“O”中是电压表或电流表，请选择正确的连接方式（）A．A是电压表，B和C均为电流表B．A是电流表，B和C均为电压表C．B是电压表，A和C均为电流表D．C是电压表，A和B均为电流表14．两盏灯甲和乙并联在电路中，观察到甲灯比乙灯亮，则在一分钟内流过甲、乙两盏灯的电荷量Q甲与Q乙的大小关系是（）A．Q甲＞Q乙B．Q甲＜Q乙C．Q甲=Q乙D．无法确定15．如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮．由此可判断（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二、多选题（下列各题的四个选项中，符合题意的选项均多于一个，每题3分，共9分）16．三盏灯在电路中同时亮同时灭，它们的连接方式是（）A．一定是串联的 B．一定是并联的 C．可以串联 D．可以并联17．小明根据下表所提供的几种物质的比热容，得出以下结论，其中正确的是（）几种物质的比热容c（J•（kg•℃）﹣1）水 4.2×103冰2.1×103酒精 2.4×103砂石0.92×103煤油 2.1×103铝0.88×103水银0.14×103铜0.39×103 A．液体的比热容一定比固体的大B．质量相等的水和煤油吸收相等的热量后，煤油的温度变化大C．同一物质发生物态变化后，比热容不变D．质量相等的铝和铜，升高相同的温度，铝吸收的热量多18．下列说法正确的是（）A．电阻是导体本身的一种性质B．只有36V的电压对人体才是安全的C．镍铬合金丝的电阻大于锰铜的电阻D．金属导体中的电流方向跟自由电子的实际定向移动方向相反三、填空题（每空2分，共24分）19．验电器是利用相互排斥的原理制成的．20．是用来辨别火线和零线的．21．“太阳能集热箱”、“摩擦生热”中的“热”是指．22．为了安全用电，当电路中的电流过大时能自动切断电路，在家庭电路中应联保险丝．（填“串”或“并”）23．是电路中形成电流的原因．24．电池工作时，由能转化为电能．25．若10秒内通过导体横截面的电量为5库，则该导体中的电流是A．26．两个电阻串联，通过它们的电流之比是；把它们并联起来，它们两端的电压之比是．27．如图所示的电路中，要使两灯泡串联，应该闭合开关；若同时闭合，则会出现短路，是不允许的．28．如图所示，若S1、S2闭合，能发光的灯是．四、作图与实验探究题（每空1分，每图2分，36题3分，共26分）29．如图所示玻璃加热到红炽状态时，小灯泡发光．这表明．30．如图，是用电压表测一个使用过一段时间后的电池组两端电压的实验，此电池组两端电压的测量值是V．31．如图所示，蒋丽同学同时在等量的热水和冷水中各滴一滴红墨水，热水的那杯颜色先变均匀．说明．32．小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路．33．根据实物连接图画出电路图34．按要求连接实物图，并画出电路图：图甲要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2．35．一位同学想测量两只并联小灯泡两端的电压和通过L1的电流，设计的电路图如图所示，这个电路图有什么错误？请画出正确的电路图．图中的错误（1）（2）．36．现有一盏红灯、一只电铃、一个电池组及导线若干，请按下列要求将各元件符号填入图中适当的位置．要求：（1）接通开关S1、S3时，电路中电铃发声；（2）接通开关S1、S2时，电路中灯不亮、铃不响；（3）接通开关S2、S3时，红灯亮．37．为了探究热水瓶盛水量与保温效果之间的关系，某实验小组用规格和保温性能完全相同的热水瓶（容积均为2L ），在相同的环境条件下进行实验．他们在7个热水瓶中装入不同水量但初温相同的热水，经过相同时间，测量各个热水瓶中的水温，并根据所得数据经计算绘出右图所示的图象．（1）该实验记录的实验数据是盛水量、初温和 ； （2）由图象可知，本次实验中保温瓶的盛水量为 L 时，保温效果最好．38．小名同学在探究“电阻大小与什么因素有关”的实验中，记录如下数据，请帮小名分析一下数据，并得出结论．次数 长度（L ） 米 横截面积 （S ） 材料 电压（U ） 伏 电流（I ）安1 1 S 镍铬 1.5 0.12 1 2S 镍铬 1.5 0.23S 镍铬 1.5 0.24 1 S 碳钢 1.5 0.45 1 S 锰铜 1.5 0.3（1）分析1、2两组数据，得出结论：在材料、长度相同的条件下，电阻的大小跟导体的 有关，越粗的电阻越 ．（2）分析1、3两组数据，得出结论： ．（3）从 、 两组数据可以得出电阻的大小跟导体的材料有关．在探究这个问题时，小名采用的是 法．39．把一根铁丝的两端分别与两根铜丝相连接，再与一个小量程的电流表串联成闭合电路．然后把铜、铁丝的一个接点放在盛有冰水混合物的杯中，当另一个接点用火焰加热时，发现电流表的指针会发生偏转，表明闭合电路中有电流通过，像这样的电路叫做热电偶电路．进一步实验表明热电偶电路中的电流的大小跟相互连接的两种金属丝的性质，以及两点间的温度差有关系．下表给出了通过实验测得的铂铑合金热电偶电路中电流大小与温度差的关系的一组数据．两点间的温度差：℃ 电路中的电流：0.1A0 0.001 0.01100 0.64200 1.42300 2.29500 4.17800 7.311000 9.561500 15.451700 17.81（1）从表中数据可以发现，热电偶电路中电流的大小将随着两点间的温度差的增大而；（2）这样的热电偶实际上是个电源，它的电能是由能转化而来．五、计算说明题（共11分）40．小丽在海边游泳时发现：同样在烈日下，沙滩很热，而海水却很凉，这是为什么？请帮她解释一下．答：因为水的比热容较，水和沙相比，在同样受热的情况下，吸收的热量相同，但水的温度变化比沙，因此，在受太阳照射条件相同时，沙滩比海水的温度，所以同样在烈日下，沙滩很热，而海水却很凉．41．50克的水，初温是20℃，把它加热到70℃，吸收多少热量？若这些热量是由热值为3×107J/kg的焦炭提供的，需完全燃烧多少克焦炭？42．如图所示：若电源电压为12伏，V1示数为7伏，V2示数为8伏，分别判断每盏灯两端的电压，写出根据．若把电压表V1改换成电流表A1，V2改成A2，分别说出两只电流表测谁的电流．2015-2016学年北京市丰台区普通中学九年级（上）期中物理模拟试卷参考答案与试题解析一、选择题（四个选项中只有一个符合题意，把正确答案前的字母填入后面的表格中，每题2分，共30分）1．在国际单位制中，电流的单位是（）A．库仑 B．安培 C．伏特 D．瓦特【考点】电流的单位换算；物理常识．【分析】电流的国际单位是安培，是为了纪念法国著名物理学家安培而命名的．【解答】解：A、库仑是法国的物理学家，他在力学和电学上都做出了突出的贡献，后人为了纪念他，把电荷量的单位定为库仑；B、安培是法国著名的物理学家，他最主要的成就是对电磁作用的研究，发现了安培定则，电流的相互作用，发明了电流计等等．他被称为“电学中的牛顿”，后人为了纪念他，就把他的名字作为电流单位；C、伏特是意大利物理学家，他因在1800年发明了伏打电堆而著名．为了纪念他，人们将电压单位取名为伏特；D、瓦特是英国著名的发明家，他的发明为人类科学技术的发展作出了划时代的贡献，为了纪念瓦特这位伟大的发明家，人们把常用的功率单位定为瓦特．故选 B【点评】物理学中，很多物理量的单位都是为了纪念物理学家而命名的，因为他们在某一领域里都做出了突出的贡献，所以我们应该向这些伟大的科学家学习，学习他们的刻苦钻研和勇攀科学高峰的精神．2．如图所示是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声，小明利用它检测以下物品是否是导电，将下列物品分别接入两夹子之间，能使门铃发出音乐声的是（）A．塑料尺B．铅笔芯C．橡皮 D．玻璃棒【考点】导体；绝缘体．【分析】把导电性能较好的导体接在电路中时，用电器工作，把绝缘体接在电路中时，用电器不工作．【解答】解：塑料、橡皮、玻璃是绝缘体，铅等芯是导体．故选B．【点评】记住生活中常见的哪些物质是导体，哪些物质是绝缘体．人体、大地、酸碱盐的水溶液、炭、石墨、铅芯等等是导体．3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【专题】比热容、热机、热值．【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；故选：C．【点评】内燃机属于热机，热机就是利用内能来工作的机械，将内能转化为机械能．内燃机中涉及到的能量转化是经常考查的知识点，需要引起注意．4．图中，三盏灯属于串联的是（）A．B．C．D．【考点】串联电路和并联电路的辨别．【专题】电流和电路．【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．【解答】解：A、电路中三只灯泡并列连接，电流有三条支路，为并联电路，不合题意；B、图中上面两只灯泡串联，再与下面的灯泡并联，为混联电路，不合题意；C、图中上下两只灯泡并联，再与中间的灯泡串联，为混联电路，不合题意；D、图中电流只有一条路径，依次通过三只灯泡，为串联电路，符合题意．故选D．【点评】本题主要考查我们对串并联电路的了解和辨别，知道串联电路只有一条电流路径，而并联电路有多条电流路径是关键．5．如图所示滑动变阻器的四种连接方法中，将滑片向右移动能使电阻变大的是（）A．B．C．D．【考点】滑动变阻器的使用．【专题】电压和电阻．【分析】滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左移动时滑动变阻器接入电路的阻值减小，就要使电阻丝接入电路的长度变短，由此入手分析．【解答】解：A、图中滑阻器接上面两个接线柱，相当于导线，不合题意；B、图中滑片P向右端移动时，连入的有效部分是右半段，阻值变小，不合题意；C、图中滑片P向右端移动时，连入的有效部分是左半段，阻值变小，符合题意；D、图中滑阻器接下面两个接线柱，相当于定值电阻，不合题意．故选C．【点评】滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个．6．如图所示的四种做法中，符合安全用电要求的是（）A．更换灯泡要先切断电源B．用湿布擦开着电视C．用湿布擦带电的插座D．通电导线接触高温物体【考点】安全用电原则．【分析】根据安全用电的常识分析．【解答】解：A、若不断开开关，灯座与火线相通，可能会触电，故A正确．BC、水容易导电，会造成触电的，故B、C错误．D、导线的绝缘体材料在高温时会失去绝缘性能，故D错误．故选A．【点评】本题考查了安全的常识，我们要不接触低压带电体，不靠近高压带电体．7．家庭电路中的（）A．各个房间的灯是并联的B．冰箱内的照明灯和压缩机是串联的C．灯和控制它的开关是并联的D．装饰用的小彩灯是并联的【考点】串联电路和并联电路的辨别．【专题】电与热、生活用电．【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响，开关控制整个电路；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作，干路的开关控制整个电路，支路的开关控制各自支路．【解答】解：A、家庭电路中，各个房间的灯互不影响，所以是并联的，故A正确；B、冰箱内的照明灯和压缩机工作时互不影响，所以是并联的，故B错误；C、家庭电路中，灯和控制它的开关是串联的，这样才能实现有效控制，故C错误；D、装饰用的小彩灯工作时互相影响，所以是串联的，故D错误．故选A．【点评】本题主要考查对家庭电路中串、并联各用电器工作特点的了解，属电学基础题．8．下列实例中．通过做功来改变物体内能的是（）A．在饮料中放入一些冰块，饮料变凉B．划火柴，火柴被划燃C．柏油马路被阳光晒热D．冬天，暖气使房间变暖【考点】做功改变物体内能；热传递改变物体内能．【专题】压轴题．【分析】要解答本题需掌握：做功和热传递改变物体的内能的特点．【解答】解：热传递改变物体的内能是能量的转移，做功改变物体的内能是能量的转化．在饮料中放入一些冰块，饮料变凉；柏油马路被阳光晒热；冬天，暖气使房间变暖，这些都是能量的转移，属于热传递改变物体的内能．划火柴，火柴燃烧，是摩擦生热，是能的转化，属于做功改变物体的内能．故ACD错误．故选B【点评】本题主要考查学生对：改变物体内能的两种方法的特点的了解和掌握．是一道基础题．9．从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（）A．电流方向从灯丝到荧屏B．显像管内是真空，无法通过电流C．电流方向从荧屏到灯丝D．无法判断电流方向【考点】电流的方向．【专题】应用题；电流和电路．【分析】我们规定电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反．【解答】解：显像管内虽然是真空，但有电荷的定向移动，所以有电流形成，故B错误；电流的方向与负电荷定向移动的方向相反，且由题意可知电子的移动方向为从灯丝到荧光屏，所以电流方向为从荧光屏到灯丝，故AD错、C正确；故选C．【点评】本题与实际相结合，考查了电流方向的规定，一定要注意负电荷定向移动的方向与电流方向是相反的．10．关于温度、内能、热量的说法正确的是（）A．温度高的物体含有的热量多B．物体吸收了热量，温度一定升高C．物体的温度升高，它的分子无规则运动剧烈D．物体的内能增加，它一定吸收了热量【考点】温度、热量与内能的关系．【专题】分子热运动、内能．【分析】（1）改变物体内能的两种方式：做功和热传递，二者是等效的；（2）物体吸热时内能发生变化，可能表现在物体的温度变化，也可能是状态的变化；（3）热量是一个过程时，不能用具有、含有来修饰；（4）分子的热运动与温度有关，温度越高，运动越剧烈．【解答】解：A、热量是一个过程量，不能用具有、含有来修饰，故说法错误，B、物体吸收热量，内能增加，但温度不一定升高，比如：晶体在熔化过程，吸热，内能增加但温度不变，故该项说法错误．C、分子的热运动与温度有关，物体温度越高，它的分子无规则运动越剧烈，说法正确，符合题意．D、物体的内能增加，也可能是因为对物体做功，则不一定是吸收热量的结果，故说法错误．故选C．【点评】要正确理解温度、热量与内能的关系．解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的．11．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大【考点】影响电阻大小的因素．【专题】电压和电阻．【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】解：A、电阻的大小不仅跟导体的长度和材料有关，还跟材料的横截面积大小有关，所以选项A不正确．B、在温度、横截面积和材料相同，长的铜导线电阻大，故B正确．C、电阻的大小不仅跟导体的横截面积和材料有关，还跟材料的长度有关，所以选项C不正确．D、在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D错误．故选：B．【点评】本题考查了决定电阻大小的因素，用好控制变量法正确分析是本题的关键．12．下列说法正确的是（）A．电路中有电源就一定有电流B．电路中有电流通过时，电路两端一定有电压C．导体容易导电，所以导体对电流没有阻碍作用D．绝缘体不导电，所以没有电阻【考点】电压；导体和绝缘体的区别．【专题】电流和电路；电压和电阻．【分析】（1）形成持续电流的条件：一是有电源；二是闭合回路．（2）电压是使电路形成电流的原因．（3）导体容易导电，但导体本身也有电阻．（4）绝缘体不导电是因为绝缘体内没有能够自由移动的电荷．绝缘体的电阻很大．【解答】解：A、电路中有电源，同时电路闭合回路才有电流．此选项错误；B、电路中有电流通过时，电路两端一定有电压．此选项正确；C、导体容易导电，但导体本身也有电阻，所以对电流有不同程度的阻碍作用．此选项错误；D、绝缘体不导电，绝缘体的电阻很大．此选项错误．故选B．【点评】本题考查电路产生持续电流的条件、导体和绝缘体导电性能差异性的认识，属于基础题．13．在下列电路图的“O”中是电压表或电流表，请选择正确的连接方式（）A．A是电压表，B和C均为电流表B．A是电流表，B和C均为电压表C．B是电压表，A和C均为电流表D．C是电压表，A和B均为电流表【考点】电流表的使用；电压表的使用．【专题】应用题；电流和电路；电压和电阻．【分析】电压表在电路中相当于开路，与被测用电器并联，并且电流必须从电电压表的正接线柱流入，负接线柱流出；电流表在电路中相当于导线，与被测用电器串联，并且电流必须从电流表的正接线柱流入，负接线柱流出；根据电压表和电流表在电路中的作用以及电压表和电流表的正确使用方法进行分析．【解答】解：电压表在电路中作用相当于绝缘体，必须与被测用电器并联连接，因此C为电压表；电流表在电路中相当于导线，并且与被测用电器串联连接，因此与电源负极相连的B应是电流表；与灯泡串联的A也是电流表．故选：D【点评】本题考查学生对电流表和电压表的特点的了解和掌握，该类题是常考题型．注意电流表在电路中相当于导线，电压表相当于开路，掌握电压表和电流表的正确使用方法以及在电路中的作用．14．两盏灯甲和乙并联在电路中，观察到甲灯比乙灯亮，则在一分钟内流过甲、乙两盏灯的电荷量Q甲与Q乙的大小关系是（）A．Q甲＞Q乙B．Q甲＜Q乙C．Q甲=Q乙D．无法确定【考点】电量及其计算．【专题】电流和电路．【分析】甲、乙两灯并联在同一电路中，甲、乙灯两端的电压相等，甲灯比乙灯亮，根据公式P=UI可知通过两灯的电流大小，根据公式Q=It可求通过两灯电荷量的关系．【解答】解：甲和乙并联在电路中，两端的电压相等，甲灯比乙灯亮，根据公式P=UI可知，通过甲灯的电流大，通电时间相等，根据公式Q=It可知，通过甲灯的电荷量大．故选A．【点评】本题考查电荷量的大小关系，关键是公式及其变形的灵活运用，要知道并联电路中电功率、电压、电流的规律．15．如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮．由此可判断（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【考点】电路的三种状态．【专题】电流和电路．【分析】闭合开关灯泡不亮，原因有两个：断路或短路．已知两灯串联都不亮，所以不可能是一灯短路，只能是断路．【解答】解：A 如果L1短路，L2发光．此选项不符合题意；B 如果L2短路，L1发光．此选项不符合题意；C 如果L1断路，L2不发光，将导线并联在L1两端时，L2是通路会发光．此选项不符合题意；D 如果L2断路，L1不发光；将导线并联在L1两端时，两灯仍是断路不发光．此选项符合题意．故选D．【点评】电路故障问题是电学考查的热点、难点，解决的一般方法是将各选项代入题目，根据出现的现象是否与题目叙述的现象一致，最终确定正确答案．二、多选题（下列各题的四个选项中，符合题意的选项均多于一个，每题3分，共9分）16．三盏灯在电路中同时亮同时灭，它们的连接方式是（）A．一定是串联的 B．一定是并联的 C．可以串联 D．可以并联【考点】串联电路和并联电路的辨别．【专题】电流和电路．【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响，开关控制整个电路；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作，干路的开关控制整个电路，支路的开关控制各自支路．【解答】解：由于串联电路中，开关可以控制整个电路．并联电路中，干路的开关也可以控制整个电路，因此三盏灯在电路中同时亮同时灭，可能是串联，也可能是并联．故选CD．【点评】本题主要考查对串、并联电路中各用电器工作特点以及开关作用的了解．。
【物理】北京大学附属中学九年级上册期中精选试卷检测题
【物理】北京大学附属中学九年级上册期中精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。
2017-2018年北京市人大附中朝阳学校九年级上学期期中物理试卷与解析
2017-2018学年北京市人大附中朝阳学校九年级（上）期中物理试卷一、单项选择题（各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．（2分）在国际单位制中，电流的单位是（）A．安培（A）B．瓦特（W）C．焦耳（J）D．伏特（V）2．（2分）下列物品中，通常情况下属于绝缘体的是（）A．人体B．铁钉C．盐水D．塑料尺3．（2分）下列说法中正确的是（）A．温度高的物体内能一定比温度低的物体内能大B．物体的温度升高，一定是从外界吸收了热量C．温度高的物体与温度低的物体接触，低温物体从高温物体吸热D．0℃的冰块内能为零4．（2分）如图所示的电路中，闭合开关S，三盏灯属于并联的电路是（）A．B．C．D．5．（2分）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，在图所示的四个电路图中，符合上述要求的是（）A．B．C．D．6．（2分）关于公式：R=，下列说法正确的是（）A．导体电阻的大小由电压决定B．导体电阻的大小由电压、电流共同决定C．导体的电阻，可以用导体两端电压与通过导体电流的比值表示D．导体中电流为零时，导体电阻是零7．（2分）下列现象属于扩散的是（）A．冰熔化B．拍打衣服时灰尘纷纷落地C．打开香水瓶，香味四处飘逸D．放在空气中的铁块，过一段时间生锈了8．（2分）关于同一种物质同一状态的比热容，下列说法正确的是（）A．若吸收的热量增大一倍，则比热容增大一倍B．无论质量大小，比热容都一样C．若质量增大一倍，则比热容减少至一半D．若加热前后的温度差增大一倍，则比热容增大一倍9．（2分）下列说法中正确的是（）A．无风时，在离花园较远处就能闻到花香是扩散现象B．固体和液体很难被压缩，这能够说明分子间存在着引力C．物体的温度越低，分子运动越剧烈D．擦黑板时看到粉笔灰在空中飞舞，该现象说明了分子在永不停息地做无规则运动10．（2分）如图所示电路中，闭合电键后，发现电流表指针有偏转，灯L1不亮，电压表无示数，则电路故障可能是（）A．L1断路B．L1短路C．L2短路D．L2断路11．（2分）关于并联电路，下列说法正确的是（）A．在并联电路中使用的用电器越多，其总电阻越大B．并联电路中导体中的电流跟电阻成正比C．两个电阻并联的电路，若一个电阻不变，另一个电阻变大，总电阻一定变大D．并联电路的总电阻等于各并联导体电阻的倒数之和12．（2分）某导体接在电路中，如果把加在该导体两端电压减小到原来的一半，保持温度不变，则下列关于导体的电阻和通过它的电流的说法正确的是（）A．都减小到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍13．（2分）如图所示电路，电源电压不变，当滑动变阻器的滑片P从左端向右端移动的过程中，电流表和电压表的示数变化情况是（）A．电流表示数减小，电压表V1示数不变，电压表V2示数减小B．电流表示数增大，电压表V1示数不变，电压表V2示数减小C．电流表示数减小，电压表V1示数增大，电压表V2示数增大D．电流表示数减小，电压表V1示数不变，电压表V2示数增大14．（2分）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页（共46页） 2017-2018学年北京市丰台区首都师范大学附属丽泽中学九年级（上）期中物理试卷
一、单项选择题（各小题均有四个选项，只有一个选项符合题意．共30分，每小题2分） 1．（2分）在国际单位制中，电功的单位是（ ） A．安培（A） B．欧姆（Ω） C．焦耳（J） D．瓦特（W） 2．（2分）下列物品中，通常情况下属于导体的是（ ） A．木质笔杆 B．橡皮 C．不锈钢直尺 D．塑料笔袋 3．（2分）如图所示的用电器中，利用电流热效应工作的是（ ）
A． 电磁起重机
B． 电风扇
C． 电熨斗
D． 平板电脑 4．（2分）下列物理量可用电能表直接测量的是（ ） 第2页（共46页）
A．电能 B．电压 C．电流 D．电功率 5．（2分）如图所示的四个电路中，将每个电路的开关都闭合后，灯泡L1、L2为串联关系的是（ ）
A． B． C． D． 6．（2分）下列说法正确的是（ ） A．电风扇工作时，发生的能量转化主要是电能转化为内能 B．电动汽车在加速启动的过程中，发生的能量转化主要是电能转化为机械能 C．干电池向外供电时，在电池内部发生的能量转化主要是电能转化为化学能 D．太阳能发电站发电时，发生的能量转化主要是太阳能转化为内能 7．（2分）关于电流、电压和电阻，下列说法正确的是（ ） A．电荷的定向移动形成电流 B．自由电子定向移动的方向为电流方向 C．电路两端有电压，电路中一定有电流通过 D．由R=可知，导体的电阻与导体两端的电压成正比，与通过导体的电流成反比 8．（2分）小明家的电路简化后的示意图如图所示，关于该电路，下列说法正确的是（ ）
A．白炽灯、电视和台灯是串联在电路中的 B．开关和白炽灯串联后接在火线和零线之间 C．各个小彩灯之间是并联的 D．去掉空气开关不影响电路的工作和安全 9．（2分）小刚家的卫生间里安装有照明灯泡L和换气扇M．照明灯泡和换气扇 第3页（共46页）
可分别独立工作，也可以一起工作。如图所示电路示意图中符合设计要求的是（ ）
A． B． C． D． 10．（2分）如图所示电路中，电源两端电压保持不变，只闭合开关 S1，电流表、电压表均有示数；若再闭合开关S2，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电压表的示数变大 B．电流表的示数变大 C．电路的总电阻变大 D．电路的总功率变小 11．（2分）如图所示电路中，R为定值电阻，电源两端电压保持不变。闭合开关S后，电路中元件均正常工作，将滑动变阻器的滑片P向左移动，下列说法正确的是（不计温度对电阻的影响）（ ）
A．电流表的示数变小 B．电压表的示数变小 C．电路消耗的总功率变小 D．电压表与电流表的示数之比不变 12．（2分）如图所示的四个电路中，电源两端的电压相同且保持不变，已知电阻R1和R2的阻值大小关系为R1＜R2．在这个电路中，消耗总功率最小的是（ ） 第4页（共46页）
A． B． C． D． 13．（2分）小明按照如图所示电路图连接电路，闭合开关S后，发现两只灯泡都不亮，且电流表的示数为零，电压表的示数接近电源两端的电压。若电路中只有一处故障，则这个故障可能是（ ）
A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路 14．（2分）晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作。如图所示为该充电器铭牌的部分内容，发生这一现象的原因可能是（ ）
A．插头与这个插座接触不良形成了断路 B．插头插入这个插座前，火线和零线就已相互接触形成了短路 C．插头插入这个插座时，火线和零线相互接触形成了短路 D．充电器消耗的功率过大，导致干路电流过大，空气开关自动断开 15．（2分）如图甲所示，电源两端电压保持不变，R0为定值电阻，RP为滑动变阻器，闭合开关S，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法正确的是（ ） 第5页（共46页）
A．电源两端电压为5V B．滑动变阻器的最大阻值为10Ω C．滑动变阻器滑片由一端移到另一端的过程中，电路总功率的最大值为3.6W D．滑动变阻器滑片由一端移到另一端的过程中，定值电阻R0消耗电功率最大值与最小值之差为2.5W
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共8分，每小题2分．每小题选项选对的得2分，选对但不全的得1分，有错选的不得分） 16．（2分）如图所示的四种现象中，符合安全用电原则的是（ ）
A． 洗衣机的金属外壳安装接地线
B． 使用绝缘层破损的电线
C． 用湿抹布擦拭正在工作的台灯 第6页（共46页）
D． 用绝缘棒挑开通电的裸导线 17．（2分）在探究“电流做功的多少与哪些因素有关”的实验中，通过观察电动机提升物体上升的高度来判断电流做功的多少。这种研究问题的方法叫“转换法”。下列探究中使用了“转换法”的是（ ） A．在电路电压不变情况下，研究电路中电流大小时，我们可以通过观察电路中灯泡的亮暗来判断 B．探究串联电路的电阻关系时，用一个电阻去代替两个串联电阻，使电路中电流大小不变 C．探究不同物质的导电性能时，将不同的物体接入相同电路，观察接入不同物体后电路中小灯泡的亮度或电流表的读数 D．探究通过导体的电流与导体电阻的关系时，要保持导体两端的电压不变 18．（2分）下列说法正确的是（ ） A．家庭电路中保险丝熔断，一定是发生了短路 B．家庭电路中保险丝不能用铜丝代替 C．在相同时间内，额定功率越大的用电器，电流通过它所做的功就越多 D．白炽灯泡越亮，说明它的实际功率越大 19．（2分）两个电饭煲甲和乙，甲的额定功率为1200W，乙的额定功率为800W．关于它们都在额定功率工作的情况下，下列说法正确的是（ ） A．甲消耗电能比乙快 B．电流通过甲做功比乙多 C．甲的实际功率大于乙的实际功率 D．甲消耗电能比乙多
三、实验探究选择题（共18分，每小题2分） 20．（2分）如图所示，小阳利用“伏安法”测量未知电阻Rx的阻值，进行了如下 第7页（共46页）
实验：小阳选择了满足实验要求的实验器材，连接的部分实验电路如图所示，则从电压表“﹣”号接线柱连出的导线应连接到接线柱上。（ ）
A．E B．C C．D D．B 21．（2分）小明观察到教室内的一个开关可以同时控制两盏灯，他画出了如图所示的四种连接方式，其中连接正确且符合安全用电原则的是（ ）
A． B． C． D． 22．（2分）物理学中研究一个变量与多个变量之间的关系时，常常采用控制变量法。在探究同一品牌电热器电流产生的热量与电功率的关系时，需要控制的变量是（ ） A．电流 B．电压 C．电阻 D．通电时间 23．（2分）如图所示，实验桌上备有实验器材：电池组、电流表、横截面积相同的电阻丝和带有金属夹的导线，其中1、2、3号电阻丝的长度相同。下列说法正确的是（ ） 第8页（共46页）
A．选用1和2号电阻丝，可探究导体电阻大小跟横截面积是否有关 B．选用3和4号电阻丝，可探究导体电阻大小跟导体材料是否有关 C．若将4和5号电阻丝并联接入电路，通过4号电阻丝的电流较大 D．若将4和5号电阻丝串联接入电路，通过两根电阻丝的电流相同 24．（2分）小明想利用如图所示装置探究“电流通过导体产生的热量与电阻大小的关系”。甲、乙丙三个烧瓶内所盛煤油中都各自浸泡着一段电阻丝，阻值分别为R1、R2和R3，用插有温度计的橡胶塞封闭烧瓶，煤油中的电阻丝通过橡胶塞上的接线柱与电路相连，温度计可以测量煤油的温度，下列说法正确的是（ ）
A．为实现实验目的，应将R1、R2和R3改为并联 B．甲、乙、丙三瓶中装入煤油的质量可以不相等 C．为实现实验目的，三个烧瓶内的电阻R1、R2和R3阻值应相等（且质量未知） D．实验中通过观察温度计示数变化来判断电流通过导体产生热量的多少 25．（2分）如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（ ）
A．电路中的电阻变大，灯泡变亮 第9页（共46页）
B．电路中的电阻变小，灯泡变亮 C．电路中的电阻变大，灯泡变暗 D．电路中的电阻变小，灯泡变暗 26．（2分）为测量一只标有“2.5V”的小灯泡的额定功率，某实验小组设计了如图所示的电路图。所用实验器材有：电源（电压恒为6V）一个、开关一只，小灯泡电阻约为10Ω．其他可选用的器材有： ①电压表（量程0～3V） ②电压表（量程 0～15V） ③电流表（量程0～0.6A） ④电流表（量程0～3A） ⑤规格为“10Ω 2A”的滑动变阻器 ⑥规格为“20Ω 2A”的滑动变阻器 为了完成实验，可选择的实验器材组合是（ ）
A．①③⑤ B．②④⑥ C．①③⑥ D．②④⑤ 27．（2分）小颖同学用图甲所示的电路，测量额定电压为2.5V小灯泡L的额定功率。闭合开关，调节滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，下列说法正确的是（ ）
A．此时通过小灯泡L的电流为1.5A B．此时通过小灯泡L的电流为0.3A C．小灯泡L的额定功率为0.75W
