箱式变电站的历史、分类及技术特点
箱式变电站是什么及箱式变电站型号
箱式变电站是什么及箱式变电站型号箱式变电站箱式变电站（即组合式变压器）是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。
箱式变电站由高压开关设备、配电变压器和低压配电装置按一定的接线方案组合而成。
分为三个功能隔离室：高压室、变压器室和低压室，各室功能齐全，结构合理，元件性能可靠。
高压室由高压开关等元件组成一次供电系统，按高压开关地接入电网形式分环网型、终端型、双电源供电系统等多种供电方式。
高压室可配高压避雷器、带点显示器等保护元件可满足高压计量的要求。
高压开关有：压气式负荷开关、真空室负荷开关、六氟化硫负荷开关，可手动和电动操作，根据用户要求箱变可配置智能化系统，满足供电部门对于配电网自动化的需求，对箱式变电站进行“四遥”（遥测、遥讯、遥调、遥控）系统管理。
变压式可安装油浸式全密封变压器及干事变压器。
变压器室内装有轨道，以便变压器从大门两侧进出，室内装有自动排气通风装置，由变压器室的温控监控装置自控，室内装有安全防护网，防止人员误入带电隔离区，保证人身设备安全。
低压室采用低压柜组成用户所需的供电方案，实现动力配电、照明配电、无功补偿、电能计量等多种功能。
另箱式变电站（简称箱变）是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。
它适用于额定电压10/0.4KV三相交流系统中，作为线路和分配电能之用。
适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所。
根据产品结构不同及采用元器件的不同，分为欧式箱变和美式箱变两种典型风格。
箱式变电站选用PPT.
欧式箱变式高压受电、低压配电，美式 箱变式配电变压器，组成”品“字形或” 目“字形，体积适中
内容 终端型、环网型、双电源型（一用 一备高压单母线、一台变压器） 配置完善，可装设低压计量装置及 无功补偿装置，低压出线多 可高压侧计量或低压侧计量 可实现自动化 高压采用电缆，变压器与低压柜采 用母线连接或电缆连接，低压出线 采用电缆 一台变压器为单母线 台架式（地面上安装）
通风散热
连接件
高压设备
低压主接线 安装方式
系统适应性
二、箱式变电站的选用
工程设计选用箱式变电站时，需依据国家标准GB/T17467—1998《高压/低 压预装式变电站》和行业标准DL/T537—2002《高压/低压预装式变电站选用导 则》及其他相关标准。箱式变电站的选用要点如下： 1.对于给定的运行方式，选用箱式变电站时，要按正常负荷条件和短路条件的 要求选择各个元件的额定值，例如额定电压、额定绝缘水平、额定频率及相数、 主回路的额定电流、主回路和接地回路的短时耐受电流与额定峰值耐受电流、 额定短路持续时间、操动机构和辅助回路的额定电压与电源频率、箱式变电站 的额定最大容量、变压器的额定容量及额定损耗、额定外壳防护等级、高低压 开关的额定分断电流及额定关合电流等。 2.必须考虑使用环境条件。一般箱式变电站按GB/T11022—1999规定的正常 户外使用条件（如：环境温度不超过40℃，24h平均温度不超过35℃；海拔 不超过1000m；风速不超过34m/s等）设计制造，若箱变安装地点的海拔、 污秽、温度和湿度、振动等条件特殊时，必须与制造厂家说明。此时箱变的 外壳和变压器的负荷系数需负荷标准要求。
结构布置
高压主接线
焊接钢板及新型彩钢板组装 箱式变电站外 壳 变压器 防护等级 户外油浸式变压器，容量不宜超过 630kVA IP33，变压器部分IP65 保持变压器为户外式，自然通风散 热，不需降容使用 SF6负荷开关环网柜，变压器采用限 流型熔断器保护 可用于高压中性点有效接地系统或 非有效接地系统 低压设备 电能计量 配网自动化
箱式变电站的应用现状
箱式变电站的应用现状箱式变电站主要包含低压配电装置、开关設备以及配电变压器等，将这些设备通过科学的连接方式进行互相连接，使其成为一个成套设备。
现在随着我国科学技术的发展逐渐增快，智能化技术也有了很大的进步，将箱式变电站和智能技术很好的融合在一起，形成智能化的箱式变电站，可以更好的保证供电的可靠性。
本文针对箱式变电站智能化应用进行了深入的探究。
标签：箱式变电站;智能化;应用随着社会的经济的不断发展，我国城镇电网事业有了很大进步，在长期的电网发展过程中，我国利用变压器将高压电变为低压电以满足用户的用电需求。
但是在变电过程中，具有很大的电能损耗，浪费了很大的资金，因此，对于变电站的不断优化对于节省电能消耗具有很重的作用。
同时，传统的变电设备与城市美丽的景观设计也不符合，对城市的风貌具有较大的负面影响，因此箱式变电站外形的设计要与城市的景观设计相结合。
为了改变这一现状，运用智能化系统对箱式变电站进行管理，使箱式变电站实现管理智能化、运行自动化，为用户安全可靠、高效率的输送电能，同时极大地降低了电能的损耗，推动了我国变电事业的发展。
1箱式变电站的类型及特点箱式变电站属于一种新式的变电站，是按照一定方案安装低压配电装置、变压器、高压开关设计等的紧凑型配电设备，具有如下几种形式：（1）一体型。
该形式的变电站是以保护装置、低压控制、简化高位基础，在变压器油箱中装入变压器主体与高、低压配电装置，使其形成一个整体，体积更小。
（2）组合装置型。
该形式的高、低压配电装置是在箱内直接装入保护电器设备和高、低压控制，使其形成一个整体，而不使用现有的成套装置，箱内也不需操作走廊，从而达到箱体积减小的目的。
（3）拼装式。
其是在金属箱体中装入变压器和高、低压成套装置，并且装置间留有操作走廊，该形式的箱式变体积较大，所以使用较少。
箱式变电站的特点包括：1.1设计工作量小常规变电站设计时有较大的工作量，其设计需要包括土建和电气设计两个方面，但是箱式变电站的土建设计只需要安装基础的设计，所以在土建设计部分的工作量大大减少。

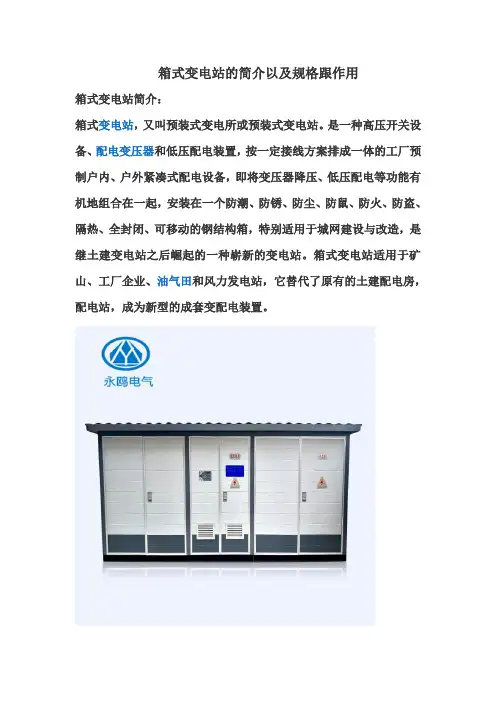

箱式变电站的简介以及规格跟作用
箱式变电站的简介以及规格跟作用
箱式变电站简介：
箱式变电站，又叫预装式变电所或预装式变电站。
是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。
箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
规格：
箱式变电站一般分为按容量大小（KVA)分为：315、400、500、630、800、1000、1250、1600、2000.这是国家标准容量序列。
常规尺寸：
功能跟作用
箱式变电站可实现"四遥"，即遥测、遥信、遥控、遥调，每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对箱体内湿度、温度进行控制和远方烟雾报警，满足无人值班的要求；根据需要还可实现图像远程监控。
由于先进设备的选用，特别是无油设备运行，从根本上彻底解决了常规变电所中的设备渗漏问题，变电站可实行状态检修，减少维护工作量，每年可节约运行维护费用10万元左右，整体经济效益十分可观。
预装式箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成，安装在一个防潮、
防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行。
箱式变电所的使用特点和发展趋势
箱式变电所的使用特点和发展趋势箱式变电所，是由成套变电所发展而来，由于这类变电所无需土建房屋，只是把高低压开关柜集中在一个箱式外壳内，因而得此名。
箱式变电所(以下简称箱式变），也被称为户外成套变电所。
从电厂出来经输电线把电能从电厂送到负荷中心，然后再经过变电所变压，送到千家万户，满足人们的生产、生活的需要。
用砖瓦等建材构成的变电所、配电室，这种供电形式人们已经司空见惯了。
随着科技的进步，经济的发展，占地日趋紧张，而建配电室和柱上变压器等古老的供电方式已经不能满足人们的需求。
于是一种新的形式，那就是箱式变供电便应运而生，使其无论应用于自备，还是公用，都以其未曾有过的强大生命力立足于电网之中。
箱式变是近年来发展的新产品，有多种型号。
早期，箱式变的型号和含义，如xZW，其字母分别代表成套、组合、户外，后来其它厂家又有另外的不同表示：有北方开关厂的NxB、ZxB5北京第三开关厂的XWB；北京华东开关厂的zBW。
随着外资的引进，又出现了一些型号：如北京安瑞吉(NRG)电气设备有限公司的CSS—W型箱式变，这是中国与德国F&G公司的合作产品；VFI型的美式箱式变，这是美国COOPER公司的产品。
还有，国内用先进技术研制成ZDXB 系列智能箱式变等，更进一步开拓了箱式变的市场。
箱式变，在50HZ、6--l0kV 的供电网中，作为额定容量50—800kV A(油变)或50---1600kV A(干变)的独立成套变电及配电装置，它由6—10kV高压室、6---l0kV／o．4kV变压器室及0.22／o.38kV低压配电室组成，装于金属结构封闭式箱内，可以广泛应用于多种场所：如商务中心、居民住宅小区、车站、港口、机场、仓库、公园、油田、工厂、矿山、市政工程、建筑施工单位及临时性施工工地等等，特别适用于土地紧张和流动性大的野外施工单位的临时用电。
它既可作为固定式变电所，也可作为移动式变电所。
箱式变的主要特点有：(1)箱式变的箱体底座和骨架有两种构成方式：一种采用槽钢和角钢焊接而成，另一种由螺栓联结而成，具有较高的强度和刚性。
箱变概述
箱式变电站1 概述箱式变电站是60年代首先从国外发展起来的。
从产品结构来分，可以分欧洲式和美国式两种。
当时的德国Siemens公司英文命名为Packaged substation（箱式变电站）；AGE公司英文命名为Factory-assembled substation（工厂组装式变电站）、Kiosk outdoor type substation（亭子式户外变电站）；在法国MG公司英文命名为HV/LV distribution factory-built assemblies（工厂组装式高/低压配电装置），Prefablicated outdoor transformer substation（预装式户外变电站），Alsthom公司英文名为Compact substation（紧凑型变电站）；美国GE、HI、WH、COOPER及ABB等公司都按美国ANSI国家标准（American National Standard Iinstitute）取名为Pad-mounted Transformer （落地式变压器）从20 世纪80 年代中期起，我国从法国和德国等欧洲国家进口了部分预装箱式变电站（Pre-faricated Compact Substation，又称“欧式箱变”），1995 年又从美国引入组合式变电站（Pad-mounted Transformer，又称“美式箱变”）。
由于箱式变电站作为变配电设施具有占地面积小、建设周期短且操作方便等优点，广泛应用于景观照明、道路照明、住宅小区、工地、机场、码头、车站、广场、工矿企业和体育场馆临时用供电等户外场所，已经成为我国变配电设备的主流产品之一。
箱式变电站被定义为经过型式试验用来从高压系统向低压系统输送电能的设备。
它包括装在外壳内的变压器、高压和低压开关设备、电能计量设备、无功补偿设备以及连接线和辅助设备。
该类型的变电站安装在公众易于接近的地点，应依照规定的使用条件来保证人身的安全和用电安全。
箱式变电站的特点,箱式变电站的优点
箱式变电站的特点,箱式变电站的优点箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，主要有以下特点：(1)技术先进安全可靠：箱体部分采用目前国内领先技术及工艺，外壳一般采用镀铝锌钢板，框架采用标准集装箱材料及制作工艺，有良好的防腐性能，保证20年不锈蚀，内封板采用铝合金扣板，夹层采用防火保温材料，箱体内安装空调及除湿装置，设备运行不受自然气候环境及外界污染影响，可保证在-40℃～+40℃的恶劣环境下正常运行。
箱体内一次设备采用全封闭高压开关柜(如：xgn型)、干式变压器、干式互感器、真空断路器，弹簧操作机构、旋转隔离开关等国内技术领先设备，产品无裸露带电部分，为全封闭、全绝缘结构，完全能达到零触电事故，全站可实现无油化运行，安全性高，二次采用微机综合自动化系统，可实现无人值守。
(2)自动化程度高：全站智能化设计，保护系统采用变电站微机综合自动化装置，分散安装，可实现"四遥"，即遥测、遥信、遥控、遥调，每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对箱体内湿度、温度进行控制和远方烟雾报警，满足无人值班的要求；根据需要还可实现图像远程监控。
(3)工厂预制化：设计时，只要设计人员根据变电站的实际要求，作出一次主接线图和箱外设备的设计，就可以选择由厂家提供的箱变规格和型号，所有设备在工厂一次安装、调试合格，真正实现变电站建设工厂化，缩短了设计制造周期；现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它需调试的工作，整个变电站从安装到投运大约只需5～8天的时间，大大缩短了建设工期。
(4)组合方式灵活：箱式变电站由于结构比较紧凑，每个箱均构成一个独立系统，这就使得组合方式灵活多变，一方面，我们可以全部采用箱式，也就是说，35kv及10kv设备全部箱内安装，组成全箱式变电站；也可以仅用10kv开关箱，35kv设备室外安装，10kv设备及控保系统箱内安装，对于这种组合方式，特别适用于农网改造中的旧站改造，即原有35kv设备不动，仅安装一个10kv开关箱即可达到无人值守的要求。
箱式变压器
箱变--箱式开关站欧变--欧式箱变美变--美式箱变（如YB25G－12型）几乎每一个箱式开关站都是由不同的厂家生产的。
各个开关站名称、规格、型号不尽相同，如有些厂家称之为"智能型箱式开关站"；也有一些厂家称之为"预装式高压成套开关柜"；还有一些厂家称之为"箱式变电站"或简称"箱变"。
（各种箱变的型号你可网上去查，这个不难）箱式变电站按结构主要有欧式箱变和美式箱变。
欧式箱变体积大，造价低而美式箱变体积小，结构紧凑，约为同容量欧式箱变的1/3～1/5，外形美观，尽管造价略高，但美式箱变具有供电可靠、结构合理、安装迅速、灵活、操作方便等特点，既可用于户外，又可用于户内。
美式箱变(我国国标中定名为组合式变压器，由于在功能上与组合式变电站有相似之处，也俗称美式箱变)以三相五柱式变压器为主体，配以相应的高压负荷开关、熔断器、分接开关等标准件，体积小、重量轻、保护功能齐备、价格比较便宜。
美式箱变与欧式箱变不同在于美式箱变是将变压器铁芯、高压负荷开关、保护用熔断器等设备统一设计，放在同一注油箱中，具有以下特点：(1) 体积小、结构紧凑，仅为国内同容量箱变的1/3左右；(2) 全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全；(3) 既可用于环网，又可用于终端，转换十分方便，提高了供电可靠性；(4) 过载能力强；(5) 损耗小，可选择S9或SH型；(6) 高压电缆头采用公司的产品，可操作200A负荷电流，在紧急情况下可带电插拔作为负荷开关操作，并具有隔离开关操作方便灵活的特点；(7) 采用双熔丝保护，降低运行成本；(8) 选用高燃点油(燃点高达312℃)可置于建筑物内；(9) 箱体采用防腐设计和特殊喷漆处理，可广泛适用于各种恶劣环境，如多暴风雨和高污染地区，与环境浑然一体。
户外环网柜又称开闭所，可用作环网供电，辐射供电及母线分段系统之用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 概述从上世纪八十年代中期起，我国陆续从法国和德国等欧洲国家进口了部分预装箱式变电站(俗称“欧式箱变”)，19 95年又从美国引入组合式变压器(即“台置式变压器”，俗称“美式箱变”)。
在产品进口和技术引进之后，经各地推广应用，总结改进，自行研发，经过十几年的改进和国产化之后，陆续生产出各种符合我国供用电法规要求的箱式变电站，完全适合我国的国情，使其既具有进口产品的先进技术性能，又符合我国有有关规范和法规的规定。
由于箱式变电站作为变配电设施具有占地面积小、建设周期短、操作方便等优点，广泛应用于景观照明、道路照明、住宅小区、工地、机场、码头、车站、广场、工矿企业、体育场馆临时用供电等户外场所，发展迅猛，已经成为我国变配电设备的主流产品之一。
为了使箱式变电站得到正确选择和合理地应用，有必要对其做全面的了解。
2 箱式变电站的定义箱式变电站被定义为经过型式试验的，用来从高压系统向低压系统输送电能的设备。
它包括装在外壳内的变压器、高压和低压开关设备、电能计量设备和无功补偿设备、连接线和辅助设备。
该类型的变电站安装在公众易于接近的地点，应依照规定的使用条件来保证人身安全和用电安全。
为此，箱式变电站除了规定的特性、额定值和相关的试验程序外，还特别注意到对人身保护的规定。
这种保护由采用通过型式试验的元件以及合理设计和外壳的结构来保证。
箱式变电站，在国家标准(GB/T17467-1998)中的正式名称是“高压/低压预装式变电站”，在国家电力行业标准(DL/ T537-2002)中称为“高压/低压预装箱式变电站”(简称“箱式变电站”)。
3 箱式变电站的组成与使用条件3.1 组成与功能箱式变电站是由高压开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结件等元件组成的成套配电设备，这些元件在工厂内被预先组装在一个或几个箱壳内，用来从高压系统向低压系统输送电能。
3.2 适用场所与使用条件3.2.1适用场所箱式变电站的电压等级为高压6～35kV，低压220/380V，三相交流，50Hz。
额定容量为30～1600kVA。
箱式变电站中的变压器分干式和油浸两种。
大多箱式变电站安装在室外，也可以安装在室内。
箱式变电站是既可用于高压环网供电，也可以用于高压终端供电的变电站，便于深入负荷中心，提高供电质量。
箱式变电站具有成套性强、体积小占地少、安装方便、投资省、建设周期短等优点。
最近十几年，箱变在我国发展迅猛，被广泛应用在城市电网改造、住宅小区、工矿企业、宾馆、医院、机场、公园、公路及铁路等户外场所。
3.2.2使用条件(1)海拔高度不超过1000m。
(2)环境温度：最高温度40℃，最高日平均气温不超过35℃。
最低气温-25℃。
(3)相对湿度：25℃时，日平均值不超过95%，月平均值不超过90%。
(4)户外风速不超过35m/s。
(5)地面倾斜度不大于3º。
(6)阳光辐射不得超过1000W/m2。
(7)安装地点无爆炸危险、火灾、化学腐蚀及剧烈振动。
当与上述正常使用条件不同时，由用户与制造厂协商解决。
(8)地震烈度8º。
3.3 设计与选型引用的主要标准工程设计和选用产品应遵循的主要标准见表1表1 设计和选用箱变应遵循的主要标准(4)箱体为密封结构，充分考虑了防水、耐磨、防紫外线照射、安全性和操作方便的要求。
高、低压室防护门之间设有机械联锁，只有当低压室的门打开之后，才能打开高压室的门。
(5)高压端子配有套管，用于连接具有负荷开断能力的肘型电缆插头，套管与肘型电缆插头相接，将带电部分密封在绝缘体内，形成全绝缘结构，端子表面不带电(地电位)，能可靠保证人身安全。
肘型电缆插头可以在变压器满负荷情况下带电插拔，因此，肘型插头也可以作为负荷开关使用。
(6)组合式箱变由后备保护熔断器和插入式熔断器串联提供保护。
后备保护熔断器是限流熔断器，安装在箱体内部，只在箱体内部发生故障时才熔断，保护高压线路。
插入式熔断器是油浸式熔断器，在变压器低压侧发生短路故障、过负荷及油温过高时熔断，主要用来保护组合式变压器。
插入式熔断器熔断后，可以在观场很方便地更换熔丝。
(7)油浸式负荷开关是三相联动开关，带有弹簧操作机械，可以完成负荷开断和关合操作。
负荷开关分两位置和四位置两种，分别用于单路、双路和环网高压配电系统。
(8)可根据工程需要在箱变上安装肘型全绝缘金属氧化锌避雷器，可以插拔，安装方便。
(9)组合式箱变只能采用油浸变压器，不能采用干式变压器，这是与预装式箱变的显著区别。
组合式箱变一般采用S9-M型油浸变压器，其绕组和铁心与高压负荷开关、高压熔断器等器件共箱油浸或分箱油浸。
(10)组合式箱变按油箱结构一般可分为共箱式和分箱式：①共箱式一般为高压电器元件与变压器器身共用一个变压器油箱。
②分箱式一般把负荷开关等高压电器元件单位独置于一个油箱，而其他高压电器元件与变压器器身置于另一个油箱，两个油箱间油路不通。
通常这两个油箱上下放置，前者为上油箱，后者为下油箱。
4.2.2 对“美式箱变”的改进组合式箱变(组合式变压器)是在吸收“美式箱变”技术的基础上，结合我国国情进行多项重大改进之后，自行开发出来的成套变电站设备。
现对“美式箱变”改进的必要性和改进的主要内容简述如下：(1)“美式箱变”本身并不具备“变电站”的全部功能。
它的低压出线仅在低压室留有4个接线端子，不带低压开关回路，在美国实际应用时通常要在户内另配一个低压柜。
在我国是由国内生产厂在箱变的低压室加装出线开关，由于箱体空间有限，只能安装大约4个出线开关，这很难满足用户对出线回路数量的要求。
因此，“美式箱变”必须调整箱体空间，增设低压开关数量，以满足用户的工程需求。
(2)“美式箱变”不具备低压无功补偿功能和高压计量功能。
根据我国供用电规则和电力行业的规定，必须按实际工程需求加装无功补偿装置和高压或低压计量装置，才能投入电网运行。
加装时通常不是在箱变的外边另配一个无功补偿柜和计量柜，而是加装在箱变的高、低压室，这就要求相应扩大高、低压室的空间，改进高、低压室的设备布置。
(3)美国的10kV电网为中性点接地系统，变压器采用YNyn联结，铁心为三相五柱式;而我国的10kV电网一般为中性点不接地系统(目前北京市四环路以内的10kV级配电网已由消弧线圈接地改为10Ω电阻接地)，变压器采用Dyn 11、YynO联结。
因此，“美式箱变”必须进行改进，才能适用于我国10kV中性点不接地电网系统。
(4)“美式箱变”主要是GE和Cooper(固珀)产品，执行的是美国ANSI标准，与中国的GB标准和国际IEC标准存在一定的差异。
例如：①ANSI标准中的10/0.4kV变压器标准容量(kVA)为75，112.5，150，225，300，500，750，1000，1500，2000，2500。
这与GB标准有差异，国内用户必须重新核算连接进口“美式箱变”的上级高压开关和下级低压开关的额定值和整定值。
②在变压器的阻抗电压(Uk)值方面，ANSI标准与GB标准也有较大差异，这使进口“美式箱变”只能单独用于终端变电站，不能与国产变压器并列运行。
③按ANSI标准生产的“美式箱变”，10kV高压侧工频耐压值为34kV，达不到GB标准规定的不小于35kV的要求。
(5)进口“美式箱变”的噪声水平为54～60dB，比国产油浸变压器高。
我国规定组合式变压器的噪声级不得大于55 dB，“美式箱变”必须优化其结构才能满足我国的环境要求。
因此，进口的“美式箱变”不经过改进，在我国是不适用的，目前改进后的“美式箱变”结构已趋向欧式化。
实践证明，国产组合式箱变是完全适合我国国情的箱式变电站。
4.2.3 产品技术资料(1)产品型号表2 组合式变压器产品型号字母排列顺序及涵义序号分类含义代表的字母1型式“组”合式变压器“共”箱式ZG “分”箱式ZF2相数“单”相D“三”相S 3绝缘油一般变压器油-难“燃”油R4线圈导线材质铜线-铜“箔”B “铝”“箔”LB5铁心材质电工钢片-非晶“合”金H6高压接线方案环网H“终”端Z举例：共箱组合式变压器、三相、低压采用铜箔式烧组、铁心采用非晶合金、一般变压器油、额定容量500kVA、高压接线方案为环网型、电压等级10kV、产品性能水平代号为10，该产品的产品型号为：ZGSBH10—H—500/10。
(2)基本技术参数组合箱式变电站的主要技术参数见表3表3 组合箱式变电站主要技术参数序号名称单位高压侧变压器低压侧1额定电压kV6100.42最高工作电压kV7.2123额定容量kVA30～16004额定电流（元件）A 6.3～63050～31505高压负荷开关短时耐受电流kA12.5、16、20、2515～756额定短路耐受时间S217高压负荷开关峰值耐受电流kA31.5、40、50、6330～1658短时工频耐压（1min）kV253525/35 3.59雷电冲击耐压kV60757510高压熔断器额定短路开断电流kA5011防护等级IP33全密封IP3312噪声水平dB≤5513额定频率Hz50(3)ZGS□—Z、ZGS□—H 组合箱式变电站，共箱式有“品”字形与“目”字形布置方式。
一般“品”字形布置用于低压出线回路少的场所，“目”字形布置用于低压出线回路较多的场所。
他们都是将变压器铁心、高压负荷开关和熔断器等共箱布置，体积小，安装方便。
其高低压概略图、外形尺寸及布置图见图1、图3。
(4)ZGS□—Z、ZGS□—H 改进型组合箱式变电站，分箱式由上油箱(高压负荷开关等电器)、下油箱(变压器器身及其他高压电器)、操作室、低压件组成。
体积小、造价低。
其高低压概略图、外形尺寸及布置图见图4、图5。
图1 ZGS□-Z-□/10、ZGS□-H-□/10组合式箱变概略图图2 ZGS□-Z-□/10、ZGS□-H-□/10组合式箱变(品字形)外形布置图图3 ZGS□-Z-□/10、ZGS□-H-□/10组合式箱变(目字形)外形布置图图4 ZGS□-Z-□/10、ZGS□-H-□/10组合式箱变(改进型)概略图图5 ZGS□-Z-□/10、ZGS□-H-□/10组合式箱变(改进型)外形布置图4.3预装箱式变电站预装箱式变电站(以下简称“预装式箱变”)，是在“欧式箱变”的基础上根据我国供用电规则对“欧式箱变”完善后的产品。
我国生产的预装式箱变，由于一开始就有供电部门参与，所以它符合我国国家标准GB/T17467-1998(等效采用IEC1330-1995)和电力行业标准DL/T537-2002的规定，完全适合我国的国情，除具有“欧式箱变”的功能外，计量、无功补偿、通风等功能亦样样具全。
实践证明，预装式箱变是具有变电站全部功能的理想箱变。
4.3.1主要技术特性(1)预装式箱变的组成预装式箱变是由高压开关设备、变压器、低压开关设备和外壳组成，并由工厂预先装配完成的变配电成套设备。
