建筑工程中的隧道测量方法
全站仪的隧道测量方法
全站仪的隧道测量方法
全站仪是一种测量仪器，用于测量地形、建筑物、桥梁、隧道等工程中的形状、位置和坐标。
在隧道测量中，全站仪通常与引导仪、控制仪等其他仪器配合使用，采用以下方法进行测量：
1. 隧道进口的控制测量：在隧道进口处设置控制点，通过全站仪测量控制点的坐标和高程，确定隧道进口的基准点。
2. 隧道轴线的测量：在隧道内部设置一系列的测量控制点，通过全站仪测量控制点的坐标和高程，形成隧道的轴线控制线。
可以采用直接测量法、间接测量法等方法进行测量。
3. 隧道截面的测量：在隧道内部设置一系列截面控制点，通过全站仪测量控制点的坐标和高程，形成隧道各个截面的控制点。
可以采用直接测量法、交会测量法、坐标法等方法进行测量。
4. 隧道变形监测：通过全站仪的连续测量功能，可以实时监测隧道的变形情况，包括隧道的沉降、挤压、变形等。
5. 隧道管片安装测量：在隧道施工过程中，可以使用全站仪对隧道管片进行安装测量，确保管片的位置和姿态符合设计要求。
6. 隧道内部管线的测量：使用全站仪可以对隧道内部的管线进行测量，包括排水管线、电缆线路等。
以上是全站仪在隧道测量中常用的方法，不同的测量任务和要求，可能会采用不同的方法和技术。
测量隧道的操作方法
测量隧道的操作方法测量隧道是一个复杂而重要的工程任务，其目的是为了确保隧道的准确尺寸和轨道的正确位置。
在进行隧道测量时，需要采用一系列的操作方法，并使用适当的测量设备和工具。
首先，在进行隧道测量之前，需要进行仔细的准备工作。
这包括收集有关隧道的资料和图纸，了解隧道的设计要求和测量标准。
还需要检查测量设备的性能和准确度，以确保其工作正常。
在进行隧道测量时，常用的操作方法包括传统测量和现代测量技术的结合。
传统测量方法主要包括全站仪测量、水平仪测量和三角测量。
现代测量技术则包括激光测距、GNSS测量和数字摄影测量等。
全站仪测量是隧道测量中常用的一种方法。
在这种方法中，测量人员将全站仪放置在测点上，通过其望远镜观测测点位置，并使用自动跟踪技术测量水平角和垂直角。
然后，根据观测数据计算出测点的坐标和高程，从而确定隧道的准确位置。
水平仪测量是用来确定隧道水平位置的一种常用方法。
在该方法中，测量人员通过水平仪观测测点的水平角，并使用水平仪测量仪的读数得出测点的水平位置。
此外，还可以使用自动水平仪来提高测量的准确度和效率。
三角测量法是一种间接测量方法，适用于远距离测量和难以直接测量的场合。
在隧道测量中，可以通过在已知位置设置控制点，并使用三角测量原理计算出待测点的坐标。
这种方法具有测量范围广、测量精度高的优点，但需要较长的时间和专业的技术支持。
激光测距技术是一种非接触式测量方法，常用于测量隧道的距离和高程。
在这种方法中，测量人员将激光测距仪对准测点，通过发射和接收激光脉冲来测量测点的距离。
然后，结合仪器的倾角和仰角信息，计算出测点的坐标和高程。
这种方法具有测量速度快、准确度高的优点，适用于大规模隧道的测量任务。
GNSS测量是一种全球导航卫星系统测量方法，常用于测量隧道控制点的坐标和高程。
在这种方法中，使用全球定位系统（GPS）或其他导航卫星系统接收器，接收卫星信号并计算测点的坐标和高程。
这种方法具有测量范围广、测量准确度高、操作简便的特点，适用于大范围隧道的测量任务。
隧道测量规范
隧道测量规范隧道测量是指在隧道建设中进行各种测量工作，包括地形测量、控制测量、隧道内部尺寸测量、隧道验收测量等。
隧道测量的目的是为了控制隧道的位置和尺寸，确保隧道的安全和质量。
下面是一份隧道测量规范的简要介绍，包括测量设备、测量方法和测量要求等。
1. 测量设备隧道测量需要使用一系列专业的测量设备，包括全站仪、测高仪、电子经纬仪、控制点测量仪等。
这些设备应具备高精度、高稳定性和抗干扰能力，能够适应不同的测量环境和要求。
2. 测量方法（1）地形测量：地形测量是在隧道建设前进行的重要测量工作，包括地表地形测量和地下管线测量。
地形测量可以利用全站仪、测量车等设备进行，测量结果应准确、完整、可靠。
（2）控制测量：控制测量是为了控制隧道位置和尺寸的测量工作，包括控制点设置和控制点测量。
控制点测量应使用高精度的测量设备，并采用精确的测量方法，确保测量结果的准确性和可靠性。
（3）隧道内部尺寸测量：隧道内部尺寸测量是为了控制隧道断面尺寸的测量工作，包括横断面测量、纵断面测量和挖头位置测量等。
隧道内部尺寸测量应使用高精度的测量设备，采用适当的测量方法，测量结果应满足设计和施工要求。
3. 测量要求（1）测量精度要求：隧道测量的精度要求根据不同的测量任务和工程要求确定。
一般来说，地形测量的精度要求为1:500～1:1000，控制测量和隧道内部尺寸测量的精度要求为±2mm。
（2）测量报告要求：隧道测量应及时记录测量数据，并编制详细的测量报告。
测量报告应包括测量任务、测量设备、测量方法、测量数据和测量结果等内容，报告应符合国家和行业相关标准的要求。
（3）测量安全要求：隧道测量应保证测量人员的安全。
在进行测量工作时，应严格按照相关安全规定操作，采取必要的防护措施，确保测量工作的安全进行。
以上是对隧道测量规范的简要介绍，隧道测量是隧道建设中不可或缺的一部分，对于隧道的安全和质量具有重要的影响。
隧道测量应按照规范的要求进行，不仅要求测量设备的高精度和稳定性，还需要测量人员具备专业的测量知识和技能，以保证测量结果的准确性和可靠性。
隧道施工测量方法及步骤
隧道施工测量方法及步骤引言隧道施工是指通过地下开挖或钻孔等方式建造通道，常用于交通运输、水利工程、地下管线等领域。
在隧道施工过程中，测量是一项非常重要的工作，它能够确保隧道的准确位置和尺寸，以及保障施工的质量和安全。
本文将介绍隧道施工中常用的测量方法和步骤，以帮助施工人员进行准确和高效的测量工作。
一、前期准备在进行隧道施工测量之前，需要进行一些前期准备工作，以确保测量的准确性和顺利进行。
具体的步骤如下：1.梳理测量任务：根据工程需求，明确隧道施工中需要进行的测量任务，并制定相应的测量计划。
2.准备测量仪器和设备：根据测量任务的要求，准备好相应的测量仪器和设备，包括全站仪、测量杆、测距仪等。
3.安装和校准仪器：根据仪器的使用说明，正确安装和校准测量仪器，以保证测量的准确性和可靠性。
4.制定安全措施：确定测量现场的安全措施，包括设置警示标志、采取防护措施等，以保障测量人员的安全。
二、隧道轴线测量隧道轴线测量是隧道施工中常见的测量任务之一，它用于确定隧道的中心线位置，以指导施工工序的进行。
以下是隧道轴线测量的具体步骤：1.确定测量起始点：根据设计要求，确定隧道轴线测量的起始点，一般选择在隧道口附近的地面上进行。
2.设置控制点：在起始点和隧道端部适当位置设置控制点，控制点之间的距离要合理，以便后续测量的准确性。
3.安装全站仪：在每个控制点上安装全站仪，确保仪器的稳定和水平，然后进行校准。
4.进行观测测量：使用全站仪测量各个控制点的坐标，可借助反射器或棱镜进行观测，并记录测量结果。
5.计算坐标及中心线：根据观测结果，进行测量数据的处理和计算，得到各个控制点的坐标，并通过插值计算得出隧道的中心线位置。
三、隧道断面测量隧道断面测量是为了确定隧道断面的形状、尺寸和位置，以保证隧道的施工质量。
以下是隧道断面测量的步骤：1.设置测量断面：根据设计要求，在隧道内的适当位置设置测量断面，一般选择在隧道的不同节段进行。
2.安装测量设备：在每个测量断面上安装全站仪或测距仪等测量设备，并进行校准和调试，确保测量的准确性。
隧道工程贯通测量方案
隧道工程贯通测量方案一、引言隧道是一种地下交通管线建筑，是运输和通信建设的重要组成部分。
它们是连接城市和地区的重要交通枢纽，因此在建设时需要严格的测量和监控。
隧道工程贯通测量是建设过程中的一个关键环节，它可以确保隧道的质量和安全。
二、贯通测量的目的1. 确保隧道贯通的准确性和精度；2. 提供隧道施工地质的实时记录和控制；3. 为后续的施工和设备安装提供准确的数据支持。
三、常用的测量方法1. 钻孔法：通过在隧道两端位置进行钻孔，然后测量钻孔的位置和深度来确定隧道的贯通情况。
2. 微震法：利用地震波检测地下岩层的变化，从而确定隧道的位置和贯通情况。
3. 雷达法：通过使用地质雷达来检测隧道位置和地层情况。
4. GPS定位：利用全球卫星定位系统来测量隧道位置和贯通情况。
5. 激光扫描：使用激光扫描仪来获取隧道内部的三维数据，以确定隧道的位置和形状。
四、测量前的准备工作1. 确定贯通点的位置和方向，以及测量的最佳方法；2. 对待测区域进行地质勘探和勘测，确定地层情况和环境情况；3. 进行现场测量点的设置和标定；4. 确定测量设备和人员的分工和任务。
五、测量过程1. 采用地质勘探工具进行现场勘探，确定贯通点的位置和地质情况；2. 根据贯通点的具体情况选择适当的测量方法；3. 对测量设备进行调试和检验，确保设备的正常工作；4. 对贯通点附近的地质情况进行监测，防止因测量活动引起的地质灾害。
六、测量结果的处理和分析1. 将测量得到的数据进行整理和分析，得出最终的测量结果；2. 进行误差分析和修正，确保测量结果的精确性；3. 将测量结果与实际情况进行对比，发现偏差并进行修正。
七、测量结果的应用1. 测量结果的准确性对于后续的隧道施工和设备安装具有重要作用，可以确保施工的顺利进行；2. 测量结果还可以作为后续隧道维护和管理的重要参考数据，为隧道的安全运营提供保障。
八、总结隧道工程贯通测量是隧道建设过程中不可或缺的重要环节，它对于隧道的质量和安全有着重要的影响。

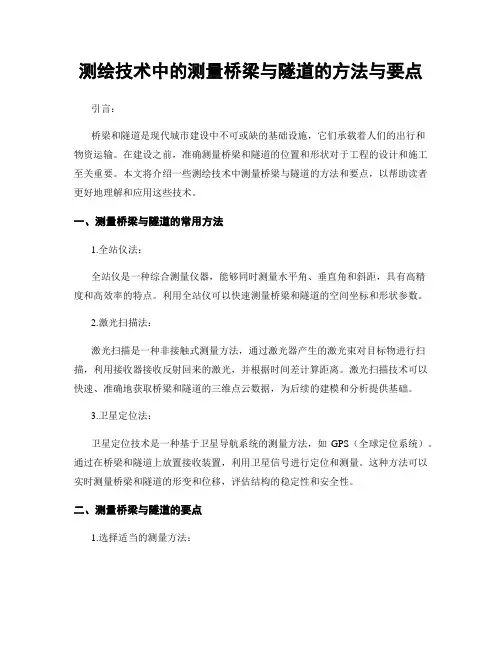

测绘技术中的测量桥梁与隧道的方法与要点
测绘技术中的测量桥梁与隧道的方法与要点引言：桥梁和隧道是现代城市建设中不可或缺的基础设施，它们承载着人们的出行和物资运输。
在建设之前，准确测量桥梁和隧道的位置和形状对于工程的设计和施工至关重要。
本文将介绍一些测绘技术中测量桥梁与隧道的方法和要点，以帮助读者更好地理解和应用这些技术。
一、测量桥梁与隧道的常用方法1.全站仪法：全站仪是一种综合测量仪器，能够同时测量水平角、垂直角和斜距，具有高精度和高效率的特点。
利用全站仪可以快速测量桥梁和隧道的空间坐标和形状参数。
2.激光扫描法：激光扫描是一种非接触式测量方法，通过激光器产生的激光束对目标物进行扫描，利用接收器接收反射回来的激光，并根据时间差计算距离。
激光扫描技术可以快速、准确地获取桥梁和隧道的三维点云数据，为后续的建模和分析提供基础。
3.卫星定位法：卫星定位技术是一种基于卫星导航系统的测量方法，如GPS（全球定位系统）。
通过在桥梁和隧道上放置接收装置，利用卫星信号进行定位和测量。
这种方法可以实时测量桥梁和隧道的形变和位移，评估结构的稳定性和安全性。
二、测量桥梁与隧道的要点1.选择适当的测量方法：根据具体工程要求和实际情况选择合适的测量方法。
全站仪法适用于小范围的测量，如桥墩高程、隧道截面尺寸等；激光扫描法适用于大范围的测量，如桥梁整体形状、隧道内部结构等；卫星定位法适用于长期监测和形变分析。
2.保证测量精度：桥梁和隧道的测量需要高精度的数据，因此在测量过程中要注意使用高质量的仪器设备，并根据要求进行仪器校准和精度验证。
此外，环境因素（如气温和大气湿度）对测量结果也有一定影响，因此要对这些因素进行补偿和修正。
3.安全措施：在进行测量作业时，要注意个人安全和工地安全。
需要严格遵守相关规定和操作规程，佩戴必要的防护设备，并做好现场交通组织工作，确保安全通行。
4.数据处理与分析：测量完成后，需要对所得到的数据进行处理和分析。
常见的处理方法包括数据平差、配准和建模等。
隧道测量倒尺法-概述说明以及解释
隧道测量倒尺法-概述说明以及解释1.引言1.1 概述隧道测量是指对隧道进行精密测量和检测的过程，以获取隧道的地理位置、形状和尺寸等相关信息。
隧道测量的准确性对于工程项目的设计和施工都具有重要意义。
倒尺法作为一种常用的隧道测量方法，是通过倒尺的使用来测量隧道的水平和垂直尺寸的一种传统方法。
倒尺法利用倒尺的特殊结构和原理，可以实现对隧道断面的测量，从而得到隧道的尺寸数据。
倒尺法的原理是利用倒尺的伸缩功能和测量原理进行测量。
倒尺通常由多个铝制或者钢制的节段组成，通过伸缩装置来调节倒尺的长度。
倒尺上刻有刻度线，用于读取测量数值。
在隧道测量中，倒尺可以通过多个节段的伸缩和旋转来适应不同形状的隧道断面，从而实现尺寸的测量。
隧道测量中倒尺法的应用广泛。
倒尺法可以用于测量隧道的净空尺寸、地表高程、隧道断面的形状以及隧道的曲率等重要参数。
在隧道施工时，倒尺法也可以用于监测隧道的变形和沉降情况，以确保隧道施工的安全性和稳定性。
尽管倒尺法在隧道测量中具有一定的优势，但也存在一些局限性。
倒尺法在测量大尺寸和复杂形状的隧道时，操作较为繁琐，需要较长的时间和努力。
此外，倒尺法对测量人员的技术要求较高，需要具备一定的测量经验和技巧。
未来，随着测量技术的不断进步和创新，倒尺法在隧道测量中的应用也将不断发展。
倒尺法可以与其他测量方法相结合，如全站仪、激光扫描仪等，以提高测量的精度和效率。
同时，倒尺的结构和材料也可以进一步优化，以适应更为复杂和高精度的隧道测量需求。
综上所述，倒尺法作为一种常用的隧道测量方法，具有一定的优势和应用前景。
随着技术的不断进步和创新，倒尺法在隧道测量中的应用将得到进一步拓展和提升。
1.2 文章结构文章结构部分：本文主要包括三个部分：引言、正文和结论。
引言部分主要介绍了本文要讨论的主题——隧道测量倒尺法。
其中，1.1节对该方法进行了简要的概述，介绍了倒尺法的基本原理和特点。
1.2节则阐述了文章的整体结构，即各个小节的主要内容和组织方式。
隧道工程测量技术包含的内容及测量方法
隧道测量技术在过去的十多年里有了长足的发展，其主要表现是自动化程度越来越高、测量仪器的体积越来越小、重量越来越轻、测量速度越来越快以及工效越来越高。
隧道工程测量，多半时间是在隧道里工作，但是隧道里的工作环境一般都比较恶劣，比如：光线比较暗、空气质量差、路面不平且有明沟和暗沟以及有时还会出现和别的工作之间的平行、交叉作业，这都给测量工作的进展和精度带来了一定的影响和挑战，所以在隧道里面工作我们必须熟练掌握隧道测量的方法和技巧，能够及时准确的完成每一次测量工作。
隧道施工监控测量内容隧道监控量测是“新奥法”的重要组成部分，新奥法中量测工作是监视设计、施工是否正确的眼睛，是监视围岩是否安全稳定的手段，始终伴随着施工的全过程。
因此有如下要求:(1)能快速埋设测点；(2)每一次量测数据所需时间应尽可能短；(3)测试数据应准确可靠；(4)测试元件应具有良好的防震、防冲击波能力；(5)测试数据直观，不必复杂计算即可直接应用；(6)测试元件埋设手能长期有效工作；(7)测试元件应满有足够的精度。
监测的项目和具体内容按现行《公路隧道施工技术规范》（J T J042-94）规定及绍诸高速公路全线各隧道的特殊要求所拟定。
监测项目包含如下内容：(1)必测项目洞内围岩和支护状况观察；②周边位移监测；③拱顶下沉监测；④锚杆或锚索内力及抗拔力。
(2)选测项目洞口浅埋段地表下沉监测；②围岩内部位移监测；③喷砼应力监测；④围岩压力监测；⑤钢拱架应力监测；⑥二衬应力监测。
隧道施工测量的几种方法•经纬仪正倒镜法隧道在施工过程中，每掘进30m左右，就应延设一组中线点，以保证最前面的一个中线点至掘进工作面的距离不超过40m，防止隧道掘偏。
在延设新的中线点前应检查旧的一组中线点，如正倒镜测设的两点不合，取其中作为中线点。
•瞄直法瞄直法测设直线比较简单，操作容易，但精度较低，此法可测设临时中线或用于次要隧道，在检查中线点A，B没有移动后，在A，B点挂垂球线，观测者在A点后面用A B垂球线形成的基准石，标出C点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程中的隧道测量方法
隧道是现代建筑工程中不可或缺的一部分，其作为贯通山脉或地下障碍物的通道，为人们提供了便利。
然而，为了确保隧道的安全和合理设计，精确测量是至关重要的。
在本文中，我们将探讨一些常见的隧道测量方法，以及它们在建筑工程中的应用。
1. 激光测距法
激光测距法是一种常见且广泛使用的隧道测量方法。
它利用激光器发射的脉冲激光束，通过测量光束从激光源到目标点的时间来确定距离。
在隧道测量中，激光束通常被反射到接收器，该接收器能够测量光束的时间和传播速度。
通过测量时间和应用光的速度，可以准确计算出隧道的长度和形状。
激光测距法具有高精度和快速测量的优点。
它可以在较短的时间内测量大量数据，为隧道设计和施工提供准确的基础数据。
此外，激光测距法还可以应用于隧道的监测和巡查，随时检测隧道变形和沉降等问题。
2. 高精度全站仪测量法
高精度全站仪是一种先进的测量仪器，由全球定位系统（GPS）和激光技术相结合，能够实现高精度的三维测量。
在隧道测量中，高精度全站仪可以通过测量隧道壁面和顶部的坐标，绘制出准确的隧道剖面图。
与激光测距法相比，高精度全站仪测量法的优势在于其全面性。
它不仅可以测量隧道的长度和形状，还可以测量隧道壁面的几何特征，如倾斜度和平整度等。
这些数据对于隧道设计和施工的准确性至关重要。
3. 地下雷达测量法
地下雷达（GPR）是一种使用无线电波进行地下勘探的无损检测技术。
在隧道测量中，地下雷达可以通过发射高频电磁波并接收反射信号，来探测地下隧道的存在和位置。
地下雷达测量法的优势在于其非侵入性和迅速性。
它可以在不破坏地表和隧道结构的情况下，快速准确地确定隧道的位置和走向。
这使得地下雷达在隧道勘探和检测中得到广泛应用，为工程师提供了重要的决策依据。
4. 摄影测量法
摄影测量法是一种利用相机和测量技术来获取和处理三维信息的方法。
在隧道测量中，摄影测量法可以通过空中摄影、地面摄影或航空摄影等方式，获取隧道及周边地形的图像数据。
通过对图像进行测量和处理，可以获得隧道的长度、剖面和形状等准确信息。
摄影测量法的优势在于其全景性和高效性。
它可以在较短的时间内获取大量数据，并利用图像测量软件进行精确的测量和分析。
这使得摄影测量法成为隧道设计和检测中不可或缺的重要手段。
总结起来，隧道测量是建筑工程中的重要环节，涉及到工程的安全和合理性。
激光测距法、高精度全站仪测量法、地下雷达测量法和摄影测量法等都是常见且有效的测量方法。
它们具有高精度、全面性、非侵入性和高效性等特点，为隧道设计和施工提供了准确的数据和重要的决策依据。
随着技术的进步，隧道测量方法将继续发展和创新，为工程师们提供更多的选择和可能性。
