液压泵结构与工作原理
结构 参数。为了减小脉动的影响，除了在造型上考虑外，必要时可以在系统中设置 蓄能器和液压滤波器 （5）液压泵的工作腔靠容积的变化来吸、排油，所以就会在过度密封区存在容积
剧烈变化时压力急剧升高或降低的“困油现象”从而影响效率，产生压力脉动，噪
类型 输出压力
外啮合轮泵 低压
双作用叶片泵 中压
径向柱塞泵 高压
吸入和排出
– 图示方向回转时，齿C退出啮合，其齿间V增大，P降低，液体在
吸入液面P作用下，经吸入口流入 – 随着齿轮回转，吸满液体的齿间转过吸入腔，沿壳壁转到排出腔 – 当重新进入啮合时，齿间的液体即被轮齿挤出
结构特点
– 泵如果反转，吸排方向相反 – 由于啮合紧密，齿顶和端面间隙都小，液体不会大量漏回吸入腔 – 磨擦面较多，只用来排送有润滑性的油液。
液压泵职能符号（国家及ISO标准）
特 性分类 单向定量 双向定 量 单向变 量 双向变 量
液压泵
图3－34
(一)液压泵
1、压力 p (工作压力、额定压力、最 大压力) 2、排量 q、流量 Q 3、液压泵的功率W和效率 4、转速 n 5、自吸能力
流量公式
Q QtV Qt nq
恒功率变量机构
1-限位螺钉 2-弹簧调节螺钉 3-弹簧盘推杆 4-外弹簧 5-内弹簧 6-伺服阀芯 7-变量活塞 8-拨销 9-变量头壳体 10-斜盘
恒 流 量 变 量 机 构
三、总功率变量泵
（a）机械联系的符号
（b）液压联系的符号
图3-23
总功率变量泵的液压符号
径向泵的工作原理
液压泵的工作特点
双作用叶片泵的几个主要问题
定子内表面曲线 叶片倾角 困油问题
1 θ
2
图3-12 平衡式叶片泵叶片的倾斜方向
叶片泵配油盘三角槽结构
图 3-13
YB型叶片泵配油盘 的三角槽结构
第四节 轴向柱塞泵
一、轴向柱塞泵工作原理 二、斜盘式轴向柱塞泵典型结构 三、总功率变量泵
轴向柱塞泵工作原理
1-拉杆 2-滑阀 3-阀套 4-活塞
手 动 变 量 机 构
液控变量机构
1 2 3 4 5 h
h max
A1 A 2 A 3 B1 B2 C3 D3 C D C1 2 D1 2 B3
恒功率变量机构
6
g f e
(b)恒功率变量泵特性曲线图
d
7 8 9
10 a
b
M
c b
(a)结构图
(c)原理图
图3-22
(一)困油 (二)泄漏 (三)径向不平衡力 (四)齿轮泵的优缺点及其应用 (五)提高外啮合齿轮泵压力的措施
困油现象
闭死容积的存在是产生 困油现象的条件， 闭死容积的变化则是 产生困油现象的原因。
卸荷槽
泄漏的途径
通过齿轮啮合线处间隙 通过泵体和齿顶圆间的径向间隙
通过齿轮两侧和侧盖板间的端面间隙
轴向柱塞泵 高压
流量调节
效率 输出流量脉动 自吸特性
不能
低 很大 好
不能
较高 很小 较差
能
高 一般 差
能
高 一般 差
对油的污染敏 感性
噪声
不敏感
大
较敏感
小
很敏感
大
很敏感
大 工程机械、锻 压机械、起重 运输机械、矿 山机械、冶金 机械、船舶、 飞机
应用范围
机床、工程机 机床、注塑机、 械、农机、航 液压机、起重 机床、液压机、 空、船舶、一 运输、工程机 船舶机械 般机械 械、飞机
1、滑靴斜盘结构
h
Ag f ˊ
R R
1
′ 斜盘
2
图3-17 滑靴的静压支承机构工作情况
2、缸体结构
图 3-18 缸体
3、配油盘结构
n
m
图3-18
定量配油盘
2
0
1
3 变量泵配油盘结构 柱塞孔左止点位置
A-A
2
过渡区阻尼孔 A
0
1
4
3
0
2
2
柱塞孔右止点位置 a
过渡区盲孔 A
图3-20 变量泵配油盘
(%) 效率
液压泵的特性曲线图
m
95 90 85 80 75 70 ( =1300r/min) 20 40 60 80 100 120 140 160 (MPa)
第二节 齿轮泵
一、工作原理 二、 流量计算和流量脉动 三、外啮合齿轮泵的结构特点和优缺点
齿轮泵的工作原理
简单构造
– 一对互相啮合的齿轮 (The teeth meshed) – 主动齿轮由原动机带动回转，齿顶和端面被泵体和前后端盖包围 – 由于相啮合齿的分隔，吸入腔和排出腔隔开
第 二章 液压泵
第一节 概述 第二节 齿轮泵 第三节 叶片泵 第四节 轴向柱塞泵
第一节 概述
一、工作原理 二、液压泵的分类 三、液压泵基本参数
1
6
O
A 2 B 3 4 5
图3-1 液压泵的工作原理图
1-缸体 2-偏心轮 3-柱塞 4-弹簧 5-吸油阀 6-排油阀 A-偏心轮左死点 B-偏心轮右死点
径向不平 衡力分析
2
压油腔
1
1
2
2
主动
2
'
1
1
'
吸油腔
'
图3-7 齿轮泵径向受力图
齿轮泵的特点及应用
结构简单，价低，可靠性好，抗污染能力 强。 密闭容积变化不均匀，输出油有脉动，压 力变化不均匀。
提高外啮合齿轮泵压力的措施
轴套 轴套
{
g d
{
f=
=
2 m
1
g
图3-8 轴向间隙补偿原理
第三节 叶片泵
一、单作用叶片泵工作原理 二、双作用叶片泵
1
2
3
4
一、单作用叶片泵工作原理图
压油
2
吸油
图 3-10 单作用叶片泵工作原理图
1－转子 2－定子 3－叶片 4－壳体
单作用叶片泵的排量为：
Z:为叶片的个数 B:为叶片的宽度 R:为定子的内径 e:为转子与定子 之间的偏心矩 ηv :泵的容积效率
V zV ' 4 Re B
2-1-4齿轮泵的流量-图2—4
理论上带到排出腔的油液体积应等于齿间工作容积
每转的Qt应为两个齿轮全部齿间工作容积之和。 可假设齿间工作容积与齿的有效体积相等。 每转Qt
– 是一个齿轮的齿间工作容积与轮齿有效体积的总和 – 近似等于齿的有效部分所扫过的一个径向宽度为2m的环形体积
B-B A
液压泵的功率和效率
(1)输入功率 Pi
pQ
P0 (2)效率 Pi
V m
Q Qt Q Q V 1 Qt Qt Qt
Tt m T
液压泵理论转矩的推导
TtW pQt
W 2n
pq 从而得到： Tt 2
Qt nq
v
100
（1）液压泵的吸油压力过低将会产生吸油不组，异常噪声,甚至无法工作。因此， 除了在泵的结 构上，尽可能减少吸油管的液阻外，为了不超过允许值，避免吸油滤油器及管路形成过大的压降，限制泵的使 用转速在额定范围之内。
（2）液压泵的工作压力取决于外负载，若负载为零，则泵的工作压力为零。随着排 油量的增加泵的工作压力自动增加，泵的最高工作压力主要受结构强度和使用寿命 的限制。为了防止压力过高而使泵系统受到损坏，液压泵的出口常常要采取限压措 施。 （3）变量泵可以通过调节排量来改变流量，定量泵只有用改变转速的办法来调节 流量，但是，转速的增大受到吸油性能，泵的使用寿命，效率的限制。 （4）液压泵的流量具有某种程度的脉动性质，其脉动情况取决于泵的 形式以及
轴向柱塞泵排量和流量公式
d 2 zDtg q
4
2
2 2
d zDtgV Q
4
流量不均匀系数 公式
2z tg
4z
(当z为奇数 )
tg （当z为偶数） z 2z
流量不均匀系数 与柱塞数z的关系
z
δ (% )
3 14
4
5
4.9 8
6
7
2.5 3
8
9
1.5 3
故当转速为n,泵的容积效率为ηv时 泵的理论流量和实际流量分别为：
qi Vn 4 Re Bn
q qiv 4 Re Bnv
单作用叶片泵的结构特征
定子内表面 径向不平衡力 叶片布置
1
2 二、双作用叶片泵 3 4
R r
图3－11
双作用叶片泵工作原理图
1－定子 2－转子 3－叶片 4－壳体
泵工作时必须具备三个条件
有一个密闭、变化的空间 使吸、压油正常进行的装置：吸油阀、
排油阀
必须有(足够克服阻力、从而使油进入阀腔的) 足够大的压差
泵分类
外啮合齿轮泵 齿轮泵 内啮合齿轮泵 叶片泵 单作用叶片泵 双作用叶片泵 液压泵 斜盘式轴向柱塞泵 可变量 轴向柱塞泵 斜轴式轴向柱塞泵 可变量 柱塞泵 回转式径向柱塞泵 径向柱塞泵 卧式径向柱塞泵 螺杆泵
A-A 吸油 压油
A
7
A 6 5 4 3 2 1
图 3-15 简化轴向柱塞泵结构图
1-传动轴 2-壳体 3-斜盘 4-柱塞 5-缸体 6-配流盘 7-弹簧
斜轴泵的流量计算
液压泵工作原理及控制方式
液压泵工作原理及控制方式液压泵是一种将机械能转换为液压能的装置，广泛应用于工业、农业、建筑和航空航天等领域。
本文将详细介绍液压泵的工作原理以及常见的控制方式。
一、液压泵的工作原理液压泵的工作原理基于流体力学原理，通过机械运动产生的能量，将液体压力提高，从而实现液体的输送和传动。
液压泵主要由泵体、驱动轴、叶轮、进出口阀等组成。
1. 泵体：泵体是液压泵的主要部件，负责容纳和封闭液体。
泵体通常由铸铁或铝合金制成，具有高强度和耐腐蚀性。
2. 驱动轴：驱动轴是液压泵的动力源，通过外部的机械装置（如电动机或发动机）带动驱动轴旋转。
驱动轴与泵体内的叶轮相连，将机械能转化为液体的动能。
3. 叶轮：叶轮是液压泵的核心部件，负责将机械能转化为液体的动能。
叶轮通常由金属材料制成，具有良好的耐磨性和耐腐蚀性。
4. 进出口阀：进出口阀控制液体的流动方向和流量。
液压泵通常具有一个进口阀和一个出口阀，进口阀负责吸入液体，出口阀负责排出液体。
液压泵的工作原理可以简单概括为以下几个步骤：1. 吸入阶段：当液压泵的叶轮旋转时，进口阀打开，液体被吸入泵体内。
2. 压缩阶段：随着叶轮的旋转，液体被压缩，并随着叶轮的旋转被推向出口阀。
3. 排出阶段：当压缩液体到达出口阀时，出口阀打开，压缩液体被排出液压泵。
通过不断重复上述步骤，液压泵可以持续地将液体压力提高并输送到需要的位置。
二、液压泵的控制方式液压泵的控制方式多种多样，根据不同的应用需求和工作场景，可以选择合适的控制方式。
1. 手动控制：手动控制是最简单的液压泵控制方式之一。
通过手动操作液压阀门或泵体上的手柄，控制液压泵的启停、流量和压力。
2. 自动控制：自动控制是一种基于传感器和控制器的液压泵控制方式。
通过传感器检测系统的压力、温度、流量等参数，并通过控制器对液压泵的工作进行自动调节和控制。
3. 比例控制：比例控制是一种通过调节液压泵的流量和压力比例来控制液压系统的控制方式。
通过比例阀、伺服阀等装置，可以精确地调节液压泵输出的流量和压力。
液压手动泵工作原理
液压手动泵工作原理
液压手动泵是一种通过手动操作产生液压能量的装置。
其工作原理如下：
1. 泵体结构：液压手动泵由泵体、手柄、活塞和阀门等组成。
手柄通过连接杆与活塞相连，手柄的上下运动能够带动活塞的往复运动。
2. 工作循环：当手柄向上移动时，活塞向上运动，泵体内的液体被活塞抽入泵体。
当手柄向下移动时，活塞向下运动，泵体内液体被挤压出去。
3. 工作原理：当活塞向上运动时，泵体内液体被抽入泵体。
此时手柄向下移动，活塞会向下运动，液体通过泵体的出口阀门流出，从而输出液压能量。
4. 阀门控制：液压手动泵通常配备进、出口阀门，这些阀门用于控制液体的流向和压力。
在手柄运动的过程中，阀门会自动开启或关闭，确保液压能量的输出和流动的方向。
5. 应用领域：液压手动泵广泛应用于各种需要手动操作的场合，例如工程机械的液压系统、机械加工设备、船舶和起重机械等。
总之，液压手动泵通过手动操作实现活塞的往复运动，从而带动液体的流动和输出液压能量。
其简单可靠的工作原理使其在许多应用领域得到广泛应用。
液压泵的工作原理及主要结构特点
液压泵的工作原理及主要结构特点液压泵作为液压传动系统中的核心元件之一，主要用于将液体的机械能转化为液体的压力能，并输出给液压系统中的执行元件，实现液压系统的工作。
1.工作过程：液压泵通过旋转驱动轴将液体吸入泵腔，然后通过泵腔的构造形式将液体压缩，最后将压缩液体推送至输出管路，从而实现液体的压力增加。
液压泵主要通过动静液体间的容积周期变化来实现工作。
2.吸油过程：油液进入泵腔时，液体被叶轮推至泵腔的出口。
3.压油过程：液压泵的旋转运动使得叶片向轴心方向收缩，使得泵腔的容积缩小。
当泵腔的容积缩小到一定程度时，吸入管路中的液体将被压缩，从而进一步增加了液体的压力。
4.推油过程：压缩后的液体通过泵腔的输出口输出到液压系统的管路中。
液压泵的主要结构特点如下：1.泵体：液压泵的泵体通常由铸铁或铸钢等金属材料制成，具有较高的强度和刚度以承受高压力的冲击。
2.轴和轴承：液压泵的轴和轴承通常由高强度钢材制成，用于连接泵体和电机，同时支撑整个液压泵的运转。
3.叶轮：液压泵的叶轮是泵的旋转部件，通常由铸铁或铸钢制成。
叶轮的数量和形状会影响液压泵的输出流量和压力。
4.泵腔：液压泵的泵腔是液体流动的关键部件，通常为方形或椭圆形。
泵腔内的体积变化决定了液压泵的输出流量和压力。
5.定子：液压泵的定子通常由高强度的合金钢材料制成，用于固定泵腔和叶轮。
6.密封装置：液压泵的密封装置主要用于防止液体泄漏，通常采用密封圈、密封垫等形式进行密封。
1.压力范围广：液压泵可以根据需求提供不同的输出压力，能够满足不同工况下的工作要求。
2.输出流量大：液压泵的输出流量较大，能够为液压系统提供足够的液体供应。
3.工作稳定：液压泵的工作较为稳定，输出压力和流量的波动较小，能够保证液压系统的正常运行。
4.适应性强：液压泵能够适应各种不同的工作环境和场合，广泛应用于各个行业的液压传动系统中。
总之，液压泵是液压系统中的核心元件之一，它的工作原理和主要结构特点决定了液压泵具有较高的工作效率和可靠性，为液压系统的正常运行提供了重要保障。

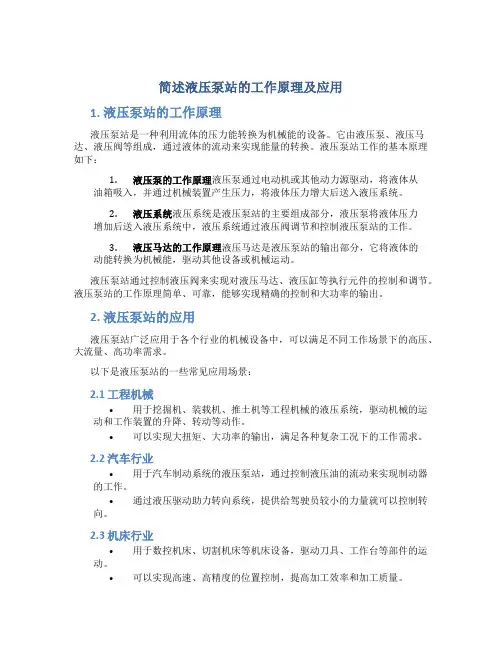

简述液压泵站的工作原理及应用
简述液压泵站的工作原理及应用1. 液压泵站的工作原理液压泵站是一种利用流体的压力能转换为机械能的设备。
它由液压泵、液压马达、液压阀等组成，通过液体的流动来实现能量的转换。
液压泵站工作的基本原理如下：1.液压泵的工作原理液压泵通过电动机或其他动力源驱动，将液体从油箱吸入，并通过机械装置产生压力，将液体压力增大后送入液压系统。
2.液压系统液压系统是液压泵站的主要组成部分，液压泵将液体压力增加后送入液压系统中，液压系统通过液压阀调节和控制液压泵站的工作。
3.液压马达的工作原理液压马达是液压泵站的输出部分，它将液体的动能转换为机械能，驱动其他设备或机械运动。
液压泵站通过控制液压阀来实现对液压马达、液压缸等执行元件的控制和调节。
液压泵站的工作原理简单、可靠，能够实现精确的控制和大功率的输出。
2. 液压泵站的应用液压泵站广泛应用于各个行业的机械设备中，可以满足不同工作场景下的高压、大流量、高功率需求。
以下是液压泵站的一些常见应用场景：2.1 工程机械•用于挖掘机、装载机、推土机等工程机械的液压系统，驱动机械的运动和工作装置的升降、转动等动作。
•可以实现大扭矩、大功率的输出，满足各种复杂工况下的工作需求。
2.2 汽车行业•用于汽车制动系统的液压泵站，通过控制液压油的流动来实现制动器的工作。
•通过液压驱动助力转向系统，提供给驾驶员较小的力量就可以控制转向。
2.3 机床行业•用于数控机床、切割机床等机床设备，驱动刀具、工作台等部件的运动。
•可以实现高速、高精度的位置控制，提高加工效率和加工质量。
2.4 航空航天•用于飞机、火箭等航空航天设备，驱动起落架、襟翼等控制系统。
•液压泵站可以提供高可靠性的动力输出，适用于恶劣的工作环境。
2.5 冶金行业•用于冶金设备，如轧机、冷却机等，驱动辊子、进料机构等部件的运动。
•可以实现较大的载荷和较高的工作效率，满足冶金行业的要求。
液压泵站广泛应用于各行各业，为机械设备提供强大的动力输出和精确的控制能力。
液压泵工作原理
液压泵工作原理液压泵是一种将机械能转化为液压能的装置，广泛应用于各种工业领域。
它的工作原理是通过机械力将液体压缩，从而产生高压液体，用于推动液压系统中的执行器，实现各种工作任务。
液压泵主要由泵体、进出口阀、驱动轴和液压缸等组成。
下面将详细介绍液压泵的工作原理。
1. 泵体结构液压泵的泵体通常由进口和出口两个连接口组成。
进口口连接液体储存器或者液压油箱，用于吸入液体；出口口则连接液压系统中的执行器，将压缩液体输出。
泵体内部设有一个或者多个活塞或者齿轮，通过这些活塞或者齿轮的运动来压缩液体。
2. 进出口阀液压泵的进出口阀起到控制液体流动方向的作用。
当活塞或者齿轮向外运动时，进口阀打开，液体从储存器或者油箱中被吸入泵体；当活塞或者齿轮向内运动时，出口阀打开，压缩液体被推送到液压系统中的执行器。
3. 驱动轴液压泵的驱动轴负责传递机械能，使泵体内的活塞或者齿轮运动。
驱动轴通常由机电、发动机或者其他动力源提供动力，将旋转运动转换为直线运动，从而推动活塞或者齿轮。
4. 液压缸液压泵通过液压缸将机械能转化为液压能。
液压缸由活塞、缸体和密封装置组成。
当液体被压缩后，压力将活塞推动向外运动，从而将液体输出到液压系统中的执行器。
液压泵的工作原理可以简单总结为以下几个步骤：1. 液压泵的驱动轴通过动力源提供动力，使泵体内的活塞或者齿轮开始运动。
2. 当活塞或者齿轮向外运动时，进口阀打开，液体被吸入泵体。
3. 当活塞或者齿轮向内运动时，出口阀打开，压缩液体被推送到液压系统中的执行器。
4. 液压缸将液体转化为压力，推动执行器完成所需的工作任务。
5. 循环往复，不断产生高压液体，以满足液压系统的工作需求。
液压泵的工作原理基于液体的不可压缩性和传递力的原理。
通过合理的设计和控制，液压泵可以产生高压液体，将机械能转化为液压能，实现各种工业设备的运行。
在液压系统中，液压泵是至关重要的核心组件，其工作原理的理解对于液压系统的设计和维护至关重要。
液压泵的工作原理及主要结构特点
液压泵的工作原理及主要结构特点液压泵是一种将机械能转化为液压能的装置，能将液体通过其中一种装置增压，并使其在管道中传递的装置。
液压泵的工作原理是通过驱动装置（通常是电动机）提供的机械能，使液体在泵内产生压力，并通过出口管道将液体压送到需要的地方。
液压泵的主要结构特点如下：1.泵体：液压泵的外部壳体，通常由铸铁或钢铸造而成，有很好的耐压性和密封性，能够保护内部的机械部件免受外界环境的影响。
2.轴承：液压泵内部的轴承承受泵的转动载荷，能够保证泵的转子在高速运动时的稳定性和可靠性。
3.转子：转子是液压泵的核心部件，由泵轴和叶片组成。
当转子旋转时，液体通过叶片的作用将机械能转化为液压能。
4.密封装置：密封装置用于保证液压泵内部的压力不会泄漏，通常包括密封圈、密封垫等。
密封装置的性能直接影响液压泵的效率和工作可靠性。
5.进口和出口：液压泵的进口和出口用于输送液体，进口处吸入液体，出口处将液体压送到需要的地方。
进口和出口通常配有阀门和连接管道，以控制液体的流动方向和流量。
液压泵的工作原理是将液体从低压区域通过泵吸入，经过压力区域的驱动下，将液体加压后从高压区域排出。
具体来说，液体从进口进入液压泵，经过泵体中的叶片和转子的旋转，产生离心力，并逐渐加压。
当液体的压力大于系统中的压力时，液体将从出口排出，并通过管道传递到需要的地方。
总的来说，液压泵通过驱动装置提供的机械能，将液体压力增加后输送到需要的地方。
液压泵的主要结构特点包括泵体、轴承、转子、密封装置和进口出口等。
液压泵的工作原理可以分为容积式泵和动量式泵两类，通过增加液体的压力来实现泵的工作。
液压泵的工作原理及主要结构特点
液压泵的工作原理及主要结构特点液压泵工作原理及叶片泵支红俊授课时间：2学时授课方法：启发式教学授课对象：职高学生重点、难点：泵和叶片泵的工作原理、叶片泵的符号液压泵引入：问：人与液压传动有无紧密的联系。
学生活动归纳：24小时伴随人的活动。
人的心血管系统是精致的液压传动系统。
问：血液为什么能周而复始、川流不息地在全身流动？学生活动归纳：依靠人的心脏。
二尖瓣〔二尖瓣问：心脏是如何工作的？学生活动「归纳：如图所示：全靠心脏节律性的搏动，通过舒张和收缩来推动血液流动。
当心脏舒张时左边的二尖瓣打幵，右边的二尖瓣关闭，产生吸血。
当心脏收缩时，左边的二尖瓣关闭，右边的二尖瓣打幵，产生压血。
问：心脏工作的必备条件有哪些。
归纳：三条：1、内腔是一密闭容积；2、密闭容积能交替变化；3、有配血器官（二尖瓣）。
一、液压泵的工作原理如图所示：介绍结构及组成。
提问：找出液压泵与心脏工作原理的共同点。
学生活动归纳：1、柱塞与缸形成密封容积；2 、当偏心轮旋转时，密闭容积可以交替变化；3、单向阀起到配流作用。
提问：有什么不同点。
学生活动归纳：当密封容积增大时，产生部分真空，在大气压的作用下产生吸油。
举例说明：如图所示：将鸡蛋放到与其大小差不多杯口上，鸡蛋—'■ 鸡蛋放不进去，若将燃烧的纸先放到水杯里，接着将鸡蛋放到瓶口上，鸡蛋在大气压的作用下迅速进入 * |水杯里。
水杯问：液压泵的工作的条件有哪些。
学生活动归纳：1、应具备密封容积且交替变化。
2 、应有配油装置。
3 、吸油过程中油箱必须与大气相通。
叶片泵可分为：单作用和双作用叶片泵。
1、单作用叶片泵(1)结构和工作原理。
结构：如彩色立体挂图所示及教具演示。
分析：各零件的相互关系。
提问：找出密封容积，配油装置。
分析：由定子、转子、叶片和配油盘等构成密封容积。
工作原理：如自画挂图所示。
转子叶片问：通过什么使密封容积变化产生盘吸油和压油的。
能否实现变量。
学生活动演示并分析：通过两个叶片之间密封容积的增大和减小，产生吸压油窗通过定子和转子偏心距的增大和减小来实现变量当偏心距越大，两个叶片之间从下转到上时,因容积差大，所以吸油量大；反之。
液压泵的工作原理
液压泵的工作原理液压泵是一种能量转换装置，它将原动机（电动机或内燃机）输出的机械能转换为液体压力能，为系统提供具有一定压力和流量的液压油，是液压传动系统中的动力元件。
液压泵性能的好坏直接影响液压系统工作的可靠性和稳定性。
1、工作原理液压传动中所用的液压泵是靠密封的工作容积发生变化而进行工作的，所以都属于容积式泵。
现以下图为例来说明其工作原理。
▲液压泵工作原理1—缸体2—偏心轮3—柱塞4—弹簧5—吸油阀6—排油阀A—偏心轮下死点B—偏心轮上死点该泵由缸体1、偏心轮2、柱塞3、弹簧4、吸油阀5和排油阀6等组成。
缸体1固定不动；柱塞3和柱塞孔之间有良好的密封，并且可以在柱塞孔中做轴向运动；弹簧4总是使柱塞顶在偏心轮2上。
吸油阀5的右端（即液压泵的进口）与油箱相通，左端与缸体内的柱塞孔相通。
排油阀6的右端也与缸体内的柱塞孔相通，左端（即液压泵的出口）与液压系统相连。
当柱塞处于偏心轮的下死点A时，柱塞底部的密封容积最小；当偏心轮按图示方向旋转时，柱塞不断外伸，密封容积不断扩大，形成真空，油箱中的油液在大气压力作用下，推开吸油阀内的钢球而进入密封容积，这就是泵的吸油过程，此时排油阀内的钢球在弹簧的作用下将出口关闭；当偏心轮转至上死点B与柱塞接触时，柱塞伸出缸体最长，柱塞底部的密封容积最大，吸油过程结束。
偏心轮继续旋转，柱塞不断内缩，密封容积不断缩小，其内油液受压，吸油阀关闭，并打开排油阀，将油液排到液压泵出口，输入液压系统；当偏心轮转至下死点A与柱塞接触时，柱塞底部密封容积最小，排油过程结束。
若偏心轮连续不断地旋转，柱塞不断地往复运动，密封容积的大小交替变化，泵就不断地完成吸油和排油过程。
2、液压泵的分类和特点液压泵是一种能量转换装置，是液压系统中的能源，是组成液压系统的心脏。
它通过向液压系统输送足够流量的压力油，来推动执行元件对外做功。
按其结构的不同，液压泵可分为齿轮泵、叶片泵、柱塞泵和螺杆泵等；按其压力的不同可分为低压泵、中压泵、中高压泵、高压泵和超高压泵；按液压泵在单位时间内所能输出的油液的体积能否调节，又可分为定量泵和变量泵。
液压泵的工作原理
液压泵的工作原理液压泵是一种能够将机械能转换为液压能的设备。
它主要通过能量转换来驱动液体的流动，并在液压系统中产生压力。
液压泵在许多工业和机械设备中广泛应用，如起重机、挖掘机、冲压机等。
本文将介绍液压泵的工作原理以及其主要构成和工作过程。
液压泵的工作原理是基于物理原理和流体动力学原理的。
液压泵通常由马达、液压缸和流体传输管路组成。
它通过机械装置将马达的机械能转化为液体的动能，并将液体经过管路输送到需要压力的位置。
液压泵的主要构成包括驱动轴、背压板、进油口、排油口、轴承和液压缸。
驱动轴是将马达的旋转运动转化为泵的工作运动的关键部件。
背压板是用于控制液压泵排出压力的一个重要组成部分。
进油口是液体进入液压泵的入口，排油口则是液体从液压泵流出的出口。
轴承用于支撑驱动轴的旋转运动，确保泵的正常工作。
液压缸是将机械能转化为液体能的部件，它通过由驱动轴提供的旋转运动产生往复运动，从而将液体施加到所需位置上。
液压泵的工作过程可以分为吸油阶段、压油阶段和排油阶段。
在吸油阶段，液压泵的驱动轴开始旋转，驱动轴通过吸入口将低压液体从油箱中抽取进来。
在这个阶段，液压泵的排油口是关闭的，以防止液体的倒流。
进入压油阶段后，液压泵将液体推到背压板上，这时背压板关闭进油口，液体被迫从流道中排出。
液压泵的压力随着阀门的调节而增加，直到达到系统所需的压力。
在这个阶段，液压泵的出口压力保持稳定，将液体流向需要压力的工作位置。
最后，液压泵进入排油阶段。
在这个阶段，液压泵的排油口打开，压力使液体从液压泵中流出，然后流回油箱。
液压泵的工作原理可以通过以下公式来表示：流量 = 输出容积×转速压力 = 功率 / 流量其中，输出容积是液压泵每个转动周期内排出的液体体积，转速是液压泵驱动轴的旋转速度。
压力是液压泵所产生的压力，功率是液压泵所需的机械功率。
总结起来，液压泵是一种通过能量转换将机械能转化为液压能的设备。
它通过驱动轴、背压板、进油口、排油口、轴承和液压缸等主要构成部分来实现液体的流动和压力的产生。
液压泵的工作原理与齿轮泵结构(共28张PPT)全篇
◆流量
理论流量qt 指在无泄漏情况下，液压泵单位时间内输出的油液体 积。其值等于泵的排量V和泵轴转数n的乘积，即
实际流量q 指单位时间内液压泵实际输出油液体积。由于工作量越大，使得泵的实际流量小于泵的理论流量，即
显然当液压泵处于卸荷〔非工作〕状态时，这时输出的实际流量近似为 理论流量
2.增泵体内外表与齿轮顶圆的间隙，使在径向不平衡力作用时 齿顶和泵体不接触。
3.开压力平衡槽，但泄漏大，很少用
图3-35 径向力的分布图
学习单元二 常用液压元件介绍
③流量脉动。随着啮合点位置的不断变化，吸、压油腔在每一瞬间的容积变 化率是不均匀的，因此齿轮泵的瞬时流量是脉动的。
qmax、qmin分别为最大、最小瞬时流量，q为平均流量，δ为流 量脉动率，可用下式表示。 δ=〔qmax-qmin〕/q
额定流量qn 泵在额定转数和额定压力下输出的实际流 量。
◆效率
实际上泵在能量转换过程中有容积损失和机械损失 容积损失主要是液压泵内部泄漏造成的流量损失，其大小用容积效率来
表示
反响泵泄露量大小，能表述 泵性能的好坏。 机械损失指液压泵内流体粘性和机械摩擦造成的转矩损失其大小 用机械效率来表示
液压泵的总效率：
齿数越少，流量脉动率越大。
学习单元二 常用液压元件介绍
④困油现象及消除措施。由图3-36〔a〕旋转到图3-36〔b〕所示位置时，闭死容 积由大变到小；由图3-36〔b〕旋转到图3-36〔c〕所示位置时，闭死容积从小 变到大。这种现象称之为困油现象。
危害：减小时使被困油挤出产生高压，增大时会造成真空产生气穴现象。 消除措施：在轴承套上开卸荷槽〔见图3-36中的虚线局部〕，当闭死容积由大变小时
泵的总效率是泵的输出功率与输入功率之比，即
