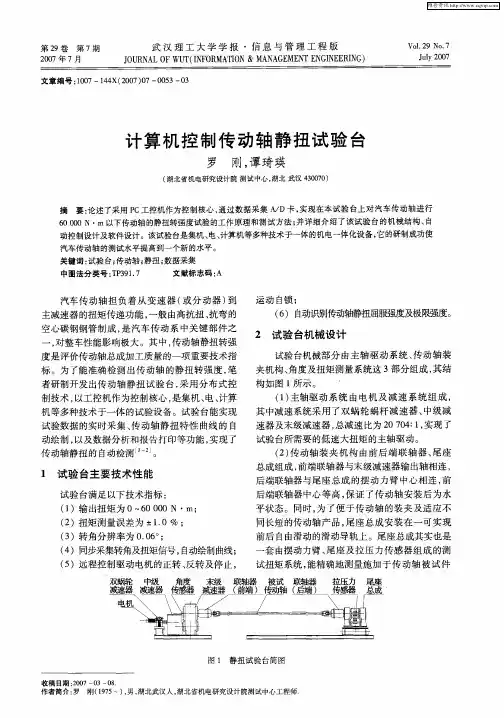

第２９卷第７期 武汉理工大学学报・信息与管理工程版 ２００７年７月 ＪＯＵＲＮＡＬ ＯＦ ＷＵＴ（ＩＮＦＯＲＭＡＴＩＯＮ＆ＭＡＮＡＧＥＭＥＮＴ ＥＮＧＩＮＥＥＲＩＮＧ） Ｖｏ１．２９ Ｎｏ．７ Ｊｕｌｙ ２００７
文章编号：１００７—１４４Ｘ（２００７）０７—００５３—０３
计算机控制传动轴静扭试验台
罗 刚，谭琦瑛
（湖北省机电研究设计院测试中心，湖北武汉４３００７０）
摘要：论述了采用Ｐｃ工控机作为控制核心，通过数据采集Ａ／Ｄ卡，实现在本试验台上对汽车传动轴进行
６０ ０００ Ｎ．ｍ以下传动轴的静扭转强度试验的工作原理和测试方法；并详细介绍了该试验台的机械结构、自
动控制设计及软件设计。该试验台是集机、电、计算机等多种技术于一体的机电一体化设备，它的研制成功使
汽车传动轴的测试水平提高到一个新的水平。
关键词：试验台；传动轴；静扭；数据采集
中图法分类号：ＴＰ３９１．７ 文献标志码：Ａ
汽车传动轴担负着从变速器（或分动器）到
主减速器的扭矩传递功能，一般由高抗扭、抗弯的
空心碳钢钢管制成，是汽车传动系中关键部件之
一，对整车性能影响极大。其中，传动轴静扭转强
度是评价传动轴总成加工质量的一项重要技术指
标。为了能准确检测出传动轴的静扭转强度，笔
者研制开发出传动轴静扭试验台，采用分布式控
制技术，以工控机作为控制核心，是集机、电、计算
机等多种技术于一体的试验设备。试验台能实现
试验数据的实时采集、传动轴静扭特性曲线的自
动绘制，以及数据分析和报告打印等功能，实现了
传动轴静扭的自动检测¨ Ｊ。
１试验台主要技术性能
试验台满足以下技术指标：
（１）输出扭矩为０～６０ ０００ Ｎ・ｍ；
（２）扭矩测量误差为±１．０％；
（３）转角分辨率为０．０６。；
（４）同步采集转角及扭矩信号，自动绘制曲线；
（５）远程控制驱动电机的正转、反转及停止， 运动自锁；
（６）自动识别传动轴静扭屈服强度及极限强度。
