机电一体化系统设计试题及答案 (2)
《机电一体化技术》试卷(一)考试方法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————一、名词解释(每小题2分，共10分)1. 测量灵敏度压电效应动态误差 5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：_内旋换和外循环2. 机电一体化系统，设计指标和评价标准应包括___ _______，__________，__________ ，__________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用____ _______________________________。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器工作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是A. 阻尼—质量系统B. 弹簧—质量系统弹簧—阻尼系统 D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLC5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。
A 换向结构B 转换电路C 存储电路D检测环节四、判断题（每小题2分，共10分)1、伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信号。
（）2、电气式执行元件能将电能转化成机械力，并用机械力驱动执行机构运动。
如交流电机、直流电机、力矩电机、步进电机等。
（）3、对直流伺服电动机来说，其机械特性越硬越好。
（）4、步进电机的步距角决定了系统的最小位移，步距角越小，位移的控制精度越低。
（）5、伺服电机的驱动电路就是将控制信号转换为功率信号，为电机提供电能的控制装置，也称其为变流器，它包括电压、电流、频率、波形和相数的变换。
（）五、问答题（每小题10分，共30分)1. 步进电动机常用的驱动电路有哪几种类型?2. 什么是步进电机的使用特性?3. 机电一体化系统设计指标大体上应包括哪些方面?六、分析计算题(每小题10分，共20分)1. 三相变磁阻式步进电动机，转子齿数Z=100,双拍制通电，要求电动机转速为120r/min，输入脉冲频率为多少?步距角为多少2. 采用PLC设计二个电磁阀A、B工作的系统1) 按钮x1为A电磁阀打开，按钮x2为A电磁阀关闭(输出y1);2) 按钮x3为B电磁阀打开，按钮x4为B电磁阀关闭(输出y2);3) 只有B电磁阀在工作中，A电磁阀才能工作。
要求：画出梯形图，写出助记符指令程序。
《机电一体化技术》试卷(一)考试方法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————一、名词解释(每小题2分，共10分)1. 是人们借助于专门的设备，通过一定的方法对被测对象收集信息，取得数据概念的过程。
2. 指在稳态下，输出的变化量ΔY与输入的变化量ΔX的比值。
即为传感器灵敏度。
S=dy/dx=ΔY/ΔX3. 某些电介质，当沿着一定的方向对它施加力而使它产生变形时，内部就会产生极化现象，同时在它的两个表面上将产生符号相反的电荷。
当外力去掉后，它又重新恢复到不带电的状态，这种现象被称为压电效应。
4. 动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
5. 传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量的测量装置。
二、填空题（每小题2分，共20分)1. 内循环外循环2. 性能指标系统功能使用条件经济效益3. PLC4. 20mm5. 位置和速度6. 0.027. 增加而减小8. 29. 前馈控制器10. 简单的直线运动控制三、选择题（每小题2分，共10分）1. B.2. A3. C.4. C5、D四、判断题（每小题2分，共10分)1、√2、×3、√4、×5、√五、问答题（每小题10分，共30分)1. 单电源驱动电路双电源驱动电路斩波限流驱动电路2. 步距误差步距误差直接影响执行部件的定位精度。
最大静转矩是指步进电动机在某相始终通电而处于静止不动状态时，所能承受的最大外加转矩，亦即所能输出的最大电磁转矩，它反映了步进电动机的制动能力和低速步进运行时的负载能力。
启动矩一频特性空载时步进电动机由静止突然启动，并不失步地进入稳速运行所允许的最高频率称为最高启动频率。
启动频率与负载转矩有关。
运行矩频特性步进电动机连续运行时所能接受的最高频率称为最高工作频率，它与步距角一起决定执行部件的最大运行速度。
最大相电压和最大相电流分别是指步进电动机每相绕组所允许施加的最大电源电压和流过的最大电流。
3. 应包括系统功能、性能指标、使用条件、经济效益。
六、分析计算题(每小题10分，共20分)1. 20KHz 3.6º2. (1) 梯形图：（２）助记符指令程序：STR X1OR Y1AND NOT X2OUT Y1STR X3OR Y2AND NOT X4AND Y1OUT Y2《机电一体化技术》试卷(二)考试方法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————一、名词解释(每小题2分，共10分)1、线性度2、伺服控制系统3、三相六拍通电方式4、传感器5、系统精度二、填空题（每小题2分，共20分)1、计算机在控制中的应用方式主要有_____________________________。
2. 滚珠丝杆螺母副结构有两类：_____________________________。
3、应用于工业控制的计算机主要有______________________________等类型。
4. 机电一体化系统，设计指标和评价标准应包括________________________________。
5、可编程控制器主要由_____________________________等其它辅助模块组成。
6. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用_______________________________________________________。
7、现在常用的总线工控制机有________ 、PC总线工业控制机和CAN总线工业控制机等。
8、隔离放大器中采用的耦合方式主要有两种_____________________________。
9. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
10. 采样/保持器在保持阶段相当于一个“_____________________________”。
三、选择题（每小题2分，共10分）1.一个典型的机电一体化系统，应包含以下几个基本要素：A 机械本体B 动力与驱动部分C 执行机构 D. 控制及信息处理部分2、机电一体化系统（产品）开发的类型A 开发性设计B 适应性设计C 变参数设计D 其它3、机电一体化系统（产品）设计方案的常用方法A 取代法B 整体设计法C组合法D其它。
4、机电一体化的高性能化一般包含A高速化B高精度C高效率D高可靠性。
5、抑制干扰的措施很多，主要包括A屏蔽B隔离C滤波D接地和软件处理等方法四、判断题（每小题2分，共10分)1、变流器中开关器件的开关特性决定了控制电路的功率、响应速度、频带宽度、可靠性和等指标。
（）2、伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信号。
（）3、感应同步器是一种应用电磁感应原理制造的高精度检测元件，有直线和圆盘式两种，分别用作检测直线位移和转角。
（）4、数字式位移传感器有光栅、磁栅、感应同步器等，它们的共同特点是利用自身的物理特征，制成直线型和圆形结构的位移传感器，输出信号都是脉冲信号，每一个脉冲代表输入的位移当量，通过计数脉冲就可以统计位移的尺寸。
（）5、FMC控制系统一般分二级，分别是单元控制级和设备控制级。
（）五、问答题（每小题10分，共30分)1、计算机控制系统中，如何用软件进行干扰的防护。
2、滚珠丝杠副的轴向间隙对系统有何影响？如何处理？3、机电一体化系统中的计算机接口电路通常使用光电藕合器，光电藕合器的作用有哪些？六、综合应用题(每小题10分，共20分)1.编写程序：单片机读P1.0的状态,把这个状态传到P1.7指示灯去，当P1.0为高电平时指示灯亮,低电平时指示灯不亮,采用中断完成这一输入输出过程，每中断一次完成一个读写过程。
2. 光栅传感器，刻线数为100线/mm，设细分时测得莫尔条纹数为400，试计算光栅位移是多少毫米？若经四倍细分后，记数脉冲仍为400，则光栅此时的位移是多少？测量分辨率是多少？《机电一体化技术》试卷(二) 答案考试方法：闭卷考试时间１２０分钟共3页第1页——————————————————————————————————————一、名词解释(每小题2分，共10分)1、所谓传感器的线性度就是其输出量与输入量之间的实际关系曲线偏离直线的程度。
又称为非线性误差。
2、一种能够跟踪输入的指令信号进行动作，从而获得精确的位置、速度及动力输出的自动控制系统。
3、如果步进电动机通电循环的各拍中交替出现单、双相通电状态，这种通电方式称为单双相轮流通电方式。
如A→AB→B→BC→C →CA→…4、是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量的测量装置。
机电一体化系统设计期末试卷
机电一体化系统设计期末试卷第一部分选择题（共30分，每小题2分）1.下列哪个单元不属于机电一体化系统？A. 电机B. 传感器C. 伺服控制器D. 气压缸2.以下哪个操作系统不能用于机电一体化系统的编程？A. WindowsB. LinuxC. macOSD. Android3.哪个传感器可以用于测量摩擦力？A. 压力传感器B. 加速度传感器C. 频率传感器D. 接触式传感器4.以下哪个元器件不是机电一体化系统的执行器？A. 气缸B. 伺服电机C. 变频器D. 步进电机5.什么是PLC？A. 可编程逻辑控制器B. 电子计算机C. 云计算技术D. 数控设备6.哪个元器件可以用于控制气缸的行程？A. 位置传感器B. 温度传感器C. 液位传感器D. 光电开关7.哪个电机可以使精度达到0.1um的高精度加工？A. 步进电机B. 直流无刷电机C. 直流有刷电机D. 同步电机8.在机电一体化系统中，什么控制技术可用于实现位置闭环控制？A. PWM调制技术B. 超声波技术C. PID控制技术D. 模糊控制技术9.哪个气动元件可以把液体压缩为高压气体？A. 气缸B. 液压缸C. 气泵D. 真空泵10.什么系统可以用于多机器人协作？A. 嵌入式系统B. 控制系统C. 开放式系统D. 人工智能系统第二部分填空题（共30分，每小题2分）1.机电一体化系统的主要特点是__________。
2.包括伺服电机、运动控制卡、变频器、编码器在内的元器件可用于_______________的控制。
3.能够把气压缸的动力转换为力矩和运动速度的是____________。
4.____________通常被用于运动平台的角度测量。
5.在气动系统中，工作压力已经可以达到_____________，并能够代替液压系统。
6.在机电一体化系统的设计中，____________可以用于系统的信号调理和控制。
7._____________是通过变换直流电机的运行速度来控制量产线速度的一个装置。
机电一体化系统设计试题答案汇总(完整版)
机电一体化系统设计考试资料1.机电一体化：在机械的主功能、动力功能、信息与控制功能上引进了电子技术、并将机械装置与电子设备以以及软件等有机结合而成的系统的总称。
2.工业三大要素：物质、能量和信息3.机电一体化系统由机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统等五个子系统构成。
4.机电一体化系统设计流程：（1）根据目的功能确定产品规格、性能指标（2）系统功能部件、功能要素的划分（3）接口的设计（4）综合评价（5）可靠性复查（6）试制与调试5.机电一体化系统设计的考虑方法：（1）机电互补法：利用通用或专用电子部件取代传统机械产品中的复杂机械功能部件或功能子系统。
（2）结合法：将各组成要素有机结合为一体构成专用或通用的功能部件。
（3）组合法：将用结合法制成的功能部件、功能模块，像积木那样组合成各种机电一体化产品。
6.机电一体化设计类型：（1）开发性设计：是没有产品的设计，仅仅是根据抽象的设计原理和要求，设计出在质量和性能方面满足目的要求的系统。
（2）适应性设计：是在总的方案原理基本保持不变的情况下，对现有产品进行局部更改，或用微电子技术代替原有的机械机构或为了进行微电子控制对机械结构进行局部适应性设计，以使产品的性能和质量增加某些附加价值。
（3）变异性设计：是在设计方案和功能结构不变的情况下，仅改变现有产品的规格尺寸使之适应于量的方面有所变更的要求。
7.机电一体化设计程序：（1）明确设计思想（2）分析综合要求（3）划分功能模块（4）决定性能参数（5）调研类似产品（6）拟定总体方案（7）方案对比定型（8）编写总体设计论证书8.设计准则：在保证目的功能要求与适当寿命的前提下不断降低成本。
9.设计规律：根据设计要求首先确定离散元素间的逻辑关系，然后研究其相互间的物理关系这样就可根据设计要求和手册确定其结构关系，最终完成全部设计工作。
10.绿色设计：在新产品的开发阶段，就考虑其整个生命周期内对环境的影响，从而减少对环境的污染、资源的浪费、使用安全和人类健康等所产生的副作用。
《机电一体化系统设计基础》作业1、2、3、4参考答案
《机电一体化系统设计基础》作业1、2、3、4参考答案形成性考核作业1一、判断题（正确的打√，错误的打×）1．机电一体化系统的主要功能就是对输入的物质按照要求进行处理，输出具有所需特性的物质。
（×）2.系统论、信息论、控制论是机电一体化技术的理论基础，是机电一体化技术的方法论。
（√）3．信息处理技术是指在机电一体化产品工作过程中，与工作过程各种参数和状态以及自动控制有关的信息输入、识别、变换、运算、存储、输出和决策分析等技术。
（√）4．自动控制是在人直接参与的情况下，通过控制器使被控对象或过程自动地按照预定的规律运行。
（×）5．产品的组成零部件和装配精度高，系统的精度一定就高。
（×）6．为减少机械传动部件的扭矩反馈对电机动态性能的影响，机械传动系统的基本固有频率应低于电气驱动部件的固有频率的2~3倍，同时，传动系统的固有频率应接近控制系统的工作频率，以免系统产生振荡而失去稳定性。
（×）7．传动机构的转动惯量取决于机构中各部件的质量和转速。
（×）8．在闭环系统中，因齿轮副的啮合间隙而造成的传动死区能使系统以6~10倍的间隙角产生低频振荡，采用消隙装置，以提高传动精度和系统稳定性。
（×）9．进行机械系统结构设计时，由于阻尼对系统的精度和快速响应性均产生不利的影响，因此机械系统的阻尼比ξ取值越小越好。
（×）10．滚珠丝杠垂直传动时，必须在系统中附加自锁或制动装置。
（√）11．采用偏心轴套调整法对齿轮传动的侧隙进行调整，结构简单，且可以自动补偿侧隙。
（√）×12．采用虚拟样机代替物理样机对产品进行创新设计测试和评估，延长了产品开发周期，增加了产品开发成本，但是可以改进产品设计质量，提高面向客户与市场需求能力。
（√）×二、单选题1．以下产品属于机电一体化产品的是（C ）。
A．游标卡尺B．电话C．全自动洗衣机 D．非指针式电子表2．为提高机电一体化机械传动系统的固有频率，应设法（A ）。

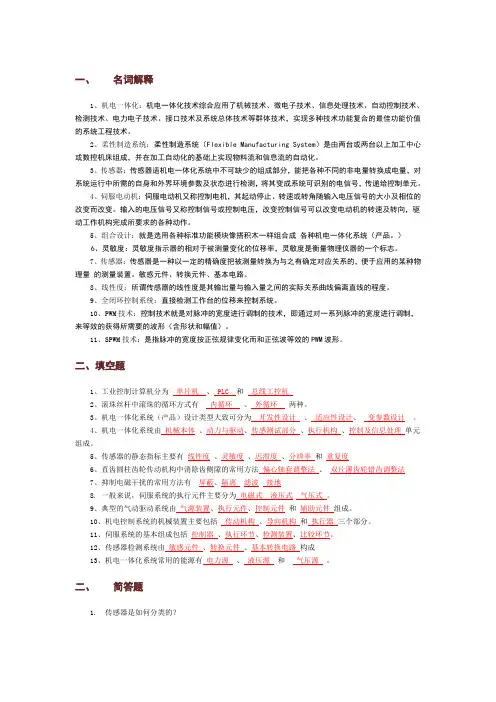

机电一体化系统设计试题及答案 2
一、名词解释1、机电一体化：机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术，实现多种技术功能复合的最佳功能价值的系统工程技术。
2、柔性制造系统：柔性制造系统（Flexible Manufacturing System）是由两台或两台以上加工中心或数控机床组成，并在加工自动化的基础上实现物料流和信息流的自动化。
3、传感器：传感器适机电一体化系统中不可缺少的组成部分，能把各种不同的非电量转换成电量，对系统运行中所需的自身和外界环境参数及状态进行检测，将其变成系统可识别的电信号，传递给控制单元。
4、伺服电动机：伺服电动机又称控制电机，其起动停止、转速或转角随输入电压信号的大小及相位的改变而改变。
输入的电压信号又称控制信号或控制电压，改变控制信号可以改变电动机的转速及转向，驱动工作机构完成所要求的各种动作。
5、组合设计：就是选用各种标准功能模块像搭积木一样组合成各种机电一体化系统（产品。
）6、灵敏度：灵敏度指示器的相对于被测量变化的位移率，灵敏度是衡量物理仪器的一个标志。
7、传感器：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量的测量装置。
敏感元件、转换元件、基本电路。
8、线性度：所谓传感器的线性度是其输出量与输入量之间的实际关系曲线偏离直线的程度。
9、全闭环控制系统：直接检测工作台的位移来控制系统。
10、PWM技术：控制技术就是对脉冲的宽度进行调制的技术，即通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形（含形状和幅值）。
11、SPWM技术：是指脉冲的宽度按正弦规律变化而和正弦波等效的PWM波形。
二、填空题1、工业控制计算机分为单片机、 PLC 和总线工控机2、滚珠丝杆中滚珠的循环方式有内循环、外循环两种。
3、机电一体化系统（产品）设计类型大致可分为开发性设计、适应性设计、变参数设计。
机电一体化系统设计试题-2答案
习题二答案2-1、如何保证机电一体化系统具有良好的伺服特性？ξ<0.8的欠阻尼系统，既能保证在系统设计时，应综合考其性能指标，阻尼比一般取0.5<振荡在一定的范围内，过渡过程较平稳，过渡过程时间较短，又具有较高的灵敏度。
设计机械系统时，应尽量减少静摩擦和降低动、静摩擦之差值，以提高系统的精度、稳定性和快速响应性。
机电一体化系统中，常常采用摩擦性能良好的塑料——金属滑动导轨、滚动导轨、滚珠丝杠、静、动压导轨；静、动压轴承、磁轴承等新型传动件和支承件，并进行良好的润滑。
转动惯量对伺服系统的精度、稳定性、动态响应都有影响。
惯量大，系统的机械常数大，响ξ值将减小，从而使系统的振荡增强，稳定性下降；惯量大，会使系统的固有应慢。
惯量大，频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度。
惯量的适当增大只有在改善低速爬行时有利。
因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
应尽量减小或消除间隙，目前在机电一体化系统中，广泛采取各种机械消隙机构来消除齿轮副、螺旋副等传动副的间隙。
2-2、机电一体化对机械系统的基本要求是什么？机电一体化系统的机械系统与一般的机械系统相比，除要求较高的制造精度外，还应具有良好的动态响应特性，即快速响应和良好的稳定性。
2-3、机电一体化机械系统的三大主要机构是什么？〔1〕传动机构、〔2〕导向机构、〔3〕执行机构2-4 机械一体化系统中伺服机构的作用是什么？伺服控制系统是一种能够跟踪输入的指令信号进行动作，从而获得精确的位置、速度及动力输出的自动控制系统。
机械传动是一种把动力机产生的运动和动力传递给执行机构的中间装置，是一种扭矩和转速的变换器，其目的是在动力机与负载之间使扭矩得到合理的匹配，并可通过机构变换实现对输出的速度调节。
在机电一体化系统中，伺服电动机的伺服变速功能在很大程度上代替了传统机械传动中的变速机构，只有当伺服电机的转速范围满足不了系统要求时，才通过传动装置变速。
【全文】机电一体化系统设计题库资料(只有大作业)
可编辑修改精选全文完整版作业一1直线运动导轨的基本形状有（）。
(A)燕尾形(B)圆形(C)矩形(D)三角形[参考答案：ABCD] 分值：52机电一体化的基本要素有机械本体（）等组成。
(A)动力与驱动部分(B)传感测试部分(C)控制及信息处理(D)执行机构[参考答案：ABCD] 分值：53步进电机的特点（）。
(A)输出角与输入脉冲严格成比例(B)存在失步(C)转子惯量小(D)无误差累积[参考答案：ABCD] 分值：54导轨常用的材料有（）。
(A)铸铁(B)钢(C)有色金属(D)塑料[参考答案：ABCD] 分值：55滚珠丝杆的外循环可分为（）。
(A)端盖式(B)插管式(C)浮动式(D)螺旋槽式[参考答案：AB] 分值：56滚珠螺旋传动特点（）(A)运动精度高(B)运动效率高(C)能自锁(D)具有传动的可逆性[参考答案：ABCD] 分值：57微机控制系统的基本功能（）。
(A)与机电部件的接口功能(B)对控制软件运行的支持功能。
(C)实时信息转换与控制功能(D)人机交互功能[参考答案：ABCD] 分值：58机电一体化系统的设计方法（）。
(A)整体设计法(B)取代法(C)组合法(D)变参数设计[参考答案：ABC] 分值：59模拟信号采集通道一般由（）等组成。
(A)传感器(B)A/D(C)调理电路(D)S/H[参考答案：ABCD] 分值：510微处理器的总线有（）。
(A)控制总线(B)数据总线(C)地址总线(D)状态总线[参考答案：ABC] 分值：511多级齿轮副或蜗轮蜗杆等其它传动机构组成传动链的级数和各级传动比的分配原则（）。
(A)输出轴转角误差最小原则(B)等效转动惯量最小原则院(C)转速最快原则(D)质量最小原则[参考答案：ABD] 分值：512伺服系统主要由被控对象、（）组成。
(A)测量与反馈元件(B)调节元件(C)执行元件(D)比较环节[参考答案：ABCD] 分值：513机电控制系统由（）组成。
机电一体化系统设计多选题
1.对于计算机控制系统，目前常用的有基于（）等多种类型的控制系统。
A.单片机B.单板机C.普通PC机D.工业PC机E.PLC [正确答案]：ABCDE2.计算机控制系统的设计思路过程包括（）。
A.确定系统的整体控制方案B.确定控制算法C.选择微型计算机D.系统总体设计E.软件设计F.系统调试[正确答案]：ABCDEF3.机电一体化系统对执行元件有（）基本要求。
A.惯量小、动力大B.体积小、重量轻C.便于维修、安装D.宜于计算机控制E.体积大、动力大[正确答案]：ABCD4.总体来讲，控制系统的设计要遵循（）步骤。
A.确定系统的总体方案B.建立数学模型确定控制算法C.控制系统的总体设计D.软件设计E.传感器的选型[正确答案]：ABCD5.以下( )是工控机与商用PC机之间的不同点。
A.能够提供各种数据实时采集和控制B.能够安装在机械结构里面，和机器成为一体C.能够和被控制对象的传感器、执行机构直接接口D.能够在苛刻的工作环境中可靠运行E.在计算和界面设计上没有不同[正确答案]：ACD6.嵌入式系统与通用计算机系统相比具有（）重要特征。
A.面向特定应用B.高度密集C.程序可擦写D.生命周期短E.生命周期长7.建立传递函数这样的数学模型步骤为（）。
A.第一步确定各系统的输入、输出量B.第一步是按信号的传递顺序遵循运动规律写出各环节微分方程C.第二步是进行拉斯变换求系统传递函数D.第二步是确定各系统的输入、输出变量E.第三步是进行拉斯变换求系统传递函数F.第三步是按信号的传递顺序遵循运动规律写出各环节微分方程[正确答案]：ADE8.齿轮侧隙调整法中（）能自动补偿间隙。
A.偏心套调整法B.双片薄齿轮错齿调整法C.轴向垫片法D.轴向压簧错齿调整法E.双螺母螺纹调整法[正确答案]：BD9.传感器由（）组成。
A.敏感元件B.转换器件C.信号调节电路D.辅助电源E.集成电路[正确答案]：ABCD10.机电一体化产品产品概念设计包含（）流程。
机电一体化系统设计;课后答案-
目录机电一体化技术第1章习题-参考答案 (1)1-1 试说明较为人们接受的机电一体化的含义。
(1)1-4 何谓机电一体化技术革命？ (1)1-7.机电一体化系统有哪些基本要素组成？分别实现哪些功能？ (1)1-8.工业三大要素指的是什么？ (1)1-12.机电一体化系统的接口功能有哪两种？ (1)1-16.什么是机电互补法、融合法、组合法？ (1)机电一体化技术第2章习题-参考答案 (2)2-1 设计机械传动部件时，为确保机械系统的传动精度和工作稳定性，常常提出哪些要求？ (2)2-2 机电一体化系统传动机构的作用是什么？ (2)2-3 机电一体化系统（产品）对传动机构的基本要求是什么？ (2)2-10 现有一双螺母齿差调整预紧式滚珠丝杠，其基本导程λ0=6mm、一端的齿轮齿数为100、另一端的齿轮齿数为98，当其一端的外齿轮相对另一端的外齿轮转过2 个齿时，试问：两个螺母之间相对移动了多大距离？ (2)2－16 各级传动比的分配原则是什么？输出轴转角误差最小原则是什么？ (2)2－17 已知：4 级齿轮传动系统，各齿轮的转角误差为∆φ1=∆φ2=∆φ3=...=0.005 ra d,各级减速比相同，即ί1=ί2=...=ί4=1.5。
求：该传动系统的最大转角误差∆φmax;为缩小∆φmax，应采取何种措施？ .. (2)2－18 谐波齿轮传动有何特点？传动比的计算方法是什么？ (3)2-19.设有一谐波齿轮减速器,其减速比为 100，柔轮齿数为 100.当刚轮固定时,试求该谐波减速器的刚轮齿数及输出轴的转动方向(与输入轴的转向相比较) (3)2-20.齿轮传动的齿侧间隙的调整方法有哪些? (3)2-25.轴系部件设计的基本要求有哪些？ (4)机电一体化技术第3章参考答案 (5)3-1 简述机电一体化系统执行元件的分类及特点。
(5)I3-2 机电一体化系统对执行元件的基本要求是什么？ (5)3-3 简述控制用电动机的功率密度及比功率的定义。
机电一体化系统设计大作业 (2)
2017秋《机电一体化系统设计》大作业试题
已知电机驱动的三自由度位置控制系统，单个自由度的驱动系统如图1所示。
图1
要求：
（1）说明单自由度驱动系统的两种测量方案；要求给出传感器的类型及具体安装位置。
（2）确定整个系统的控制方案、画出控制系统原理图。
要求写出两种控制方案，方案一使用工业PC机完成系统的控制和方案二使用单片机完成系统的控制。
(1)答：高速端测量方案：
传感器安装在电机的尾部，通过测量电机的转角实现对工作台位移的间接测量。
可选用光电编码器式传感器或磁电式编码器、
低速端测量方案：
传感器安装在工作台上，直接测量工作台的位移。
可选用光栅式位移器、感应同步器或者电位计式位移传感器。
(2)答：（1）工业PC机集中控制方案：
用一台工业PC机对三个自由度实现集中控制，包括任务管理和三个自由度的伺服控制系统原理图如下。
（2）单片机、单片机分级控制方案：用一个单片机作为主单片机与三个从单片机通信，对三个从单片机实现管理，每个从单片机负责一个自由度的伺服控制，控制系统原理图如下。
机电一体化系统设计基础模拟试题(3套)
模拟试题一一、判断题（每题3分，共30分。
判断下列所述是否正确，正确填入“√”号，错误则填“×”号。
）1．机电一体化是以数学和物理学为主的多门学科在机电产品发展过程中相互交叉、相互渗透而形成的一门新兴边缘性技术学科。
（）2．机电一体化系统的精度是由机械装置的精度确定的。
（）3．系统的静摩擦阻尼越大，使系统的回程误差增大，定位精度降低。
（）4．位移传感器还可以分为模拟式传感器和数字式传感器，模拟式传感器输出是以幅值形式表示输入位移的大小，数字式传感器的输出是以脉冲数量的多少表示位移的大小。
（）5．气压式伺服驱动系统常用在定位精度较高的场合使用。
（）6．.改变步进电机定子绕组的通电顺序，转子的旋转方向随之改变。
（）7．直流伺服电动机的机械特性是电机转速与其控制电压的关系。
（）8．在实际机电一体化系统中，很难建立严格的数学模型，因此建立描述模型。
（）9．用户可以按照自己的需要，把来自不同供应商的产品组成大小随意的系统，然后通过现场总线构筑自动化领域的开放互连系统。
（）10．.数控机床中的计算机属于机电一体化系统的控制系统，而电机和主轴箱则属于系统的驱动部分。
（）二、单选题（每题3分，共30分）1．以下产品属于机电一体化产品的是（）。
【A.】通信机柜【B.】移动电话【C.】复印机【D.】非指针式电子表2．齿轮传动在输出轴上的等效转动惯量随传动比级数的（）。
【A.】增加而减小【B.】增加而增加【C.】减小而增加【D.】变化而不变3．机械传动部件的阻尼比和以下哪个因素无关（）。
【A.】粘性阻尼系数【B.】抗压刚度系数【C.】转动惯量【D.】质量4．下列哪项指标是传感器的动特性（）。
【A.】量程【B.】线性度【C.】灵敏度【D.】幅频特性5．全闭环控制的驱动装置中，丝杠螺母机构位于闭环之内，所以它的（）。
【A.】回程误差不影响输出精度，但传动误差影响输出精度【B.】传动误差不影响输出精度，但回程误差影响输出精度【C.】回程误差和传动误差都不会影响输出精度【D.】回程误差和传动误差都会影响输出精度6．PWM指的是（）。
