机械图纸符号里面的圆跳动、全跳动什么意思

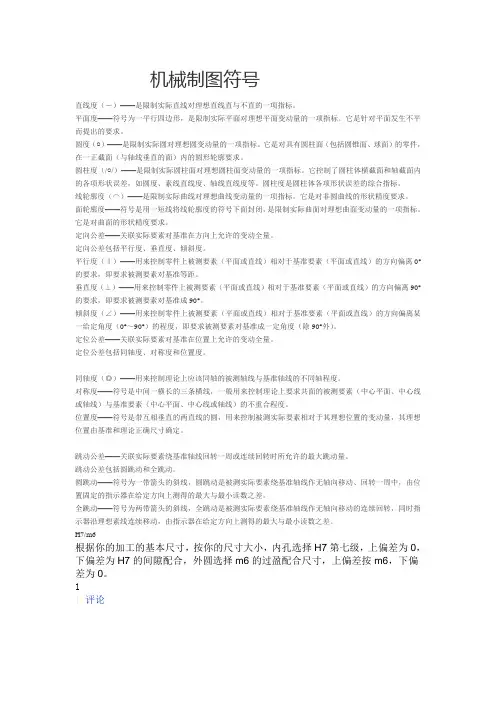

机械制图符号

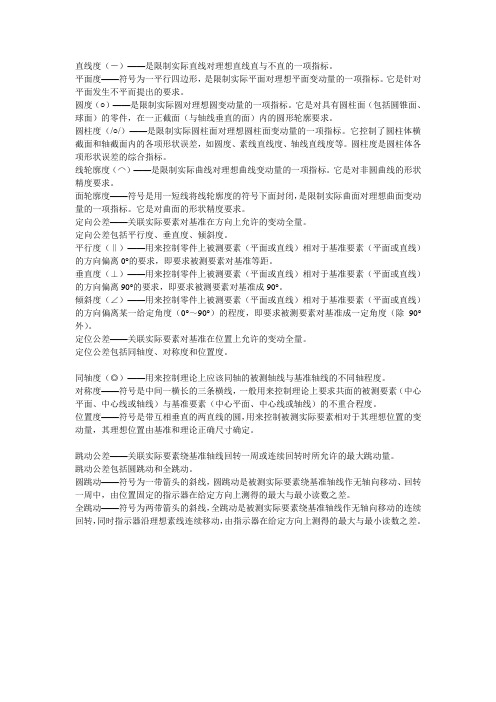

机械制图符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

as机械图纸的符号

直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

形位公差的全部符号和机械制图的常用符号

求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥ 有四圆度○ 无倾斜度∠ 有五线轮廓度⌒ 有或无同轴度◎ 有六圆跳动↗ 有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例. 3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例. 3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例.4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例. 5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样. (2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。

径向圆跳动和径向全跳动的关系

径向圆跳动和径向全跳动的关系
径向圆跳动和径向全跳动是光学的两种不同的现象，因此它们之间存在着一定的关系。

径向圆跳动是指光束在一个圆形面上的跳跃行为，当光束在圆形面上转动时，其中心和其他的点的位置都会发生瞬间的变化，并且这种变化会呈现出一定的规律。

而径向全跳动则是指当光束在一个圆形面上转动且在这个圆形面上施加外力时，光束的每一点都会发生位置上的变化，并且这种变化也会有一定的规律。

从上述可以看出，径向圆跳动和径向全跳动具有一定的关系，即径向全跳动是由径向圆跳动发展而来的。

由于施加外力的影响，原本的径向圆跳动会发生变化，并且这种变化会比径向圆跳动的变化更加明显，最终形成径向全跳动的现象。

- 1 -。

机械图纸中常见的符及意义中文定稿版

机械图纸中常见的符及意义中文HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】resources for your desk, workbench or pocket. Be sure to check out our GD&T Tips!直度-一个条件，一个面元素或轴是一条直线。

平整度-是条件，表面有所有的元素在一个平面。

圆度-描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。

圆柱度-描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。

线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。

面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。

周围标志-表明公差适用于所有周围的部分表面。

倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。

垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴平行度-一个表面，线，或轴，这是等距离的所有点，基准平面或轴。

位置公差-定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。

同心度-描述在其中一个条件的2个或更多的功能，在任何组合，有一个共同的旋转轴。

对称度 -是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。

跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360度）的一部分，在基准轴全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转360。

最大材料状态（三菱）-是条件的一部分功能其中包含的最高金额材料在规定的极限尺寸。

那就是：最小孔尺寸和最大轴尺寸。

最小材料状态（落马洲）-意味着条件的一部分功能的大小，其中也包含了最小（最低）的材料，例子，最大孔尺寸和最小轴径。

它的对面是最大材料状态。

不论大小的特征（范畴专题）-的情况下，形状公差，跳动或位置必须满足，不论在哪里，它的特点是在其尺寸公差。

圆跳动公差

圆跳动公差圆跳动公差是指被测要素在某个测量截面内相对于基准轴线的变动量。

圆跳动分为径向圆跳动、端面圆跳动和斜向圆跳动。

（1）径向圆跳动公差带定义：公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。

fd圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。

（2）端面圆跳动公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。

当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。

（3）斜向圆跳动公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向全跳动公差全跳动公差是关联实际被测要素对理想回转面的允许变动量。

当理想回转面是以基准要素为轴线的圆柱面时，称为径向全跳动；与当理想回转面是与基准轴线垂直的平面时，称为轴向(端面)全跳动。

符号：（1）径向全跳动：被测要素绕公共基准线A-B作若干次旋转，并在测量仪器与工件同时作轴向的相对移动时，被测要素上各点间的示值差均不得大于0.1mm，测量仪器或工件必须沿着基准轴线方向并相对于公共基准线A-B移动。

（2）端面全跳动被测要素围绕基准轴线D作若干次旋转，并在测量仪器与工件之间作径向相对移动时，被测要素上各点间的示值差均不得大于0.1mm。

测量仪器或者工件必须围着轮廓具有理想正确形状的线和相对于基准轴线D的正确方向移动。

圆跳动与全跳动的区别根据大家的积极讨论和要求，我把圆跳动和全跳动进行了总结：（一）圆跳动和全跳动的差别:圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差.全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差.圆度与圆跳动的区别，圆柱度与全跳动的区别圆度是形状误差,只是表达一个表面形状.而跳动给这个形状规定了一个基准,即中心轴线.跳动小的一定圆,圆的跳动可能大.当偏离基准的时候圆的跳动也大.就这样.圆柱度增加了一个轴向概念,成为一个空间问题.圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。

机械制图中公差符号和表示的意思

机械制图中公差符号和表示的意思机械制图的符号及代表意义要素——构成零件几何特征的点、线、面。

要素可从不同的角度分类：（1）按存在的状态可分为理想要素和实际要素理想要素——具有几何意义的要素，设计者在图样上给出的均为理想要素，它没有形位误差。

实际要素——零件上实际存在的要素，测量时由测得的要素来代替，由于测量误差的存在，实际要素并非要素的真实状况。

（2）按在形位公差中所处的地位可分为被测要素和基准要素。

被测要素——在图样上给出了形状或（和）位置公差的要素。

基准要素——用来确定被测要素方向或（和）位置的要素。

被测要素按其功能关系又可分为单一要素和关联要素。

单一要素——仅给出形状公差要求的要素。

关联要素——对其它要素有功能关系的要素。

（3）按要素的几何特征可分为轮廓要素（如圆柱面、圆锥面、平面、素线、曲线、曲面等）和中心要素（如轴线、球心、圆心、两平行平面的中心平面等）。

形状公差——单一实际要素的形状所允许的变动全量。

形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度。

直线度（－）——是限制实际直线对理想直线变动量的一项指标。

它是针对直线发生不直而提出的要求。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

简述圆跳动的定义

简述圆跳动的定义圆跳动是指零件在旋转过程中，其回转中心相对于基准中心的偏移。

这种现象通常发生在精密制造和测量过程中，因为即使是微小的偏移也可能导致性能下降或设备故障。

为了控制圆跳动，制造商和工程师需要了解其定义、原因和解决方法。

一、定义圆跳动是一种用于衡量旋转零件表面完整的误差。

它表示零件在旋转过程中，其回转中心相对于基准中心的偏移。

这种偏移可以通过测量零件在两个垂直方向上的位移来评估。

圆跳动的单位通常为微米（μm）或纳米（nm）。

二、圆跳动的类型圆跳动主要分为两种类型：径向圆跳动和轴向圆跳动。

1. 径向圆跳动：表示零件在圆周方向上的偏移。

这种偏移通常是由于零件的形状误差、表面粗糙度或不平衡引起的。

径向圆跳动对旋转零件的同轴度和平衡性至关重要。

2. 轴向圆跳动：表示零件在径向方向上的偏移。

这种偏移通常是由于零件的安装误差、轴承磨损或载荷不均匀引起的。

轴向圆跳动对旋转零件的稳定性和平顺性至关重要。

三、原因圆跳动的原因有很多，主要包括以下几点：1. 设计缺陷：零件的设计不合理，导致其在旋转过程中产生不稳定的运动。

2. 材料缺陷：零件的材料性能不佳，导致其在承受应力时产生变形。

3. 制造缺陷：零件在制造过程中产生的误差，如切削误差、磨削误差等。

4. 安装误差：零件在安装过程中产生的误差，如定位误差、对中误差等。

5. 使用维护不当：零件在使用和维护过程中，由于超载、磨损等原因导致的圆跳动增大。

四、解决方法为了减小或消除圆跳动，可以采取以下措施：1. 优化设计：优化零件的结构设计，使其在旋转过程中达到稳定的运动状态。

2. 选用优质材料：选用性能良好的材料，以提高零件的力学性能和抗变形能力。

3. 提高制造精度：通过改进制造工艺和设备，降低零件的制造误差。

4. 精确安装：在安装过程中进行精确的对中和定位，以减小安装误差。

5. 定期维护：对零件进行定期的检查和维护，及时发现并解决可能导致圆跳动的故障。

6. 平衡处理：对于不平衡的零件，可以进行平衡处理，如施加配重、调整安装角度等，以减小圆跳动。

机械制图符号表

直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。
