锅炉受压件海运包装设计简介

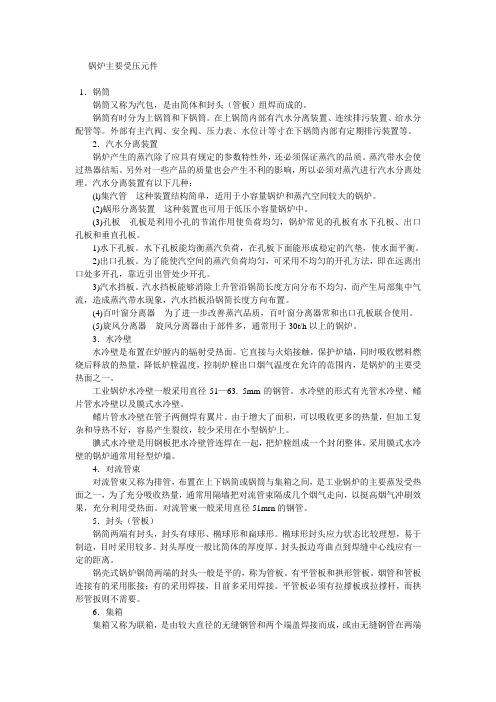

锅炉主要受压元件
锅炉主要受压元件1．锅筒锅筒又称为汽包，是由简体和封头（管板）组焊而成的。
锅筒有时分为上锅筒和下锅筒。
在上锅筒内部有汽水分离装置、连续排污装置、给水分配管等。
外部有主汽阀、安全阀、压力表、水位计等寸在下锅筒内部有定期排污装置等。
2．汽水分离装置锅炉产生的蒸汽除了应具有规定的参数特性外，还必须保证蒸汽的品质。
蒸汽带水会使过热器结垢。
另外对一些产品的质量也会产生不利的影响，所以必须对蒸汽进行汽水分离处理。
汽水分离装置有以下几种：(l)集汽管这种装置结构简单，适用于小容量锅炉和蒸汽空间较大的锅炉。
(2)蜗形分离装置这种装置也可用于低压小容量锅炉中。
(3)孔板孔板是利用小孔的节流作用使负荷均匀，锅炉常见的孔板有水下孔板、出口孔板和垂直孔板。
1)水下孔板。
水下孔板能均衡蒸汽负荷，在孔板下面能形成稳定的汽垫，使水面平衡。
2)出口孔板。
为了能使汽空间的蒸汽负荷均匀，可采用不均匀的开孔方法，即在远离出口处多开孔，靠近引出管处少开孔。
3)汽水挡板。
汽水挡板能够消除上升管沿锅简长度方向分布不均匀，而产生局部集中气流，造成蒸汽带水现象，汽水挡板沿锅简长度方向布置。
(4)百叶窗分离器为了进一步改善蒸汽品质，百叶窗分离器常和出口孔板联合使用。
(5)旋风分离器旋风分离器由于部件多，通常用于30t/h以上的锅炉。
3．水冷壁水冷壁是布置在炉膛内的辐射受热面。
它直接与火焰接触，保护炉墙，同时吸收燃料燃烧后释放的热量，降低炉膛温度，控制炉膛出口烟气温度在允许的范围内，是锅炉的主要受热面之一。
工业锅炉水冷壁一般采用直径51—63. 5mm的钢管。
水冷壁的形式有光管水冷壁、鳍片管水冷壁以及膜式水冷壁。
鳍片管水冷壁在管子两侧焊有翼片。
由于增大了面积，可以吸收更多的热量，但加工复杂和导热不好，容易产生裂纹，较少采用在小型锅炉上。
腆式水冷壁是用钢板把水冷壁管连焊在一起，把炉膛组成一个封闭整体。
采用膜式水冷壁的锅炉通常用轻型炉墙。
4．对流管束对流管束又称为排管，布置在上下锅简或锅筒与集箱之间，是工业锅炉的主要蒸发受热面之一，为了充分吸收热量，通常用隔墙把对流管束隔成几个烟气走向，以挺高烟气冲刷效果，充分利用受热面。
锅炉锅筒的包装装置设计
厂 的 受压 元件 ，其 制 造 要求 很 高 。因此 ，锅简 下图 １为本公 司 ｌ ５ ０ ｔ ／ ｈ 水煤 浆锅炉锅 筒的包
的制造 与包 装环 节 ，必须 要进 行 严格 的控 制 ， 才能够有效 的保证 其作 用 的发挥 。 装装置结 构简 图 ：
图１ 水煤 浆锅炉锅 筒 的包 装装置结 构简 图
中点 。在通 常情 况 下 ，锅 炉 的容 量越 大 ，则锅
的热应力也就 随之增加 。
为 了保证 产 品能安 全可 靠地 运 抵 目的地 ， 计 参数 着 重对 吊耳部 位 、底 盘 框架 等 主要受 力
筒壁 上 下部产 生 的温差 也 较大 ，这 时材料 承 受 包 装装 置 的强度 和安 全性 很 重要 ，必须 根据 设 锅筒 一般 是锅 炉设备 中重量 最 大 且单件 出 部 位用 相 关力学 公 式进行 强 度计算 及 校验 。以
２ ２ ０ ０ ｍ ｍ ×２３ ５ ０ ｍｍ
综合 影响系数 ：１ ． ６ ５
锅 筒外径 为 １ ８ ０ ０ ｍｍ
包 装装置所 有的杆 件材料 采用 Ｑ ２ ３ ５ 一 Ａ 许用拉应力 ［ 盯】 ：１ ４ ０ ． ６ ＭＰ ａ
４ ． 锅 筒包装装 置主要构 件 的相 关 强度 计算
根据设 计 需要 ，准备 在 底 盘 的合 适部 位设 置对称 的 ４个 吊点 ；为 了确保 该重型 设备
吊装 的安全 ，现决定采用 轴式 吊耳 。
ｗ ｚ ≥ 百 Ｍｍ ａ ｘ ＝ 而 Ｐ ｄ ：
一
① 轴式 吊耳 的受力分 析 （ 见图 ４ ，５ ）
９一
Ｊ 寸
１
一
［ １ ２型钢 Ｘ－ Ｘ抗 弯模量 Ｗ【 ２ ０ ＝ ５ ７ ． ７ ｃ ｍ３

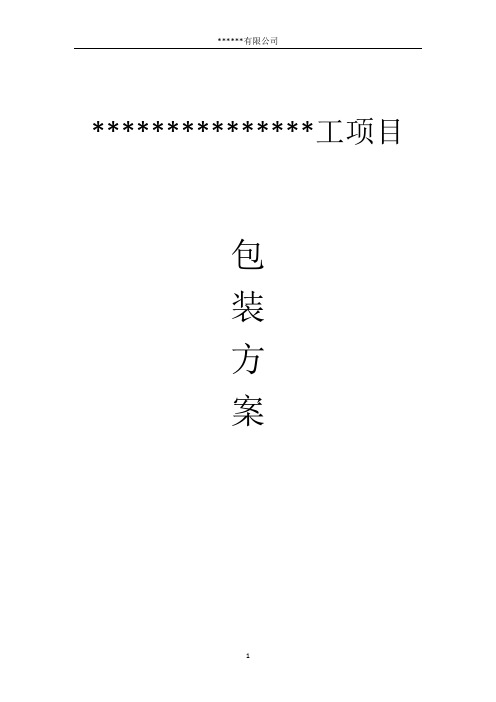

海外项目包装方案(管道及钢结构)
***************工项目包装方案******有限公司钢结构制造厂1 总则....................... ..... ..... (4)1.1 说明................ ..... ....... ........ ..... .......... (4)1.2 编制依据................ .................... (4)1.3 通则............... ..... ..... ..... ..... .. (4)2 包装设计材料等.................................................. . (5)2.1 运输包装的设计要求.............................. .... . (5)2.2 材料基本要求.................................. ........... .. (5)2.3 打包材料......... ..... ..... .......... ..... ........... .. (5)2.4 其他要求......... ..... ..... .......... ..... ........... .. (6)3 包装规定........... ..... ............... .......... ..... .. (6)3.1 管道包装........................... ........... ..... . (6)3.1.1 包装流程及分类包装原则........................ . (6)3.1.1.1 流程........... .. .. .... .. ............... . (6)3.1.1.2 地下管道........... .. ....................... . (6)3.1.1.3 地面管道........... .. ....................... . (6)3.1.2 包装方式.......... . . . . . .. .............. . (7)3.1.2.1 托架........... .. .. .... .. ............... . (7)3.1.2.2 铁笼....... . ..... .. ....................... . (11)3.1.2.3 捆扎............... .. ....................... . (12)3.1.2.4 铁箱........... .................. ........... . (13)3.1.2.5 木箱........... .. ........................... . (14)3.2 钢结构包装............................................ (15)3.2.1 包装流程及分类包装原则........................ ..... .. (15)3.2.1.1 流程........... .. .. .... .. ............... .... (15)3.2.1.2 钢柱等........... .... .... .. .................... .. (15)3.2.1.3 梁、支撑等......................................... . (16)3.2.2 包装方式........................ ........... .................. . (16)3.2.2.1 托架........... .. .. .... .. ............... .. (16)3.2.2.2 铁笼........... .... .... .. .... ............ . (17)3.2.2.3 捆扎.............. .. . .. (18)3.2.2.4 铁箱.............. .. . ............. . (22)3.2.2.4 木箱.............. .. . ............. . (23)3.3 包装标识.............. ..... ...... .......... ..... .. (24)3.3.1 构件编号................ .................... ....... .. (24)3.3.2 包装编号............. ..... ..... ..... ..... ..... .... .. (25)3.3.3 唛头................. .................... ............. .. (25)3.3.3.1 唛头格式要求 (25)3.3.3.2 唛头位置............................ . (25)3.3.3.3 唛头制作和固定注意事项 (26)3.3.4 包装清单........... ..... .......... ..... ..... ..... . .. (28)3.3.4.1 包装清单格式 (28)3.3.4.2 包装清单位置 (28)3.3.4.3 包装清单制作和固定注意事项 (28)4 储运规定................ ............... ..... ..... .. (30)4.1 贮存................ ..... ....... ........ ..... .......... (30)4.2 装车................ .... . ................. (30)4.3 运输............... ..... ..... ..... ..... .. (31)4.4 交付............... ..... ..... ..... ..... .. (32)1 总则1.1说明本方案适用于************项目。

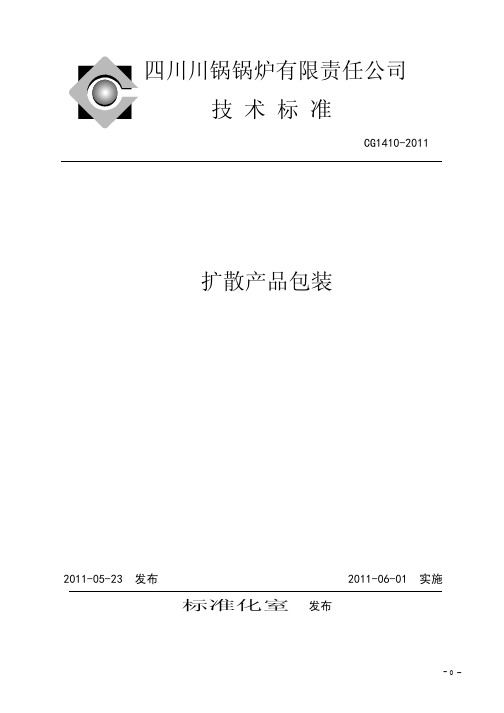

CG1410-2011扩散产品包装
四川川锅锅炉有限责任公司技术标准CG1410-2011扩散产品包装2011-05-23 发布 2011-06-01 实施标准化室发布前言本标准是根据公司扩散产品包装要求而制定，是为了本公司扩散产品的包装设计及包装满足公司要求作出的规定。
本标准于2011年5月首次拟定。
本标准附录A为资料性附录，附录B为规范性附录。
本标准由四川川锅锅炉有限责任公司储运处提出。
本标准由四川川锅锅炉有限责任公司标准化室归口。
本标准由四川川锅锅炉有限责任公司储运处起草。
本标准由四川川锅锅炉有限责任公司储运处负责解释。
本标准拟定：徐毅飞校对：王燕兰审核：李林审定：蔡欣批准：孙刚会签：肖前兴陈光元孟军1 范围本标准规定了本公司扩散的锅炉、容器及各类辅机产品的包装要求。
本标准适用于本公司扩散产品的包装。
对有特殊要求的，按照合同和有关技术文件规定执行。
2 规范性引用文件下列标准对于本标准的应用是必不可少的。
凡是注日期的引用标准，仅注日期的版本适用于本标准。
凡是不注日期的引用标准，其最新版本（包括所有的修改单）适用于本标准。
CG1402-2011 锅炉油漆和包装技术条件CG1407-2004 压力容器涂敷和包装技术条件CG1409-2007 出口产品油漆和包装技术条件CG0117-1996 锅炉产品包装设计规定3产品的包装应符合包装设计要求和工艺文件的要求。
扩散产品的包装除应符合本标准的要求外，还应符合下列标准要求。
3.1 锅炉产品的包装按照CG1402执行。
3.2 容器产品的包装按照CG1407执行。
3.3 出口产品的包装按照CG1409执行。
3.4 锅炉产品包装设计按照CG0117执行。
4 包装形式4.1 锅筒及容器产品（见图1）图1 锅筒及容器包装示意图4.1.1 锅筒及容器包装应按包装设计规定选用标准或通用包装。
包装支座上用螺栓紧固件规格不小于M20，并采用双螺母。
支座位置应保证基本对称。
筒体上用油漆或记号笔标注“重心、起吊点”等标记。
JBT10094-2002
中华人民共和国机械行业标准JB/T10094-2002代替JB/T10094-1999工业锅炉通用技术条件General specifications for industrial boilers2002-07-16发布2002-12-01实施国家经济贸易委员会发布前言本标准代替了JB/T10094-1999《工业锅炉通用技术条件》。
本标准与JB/T10094-1999相比，主要变化如下：——标准的适用范围明确规定为以水为介质的固定式钢制锅炉，并对锅炉的压力和容量范围作了适当的调整（1999年版的第1章；本版的第1章）；——锅炉热效率指标根据不同的燃烧方式列表提出，且作了适当调整，取消了燃烧劣质煤的热效率指标（1999版的；本版的）；——增加了过热蒸汽锅炉过热器入口蒸汽温度的考核要求（本版的）；——增加了锅炉排烟处过量空气系数和排烟温度的考核要求（本版的和）；——增加了锅炉可靠性的考核要求（本版的）；——增加了锅炉设计的基本要求的规定（本版的）；——增加了锅炉配用附机及附件的要求（本版的）；——增加了锅炉检测与监控仪表及装置的功能要求（本版的3.5）；——对锅炉的保质期限作了适当的调整（1999年版的；本版的）；——取消了锅炉应有110%超负荷能力的规定（1999年版的）；——取消了对新定型产品必须进行鉴定的规定（1999年版的第4章）。
本标准附录A为规范性附录。
本标准由全国锅炉标准化技术委员会（CSBTS/TC73）提出并归口。
本标准由上海工业锅炉研究所负责起草。
本标准主要起草人：田耀鑫、钱风华、叶勉、李能弘。
本标准所代替标准的历次版本发布情况为：JB2816-1980、ZBJ98011-88、JB/T10094-1999工业锅炉通用技术条件1 范围本标准规定了工业锅炉的技术要求、检验和试难、测试方法、油漆、包装、标志和随机文件、安装以及使用、验收、质量责任等要求。
本标准适用于额定蒸汽压力大于，但小于，且额定蒸发量不小于的以水为介质的固定式钢制蒸汽锅炉和额定出水压力大于的固定式钢制热水锅炉。

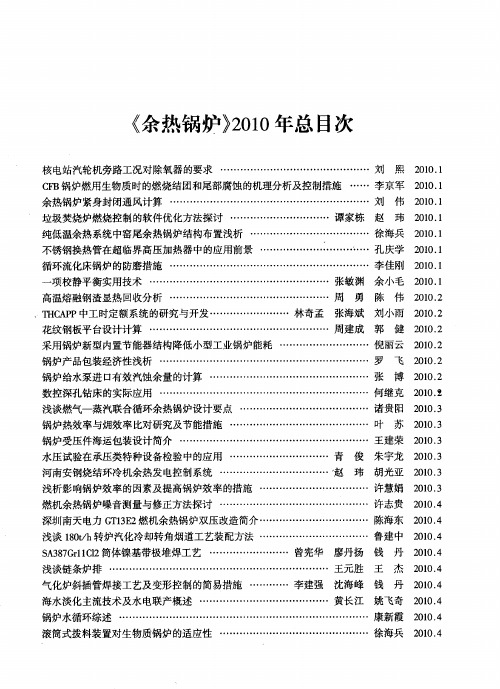

《余热锅炉》2010年总目次
