土壤源热泵分类和介绍
地源热源工作原理
.
-. 工作原理——地源热泵
1 地源热泵工作原理
地源热泵则是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
地源热泵供暖空调系统主要分三部分：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。其中水源热泵机主要有两种形式：水—水式或水—空气式。三个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。
2 地源热泵技术路线
地源热泵技术路线有以下两种：土--气型地源热泵技术和水--水型地源热泵技术
土--气型地源热泵技术以美国的技术为代表，水--水地源热泵技术以北欧的技术为代表。二者的差别是：前者从浅层土壤或地下水中取热或向其排热，通过分散布置于各个房间的地源热泵机组直接转换成热风或冷风为房间供暖或制冷。后者是从地下水中取热或向其排热，经过热泵机组转换成热水或冷水，然后再经过布置在各个房间的风机盘管转换成热风或冷风给房间供暖或制冷。由于美国的土--气型地源热泵技术，可以不用地下水，采用埋设垂直管、水平管或向地表水抛设管路等多种方式，直接从浅层土壤取效或向其排热，不受地下水开采的限制，推广的范围更大、更灵活。 .
-.
3 地源分类
地源按照室外换热方式不同可分为三类：(1)土壤埋管系统，(2)地下水系统，(3)地表水系统。
根据循环水是否为密闭系统，地源又可分为闭环和开环系统。闭环系统如埋盘管方式 （垂直埋管或水平埋管），地表水安置换热器方式。开环系统如抽取地下水或地表水方式。
此外，还有一种“直接膨胀式”，它不象上述系统那样采用中间介质水来传递热量，而是直接将热泵的一个换热器（蒸发器）埋入地下进行换热。
4 地源热泵系统的形式
地源热泵优缺点及基本原理和参数
地源热泵的12大优势
由于地源热泵系统采取了特殊的换热方式，使它具有普通中央空调和锅炉不可比拟的优点：
一、高效节能
与锅炉（电、燃料）供热系统相比，土--气/水型地源热泵系统的转换效率最高可达4.7 。而锅炉供热只能将90%以上的电能或70～90%的燃料内能转换为热量供用户使用，因此它要比电锅炉加热节省2/3以上的电能，比燃料锅炉节省1/2以上的能量，运行费用为各种采暖设备的30-70%。由于土壤的温度全年稳定在10℃—20℃之间，其制冷、制热系数可达3.5—4.7，与传统的空气源热泵（家用窗式和分体式空调、中央式风冷热泵）相比，要高出40%以上，其运行费用仅为普通中央空调的50—60%。夏季高温差的散热和冬季低温差的取热，使得土--气型地源热泵系统换热效率很高。因此在产生同样热量或冷量时，只需小功率的压缩机就可实现，从而达到节能的目的，其耗电量仅为普通中央空调与锅炉系统的40%—60%。
二 、绿色环保
土--气/水型地源热泵系统在冬季供暖时，不需要锅炉，无废气、废渣、废水的排放，可大幅度地降低温室气体的排放，能够保护环境，是一种理想的绿色技术。
三、分户计费
实现机组独立计费，分户计表，方便业主对整个系统的管理。
四、使用寿命长 家用空调设计寿命8年，燃气锅炉为10年；土--气型地源热泵机组为50年，水循环和风管系统60年以上，地耦管路系统为70年，它比所有各种空调系统和采暖设备的寿命都要长。
五、节省建筑空间 控制设备简单
土--气/水型地源热泵系统采用将地源热泵机组分散安装于各处所（居室、会所、办公室等）的方式，中央控制仅需选择水路控制，除去了一般中央空调集中控制所有参量的复杂环节，从而降低控制成本。在各分散安装单元（居室、会所、办公室）可根据用户要求设不同的体积很小的终端控制器，实现从最简单（起停、供暖、制冷三档）到复杂的可编程智能控制方式。
六、系统可靠性强
每台机组可独立供冷或供热，个别机组故障不影响整个系统的运行。机组的运行工况稳定，几乎不受环境温度变化的影响，即使在寒冷的冬季制热量也不会衰减，更无结霜除霜之虑。
土壤源热泵的工作原理
土壤源热泵的工作原理
土壤源热泵是一种利用土壤中储存的地热能来进行供暖和制冷的设备，其工作原理如下：
1. 土壤换热：土壤层具有较稳定的温度，在地下深处温度较高。土壤源热泵通过地下埋设的热交换器，将土壤中的热能传递给热泵系统。
2. 系统循环：土壤源热泵系统中包括蒸发器、压缩机、冷凝器和膨胀阀等组件。在循环过程中，制冷剂在低温低压状态下进入蒸发器，与地下的温暖土壤交换热量，使制冷剂汽化吸收热量。
3. 压缩和冷凝：经过蒸发器后，制冷剂被压缩机压缩，使其温度和压力升高。高温高压的制冷剂进入冷凝器，与室内的冷热源交换热量，释放出热能。
4. 膨胀阀和回流：经过冷凝器后，制冷剂通过膨胀阀进入低温低压状态，重新进入蒸发器循环，开始下一轮热交换。
通过这样的循环过程，土壤源热泵能够利用土壤中的地热能源，将地下储存的热能转化为供暖和制冷所需的热能。这种方式不受气候的影响，且能够节约能源、环保节地，逐渐受到人们的关注和采用。
地源热泵和水源热泵
地源热泵和水源热泵
地源热泵........................................................................................................................................... 2
定义........................................................................................................................................... 2
概述........................................................................................................................................... 2
冷热源....................................................................................................................................... 2
形式........................................................................................................................................... 2
高效节能 ................................................................................................................................... 3
地源热泵及应用技术说明
1 地源热泵及应用技术说明
1．地源热泵技术
地源一词是从英文“ground source”翻译而来，汉语的内涵则十分广泛，应包括所有地下资源的含义。但在空调业内，目前仅指地壳表层（小于400米）范围内的低温热资源，它的热源主要来自太阳能，极少能量来自地球内部的地热能。地球表面的水体和土、4岩石是一个巨大的太阳能集热器，收集47%的太阳辐射热能，这个能量比人类每年利用能量的500倍还要多，它几乎是无限的，可再生的能源。而地源热泵的技术思路则是以少量高品位能源（电能），实现低品位热能向高品位转移。地源介质在冬季作为热泵供暖的热源和夏季制冷的冷源。即在冬季，把地源介质中的热量“吸取“出来，提高循环介质温度后，供人采暖；夏季，把室内的热量取出来，释放到地源介质中去，由地源介质将其储存。
地源热泵是从岩土体、地下水、地表水为低温热源，由地（水）源热泵机组，地热能采集系统，建筑物内系统组成的供热空调系统，根据地热能采集形式不同，分成以下三类系统：
（1）土壤源地源热泵系统（本项目的主要采用形式）
利用地下埋设的封闭循环管路通过介质（水或水加防冻液） 在管路中循环，与土壤或岩体进行热交换（分垂直和水平两种埋管形式）。
在地下成孔，孔内埋设管道，通过介质（水或水加防冻剂）在管道中循环，在地下与土体或岩体进行热交换。所以也有人称其为土源热泵系统，或地埋管耦合交换热泵系统。
（2）地下水地源热泵系统 依靠水井抽取地下水参与循环（分开式或闭式），系统示意图如下：
2 （3）地表水地源热泵系统 依靠可利用的江、河、湖泊等地表水，也可以利用城市污水参与循环。
地源热泵系统工作原理
——制冷工况
在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进行汽——液转化的循环。通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所需携带的热量吸收至冷媒中，在冷媒循环的同时，再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至土壤里。

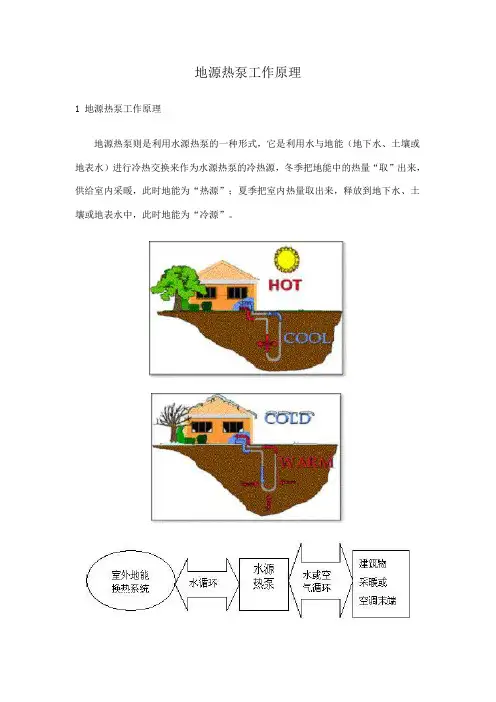

地源热泵工作原理——较为详细
地源热泵工作原理
1 地源热泵工作原理
地源热泵则是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
地源热泵供暖空调系统主要分三部分：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。其中水源热泵机主要有两种形式：水—水式或水—空气式。三个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。
2 地源热泵技术路线
地源热泵技术路线有以下两种：土--气型地源热泵技术和水--水型地源热泵技术
土--气型地源热泵技术以美国的技术为代表，水--水地源热泵技术以北欧的技术为代表。二者的差别是：前者从浅层土壤或地下水中取热或向其排热，通过分散布置于各个房间的地源热泵机组直接转换成热风或冷风为房间供暖或制冷。后者是从地下水中取热或向其排热，经过热泵机组转换成热水或冷水，然后再经过布置在各个房间的风机盘管转换成热风或冷风给房间供暖或制冷。由于美国的土--气型地源热泵技术，可以不用地下水，采用埋设垂直管、水平管或向地表水抛设管路等多种方式，直接从浅层土壤取效或向其排热，不受地下水开采的限制，推广的范围更大、更灵活。
3 地源分类
地源按照室外换热方式不同可分为三类：(1)土壤埋管系统，(2)地下水系统，(3)地表水系统。
根据循环水是否为密闭系统，地源又可分为闭环和开环系统。闭环系统如埋盘管方式 （垂直埋管或水平埋管），地表水安置换热器方式。开环系统如抽取地下水或地表水方式。
此外，还有一种“直接膨胀式”，它不象上述系统那样采用中间介质水来传递热量，而是直接将热泵的一个换热器（蒸发器）埋入地下进行换热。 4 地源热泵系统的形式
地源热泵技术手册 稿(pdf)
中财PE地源热泵用管施工技术手册
1.2.6地埋管换热系统 传热介质通过竖直或水平地埋管换热器与岩土体进行热交换的地热能交换系统，又称土壤热交换系统。 1.2.7地埋管换热器 供传热介质与岩土体换热用的，由埋于地下的密闭循环管组构成的换热器，又称土壤热交换器。根据管路埋置方式不同，分为水平地埋管换热器和竖直地埋管换热器。 1.2.8水平地埋管换热器 换热管路埋置在水平管沟内的地埋管换热器，又称水平土壤热交换器。 1.2.9竖直地埋管换热器 换热管路埋置在竖直钻孔内的地埋管换热器，又称竖直土壤热交换器。 1.2.10地下水换热系统 与地下水进行热交换的地热能交换系统，分为直接地下水换热系统和间接地下水换热系统。 1.2.11直接地下水换热系统 由抽水井取出的地下水，经处理后直接流经水源热泵机组热交换后返回地下同一含水层的地下水换热系统。 1.2.12间接地下水换热系统 由抽水井取出的地下水经中间换热器热交换后返回地下同一含水层的地下水换热系统。 1.2.13地表水换热系统 与地表水进行热交换的地热能交换系统，分为开式地表水换热系统和闭式地表水换热系统。 1.2.14开式地表水换热系统 地表水在循环泵的驱动下，经处理直接流经水源热泵机组或通过中间换热器进行热交换的系统。 1.2.15闭式地表水换热系统 将封闭的换热盘管按照特定的排列方法放人具有一定深度的地表水体中，传热介质通过换热管管壁与地表水进行热交换的系统。 1.2.16环路集管 连接各并联环路的集合管，通常用来保证各并联环路流量相等。 1.2.17含水层
- 2 - 中财PE地源热泵用管施工技术手册
导水的饱和岩土层。 1.2.18井身结构 构成钻孔柱状剖面技术要素的总称，包括钻孔结构、井壁管、过滤管、沉淀管、管外滤料及止水封井段的位置等。 1.2.19抽水井 用于从地下水含水层中取水的井。 1.2.20回灌井 用于向含水层灌注回水的井。 1.2.21热源井 用于从地下含水层中取水或向含水层灌注回水的井，是抽水井和回灌井的统称。 1.2.22抽水试验 一种在井中进行计时计量抽取地下水，并测量水位变化的过程，目的是了解含水层富水性，并获取水文地质参数。 1.2.23回灌试验 一种向井中连续注水，使井内保持一定水位，或计量注水、记录水位变化来测定含水层渗透性、注水量和水文地质参数的试验。 1.2.24岩土体 岩石和松散沉积物的集合体，如砂岩、砂砾石、土壤等。 1.2.25工作压力 管道在正常工作状态下，作用在管内壁的最大持续压力，不包括水锤压力。 1.2.26设计压力 在设计选定的工作水温，预期寿命的条件下，管道系统设计的最高工作压力。 1.2.27公称压力 管材在20℃，使用50年的条件下所允许的压力，单位以MPa计算。
关于地源热泵供暖空调技术的分析
关于地源热泵供暖空调技术的分析
摘要：本文作者介绍了地源热泵的类别及特点，综合分析了当前地源热泵在国外和国内的发展现状和发展前景及地源热泵存在的问题，供大家参考。
关键词：地源热泵；节能；暖通空调技术；分析
中图分类号：f323.22文献标识码：a 文章编号：
进入二十一世纪，能源紧缺已经成为各国经济发展的世界难题。随着经济的持续发展，人们生活水平的不断提高，对空调的舒适性、室内空气品质的要求也越来越高。为了更好地满足人们这种更加舒适和更加有利于身心健康的要求，近年来在空调领域兴起了地源热泵供暖空调技术。地源热泵作为一种有益环境、节约能源和经济可行的建筑物供暖及制冷新技术越来越受到关注。
地源热泵（groundsourceheatpump）也称为地热热泵（geothermalheatpump），它是以地源能土壤、地下水、地表水、低温地热水和尾水作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源的系统，同时也是实现采暖、制冷和生活用水的一种系统。它用来替代传统的用制冷机和锅炉进行空调、采暖和供热的模式，是改善城市大气环境和节约能源的一种有效途径，也是国内地源能利用的一个新发展方向。地源热泵系统根据不同的构成形式有不同的名称：地耦合式热泵、土壤热源热泵、水源热泵、地热热泵、闭环热泵、太阳能热泵、地源热泵等。
1 地源热泵的分类及其各自特点 根据利用地热源的种类和方式不同可以分为以下三类：土壤源热泵或称土壤耦合热泵（gchp），地下水热泵（gwhp），地表水热泵（swhp）。
1.1 土壤源热泵
土壤源热泵以大地作为热源和热汇，热泵的换热器埋于地下，与大地进行冷热交换。土壤源热泵系统主机通常采用水—水或热泵机组或水—气热泵机组。根据地下热交换器的布置形式，主要分为垂直埋管、水平埋管和蛇行埋管三类。
垂直埋管换热器通常采用的是u型方式，按其埋管深度可分为浅层（100m）三种。埋管深，地下岩土温度比较稳定，钻孔占地面积较少，但相应会带来钻孔、钻孔设备的经费和高承压埋管的造价提高。总的来说，垂直埋管换热器热泵系统优势在于：（1）占地面积小；（2）土壤的温度和热特性变化小；（3）需要的管材最少，泵耗能低；（4）能效比很高。而劣势主要在于：由于相应的施工设备和施工人员的缺乏，造价偏高。
浅谈地源热泵工作原理及分类
浅谈地源热泵工作原理及分类
【摘 要】针对近几年在国内迅速发展的地源热泵，本文对地源热泵的工作原理和分类进行了分析。
标签 地源热泵；原理；分类
1 前言
地源热泵是以大地为热源对建筑进行空气调节的技术，冬季通过热泵将大地中的低位热能提高对建筑供暖，夏季通过热泵将建筑物内的热量转移到地下对建筑进行降温。
2 地源热泵的工作环境
距地下30~300 m之间的地层是一个恒温带，其温度源于地球表面太阳热辐射和地核热传导的综合作用，被人们称为综合平衡层又称地下浅层。温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低。地源热泵系统就是利用这一恒温带中的土壤、卵石、岩石中的地下含水层以及深层地表水作热泵的冷热源，向建筑物冬季供热、夏季供冷。
3 地源热泵原理
地源热泵供热原理：压缩机将低温低压制冷剂气体吸入压缩机。经压缩后变成高压高温气体，该气体经冷凝器被冷却水冷却，又变成中压中温的制冷剂液体，该液体经过膨胀阀节流减压后送人蒸发器。由于蒸发器连接在压缩机的吸气口上，压缩机不停地吸入蒸发器的制冷剂气体，使得进人蒸发器的大量制冷剂压力减低，制冷剂进一步大量蒸发。由于蒸发器另一侧与室外地源换热系统的地下潜水泵连接，所以当地下水大量流过蒸发器时，被蒸发的制冷剂带走地下水中的大量热量。这些低温热量通过被蒸发的制冷剂吸收变成了制冷剂热量，又被源源不断地吸人压缩机。经压缩机压缩之后，变成为80~90℃的高温气体，这些高温气体在通过冷凝器冷却的同时，把大量的热量传给了冷凝器另一侧，即室内空调末端系统，也称采暖系统。制冷剂气体被冷却的过程，也可以看做是将高温热量传递给冷却系统的过程，或者是对采暖系统的加热过程，采暖系统水温一般为50～60℃通过室内空调末端系统的风机盘管或暖气片向房间供热。
4 地源热泵的分类
按照冷热源的不同，可将地源热泵系统分为以利用土壤作为冷热源的土壤源热泵、以利用地下水为冷热源的地下水热泵系统和以利用地表水为冷热源的地表水热泵系统3类。
土壤源热泵原理
土壤源热泵原理
近年来，由于能源危机和环境污染的加剧，人们对于可再生能源的需求越来越迫切。而土壤源热泵作为一种利用地下土壤的热能来供暖和制冷的新型能源技术，受到了广泛的关注和研究。
土壤源热泵是一种利用地下土壤的稳定温度来实现室内空调和供暖的热泵系统。它通过在地下埋设换热器，利用土壤的热能来实现室内的舒适温度。其原理可以简单地概括为：在冬季，土壤的温度高于室内空气温度，通过地下换热器吸收土壤的热能，然后通过热泵机组将热能传递到室内，实现供暖；而在夏季，土壤的温度低于室内空气温度，通过地下换热器排放室内的热能到土壤中，实现制冷。这样一来，不仅能够节约能源，还能减少对环境的污染。
土壤源热泵利用地下土壤的稳定温度来实现室内的舒适温度，有以下几个优点：
土壤源热泵具有高效节能的特点。由于地下土壤的温度相对稳定，比空气源热泵更适合用于供暖和制冷。相比传统的电暖气和空调，土壤源热泵能够显著降低能耗，达到节能减排的效果。
土壤源热泵具有环保的特点。它不需要燃烧化石燃料，不会产生二氧化碳等温室气体的排放，减少了对大气的污染。同时，由于土壤本身是一个良好的热媒介，能够有效地传递热量，减少能源的损耗。
土壤源热泵具有稳定可靠的特点。地下土壤的温度相对稳定，不受季节和气候的影响，因此土壤源热泵能够在不同的气候条件下保持稳定的供暖和制冷效果。而且由于地下土壤的保温性能较好，土壤源热泵的换热器也能够更好地保护和维护，延长使用寿命。
土壤源热泵具有经济实用的特点。尽管土壤源热泵的设备和安装成本较高，但是其运行成本相对较低。由于土壤本身就是一个免费的热媒介，不需要额外的能源消耗，因此土壤源热泵的运行费用较低，能够在长期使用中节约大量的费用。
土壤源热泵作为一种利用地下土壤的热能来供暖和制冷的新型能源技术，具有高效节能、环保、稳定可靠和经济实用的特点。它不仅能够满足人们对于舒适温度的需求，还能够为社会的可持续发展做出贡献。相信随着技术的不断进步和推广，土壤源热泵将会逐渐成为未来能源领域的主流。
