干式空心滤波电抗器
电抗器讲解
电抗器目录一．电抗器1．什么是电抗器2．电抗器的种类3．电抗器形式二．并联电抗器三．串联电抗器（阻尼电抗器）四．滤波电抗器五．平波电抗器六．平衡电抗器（平衡电抗器、调谐电抗器）七．启动电抗器。
八．消弧线圈九．接地变压器十．国内生产电抗器企业简介一．电抗器1．什么是电抗器电抗器其实就是一个电感元件，由于它是电感而被电力系统应用的电器称为电抗器。
当在具有电感值L的电抗器线圈中通以交流电流I L时，他就呈现电抗X L(X L=ωL)，并在电抗两端产生电抗压降I L X L。
在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件，是吸收无功功率的。
它可以起到通直隔交的作用。
2．电抗器的种类电抗器根据其在电力系统上的作用，大致分为以下几种：并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器（进线电抗器）。
饱和电抗器、启动电抗器、消弧线圈、接地变压器（中性点耦合器）3．电抗器的用途十分广泛，主要作用为以下几种：1）限制系统的短路电流；（限流电抗器）2）补偿系统的电容电流(无功功率补偿)；（并联电抗器、串联电抗器）3) 与电容器相结合组成LC滤波系统；（滤波电抗器）4）抑制谐波（平衡电抗器）。
5）变流系统平波作用（平波电抗器）。
4．电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。
二．并联电抗器(目前可生产10kV及以下，容量在6000kV ar及以下油浸式并抗，或3000kV ar及以下干式)1. 用途：并联电抗器并联于电网上，用于吸收无功功率，即补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，保护系统的绝缘水平，保证线路的可靠运行。
随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统的绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型：并联电抗器主要有以下几种类型：1）油浸式铁心并联电抗器、2）空心式并联电抗器（含环氧包封式、开放式、半铁芯式等）3）环氧浇注干式铁心式并联电抗器。
电抗器是什么
电抗器百科名片电抗器电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
目录介绍1.定义2.分类3.作用4.应用接线方法特点1.进线电抗器2.输出电抗器3.输入电抗器使用寿命展开介绍1.定义2.分类3.作用4.应用接线方法特点1.进线电抗器2.输出电抗器3.输入电抗器使用寿命展开介绍定义电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
[1]分类按结构及冷却介质、按接法、按功能、电抗器（图1）按用途进行分类。
1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2、按接法：分为并联电抗器和串联电抗器。
3、按功能：分为限流和补偿。
4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
电抗器的作用
电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。
电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
电抗器最通俗的讲，能在电路中起到阻抗的作用的东西，我们叫它电抗器。
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
电抗器简介
电抗最通俗的讲，能在电路中起到阻抗作用的东西，我们叫它电抗器。
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出现断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降落较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器分类电抗器是依靠线圈的感抗阻碍电流变化的电器。
按用途分：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少直流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗器的功能轻空载或轻负荷线路上的电容效应，以降低电压。
改善长输电线线路上的电压分布。
使轻负载时线路中的无功功率尽可能平衡。
10kV～66kV干式电抗器评价标准(试行)
附件二：8． 10kV～66kV干式电抗器评价标准（试行）国家电网公司二○○五年十二月目录1 总则 (3)2 评价内容 (5)3 评价方法 (5)4 评价周期 (7)5 10kV～66kV干式电抗器评价标准表 (8)210kV～66kV干式电抗器评价标准（试行）1 总则1.1为了加强干式电抗器设备的全过程管理，及时掌握干式电抗器设备各个阶段的状况，制定有针对性的预防设备事故措施，全面提高干式电抗器设备的管理水平，特制订本评价标准。
1.2 本标准是依据国家、行业、国家电网公司现行有关标准、规程、规范，并结合近年来国家电网公司系统干式电抗器生产运行情况分析以及设备运行经验而制定的。
1.3 本评价标准规定了干式电抗器在设备投运前（包括设计选型、现场安装、交接验收）、运行维护、检修、技术监督、技术改造等阶段全过程的评价项目、评价要求、评价方法。
1.4 本评价标准适用于国家电网公司系统10kV～66kV电压等级干式电抗器的评价工作。
1.5引用标准及规定干式电抗器评价应遵循以下标准、规范和相关技术要求，当有关标准、规程、规范的内容发生变化时应使用最新版本。
当以下标准规定不一致时，应采用较为严格的标准。
3GB10229－88 电抗器GB311.1－1997 高压输变电设备的绝缘配合GB50150-1991 电气装置安装工程电气设备交接试验标准DL462-1992 高压并联电容器用串联电抗器订货技术条件DL/T 596-1996 电力设备预防性试验规程国家电网公司《国家电网公司十八项电网重大反事故措施》国家电网公司《变电站运行管理规范》国家电网公司《电力生产设备评估管理办法》国家电网公司《10kV～66kV干式电抗器技术标准》国家电网公司《10kV～66kV干式电抗器运行规范》国家电网公司《10kV～66kV干式电抗器检修规范》国家电网公司《10kV～66kV干式电抗器技术监督规定》国家电网公司《预防10kV～66kV干式电抗器事故措施》4国家电网公司《10kV～66kV干式电抗器技术改造指导意见》2 评价内容评价工作应对照有关标准和规范，对干式电抗器的各个方面进行评价，评价分为“设备投运前性能评价”、“设备运行维护情况评价”、“设备检修情况评价”、“设备技术监督情况评价”和“设备技术改造情况评价”五个部分进行。

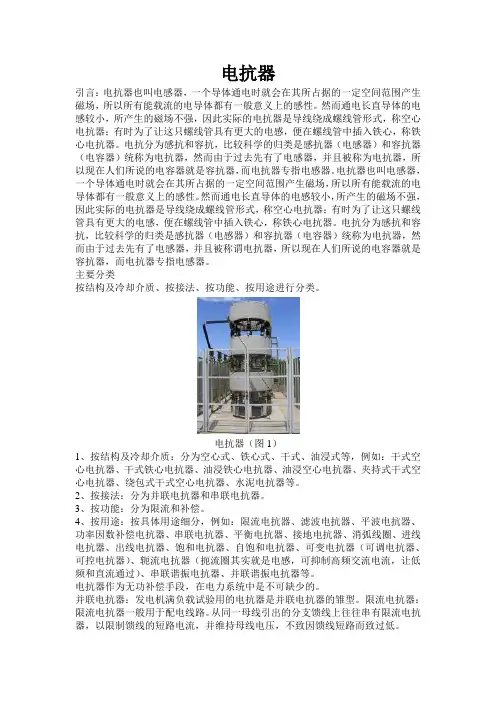

电抗器
电抗器引言：电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
主要分类按结构及冷却介质、按接法、按功能、按用途进行分类。
电抗器（图1）1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2、按接法：分为并联电抗器和串联电抗器。
3、按功能：分为限流和补偿。
4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器（扼流圈其实就是电感，可抑制高频交流电流，让低频和直流通过）、串联谐振电抗器、并联谐振电抗器等。
电抗器作为无功补偿手段，在电力系统中是不可缺少的。
电抗器的作用
电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要，布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
近年来，在电力系统中，为了消除由高次谐波电压、电流所引起的电容器故障，在电容器回路中采用串联电抗器的方法改变系统参数，已取得了显著的效果。
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
电抗器的基本知识和选择
3. 在图1中的SCKS是三相输出电抗器（出线电抗器），输出电抗器主要作 用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频 阻抗，有效抑制dv/dt.减低高频漏电流,起到保护变频器，减小设备噪声 的作用。电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的 冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行 谐波治理。加装出线电抗器可以钝化变频器输出电压（开关频率）的陡 度，减少逆变器中的功率元件的扰动和冲击。在负载合闸瞬间能够有效 地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲 击。
3. 按功能：分为限流和补偿。
4. 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗 器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消 弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变 电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、 并联谐振电抗器等。
2. Output dv/dt filter 输出dv/dt 电抗器，输出dv/dt 电抗器是为了限制变 频器输出电压的上升率来确保电机的绝缘正常。
3. Sinusolidal filters 正弦波滤波器，它使变频器的输出电压和电流近似 于正弦波，减少电机谐波畴变系数和电机绝缘压力。
变频应用中的电抗器选件
A
B
C
图（2）
RL
LA
A
LB
B
C
LC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干式空心滤波电抗器
上海昌日电子科技有限公司是一家集产品研发、制造、销售、服务为一体的高科技企业，公司产品分为两大系列：变频器配套元件系列输入电抗器、输出电抗器、直流电抗器、滤波器、制动单元、制动电阻。
高低压补偿柜元件系列高低压电抗器、高低压变压器、高低压电容器、补偿控制器、复合开关、高低压无功功率补偿装置等公司严格按照国家标准贯彻实施，保证了产品高可靠性，保证客户买的放心，用得安心。
干式空心滤波电抗器与滤波电容器或并联电容器组串联使用, 组成
串联谐振回路, 滤除指定的高次谐波。
滤波支路对基波频率都呈现容性,也满足了无功补偿的一定要求。
以提高电网供电质量,改善供电系统的功率因数。
广泛应用于谐波状况发复杂的电力、汽车、造船、冶金、化工、机械制造、造纸、煤炭、通讯、机场、电镀等行业。
交流滤波支路由交流滤波电容器和交流滤波电抗器组成。
滤波电抗器的电感值除了少部分是固定电感的，多数会要求在一定范围内调节，这个可以通过分接抽头或调节分离线圈之间的距离来实现，调节范围一般在±5%连续可调，我司也可按用户提出的特殊要求设计生产。
滤波串联电抗器订货所需参数
1. 额定电压及频率；
2. 电抗器额定电感:
1）. 固定电感式，
2）. 电感可调式，电感可调式又分为：a.上下可调式，b.主副线圈式；
3. 电抗器额定电流；
4. 电抗器最高工作电压；
5. 电抗器安装方式；
6. 电抗器进出线夹角；
7. 其它特殊要求。
高压串联电抗器是电力系统无功补偿装置的重要配套设备，电力电容器与电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电容器及其他设备的安全运行起到较大的作用。
高压并联电容器主要用于额定电压1kv以上的电力系统，用于改善电网质量，提高功率因数，降低线路损耗等。
功功率补偿控制器是充分利用了计算机的高速运转和逻辑判断力，使本系统控制器真正做到智能化。
无功功率自动分相补偿控制器将取样信号改为三相取样，避免了在三相不平衡系统中出现某相功率因数已补偿到位而另外两相功率因数出现过或欠补的现象。
复合开关是电力电容器机电一体化智能复合投切装置，主要用于电压电力补偿系统中接通和分断电容器，其特点是无涌流、运行低功耗、无噪音、稳定可靠。
目前我公司产品广泛用于机场、港区、医院、宾馆、广场、大厦、院校，满足了客户在不同的容量、不同的环境下的配电要求，在经过多年的市场运作，已得到客户的广泛的认可和好评。
