35k一体化电源系统技术规范

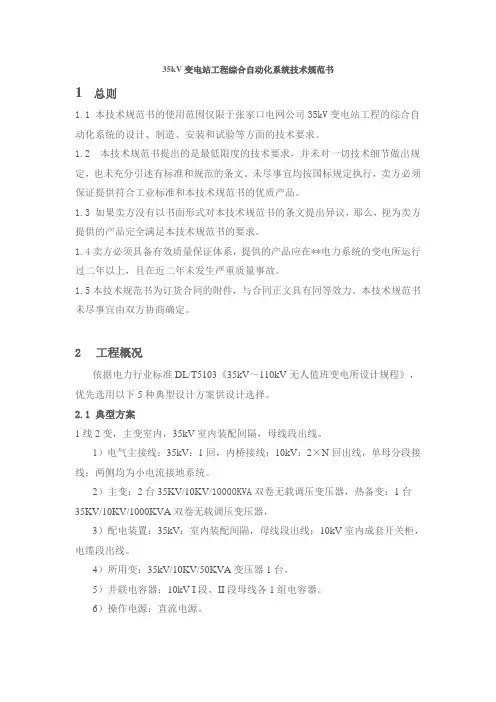

35kV变电站工程综合自动化系统技术规范书
35kV变电站工程综合自动化系统技术规范书1总则1.1 本技术规范书的使用范围仅限于张家口电网公司35kV变电站工程的综合自动化系统的设计、制造、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有标准和规范的条文。
未尽事宜均按国标规定执行，卖方必须保证提供符合工业标准和本技术规范书的优质产品。
1.3 如果卖方没有以书面形式对本技术规范书的条文提出异议，那么，视为卖方提供的产品完全满足本技术规范书的要求。
1.4卖方必须具备有效质量保证体系，提供的产品应在**电力系统的变电所运行过二年以上，且在近二年未发生严重质量事故。
1.5本技术规范书为订货合同的附件，与合同正文具有同等效力。
本技术规范书未尽事宜由双方协商确定。
2工程概况依据电力行业标准DL/T5103《35kV～110kV无人值班变电所设计规程》，优先选用以下5种典型设计方案供设计选择。
2.1 典型方案1线2变，主变室内，35kV室内装配间隔，母线段出线。
1）电气主接线：35kV：1回，内桥接线；10kV：2×N回出线，单母分段接线；两侧均为小电流接地系统。
2）主变：2台35KV/10KV/10000KVA双卷无载调压变压器，热备变：1台35KV/10KV/1000KVA双卷无载调压变压器，3）配电装置：35kV：室内装配间隔，母线段出线；10kV室内成套开关柜，电缆段出线。
4）所用变：35kV/10KV/50KVA变压器1台。
5）并联电容器：10kV I段、II段母线各1组电容器。
6）操作电源：直流电源。
7）继电保护：主变保护装置采用组屏方式，设于二次设备间；35kV 、10kV 保护装置就地分散布置。
8）自动装置：电容器投切，10kV系统接地检测。
9）电能考核：主变10kV侧及10kV馈线。
3总体方案要求3.1 按无人值班变电所配置二次设备，按单网络、单远动（总控或通信管理机）、单后台设计，后台监控不依赖于远动设备（总控或通信管理机）直接与间隔层设备进行通信，避免在远动设备或总控单元故障时，导致后台和远方监控同时失效。
35kv开关柜技术规范书
35kv开关柜技术规范书篇一：35KV高压开关柜技术规范书35kV开关柜技术规范书XX年08月济南1 总则本设备技术规范书适用于项目35kV交流高压开关柜设备。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
本设备技术规范书未尽事宜，由供、需双方协商确定。
2 技术要求应遵循的主要现行标准GB156-93 标准电压高压输变电设备的绝缘配合～高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法电工名词术语基本名词术语 GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89高压开关设备通用技术条件SD/T318-89高压开关柜闭锁装置技术条件DL/T402-91交流高压断路器订货技术条件DL/T539-93户内交流高压开关柜和元部件凝露及污秽试验技术条件 DL/T593-96高压开关设备的共用订货技术条件 DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-923-110KV高压配电装置设计规范 SDJ9-88电气测量仪表装置设计技术规程 DL/T620-1997 交流电气装置的过电压保护和绝缘配合 SD334-89 高压带电显示装置技术条件IEC-2981kV以上52kV及以下高压交流金属封闭开关设备和控制设备环境条件周围空气温度最高温度：40℃最低温度：-15℃海拔高度：≤1000m 地震烈度：基本地震加速度值为工程条件：系统概况系统额定电压： 35kV 系统最高电压：系统额定频率： 50Hz系统中性点接地方式：中性点不接地安装地点：户内技术条件型式：箱型固定式高压开关柜：，额定电压（即最高电压）：长期运行电压：额定频率：50Hz母线额定电流： 1250A热稳定电流(有效值) ： 4秒各回路开断稳定短路电流周期分量(有效值)：动稳定电流(峰值) ：80kA 各回路额定短路关合电流(峰值)： 80kA 工频及冲击耐压值见下表：真空断路器：额定电压：35KV 最高工作电压：额定电流：1250A（详见配置接线图）额定开断电流(周期分量，有效值)：额定短路开断次数 50次最大关合电流(峰值) 80kA/100kA 动稳定电流(峰值)80kA 4秒热稳定电流(有效值) 额定短路开断电流的直流分量不小于45%一分工频耐压：95KV（此值为最低保证值，如能达到更大数值，请在投标书中注明。
35kV一体化变技术规格书
一体化35kV 变电站技术规格书西安长庆科技工程有限责任公司2017 年03 月目次1 范围 (2)2 采用规范、标准及法规 (2)3 供货范围及界面 (3)3.1 供货范围 (3)4 设计与制造 (3)4.1 基本设计数据 (3)4.2 产品制造 (6)5 材料 (7)5.1 基本要求 (7)5.2 对由第三方提供的材料的要求 (7)5.3 材料的一致性要求 (7)6 铭牌/标志 (7)7 涂层、包装和运输 (8)7.1 油漆和防护涂层 (8)7.2 运输要求 (8)7.3 包装要求（大件设备） (8)8 提交文件 (9)9 技术服务 (10)10 验收 (10)11 保证和担保 (11)12 附表 (11)一体化35kV 变电站技术规格书1 范围本技术规格书对一体化35kV 变电站的功能设计、材料、结构、性能、安装、试验和采办提出了最低要求。
本文件并不能免除供货商应对所提供的设备及其辅助系统配置齐全、性能要求合理、可适用性和可靠性负责。
2 采用规范、标准及法规2.1 本技术规格书中没有给出的资料将在附表中列出，从总体上对一体化35kV 变电站进行定义。
2.2 所列的标准和规范均为最新有效版本，包括修订本和特殊部分。
2.3 供货商应该满足或超过下列最新版本标准和规范的要求。
当出现几个标准和规范阐述同一内容情况时，请遵循最严格的描述。
若有本技术规格书和其他技术文件相矛盾的阐述，请向业主和设计部门咨询。
IEC 60076-5电力变压器第 5 部分承受短路的能力GB 1094.1电力变压器第 1 部分总则( eqv IEC60076-1 )GB 1094.2电力变压器第2部分温升( eqv IEC60076-2 )GB 1094.3电力变压器第 3 部份：绝缘水平、绝缘试验和外绝缘空气间隙电力变压器第 5 部份：承受短路的能力GB 1094.5高压交流断路器GB 1984GB 1985高压交流隔离开关和接地开关3〜35kV交流金属封闭开关设备GB 3906GB 4208外壳防护等级( IP 代码)GB 50150电气装置安装工程电气设备交换试验标准GB/T 2900电工术语电工术语高电压试验技术和绝缘配合 (neq IEC 60060-1 、IEC600 71 和GB/T 2900.19IEC60050)油浸式电力变压器技术参数和要求GB/T 6451GB/T 7328变压器和电抗器的声级测定( eqv IEC 60551)高压开关设备的控制设备标准的共用技术要求GB/T 11022低压开关设备和控制设备总则GB/T 14048.1GB/T 15164油浸式变压器负载导则GB/T 16927高电压试验技术GB/T 16927.1咼电压试验技术GB/T 16935.1低压系统内设备的绝缘配合GB/T 17467高压/低压预装式变电站(eqv IEC61330 )DL/T 5376〜35kV箱式变电站订货技术条件3供货范围及界面3.1供货范围4设计与制造4.1基本设计数据4.1.1对一体化35kV变电站主要设备的要求一体化35kV变电站是由35kV电压互感器、35kV组合电器、10kV真空断路器、变压器、智能控制柜、母线等组成。

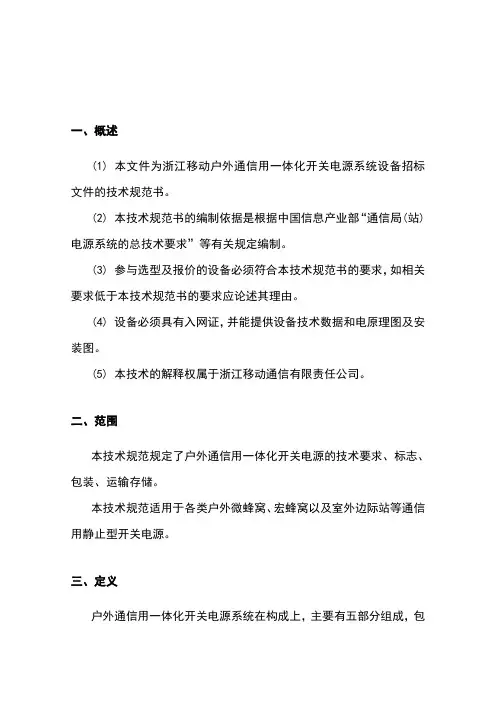

最新户外通信用一体化开关电源系统技术规范书
一、概述(1) 本文件为浙江移动户外通信用一体化开关电源系统设备招标文件的技术规范书。
(2) 本技术规范书的编制依据是根据中国信息产业部“通信局(站)电源系统的总技术要求”等有关规定编制。
(3) 参与选型及报价的设备必须符合本技术规范书的要求，如相关要求低于本技术规范书的要求应论述其理由。
(4) 设备必须具有入网证，并能提供设备技术数据和电原理图及安装图。
(5) 本技术的解释权属于浙江移动通信有限责任公司。
二、范围本技术规范规定了户外通信用一体化开关电源的技术要求、标志、包装、运输存储。
本技术规范适用于各类户外微蜂窝、宏蜂窝以及室外边际站等通信用静止型开关电源。
三、定义户外通信用一体化开关电源系统在构成上，主要有五部分组成，包括由交流配电单元、高频开关电源设备单元、直流配电单元、蓄电池组、散热系统等组成。
各部分可集成安装在一体化机柜内或蓄电池组独立安装。
参与报价设备厂家需详列一体化电源柜体尺寸、质量，电池柜尺寸、质量以及各组成部分主要技术指标。
四、一体化户外机柜技术要求1、柜体采用热镀锌钢板、需防锈处理，表面喷塑。
满足室外安装和室外工作的防雨、防尘、防潮、防盗要求，外观美观。
2、防护等级：电源仓IP55；电池仓IP54。
3、温度范围：-25℃~+55℃。
4、湿度范围：5%~95%。
5、挡阳棚要求：能够挡住30度角的太阳光。
6、安装/维护方便：提供多种可选安装配件，可以满足抱杆或壁挂或落地等安装要求。
7、振动运输实验:按照GB/T14715－93中5.3.2条高低温储存实验:贮存条件：YD/T1059-200测试标准：YD/T1059-20008、内部合理布局，便于操作和维护。
电池仓外置时，其电池仓柜体需满足上述要求。
9、机柜应具有良好的散热装置，在太阳暴晒环境下，柜内温升不高于10℃。
开关电源仓采用全封闭结构，要求具有良好的散热系统；电池仓安装散热风扇进行通风。
10、机柜内应配置自动加热器，满足寒冷天气户外电源的正常运行。
35kV变电站一体化电源系统-专用部分
国家电网公司物资采购标准（35kV变电站电源系统卷一体化电源系统册）35kV一体化电源系统专用技术规范（编号：）国家电网公司二〇一〇年十月目录1 标准技术参数 (1)2 项目需求部分 (3)2.1 货物需求及供货范围一览表 (3)2.2 招标附图 (7)2.2 必备的备品备件、专用工具和仪器仪表供货表 (8)2.3 图纸资料提交单位 (8)2.4 工程概况 (8)2.5 使用条件 (9)2.6 项目单位技术差异表 (9)3 投标人响应部分 (10)3.1 投标人技术偏差表 (10)3.2 销售及运行业绩表 (10)3.3 推荐的备品备件、专用工具和仪器仪表供货 (10)3.4 最终用户的使用情况证明 (11)3.5 投标人提供的试验检测报告表 (11)3.6 投标人提供的鉴定证书表 (11)1 标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表8 投标人技术偏差表。
表1 35kV变电站一体化电源系统标准技术参数表注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
注2：参数名称栏中带*的参数为重要参数。
如不能满足要求，将被视为实质性不符合招标文件要求。
2 项目需求部分2.1 货物需求及供货范围一览表表2 货物需求及供货范围一览表（打“★”的项目为主要技术参数,如不能满足要求，将被视为实质性不符合招标文件要求）注：(1)本规范书范本组屏方式仅供参考，实际使用时，可根据具体工程调整组屏方案。
(2)通信电源部分可单独组屏，亦可放在直流充元柜或直流馈电柜。
屏体尺寸：2260mm×800mm×600mm (高×宽×深)屏体颜色：2.2 招标附图2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表表4 设计联络会、培训及验收需求一览表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表5所列单位。
35～0KV变电站设计规范
35～0KV变电站设计规范一、基本要求1.变电站的选址应满足电力系统的用电负荷需求，同时应考虑地质条件、交通条件等因素。
2.变电站的布置应紧凑合理，设备之间的间距和通道的宽度应满足设备的正常运行和维护要求。
3.变电站的总平面布置应尽量避免设备之间的耦合和相互影响，设备的布置顺序应满足电气联锁和安全间距要求。
4.设备采用安全可靠的设计，对于可能产生的危险因素应采取措施予以避免或降低。
5.设备的选型应符合国家和地方的标准规定，具有良好的技术性能和可靠性。
二、主要设备1.变压器：变电站中的主要设备，需满足电力系统的输电、配电和变电要求。
2.开关设备：包括断路器、隔离开关、接地刀闸等，用于电路的切换、隔离和接地。
3.输电线路：负责将电力从发电厂输送到变电站，并将电力分配到各个用户。
4.电容器：用于改善电力系统的功率因数，并提高输电能力。
5.避雷器：用于保护变电站设备免受雷电影响。
三、防雷防护1.变电站的防雷设计应符合国家和地方的规定，包括采取合适的接地装置、防雷装置等措施。
2.变电站的设备和导线应采用合适的材料和结构，能够抵抗雷电冲击和电磁感应。
3.变电站周围的建筑物、树木等应进行合理的剪裁和保护，以减少雷电对变电站的影响。
四、通风设计1.变电站的通风设计应满足设备的散热要求，以保证设备正常运行。
2.变电站应设置合适的通风设备，包括通风机、风口等，以保证变电站内空气流通畅通。
3.变电站的通风系统应设计合理，包括送风、排风和通风口的布置，以保持合适的温度和湿度。
五、消防设计1.变电站应设置合适的消防设备和消防通道，包括消防栓、消防水泵等，以应对火灾等紧急情况。
2.变电站的设备和电缆应具有防火性能，能够抵御火灾的蔓延。
3.变电站的防火门、消火栓等设施应设置合理，便于消防车辆进入和使用。
综上所述，35～110KV变电站设计规范从基本要求、主要设备、防雷防护、通风设计、消防设计等方面确保了变电站的安全运行。
在设计过程中，需要符合相关的国家和地方标准，并结合实际情况进行合理设计，以保障电力系统的稳定运行和人员安全。
【标准】35-110KV变电所设计规范_GB50059-92
第3.1.5条电力潮流变化大和电压偏移大的变电所，如经计算普通变压器不能满足电力系统和用户对电压质量的要求时，应采用有载调压变压器。
第二节电气主接线
第3.2.1条变电所的主接线，应根据变电所电力网中的地位、出线回路数、设备特点及负荷性质等条件确定。并应满足供电可靠、运行灵活、操作检修方便、节约投资和便于扩建等要求。
第3.6.3条照明设备的安装位置，应便于维修。屋外配电装置的照明，可利用配电装置构架装设照明器，但应符合现行国家标准《电力装置的过电压保护设计规范》的要求。
第3.6.4条在控制室主要监屏位置和屏前工作位置观察屏面时，不应有明显的反射眩光和直接阳光。
第3.6.5条铅酸蓄电池室内的照明，应采用防爆型照明器，不应在蓄电池室内装设开关、熔断器和插座等可能产生火花的电器。
第3.2.2条当能满足运行要求时，变电所高压侧宜采用断路器较少或不用断路器的接线。
第3.2.3条35～110kV线路为两回及以下时，宜采用桥形、线路变压器组或线路分支接线。超过两回时，宜采用扩大桥形、单母线或分段单母线的接线。35～63kV线路为8回及以上时，亦可采用双母线接线。110kV线路为6回及以上时，宜采用双母线接线。
第3.2.5条当变电所装有两台主变压器时，6～10kV侧宜采用分段单母线。线路为12回及以上时，亦可采用双母线。当不允许停电检修断路器时，可设置旁路设施。当6～35kV配电装置采用手车式高压开关柜时，不宜设置旁路设施。
第3.2.6条当需限制变电所6～10kV线路的短路电流时，可采用下列措施之一：
一、变压器分列运行；
二、采用高阻抗变压器；
35kV10kv开关柜技术规范书-3
35kV10kv开关柜技术规范书-3 35kV10kv开关柜技术规范书-3第一章总则1.1目的和依据1.2适用范围1.3缩写词和术语解释1.4引用标准1.5术语、符号和单位第二章35kV、10kV开关柜的类型2.135kV开关柜的类型2.210kV开关柜的类型2.3设备名称和型号第三章技术要求3.1电压等级3.2静态和动态稳定性3.3绝缘水平3.4防护等级3.5允许最大短路电流3.6过电压抗性3.7隔离和切换性能3.8阻尼电阻3.9面板和架构3.10操作机构3.11联锁与防误操作功能3.12过温和过载保护3.13接地3.14绝缘监测3.15光纤通信3.16防护装置3.17运行可靠性和维护性3.18辅助电源3.19防雷和过电压保护3.20检测和监控系统3.21其他特殊要求第四章引线和电缆连接要求4.1引线和电缆类型4.2引线和电缆的固定和保护4.3接地和屏蔽第五章安全和环保要求5.1安全要求5.2环保要求第六章安装指导6.1安装前准备6.2安装流程6.3安装检查和测试6.4安装记录第七章调试和操作指南7.1调试前准备7.2调试过程7.3操作指南第八章维护和保养8.1维护计划8.2定期检查和测试8.3异常处理和故障排除第九章附录9.135kV、10kV开关柜技术规范书示意图9.2典型故障示例及处理方法9.3术语表请注意，以上仅为35kV、10kV开关柜技术规范书的大纲，详细的技术规范书需要根据实际情况进行编写。
以上文档仅为参考，如有需要，请结合实际需求进行补充和修改，以确保文档内容完整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件二（3） 35kV变电站一体化电源系统通用技术规范（2012年版）国家电网公司农网物资采购标准（35kV变电站电源系统卷电源系统册）35kV变电站一体化电源系统通用技术规范（编号：1109003-0035-00）国家电网公司二〇一二年本规范对应的专用技术规范目录35kV变电站一体化电源系统系统采购标准技术规范使用说明1. 本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）需要修正污秽、温度、海拔等条件。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6. 技术规范范本的页面、标题等均为统一格式，不得随意更改。
1 总则1.1 引言1.1.1 本通用技术规范提出了对35kV变电站一体化电源系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本通用技术规范提出的是最低限度的要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.1.3 投标人应具有ISO9001质量保证体系认证证书、宜具有ISO14001环境管理体系认证证书、宜具有OHSAS18001职业健康安全管理体系认证证书，并具有AAA级资信等级证书，宜具有重合同守信用企业证书并具备良好的财务状况和商业信誉。
1.1.4 投标人提供的产品应具有国家或电力行业级检验检测机构试验合格的证明文件，应在国家或电力工业检验检测机构通过DL/T860一致性测试。
1.1.5 如果投标人没有以书面的形式对本技术规范的条文提出异议，则表示投标人提供的设备完全符合本技术规范的要求；如有与本通用技术规范要求不一致的地方，必须逐项在“项目单位技术差异表”中列出。
如果没有不一致的地方，必须在“项目单位技术差异表”中写明为“无差异”。
1.1.6本技术规范所使用的标准如遇与投标人所执行的标准不一致按较高的标准执行。
1.1.7本技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本通用技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.2 供方职责供方的工作范围将包括但不限于下列内容：1.2.1 提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2 提供设备安装、使用的说明书。
1.2.3 提供试验和检验的标准，包括试验报告和试验数据。
1.2.4 提供图纸，制造和质量保证过程的一览表以及标书规定的其它资料。
1.2.5 提供设备管理和运行所需有关资料。
1.2.6 所提供设备应发运到规定的目的地。
1.2.7 如标准、规范与本技术规范的条文有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知需方，并经需方确认后，才能进行设备制造。
1.2.8 在更换所用的准则、标准、规程或修改设备技术数据时，供方有责任接受需方的选择。
1.2.9 现场服务。
2 技术规范要求2.1 使用环境条件2.1.1 设备储存环境温度：-25---+70℃2.1.2 设备工作环境温度：-5---+45℃2.1.3 大气压力： 86kPa---106kPa2.1.4 相对湿度：5%---95%2.1.5 抗振能力地面水平加速度0.3g，垂直加速度0.15g，同时作用。
2.2 额定输出参数2.2.1 交流额定电压：AC380V ,AC220V2.2.2 直流额定电压：DC220V 或DC110V2.2.3 通信电源额定电压：DC48V2.2.4 逆变电源额定电压：AC220V2.2.5 蓄电池单体额定电压:12V/2V2.3 引用标准表1中所列标准和规范所包含的条文，通过在本通用技术规范（范本）中引用而构成本通用技术规范（范本）的基本条文。
在本通用技术规范（范本）出版时，所示版本均为有效。
所有标准都会被修订，使用本通用技术规范（范本）的各方应使用下列标准最新版本。
表1 通用技术规范（范本）引用标准2.4 系统构成一体化电源系统应能够为全站交、直流设备提供安全、可靠的工作电源，包括：380V/220V交流电源、DC220V或DC110V直流电源和DC48V通信用直流电源。
一体化电源系统主要由ATS、充电单元、逆变电源、通信电源、蓄电池组及各类监控管理模块组成。
通信电源不单独设置蓄电池及充电装置，使用DC/DC电源模块直接挂于直流母线。
逆变电源直流输入侧直接接入直流母线对重要负荷（如：计算机监控、事故照明设备等）供电。
一体化电源系统采用分层分布架构，各功能测控模块采用一体化设计、一体化配置，各功能测控模块运行工况和信息数据应采用DL/T860标准建模并接入信息一体化平台。
实行一体化电源各子单元分散测控和集中管理，实现对一体化电源系统运行状态信息的实时监测。
一体化电源系统监控软件应集成到信息一体化平台中，不独立设置一体化电源监控工作站。
一体化电源系统主接线可参考附录A，附图1和附图2。
一体化电源系统监控配置可参考附录B，附图1。
2.5 系统功能2.5.1 ATS应配置交流进线监控模块，能监测进线回路和交流母线的电压、电流、断路器运行状态等信息，实现备用电源自动投切功能。
备用电源自动投切功能应满足下列要求：1）保证主电源进线断路器断开后，交流母线无电压，且备用电源正常的情况下，才投入备用电源；2）自动投入模块应延时动作，并只动作一次；3）当交流母线故障时，自动投入模块不应动作；4）手动断开主电源时，不启功自动投入模块；5）主电源恢复供电后，切换回路应由人工复归；6）自动投入模块动作后，应发告警信号。
应提供断路器就地控制按钮、信号灯等二次元件，并应设置就地/远方控制转换开关。
交流监控模块能接收电流互感器的信号，且具有测量母线电压的功能，相关信息量的转换应在交流监控模块内部完成。
交流监控模块应能综合分析和处理各种信息数据，对整个ATS实施控制和管理，并具有液晶汉显人机对话界面和与信息一体化平台进行信息交互功能。
交流监控模块故障不能影响本系统其它监控管理模块运行。
应配置交流馈线监测模块，能监测馈线回路单相电流及馈线断路器位置和报警接点信息。
并具有与信息一体化平台进行信息交互功能。
2.5.2 充电单元充电单元应具备按蓄电池的充电特性进行均充、浮充电自动转换和控制功能，防止蓄电池欠充电或过充电影响蓄电池寿命。
恒流充电时，充电电流的调整范围为20% In～130%In（In－额定电流，A，下同）。
恒压运行时，充电电流的调整范围为0～100%In。
充电单元电压调整范围为90%～125%直流标称电压。
充电单元应具有根据蓄电池温度对充电电压进行自动补偿的功能，补偿系数为-3～-5mV/℃/节，基准补偿温度为25℃。
充电单元应集成功率因数校正功能，提高充电效率和电网电能质量。
1）充电模块每个充电模块内部应具有独立监控功能，能不依赖充电监控模块独立工作。
正常工作时，充电模块应与充电监控模块通信，接受充电监控模块的指令。
当充电监控模块故障或退出工作时，充电模块应能自主均流，可靠运行。
多个充电模块并列运行时，应具有良好均流性能。
充电模块应具有短路保护功能，短路故障排除后能自动恢复输出。
充电模块应具有带电插拔功能，且不影响系统正常运行。
充电模块应具有软启动、软停止功能，防止电压波动冲击。
充电模块应具有输出过电压、输出欠电压、过流、输出端短路、过温等保护功能，还应具有输入交流电源过电压、输入交流电源欠电压、输入交流电源缺相报警等报警功能。
当充电模块主要功率器件温度超过75 5℃时，能自行关机并报警。
充电模块冷却方式为自冷或智能风冷，优先使用自冷方式。
在正常运行时，采用自冷式充电模块的充电设备噪声应不大于50dB，智能风冷式充电模块的噪声平均值应不大于55dB。
2）充电监控模块充电监控模块是对充电单元进行测量和控制的核心部分，应能综合分析充电单元各种数据和信息，对整个充电单元实施控制和管理。
充电单元应配置一套充电监控模块。
充电监控模块应能适应充电单元各种运行方式，并具有液晶汉显人机对话界面和与信息一体化平台进行信息交互功能。
充电监控模块应能显示充电单元两路交流输入电压、各充电模块输出电压、电流、母线电压、母线电流、蓄电池电压、蓄电池电流、蓄电池组温度、当前故障和历史故障等信息。
充电监控模块应具有故障告警功能，告警信息包括：交流输入电源过压、欠压、缺相；直流母线过压、欠压；蓄电池组过、欠压；蓄电池单体过压、欠压；充电模块故障和充电监控模块自身故障等。
3）直流馈线监测模块直流馈线监测模块应具有的主要功能：在线监测直流系统对地绝缘状况（包括直流母线和各馈线支路绝缘状况），当直流系统出现绝缘降低或接地故障时，能自动检测出故障支路，能监测母线正对地、母线负对地电压，能检测出每个支路的正极对地电阻和负极对地电阻。
直流母线及支路正极、负极对地绝缘电阻报警值可由直流馈线监测模块设置，报警值宜设置为7k（DC110电压等级）、25k（DC220V电压等级），母线对地电压检测误差≤±2％，支路电阻检测误差≤±10%。
直流馈线监测模块不应对直流电源系统注入交流信号。
直流馈线监测模块应能监测馈线断路器位置和报警接点信息。
直流馈线监测模块应具有与信息一体化平台进行信息交互功能。
2.5.3 逆变电源逆变电源应具有防止过负荷及外部短路的保护功能。
逆变电源交流电源输入回路中应有涌流抑制和隔离措施。
逆变电源的所有元件的功率均应满足长期额定输出的要求。
逆变电源旁路电源需经隔离变压器进行隔离。
