导电织物的制备及应用研究进展

GN-g-MAH

功能性纺织品融合了许多创新技术，可以满足人们对织物功能化的需求，提高人们的生活水平。

导电织物将具有导电功能的材料集成到织物中，赋予织物导电功能，并赋予其额外的新功能[1]。

具有优良力学性能、耐蠕变耐断裂性能的聚对苯二甲酸乙二醇酯（PET ）纺织品被认为是设计成本效益高的导电织物的摘要：为提高聚酯（PET ）非织造布的性能，将导电材料通过表面改性引入PET 非织造布，采用单宁酸（TA ）作为桥联剂，功能化石墨烯（GN-g-MAH ）和聚吡咯（PPy ）作为导电功能层，制备得到多功能PET 非织造布，并使用SEM 、XRD 、TG 等测试了PET/GN-g-MAH/PPy 的微观结构和热稳定性。

结果表明：通过循环自组装法及低温化学聚合法成功制备了PET/GN-g-MAH/PPy 非织造布，表现出良好的导电性，表面电阻率低至3.11伊10-2赘·m ，表面由疏水转变为亲水。

基于此，非织造布也表现出优异的电热性能，对其施加3V 驱动电压时，可在20s 内产生约40益的饱和温度。

此外，还具有良好的光热转换性能，当光照强度为300mW/cm 2时，照射20s 后，表面温度可稳定到105.8益，非织造布还表现出优异的光热抗菌性，当大肠杆菌的菌液浓度为1.6伊108CFU/mL 时，使用氙灯模拟太阳光源照射后，抗菌率达到99.6%。

关键词：聚酯；功能化石墨烯；聚吡咯；非织造布中图分类号：TS174.3文献标志码：A文章编号：员远苑员原园圆源载（圆园24）园1原园园35原07GN-g-MAH/PPy 多功能PET 非织造布的制备及应用韩娜1，苏欣1，沙乾坤2，杨田2（1.天津工业大学材料科学与工程学院，天津300387；2.国家先进印染技术创新中心，山东泰安271000）Preparation and application of GN-g-MAH/PPy multifunctional PETnon-woven fabricHAN Na 1，SU Xin 1，SHA Qiankun 2，YANG Tian 2（1.School of Material Science and Engineering ，Tiangong University ，Tianjin 300387，China ；2.National Advanced Prin -ting and Dyeing Technology Innovation Center ，Tai忆an 271000，Shandong Province ，China ）Abstract ：In order to improve the performance of polyester渊PET冤non-woven fabrics袁conductive materials was introducedinto PET non-woven fabrics through surface modification袁using tannic acid 渊TA冤as a bridging agent and functi -onalized graphene渊GN-g-MAH冤and polypyrrole渊PPy冤as conductive functional layers to prepare multifunctional PET non-woven fabrics袁and the microstructure and thermal stability of PET/GN-g-MAH/PPy were tested using SEM袁XRD and TG.The results showed that PET/GN-g-MAH/PPy non-woven fabric was successfully prepared by cyclic self -assembly method and low -temperature chemical polymerization method袁which exhibited good electrical conductivity with a low surface resistivity of 3.11伊10-2赘窑m and surface conversion from hydrophobic to hydrophilic.Based on this袁the non-woven fabric also exhibited excellent electrothermal properties袁generating a saturation temperature of about 40益in 20s when a 3V driving voltage was applied to it.In addition袁it alsohas good photothermal conversion performance.When the light intensity is 300mW/cm 2袁the surface temperature can be stabilized to 105.8益after irradiation for 20s袁and the nonwoven fabric also shows excellent photothermalantibacterial properties.When the concentration of E.coli bacterial solution is 1.6伊108CFU/mL袁the antibacterialrate reaches 99.6%after irradiation using xenon lamp simulating solar light source.Key words ：polyester渊PET冤曰functionalized graphene曰polypyrrole渊PPy冤曰non-woven fabricDOI ：10.3969/j.issn.1671-024x.2024.01.005第43卷第1期圆园24年2月Vol.43No.1February 2024天津工业大学学报允韵哉砸晕粤蕴韵云栽陨粤晕GONG 哉晕陨灾耘砸杂陨栽再收稿日期：2023-02-25基金项目：国家先进印染技术创新中心科研基金资助项目（2022GCJJ06）通信作者：韩娜（1981—），女，博士，教授，主要研究方向为膜材料和纤维的功能化改性。

导电纤维在针织物中的应用及抗静电性能研究

及抗静电性能的关系，并模拟曲线得出回归方程，计算出了导电纤维的理论间距和理论含量。
关键词：抗静电导电纤维；针织物
中图分类号：Ｔ３２３Ｑ４．８
文献标识码：Ａ
文章编号：ｌ０，０４（０６９０４—３１１７５２０）０－０３００
嵌织式抗静电织物是在织物经向（纬向）或
测得成品布的规格如表３示。所
表３织物的基本性能测试
：
目
一
＼
导电丝问距平方米克重顶破强力横密／纵行／密／横７／（纵（］Ｊ
机型：ＵＸ３ＫＢ一Ｓ；机器参数：１２路１Ｅ３ ” ０４４。ＵＸ３Ｋ是一种单面四针道机，三功位选针Ｂ一Ｓ系统。设计的织物组织是单面的网眼结构，三角及
纱线排列如表２示。所
表２三角排列路数
ｌ２
３４
要因素。我们设计了５不同的间隔距离，即１种．０
ｃｍ、１ｍ、２ｍ、２ｍ和３ｍ，分别上机．ｃ５．ｃ０．ｃ５．ｃ０
进行编织，对于无导电纤维夹入的织物我们也进行
合成纤维ＳＣ２０．４Ｆ０６Ｎｏ９３
所以纬向的电荷面密度普遍比经向小很多，而最大
电荷面密度也都是经向测得的结果。单从经向来
看，电荷面密度的值也可以满足抗静电性能的指标，而且还可以通过调整导电丝间距和组织结构的方法，来弥补经向抗静电性能方面的不足。

导电真丝的制备及其性能研究

导电真丝的制备及其性能研究石娟;邢铁玲;陈国强【摘要】利用铜化合物与桑蚕丝中的极性氨基酸发生络合反应,在纤维表面形成黑色导电物质.研究了试剂质量分数、反应时间、浴比以及pH值对实验的影响,通过一系列的反应确定实验的最佳工艺.实验结果表明,得到的导电真丝具有良好的导电性能,根据X-射线衍射和扫描电镜照片显示,纤维表面覆盖一层均匀的硫化铜晶体.且处理后的真丝纤维仍然保持原有优良的服用性,真丝纤维强力未发生明显下降.【期刊名称】《丝绸》【年(卷),期】2010(000)004【总页数】4页(P6-9)【关键词】真丝纤维;导电纤维;铜化合物【作者】石娟;邢铁玲;陈国强【作者单位】现代丝绸国家工程实验室,江苏,苏州,215123;苏州大学,纺织与服装工程学院,江苏,苏州,215021;现代丝绸国家工程实验室,江苏,苏州,215123;苏州大学,纺织与服装工程学院,江苏,苏州,215021;现代丝绸国家工程实验室,江苏,苏州,215123【正文语种】中文【中图分类】TS195.597近几年来，化纤导电服在职业服、工作服、孕妇服等服装领域得到了日益广泛的应用。

真丝导电服作为高档功能面料，也有它广阔的发展前景。

目前，国内外对制备金属化合物型导电纤维利用得最多的就是铜的硫化物和碘化物[1]，采用铜的硫化物来制备导电合纤的报道很多，并对它们的结构和性能都有大量的研究[2-4]，但对真丝的研究却很少。

本试验利用铜化合物与桑蚕丝中的极性氨基酸发生络合反应，在纤维表面形成硫化铜晶体，从而成功地制备出导电真丝，并探讨了制备的最佳工艺条件及导电真丝的性能。

苏5×苏6 23 dtex(20/22D)，由浙江好运来集团有限公司提供；硫酸铜(AR)，硫代硫酸钠(AR)，平平加O(工业级)，中性皂(工业级)。

反应的工艺流程：真丝纤维→铜化合物处理→硫还原剂处理→结晶→导电真丝纤维[4]。

具体为：将CuSO4溶解于圆底烧瓶中，调节到所需的pH值，然后升温到反应温度，加入一定量的真丝纤维和Na2S2O3。

聚苯胺整理羊毛织物的导电性能

聚苯胺整理羊毛织物的导电性能俞俭;逄增媛;魏取福【摘要】采用低温等离子体预处理工艺刻蚀羊毛表面鳞片并引入活性基团,将织物先后浸轧苯胺单体盐酸溶液和过硫酸铵盐酸溶液,于密封环境中进行原位聚合反应,制得导电性能优良的聚苯胺/羊毛复合导电织物.采用多种表征方法考察了整理前后织物的化学结构、微观形貌、热稳定性及导电性能.研究表明,整理后的羊毛织物表面形成了均匀的聚苯胺导电层,热稳定性有了一定程度的改善,其电导率可达1.075S/cm .%After being pretreated by low temperature plasma to etch the wool scales and introduce active groups and radicals ,the wool fabrics were finished by dip-padding technique with aniline-HCl solution and ammonium persulfate (APS)-HCl solution in sequence .Through the in-site polymerization under a completely sealed environment , novel functional wool fabrics finished by polyaniline with excellent conductivity were achieved .Chemical structure ,microtopography ,thermostability and conductivity of the fabrics before and after finishing were characterized by conventional techniques . The results showed that a uniform conductive polyaniline layer could be formed on the surface of the wool fiber after the treatment ,the fabric exhibited excellent thermostability and its conductivity could reach 1.075S/cm .【期刊名称】《材料科学与工程学报》【年(卷),期】2018(036)003【总页数】5页(P376-380)【关键词】聚苯胺;导电;羊毛织物;等离子体【作者】俞俭;逄增媛;魏取福【作者单位】江南大学生态纺织教育部重点实验室,江苏无锡 214122;盐城工学院纺织服装学院,江苏盐城 224051;江南大学生态纺织教育部重点实验室,江苏无锡214122;江南大学生态纺织教育部重点实验室,江苏无锡 214122【正文语种】中文【中图分类】TS102.31 前言导电纺织品在服装方面常用作防尘工作服、抗静电工作服、高级洁净服以及智能服装，在半导体工业、精密电子工业、医学、航天航空、军事等领域也有较多的应用[1]。

导电布成分含量

导电布成分含量导电布是一种特殊的纺织品，由导电纤维和织物构成。

导电纤维是指具有良好导电性能的纤维，它们可以通过导电纤维和导电纤维之间的接触来传导电流。

导电布可以应用于许多领域，例如智能服装、医疗设备、电子产品等。

导电布的导电性能与其成分直接相关，下面将介绍几种常见的导电布成分。

1. 纳米银颗粒：纳米银颗粒是一种具有优异导电性能的导电纤维。

纳米银颗粒的尺寸通常在5-100纳米之间，其大量表面积可以提供更好的导电性。

导电纤维中含有纳米银颗粒时，银颗粒与银颗粒之间会形成导电网络，从而增强导电性能。

2. 碳纳米管：碳纳米管是一种由碳原子构成的管状结构，具有高导电性和优异的机械性能。

碳纳米管具有高比表面积和优异的电子传输能力，因此在导电纤维中应用广泛。

碳纳米管可以通过化学气相沉积、电化学沉积等方法制备，并与其他纤维材料混合使用，以增强导电性能。

3. 导电聚合物：导电聚合物是具有导电性能的有机聚合物材料。

导电聚合物通常通过掺杂或共聚合的方式制备，以增加导电性。

常见的导电聚合物包括聚苯胺、聚咪唑、聚乙炔等。

导电聚合物具有可塑性好、成本低和可重复使用的特点，因此在导电布中得到广泛应用。

4. 导电纤维涂层：导电纤维涂层是将具有导电性能的材料涂覆在普通纤维表面上，以实现导电效果。

常见的导电纤维涂层材料包括金属氧化物（如二氧化锡、氧化铟锡等）和导电聚合物。

导电纤维涂层可以提供较好的导电性，并且可以在普通纤维上实现导电的目的。

5. 金属纤维：金属纤维是一种由金属材料制成的导电纤维。

常见的金属纤维包括铜纤维、金纤维等。

金属纤维具有良好的导电性能和机械性能，但相对较硬，不适合柔软的纺织品。

然而，在某些特定应用场合中，金属纤维仍然是一种重要的导电纤维材料。

综上所述，导电布的导电性能与其成分密切相关。

纳米银颗粒、碳纳米管、导电聚合物、导电纤维涂层和金属纤维是常见的导电布成分。

这些导电布成分在导电纤维中起着不同的作用，可以提供良好的导电性能和机械性能，满足不同领域的需求。

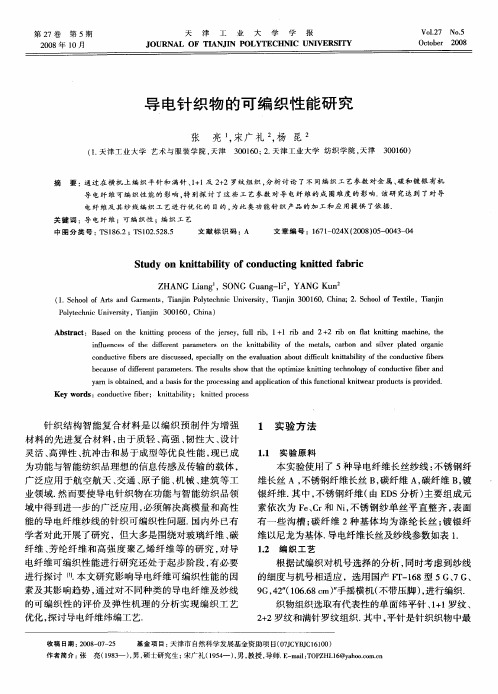

导电针织物的可编织性能研究

针织结构智能复合材料是以编织预制件为增强材料的先进复合材料，由于质轻、强、性大、计高韧设灵活、弹性、冲击和易于成型等优良性能，已成高抗现
１实验方法
１１实验原料．
为功能与智能纺织品理想的信息传感及传输的载体，
ｃｎｕｔｅｆｅｒｉｃｓｅ，ｐｃａｌｎｔｅｅａｕｔｎａｏｔｄｆｃｌｋｉａｉｔｆｔｅｃｎｕｔｅｆｅｏｄｃｉｂｒａｅｄｓｕｓｄｓｅｉｌｏｈｖｌａｉｂｕｉｕｔｎｔｂｌｙｏｏｄｃｉｂｒｖｉｓｙｏｉｆｔｉｈｖｉｓｂｃｕｅｏｉｅｅｔｐｒｍｅｅｓＴｅｒｓｌｈｗａｈｐｉｚｎｔｎｃｎｌｇｆｃｎｕｔｅｆｅｎｅａｓｆｆｒｎａａｔｒ．ｈｅｕｔｓｏｔｔｅｏｔｄｓｈｔｍｉｅｋｉｉｇｔｈｏｏｙｏｏｄｃｉｂｒａｄｔｅｖｉｙｒｂａｎｄａｄａｂｓｓｆｒｔｅｐｏｅｓｎｎｐｌａｉｎｏｉｎｔｎｌｎｔｅｒｒｄｃｓｉｐｏｉｅ．ａｎｉｏｔｉｅ，ｎａｉｏｒｃｓｉｇａｄａｐｉｔｆｈｓｕｃｉａｉａｏｕｔｒｖｄｄｓｈｃｏｔｆｏｋｗｐｓＫｅｒｓｏｄｃｉｅｆｅ；ｋｉａｉｔ；ｋｉｅｒｃｓｙｗｏｄ：ｃｎｕｔｂｒｖｉｎｔｂｌｙｔｉｎｔｄｐｏｅｓｔ

导电纤维针织物的编织工艺优化探讨

机织物和针织物是传统纺织复合材料的增强结构。近年来，随着功能和智能型纺织复合材料的研究与开发，纬编针织物由于结构设计灵活、质轻、高弹性、冲击、于成型制作复杂形状的构件等优点抗易
而成为研发的焦点。由导电纤维编织而成的针织物
名访甜拔
２００８年第１２期
导电纤维针织物的编织工艺优化探讨
张亮
（天津工业大学艺术与服装学院，津天３０６）０１０
摘
要：要探讨纬编针织工艺对导电纤维编织难度的影响因素，出以实验的方法对编织难度分级描述的主提
依据。
１纤维纱线的编织性能
１１材料．
实验原料选用了不锈钢金属、和镀银有机导碳
３种不同种类的导电纤维长丝纱线均选取有代
表性的单面纬平针和双面１，＋１２＋２和满针罗纹组织进行编织。１２３弯纱深度的调节．．
织出具有不同弯纱深度（即不同线圈长度）的试样织
ｌ２
物。实验中弯纱深度的选取，尽量满足上述４种在组织正常编织的同时也要保证具有一定的间隔区分
节范围为７～１。弯纱深度刻度盘值偏小，圈长２线
石访纠拔
一
２９一
度偏短，圈困难且机头移动阻力很大。弯纱深度脱刻度盘值偏大，织物密度偏稀，圈易脱散。线

论文资料：导电高分子材料及其应用

导电高分子材料及其应用学生姓名：指导老师：1．前言长期以来,高分子材料由于具有良好的机械性能,作为结构材料得到了广泛的应用。

关于电性能,人们一直只利用高分子材料的介电性,将其作为电绝缘材料使用,而它的导电性的发现,研究及开发则比较晚,直到1977年才发现了第一个导电有机聚合物———掺杂型聚乙炔(用电子受体掺杂) ,电导率可提高约12个数量级,最高可接近103S/cm,达到金属Bi的电导率。

导电高分子材料以其易于成型加工、耐腐蚀、质量轻等优点,越来越受到重视。

2．导电高分子材料的分类及性能80年代以来，作为高分子材料发展的一个新领域，导电高分子材料的研究与开发已成为功能材料研究的一个重要方面。

按导电本质的不同，导电高分子材料分复合型和结构型两种。

前者是利用向高分子材料中加入各种导电填料来实现其导电能力，而后者是从改变高分子结构来实现其导电能力。

2.1 复合型导电高分子材料复合型导电高分子材料是指经物理改性后具有导电性的材料。

一般是指将导电性填料经改性后掺混于树脂中制成的。

根据导电填料的不同，又可分为碳黑填充型及金属填充型。

复合型材料是目前用途最广用量最大的一种复合型导电材料。

2.1.1 碳黑填充型碳黑填充型导电材料是目前复合型导电材料中应用最广泛的一种。

一是因为碳黑价格低廉、实用性强。

二是因为碳黑能根据不同的导电要求有较大的选择余地。

聚合物碳黑体系电阻率可在10~108W之间调整，不仅可以消除和防止静电，还可以用作面装发热体，电磁波屏蔽以及高导体电极材料等。

三是导电持久稳定。

其缺点是产品颜色只能是黑色而影响外观。

碳黑填充型导电机理可用导电能带、隧道效应和场致发射发射来解释。

2.1.2 金属填充型导电材料金属填充型导电高分子材料起始于70 年代初期，开始仅限于金属粉末填充用于消除静电的场合或用于金、铁、铜粉配制导电粘合剂。

目前已使用的方法有表面金属化和填充金属型两种。

表面金属化即采用电镀、喷涂、粘贴等方法使塑料制品表面形成一层高导电金属。

导电高分子聚苯胺及其复合研究进展

聚邻位环取代苯胺。将液晶化合物１溴一０掺杂。毛联波等将三嵌段共聚物分别溶于Ｎ甲一１一一（４正戊基一对一一环己基一苯酚基）癸烷引人到苯基吡咯烷酮（Ｍ）Ｎ二甲基酰胺（Ｍ）一ＮＰ，一Ｎ，ＤＦ、ＨＣ２ＤＣ和配．／ａｒ胺环邻位上，可使其与邻羟基一一Ｎ乙酰基苯胺通Ｃ１（Ｍ）乙醇中，成浓度约１５ｇＭ１过醚化反应，得到介晶基团邻位环取代苯胺。聚的稀溶液，室温下磁力搅拌４，ｈ扫描电镜下观察合反应是在水和有机溶剂层的界面之间进行的，了其自组装行为，出，不同溶剂类型中，看在三水中含有过硫酸铵和高氯酸，机溶剂为氯仿。嵌段共聚物可以组装成不同的形貌，主要取决有典型的聚合反应示例如下：Ｏ ℃下，将邻位环取代于溶剂与两种链段的相容性差异。２．３碳纳米管／聚苯胺复合材料苯胺、高氯酸和氯仿等放在烧瓶中搅拌混匀，将过硫酸铵溶液逐滴加到该混合液中，反应２ｈ４后北京化工大学的曾宪伟等通过原位聚合方即得氧化态聚苯胺衍生物。用氨水溶液还原后式制得了碳纳米管／聚苯胺复合材料。将适量的可获得中性的聚苯胺衍生物，所得聚合物都具碳纳米管放人盛自去离子水的三口烧瓶中，高有很好的溶解性，能溶于氯仿、四氢呋喃、Ｍ速搅拌一段时间。ＮＰ取适量苯胺溶解在５ｍ０Ｌ去离等有机溶剂中。了水中。用Ｈ１Ｃ调节ｐＨ为１２然后加入三 —，烧Ｎ４２２８用如果在亚甲基桥上引入液晶基元，也将合成口瓶中充分搅拌均匀。取适量（Ｈ）Ｓ０，出液晶性的聚苯胺衍生物。其合成方法通常是去离了水配成５ｍ溶液，制聚苯胺和（Ｈ１０Ｌ控Ｎ４Ｓ０：ｌ基于Ｒｔｍｎｏｅｕｄ反应，ｈ将二苯胺和末端基为苯２２８的摩尔比约为ｌ，在冰水浴条件下向苯甲醛的液晶化合物在硫酸存在下进行脱水缩聚胺和碳纳米管的混合溶液中缓慢摘加（Ｈ）Ｎ４反应。２２８的水溶液，使之在ＯＳ００ｃ条件下反应３ｒｎ反应结束后，物进行过滤洗涤，０ｉａ产在真空２聚苯胺共聚物应用聚苯胺的优良导电性能，通过多种方式与其他结构，功能材料共聚，能够的到多种多样的新型高分子材料，用于航空航天，车，并汽微电子，通信，织等诸多领域，纺逐渐成为近年来研究的热点。２．１煤基聚苯胺导电复合材料条件下干燥，制得碳纳米管／聚苯胺复合材料。看出，纳米管／在碳聚苯胺复合材料中，聚苯胺将碳纳米管完全包住，在碳纳水管表面形成一聚苯胺层。２Ｖ／ＡＩ．ＰＡＰＮ导电复合纤维４由导电纤维制成的导电织物，具有优异的

导电织物的cas号

导电织物的cas号导电织物的CAS号是什么？导电织物是一种具有导电性能的纺织品，广泛用于智能织物、医疗器械、电子设备、军事护具等领域中。

导电织物的出现，无疑为现代社会的高科技产业带来了新的发展方向。

然而，导电织物背后的科学原理却是需要更深入地了解的。

导电织物的CAS号为：9011-05-6。

下面，我们将探讨导电织物的CAS号的含义以及导电织物的相关知识。

一、什么是CAS号？CAS号的全称是“化学抽象服务号”，是一种标识化学物质的编号系统，是国际权威的标准化学物质命名和编号体系。

CAS号被广泛应用于科学研究、化学生产、贸易、项目管理等方面。

二、导电织物的CAS号含义导电织物的CAS号为9011-05-6。

其中，“9011”代表的是纤维素腈纤维的CAS号起始代码。

“05”代表的是指纤维素腈纤维在化学体系中的碳碳链长度的单元数量。

“6”则是用于区别同一种化合物，但由于历史、生产过程或其他原因可能存在不同形态、异构体等。

三、导电织物的相关知识1.导电织物的主要原理是采用导电纤维或导电塑料对织物进行编织或涂覆，从而实现电流的传导。

2.导电纤维可以分为金属导电纤维和非金属导电纤维两种。

金属导电纤维主要包括金属丝、金属网等，非金属导电纤维包括碳纤维、导电聚合物等。

3.由于导电织物的制作需要考虑成本、稳定性、柔软性等方面的综合因素，因此其制作过程和制作材料也相对复杂。

4.导电织物可以广泛应用于智能织物、医疗器械、电子设备、军事护具等领域，为移动通讯、智能家居、人体生物监测等方面带来便利。

总的来说，导电织物是一种具有广泛应用前景的新型材料。

了解导电织物的CAS号以及其科学原理与应用前景，有助于我们更深入地了解这一领域的研究进展和市场前景。
