永磁同步电机的原理及结构
第一章永磁同步电机的原理及结构
1.1永磁同步电机的基本工作原理
永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构
永磁同步电机主要是由转子、端盖、及定子等各部件组成的。一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。 1
图1-1
面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。并且这种类型的永磁同步电机更加容易被设计师来进行对其的优化设计，其中最主要的方法是设计成近似正弦的分布把气隙磁链的分布结构，将其分布结构改成正弦分布后能够带来很多的优势，例如它所带来的负面效应，能减小磁场的谐波以及应用以上的方法能够很好的改善电机的运行性能。插入式结构的电机之所以能够跟面贴式的电机相比较有很大的改善是因为它充分的利用了它设计出的磁链的结构有着不对称性所生成的独特的磁阻转矩能大大的提高了电机的功率密度，并且在也能很方便的制造出来，所以永磁同步电机的这种结构被比较多的应用于在传动系统中，但是其缺点也是很突出的，例如制作成本和漏磁系数与面贴式的相比较都要大的多。嵌入式的永磁同步电机中的永磁体是被安置在转子的内部，相比较而言其结构虽然比较复杂，但却有几个很明显的优点是毋庸置疑的，因为有以高气隙的磁通密度，所很明显的它跟面贴式的电机相比较就会产生很大的转矩；因为在转子永磁体的安装方式是选择嵌入式的，所以永磁体在被去磁后所带来的一系列的危险的可能性就会很小，因此电机能够在更高的旋转速度下运行但是并不需要考虑转子中永磁体是否会因为离心力过大而被破坏。
为了体现永磁同步电机的优越性能，与传统异步电机来进行比较，永磁同步电机特别是最常用的稀土式的永磁同步电机具有结构简单，运行可靠性很高；体积非常的小，质量特别的轻；损耗也相对较少，效率也比较高；电机的形状以及大小可以灵活多样的变化等比较明显的优点。正是因为其拥有这么多的优势所以其应用范围非常的广泛，几乎遍及航空航天、国防、工农业的生产和日常生活等的各个领域。永磁同步电动机与感应电动机相比，可以考虑不输入无功励磁电流，因此可以非常明显的提高 2 其功率因素，进而减少了定子上的电流以及定子上电阻的损耗，而且在稳定运行的时候没有转子电阻上的损耗，进而可以因总损耗的降低而减小风扇（小容量的电机甚至可以不用风扇）以及相应的风磨损耗，从而与同规格的感应电动机相比较其效率可以提高2-8个百分点。
1.3永磁同步电机的数学特性
先对永磁同步电机的转速进行研究，在分析定子和转子的磁动势间的转速关系时，n假定转子的转速为min,/r所以转子的磁动势相应的转速也为 n r/min，所以定子的电流相应的频率是f=60pn,因为定子旋转的磁动势的旋转速度是由定子上的电流产生的，所以应为
npnppf606060n1 (1.1)
可以看出转子的旋转速度是与定子的磁动势的转速相等的。
对于永磁同步电机的电压特性研究，可以利用电动机的惯例来直接写出它的电动势平衡方程式
qqddxIjxI••••jEU0 （1.2）
对于永磁同步电机的功率而言，同样根据发电机的惯例能够得到永磁同步电机的电磁功率为
2sin112sinP20dqdMxxUmxUEm （1.3）
对于永磁同步电机的转矩而言，在恒定的转速下1 ，转矩和功率是成正比的，所以可以得到以下公式
3 2sin112sinT12101dqdMxxmUxmUEP （1.4）
4 第二章 永磁同步电机物理模型开环仿真
2.1永磁同步电机模块及仿真
下面对永磁同步电机物理模型的开环进行仿真，在仿真之前先介绍各个单元模块，以便于对模型进行更好的仿真。
2.1.1物理单元模块
逆变器单元，逆变是和整流相对应的，它的主要功能是把直流电转变成交流电。逆变可以被分为两类，包括有源逆变以及无源逆变。其中有源逆变的定义为当交流侧连接电网时，称之为有源逆变；当负载直接与交流侧相连时，称之为无源逆变。
以图2-1的单相桥式逆变电路的例子来说明逆变器的工作原理。
S1S2S3S4Uo负载ioUd
图2-1逆变电路
图2-1中S1-S4为桥式电路的4个臂，它们是由电力电子器件及其辅助电路组成的。当开关S1、S4闭合，S2、S3断开时，负载电压u0为正；当S1、S4断开，S2、S3闭合时，u0为负，其波形如图2-2所示。 5 Uot1t2iot
图2-2逆变电路波形
通过这个方法，就可以把直流电转变成交流电，只要改变两组开关相应的切换频率，就可以改变交流电的输出频率。这就是逆变器的工作原理。
当负载是电阻时，负载电流i0和电压u0的波形是相同的，相位也相同。当负载是阻感时，i0的基波相位滞后于u0的基波，两者波形的形状也不同，图2-2给出的是阻感负载时的i0的波形。设t1时刻断开S1、S4，同时合上S2、S3，则u0的极性立刻变为负的。但是，正是因为负载中存在着电感，其中的电流极性仍将维持原来的方向而不能立刻改变。这时负载电流会从直流电源负极而流出，经过S2、负载和S3再流回正极，负载电感中储存的能量会向直流电源发出反馈信号，负载电流要逐渐减小，到t2时刻降到零，之后i0才开始并反向增大。S2、S3断开，S1、S4闭合时的情况类似。上面是S1-S4均为理想开关时的分析，实际电路的工作过程要比这更复杂一些。
逆变电路根据直流侧电源性质的不同可以被分为两种：直流侧为电压源的称为电压型逆变电路；直流侧为电流源的称为电流型逆变电路。它们也分别被称为电压源逆变电路和电流源逆变电路。
三相电压型逆变电路是由三个单相逆变电路而组成的。在三相逆变电路中三相桥式逆变电路应用的最为广泛。如图2-3所示的三相电压型桥式逆变电路IGBT是采用作为开关器件的，因此可以很明显的看出它是由三个半桥逆变电路组成的。 6 V1VD1V3V5V4V6V2VD3VD5VD4VD6VD2UVWNN’2Ud2dU图2-3三相电压型桥式逆变电路
如图2-3所示的电路的直流侧一般只用一个电容器就可以了，但是为了方便分析，画出了串联的两个电容器并且标出假想的中点N，。单相半桥和全桥逆变电路是具有很多相似点的，三相电压型桥式逆变电路也是以180度的导电方式作为其基本的工作方式，同一半桥上下两个臂交替着导电，每相之间开始导电的角度以120度相错开。这样在任何时候，将会有三个桥臂同时导通。也可能是上面一个下面两个，也可能是上面两个下面一个同时导通。它之所以被称为纵向换流是因为每次换流都是在同一相上的两个桥臂之间互换进行。
逆变器的参数设置如图2-4所示
7
图2-4逆变器模块参数设置
六路脉冲触发器模块，如图2-5所示
8 图2-5六路脉冲触发器模块
同步六路脉冲发生器模块可用于很多领域。六路脉冲触发器的主要部分是六个晶闸管。该模块的输出是一个六脉冲单独同步的六晶闸管电压矢量。下面的图表显示了一个0度的α角的六路脉冲。如图2-6所示
图2-6六路脉冲触发器输出的脉冲
aipha_deg
输入一个发射信号，以度的形式。该输入可以连接到一个恒定的模块或者它可以连接到控制系统来控制发电机的脉冲
AB、BC、CA
为输入的ABC三相的线电压
Freq
频率的输入端口，这种输入应该连接到包含在赫兹的基本频率，恒定的模块。
Block
六路脉冲触发器的参数设置如图2-7所示 9
图2-7六路脉冲触发器参数设置
2.1.2永磁同步电机模型仿真结果 10
图2-8整体开环仿真框图
本文在基于Matlab下建立了永磁同步电机的开环电机模型的仿真。
PMSM的参数设定为：电机的额定电压为220V，额定电流为3A，额定机械转速为3000 rpm,极对数为2，电磁输出功率为900W,定子阻抗为4.3Ω，直轴感抗为0.027H,交轴感抗为0.067H，漏磁通λf为0.272wb，转动惯量J为0.00179kgm2,粘滞摩擦系数B为0。
得到的仿真结果图如图2-9所示
11 00.511.522.533.544.55050100150200250300350400
图2-9电机转速曲线
从图中的曲线可以看出，电机转速给定值为3000N（pm），从电机起动开始，速度逐渐上升，达到给定值需要的时间比较长，换句话说就是电机的响应时间较长，而且在达到稳定值附近时的转速波动也比较大，可能是因为永磁同步电机的内部结构很复杂，也可能是跟电机没有任何控制有关，希望在搭建了速度转矩双闭环控制后的转速的响应时间能缩短，达到给定值附近时的上下波动能减小
转矩的结果如图2-10所示
00.511.522.533.544.55-20-1001020
data1
图2-10永磁同步电机转矩曲线
永磁同步电动机的工作原理
永磁同步电动机的工作原理
永磁同步电动机是一种利用永磁体产生磁场与电流产生的磁场之间的相互作用来实现电动机工作的电机。其工作原理如下：
1. 永磁体磁通产生：在永磁同步电动机内，通过一组永磁体（通常为强大的永磁体磁铁）产生持久稳定的磁通，这个磁场是固定的，不需要外部电源。
2. 定子产生旋转磁场：在电动机的定子中通过三相交流电源输入三相电流，产生旋转磁场。这个旋转磁场的频率和大小由输入电源的电压和频率决定。
3. 磁场相互作用：永磁体产生的稳定磁场与旋转磁场相互作用产生转矩。旋转磁场的磁场分布会推动永磁体内的磁场旋转，从而使电动机动起来。
4. 运动控制：通过控制电动机输入的电流频率和幅值，可以调整旋转磁场的磁场分布，实现对电动机运动的控制。通过调整电流频率和幅值，可以改变磁场相互作用的方式，从而实现调速、定位等功能。
总结起来，永磁同步电动机的工作原理是通过永磁体产生的稳定磁场与电流产生的旋转磁场相互作用，从而产生转矩，驱动电动机工作。控制电流的频率和幅值可以实现对电动机运动的精确控制。
永磁同步电机和交流异步电机的工作原理
永磁同步电机和交流异步电机的工作原理
永磁同步电机和交流异步电机是两种广泛应用于工业和家庭领域的电机。它们的工作原理有所不同，各有优缺点。本文将详细介绍这两种电机的工作原理，以便读者更好地了解它们的特性和应用场景。
一、永磁同步电机工作原理
永磁同步电机是一种基于永磁体励磁的同步电机。它主要由定子、转子和轴承等部分组成。定子通常由硅钢片叠成，用来产生交流电场；转子则由永磁体构成，可在定子电场的作用下产生旋转力矩。
工作时，永磁同步电机首先通过电源将交流电输入定子，以产生旋转的磁场。这个旋转磁场会与转子中的永磁体相互作用，产生旋转力矩。这个力矩会使转子跟随定子磁场旋转，实现电机的转动。
二、交流异步电机工作原理
交流异步电机是一种感应电机，其工作原理基于电磁感应定律。它主要由定子、转子和气隙等部分组成。定子由硅钢片叠成，用来产生旋转磁场；转子则由导条和端环组成，可在定子磁场的作用下产生感应电流。
工作时，交流异步电机首先通过电源将交流电输入定子，以产生旋转的磁场。这个旋转磁场会与转子中的导条相互作用，产生感应电流。这个电流会产生一个相反的磁场，与定子磁场相互作用，产生旋转力矩。这个力矩会使转子跟随定子磁场旋转，实现电机的转动。
三、对比分析
1.特点对比
永磁同步电机具有效率高、体积小、重量轻、损耗小等优点，因此在节能方面具有显著优势。同时，由于采用了永磁体励磁，它还具有宽广的调速范围和优异的动态性能。然而，永磁同步电机的制造成本较高，且在高温、高湿等恶劣环境下容易出现退磁现象。
交流异步电机结构简单、坚固耐用、成本较低，因此在一些特定应用场景中具有不可替代的优势。此外，交流异步电机还具有较好的耐高温、高湿等环境的能力。然而，由于采用了感应原理，它的效率相对较低，体积和重量也较大。
2.应用场景对比
永磁同步电机适用于需要高效率、小体积、轻重量和优动态性能的应用场景，如电动汽车、电梯、压缩机等。此外，在风力发电、太阳能发电等新能源领域，永磁同步电机也有着广泛的应用。
变频永磁电机工作原理简述
变频永磁电机工作原理简述
1.工作原理：
永磁同步电机的工作原理是利用定子上的三相绕组产生旋转磁场，而转子上的永磁体则产生磁场与之同步旋转。当定子上的电流通过三相绕组时，会产生磁场转动，而转子上的永磁磁场受到定子磁场的作用会同步旋转，从而达到驱动电机运转的目的。
变频器的工作原理是通过变频器将交流电源的频率和电压进行转换。变频器通过将输入的交流电源信号进行整流、滤波和变频等处理，输出与电机匹配的电流和频率，从而实现对电机的精确控制。变频器可以通过控制输出电压和频率来调节电机的转速和扭矩。
2.结构：
定子是电机的固定部分，通常由铁心、绕组和定子槽等组成。定子上的绕组通过电流产生旋转磁场。
转子是电机的旋转部分，通常由铁心和永磁体等组成。转子上的永磁体产生磁场与定子磁场同步旋转。
永磁体是电机的核心部分，通常采用稀土磁材料制成。永磁体的磁场与定子磁场相互作用，使转子随之旋转。
变频器是控制电机转速和扭矩的关键装置，通过调节输出频率和电压来实现对电机的精确控制。
3.应用：
工业应用：在工业生产中，变频永磁电机广泛应用于风力发电机组、压缩机、水泵、风机、输送机、切割机等机械设备。 交通运输：在交通运输领域，变频永磁电机广泛应用于电动汽车、电动自行车、电动摩托车、电动船舶等交通工具。
家用电器：在家用电器领域，变频永磁电机广泛应用于空调、冰箱、洗衣机、电视、风扇等家用电器。
新能源应用：在新能源领域，变频永磁电机广泛应用于太阳能发电、风能发电等新能源装置。
总结：
永磁同步电机详细讲解
永磁同步电机详细讲解
永磁同步电机是一种使用永磁体作为励磁源的同步电机。相比传统的感应电机，永磁同步电机具有更高的效率和更好的动态响应特性。本文将详细介绍永磁同步电机的工作原理、结构特点及应用领域。
一、工作原理
永磁同步电机的工作原理基于磁场的相互作用，在电机内部的定子和转子之间形成电磁耦合。定子上的三相绕组通电时产生旋转磁场，而转子上的永磁体则产生恒定的磁场。由于磁场的相互作用，转子会受到定子磁场的作用力，从而实现转动。
二、结构特点
永磁同步电机的结构相对简单，主要包括定子、转子和永磁体。定子是电机的固定部分，通常由铜线绕成的线圈组成。转子则是电机的旋转部分，通常由永磁体和铁芯构成。永磁体通常采用稀土永磁材料，具有较高的磁能密度和磁能积。
三、应用领域
永磁同步电机在工业和交通领域有广泛的应用。在工业领域，它常被用于驱动压缩机、泵和风机等设备，因为它具有高效率和良好的负载适应性。在交通领域，永磁同步电机被广泛应用于电动汽车和混合动力汽车中，以实现高效率和低排放。
在电动汽车中，永磁同步电机可以提供高效的动力输出，使汽车具有更长的续航里程和更好的加速性能。同时，由于永磁同步电机没有电刷和换向器等易损件，可靠性也较高。在混合动力汽车中，永磁同步电机可以与发动机协同工作，实现能量的高效转换和回收。
永磁同步电机还被应用于风力发电和太阳能发电等可再生能源领域。它可以将风能或太阳能转化为电能，并提供给电网使用。
永磁同步电机具有高效率、良好的动态响应特性和可靠性高的特点，因而在工业和交通领域得到了广泛应用。随着科技的不断进步，永磁同步电机的性能还将进一步提升，为人们的生活和工作带来更多便利。
永磁同步电机控制系统结构原理
永磁同步电机控制系统结构原理
永磁同步电机控制系统由以下几个主要部分组成：
1. 传感器：用于测量电机的运行参数，如转速、电流、电压等。常用的传感器包括转速传感器、电流传感器、电压传感器等。
2. 控制器：根据传感器测量的数据，计算出电机的控制信号。控制器的类型有很多，常用的控制器包括矢量控制器、直接转矩控制器等。
3. 执行器：将控制器的控制信号转换为电机能够接受的形式。常用的执行器包括逆变器、电机等。
永磁同步电机控制系统的结构原理如下：
传感器测量电机的运行参数。
控制器根据传感器测量的数据，计算出电机的控制信号。
执行器将控制器的控制信号转换为电机能够接受的形式。
电机根据执行器输出的控制信号进行运行。
永磁同步电机控制系统可以实现电机的速度、转矩、位置等参数的控制。控制系统的性能将直接影响电机的运行性能和效率。
永磁同步电机控制系统的控制策略有很多，常用的控制策略包括：
矢量控制：将电机的转子坐标系转换为定子坐标系，并在定子坐标系下进行控制。矢量控制具有良好的控制性能，可以实现电机的快速、精准控制。
直接转矩控制：直接对电机的转矩进行控制。直接转矩控制具有较高的控制速度，可以实现电机的快速响应。

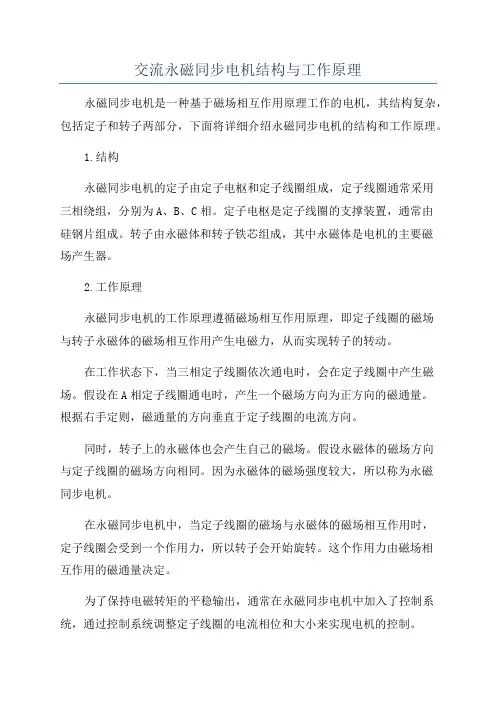

交流永磁同步电机结构与工作原理
交流永磁同步电机结构与工作原理
永磁同步电机是一种基于磁场相互作用原理工作的电机，其结构复杂，包括定子和转子两部分，下面将详细介绍永磁同步电机的结构和工作原理。
1.结构
永磁同步电机的定子由定子电枢和定子线圈组成，定子线圈通常采用三相绕组，分别为A、B、C相。定子电枢是定子线圈的支撑装置，通常由硅钢片组成。转子由永磁体和转子铁芯组成，其中永磁体是电机的主要磁场产生器。
2.工作原理
永磁同步电机的工作原理遵循磁场相互作用原理，即定子线圈的磁场与转子永磁体的磁场相互作用产生电磁力，从而实现转子的转动。
在工作状态下，当三相定子线圈依次通电时，会在定子线圈中产生磁场。假设在A相定子线圈通电时，产生一个磁场方向为正方向的磁通量。根据右手定则，磁通量的方向垂直于定子线圈的电流方向。
同时，转子上的永磁体也会产生自己的磁场。假设永磁体的磁场方向与定子线圈的磁场方向相同。因为永磁体的磁场强度较大，所以称为永磁同步电机。
在永磁同步电机中，当定子线圈的磁场与永磁体的磁场相互作用时，定子线圈会受到一个作用力，所以转子会开始旋转。这个作用力由磁场相互作用的磁通量决定。
为了保持电磁转矩的平稳输出，通常在永磁同步电机中加入了控制系统，通过控制系统调整定子线圈的电流相位和大小来实现电机的控制。 综上所述，永磁同步电机的工作原理是通过定子线圈和转子永磁体之间的磁场相互作用产生电磁力，从而实现电机的转动。通过控制系统可以实现电机的启动、停止和调速等操作。
简述永磁同步电机的结构
简述永磁同步电机的结构
永磁同步电机是一种利用永磁体产生磁场的电机，其结构包括定子和转子两部分。
第一，定子部分：
定子是永磁同步电机的固定部分，通常由外壳、定子铁心和定子绕组组成。
1. 外壳：定子的外壳是保护定子部分的外部结构，通常采用金属材料，如铝合金等。
2. 定子铁心：定子铁心是定子的主要机械支撑结构，通常由硅钢片叠装而成，以减小磁阻，提高能效。
3. 定子绕组：定子绕组是定子的主要电磁部分，由若干匝的绕组线组成。绕组线一般采用高导磁性、低电阻的铜线，通过定子铁心的槽槽来保持形状和位置。
第二，转子部分：
转子是永磁同步电机的旋转部分，通常由转子铁心和永磁体组成。
1. 转子铁心：转子铁心是转子的主要机械支撑结构，通常由硅钢片叠装而成，以减小磁阻，提高能效。
2. 永磁体：永磁体是永磁同步电机的核心部分，它能够产生恒定的磁场。常见的永磁体材料有钕铁硼(NdFeB)、钴磁铁(CoFe)等。永磁体通常安装在转子铁心上，通过磁场与定子绕组的磁场相互作用，达到转子的运动。
除了上述主要结构以外，永磁同步电机还包括定位传感器、轴承、连接线等次要结构部分。
1. 定位传感器：定位传感器用于检测转子的位置和角度，以实现精确的电机控制。常见的定位传感器包括霍尔元件、编码器等。
2. 轴承：轴承用于支撑转子的旋转，通常采用滚珠轴承或滑动轴承，以减小摩擦阻力，提高电机的运行效率和稳定性。
3. 连接线：连接线用于连接定子绕组和外部电源或控制电路，通常采用导电性能好、耐高温、耐腐蚀的导线材料。
参考内容：
- 《电机与拖动》（第五版），刘正湧、郭昱辉、王星星，中国电力出版社，2017年
- 《电力电子技术基础与应用》（第三版），徐宇、刘臣、吴中华等，机械工业出版社，2019年
- 《永磁同步电机理论与应用》（第二版），蒋皓、吴冬梅等，中国电力出版社，2018年
- 《电力电子技术概论》（第三版），蔡晓明、胡明等，机械工业出版社，2015年
爪极永磁同步电机原理
爪极永磁同步电机原理
爪极永磁同步电机是一种采用永磁材料作为励磁源的同步电机。它的原理基于电流与磁场的相互作用，实现了电流和磁场之间的同步运动。
爪极永磁同步电机由定子和转子两部分组成。定子上通常有三相绕组，通过交流电源供给电流。转子上安装了具有特殊形状的永磁体，产生一个恒定的磁场。当定子上的电流在绕组中流动时，产生的磁场与转子上的永磁体磁场相互作用，引起转子产生旋转运动。
爪极永磁同步电机采用了一种特殊的转子结构，被称为“爪极”结构。转子的磁极形状呈现出爪子状，与定子绕组的磁场相互作用时，能够产生较大的磁力和转矩。
根据磁场的分布形式，爪极永磁同步电机可以分为表面磁场型和埋磁型两种。表面磁场型的电机磁极部分直接暴露在转子表面上，而埋磁型的电机磁极则埋入转子内部。两者都能产生较大的转矩，并具有高效、高功率密度等优点。
总之，爪极永磁同步电机通过磁场与电流之间的相互作用实现电能转换为机械能，具有高效、高性能、高功率密度等特点，广泛应用于各种电动机械设备中。
永磁同步电机控制系统结构原理 2
永磁同步电机控制系统结构原理
永磁同步电机控制系统主要由控制器、永磁同步电机、检测装置等组成。其结构原理如下：
1.控制器：控制器是整个系统的核心，负责接收指令和控制电机的运行。控制器内部包含了控制算法和逻辑运算电路，可以对输入的指令进行解析和处理，并输出相应的控制信号。
2.永磁同步电机：永磁同步电机是系统的执行部分，负责将电能转换为机械能。电机的定子部分包含多个线圈，可以通过控制电流的相位和大小来改变电机内部的磁场分布，从而驱动电机旋转。
3.检测装置：检测装置负责检测电机的位置和速度等信息，并将这些信息反馈给控制器。控制器根据反馈信息调整控制算法，实现对电机的精确控制。
在运行过程中，控制器首先根据输入指令和电机状态信息，计算出电机的目标位置和速度。然后，控制器输出相应的控制信号，驱动电机旋转并改变电流相位和大小，使电机旋转至目标位置并保持恒速旋转。同时，检测装置实时检测电机的位置和速度信息，并将这些信息反馈给控制器。控制器根据反馈信息调整控制算法，实现对电机的精确控制。
永磁同步电机控制系统具有高精度、高效率、高可靠性等优点，广泛应用于伺服系统、数控机床、电动汽车等领域。
双绕组永磁同步电机
双绕组永磁同步电机
双绕组永磁同步电机是一种应用广泛的电机类型，具有高效率、高功率密度和精确控制等优点。本文将从工作原理、结构特点、应用领域等方面介绍双绕组永磁同步电机。
一、工作原理
双绕组永磁同步电机是一种通过永磁体产生磁场与定子绕组产生的旋转磁场相互作用，从而实现转子旋转的电机。其工作原理可以分为两部分，即定子磁场产生和转子运动。
在双绕组永磁同步电机中，定子绕组通电产生的磁场称为定子磁场，而永磁体产生的磁场称为转子磁场。当定子绕组通电时，产生的磁场使得定子磁场在空间中旋转。而转子磁场由永磁体产生，具有恒定的方向和大小。
定子磁场与转子磁场相互作用，产生转矩，驱动转子旋转。转子旋转的速度与定子磁场的旋转速度保持同步，因此称为同步电机。
二、结构特点
双绕组永磁同步电机的结构主要由定子、转子和永磁体组成。
定子是双绕组永磁同步电机的固定部分，通常由一组绕组和铁心构成。定子绕组通电产生磁场，使得定子磁场在空间中旋转。
转子是双绕组永磁同步电机的旋转部分，由永磁体和铁心构成。永磁体产生的磁场称为转子磁场，具有恒定的方向和大小。
永磁体是双绕组永磁同步电机的核心部件，其具有较高的磁场强度和稳定性。常见的永磁体材料有钕铁硼和钴铁氧体等。
三、应用领域
双绕组永磁同步电机具有高效率、高功率密度和精确控制等优点，因此在许多领域得到广泛应用。
1. 工业领域：双绕组永磁同步电机广泛应用于机床、风力发电、压缩机等工业设备中。其高效率和精确控制能力，可以提高设备的运行效率和稳定性。
2. 交通运输领域：双绕组永磁同步电机被广泛应用于电动汽车、混合动力汽车、高铁等交通工具中。其高功率密度和快速响应能力，可以提供足够的动力和加速性能。
3. 家电领域：双绕组永磁同步电机在家电领域中也有广泛应用，如空调、洗衣机、冰箱等。其高效率和低噪音特点，可以提供更好的用户体验。
4. 新能源领域：双绕组永磁同步电机在新能源领域中有着重要的应用，如风力发电和太阳能发电。其高效率和可靠性，可以提高能源利用效率和可持续发展能力。
