滚筒筛使用说明书
滚筒筛使用说明书
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
滚 筒 筛
使
用
说
明
书
一、简介
滚筒筛是通用筛分机械之一，它具有结构简便、操作简单，更换筛网可在一定范围内获取不同粒度的物料等特点。它适用不同颗粒物的分选。
二、工作原理与结构
滚筒筛的基本工作原理是：颗粒物随筛筒旋转至一定高度，由于重力作用被抛洒坠落，通过筛网过滤，形成筛分。
本滚筒筛为中间无轴式传动，动力端采用轴承支承在机架上，另一端采用托轮支承滚筒筒体。
其机构主要由传动部分、转筒、机架、托轮部分、筛上料料斗、筛下料料斗、防尘装置以及分料器等组成，筛网是钢丝编织网。筛孔的尺寸用户可根据工艺需要配置。排料护斗机架、滚筒机架、大底架之间采用焊接，方便运输和安装；设计时考虑到日后的维护和检修，两侧采用快开装置门，防尘装置采用了两部分的分体设计，此设计应方便了安装和维修。
三、安全操作规程
1、运转前的检查
检查电器设备及仪表是否完好。
打开检修门，检查滚筒筛内有无矿石或其他杂物，若有，必须清理干净后方可运行。
通过手动盘车旋转滚筒筛是否灵活，若有可通过调整螺栓进行调整。检查各螺栓有无松动或断缺。
检查各轴承座、变速箱润滑是否良好，油位是否适中，防护罩是否完好。
检查传动链条松紧是否适中。
2、 运行
滚筒筛必须空载启动。
启动后需观察出料是否正常，带正常后关闭密封隔离罩。
运行人员应每小时对设备进行巡检一次，检查出料粒径和有无漏料及扬尘情况。
检查电机、传动部件温升情况及是否有异响。
检查进、出料口是否有堵渣情况，如有应及时处理。
3、 停机
每次停机前必须确认滚筒内的物料全部筛分完毕后方能停机。
停机后对设备整机进行检查，发现异常需立即处理。
搞好设备和环境卫生，填好运行记录，做好交接班工作。
四、安装调试
1、本设备由我厂装配调试后成台供应.用户收到设备后,应与供方同时仔细检查,以便发现排出在运输过程中可能产生的不良问题.
2、设备安装、调试应注意事项:
(1)机器水平偏差要求不大于2毫米/米.
(2)设备所有机构不允许搭设其他物品,以免影响设备的强度与刚度.
(3)安装完毕后应清除安装工具等,筛筒内外不允许残留异物.
(4)设备所有紧固件应紧定牢固可靠,无松动现象,安装、调整妥当,进一步确认后,即可进行空载试车.
3、空载调试：
(1)无过激不正常异响.
(2)连续运转2小时,轴承温升不超过70摄氏度。
(3)确认空载试车无异常后即可进行负载试车。
4、负载试车
(1)应先启动设备，运转正常后方可均匀加载，直至满负荷。
(2)设备不得有过激的或显着的冲击声。
(3)设备连续运转8小时，轴承温升不超过70摄氏度。
(4)停车前先停止给料，待筛筒内物料完全排除后方可停车。
(5)符合上述条件即可投入生产使用。
(6)严禁在设备运转时进行调整。
五、设备的润滑与维护
1、经常注意，并及时做好设备各部位的润滑工作。保证机器的正常运转，延长设备的使用寿命。
2、本机采用的润滑脂为钙基润滑脂，减速机箱为220#齿轮油。初次起动应对机箱加油。
3、本机出厂前各需润滑部位都注满润滑脂。用户根据具体的使用工况确定润滑周期。设备本体共设有两处润滑部位，在头尾部的轴承座上。
4、设备润滑应在停车后进行，电机、减速机按其说明书。
5、严禁在设备运转时进行调整。
6、设备的维护
(1)设备应有专人看护管理
(2)设备的维护与维修必须在停车后进行。严禁在设备运转时进行维护与维修。
(3)设备管理，维护人员应经常巡视设备的运行情况，例如：各紧固件是否可靠，转动减是否转动灵活。班后必须清扫设备堵塞机构的污物。
7、设备的维护
机器正常运转后方可均匀投料，正常工作情况下，轴承的温升不应超过40摄氏度，最高温升不得超过70摄氏度超过上述温度时应立即停车，并查明原因，及时排除故障。停车前，应先停止加料，待筛筒内物料完全排出后方可关闭电动机。
六、注意事项
1、停机前应先停止进料，等筒体内物料出尽后，再切断电源。
2、严禁进料后启动机器，否则由于扭距过大，可能撕裂筛网，影响机器使用寿命。若因非正常情况停机，再次启动时，应将筒体内物料清理干净后再启动。
3、开机投料须均匀，严禁进料不均匀影响筛分质量。
正弦滚轴筛作业指导书
正弦滚轴筛作业指导书
正弦滚轴筛作业指导书是一份详细阐述正弦滚轴筛检修、调试、运行与维护工作的技术文件。以下是一份简要的正弦滚轴筛作业指导书：
一、检修工作
在进行检修工作前，应确保设备已完全停止运行，并断开电源，确保检修人员的人身安全。
清理设备表面的灰尘和杂物，检查设备各部件是否有损坏或磨损，如有需要及时更换。
检查滚轴筛的筛网是否有破损或堵塞，如有需要及时清理或更换。
检查滚轴筛的驱动装置是否正常，如电机、减速机等是否有异常声响或发热现象，如有需要及时处理。
检查设备的紧固件是否松动，如有需要及时紧固。
二、调试工作
在设备检修完成后，需要进行空载试车，检查设备各部件是否正常运行，如有异常及时处理。
在空载试车无误后，进行负载试车，观察设备的运行状况和处理效果，如有需要进行调整。
调试过程中，应注意观察设备的振动、噪音、温度等参数，确保设备在正常范围内运行。
三、运行与维护
在设备运行过程中，应定期检查设备的运行状况和处理效果，如有异常及时处理。
定期对设备进行维护保养，如清理筛网、更换润滑油等，确保设备的正常运行。
在设备长时间停机后，应重新启动前进行全面检查，确保设备无故障后再进行运行。
以上是正弦滚轴筛作业指导书的简要内容，具体操作还需根据设备型号和实际情况进行适当调整。同时，在进行检修、调试和运行维护工作时，应严格遵守安全操作规程，确保人员和设备的安全。
Interroll DL 系列电动滚筒 操作说明书
INSPIRED BY EFFICIENCY
操作说明书
Interroll 电动滚筒
DL 系列
版本 1.0 (12/2019) zh制造商
Interroll Trommelmotoren GmbH Opelstr. 3 41836 Hueckelhoven/Baal 德国 电话： +49 2433 44 610
内容我们认真编辑本文件中的内容，尽力确保信息的正确性、时效性和完整性。但我们不对这些信息提供任何形式的保证。对于与使用本文件相关的任何形式的损失和后续损失，我们明确不承担任何责任。我们保留随时变更以文档记录的产品和产品信息的权利。
著作权法/知识产权保护法文字、图片、图表和类似内容及其排列方式受著作权法和其他保护性法规的约束。禁止以任何形式复制、修改、传输或公布本文件的部分或全部内容。本文件的作用仅限于提供信息和按规定使用，不包括仿制相关产品的授权。本文件中包含的所有标识（受保护的商标，比如标志和企业名称）是 InterrollTrommelmotoren GmbH 或者第三方的财产，未经事先书面同意，禁止使用、复制或传播。
版本 1.0 (12/2019) zh
Interroll DL 系列电动滚筒
版本 1.0 (12/2019) zh3内容目录
操作说明书的使用提示....................................................6本操作说明书的内容...................................................6此操作说明书是产品的一部分...........................................6
安全....................................................................7技术发展最新水平.....................................................7按规定使用...........................................................7违规使用.............................................................7人员资质.............................................................8操作者............................................................8维修人员..........................................................8专业电工..........................................................8危险.................................................................8人身伤害..........................................................8电力..............................................................8油................................................................8旋转零件..........................................................8高温的电机部件....................................................8工作环境..........................................................9运行故障..........................................................9维护..............................................................9不正常的电机起动..................................................9与其他设备的接口.....................................................9
滚轴筛设计说明书
黑龙江八一农垦大学毕业论文（设计）

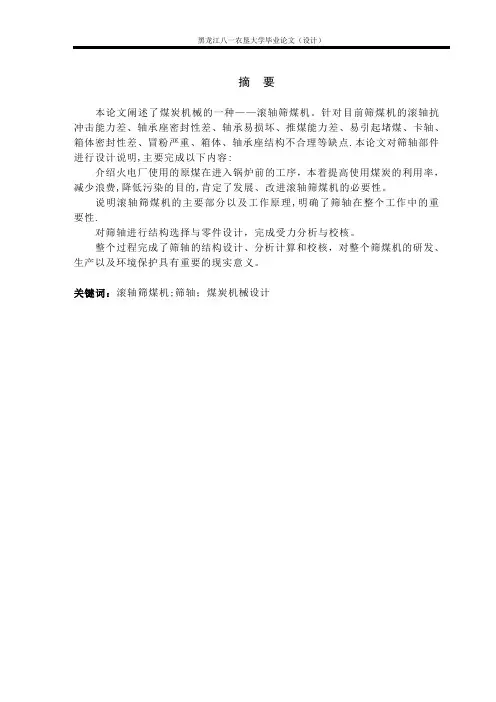

摘 要
本论文阐述了煤炭机械的一种——滚轴筛煤机。针对目前筛煤机的滚轴抗冲击能力差、轴承座密封性差、轴承易损坏、推煤能力差、易引起堵煤、卡轴、箱体密封性差、冒粉严重、箱体、轴承座结构不合理等缺点.本论文对筛轴部件进行设计说明,主要完成以下内容:
介绍火电厂使用的原煤在进入锅炉前的工序，本着提高使用煤炭的利用率，减少浪费,降低污染的目的,肯定了发展、改进滚轴筛煤机的必要性。
说明滚轴筛煤机的主要部分以及工作原理,明确了筛轴在整个工作中的重要性.
对筛轴进行结构选择与零件设计，完成受力分析与校核。
整个过程完成了筛轴的结构设计、分析计算和校核，对整个筛煤机的研发、生产以及环境保护具有重要的现实意义。
关键词：滚轴筛煤机;筛轴；煤炭机械设计
黑龙江八一农垦大学毕业论文（设计）
I Abstract
This paper described a mechanical coal — coal feeder roller screen. Screen
view of the current impact of coal machine roller poor, poor bearing seal, bearing
easily damaged, poor coal push and easy to cause blocking of coal, Spindleless，
tank tightness poor risk serious powder, box, bearing structure shortcomings, such
as unreasonable。 In this paper， axial parts of the screen design shows that the
following main elements:
Introduced the use of coal thermal power plant boiler before entering the
滚筒筛技术规范书
滚筒筛技术规范书
滚筒筛技术规范书1总则
1.1 本规范书适⽤于热电有限责任公司⼯程的输煤系统滚筒筛。它包括设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求。1.2 本规范书提出的是最低限度的技术要求，并未对⼀切技术细节作出规定，也未充分引述有关标准和规范的条⽂。卖⽅应保证提供符合本规范书和现⾏⼯业标准的优质产品。1.3 如果卖⽅没有以书⾯⽅式对本规范书的条⽂提出异议，那么买⽅将认为卖⽅提出的产品完全符合本规范书的要求。
1.4 在签订合同之后，到卖⽅开始制造之⽇的这段时间内，买⽅有权提出因规范、标准和规程发⽣变化⽽发⽣的⼀些补充修改要求，卖⽅应遵守这个要求，具体款项内容由供、需双⽅共同商定。1.5本规范书所使⽤的标准，如遇与卖⽅所执⾏的标准不⼀致时，按较⾼的标准执⾏。如果本规范书与现⾏使⽤的有关国家标准以及部颁标准有明显抵触的条⽂，卖⽅应及时书⾯通知买⽅进⾏解决。1.6 产品应在相应的⼯程或相似条件下有2家及以上运⾏并超过⼆年以上证明安全可靠。卖⽅所供产品必须满⾜设计院的现场安装布置要求。1.7设备采⽤的专利涉及到的全部费⽤均被认为已包含在设备报价中，卖⽅应保证买⽅不承担有关设备专利的⼀切责任。
1.8本技术规范书将作为合同附件和合同具有同等法律效⼒。
1.9本技术规范书中，以下空⽩部分由投标⽅填写。
2 技术条件
2.1. ⼯程概况
⼯程名称：热电有限责任公司⼯程
电⼚位置：
设计单位：
⼯程规模：本期⼯程建设规模为⼀台220t/h⾼温⾼压锅炉及2×50MW热⽹换热站。终期装机规模按2×220t/h锅炉+2×30MW背压机组考虑。2.2 ⼯程主要原始资料
2.2.1 ⽓象特征与环境条件（由业主补齐）
室外⽓象参数
冬季采暖室外计算温度℃
冬季通风室外计算温度℃
冬季空调室外计算温度℃
极端最低温度℃
⽇平均温度低于+5℃的天数 d
冬季室外平均风速m/s
冬季室外主导风向及频率
冬季室外⼤⽓压⼒hPa
空⽓调节⽇平均温度℃
极端最⾼温度℃最热⽉平均相对湿度%
滚筒筛技术规范书 2
滚筒筛技术规范书
1
1总 则
1.1 本规范书适用于热电有限责任公司工程的输煤系统滚筒筛。它包括设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。卖方应保证提供符合本规范书和现行工业标准的优质产品。
1.3 如果卖方没有以书面方式对本规范书的条文提出异议，那么买方将认为卖方提出的产品完全符合本规范书的要求。
1.4 在签订合同之后，到卖方开始制造之日的这段时间内，买方有权提出因规范、标准和规程发生变化而发生的一些补充修改要求，卖方应遵守这个要求，具体款项内容由供、需双方共同商定。
1.5本规范书所使用的标准，如遇与卖方所执行的标准不一致时，按较高的标准执行。如果本规范书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，卖方应及时书面通知买方进行解决。
1.6 产品应在相应的工程或相似条件下有2家及以上运行并超过二年以上证明安全可靠。卖方所供产品必须满足设计院的现场安装布置要求。
1.7设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.8本技术规范书将作为合同附件和合同具有同等法律效力。
1.9本技术规范书中，以下空白部分由投标方填写。
2 技术条件
2.1. 工程概况
工程名称：热电有限责任公司工程
电厂位置：
设计单位：
工程规模：本期工程建设规模为一台220t/h高温高压锅炉及2×50MW热网换热站。终期装机规模按2×220t/h锅炉+2×30MW背压机组考虑。
2.2 工程主要原始资料
2.2.1 气象特征与环境条件（由业主补齐）
室外气象参数
冬季采暖室外计算温度 ℃ 2 冬季通风室外计算温度 ℃
冬季空调室外计算温度 ℃
滚筒筛分机安全操作规程
滚筒筛分机安全操作规程
第一条 认真执行《一般安全守则》。
第二条 作业前认真检查配电箱及各种安全防护装置是否完好。
第三条 作业中：
1、按顺序开启滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛分人员应站在安全位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第四条 作业后：
1、将电缆盘好后和配电箱放在安全位置。?
2、用专用工具清除机械设备上的煤炭和杂物。
圆筒筛使用说明书
圆筒筛使用说明书
SL系列圆筒筛 使 用 说 明 书
赣州金环磁选设备有限公司
2007年
目 录
一、用途 (1)
二、设备构造及工作原理 (1)
三、规格型号及技术参数 (2)
四、设备的维护保养 (3)
五、主要的备品备件 (4)
一、用途
SL系列圆筒筛适用于浓度小于50％的矿浆中粗颗粒及草屑等杂质的筛分，是为SLon磁选机配套设计的隔渣装置，可有效防止磁选机磁介质堵塞。本圆筒筛也适用于煤炭、冶炼、建材、化工等其它行业需要除渣的地方。本系列圆筒筛具有处理量大，占地小，对给矿粒度、浓度的波动适应性强，运动部件磨损小、故障率低，工作可靠、操作维护简便等优点。
图1. 圆筒筛结构原理图
1、不锈钢筛网
2、提渣板 3、冲洗水管、
4、收渣斗
5、进浆排渣管
6、传动机构
7、接矿斗
工作时，装配筛网的圆筒在传动机构的驱动下旋转，矿浆从进浆排渣管的左下部给入到筛网的圆周上。细粒矿物和水穿过筛网落入到接矿斗，沿管道自流至下一道工艺。粗粒部分被提渣板提至顶部被冲洗水冲入收渣斗排走。
1
三、规格型号及技术参数
SL系列圆筒筛规格型号及技术参数见表1。
表1 SL系列圆筒筛技术参数
* 除渣粒度根据实际筛分要求确定。
2
四、设备的维护保养
1. 圆筒筛托轮的作用是支持圆筒筛的重量，经常检查托轮是否旋转，
以保证良好润滑，降低机械磨损。
2. 经常检查筛网是否堵塞，有堵塞时应用胶管敲打干净或更换筛网。 3. 检查各润滑点油质是否清洁，定期加油。润滑制度见表2和图2。
图2. 圆筒筛润滑示意图
3
五、主要备品备件
表3 SL系列圆筒筛主要备品备件
表3 SL系列圆筒筛主要备品备件
4
滚筒筛分机安全操作规程 2
滚筒筛分机安全操作规程
第一条 认真执行《一般安全规则》。
第二条 操作前仔细检查配电箱和各种安全保护装置是否处于良好状态。
第3条 作业中：
1、依次打开滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源，并派专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛查人员应站在安全位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、当带式输送机在小范围内手动移动时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第4条 作业后：
1、缠绕后，将电缆和配电箱放在安全的地方。?
2、用专用工具清除机械设备上的煤和杂物。
GS型滚轴筛
GS 型 滚 轴 筛
使 用 说 明 书
牡丹江市东北电力设备有限责任公司
目 录
1.概述
2.特点
3.型号说明
4.机构原理
5.工作原理
6.筛轴的安装
7.试车运转
8.操作和维修
9.控制部分
1 概述: 国内火力发电厂燃烧的煤，绝大多数是没有经过筛分的原煤，粒度一
般在0－300毫米之间，原煤进入锅炉之前，需进行筛分破碎处理，目前国内适应大容量机组的筛分设备，虽然有震动筛、滚动筛、概率筛、滚轴波动筛等，但筛分效果欠佳，近年来国内大型电厂蓬勃发展，为了能适应大型电厂筛分的要求，我厂在等厚的工作原理基础上，吸收了现有各种类型筛子的特点和生产筛分设备厂家的合理意见，设计出了一种新型的香蕉滚轴筛，这种筛子具有处理量大、效率高、结构紧凑、能适应高水分的褐煤等特点。 2 特点：
2.1对煤种的适应性好、防堵煤、尤其对高水分褐煤，更能体现出优越
性。
2.2筛轴旋转用单机转动，整个筛面传动平稳可靠，噪音小。
2.3筛轴根据等厚原理布置。
2.4筛片采用ZG40Mn2钢，坚固耐磨，可提高寿命2－3倍，磨损后可直
接更换，检修方便。
2.5加设堵煤信号，起到安全保护作用。
2.6加设防磨板，可起保护和防堵作用。
2.7加设筛内旁路，利用小颗粒物料直接进入系统。
2.8配件统一，利于更换和检修。3 型号说明 G S ------- □ □
│ └------筛子 │ └------筛轴数
└-------------滚轴 └------------筛面宽度 4 结构组成：
滚轴筛结构由两部分组成：筛机主体和传动机构。
┌ 筛轴装配
┌筛机主体 ┼ 筛 箱 ┌ 主体底座
│ ├ 底 座 ┼ 筛轴底座
滚轴筛┤ └ 翻板装置 └ 减速器底座
│ ┌ 轨道电机
└传动机构 ┼ 联轴器
└ 减速器 5 工作原理： 煤经落煤管进入滚轴筛，筛轴按同一方向旋转，使物料延筛面向前运
动，同时起搅拌物料的作用。依据等厚筛分的主要特点：在筛分过程
滚筒筛操作维护检修规程
.
精选范本
滚筒筛操作维护检修规程
目 录
1 总 则
2 完好标准
3 操作规程
4 维护保养规程
5 检维修规程
6 试车与验收规程
1 总则
1.1 主体内容与适用范围：
1.1.1 本规程规定了滚筒筛的操作、维护保养、检维修、试车与验收的规程和管理制度。
1.1.2 本规程适用于全公司滚筒筛。
1.2 编写修订依据：
《滚筒筛使用说明书》
技术质量中心 设备操作规程、设备检维修规程和设备管理制度
2 完好标准 滚筒筛操作维护检修规程
文件编号 版本号
编制部门 发布日期 .
精选范本 2.1 零、部件：
2.1.1运行平稳、无异常振动、杂音等不正常现象，电流稳定。
2.1.2轴承温度稳定，其温升不超过35℃。
2.1.3筛分效果良好，符合工艺要求；
2.1.4轴承润滑符合规定要求。
2.2 运行性能：
2.2.1 设备润滑良好，润滑系统畅通，实行“五定”“三级过滤”；
2.2.2 运行平稳，无杂音；
2.2.3 筛分能力达到铭牌出力或额定能力
2.3 设备及环境：
2.3.1机台整洁，无油污杂物，无泄漏。
2.3.2安全防护装置齐全、牢固。
2.4 技术资料齐全准确，应具有：
2.4.1 设备档案，并符合公司设备管理制度要求；
2.4.2 定期状态监测及分析记录；
2.4.3 设备结构图及易损配件图；
3 滚筒筛操作规程
3.1 启动前
3.1.1检查电器设备是否完好。
3.1.2检查滚筒筛内有无其他杂物，若有，必须清理干净后方可运行。
3.1.3通过手动盘车旋转滚筒筛是否灵活，检查各螺栓有无松动或断缺。 .
精选范本 3.1.4检查各轴承座、变速箱润滑是否良好，油位是否适中，防护罩是否完好。
3.1.5检查传动齿轮润滑是否良好。
3.2 运行
3.2.1滚筒筛必须空载启动。
