GBT157882017土工合成材料宽条拉伸试验方法宣贯
土工布拉伸强度伸长率试验作业指导书
1、依据标准《土工布及其有关产品宽条拉伸试验》GB/T 15788-20052、范围本作业指导书规定了用宽条试样测定土工布及其有关产品拉伸性能的方法，适用于大多数土工布，包括机织土工布、非织造土工布、复合土工布、针织土工布和毡垫，也适用于土工格栅，但试样尺寸有可能需要调整。
3、职责3.1 材料检测部是本作业文件的执行部门。
3.2 材料检测部负责人负责检测试验过程控制，负责编制检测试验报告。
3.3 技术负责人负责审核检测试验报告。
3.4 材料检测部部门负责人负责检测试验过程资源配置。
3.5授权签字人批准检测试验报告。
4、仪器设备4.1 拉伸试验仪：等速伸长型（CRE）拉伸试验仪，符合GB/T 16825中的一级试验机要求。
其夹具应有足够宽度，以握持试样的整个宽度，并采取适当的办法限制试样的滑移或损伤。
注1：对于大部分材料宜使用压缩式夹具。
但对那些使用压缩式夹具出现过多的钳口断裂或滑移的材料，可采用绞盘夹具。
对于选择夹钳面而言，最基本的是能限制试样（特别是对强力土工布）的滑移。
4.2 伸长计：能够测量试样上两个标记点间的距离，对试样无任何损伤或滑移，应注意保证测量结果确实代表了标记点的真实动程。
伸长计包括力学、光学、红外或电学装置等。
伸长计的精度应不超过±1mm。
如果发现伸长计的应力-应变曲线出现不规则时，应舍弃该结果，对其他试样进行试验。
4.3 蒸馏水：仅为浸湿试样用，详见GB/T 6682。
4.4 非离子润湿剂：仅为浸湿试样用。
5、试验方法5.1 设定拉伸试验机试验开始前，将夹具隔距调至100mm±3mm，土工格栅除外。
选择试验机的负荷量程，使断裂强力在满量程负荷的10％～90％之间。
设定试验机的拉伸速度，使试样的伸长速率为隔距长度的20％/min ±5％/min。
若使用绞盘夹具，当每次试验开始时，应将绞盘中心隔距保持最小。
使用绞盘夹具应记录在试验报告中。
5.2夹持试样将试样对中地夹持在夹钳中。
土工布及其有关产品宽条拉伸试验方法
土工布及其有关产品宽条拉伸试验方法土工布及其有关产品宽条拉伸试验方法1原理将试样整个宽度夹持在拉伸试验机的夹具上，对试样进行拉伸直至试样断裂。
试样的抗拉伸性能由试验机的记录装置记录并计算。
对所有土工布及其有关产品，伸长速率固定为隔距长度的（20％±5）/min。
大多数土工布能用本方法进行试验。
但对于特殊土工布，例如高强土工布、网状物或由玻璃纤维制成的土工布，有可能需要一些技术修改，防止它们在夹具中滑移或因被夹具握持而受损。
本方法采用的试样宽度比长度大，这是本方法与其他方法测定织物抗拉伸性能方法的根本区别所在。
因为一些土工布在负荷作用下夹持范围内长度有收缩（颈缩）的趋势。
较大的宽度降低这些土工布的收缩影响，并可提供与所期望的土工布现场工作特性较为接近的指标。
各类土工布和土工格栅的基本试验，试样宽度为200mm，名义夹持长度为100mm。
当需要伸长率时，使用伸长计来跟踪试样的两个标记点来测量伸长。
两个标记点位于与外加负荷相平行的试样对称轴上，间隔60mm （试样对称中心的每边30mm）。
这个距离对于土工格栅可作修改，以便包含至少一排节点。
使用伸长计测定试样的伸长。
如果校准试验表明夹钳位移和伸长结果之间无显著差异，则可以通过夹钳位移测量伸长。
在此情况下，名义夹持长度就是上下夹钳距离，固定为100mm。
伸长率差异的显著性可根据GB/T 3361规定，用“学生”t分布在95%的置信度下确定。
2试样2.1试样数量在样品的纵向和横向各剪取至少5块试样。
2.2试样尺寸2.2.1制备每个试样至200mm±1mm的最终宽度（如可能应拆除边缘），并有足够的长度以满足夹钳隔距100mm。
其长度方向与外加拉伸力的方向平行。
当合适时，为控制滑移，可沿着试样的整个宽度，与试样长度方向垂直地画两条间隔100mm的标记线（不包括绞盘夹具）。
2.2.2对于机织土工布，将每块试样剪切至约220mm宽，然后再从试样两边拆去数目大致相等的边线以得到200mm±1mm的名义试样宽度。

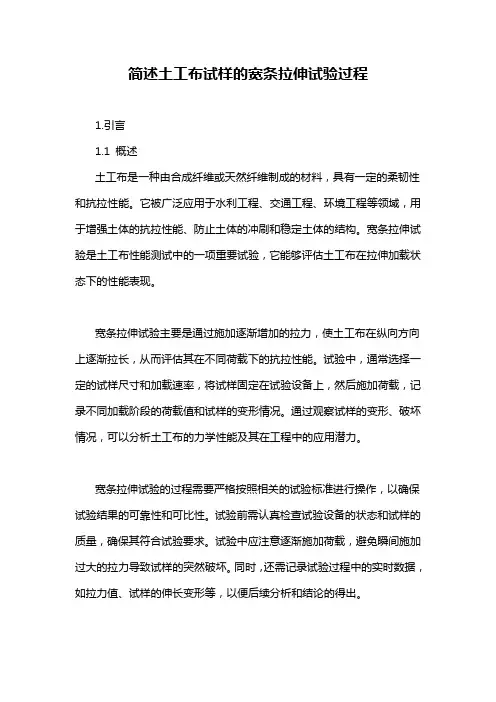

简述土工布试样的宽条拉伸试验过程
简述土工布试样的宽条拉伸试验过程1.引言1.1 概述土工布是一种由合成纤维或天然纤维制成的材料，具有一定的柔韧性和抗拉性能。
它被广泛应用于水利工程、交通工程、环境工程等领域，用于增强土体的抗拉性能、防止土体的冲刷和稳定土体的结构。
宽条拉伸试验是土工布性能测试中的一项重要试验，它能够评估土工布在拉伸加载状态下的性能表现。
宽条拉伸试验主要是通过施加逐渐增加的拉力，使土工布在纵向方向上逐渐拉长，从而评估其在不同荷载下的抗拉性能。
试验中，通常选择一定的试样尺寸和加载速率，将试样固定在试验设备上，然后施加荷载，记录不同加载阶段的荷载值和试样的变形情况。
通过观察试样的变形、破坏情况，可以分析土工布的力学性能及其在工程中的应用潜力。
宽条拉伸试验的过程需要严格按照相关的试验标准进行操作，以确保试验结果的可靠性和可比性。
试验前需认真检查试验设备的状态和试样的质量，确保其符合试验要求。
试验中应注意逐渐施加荷载，避免瞬间施加过大的拉力导致试样的突然破坏。
同时，还需记录试验过程中的实时数据，如拉力值、试样的伸长变形等，以便后续分析和结论的得出。
通过宽条拉伸试验，可以获得土工布在不同荷载下的应力-应变曲线，进而评估其在不同工程条件下的力学性能。
这些性能参数对于工程设计和材料选择具有重要的参考价值，能够帮助工程师和研究人员更好地应用土工布，并提高工程的稳定性和可靠性。
在本文中，我们将对土工布的宽条拉伸试验过程进行简述，重点介绍试验中的操作步骤、关键参数以及试验结果的分析。
通过对试验的详细描述，旨在为读者提供了解土工布性能测试的基本知识，促进土工布在工程领域的应用与研究。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章的结构对于读者来说非常重要，它能够帮助读者更好地理解文章的内容和逻辑。
本文将按照如下结构进行描述和介绍。
首先，引言部分会提供本文的相关背景信息和研究意义，介绍土工布试样的宽条拉伸试验过程。
引言部分将在1.1节中对该试验过程进行概述，带领读者了解试验的基本情况。
拉伸试验试验操作规程
一、金属材料室温拉伸试验方法 (2)二、试样的形状要求 (2)三、制样规范及弯曲要求 (3)四、拉伸试验操作 (4)五、弯曲试验原理 (5)六、弯曲试验操作 (6)七、冷弯试验结果的评定等级 (6)八、牌号和化学成份 (8)九、钢中的杂质元素及其影响 (9)十、钢号命名规则 (11)十一、弯曲试验原理 (12)十二、产品质量及标准 (14)十三、铁合金质量证明书 (16)一、拉伸试验操作1、试样准备（1）对试样进行外观检查，依照委托单顺序将试样排好，查对编号，并填写原始记录，如不符合制样规定者不列入试验，要求重新取样，对板状试样，挫掉试样所带毛刺。
（2）测量试样原始尺寸，圆试样直径d0用精度，0.01的千分尺测量，板坯试样和圆状试样都分别在标距长度的中部及两端处分三部分进行测量，圆形试样应在两个相互垂直方向上各测一次，取其平均值，选用三处测得横截面积中的最小值，计算试样的横截面积（保留四位有效数字）。
（3）试样的尺寸公差和形状公差应符合有关要求。
（4）根据横截面积，按要求打上相应长度的标距。
2、顺序开机运行软件，进入联机状态；3、进入试验窗口选择设置好的试验方案；4、设置好试验用户参数；5、装好合适的夹块，根据试样长度调整下横梁位置；6、启动油泵电机；7、先夹紧试样的一端，然后升降下横梁到合适的位置，力值清零，然后夹紧试样的别一端。
位移或变形值清零；8、点击试验窗口“运行”按钮，进入试验状态，顺时针旋转手动阀手轮进行加荷，直至试样断裂。
9、启动油泵，取下试样，再逆时针旋转手动阀手轮，使活塞退回到底，10、开、关机必须按照正确顺序进行：开机：显示器—打印机—计算机—DCS控制器—启动试验软件—液压源关机：液压源—退出试验软件—DCS控制器—计算机—显示器—打印机二、钢中的杂质元素及其影响在钢的冶炼过程中，不可能除尽所有的杂质，所以实际使用的碳钢中除碳以外，还含有少量的硅、磷、氧、氢、氮等元素，它们的存在，会影响钢的质量和性能。
(看)土工合成材料接头、接缝宽条拉伸试验
1
2
3
4
5
1
2
3
4
5
kN； kN；
纵向接头/接缝强度变异系数Cv= 横向接头/接缝强度变异系数Cv=
%； %；
同市同方园建设工程监测中心
料接头/接缝宽条拉伸试验记录表
合同号 编号 。
取样地点 试样描述
。 。
备注
大同市同方园建设工程监测中心
土工合成材料接头/接缝宽条拉伸试验记录表
工程名称 任务单号 试验日期 试验规程 评定标准 合同号 试验环境 试验设备 试验人员 复核人员 编号 。
试样名称及规格 工程部位 拉伸方向 纵向
ห้องสมุดไป่ตู้
取样地点 试样描述 横向
。 。
试样编号 无接头/接缝试样最大负荷 F'f(kN) 有接头/接缝试样最大负荷 Ff(kN) 试样名义宽度B(m) 1m宽度内试样拉伸单元数Nm 试样内拉伸单元数Ns 拉伸强度换算系数C 无接头/接缝试样拉伸强度测 值α f(kN/m) 无接头/接缝试样拉伸强度测 定值α f(kN/m) 有接头/接缝试样拉伸强度测 值Sf(kN/m) 有接头/接缝试样拉伸强度测 定值Sf(kN/m) 接头/接缝效率E(%) 纵向接头/接缝强度标准差σ = 横向接头/接缝强度标准差σ = 结论：
土工合成材料宽条拉伸试验方法
土工合成材料宽条拉伸试验方法土工合成材料宽条拉伸试验难不难？嘿，其实不难啦！先准备好试验设备，就像给战士准备好武器。
把土工合成材料裁剪成合适的宽条，这可是关键一步哦，可不能马虎。
然后把宽条夹在设备上，就像抓住了小怪兽。
接着慢慢施加拉力，看着材料一点点被拉伸，那场面可刺激啦！注意事项也不少呢，比如夹的时候要夹紧，不然材料会滑掉，那可就糟糕啦！还有拉力不能一下子太大，不然材料会被拉断，那不是白费力气嘛！
试验安全不？放心吧！只要操作正确，就不会有啥危险。
稳定性也不错哦，只要设备正常，试验结果就比较可靠。
那这试验有啥用呢？用处可大啦！可以检测材料的强度，就像给材料做体检。
在建筑、道路等领域都能派上大用场呢。
比如修马路的时候，用了质量好的土工合成材料，马路就会更结实，不容易坏。
这不是很好嘛！
说说实际案例吧。
有个工程队在修路的时候做了这个试验，选了质量好的材料。
结果路修好后，那叫一个坚固，走在上面稳稳当当。
土工合成材料宽条拉伸试验真的很有用哦！大家一定要重视起
来。
GBT2281XXXX宣贯材料之四金属拉伸试样的尺寸测量课件
≥0.5-2.0
0.005
≥2.0-10.0
0.01
≥10
0.05
1.1 量具或尺寸测量仪器的选择
原始横截面积测定准确度不仅仅与量具的分辨力有关，而且与其他因素也有关。 例如：量具的零点、量具砧面形状、试样表面、测量操作人员的熟练程度等。 正确选择和使用测量工具和提高人员测量操作技能，掌握测量方法，才能保证原始横截面积测定的准确性。
1.3 原始横截面积测定误差要求
弧形试样、管段试样略 其他横截面形状的试样：原始横截面积测定误差也应在±1%以内。 称重法：接近±1%以内。
1.4 其他相关尺寸测量误差要求
原始标距： ±1%以内 断后标距： ±0.25mm 断后最小横截面积： ±2%
1.5 钢筋试样的原始横截面积
1.5.1 螺纹钢筋 螺纹钢筋的产品标准大多规定试样采用“标称原始横截面积”（即名义原始横截面积），或规定用“标称原始直径”计算原始横截面积。所以，螺纹钢筋进行性能试验测定性能时，应按照产品标准要求，而不采用实测原始横截面积。
量具或尺寸测量仪器的准确度的选择，应满足原始横截面积测定准确度的要求，量具或尺寸测量仪器的分辨力是影响测定准确度的主要因素之一。 分辨力：指示装置对紧密相邻量值有效辨别的能力。一般认为模拟式指示装置的分辨力为其标尺分度值的一半，数字式指示装置的分辨力为末位数的一个字码。（JJG1001-1991）
1.1 量具或尺寸测量仪器的选择
1.2 测量部位与方法
在GB/T 228.1-2010附录B、D中规定： 如果试样的公差满足标准要求，原始横截面积可以用名义值，而不必通过实际测量再计算。反之，如果不满足要求，就必须对每个试样进行实际尺寸测量。 宜在试样平行长度中心区域以足够的点数测量试样的相关尺寸。 原始横截面积S0是平均横截面积，应根据测量的尺寸计算。
试验检测继续教育 土工合成材料-宽条拉伸试验方法解读
土工合成材料宽条拉伸试验用引伸计的测试精度应为显示器读数的（）。
A.±1% B.±2% C.±4% D.±6%答案:B您的答案：B题目分数：4此题得分：批注：第2题《土工合成材料宽条拉伸试验方法》（GB/T 15788-2017）标准实施日期是（）。
答案:D您的答案：D题目分数：3此题得分：批注：第3题预负荷伸长是在相当于（）最大负荷的外加负荷下所测的隔距长度（mm）的增加值。
% % % % 答案:B您的答案：B题目分数：3此题得分：批注：第4题土工合成材料宽条拉伸试验方法中抗拉强度的单位：（）。
m m 答案:A您的答案：A题目分数：3此题得分：批注：测定土工织物拉伸性能的试验是（）。
A.宽条拉伸试验 B.窄条拉伸试验 C.条带拉伸试验 D.接头/接缝宽条拉伸答案:A您的答案：A题目分数：3此题得分：批注：第6题对于伸长率超过5%的土工合成材料，设定试验机的拉伸速率，使试样的伸长速率为隔距长度的（）%／min。
±2 ±2 ±1 ±5答案:D您的答案：D题目分数：4此题得分：批注：第7题土工合成材料宽条拉伸试验要求每组有效试样（）块。
答案:B您的答案：B题目分数：4此题得分：批注：第8题对于单向土工格栅的宽条拉伸试验，每个试样的宽度不小于（），并具有足够长度满足夹钳隔距不小于100mm。
答案:D 您的答案：D题目分数：4批注：第9题土工合成材料宽条拉伸试验方法中湿态试样在取出（）min内完成测试。
答案:A您的答案：A题目分数：4此题得分：批注：第10题土工合成材料宽条拉伸试验方法中用于进行湿态试验的样品应浸入温度为（）的水中，浸泡时间应至少（），且足以使试样完全润湿，即在浸泡更长的时间后最大负荷或伸长率无显著差异。
A.（20±5）℃，12h B.（20±2）℃，24h C.（20±2）℃，12h D.（20±5）℃，24h 答案:B您的答案：B题目分数：4此题得分：批注：第11题土工合成材料宽条拉伸试验常用的夹钳类型有（）。
