湿度传感器的分类及特性
温湿度传感器参数
温湿度传感器参数温湿度传感器参数温湿度传感器是一种测量环境中温度和相对湿度的设备。
它们通常用于监测室内和室外环境中的气候条件，以便控制空调、加热和通风系统。
以下是有关温湿度传感器参数的详细信息。
一、测量范围温湿度传感器的测量范围是指它能够正确地读取的温度和湿度值的区间。
这个范围通常由两个数字表示，例如：0-100% RH 和 -40°C 到85°C。
这意味着该传感器可以在-40°C到85°C之间测量温度，并在0-100% RH之间测量相对湿度。
二、准确性准确性是指传感器读取值与实际值之间的差异程度。
这通常由一个百分比表示，并且与特定的环境条件有关。
在标准大气压下，一个具有±2%RH精度的传感器将在20°C时读取98%RH时实际上可能只有96%RH。
三、响应时间响应时间是指从环境发生变化到传感器检测到并显示变化所需的时间。
响应时间越短，传感器越能够快速反应环境变化。
这通常由秒数表示。
四、稳定性稳定性是指传感器在长期使用过程中的准确性和响应时间是否会发生变化。
稳定性越好，传感器的使用寿命就越长。
五、输出信号温湿度传感器可以产生不同类型的输出信号。
它们可以通过模拟电压输出或数字通信协议（如I2C或SPI）输出数据。
选择正确的输出类型将有助于确保与其他设备的兼容性。
六、尺寸和安装温湿度传感器可以有不同的尺寸和安装方式。
一些传感器可以直接插入电路板上，而其他一些需要固定在外壳中。
选择正确的尺寸和安装方式将有助于确保传感器适合所需的应用程序。
七、额外特性一些温湿度传感器具有额外特性，例如自动校准或防抖动功能。
这些特性可以提高传感器的准确性和可靠性，并使其更适合特定应用程序。
总结：以上是关于温湿度传感器参数的详细信息介绍。
了解这些参数对于选择正确的温湿度传感器非常重要，以确保传感器能够满足所需的应用程序要求。
在选择温湿度传感器时，需要考虑测量范围、准确性、响应时间、稳定性、输出信号、尺寸和安装以及额外特性等因素。
温湿度传感器的原理及应用
温湿度传感器的原理及应用温湿度传感器是一种用于测量环境中温度和湿度的装置，常见于气象、农业、仓储、制造业等领域。
本文将介绍温湿度传感器的原理和应用。
一、原理温湿度传感器的工作原理可以分为电阻式、电容式、热电偶式和表面声波式等多种类型。
下面分别介绍几种常见的原理。
1. 电阻式传感器电阻式传感器通过利用材料的温度和湿度敏感特性来测量环境中的温湿度。
常用的电阻式传感器有热敏电阻和湿敏电阻。
热敏电阻：热敏电阻的电阻值随温度的变化而变化，通过测量电阻值的变化可以推算出环境的温度。
湿敏电阻：湿敏电阻的电阻值随湿度的变化而变化，通过测量电阻值的变化可以推算出环境的湿度。
2. 电容式传感器电容式传感器通过测量电容的变化来得知温湿度的信息。
通常使用一对金属电极构成的电容器，在环境的温湿度变化时，电容的值会发生相应的变化，通过测量电容值的变化可以得知环境的温湿度。
3. 热电偶式传感器热电偶是利用两种不同金属的热电特性产生的热电势差来测量温度的装置。
通过测量热电偶之间的电势差，可以精确地得知环境的温度。
4. 表面声波式传感器表面声波式传感器采用封装有特殊材料的压电晶体，利用压电效应将输入的温湿度信号转化为表面声波的频率变化，通过测量频率的变化可以得知温湿度的信息。
二、应用温湿度传感器在各个领域有着广泛的应用，下面介绍几个常见的应用场景。
1. 气象领域气象预测是温湿度传感器在气象领域的主要应用之一。
通过安装在气象站、气球探测器等设备中的传感器，可以实时地测量和记录环境中的温度和湿度数据。
这些数据是气象预报和气候研究的重要依据。
2. 农业领域温湿度传感器在农业领域的应用主要是用于控制温室的温湿度环境。
通过实时监测温室内的温湿度变化，可以根据作物的需求进行相应的调控，提高产量和质量。
3. 仓储领域在仓储领域，温湿度传感器用于监测储存物品的温湿度，以确保物品在适宜的环境下保存。
特别是一些对温湿度要求较高的物品，如药品、食品等，通过传感器实时监测，可以防止物品的变质和损坏。
湿度传感器的应用
湿度传感器工作原理及应用人类的生存和社会活动与湿度密切相关。
随着现代化的实现，很难找出一个与湿度无关的领域来。
由于应用领域不同，对湿度传感器的技术要求也不同。
从制造角度看，同是湿度传感器，材料、结构不同，工艺不同．其性能和技术指标有很大差异，因而价格也相差甚远。
对使用者来说，选择湿度传感器时，首先要搞清楚需要什么样的传感器；自己的财力允许选购什么档次的产品，权衡好“需要与可能”的关系，不致于盲目行事。
我们从与用户的来往中，觉得有以下几个问题值得注意。
1．选择测量范围和测量重量、温度一样，选择湿度传感器首先要确定测量范围。
除了气象、科研部门外，搞温、湿度测控的一般不需要全湿程(0-100％RH)测量。
在当今的信息时代，传感器技术与计算机技术、自动控制拄术紧密结合着。
测量的目的在于控制，测量范围与控制范围合称使用范围。
当然，对不需要搞测控系统的应用者来说，直接选择通用型湿度仪就可以了。
下面列举一些应用领域对湿度传感器使用温度、湿度的不同要求，供使用者参考(见表1)。
用户根据需要向传感器生产厂提出测量范围，生产厂优先保证用户在使用范围内传感器的性能稳定一致，求得合理的性能价格比，对双方来讲是一件相得益彰的事情。
2、选择测量精度和测量范围一样，测量精度同是传感器最重要的指标。
每提高—个百分点．对传感器来说就是上一个台阶，甚至是上一个档次。
因为要达到不同的精度，其制造成本相差很大，售价也相差甚远。
例如进口的1只廉价的湿度传感器只有几美元，而1只供标定用的全湿程湿度传感器要几百美元，相差近百倍。
所以使用者一定要量体裁衣，不宜盲目追求“高、精、尖”。
生产厂商往往是分段给出其湿度传感器的精度的。
如中、低温段(0一80％RH)为±2％RH，而高湿段(80—100％RH)为±4％RH。
而且此精度是在某一指定温度下(如25℃)的值。
如在不同温度下使用湿度传感器．其示值还要考虑温度漂移的影响。
众所周知，相对湿度是温度的函数，温度严重地影响着指定空间内的相对湿度。
《湿度传感器》PPT课件
深圳市深新晖电子有限公司 湿度传感器
特点： 采用有机高分子材料的一种新型的湿度 敏感元件， 具有感湿范围宽，响应迅速，抗污染能力强， 无需加热清洗及长期使用性能稳定可靠等诸多特点。 湿度传感元件通过分布在底层电极之上的湿敏高分子， 形成湿度元件的电阻变化导致相关的湿度变化。
要求
掌握：湿度表示法 电解质湿度传感器 陶瓷湿度传感器 高分子湿度传感器
了解：湿度传感器的主要参数 湿度传感器的测量电路
进 入 夏 天 ，少 不了一 个热字 当头， 电扇空 调陆续 登场， 每逢此 时，总 会想起 那 一 把 蒲 扇 。蒲扇 ，是记 忆中的 农村， 夏季经 常用的 一件物 品。 记 忆 中 的故 乡 ， 每 逢 进 入夏天 ，集市 上最常 见的便 是蒲扇 、凉席 ，不论 男女老 少，个 个手持 一 把 ， 忽 闪 忽闪个 不停， 嘴里叨 叨着“ 怎么这 么热” ，于是 三五成 群，聚 在大树 下 ， 或 站 着 ，或随 即坐在 石头上 ，手持 那把扇 子，边 唠嗑边 乘凉。 孩子们 却在周 围 跑 跑 跳 跳 ，热得 满头大 汗，不 时听到 “强子 ，别跑 了，快 来我给 你扇扇 ”。孩 子 们 才 不 听 这一套 ，跑个 没完， 直到累 气喘吁 吁，这 才一跑 一踮地 围过了 ，这时 母 亲总是 ，好似 生气的 样子， 边扇边 训，“ 你看热 的，跑 什么？ ”此时 这把蒲 扇， 是 那 么 凉 快 ，那么 的温馨 幸福， 有母亲 的味道 ！ 蒲 扇 是 中 国传 统工艺 品，在 我 国 已 有 三 千年多 年的历 史。取 材于棕 榈树， 制作简 单，方 便携带 ，且蒲 扇的表 面 光 滑 ， 因 而，古 人常会 在上面 作画。 古有棕 扇、葵 扇、蒲 扇、蕉 扇诸名 ，实即 今 日 的 蒲 扇 ，江浙 称之为 芭蕉扇 。六七 十年代 ，人们 最常用 的就是 这种， 似圆非 圆 ， 轻 巧 又 便宜的 蒲扇。 蒲 扇 流 传 至今， 我的记 忆中， 它跨越 了半个 世纪， 也 走 过 了 我 们的半 个人生 的轨迹 ，携带 着特有 的念想 ，一年 年，一 天天， 流向长

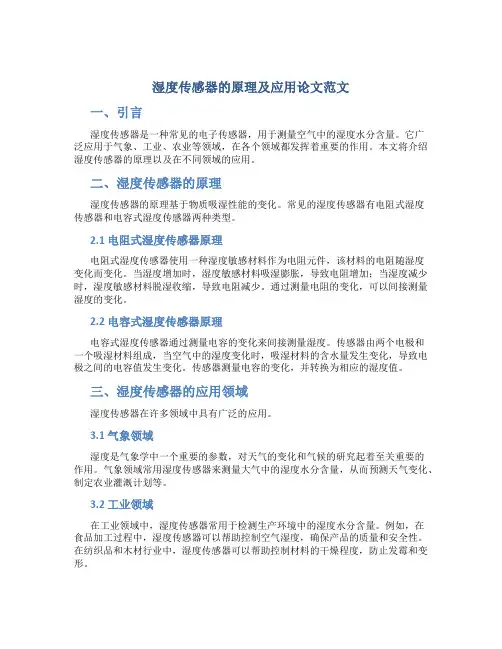

湿度传感器的原理及应用论文范文
湿度传感器的原理及应用论文范文一、引言湿度传感器是一种常见的电子传感器，用于测量空气中的湿度水分含量。
它广泛应用于气象、工业、农业等领域，在各个领域都发挥着重要的作用。
本文将介绍湿度传感器的原理以及在不同领域的应用。
二、湿度传感器的原理湿度传感器的原理基于物质吸湿性能的变化。
常见的湿度传感器有电阻式湿度传感器和电容式湿度传感器两种类型。
2.1 电阻式湿度传感器原理电阻式湿度传感器使用一种湿度敏感材料作为电阻元件，该材料的电阻随湿度变化而变化。
当湿度增加时，湿度敏感材料吸湿膨胀，导致电阻增加；当湿度减少时，湿度敏感材料脱湿收缩，导致电阻减少。
通过测量电阻的变化，可以间接测量湿度的变化。
2.2 电容式湿度传感器原理电容式湿度传感器通过测量电容的变化来间接测量湿度。
传感器由两个电极和一个吸湿材料组成，当空气中的湿度变化时，吸湿材料的含水量发生变化，导致电极之间的电容值发生变化。
传感器测量电容的变化，并转换为相应的湿度值。
三、湿度传感器的应用领域湿度传感器在许多领域中具有广泛的应用。
3.1 气象领域湿度是气象学中一个重要的参数，对天气的变化和气候的研究起着至关重要的作用。
气象领域常用湿度传感器来测量大气中的湿度水分含量，从而预测天气变化、制定农业灌溉计划等。
3.2 工业领域在工业领域中，湿度传感器常用于检测生产环境中的湿度水分含量。
例如，在食品加工过程中，湿度传感器可以帮助控制空气湿度，确保产品的质量和安全性。
在纺织品和木材行业中，湿度传感器可以帮助控制材料的干燥程度，防止发霉和变形。
3.3 农业领域农业领域对于湿度的要求较高，湿度传感器被广泛用于农业自动化系统中。
例如，在温室种植中，湿度传感器可以监测温室内的湿度水分含量，调节温室的通风和灌溉系统，提供适宜的生长条件。
在农田灌溉中，湿度传感器可以测量土壤湿度，帮助合理使用水资源和制定灌溉计划。
3.4 生活领域在生活领域，湿度传感器也有很多应用。
例如，智能家居系统中的湿度传感器可以监测室内湿度，根据湿度的变化调节室内空调系统，提供舒适的生活环境。
湿敏传感器
湿度传感器的主要参数
湿度传感器
4、特征量温度系数
反映湿度传感器在感湿特征量 ——相对湿度特性曲线随 环境温度而变化的特性。感湿特征量随环境温度的变化 越小，环境温度变化所引起的相对湿度的误差就越小。 在环境温度保持恒定时，湿度传感器特征量的相对变化 量与对应的温度变化量之比，称为特征量温度系数。
电阻温度系数(%/℃)=
电容温度系数(%/℃)=
R1 R2 100 R1T
C1 C2 100 C1T
ΔT——温度25℃与另一规定环境温度之差； R1(C1)——温度25℃时湿度传感器的电阻值(或电容值)； R2(C2)——另一规定环境温度时湿度传感器的电阻值(或电容值)。
湿度传感器的主要参数
湿度传感器
5、感湿温度系数
每种湿度传感器都有其感湿特征量，如电阻、电容等，通常用电 阻比较多。以电阻为例，在规定的工作湿度范围内，湿度传感器 的电阻值随环境湿度变化的关系特性曲线，简称阻湿特性。有的 湿度传感器的电阻值随湿度的增加而增大，这种为正特性湿敏电 阻器，如Fe3O4湿敏电阻器。有的阻值随着湿度的增加而减小， 这种为负特性湿敏电阻器，如TiO2－SnO2陶瓷湿敏电阻器。对于 这种湿敏电阻器，低湿时阻值不能太高，否则不利于和测量系统 或控制仪表相连接。
湿度传感器的主要参数
湿度传感器
7、电压特性
当用湿度传感器测量湿度时，所加的测试电压，不能 用直流电压。这是由于加直流电压引起感湿体内水分子 的电解，致使电导率随时间的增加而下降，故测试电压 采用交流电压。
Lg R /Ω
传感器的电阻与外 加交流电压之间的关系。可见， 测试电压小于5V时，电压对阻— —湿特性没有影响。但交流电压 大于15V时，由于产生焦耳热， 对湿度传感器的阻——湿特性产 生了较大影响，因而一般湿度传 感的使用电压都小于10V。
3.3湿敏传感器
一、湿度表示法 空气中含有水蒸气的量称为湿度，含有水蒸气的空气是一 种混合气体。主要有质量百分比和体积百分比、相对湿度和 绝对湿度、露点（霜点）等表示法。 1、质量百分比和体积百分比 质量为M的混合气体中，若含水蒸气的质量为m，则质量百 分比为：
m 100% M v 100% V
在体积为V的混合气体中，若含水蒸气的体积为v，则体积百 分比为：
电容—湿度特性 其电容随着环境温度的增加而增 加，基本上呈线性关系。
C/pF 350 （f=1.5MHZ）
300
250 200
0
50
100
相对湿度/%
电容—湿度特性
湿敏电容外形
现了湿度的测量。
2、半导瓷湿敏电阻 利用半导体陶瓷材料制成的陶瓷湿度传感器。具有许多优 点：测湿范围宽；工作温度高；响应时间较短；精度高；抗 污染能力强，工艺简单，成本低廉。
1－ZnO-LiO2-V2O5系 2－Si-Na2O-V2O5系 3－TiO2-MgO-Cr2O3系
2、半导瓷湿敏电阻 利用半导体陶瓷材料制成的陶瓷湿度传感器。具有许多优 点：测湿范围宽；工作温度高；响应时间较短；精度高；抗 污染能力强，工艺简单，成本低廉。 （1）结构
108 107
106
105 104
103
0
R(Ω)
RH(%) 20 40 60 80 100 120
3、湿敏电容
电容式高分子湿度传感器，其上部多孔质的金电极可使 水分子透过，水的介电系数比较大。感湿高分子材料的介
电常数并不大，当水分子被高分子薄膜吸附时，介电常数 发生变化。所以根据电容量的变化可测得相对湿度。
绝对湿度表示单位体积内，空气里所含水蒸气的质量，其定 义为： m ——待测空气中水蒸气质量； m v V ——待测空气的总体积； V ρv——待测空气的绝对湿度。
传感器技术及应用：湿度传感器
湿度传感器
图4-9 婴儿尿湿报警器电路原理图
30
湿度传感器
内容二 尿湿报警器的制作与调试 1. 制作准备 制作婴儿尿湿报警器所需元器件清单见表4-1。
31
湿度传感器 32
湿度传感器
2. 制作、调试过程 (1) 制作湿度传感器。 (2) 设计电路布局图。 (3) 焊接元器件。 (4) 检查。焊接完成后先自查，后请教师检查。 (5) 通电并调试电路。
24
湿度传感器
4. 红外吸收法 水分对波长为1.94 μm的红外射线吸收较强，并且可用几 乎不被水分吸收的1.81 μm波长作为参比。由上述两种波长的 滤光片对红外光进行轮流切换，根据被测物对这两种波长的 能量吸收的比值便可判断含水量。
25
湿度传感器
5. 微波吸收法 水分对波长为1.36 cm附近的微波有显著的吸收现象，它 比植物纤维对此波段的吸收要大几十倍。利用这一原理可构 成测木材、烟草、粮食、纸张等物质中含水量的仪表。采用 微波法要注意的是被测物料的密度对检测结果的影响。使用
37
湿度传感器
图4-12 敦煌莫高窟壁画
38
湿度传感器
本任务所使用的是AM1001湿度传感器模块，可以从网 上购买。湿度传感器模块是相对湿度传感器与电路一体化的 产品，如图4-13所示。
39
湿度传感器
图4-13 AM1001湿度传感器模块
40
湿度传感器 41
湿度传பைடு நூலகம்器
本任务要制作的电路实物图如图4-14所示，从电池正极 出来首先接三端稳压块7805，从7805出来后接AM1001的黄 色引线，黄色引线后接LED，其中AM1001的红、黑线分别 接电源正负极。
9
