激光损伤阈值
1 / 2
激光损伤阈值
Newport理波 原创
在光学实验和应用中，当选择光学元件时，一个很重要的因素是光学元件是否可以承受光辐
射带来的影响，这一点在高功率激光应用中尤为重要。光辐射对光学元件的损伤主要有三种
形式：一是因光吸收导致的热效应；二是短脉冲激光辐射下造成的介质击穿；三是超短脉冲
激光下，因极高的峰值功率而直接导致的物质化学键破坏。衡量一个光学元件承受光辐射能
力的参数是激光损伤阈值，代表元件可以承受的最大光功率密度（连续光源）或最大能量密
度（脉冲光源），常见单位分别是W/cm2
和J/cm2
。
本篇我们将对不同形式的激光光源对应的激光损伤阈值进行讨论。
连续激光对光学元件的损伤，主要是由光吸收形成的热效应造成的，损伤阈值由最高可承受
的激光功率密度表示。例如，计算一个功率为50mW的Nd:YAG激光器的功率密度，波长
1064nm，光束直径0.8 mm。首先，计算激光的光斑面积大小：
光斑面积= πr2
= 3.14 x (0.4 mm)2
= 5.024 x 10-3
cm2
然后计算功率密度，即每单位面积上的激光功率：
功率密度
= 激光功率/ 光斑面积=9.95 W/cm2
把它与光学元件的损伤阈值比较，来判断该光学元件是否适用。
对于一束高斯激光光束，为了保险起见，通常需要在计算得到的激光功率密度上乘以2，代
表高斯光束中心区域的较高功率密度。请注意，光学元件的激光损伤阈值随波长成比例关系。
例如，在532nm处的损伤阈值大约是1064nm处阈值的一半。 2 / 2
光学元件在脉冲激光下的损伤阈值，通常由最大可承受的脉冲能量密度来表示。对于脉冲宽
度在微秒和纳秒之间的脉冲激光，损伤阈值和脉冲的时域宽度的平方根成比例关系。例如，
一个光学元件在1µs脉冲下的损伤阈值，是其在10ns脉冲下损伤阈值的10倍。Newport提
供的光学元件，一般都会给出两种激光损伤阈值，一种对应连续激光，一种对应10ns脉宽
的脉冲激光。假如有一光学元件在10ns脉冲下的损坏阈值是2J/cm2，那么它在同样波长的
1µs的激光脉冲下的损伤阈值则是2J/cm2
* (10-6
sec/ 10 x 10-9
sec)1/2
=20 J/cm2
。
对于脉冲宽度在毫秒和连续激光之间的区域，因它处于脉冲激光和连续激光之间的交叠范围，
通常比较安全的做法是，同时比较光学元件的连续和脉冲激光损伤阈值，使得两种情况都能
满足。
另外，在脉冲激光光束中，常有一些较高功率的热点。因此，建议在计算得到的能量或功率
密度和光学元件的损伤阈值之间，留有大概2或3倍的安全系数，以保证光学元件不被损坏。
高斯光束也同样需要考虑2倍系数，代表光束中心的高功率密度。
对于脉冲的时域宽度在皮秒和飞秒范围内的超快激光，在激光脉冲内具有极高的峰值功率和
电场强度，可对被辐射物质的化学键造成破坏，并诱导介质击穿。超快激光的损伤阈值通常
都无法从纳秒脉冲的损伤阈值中计算得到，且损伤机制与脉冲宽度有很大关系，不易表征。
Newport提供的UF.25镀膜的45°超快反射镜，经过实验测试，可承受峰值功率1TW/cm2
，
脉宽100fs，重频5Hz，中心波长800nm脉冲激光的辐射，是超快激光应用的理想选择。
偏振片的激光损坏阈值 -回复
偏振片的激光损坏阈值 -回复
题目：偏振片的激光损坏阈值
引言：
偏振片作为一种重要的光学元件，广泛应用于激光器、激光器系统以及光学测量领域。然而，随着激光技术的不断发展，偏振片的激光损坏阈值成为人们十分关注的问题。本文将一步一步回答偏振片的激光损坏阈值并详细探讨其相关影响因素。
一、偏振片概述：
1. 偏振片是什么？
偏振片是一种能够选择性地通过或阻挡特定方向偏振光的光学元件。它根据材料的吸收、折射或透射特性，将入射光按照特定的偏振方向进行分离。
2. 偏振片的应用：
偏振片广泛应用于激光器、激光器系统以及光学测量领域，用于控制和调节光的偏振状态。
二、激光对偏振片的损坏：
1. 激光对偏振片的作用机制：
当激光经过偏振片时，会产生吸收、散射、热膨胀等作用，使得偏振片的温度升高，超过其承受范围，从而导致损坏。
2. 激光损坏阈值定义：
激光损坏阈值是指激光在单位面积上对偏振片产生的最大光强，超过该光强时偏振片会产生永久性损坏。 三、影响偏振片激光损坏阈值的因素：
1. 偏振片材料：
不同材料的偏振片具有不同的损坏阈值，常见的材料有石英、锂铌酸锂、硅、硅酸锂等。其中，锂铌酸锂的激光损坏阈值较高，适用于高功率激光器。
2. 激光参数：
激光的波长、光束质量、脉冲宽度等参数会直接影响激光的损伤能力。一般来说，较短波长、高光束质量、较长脉冲宽度的激光对偏振片的损伤更大。
3. 光束尺寸和分布：
光束尺寸和分布的大小和均匀度会影响光的聚焦情况和能量密度分布，从而影响激光对偏振片的损伤程度。
4. 激光的重复频率：
对于重复频率较高的激光，偏振片所受到的总能量也会增加，因此，重复频率对偏振片的损坏具有一定影响。
四、如何提高偏振片的激光损坏阈值：
1. 选择合适的材料：
根据激光的功率和波长等参数，选择合适的偏振片材料，以确保其能够承受所需的激光功率。
2. 表面处理：
通过表面处理，例如增加涂层或氟化处理等，可以提高偏振片的抗光损伤能力。 3. 温度控制：
激光损伤阈值测试
激光损伤阈值测试
Laser Damage Threshold Testing
Laser Damage Threshold (LDT) is one of the most important specifications to consider when integrating an optical component into
a laser system. Using a laser in an application offers a variety of
benefits to a standard light source, including monochromaticity, directionality, and coherence. Laser beams often contain high energies,
though, and are capable of damaging sensitive optical components. When integrating a laser into an optical system, it becomes crucial to
understand the effects of laser beams on optical surfaces and how laser
damage threshold is quantified for optical components. The degree of damage induced to an optical component by a laser beam
is highly dependent on the type of laser being used. Thermally-induced damage occurs under Continuous Wave (CW) laser operation. During exposure
损伤阈值与波长的换算-概述说明以及解释
损伤阈值与波长的换算-概述说明以及解释
1.引言
1.1 概述
概述部分旨在介绍文章的主要内容，即损伤阈值与波长的换算关系。在材料科学和工程领域中，损伤阈值是指材料在外界作用下引发损伤的最低强度或能量值，而波长则表示光、声波或其他波动的空间周期长度。
损伤阈值的准确测量和掌握对于材料的设计和使用至关重要。了解材料受到外界波长变化时的响应，可以帮助我们预测材料的损伤行为和耐久性。因此，深入研究损伤阈值与波长之间的关系具有重要的理论和实际意义。
本文将首先介绍损伤阈值的定义，探讨不同条件下损伤阈值的测量方法和影响因素。随后，我们会解释波长的物理意义以及与损伤阈值的关系。通过多个实例和实验研究，我们将阐述不同波长对损伤阈值的影响，并探讨其背后的物理机制。
最后，我们将总结损伤阈值与波长的换算关系，提供一些实用的计算方法和公式。同时，我们还会展望损伤阈值与波长在材料科学和工程领域中的应用前景。通过对损伤阈值与波长关系的深入研究，我们可以更好地设计和制造具有优异性能和耐久性的材料，推动科技进步和工程应用的发展。
在结束语部分，我们将对本文的研究内容和结论进行总结，并强调该研究对材料科学和工程领域的重要性。我希望本文可以为读者提供有益的信息，促进对损伤阈值与波长关系的深入理解和应用。
文章结构部分的内容可以如下所示：
1.2 文章结构
本文主要分为引言、正文和结论三个部分。
引言部分将对整篇文章的背景和意义进行概述，并介绍本文的结构和目的。首先，将介绍损伤阈值和波长的基本概念及其重要性。然后，将说明文章的主要内容和结构安排，以及本文的目的。
正文部分将详细探讨损伤阈值的定义、波长的物理意义以及损伤阈值与波长的关系。首先，将介绍损伤阈值的定义，包括其起源、发展和应用领域。然后，将解释波长的物理意义，包括其在光学和物理领域的作用以及相关的基本原理。接下来，将深入研究损伤阈值与波长之间的关系，探讨它们之间的数学模型和相互影响的因素。此外，还将探讨损伤阈值和波长在不同条件下的变化规律，以及它们对光学材料和器件性能的影响。

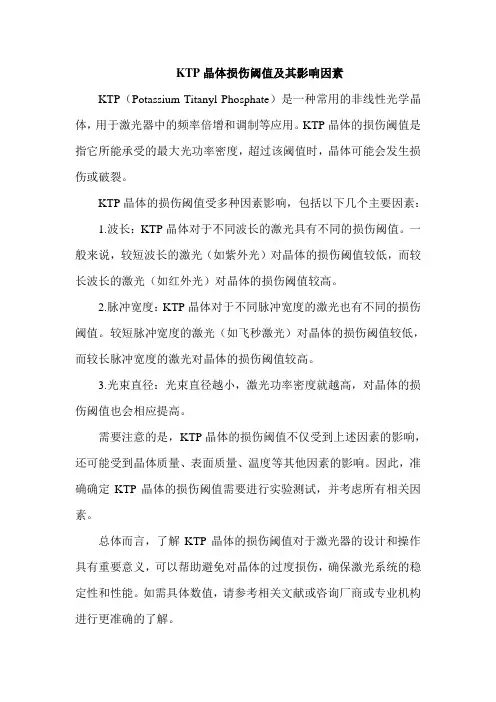

ktp损伤阈值
KTP晶体损伤阈值及其影响因素
KTP（Potassium Titanyl Phosphate）是一种常用的非线性光学晶体，用于激光器中的频率倍增和调制等应用。KTP晶体的损伤阈值是指它所能承受的最大光功率密度，超过该阈值时，晶体可能会发生损伤或破裂。
KTP晶体的损伤阈值受多种因素影响，包括以下几个主要因素：
1.波长：KTP晶体对于不同波长的激光具有不同的损伤阈值。一般来说，较短波长的激光（如紫外光）对晶体的损伤阈值较低，而较长波长的激光（如红外光）对晶体的损伤阈值较高。
2.脉冲宽度：KTP晶体对于不同脉冲宽度的激光也有不同的损伤阈值。较短脉冲宽度的激光（如飞秒激光）对晶体的损伤阈值较低，而较长脉冲宽度的激光对晶体的损伤阈值较高。
3.光束直径：光束直径越小，激光功率密度就越高，对晶体的损伤阈值也会相应提高。
需要注意的是，KTP晶体的损伤阈值不仅受到上述因素的影响，还可能受到晶体质量、表面质量、温度等其他因素的影响。因此，准确确定KTP晶体的损伤阈值需要进行实验测试，并考虑所有相关因素。
总体而言，了解KTP晶体的损伤阈值对于激光器的设计和操作具有重要意义，可以帮助避免对晶体的过度损伤，确保激光系统的稳定性和性能。如需具体数值，请参考相关文献或咨询厂商或专业机构进行更准确的了解。
thorlabs损伤阈值
- 1 - thorlabs损伤阈值
Thorlabs是一家在光学和光电子领域中极具影响力的公司。在光学激光系统中，光学组件的损伤阈值是一个非常重要的参数。而Thorlabs的光学组件在这个方面具有很高的性能和稳定性。
损伤阈值是指材料或器件在受到辐射或强光作用时，能承受的最大光能量密度。超过该阈值时，材料或器件将发生永久性损坏。损伤阈值与材料的光学特性、表面状态、材料结构等因素有关。
Thorlabs的光学组件具有优异的损伤阈值。例如，其镀膜反射镜的损伤阈值可达到2.5 J/cm2，高于同类产品的平均水平。这得益于Thorlabs在材料选择、制备工艺和表面处理等方面的不断创新和优化。
Thorlabs的光学组件的损伤阈值测试也十分严格和规范化。Thorlabs的损伤阈值测试设备采用标准的测试方法和参数，确保测试结果的可靠性和可重复性。同时，Thorlabs的产品质量控制也非常严格，保证每个产品都符合设定的损伤阈值标准。
除了损伤阈值，Thorlabs的光学组件还具有很多优异的性能特点，比如低损耗、高反射率、高透过率等。这些特点使得Thorlabs的产品在激光技术、光子学研究、医疗设备、通信等领域中广泛应用。
总之，Thorlabs的光学组件在损伤阈值方面表现出色，这得益于Thorlabs在材料、工艺、表面处理等方面的创新和优化，以及严格的测试和质量控制。Thorlabs的光学组件在实际应用中具有很高的可靠性和稳定性，是值得信赖的光学元器件供应商。 - 2 -
绿光和红外损伤阈值
绿光和红外损伤阈值
绿光和红外损伤阈值是指对人眼和皮肤造成损伤的可接受程度。绿光和红外波长范围内的光能量较高，如果超过了一定阈值，就可能对人眼和皮肤造成损伤。
对于绿光来说，损伤阈值通常是指视网膜损伤阈值。绿光的波长范围大约在520-570纳米，如果光能量超过一定强度，就可能导致视网膜损伤，包括光化学烧伤和机械性激光损伤。损伤阈值因个体差异和暴露时间而有所不同，一般建议在操作激光设备时避免瞬间暴露光束。
红外损伤阈值指的是红外辐射对皮肤的热效应。红外波长较短的近红外范围（700-1400纳米），暴露时间和光强度均会对皮肤产生热损伤。人们对红外辐射的耐受能力有所差异，但一般认为在短时间内暴露于低功率红外光束不会对皮肤造成显著影响。然而，如果红外光能量较高且暴露时间较长，就可能导致皮肤灼伤或烫伤。
需要注意的是，损伤阈值的具体数值因不同国家和研究机构而有所差异。在激光等光束应用中，一般通过限制激光输出功率和时间，或者采取防护措施，来避免绿光和红外损伤的发生。
光学薄膜激光损伤阈值测试系统及其方法与设计方案
本技术涉及一种光学薄膜激光损伤阈值测试方法，包括如下步骤：S1
、测试得到光学薄膜
单脉冲激光损伤时的激光能量密度Fth
；S2
、使单脉冲激光对光学薄膜进行辐照，记录下光
学薄膜表面激光损伤边界不再增大时的激光损伤区域边界坐标(xi,yi)
，同时记录下单脉冲激
光辐照的次数n
；S3
、将激光能量密度的高斯分布与激光损伤区域分布对照，得到光学薄膜
多脉冲激光辐照损伤时的激光损伤阈值FN
；S4
、不断改变入射的激光能量密度，重复执行
步骤S2
、S3
，得到不同脉冲数目的飞秒激光辐照下光学薄膜的激光损伤阈值曲线。有益效
果是不仅仅保证多脉冲激光辐照下光学薄膜激光损伤阈值测量准确性、同时大大提高多脉冲
辐照下光学薄膜损伤阈值的测试效率。
技术要求1.
一种光学薄膜激光损伤阈值测试系统，其特征在于：所述测试系统包括飞秒激光器(1)
、
两个反射镜(2)
、能量衰减系统(3)
、机械快门(4)
、聚焦透镜(5)
、楔形片(6)
、光束质量分析
仪(7)
、能量计(8)
、供光学薄膜(9)
放置的二维移动平台(10)
、CCD
相机(11)
和电脑(12)
，所
述电脑(12)
设有数据输出卡(13)
和运动控制卡(14)
；所述飞秒激光器(1)
连接至数据输出卡
(13)
，所述二维移动平台(10)
连接至运动控制卡(14)
，所述光束质量分析仪(7)
、能量计
(8)
、CCD
相机(11)
连接至电脑(12)
，所述数据控制卡(13)
用于控制飞秒激光器(1)
输出飞秒
激光，所述运动控制卡(14)
用于控制二维移动平台(10)
的水平和垂直移动，所述光学薄膜
(9)
安装在二维移动平台(10)
上，所述CCD
相机(11)
摄像头对准光学薄膜(9)
；所述飞秒激光
器(1)
、两个反射镜(2)
、能量衰减系统(3)
、机械快门(4)
、聚焦透镜(5)
、楔形片(6)
在一个激
光光路上，所述光束质量分析仪(7)
和能量计(8)
用于分别收集楔形片(6)
反射方向的激光光
束，所述光束质量分析仪(7)
用于激光质量分析，所述能量计(8)
yag晶体 损伤阈值
- 1 - yag晶体 损伤阈值
YAG晶体是一种广泛应用于激光器、光纤通信等领域的材料。然而，该材料在使用过程中可能会受到损伤，这将极大地影响设备的性能和寿命。因此，了解YAG晶体的损伤阈值是非常重要的。
损伤阈值是指材料能够承受的最大激光能量密度。当激光能量密度超过该值时，YAG晶体就会发生损伤，例如出现裂纹、缺陷等情况。因此，损伤阈值的确定可以帮助我们更好地控制激光器的输出能量和频率，从而延长设备的使用寿命。
YAG晶体的损伤阈值与其晶体质量、制备工艺、温度等因素有关。通常情况下，YAG晶体的损伤阈值在10 J/cm2到20 J/cm2之间。对于高功率激光器而言，为了防止YAG晶体的损伤，需要采取一系列措施，例如降低激光的脉冲宽度、增加激光束直径等。
总之，了解YAG晶体的损伤阈值对于保障设备的正常运行具有重要意义。在实际应用中，需要根据具体情况采取相应的措施来保护YAG晶体免受损伤。
1064nm高反射薄膜激光损伤阈值测量方法
第２３卷第４期 ２０１１年４月 强 激 光 与 粒 子 束 ＨＩＧＨ ＰＯＷＥＲ ＬＡＳＥＲ ＡＮＤ ＰＡＲＴＩＣＬＥ ＢＥＡＭＳ Ｖｏ１．２３，Ｎｏ．４ Ａｐｒ．，２Ｏ１１ 文章编号： ｉ００ｉ ４３２２（２０１１）０４—０９６３ ０６ １ ０６４ ａｍ高反射薄膜激光损伤阈值测量方法 周 冈０ ， 马 彬 ， 焦宏飞 。～， 丁 涛 ， 张锦龙 ， 沈正祥 ， 程鑫彬 。， 王占山 （１．同济大学精密光学工程技术研究所，上海２０００９２； ２．上海市特殊人工微结构材料与技术重点实验室，上海２０００９２； ３．同济大学航空航天与力学学院，上海２０００９２） 摘要： 参照国际上对激光损伤阈值不同测量技术建立起来的相应检测规范和标准，分别采用】ｏｎ—ｌ， Ｓ ｏｎ １，Ｒ—ｏｎ一１和光栅扫描共４种测量方式，在１ ０６４ ｎｍ波长下对ＨｆＯ。／ｓｉｏ。周期性高反射薄膜进行了激光 损伤阈值的测量研究。根据测量结果，比较并分析了这４种测量方式之间的差异，重点研究了Ｒ—ｏｎ一１和光栅 扫描测量方式中存在的激光预处理效应对薄膜损伤阈值的影响，以及辐照激光光斑尺寸与损伤阂值之间的联 系，并讨论了光栅扫描方式中预处理效应与扫描间距和扫描能量密度梯度的关系。研究表明：Ｒ ｏｎ １方式下 测得的损伤阈值最高，光栅扫描和１－ｏｎ一１次之，Ｓ ｏｎ １最小；１ ０００个脉冲激光辐照下的累积效应不显著，并且 在激光光斑尺寸的差异较小时，阈值与光斑尺寸的对应关系并不明显；光斑尺寸相同时，扫描光斑的间距越小， 激光预处理效果越好。 关键词： 高反射薄膜； 激光损伤阈值； 激光预处理； 光斑尺寸； 光栅扫描 中图分类号：０４８４．４ 文献标志码： Ａ ｄｏｉ：１０．８７８８／ＨＰＩ ＰＢ２０１１２３０４．０９６３ 激光薄膜是高功率激光系统中的关键元件，其光学性能的优劣在很大程度上决定了激光的输出质量优劣， 而薄膜的激光损伤阈值是限制强激光技术向高功率、高能量方向发展的重要瓶颈之一，也是影响激光系统稳定 性和使用寿命的重要因素之一。。 。为了深入分析激光薄膜的损伤性能和损伤机制，准确评价光学元件的抗激 光损伤能力，需要研究激光损伤阈值的各种测量方法，针对不同的应用需求，寻找到合适的测量和表征方式，从 而指导薄膜制备工艺的优化和改进。激光损伤阈值的测量是研究激光薄膜的关键技术，但由于激光损伤机制 及薄膜本身结构的复杂性，激光薄膜损伤阈值的测 测试环境（如温度、相对湿度等）和激光参数（如激光工 作模式、偏振态、脉冲重复频率、脉宽、波长、光斑尺寸等） 邢密切卡¨关。目前国际上存在的激光损伤阈值测 试方法最主要有ｌ Ｏｉｌ ｌ，Ｓ—Ｏｎ一１，Ｒ ＯＦｉ １和光栅扫描共 种，并『ｌ＿郁捌定了相应的检测标准和规范 。其中１ Ｏｉｌ一１和Ｓ ｏｎ ｌ的测量结果是川零几率损伤阈值表示，其测试过 托时较长且测试区域有限 ；Ｒ—ｏｎ一１和光栅 扫描都体现了激光预处理的效果 ，Ｒ—Ｏｎ一１中的每个测试点都有独立的损伤阈值，其最低的损伤阈值反映了 薄膜本身的阈值 ；光栅扫描方式是对样品进行大面积扫描，能反映出节瘤等缺陷对激光损伤阈值的影响，但 最耗时 。这４种测量方式都反映了薄膜的某种损伤特性，在某种程度上都表征了薄膜的抗激光辐照能力。 本文根据小同测试方法所对应的检测标准，埘１ ０６ １ ｒｌ１］ｌ波长４５。高反射薄膜样品分别进行了１＿ｏｎ一１，Ｓ—ｏｎ—ｌ， Ｒ～ｏｎ ｌ和光栅扫描损伤阈值方式的测量，详细分析ｒ这４种测量方式及测量结果之间的差异，重点研究了光 栅扫描测量方式『１】仔在的激光预处理效应，并讨论ｒ激光的光斑 寸对于测量结果的影响。 １ 实验过程 １．１ 实验装置 实验巾使Ｈｊ Ｓｔ）ｃｏｔ ｒａ Ｐｈｙｓｉｃｓ的Ｎｄ：ＹＡ｛ 激光器，输ｉＩｊ波Ｋ为基频１ ０６４ ｎｍ，输出模式为ＴＥＭ ，调Ｑ后 脉宽（ＦｗＨＭ）约为ｌ０ ｎｓ，最大脉冲能 为２ Ｊ ［作频率１０ Ｈｚ。能量衰减系统由一个可旋半波片和一个偏振 ”绀成，通过旋转半波片来调节入射到偏振片表面的线偏振光的偏振态，从而实现光路中激光能量的控制。由 （）Ｉ ＨＩＲ（）ｐｔｒｏｎｉｃｓ激光能量计实时监测激光器的输 能量，光路中的能量分光比经两台校准后的能量计多次 测 后得出。光路中采用焦距为１．５ ｍ的聚焦透镜，采用（）ＰＨＩＲ—Ｓｐｉｒｉｃｏｎ激光光斑分析仪测量与样品等焦 ＊收稿日期：２０１０ ０７ ０６； 修订日期：２ＯｌＯ一１１ ｌ５ 基金项目：国家高技术发展汁划项目；卜海市博士后基金项目（１０Ｒ２】ｌ４１６０００） 作者简介：周刚（１ ｃ）８“） 男，硕士研究生，主要从事损伤闽值测量研究；ｇｔ１２３８＠１ ６３．ｃｏｒｎ。 通信作者：马彬．１ｊｎＨｊｂｉｎ＠｛ｏｎｇｊｉ．ｅｄｕ．ｃｎ。
HfO_2单层膜的吸收和激光损伤阈值测试
第２２卷第ｌ１期
２０１０年１１月 强 激 光 与 粒 子 束
ＨＩＧＨ ＰＯＷＥＲ ＬＡＳＥＲ ＡＮＤ ＰＡＲＴＩＣＬＥ ＢＥＡＭＳ Ｖｏ１．２２，Ｎｏ．１１
ＮＯＶ．，２０１Ｏ
文章编号： １００１—４３２２（２０１０）１１—２５９６—０３
ＨｆＯ２单层膜的吸收和激光损伤阈值测试
李淑红 ， 贺洪波 ， 刘晓凤 ， 单永光 ， 周 明 。， 李大伟 ， 赵元安 ， 范正修
（１．中国科学院上海光学精密机械研究所，上海２０１８００； ２．中国科学院研究生院，北京１０００３９）
摘要：薄膜吸收是降低膜层激光损伤阈值的重要原因，为了研究薄膜吸收对激光损伤阈值的影响，对
ＨｆＯｚ单层膜在１ ０６４ ｎｍ处的吸收及其在不同波长激光辐照下的损伤阈值进行了测试和分析。研究结果表
明：薄膜的激光损伤阈值由薄膜吸收平均值（决定于薄膜中缺陷的种类和数量）和吸收均匀性（决定于薄膜中缺
陷的分布）共同决定；根据ＨｆＯｚ单层膜在ｌ ０６４ ｎｍ波长处的吸收值，不但可以定性判断薄膜在１ ０６４ ｎｍ波
长，而且还可以判断在其它波长激光辐照下的抗激光损伤能力。
关键词： 薄膜； 弱吸收； 激光损伤阈值； 均匀性
中图分类号：０４８４．４ 文献标志码：Ａ ｄｏｉ：１０．３７８８／ＨＰＬＰＢ２０１０２２ｌ１．２５９６
在强激光系统中，光学薄膜的吸收不仅引起薄膜元件的热畸变，而且会导致薄膜抗激光损伤能力的明显
下降。准确测量吸收损耗的变化，并探明其与薄膜激光损伤阈值的关系，对于评价高功率激光薄膜和优化镀膜
工艺十分重要。表面热透镜（ＳＴＬ）技术是测量光学薄膜微弱吸收的重要方法口 ］。对于实验室应用来说，一般
所用的激励光源都是固定的，只能测量光学薄膜在某一特定波长处的吸收，但是，光学薄膜往往广泛应用在不
同的波长范围。本文的研究目的就是尝试突破这一限制，若能利用光学薄膜在特定波长处的吸收，推测其它波
长处的吸收和抗激光损伤的能力，对于光学薄膜的实际应用将产生重要的作用。二氧化铪（ＨｆＯ ）是最常用的
