清华大学机械制图全部PPT课件1—15章
机械制图教材
目 录
第一章、机械制图
第一节、机械制图的基本知识··················································2
第二节、正投影法基本原理····················································3
第三节、金属冷冲压件公差····················································11
第四节、形状和位置公差······················································18
第二章、常用术语·································································38
第三章、部分量规仪器的使用
第一节、要求精度与量规仪器··················································42
第二节、游标卡尺的使用······················································43
第三节、高度规的使用························································44
第四节、分厘卡的使用························································45
第五节、百分表的使用························································48
第六节、平台的使用··························································49
第七节、万能角度尺的使用····················································50
机械制图
第1章 平面机构的自由度和速度分析
机构是一个构件系统。为了传递运动和力，机构各构件之间应具有确定的相对运功。但任意拼凑起来的构件系统不一定能发生相对之动；即使能够运动，也不一定具有确定的相对运动。讨论机构满足什么条件构件间才具有对运动，对于分析现有机构和设计新机构都是很重要的。
所有构件都在相互平行的平面内运动的机构称为平面机构．．．．。否则称为空间机构．．．．。目前工程中常见的机构大多属于平面机构。因此，本章只讨论平面机构。
§1—1 运动副及其分类
一个作平面运功的自由构件具有三个独立运动。如图1—l所示。在XOY坐标系中，构件S可随其上任—点A沿X轴、Y轴方向移动和绕A点转动。这种相对于参考系构件所具有的独立运动你为构件的自由度．．．。所以一个作平面运动的自由构件有三个自由度。
机构是出许多构件组成的。机构的每个构件都以一定的方式与某些构件相互联接。这种联接不是固定联接，而是能产生一定相对运动的联接。这种使两构件直接接触并能产生一定相对运动的联接称为运．动副．．。例如轴与轴承的联接、活塞与气缸的联接、传动齿轮两个轮齿轮的联接等都构成运动副。构件组成运动副后，其独立运动受到约束，自由度便随之减少。
两构件组成的运动副，不外乎通过点、线或面的接触来实现。按照接触特性，通常把运动副分为低副和高副两类。
1．低副
两构件通过面接触组成的运动副称为低副．．。平面机构中的低副有转动副和移动副两种。
（1）转动副 若组成运动副的两构件只能在一个平面内相对转动，这种转动副称为转动副．．．。或称铰链，如图1—2所示。
（2）移动副 若组成运动副的两个构件只能沿某一轴线相对移动，这种运动副称为移动副．．．。如图1—3所示。 2．高副
两构件通过点或线接触组成的运动副称为高副．．。图1—4a中的车轮与钢轨、图b中的凸轮与从动件、图c中的轮齿1与轮齿2分别在接触处A组成高副。组成平面高副二构件间的相对运动是沿接触处切线tt方向的相对移动和在平面内的相对转动。
第一章 机械制图
1 课题 第一章 机械识图
第一节 机械图样的概念
第二节 机械制图的基本规定
授课班级 授课时数 2学时
授课类型 新授课 授课教师
教
学
目
标 知识目标 1．了解机械图样的概念。
2．能够熟练掌握识别图样。
能力目标 培养学生的识图能力，并为以后学习和识图奠定认知基础。
情感目标 培养学生严谨的科学态度、良好的职业道德素养和学习机械制图知识的浓厚兴趣。
教法 讲授式
教
材
分
析
重点 立体图识图
视图
机械制图的比例、图线尺寸注法的基本规定
难点 识图
教具 图表、PPT
2
板
书
设
计 1.1 机械图样的概念
一、立体图
二、视图
区别：
1．立体图只用一个图形来表达支座的形状；视图采用三个图形来表达支座的形状。
2．立体图只能反映支座的大致形状，存在变形和反映不完全的问题；而将视图结合起来就能准确反映其真实形状。
3．立体图有很强的直观性；视图是平面图形，不具有直观性，单个视图不能反映物体的形状大小，只有将几个视图结合起来才能反映物体的形状大小。
1.2 机械制图的基本规定
1．图框格式
（1）需装订的图框格式
（2）不留装订边的图框格式
2．标题栏
其位置一般在右下角。
3．图纸幅面尺寸
教学过程
教学环节 教学内容 教学调控 时间分配
复
习
引
入
图样是工程技术部门不可缺少的语言。设计者要通过图样来表达设计意图和设计对象，以便于制造者根据图样来制造加工产品；而使用者则要根据图样来了解产品的结构和使用性能；维修者则要通过图样来进行维修……。因此，电子电器专业人员应掌握一定的机械制图知识，以利于分析和排除机械故障，进行维修等。
（3分钟）
3
教学环节 教学内容 教学调控 时间分配
新
授
课 1.1 机械图样的概念
一、立体图

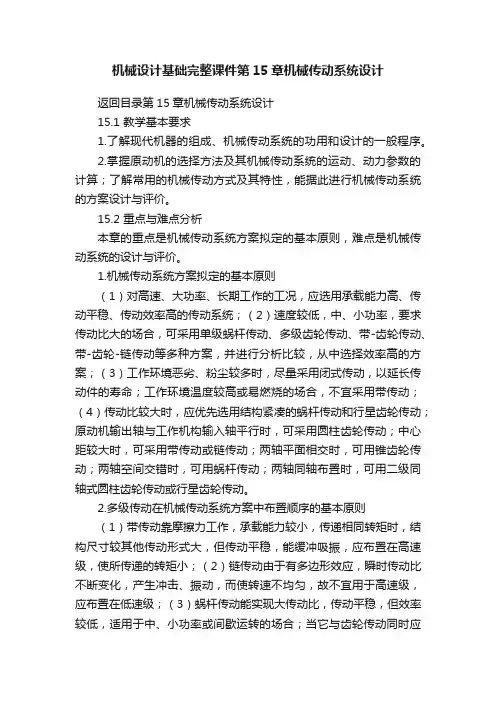

机械设计基础完整课件第15章机械传动系统设计
机械设计基础完整课件第15章机械传动系统设计
返回目录第15章机械传动系统设计
15.1 教学基本要求
1.了解现代机器的组成、机械传动系统的功用和设计的一般程序。
2.掌握原动机的选择方法及其机械传动系统的运动、动力参数的计算；了解常用的机械传动方式及其特性，能据此进行机械传动系统的方案设计与评价。
15.2 重点与难点分析
本章的重点是机械传动系统方案拟定的基本原则，难点是机械传动系统的设计与评价。
1.机械传动系统方案拟定的基本原则
（1）对高速、大功率、长期工作的工况，应选用承载能力高、传动平稳、传动效率高的传动系统；（2）速度较低，中、小功率，要求传动比大的场合，可采用单级蜗杆传动、多级齿轮传动、带-齿轮传动、带-齿轮-链传动等多种方案，并进行分析比较，从中选择效率高的方案；（3）工作环境恶劣、粉尘较多时，尽量采用闭式传动，以延长传动件的寿命；工作环境温度较高或易燃烧的场合，不宜采用带传动；（4）传动比较大时，应优先选用结构紧凑的蜗杆传动和行星齿轮传动；原动机输出轴与工作机构输入轴平行时，可采用圆柱齿轮传动；中心距较大时，可采用带传动或链传动；两轴平面相交时，可用锥齿轮传动；两轴空间交错时，可用蜗杆传动；两轴同轴布置时，可用二级同轴式圆柱齿轮传动或行星齿轮传动。
2.多级传动在机械传动系统方案中布置顺序的基本原则
（1）带传动靠摩擦力工作，承载能力较小，传递相同转矩时，结构尺寸较其他传动形式大，但传动平稳，能缓冲吸振，应布置在高速级，使所传递的转矩小；（2）链传动由于有多边形效应，瞬时传动比不断变化，产生冲击、振动，而使转速不均匀，故不宜用于高速级，应布置在低速级；（3）蜗杆传动能实现大传动比，传动平稳，但效率较低，适用于中、小功率或间歇运转的场合；当它与齿轮传动同时应用时，若蜗杆传动布置在高速级，使其传递较小的转矩，以减小蜗
轮尺寸，节约有色金属，且传动效率较高；若蜗杆传动布置在低速级，则齿轮传递转矩较小，而使整个转动装置的尺寸减小；（4）锥齿轮加工较困难，特别是大模数的锥齿轮，因此只在需要改变轴的方向时才采用，且应尽量布置在高速级和限制其传动比，以减小其尺寸和模数；（5）斜齿轮传动的平稳性较直齿轮好，常用在高速级或要求传动平稳的场合。

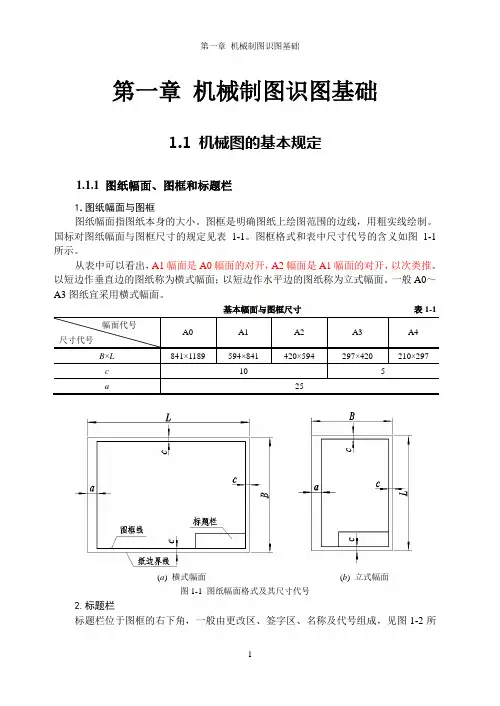

第1章 机械制图识图基础1
第一章 机械制图识图基础
1 第一章 机械制图识图基础
1.1 机械图的基本规定
1.1.1 图纸幅面、图框和标题栏
1.图纸幅面与图框
图纸幅面指图纸本身的大小。图框是明确图纸上绘图范围的边线，用粗实线绘制。国标对图纸幅面与图框尺寸的规定见表1-1。图框格式和表中尺寸代号的含义如图1-1所示。
从表中可以看出，A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，以次类推。以短边作垂直边的图纸称为横式幅面；以短边作水平边的图纸称为立式幅面。一般A0～A3图纸宜采用横式幅面。
基本幅面与图框尺寸 表1-1
幅面代号
尺寸代号 A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
c 10 5
a 25
(a) 横式幅面 (b) 立式幅面
图1-1 图纸幅面格式及其尺寸代号
2.标题栏
标题栏位于图框的右下角，一般由更改区、签字区、名称及代号组成，见图1-2所机械员《专业基础知识》
2 示。每个区内的具体内容参图1-3所示，也可根据实际情况需要进行增减。
图1-2 标题栏组成
图1-3标题栏格式和内容
1.1.2 图样比例、字体与图线
1.图样比例
图样的比例指图形与实物对应要素的线性尺寸之比。比例的大小指比值的大小，如1:50大于1:100。比值为1的比例称为原值比例，即1:1；比值大于1的比例称为放大比例，如2:1；比值小于1的比例称为缩小比例，如1:2。
比例一般注写在标题栏内，也可注写在视图名称的下方或右侧，如图1-4所示。
图1-4 比例的注写
一个图样一般选用一种比例。根据需要，同一图样也可选用两种比例。绘图时，根据图样的用途和所绘物体的复杂程度，从表1-2中选取适当的比例，并优先选用表中的常用比例。 第一章 机械制图识图基础

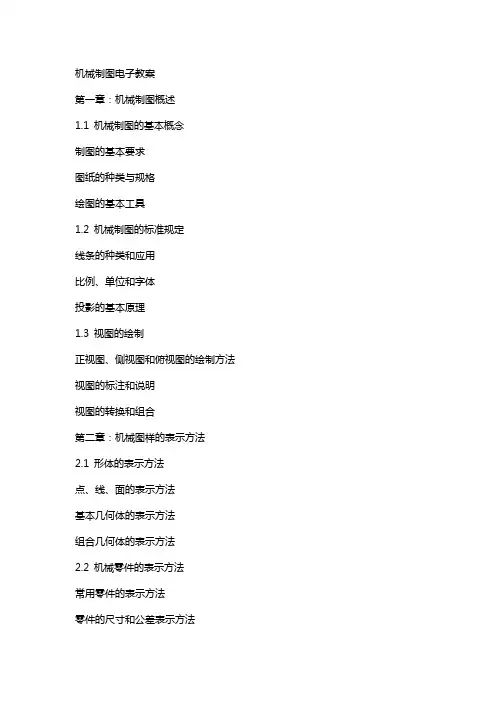

机械制图电子教案
机械制图电子教案
第一章：机械制图概述
1.1 机械制图的基本概念
制图的基本要求
图纸的种类与规格
绘图的基本工具
1.2 机械制图的标准规定
线条的种类和应用
比例、单位和字体
投影的基本原理
1.3 视图的绘制
正视图、侧视图和俯视图的绘制方法
视图的标注和说明
视图的转换和组合
第二章：机械图样的表示方法
2.1 形体的表示方法
点、线、面的表示方法
基本几何体的表示方法
组合几何体的表示方法
2.2 机械零件的表示方法
常用零件的表示方法
零件的尺寸和公差表示方法 零件的表面粗糙度表示方法
2.3 装配图的表示方法
装配图的布局和表示方法
装配体的连接表示方法
装配体的运动和限制表示方法
第三章：机械制图的绘制技巧
3.1 绘制机械图样的基本步骤
熟悉图纸和要求
绘制草图
标注尺寸和说明
整理和审查图纸
3.2 绘制机械零件图的技巧
零件图的布局和表示方法
零件图的尺寸标注和说明
零件图的常见错误和注意事项
3.3 绘制装配图的技巧
装配图的布局和表示方法
装配图的尺寸标注和说明
装配图的常见错误和注意事项
第四章：机械制图的实践应用
4.1 绘制机械零件图的实践案例
轴类零件的绘制 齿轮类零件的绘制
螺纹类零件的绘制
4.2 绘制装配图的实践案例
轴承座的绘制
齿轮箱的绘制
传动装置的绘制
4.3 机械制图的实际应用案例
机械设备的设计和制造
机械零件的加工和装配
机械设备的维修和保养
第五章：机械制图的现代化技术
5.1 计算机辅助设计（CAD）
CAD软件的基本操作和功能
CAD软件在机械制图中的应用
CAD软件的技巧和注意事项
5.2 计算机辅助制造（CAM）
CAM软件的基本操作和功能
CAM软件在机械制图中的应用
CAM软件的技巧和注意事项
5.3 数字化制造和3D打印
数字化制造的基本概念和原理
3D打印的基本概念和原理 数字化制造和3D打印在机械制图中的应用
第六章：机械制图的标注与符号
机械制图课程讲义
1
机械制图及应用课程讲义
主讲：秦忠波
2009年2月5日
2 第一章 制图基本知识
§1-1国家标准《机械制图》的基本规定
一、 学习机械制图的目的：
1、 在现代工业中，无论是设计和制造加工设备，都离不开机械图样；在使用设备时，也要通过阅读机械图样来了解它们的结构和性能。机械图样是工业生产中的重要技术资料，是进行技术交流不可缺少的工具，是工程机械界共同的技术语言。
2、 培养工程技术人员绘制、看图及识图的能力并能指导生产工作。
3、把具体的实物按照机械制图国家标准将其绘制成用于机械加工生产的图形。
二、图纸幅面及格式（GB/14689-93）
1．图纸幅面
图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用A0、A1、A2、A3、A4五种规格尺寸。
A1是A0的一半，（以长边对折裁开），其余后一号是前一号幅面的一半，一张A0图纸可裁2×n张n号图纸。绘图时图纸可以横放或竖放。
2．图框格式
图纸上限定绘图区域的结框称为图框。在图纸上用粗实线画出图框。如下图。
图框格式
3 表1-1图幅
幅面代号 0 1 2 3 4
5
B*L 841×1189 594×841 420×594 297×420 210×297 148×210
c 10 5
d 25
3．标题栏
标题栏是由名称、代号区、签字区、更改区和其它区域组成的栏目。标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1—1989《技术制图 标题栏》中有详细规定。各单位亦有自己的格式。
标题栏位于图纸右下角，底边与下图框线重合，右边与右图框线重合。如上图。
三、比例 (GB/14960-1993)
4 比例：图中机件要素的线性尺寸与实际尺寸之比。绘图时尽量采用1：1的比例。国标GB/T14690—1993《技术制图 比例》中对比例的选用作了规定。同一张图纸上，各图比例相同时，在标题栏中标注即可，采用不同的比例时，应分别标注。
机械制图讲义
机械识图基础
0 制图基础
本章节将对公司钣金工所需要的最基本的制图知识作简要介绍。如要进一步学习请参照国家标准《机械制图》或选用高等教育制图课本。
￡2-1 空间立体投影基础
2。1。1 投影法的基本概念
在日常生活中,人们可以看到太阳或者灯光照射物体时，在某一个面上所形成的影子，这一现象叫自然投影。投影法就是根据这一现象经过科学的总结和抽象,提出了投影法。
2。1.2投影法分类：
投影法 中心投影法 投影线是从投影中心点射出,在投影面上不能反映物体的真实形状大小
平行投影法:投射线互相平行的投影法 斜投影法 投射线与投影面相倾斜的平行投影法，在投影面上不能反映物体的真实形状大小
正投影法 投射线与投影面相垂直的平行投影法，在投影面上能反映物体的真实形状大小
2。1.3正投影的基本性质
a。显实性: 当直线或平面与投影面平行时，则直线的投影反映实长，平面的投影反映实形的性质。
机械识图基础
1 b.积聚性： 当直线或平面与投影面垂直时，则直线的投影积聚成一点，平面的投影积聚成一条直线的性质。
c。类似性： 当直线或平面与投影面倾斜时，则直线的投影长度变短，平面的投影面积变小,但投影的形状仍与原来的形状相类似的性质.
2。1.4空间点、线、面的投影
空间任何一个三维实体的形状都是由点、线、面所组成。我们所研究的对象就是怎样把这些点、线、面的投影画在二维平面上,也就是说由三维实体怎样绘制二维平面图，由二维平面图怎样认识三维实体。
2。1。4.1空间投影体系的建立及展开
空间投影体系是由互相垂直的正面（V）、水平面（H）、侧面（W)组成。其中正面与水平面相交于OX轴，正面与侧面相交于OZ轴、水平面与侧面相交于OY轴。三个面V、H、W相交于原点O。如图2-1所示
空间投影体系的展开，主视面不变，俯视面绕OX轴旋转90°使其与主视面在同一个平面上。左视面绕OZ轴旋转90°使其与主视面在同一个平面上。这样就把三维空间转换成了二维平面,空间三维投影体系就转换为平面投影体系，图2—2所示。
《机械制图教案》第一章28讲剖视图
第二十八讲 §6-3 剖视图的分类
课 题：1、剖视图的分类
2、剖切面的种类
课堂类型：讲授
教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合
2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合
3、了解复合剖视图的画法、标注方法和应用场合
教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合
2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合
3、熟悉复合剖视图的画法、标注方法和应用场合
教学重点:1、三种剖视图的的画法、标注方法和应用场合
2、各种剖切面的剖视图的画法、标注方法和应用场合
教学难点：1、局部剖视图的画法
2、复合剖视图的画法
教 具：挂图:“全剖视图”、“半剖视图"、“局部剖视图"、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”
教学方法:讲课时应从各种剖视的应用场合入手，举例说明,各种剖视图的的画法采用对比的方法讲解。
教学过程:
一、复习旧课
1、 剖视图的形成。
2、 视图的画法、标注。
3、画剖视图应注意的问题
二、引入新课题
为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。这样，就产生了各种剖视图。按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。按剖切面的种类和数量,剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。
三、教学内容
（一)剖视图的分类 1、全剖视图
(1)概念
用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）.例如图6—8中的主视图和左视图均为全剖视图。
(2）应用
全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件.
(3)标注
当剖切平面通过机件的对称（或基本对称）平面,且全剖视图按投影关系配置,中间又无其它视图隔开时,可以省略标注,否则必须按规定方法标注.如图6—8中的主视图的剖切平面通过对称平面,所以省略了标注;而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。
《机械制图》基础知识一(第一章——第四章)
1 机械制图基础知识一（第一章——第四章）
1、国家制图标准规定，基本幅面有A0、A1、A2、A3和A4共5种。必要时允许选用加长幅面。加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。A4图纸的幅面尺寸是210X297mm。
2、在图样上必须用粗实线画出图框。图框有留装订边和不留装订边两种格式。同一产品的所有图样均应采用同一种格式。
3、为了使图样复制和缩微摄影时定位方便，应在图纸各边长的中点处分别画出对中符号。必要时可使标题栏位于右上角。同时为了明确绘图和看图方向，在图纸下边对中符号处画一个方向符号。
4、国家标准（GB/T10609.1-1989）中规定，标题栏一般应位于图纸的右下角，标题栏中的文字方向为看图方向。
5、图样中图形与其实物相应要素的线性尺寸之比，称为比例。比例分为原值比例、放大比例、缩小比例三种。
6、绘图时尽可能采用原值比例。不论采用何种比例，图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。比例一般应标注在标题栏中比例栏内。必要时，可在视图名称的下方标注比例。
7、图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体的高度（h）分为：20mm、14mm、10mm、7mm、5mm、3.5mm、2.5mm和1.8mm八种。字体的高度代表字体的号数。
8、汉字应写成长仿宋体，并采用国家正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度h不应小于3.5mm，字宽一般为h/.。 2 2 9、字母和数字分为A型和B型两种，一般采用B型字体。B型字体的笔画宽度（d）为字高（h）的1/10。数字和字母可写成斜体或直体。斜体字字头向右倾斜，与水平基准线约成750。用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
10、在同一图样上，只允许选用一种型式的字体。
11、国家标准〈〈机械制图 图样画法图线〉〉（GB/T4457.4-2002）中规定绘制机械图样的线型有9种，包括粗实线、细虚线、细点画线、细实线、波浪线、双折线、粗虚线、粗点画线、细双点画线。
