操动机构简介
操动机构简介
Prepared on 21 November 2021 操动机构 原理 应用场合 趋势
手动操动机构 靠手力分合闸的操动机构称为手动操动机构 低电压等级断路器使用过，1不需辅助设备和电源，2不能开断大电流，3不能实现自动重合闸，4不安全 淘汰
手动弹簧操动机构 靠手力合闸并同时给分闸弹簧储能，分闸靠
弹簧力的操动机构称为手动弹簧操动机构 优点：1结构较简单，2不需要辅助设备和电源
缺点1不能实现自动重合闸和2自动控制。 这种机构多用于10kV柱上断路器。这种机构目前仍然在有些柱上断路器上使用。
电磁操动机构 靠电磁力合闸并同时给分闸弹簧储能，
分闸靠弹簧力的操动机称为电磁操动机构 优点是1结构简单，2工作可靠，3制造成本较低，
缺点1合闸消耗的功率太大(17kW至52kW分闸线圈电流75—235A)。2必须配备价格较贵的蓄电池组或整流电源装置，3而且结构笨重、耗材多、合闸时间长(0．2--0．8s)只适用于110kV及以下的断路器。 电磁操动机构目前仍然在一些多油、少油和真空断路器上使用，但数量会越来越少直至淘汰。
气动操动机构 早期的气动操动机构用于空气断路器，分合闸都靠压缩空气提供动力，储压筒内压力高。机构体积大，噪声高。这种气动操动机构已经淘汰。
后期的气动操动机构是改进后的气动弹簧操动机构的优点：(1)以压缩空气为动力源，不需要大功率的直流电源。
(2)当失去电源时，储压罐内的压缩空气仍然可以操作断路器。
(3)结构较简单，传动零件较少，目前气动弹簧操动机构仍然在有些126—500kV压气式SF6断路器上使用。但是随着
自能式高压SF6断路器的发展，气动弹簧操动机构将会被淘汰。 气动操动机构。分闸靠压缩空气提供动力，同时给合闸弹簧储能。合闸靠弹簧提供动力。因此，也称为气动弹簧操动机构。 也较为可靠。气动弹簧操动机构的缺点：(1)空气压缩机及系统如果出现故障就会造成机构故障。(2)压缩空气系统如果泄漏严重就会因失压而造成机构故障。(3)噪声大
液压操动机构 液压操动机构利用液压油作为动力传动的介质。用于断路器的为储能式的液压操动机构，它利用储压器中预储的能量，运用差动原理，间接推动操作活塞来实现断路器的分合闸操作。 液压操动机构的优点：(1)体积小、操作力大、操作平稳、无噪声而需要控制的能量小。(2)容易实现自动控制和各种保护。液压操动机构的缺点：(1)如果有泄漏就会影响能量输出而造成断路器的慢分和慢合。(2)如果气温变化大，一是储压器中的压力变化增大；二是引起油的粘度变化而影
响断路器分合速度的变化。(3)加工精度要求高。 高压断路器的不
断发展也促使了液压操动机构不断改进。目前，模块化，高质量，无泄漏的新型的液压操动机构仍然受到用户欢迎。
弹簧操动机构 弹簧操动机构是利用己储能的弹簧为动力，来实现断路器的分合闸操作。
弹簧储能靠电动机。
弹簧操动机构因使用的弹簧类型弹簧操动机构的优点是：(1)不需要专门的操作电源。储能电动机功率小，交直流两用，使用方便。(2)没有油压和气压，因此也不需要这些压力自能式高压sF6断路器多配用弹簧操动机构。随着高压断路器的不断发展也促使了弹簧操动机构不断改进和更新。除模块化的弹簧操动机构不同，有各种形
式。有压缩弹簧操动机构、拉伸弹簧操动机构、
扭簧储能弹簧操动机构、盘簧储能弹簧操动机构
等。弹簧操动机构的传动机构为四连杆机构。其
原理是相同的。 的监控装置。
缺点是：(1)结构
比较复杂，零件数量较多，加工要求较高。(2)传动环节较多，有时会出现故障。 外，目前已有第三代弹簧操动机构出现
液压弹簧操动机构 液压弹簧操动机构是在液压操动机构基础上发展起来的。最大的改进是用蝶簧储能取代了氮气储压筒储能，这就避免了泄漏和温度变化造成的故障，且大大减少了机构体积，简化了结构。
新型液压弹簧操动机构完全模块化，采用集装板
块结构 由于液压弹簧操动机构集液压和弹簧操动机构的优点，1操作平稳，2性能较为可靠。
缺点1由于该机构蝶簧的材料和工艺要求高，2液压元件精度要求也高，3制造难度较大，4成本较高 优点，操作平稳，性能较为可靠，因此在高压SF6断路器上使用范围逐渐扩大
永磁操动机构 永磁操动机构是在电磁操动机构基础上发展起来的。最大的改进是使用了永久电磁铁。永磁操动机构利用电磁力操动、永磁保持和电子控制。由于取消了脱、锁扣装置，而采用永久电磁铁进行终端位置的保持，动作元件和零部件数目明显 ：(1)弹簧操动机构由150多个零件组成，而永磁操动机构仅有60多个零件。零件数减少近60％，大大减少了库存和出现故障的可能性，维护工作量也大大降低；(2)弹簧操动机构的机械寿命1万次，而永磁操动机构的机械寿命3万次，甚至10永磁操动机构的行程相对较短，因此，特别适合真空断路器配用，在真空断路器领域逐渐得到运用。 减少，因而可靠性大大提高。而电子控制便于实
现智能化。 万次：(3)新一代永磁操动机构的真空断路器配有一个指示器，进行运行监视并指明出问题的地方。
永磁操动机构必须配用电容器和电子元件，这些元件的可靠性直接影响断路器的可靠性
电机操动机构 采用数字控制技术与简单、可靠、成熟的电动机设计结合，不仅满足断路器操动机构的所有要求，还可以提供更多新的功能。 优点：1只有一个动作部件；2理想的预设动作曲线；3触头工作与设备使用年限和温度变化无关；4工作条件受到直接监控，不需要额外的传感，具有先进的现场监控平台；5用串口通讯实现远程监控；6低功耗，无瞬间高负荷；7低机械压力和低噪音；8模块化计。 电机操动机构可以很方便地运用在各种断路器上，并保持始终如一的性能。由于电机操动机构使用时间较短，还没有显
示出它的缺点。
CJ6B电动机构使用说明书
CJ6B电动机构
1 主要用途与适用范围:
CJ系列电动机操动机构，属户外产品，供操作高压隔离开关之用.可进行远方控制，也可就地用电动控制或用摇把进行人力操作。
2 产品的工作条件和工作环境:
2.1 环境温度: －50℃～＋50℃;
2.2 海拔:不超过2000m;
2.3 风速:不超过34m/s;
2.4 覆冰厚度:不超过10mm;
2.5 地震烈度:不超过8度;
2.6 空气污秽程度:适用于Ⅳ、Ⅲ级及以下污秽地区;
2.7 无频繁激烈震动，无易燃易爆和化学腐蚀物;
2.8 阳光辐射强度:1000W/㎡(晴天中午);
2.9 不适用于具有大量导电气体、尘埃或足以绛低其电气性能及有爆炸危险的场所;
2.10 不适用于非水平安装的场所;
2.11 电源电压变化范围:额定电压85%～110%。
3 主要规格及技术参数:
项 目 数 值
电
动
机 额定电压V AC380/DC220/DC110
额定功率W 370
额定转速r/min 1400
额定电流A 1.1/2.5/5
启动电流A ≤10
控制回路电压V AC380/AC220/DC220/DC110
控制回路电流A ≤1
额定输出转矩N·m 620
分(合)闸操作时间s ≤7/≤14
操作机构输出轴输出转角 90°/180°
机构重量kg 50
保含产品型号 CJ2/CJ5/CJ6/CJ9
4 产品结构特点:
4.1 CJ系列机构采用电动机驱动涡轮蜗杆减速装置，带动输出轴工作，输出轴采用垂直安装，具有噪音小的特点。
4.2 CJ系列机构中采用电气分、合闸终点限位开关与机械限位装置相配合的方式，使机构主轴限制在准确的位置。
4.3 CJ系列机构箱内设有远、近控开关，可实现就地电动分、合闸操作和远方遥控操作;并可用摇把进行人力分、合闸操作。通过摇把的插入与拔出，自动实现手动与电动相互闭锁。

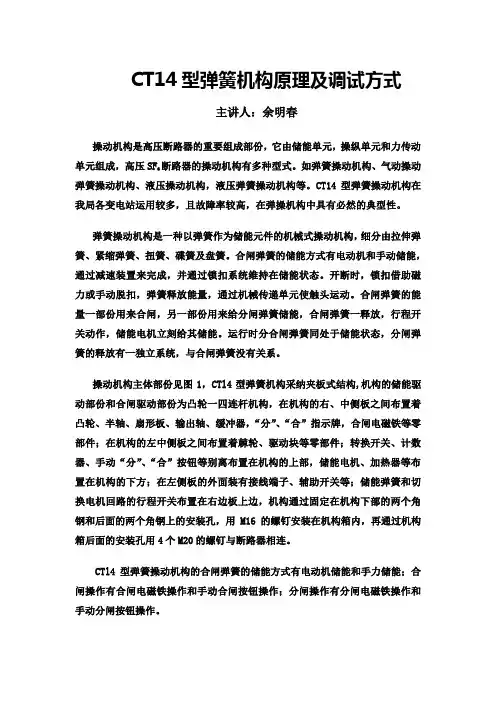

CT14型弹簧机构原理及调试方式
CT14型弹簧机构原理及调试方式
主讲人：余明春
操动机构是高压断路器的重要组成部份，它由储能单元，操纵单元和力传动单元组成，高压SF6断路器的操动机构有多种型式。如弹簧操动机构、气动操动弹簧操动机构、液压操动机构，液压弹簧操动机构等。CT14型弹簧操动机构在我局各变电站运用较多，且故障率较高，在弹操机构中具有必然的典型性。
弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构，细分由拉伸弹簧、紧缩弹簧、扭簧、碟簧及盘簧。合闸弹簧的储能方式有电动机和手动储能，通过减速装置来完成，并通过锁扣系统维持在储能状态。开断时，锁扣借助磁力或手动脱扣，弹簧释放能量，通过机械传递单元使触头运动。合闸弹簧的能量一部份用来合闸，另一部份用来给分闸弹簧储能，合闸弹簧一释放，行程开关动作，储能电机立刻给其储能。运行时分合闸弹簧同处于储能状态，分闸弹簧的释放有一独立系统，与合闸弹簧没有关系。
操动机构主体部份见图1，CTl4型弹簧机构采纳夹板式结构,机构的储能驱动部份和合闸驱动部份为凸轮一四连杆机构，在机构的右、中侧板之间布置着凸轮、半轴、扇形板、输出轴、缓冲器，“分”、“合”指示牌，合闸电磁铁等零部件；在机构的左中侧板之间布置着棘轮、驱动块等零部件；转换开关、计数器、手动“分”、“合”按钮等别离布置在机构的上部，储能电机、加热器等布置在机构的下方；在左侧板的外面装有接线端子、辅助开关等；储能弹簧和切换电机回路的行程开关布置在右边板上边，机构通过固定在机构下部的两个角钢和后面的两个角钢上的安装孔，用M16的螺钉安装在机构箱内，再通过机构箱后面的安装孔用4个M20的螺钉与断路器相连。
CTl4型弹簧操动机构的合闸弹簧的储能方式有电动机储能和手力储能；合闸操作有合闸电磁铁操作和手动合闸按钮操作；分闸操作有分闸电磁铁操作和手动分闸按钮操作。 储能电机，采纳HDZ型交直流两用单相串激电动机，其要紧技术参数见下表。
高压断路器用CYT型液压操动机构的结构与特点
高压断路器用ＣＹＴ型液压操动机构的结构与特点
王松，王海燕
（河南平高电气股份有限公司，河南平顶山４６７００１）
摘要：介绍了新型ＣＹＴ液压操动机构的结构组成。通过机构储能、分闸操作及合闸操作三个步骤，详细说明了
ＣＹＴ液压操动机构的２１２作原理．并对实际运行结果进行分析总结，探讨了新型集成式液压操动机构在高压开关
领域的应用。
关键词：储能；液压；集成；高压开关
中图分类号：ＴＭ５８５．８ 文献标志码：Ａ 文章编号：１６７４—０００９（２００７）０７—００４３—０２
０ 引言
最近几年．随着电力建设的飞速发展及电网改
造的逐步进行，高压开关在变电站中的数量迅猛增
加．电压等级从７２．５ ｋＶ￣ｌＳ５０ ｋＶ，以至目前的８００ ｋＶ
以及１ １００ ｋＶ 断路器做为变电站的重要元件，其性
能的好坏对电网的安全稳定运行至关重要。而做为
断路器重要组成部件的操动机构，是用来带动灭弧
室进行分合闸操作，所以它对断路器的开断性能起
着决定性的作用。
断路器的操动机构主要有弹簧机构、液压机构、
液压弹簧机构等。２２０ ｋＶ以上电压等级的断路器由
所需操作功比较大，目前主要采用液压操动机构。经
过不断地改进与创新，液压机构的结构，从最初的
管路连接发展为现在的模块集成式，ＣＹＴ型液压操
动机构就是集成模块式液压操动机构的典型代表。
ＣＹＴ型液压操作机构的外形图如图ｌ所示
１ 液压系统的结构与工作原理
ＣＹＴ型液压操动机构．采用瑞士贝林格公司生
产的控制阀系统，为集成块组合方式。它结构紧凑，
无外置管路，性能优良，可靠性高。
ＣＹＴ型液压机构原理图见图２。机构的主要元件
有：贮乐器、油压表、压力开关、工作缸、信号缸、辅
助开关、电机、油泵、油箱、控制阀。
ＣＹＴ型液压操动机构的操作过程主要有３个步
骤：储能、合闸操作、分闸操作。
收稿日期：２００７—０９—１９
作者简介：王松（１９７６一），男，Ｔ程师，从事高 电器没计。 图１ ＣＹＴ型液压操作机构外形图
国产弹簧操动机构(CTB-1、CT30—126G)的分析及应用
２０１４年３月（中旬刊）Ｉ企业经济与管理
国产弹簧操动机构（ＣＴＢ一１、ＣＴ３０—１ ２６Ｇ）的分析及应用
张继红
新东北电气集团高压开关有限公司
摘要：本文主要讨论了国产弹簧操动机构（ＣＴＢ－１、ＣＴ３０—１２６Ｇ）的特点、结构及工作原理等。 关键词：国产弹簧操动机构分闸操作合闸操作 自动重合闸
一、简述 近年米．由于社会经济的快速发展．人民生活水平的大幅度
提高．对用电量的需求也迅速增加．随着电力系统工作电压的提
高和输电容量的增加，开发高电压、大容量ＳＦ６断路器给高压开
关制造厂提出了许多理论和技术问题 为了适应市场需求．经过
进一步研发．我公司１２６ｋＶ断路器本体已具备开断４０ｋＡ的能力．机
构选用德国ＡＢＢ机构 但由于市场倾向于选用弹簧机构．并且德国
ＡＢＢ机构价格昂贵．生产周期长．我公司经常受到资金不足及交货
期不及时的影响 因此更好的选用具备４０ｋＡ开断能力的国产弹簧
操动机构是势在必行的。在此情况下．我公司与陕西得瑞及陕西凌宇
公司共同合作开发了具备４０ｋＡ开断能力的国产弹簧机构
二、国产弹簧机构（ＣＴＢ一１、ＣＴ３０—１２６Ｇ）的分析及应用
１．配同产弹簧操作机构的额定参数：
配ｇ ｌ２６Ｇ弹簧操动机构的额定参数
参 数 项目
ＣＴ８－１ ＣＴ３０－１２６Ｇ 额定电压 Ｖ １ｌ０ ２２０ ｌｌ０ ２２０ 分闸线圈
额定电流 Ａ ３．４ ２ ３．７ ３．４
额定电压 Ｖ １１Ｏ ２２０ ｌｌＯ ２２０ 合闸线圈
额定电流 Ａ ３．４ ２ ３．７ ２
２．机构特点
２．１由于驱动机构简单．从而大大减少了零部件数量．提高
了产品的可靠性
２．２具备两套分闸线罔．丁作可靠性高
２．３南于凸轮、凸轮轴．棘轮的结构合理，所以运行、维护工
作简单。
２．４由于操动机构不使用压缩夺气．因而噪音水平低
２．５设备的体积小，重量轻（仪２８０ｋｇ），运输方便。
３．机构结构
机构结构截面图，见图１。主要由机构架、分（合）闸弹簧、储能
SF6气体柜充气柜专用操作机构
HS01-12(红苏) 弹簧操动机构
一、概述
HSM6-12 高压环网柜所配CF 弹簧操动机构为额定电压12kV 交流金属封闭式开关的
配套设备，该系列机构采用平面涡卷弹簧蓄能控制负荷开关的动作，接地操作采用了压缩弹
簧过中蓄能控制。工作位置有合闸、分闸、接地三个操作工位，该系列产品具有五防联锁功
能，体积小、安装方便和适应性强等特点。
该产品全检合格出厂，符合GB 3804-2004 《3.6kV-40.5kV 高压交流负荷开关》、GB
3906-2006 《3.6~40.5kV 交流金属封闭开关设备和控制设备》、GB 16926-2009 《高压交
流负荷开关_ 熔断器组合电器》的相关要求。
二、型号说明
三、HS01-SJ/DJ 弹簧机构使用操作说明
合闸操作：
确认检查产品有无运输变形，将机构安装固定在负荷开关上，使用专用的操作手柄插入到机
构上部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路合闸。或电动操作按
合闸按钮电机带动机构完成开关合闸操作，此时无法进行接地操作。
分闸操作：
操作手柄插入到机构上部，逆时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路分
闸。或电动操作时按分闸按钮电机带动机构完成分闸操作，此时可进行合闸操作或接地操作。
接地合闸和接地分闸操作：
操作手柄插入到机构下部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下接地回路
合闸，此时无法进行主回路合闸操作。
操作手柄逆时针转动约90 度，负荷开关在机构弹簧力作用下接地回路分闸，此时可进行合
闸操作或接地操作。
四、HS01-12(C 柜) 弹簧操动机构
五、HS01-12(C 柜) 弹簧操动机构外形及安装尺寸
六、HS01-12(C 柜) 弹簧操动机构生产车间
七、HSM6-12红苏充气柜生产车间
中压真空断路器操动机构分类及特点
·９６· 科技论坛
中压真空断路器操动机构分类及特点
苏计东朱苛娄郭良超
（平高集团有限公司，河南平顶山４６７００１）
摘要：中压真空断路器是中低压配网系统重要组成部分，操动机构作为断路器的核心零部件之一，其重要性不言而喻。目前市场上 操动机构主要为三大类：弹簧机构容易制造，加工成本低，但由于零部件较多使得其可靠性降低；电磁机构结构简单，零部件较少使得可
靠性大幅度提高，由于电容时间限制及电子元器件本身的价格问题，目前市场推广度不高；电磁机构制造简单，工作可靠，由于其辅助设
备投资较大，维护费用高，在断路器中使用数量已逐渐减少。 关键词：真空断路器；操动机构；分类；特点
断路器（英文名称：ｃｉｒｃｕｉｔ—ｂｒｅａｋｅ＠是指能够关合、承载和开断正常 回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条
件下（包括短路条件）的电流的开关装置，在电力系统的一次设备中占
有重要地位。断路器包括两大部件：一为灭弧室，分为六氟化硫与真空 两种类型，相当于断路器的心脏；另一为操动机构，为断路器完成分、合
操作，对断路器的操作特洼影响很大。操动机构结构复杂，维护工作量 大，故障发生率较高，因此其可靠性至为关键。下面重点介绍中压真空
断路器所用的三种操动机构。 １弹簧操动机构
弹簧操动机构主要由储能及能量保持部分，合闸驱动部分，合闸保 持及分闸脱扣部分，合分电磁铁及二次控制元件部分构成。图１所示为
弹簧操动机构原理框图。
目前国内外使用的弹簧机构主要为螺旋弹簧机构。该机构又分为 配装式和—体式。配装式弹簧机构有单独的型号，可配不同型号的断路
器使用，如ＣＴ１７、ＣＴ１９型等。一体式指弹簧机构与真空断路器本体构
成一体，机构本身并没有单独的型号，例如ＺＡ６３Ａ型，ＶＤ４型，３ＡＨ型 真空断路器。
—体式减少了中间的传动环节，使结构变得简单紧凑，降低了能耗 和噪声。这种机构一经装配完毕后可以免调试，模块化程度较高，其广
[整理]vs1真空断路器介绍.
-------------
------------- 一、VS1真空断路器原理图
二、以下是两种vs1真空断路器介绍：
VS1真空断路器 - 西安森源珠海自动化公司
西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。断路器符合GB1984、DL/T403及IEC60056等标准的规定。在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。 -------------
------------- VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构
● 普通型
断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
● 极柱型
断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构
浅谈弹簧操动机构储能过程保持方式
《装备制造技术｝２０１７年第０１期
浅谈弹簧操动机构储能过程保持方式
穆贝贝，袁平定
（许继电气股份有限公司，河南许昌４６１０００）
摘要：弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构，其利用已储能弹簧释放的能量为动力，实现机构 的合闸操作。本文针对弹簧操动机构储能过程中使用的四种储能过程保持方式加以分析说明，并介绍各自的特点及使用 环境，为弹簧操动机构的储能过程保持设计提供选择依据。 关键词：弹簧操动机构；储能过程保持方式；特点
中图分类号：ＴＭ５６１ 文献标识码：Ａ 文章编号：１ ６７２—５４５Ｘ（２０１ ７）０１—００１ ９—０２
弹簧操动机构是高压断路器的重要组成部分， 是高压断路器中最常见，也是应用最广的一种机构。 其储能方式分为电动和手动两种储能方式。电动储 能方式是通过电动机带动减速装置来实现；而手动
方式是通过手动方式操作储能手柄，进而带动机构 的输入接口来实现储能。在手动储能中，储能弹簧未 运动到储能保持状态的情况下，通过操作手柄对机 构的输入接口做功时，需有储能过程保持装置，否则 手动操作手柄一旦停止或取消对机构的输入接口做 功，储能弹簧将释放已储存的能量，驱动储能手柄倒 转，进而造成手动储能失败。 弹簧操动机构原理简单，性能稳定，随着弹簧操 动机构在开关行业的广泛应用，用户对弹簧操作机 构可靠性要求越来越高。对手动储能功能的要求越 来越苛刻，不仅要求动作灵敏稳定，而且要求操作方 便，后期使用尽可能达到免维护状态。本文对手动方
式储能过程中的储能过程保持方式作简要探讨。
１弹簧操动机构手动方式储能的过程和要求
１．１弹簧操动机构手动方式储能的过程 弹簧操动机构的储能环节一般包括手动输入 轴、齿轮啮合传动环节或链轮传动环节、离合挚子、 离合轮、储能轴、拐臂和储能簧等。离合挚子固定在 齿轮或链轮上，离合轮和拐臂固接在储能轴上。储能 时，由手动输入轴通过齿轮啮合传动环节或链轮传 动环节带动离合挚子运动，然后由离合挚子驱动离 合轮带动拐臂旋转运动，从而由拐臂拉动合闸弹簧
弹簧储能操作机构的工作原理!民熔教授解答您的困惑!
弹簧储能操作机构的工作原理！民熔教授解答您
的困惑！
民熔储能操动机构是一种新型的断路器操动机构。民熔操动机构的出现对提高断路器的
整体性能起到了很大的作用。由于传统的电磁操动机构在提高合闸速度方面受到限制，其合
闸功率也较大，对供电提出了更高的要求。弹簧储能操动机构采用手动或电动操作，不仅具
有较高的合闸速度，而且能实现自动重合闸。Ct19是一种编号为Ct19的弹簧储能操作机构。
其模型组成及含义如下图所示。可用于关闭高压开关柜中的2n28高压真空断路器及其它类
似的真空断路器。其性能符合GB1984《交流高压断路器》的要求，主要指标均达到或超过1ec标准。民熔操作机构合闸弹簧有两种：电动机储能和手动储能；分闸操作包括分闸电磁铁、过流跳闸电磁铁和手动按钮操作；合闸操作包括合闸电磁铁和手动按钮。
1机械部分原理介绍，ct19、ct19b（a）弹簧储能操动机构由电机提供储能动力，通过
两级齿轮减速带动储能轴旋转，实现储能弹簧储能。弹簧储能到位后，摇臂推动行程开关，
切断电机电源。在手动储能过程中，将手动储能操作手柄插入储能摇臂的插座内，然后上下
摆动。棘轮由摇臂上的棘爪驱动，储能轴转动，实现合闸弹簧储能。操作机构储能完成后，保持储能状态。如果准备合闸，合闸线圈通电，电磁铁动作。
储能保持状态释放，合闸弹簧迅速释放能量，完成合闸动作。分闸时，分闸线圈通电使
电磁铁动作，联动机构的平衡状态解除。在断路器的负载力作用下，分闸操作完成。ct19、ct19b（a）弹簧储能操动机构外形如下图所示。2电气控制原理下图为ct19民用熔泉储能操
动机构电气控制原理图。图两侧km的两条垂直线为控制电源线，可为AV220V或DC220V
等，当机构处于分闸无储能状态时，行程开关CK常闭触点闭合。此时，按下储能按钮sb。
中间继电器KA1线圈通电，常开触点kal-1闭合，中间继电器ka2动作ka2的常闭触点ka2-2
断开，常开触点ka2-1闭合。马达M接通电源，开始运转。闭合弹簧开始储能，直到储能
电动机构说明书(中文)
.
-
- -可修编-
CJTK〔改良型〕电动操作机构
安 装 使 用 说 明 书
0TK.466.5017
泰开集团
XX泰开隔离开关XX
二〇一〇年三月
.
-
- -可修编- 目 录
一、机构的主要特点：3
二、储存：3
三、CJTK电动机构技术参数表：3
四、使用环境条件：4
五、构造和工作原理4
1.构造4
2、机构安装尺寸5
3、工作原理5
六、安装和调试6
1、安装前检查6
2、调试步骤：6
3、角度调节：6
七、常见故障处理：7
1、电动操作不动作7
2、接触器不动作或有异常声音7
八、考前须知7
九、随机文件8
十、订货须知8
二次原理图错误!未定义书签。
二次接线图错误!未定义书签。
直流电机原理图错误!未定义书签。
直流电机接线图错误!未定义书签。
正常配报警接点原理图错误!未定义书签。
正常配报警接点接线图错误!未定义书签。
直流电机配报警接点原理图错误!未定义书签。
直流电机配报警接点接线图错误!未定义书签。
附录：电动机构投运的条件错误!未定义书签。
.
