水套加热器说明书

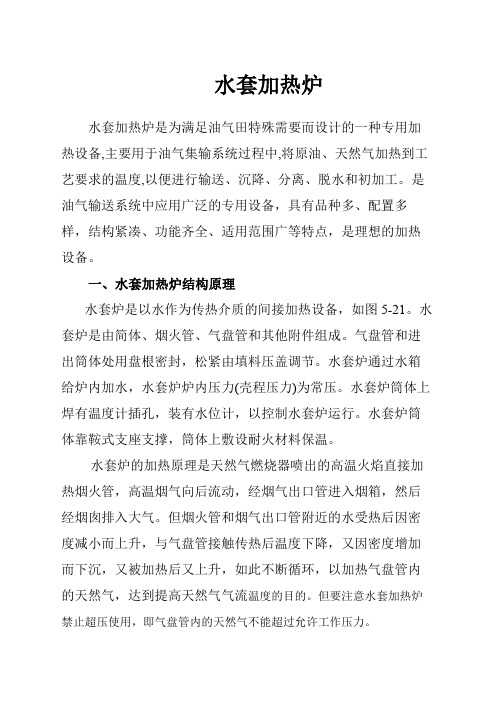

水套加热炉
水套加热炉水套加热炉是为满足油气田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油、天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。
是油气输送系统中应用广泛的专用设备，具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。
一、水套加热炉结构原理水套炉是以水作为传热介质的间接加热设备，如图5-21。
水套炉是由简体、烟火管、气盘管和其他附件组成。
气盘管和进出筒体处用盘根密封，松紧由填料压盖调节。
水套炉通过水箱给炉内加水，水套炉炉内压力(壳程压力)为常压。
水套炉筒体上焊有温度计插孔，装有水位计，以控制水套炉运行。
水套炉筒体靠鞍式支座支撑，筒体上敷设耐火材料保温。
水套炉的加热原理是天然气燃烧器喷出的高温火焰直接加热烟火管，高温烟气向后流动，经烟气出口管进入烟箱，然后经烟囱排入大气。
但烟火管和烟气出口管附近的水受热后因密度减小而上升，与气盘管接触传热后温度下降，又因密度增加而下沉，又被加热后又上升，如此不断循环，以加热气盘管内的天然气，达到提高天然气气流温度的目的。
但要注意水套加热炉禁止超压使用，即气盘管内的天然气不能超过允许工作压力。
加热炉结构实物图燃料气管道(可预热)加水包天然气进出管道及压变温变燃烧器（送风系统、点火系统、监测系统、燃料系统、电控系统）燃烧器多功能组合调节器（调节空气/燃料比例、监测炉温、压力火焰等）、人孔、液位计防爆门（烟囱或烟箱内发生爆炸时泄放压力）二、水套炉的运行操作规范1、开车前的准备工作1）首先检查炉体附件及各管线的阀门、管件、仪器、仪表是否装备齐全；2）对炉体及所有管线进行彻底吹扫和清洁，保证炉体及管线内不含液体和残渣；3）进行试漏检查，确保各个静密封点无泄漏；4）检查空气及烟气通道是否正常；5）检查燃烧器系统，保证燃料气压力正常，燃料气中不含液体。
2、开车步骤1）水套炉传热介质使用防冻液，防冻液冰点要低于当地最低环境温度。
加热器使用方法说明书
加热器使用方法说明书操作指南：加热器使用方法欢迎您购买并使用我们的加热器。
请您仔细阅读以下使用说明，以确保正确并安全地使用加热器。
第一步：准备工作1. 在使用加热器之前，请确保室内通风良好，以确保安全使用。
同时，需要确保电源电压符合加热器的工作要求。
2. 检查电源插座是否正常，不得使用破损或带有松动接触的插座。
第二步：安装加热器1. 将加热器放置在水平且稳定的表面上，远离易燃物和可燃物。
确保周围没有阻挡物，以免影响散热和正常工作。
2. 请勿堵塞或堆放物品在加热器周围，以保持其通风良好。
3. 将加热器的电源线插头插入电源插座，并确保插牢固。
第三步：使用加热器1. 打开加热器的电源开关，根据加热器面板上的操作按钮调整加热器的工作模式和温度。
您可以选择适合您需求的加热模式。
2. 在操作加热器时，请向下拉开门面板以便更好地操作加热器控制面板。
3.加热器配有安全温度控制装置，可以避免过热现象。
但为了安全起见，我们建议您不要将加热器使用时间过长，特别是在长时间离开室内的情况下。
4. 加热器温度可以通过控制面板上的温度按钮进行调节，根据您的需要提高或降低温度。
5. 当不使用加热器时，请及时关闭电源开关，并拔掉电源线插头，以确保安全。
第四步：加热器维护1. 加热器使用一段时间后，会有灰尘和杂物附着在加热器表面和过滤器上。
请定期使用干净的布或吸尘器清洁加热器表面和过滤器，以确保正常工作。
2. 请勿使用带有腐蚀性或破损的清洁剂清洁加热器，以免损坏加热器表面和内部零件。
3. 如发现加热器有故障或异常，请立即停止使用，拔掉电源插头，并联系专业人员进行检修。
第五步：安全注意事项1. 在加热器工作期间，请确保加热器周围没有易燃物或可燃物，如纸张、布料等。
同时，请不要在加热器上晾晒湿衣物。
2. 请勿将加热器放置在潮湿的环境中，以免影响加热器性能和安全。
3. 当加热器在工作时，请不要离开室内太远，以免发生意外。
尽量避免儿童或宠物接近加热器。
美的 HP50W 300T熱泵熱水器安裝說明書说明书
·使用前請仔細閱讀本說明書·本公司保留說明書解釋權·產品外型請以實品為準型號HP50W/300T親愛的用戶：感謝您購買、使用海爾產品。
海爾產品品質優良，性能佳。
為了方便您使用，請仔細閱讀說明書，並按照說明書的步驟操作。
自始至終，海爾的服務將伴隨著您，使用時無論有任何問題，請按照本說明書的電話、地址聯絡，我們樂意替您服務！11.安全注意事項...............................................2....................................................2.各部分零件名稱3....................................................3.安裝說明10....................................................5.使用功能13....................................................6.保養與維護18........................................................8. 技術數據目錄14................................................7.故障與維修處理19........................................................9. 熱水器接線圖20........................................................10. 售後服務21..................................................11. 產品服務保證書9.....................................................4試運轉標誌符號說明必須使用配有地線的電源，並確保熱水器有效接地。
水套加热炉操作规程祥解
沈阳-大连输气管线分输站加热炉操作规程金属结构安装工程公司水套加热炉操作规程1启用水套加热炉前的检查1.1新投用的水套加热炉必须有产品合格证，在安全部门和生产部门进行登记。
1.2长期停用又重新启用的水套加热炉必须由安全部门授权的单位进行内外部检验，合格后方可投入使用。
1.3使用前必须检查水套加热炉各部件及附件(压力表、水位表、安全阀、火嘴、阀门)应齐全可靠。
安全阀、压力表必须有有效的强检校验标志，安全阀要依据设计定压。
液位计应有指示最高最低安全水位的明显标志。
1.4检查水位应在液位计显示范围的1/2--2／3之间。
水位在最低安全水位标志以下时，应加水。
超过最高安全水位标志时应放掉多余部分的水。
1.5检查确认天然气有控制，供气管线无泄漏，供气阀门灵活好用。
1.6检查供气压力是否正常，打开天然气放空阀门，放空，天然气出气稳定后关闭放空阀门。
1.7检查水套加热炉连接部件安装可靠，无渗漏并倒好进出口的流程，确保液流畅通。
2加水2.1 检查确认炉火关闭，侧身打开加热炉放空阀门，缓慢放掉水套炉内的压力，压力降为零后再打开加水阀门加水。
2.2液位到规定位置后，停止加水，关闭加水阀门和放空阀门。
3点火3.1点火前检查确认供气阀门关闭，不漏气。
打开望火孔，调整挡风板通风5min以上，使炉膛内余气排出。
3.2关闭挡风板后点火，点火时人要站在侧面部位，先点火后开气，开气时人要背对加热炉。
3.3火点燃后，要先小火预热5min，然后调整调节阀门加大炉火。
4调火4.1根据加热液体、气体的数量及使用的水套加热炉型号控制炉火大小，并根据风向，调整档风板。
顺风时调小挡风板，逆风时，调大挡风板。
4.2通过逐步调节使水套炉火势适当，火焰呈橙红色，燃烧正常。
5水套加热炉运行中的检查与维护5.1每4h对水套加热炉的水位、炉压、进出口温度和炉子温度、火嘴燃烧状况，供气压力进行一次检查，并做好记录。
不在正常范围时，应及时调整。
5.2定期检查和校对压力表、安全阀和液位计，确定在强检校验有效期内。
16.水套加热炉操作规程
水套加热炉操作规程1 适用范围本规程适用于集输泵站升温用水套加热炉的操作。
本规程规定了水套加热炉的投产前准备、投运、运行检查及停运操作步骤。
2 操作内容2.1投运前的准备2.1.1 正确穿戴劳保用品，并进行危害辨识和风险分析，落实必要的风险削减措施。
2.1.2 岗位人员要求经过特殊工种作业培训，取得相应操作证书持证上岗。
2.1.3 点炉前的检查2.1.3.1炉体、保温层、安全阀、压力表、温度计、液位计齐全完好，在检定有效期内。
检查人孔应严密，附属设备正常。
2.1.3.2倒通燃料流程，检查火嘴无结焦、无堵塞，点火电极间距合适，燃烧器良好，风门、烟道挡板灵活好用。
2.1.3.3 观火孔保持完好，烟道畅通，防爆门完好。
2.1.3.4 液位计完好，玻璃管清洁，有最高、最低安全水位的标识和报警系统，水套内水位应保持在1/2～2/3位置。
2.1.3.5 上水阀灵活好用，上水管线畅通。
2.1.3.6检查配电系统及附属线路完好后，戴绝缘手套合闸送电。
2.1.3.7 烟囱绷绳和接地线良好。
2.1.4 点炉前与相关岗位进行联系。
2.1.5启动鼓风机强制通风5～10min，负压水套炉应自然通风15min以上，排净炉膛内残余的可燃气体。
2.1.6 燃油水套炉，先启动燃油泵预热管线，并启动电加热器加热燃油，控制燃油温度、压力至规定值。
燃气水套炉，根据生产实际情况控制压力值。
2.1.7顺序打开被加热介质出口阀门、进口阀门，确认流程畅通后，关闭旁通阀门，倒通工艺流程后循环10min，置换盘管内介质。
2.2投运2.2.1 通风结束后，按点火开关点火，燃烧稳定后，调节风门和烟道挡板开度，保持火焰处于最佳燃烧状态。
2.2.2 小火烘炉4～5小时后，方可调节火焰升高炉温，按升温曲线要求进行升温。
2.2.3 调节火焰使水套升温、升压至规定值。
正常运行中，水位应在水套液位的2/3处。
2.3运行中的检查2.3.1检查各部位无漏气、漏油、漏风等现象，燃气（油）流量计应运行正常，火焰稳定、均匀，烟囱无冒黑烟现象，燃烧器运行正常。
EHD使用说明THINICON1概述2外形和安装尺寸
参数设置增加“+”键 当进入参数设置操作，此键用于数值递增。
参数设置减少“-”键 当进入参数设置操作，此键用于数值递减。
开始键和指示灯 当预热器接通电源后，按开始键，键上指示灯亮，预热器进入自动加热和保护的 工作过程。断电后再通电，状态保持。
故障指示灯 当预热器检测到水泵故障、传感器故障、高温故障等任一故障时，指示灯闪亮。
保护功能： 水泵故障：当水泵电源继电器闭合后，输出电压低于正常电压值，延时确认后，故障指示灯闪亮，
故障状态期间水泵电源继电器继续闭合，电热管不工作，数码管显示故障代码：A-01。故障不锁定，电 压恢复正常后，故障指示灯不亮，继续执行自动控制过程。
传感器故障：预热器的 PT100 温度传感器，如检测到传感器开路或短路，延时确认后，故障指示灯 闪亮，电热管工作电源继电器断开，水泵延时 60 秒停止，数码管显示故障代码：A-02
THINICON
4 安装
正确安装对加热器的正常工作非常重要，否则会损坏加热器。 位置： l 必须水平安装。 l 要和发动机的震动隔离。 l 加热器水套位置尽可能低于发动机冷却液的低位。
电气连接： l 参考以上接线图。 l 必须提供良好的地线，确保加热器有效地接地保护。 l 用户根据加热器的功率，选择合适的主电源断路器，确保加热器有效的过流保护。
警告： l 加热器在安装和维护时，必须断开主电源。 l 必须由合格的工程人员安装和维护。 l 在运输和停放时，如环境温度会令加热器水套内的冷却液凝固，则必须事
前利用维护用放水口将冷却液放干净。
EHD 使用说明 TH221118CR1
THINICON
5 操作说明
操作按键和 LED
功能描述
设置键 连续按此键 2 秒进入/退出参数设置菜单。
水套炉操作规程
水套炉操作规程一、引言水套炉是一种常用的加热设备，主要用于加热液体或者气体。
为了确保安全和有效地操作水套炉，本文将详细介绍水套炉的操作规程。
二、设备概述水套炉由加热器、外套、进出口管道、温度控制系统等组成。
加热器通过外套与进出口管道相连，通过加热器中的热媒将热量传递给外套中的液体或者气体。
三、操作前准备1. 确保水套炉周围环境干净整洁，无易燃物质。
2. 检查水套炉的电源线是否连接坚固，电源开关是否处于关闭状态。
3. 检查水套炉的进出口管道是否连接正确，无泄漏情况。
4. 检查温度控制系统的设置是否符合实际需求。
5. 确保操作人员佩戴防护手套、安全眼镜等个人防护装备。
四、操作步骤1. 打开水套炉的电源开关，待加热器预热至设定温度。
2. 将待加热的液体或者气体通过进口管道加入外套中。
3. 打开温度控制系统，设置所需的加热温度。
4. 监测温度控制系统的运行情况，确保温度稳定在设定值附近。
5. 在操作过程中，及时检查进出口管道是否有泄漏情况，如有泄漏应即将住手操作并进行维修。
6. 操作结束后，关闭温度控制系统，将热媒排空。
7. 关闭水套炉的电源开关，断开电源线。
五、安全注意事项1. 操作人员应严格按照操作规程进行操作，不得擅自更改设备设置。
2. 在操作过程中，应注意观察温度控制系统的运行情况，如发现异常应及时报修。
3. 操作人员应保持警惕，避免热媒泄漏引起的烫伤或者其他意外事故。
4. 操作人员应定期对水套炉进行维护保养，确保设备的正常运行。
5. 在操作过程中，应避免将易燃物质挨近水套炉，以防发生火灾。
6. 操作结束后，应及时关闭电源开关，断开电源线，确保设备的安全。
六、故障排除1. 若温度控制系统无法正常工作，应检查电源线是否连接正常，温度传感器是否损坏等。
2. 若发现热媒泄漏，应即将住手操作，并进行维修。
3. 若水套炉加热不均匀，应检查加热器是否损坏，是否需要更换。
七、总结水套炉是一种常用的加热设备，操作时应严格按照操作规程进行，确保安全和有效地进行加热操作。
水套炉操作规程
水套炉操作规程一、概述水套炉是一种常见的加热设备，广泛应用于化工、制药、食品等行业。
为了确保安全运行和提高工作效率，制定本操作规程。
二、设备准备1. 检查设备：确保水套炉外观完好，无损坏和泄漏现象。
2. 检查电源：确认电源连接正常，电压稳定。
3. 检查冷却水：确保冷却水供应充足，水温适宜。
三、操作步骤1. 打开电源：将电源开关置于“开”位，确认电源指示灯亮起。
2. 设置温度：根据工艺要求，调节温度控制器的设定温度。
3. 加水：打开进水阀，逐渐加水至设定水位，然后关闭进水阀。
4. 加热：将加热开关置于“开”位，启动加热器进行加热。
5. 监控温度：通过温度控制器实时监测水套炉内的温度变化，确保温度控制在设定范围内。
6. 停止加热：当达到设定温度后，将加热开关置于“关”位，停止加热。
7. 关闭电源：工作结束后，将电源开关置于“关”位，断开电源供应。
四、安全注意事项1. 操作前需穿戴好防护装备，如耐酸碱手套、护目镜等。
2. 操作过程中，严禁用湿手触摸电源开关和加热器。
3. 加水时应缓慢操作，避免水溅出烫伤皮肤。
4. 在加热过程中，应随时监控温度，避免温度过高引发事故。
5. 操作结束后，应及时关闭电源，断开电源供应，确保设备安全。
五、故障处理1. 温度过高：停止加热，检查温度控制器和加热器是否正常工作，如有问题，及时联系维修人员。
2. 水泄漏：关闭进水阀，检查水管连接是否松动或破损，如有问题，及时修复或更换。
六、维护保养1. 定期清洗：根据使用情况，定期清洗水套炉内部，防止结垢和污染影响工作效果。
2. 检查电源线：定期检查电源线是否破损，如有破损，应及时更换。
3. 检查密封件：定期检查水套炉的密封件是否完好，如有老化或破损，应及时更换。
以上就是水套炉的操作规程，希望能对您的工作有所帮助。
如有其他问题，请随时咨询。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水套加热器
安装使用说明书
广州三业科技有限公司
、
1 概述
本手册基本介绍水套加热器的安装、使用和维护方法，敬请用户详细阅读，以确保设备安全、可靠和耐久使用。
当用户的使用环境有可能低于4℃时，在起动阶段，发动机的润滑油及冷却水有可能凝结成固态，失去润滑或冷却的作用，从而损坏发动机。
水套加热器适用于各种型号的柴油机作油、水的预热，其恒温点为40℃。
（外型图）
2. 技术参数
2.1 基本参数
·工作电压：AC 220V
·温控范围：37～43℃
·绝缘电阻：≥50MΩ
·压力试验：≥0.5MPa
·电气强度：1500V/min
·电功率：目前有1500W、2000W、2500W、3000W四种规格
2.2外形及安装尺寸
图
1
外 形 及 安 装 尺 寸 型 号 功 率
A
B C E F H QJ-1500 1500W 404 36 60 120 149 430 QJ-2000 2000W 504 36 60 120 149 530 QJ-2500 2500W 554 36 60 120 149 580 QJ-3000
3000W
604
36
60
120
149
630
3. 安装使用
3.1 管道连接
安装时请参照安装系统图（图2 ），使水流方向符合预热器上标明的箭头方向，并且水口是水平向上。
图2
3.2 电路连接
接线时客户应采用工作电压220V ，1.5mm 2软线作引入线，然后打开“出水口”一侧线盒的盖板（如图3），将电源线穿过盖板孔，并从盒内引线头拔出所配的接线插片，用专用压线工具把插片压接在电源线上。
再重新与线盒里的内引线对应插接（黄绿色线为保护接地线），须确保插接牢固，接触良好，如图4。
出口
图3
相线（火线）
零线
图4
3.4 通电使用
通电前须确认预热器已牢固地安装在最低水位以下，并确保其内部已排清空气，灌满
水，如图5
图5
SUNYEAR产品保留对产品外观及设计改进和改变的权利，而无需事先通知。
产品及配件均以实物为准。
广州三业科技有限公司GUANGZHOU SUNYEAR TECHNOLOGY CO., LTD.
Add：广州市江湾路111号 No. 111 JIANG WAN ROAD GUANGZHOU,CHINA
C.d:510220 Fax：(020)84470169 TEL：(020) 84003203 34280317 34291531
HTTP：//www.sunyear. cn E-MAIL：sunyear@。
