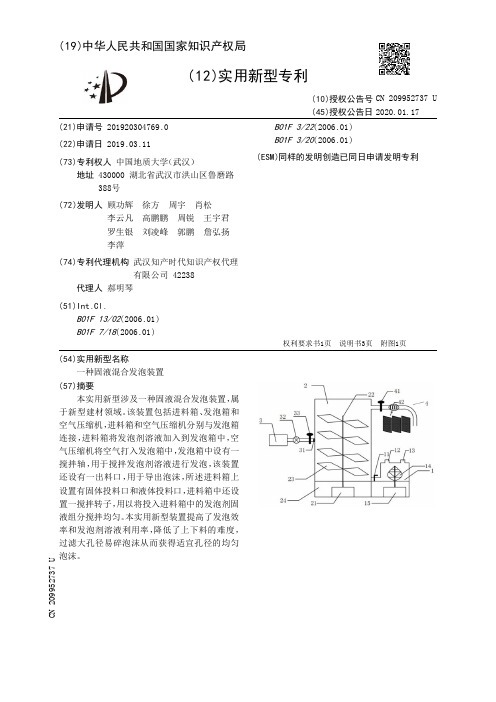

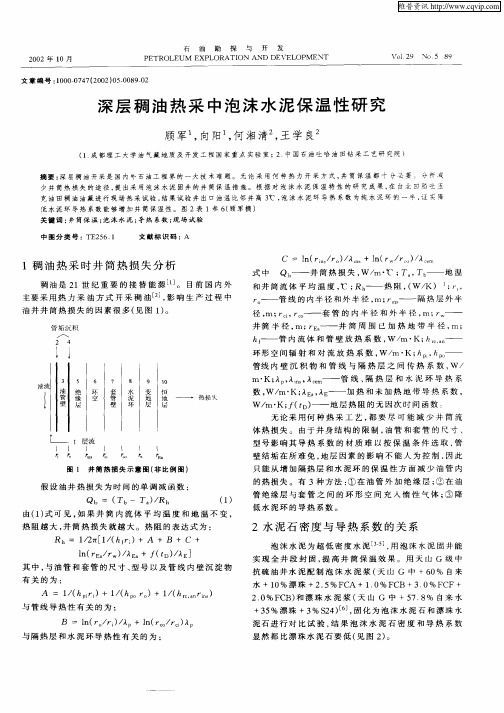

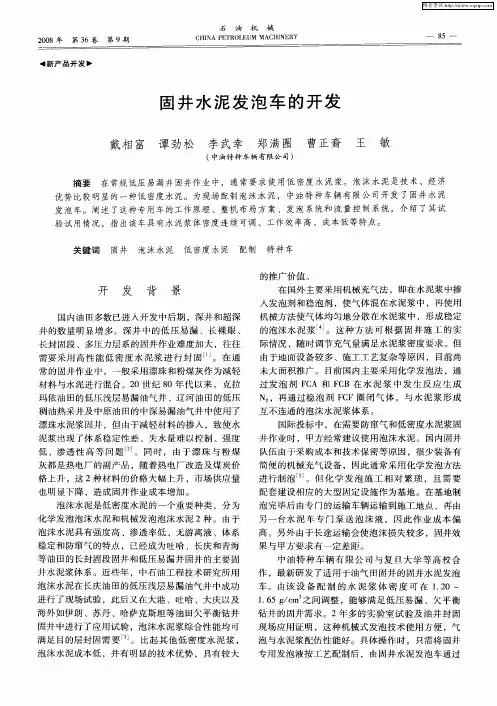

泡沫固井用泡沫发生装置研究

泡沫产生装置的安装

泡沫产生装置的安装 High quality manuscripts are welcome to download

泡沫产生装置的安装低倍数泡沫产生器的安装应符合下列规定： 1 液上喷射的泡沫产生器应根据产生器类型安装，并应符合设计要求。检查数量：全数检查。检查方法：观察检查。 2 水溶性液体储罐内泡沫溜槽的安装应沿罐壁内侧螺旋下降到距罐底～处，溜槽与罐底平面夹角宜为30°～45°；泡沫降落槽应垂直安装，其垂直度允许偏差为降落槽高度的5‰，且不得超过30 mm ，坐标允许偏差为25 mm ，标高允许偏差为±20mm。检查数量：按安装总数的10％，但不得少于 1 个。检查方法：用拉线、吊线、量角器和尺量检查。 3 液下及半液下喷射的高背压泡沫产生器应水平安装在防火堤外的泡沫混合液管道上。检查数量：全数检查。检查方法：观察检查。 4 在高背压泡沫产生器进口侧设置的压力表接口应竖直安装；其出口侧设置的压力表、背压调节阀和泡沫取样口的安装尺寸应符合设计要求，环境温度为0℃及以下的地区，背压调节阀和泡沫取样口上的控制阀应选用钢质阀门。检查数量：按安装总数的10％抽查，且不得少于 1 个储罐的安装数量。检查方法：尺量和观察检查。

5 液下喷射泡沫产生器或泡沫导流罩沿罐周均匀布置时，其间距偏差不宜大于100mm。检查数量：按间距总数的10％，且不得少于 1 个储罐的数量。检查方法：用拉线和尺量检查。 6 外浮顶储罐泡沫喷射口设置在浮顶上时，泡沫混合液支管应固定在支架上，泡沫喷射口T 型管应水平安装，伸入泡沫堰板后应向下倾斜角度应符合设计要求。检查数量：按安装总数的10％，且不得少于 1 个储罐的安装数量。检查方法：用水平尺、量角器和尺量检查。 7 外浮顶储罐泡沫喷射口设置在罐壁顶部、密封或挡雨板上方或金属挡雨板的下部时，泡沫堰板的高度及与罐壁的间距应符合设计要求。检查数量：按储罐总数的10％检查，且不得少于 1 个储罐。检查方法：尺量检查。 8 泡沫堰板的最低部位设置排水孔的数量和尺寸应符合设计要求，并应沿泡沫堰板周长均布，其间距偏差不宜大于20mm 。检查数量：按排水孔总数的5 ％检查，且不得少于 4 个孔。检查方法：尺量检查。 9 单、双盘式内浮顶储罐泡沫堰板的高度及与罐壁的间距应符合设计要求。检查数量：按储罐总数的10％检查，且不得少于 1 个储罐。检查方法：尺量检查。 10 当一个储罐所需的高背压泡沫产生器并联安装时，应将其并列固定在支架上，且应符合本条第3 款和第4 款的有关规定。

固定式泡沫灭火系统组成

固定式泡沫灭火系统组成固定式泡沫灭火系统由固定的泡沫液消防泵、泡沫液贮罐、比例混合器、泡沫混合液的输送管道及泡沫产生装置等组成，并与给水系统连成一体。当发生火灾时，先启动消防泵、打开相关阀门，系统即可实施灭火。固定式泡沫灭火系统的泡沫喷射方式可采用液上喷射和液下喷射方式。液上喷射泡沫灭火系统的泡沫产生器安装于油罐壁的上部，喷射出的泡沫覆盖住整个燃烧的液面进行灭火。液上喷射泡沫灭火系统适用于固定顶、外浮顶和内浮顶三种储罐。与液下喷射泡沫灭火系统相比，液上式造价较低，并且泡沫不易遭受油品的污染。缺点是当油罐发生爆炸时，泡沫混合液管道及泡沫产生器易被拉坏，造成火灾失控。液下喷射泡沫灭火系统中的泡沫由泡沫喷射口从油罐底部喷入，经过油层上升到燃烧的液面扩散覆盖整个液面，进行灭火。液下喷射泡沫灭火系统适用于固定拱顶贮罐，不适用于外浮顶和内浮顶储罐。其原因是浮顶阻碍泡沫的正常分布，当只对外浮顶或内浮顶储罐的环形密封处设防时，无法将泡沫全部输送到该处。当以液下喷射的方式将泡沫注入水溶性液体后，由于水溶性液体分子的极性和脱水作用，泡沫会遭到破坏，无法浮升到液面实施灭火。所以液下喷射泡沫灭火系统不适用于水溶性甲、乙、丙液体固定顶储罐的灭火. 第二节储罐区液上喷射泡沫灭火系统的设计第3.2.1条固定顶储罐液上喷射泡沫灭火系统的燃烧面积，应按储罐横截面面积计算。泡沫混合液供给强度及连续供给时间，应符合下列规定：一、非水溶性的甲、乙、丙类液体，不应小于表3.2.1-1的规定。二、水溶性的甲、乙、丙类液体，不应小于表3.2.1-2的规定。注：本表未列出的水溶性液体，其泡沫混合液供给强度和连续供给时间由试验确定。第3.2.2条外浮顶储罐的泡沫灭火系统，应符合下列规定：一、泡沫混合液流量，应按罐壁与泡沫堰板之间的环形面积计算，其泡沫混合液的最小供强度、泡沫产生器的最大保护周长和连续供给时间，均应符合表3.2.2的规定；二、泡沫堰板距离罐壁不应小于1.0m。当采用机械密封时，泡沫堰板高度不应小于0.25m；当采用软密封时，泡沫堰板高度不应小于0.9m。在泡沫堰板最下部还应设置排水孔，其开孔面积宜按每平方米环形面积设两个12mm×8mm的长方形孔计算。第3.2.3条内浮顶储罐的泡沫灭火系统，应符合下列规定：一、浅盘式和浮盘采用易熔材料制作的内浮顶储罐的燃烧面积、泡沫混合液的供给强度和连续供给时间，均应按本规范第3.2.1条的规定执行；二、单、双盘式内浮顶储罐的燃烧面积、泡沫混合液的供给强度和连续供给时间，均应按本规范第3.2.2条的第一款规定执行，泡沫堰板距罐壁不应小于0.55m，其高度不应小于0.5m。第3.2.4条液上喷射泡沫灭火系统泡沫产生器的设置，应符合下列规定：

振动固井技术

振动固井技术内容摘要：振动固井是在下套管、注灰、顶替和候凝的过程中，采用机械振动、液压或空气脉冲、水力冲击等手段，产生振动波作用于套管、钻井液和固井液来提高固井质量的一项新技术。实践证明，振动可以提高水泥石强度，,提高顶替效率，消除水泥中的气泡，形成完好的水泥环，还可以缩短候凝的时间，防止固井后的油、气、水混窜，有利于提高一、二界面的胶结强度。关键词：振动固井固井质量脉冲式谐振器一、概述国外在60年代就开始这方面的研究工作,主要以前苏联和美国为代表。前苏联已有5个油田近百口井成功地使用了这项技术,有效地提高了固井质量,获得明显的经济效益。国内在这一领域开始进行系统研究,1992年大庆钻井研究所对振动固井技术进行探索性研究,1994 年大庆钻井技术服务公司与大庆石油学院合作,研究并设计了一种水力脉冲振动套管鞋。从室内试验和现场试验结果看,它的振动作用是比较明显的,但还没有真正应用到现场。1998年辽河油田钻井二公司和航天工业总公司606研究所电子仪器厂协作研制成功了井下水力脉冲振动发生器,并进行了17口井的现场试验,合格率为100%,优质率为94%,取得良好效果。动态振动固井是在常规振动固井技术的基础上进行的改进，动态振动式相对于传统固定位置条件下的振动而言的，是指振动器一边在套管中自上而下运动，一边在套管中振动，并在一定范围内传动振动波。固井施工过程中，在注水泥，顶替和候凝时，采用自发振动的激振器让振动波对套管，钻井液和水泥浆产生作用，提高固井质量。通过激振器在全井阶段中的运动，实现整个套管柱的阻尼共振效应，全面激活界面、钻井液和水泥浆，改善流体流动性，提高顶替效率、水泥石强度和界面胶结质量，防止活跃地层流体侵入环空，从而达到提高固井质量的目的。二、振动固井技术 1、振动对固井质量的作用振动能提高水泥石强度：前苏联乌发石油研究院科技人员通过室内试验,证实了这样一种结论,即对水泥浆建立振动场,不论振动场强或弱,均可提高水泥石的强度。振动能降低钻井液粘度并提高固井顶替效率：试验表明,在频率为20～45Hz的振动场中,钻井液的粘度将下降20%～30%,有利于清除套管外壁的钻井液膜和井壁的滤饼。在此振动频率范围内,只需5～15s就可完全清除岩石试样表面的滤饼。在频率20～100Hz时,套管上未被替净的钻井液减少了二分之一。振动可以缩短水泥浆的候凝时间：试验证明,当振动频率在20～170Hz范围内变化时,水泥浆的初凝时间缩短10%～15%,终凝时间缩短了30%～40%。振动能使水泥浆静切力大大降低：在水泥浆候凝过程中,振动水泥浆有助于破坏其颗粒间的粘结,减小或消除静切力,使水泥浆几乎保持其总液柱压力,防止地下流体进入环空,避免窜槽和破坏胶结质量。

【CN110227364A】一种灭尘用泡沫发生装置【专利】

(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910347569.8 (22)申请日 2019.04.28 (71)申请人中国矿业大学地址 221116 江苏省徐州市铜山区大学路1 号 (72)发明人刘送永　徐盼盼　江红祥　沈刚　崔新霞　崔玉明　李洪盛　 (74)专利代理机构南京经纬专利商标代理有限公司 32200 代理人周敏 (51)Int.Cl. B01F 3/04(2006.01) B01F 5/04(2006.01) B01F 15/00(2006.01) B01F 15/04(2006.01) (54)发明名称一种灭尘用泡沫发生装置 (57)摘要本发明公开了一种灭尘用泡沫发生装置，包括泡沫发生系统和泡沫检测系统；所述泡沫发生系统包括：管道混合器，以及与管道混合器出口连接的发泡器，所述发泡器的出口与泡沫检测系统相连。本发明用泡沫发生系统调控出任意配比的泡沫，完成发泡装置的清洗以及响应测试，还能利用泡沫检测系统完成泡沫的性能检测。在此基础上，还可以利用PLC实现数据读取和系统自动化控制。此发明具有使用方便可靠，通用性强等突出优势，提供了寻找具体除尘场合所需泡沫的配比形式的捷径。权利要求书1页说明书4页附图1页CN 110227364 A 2019.09.13 C N 110227364 A

权　利　要　求　书1/1页CN 110227364 A 1.一种灭尘用泡沫发生装置，其特征在于：包括泡沫发生系统（1）和泡沫检测系统（2）；所述泡沫发生系统（1）包括：管道混合器（1-20），以及与管道混合器（1-20）出口连接的发泡器（1-27），所述发泡器（1-27）的出口与泡沫检测系统（2）相连；所述管道混合器（1-20）的进口并联清水供应源和发泡剂供应源；所述清水供应源包括：通过清水管路（1-10）顺序连接的水池（1-1）、过滤器（1-2）、螺杆泵Ⅰ（1-3）、靶式流量计Ⅰ（1-7）、压力变送器Ⅰ（1-8）和单向阀Ⅰ（1-9），所述单向阀Ⅰ（1-9）的出口连接管道混合器（1-20）的入口，所述螺杆泵Ⅰ（1-3）与变频电机Ⅰ（1-4）传动连接，所述螺杆泵Ⅰ（1-3）的出口通过旁路Ⅰ（1-6）并联溢流阀Ⅰ（1-5）至水池（1-1）；所述发泡剂供应源包括：通过发泡剂管路（1-19）顺序连接的发泡剂箱（1-11）、电动三通球阀Ⅰ（1-30）、螺杆泵Ⅱ（1-12）、靶式流量计Ⅱ（1-16）、压力变送器Ⅱ（1-17）和单向阀Ⅱ（1-18），所述单向阀Ⅱ（1-18）出口连接管道混合器（1-20）的入口，所述螺杆泵Ⅱ（1-12）与变频电机Ⅱ（1-13）传动连接，所述螺杆泵Ⅱ（1-12）的出口通过旁路Ⅱ（1-15）并联溢流阀Ⅱ（1-14）和电动三通球阀Ⅱ（1-31）后至发泡剂箱（1-11）；所述电动三通球阀Ⅰ（1-30）第三个接口通过回流管路Ⅰ（1-29）连接至过滤器（1-2）的出口；所述发泡器（1-27）的进口还并联高压气体供应源；所述高压气体供应源包括通过气体管路（1-26）顺序连接的空压机（1-22）、靶式流量计Ⅲ（1-23）、压力变送器Ⅲ（1-24）和单向阀Ⅲ（1-25）；所述泡沫检测系统（2）包括：与发泡器（1-27）出口连接的观察管（2-1），所述观察管（2-1）通过泡沫管路（1-28）依次与压力变送器Ⅳ（2-2）、靶式流量计Ⅳ（2-3）、电动三通球阀Ⅲ（2-5）、电动三通球阀Ⅳ（2-6）和泡沫储蓄罐（2-7）连接；所述电动三通球阀Ⅱ（1-31）的第三个接口通过回流管路Ⅱ（1-32）与废液池（1-33）连接；所述电动三通球阀Ⅲ（2-5）的第三个接口通过回流管路Ⅲ（2-4）与废液池（1-33）连接；所述电动三通球阀Ⅳ（2-6）的第三个接口通过应用通路（2-8）直通外部应用场所。 2.根据权利要求1所述的灭尘用泡沫发生装置，其特征在于：所述观察管（2-1）是透明硬质塑料。 3.根据权利要求1所述的灭尘用泡沫发生装置，其特征在于：还包括PLC自动控制系统， PLC模块输入端分别连接有：靶式流量计Ⅰ（1-7）、靶式流量计Ⅱ（1-16）、靶式流量计Ⅲ（1-23）和靶式流量计Ⅳ（2-3），以及压力变送器Ⅰ（1-8）、压力变送器Ⅱ（1-17）和压力变送器Ⅲ（1-24）；所述PLC模块输出端分别连接有：变频电机Ⅰ（1-4）、变频电机Ⅱ（1-13）和空压机（1-22）以及电动三通球阀Ⅰ（1-30）、电动三通球阀Ⅱ（1-31）、电动三通球阀Ⅲ（2-5）和电动三通球阀Ⅳ（2-6）。 4.根据权利要求1所述的灭尘用泡沫发生装置，其特征在于：所述发泡器（1-27）空腔的进口处设置有扰流板，在扰流板的后方设置有挡板和螺旋叶片，所述发泡器（1-27）的中心轴线上设有若干个贯穿的通孔。 5.根据权利要求1所述的灭尘用泡沫发生装置，其特征在于：所述观察管（2-1）的外部设有便于观察和记录泡沫流变特性的高速摄像机。 2

PWZ泡沫喷雾灭火装置说明书

PWZ泡沫喷雾灭火装置说明书 1 2020年4月19日

目录一、概述 (3) 二、设计依据 (4) 三、型号编制方法 (5) 四、灭火机理 (6) 五、装置主要性能参数 (6) 七、装置工作流程 (10) 八、安装 (12) 九、水压试验及冲洗 (14) 十、调试 (15) 十一、保养和维护 (16) 十二、泡沫灭火剂灌装方法 (17) 图1 PWZ泡沫喷雾灭火装置图 (18) 表1 PWZ泡沫喷雾灭火装置试验记录表 (19)

一、概述 PWZ泡沫喷雾灭火装置由储液罐（含合成泡沫灭火剂）、氮气瓶组（含容器阀）、减压阀、单向阀、安全阀、分区阀、水雾喷头、压力表、集流管、连接管件，以及火灾探测器、火灾报警控制器等部件组成。是一套能够独立完成火灾探测报警与控制、自动或紧急手动启动泡沫喷雾灭火的系统装置，也能够和其它火灾报警控制系统联动控制。其装置系统图如图1，火灾探测器探测到火灾后，火灾报警控制器启动瓶头阀，释放氮气瓶组内的压缩氮气对储液罐的合成泡沫灭火剂加压，灭火剂经阀门控制由管道输送到保护区域，经过水雾喷头雾化发泡进行灭火。装置具有自动、手动和机械应急启动三种启动方式，启动稳定、可靠；系统安装、操作、维护简单。合成泡沫灭火剂是一种高效泡沫灭火剂，其特点是在油类表面上形成一层抑制油类蒸发的防护膜，靠泡沫和防护膜的双重作用，灭火效率高、速度快、防复燃性能和封闭性能好，贮存期长，能够在各种低倍数泡沫产生设备中发泡，可用于灭A、B、C类火灾,特别是用于扑救电气和热油流淌火灾。该装置吸收了大量消防设备的现场实际应用技术和经验，具有高可靠性和安全性，在运行期间不会对周围的设施构成任何安全隐患。与水喷雾系统相比，该装置不需要水泵、雨林阀组等设备，也无须建造水池、泵房等，使得整个装置更加紧凑，安装、维护更简单，运行操作更简单可靠，

2019年KSP900煤矿用三相泡沫发生装置说明书

KSP900 煤矿用三相泡沫发生装置使用说明书山东中煤工矿物资集团有限公司地址：山东省济宁市开发区火炬路69号销售电话：（0537）2355548 传真：（0537）2360172 手机：邮编：272100

煤矿用三相泡沫发生装置使用说明书一、产品概述发泡装置是由发泡系统和发泡剂添加泵组成。它利用矿井的注浆系统，通过发泡剂定量添加泵在注浆管路中加入一定量的发泡剂并引入氮气或者空气，通过发泡系统而形成气、液、固三相泡沫。粉煤灰或黄泥浆液经发泡后形成的三相泡沫体积量大幅度增加，附在气泡壁上的粉煤灰或黄泥，可持久有效地隔离煤对氧的吸附，防止煤的氧化，不仅能有效地防止煤炭自燃，还能进行现场灭火，三相泡沫成本低廉，防灭火效果显著，具有广泛的实用性。产品执行标准：Q/HTY12-2013 装置的使用环境条件如下：环境温度-5 ℃～+40 ℃；相对湿度≤95 %（+20℃）；环境气压86 kPa～110 kPa；使用环境含有甲烷和煤尘爆炸性气体的矿井中（非采掘工作面）。二、结构特征三相泡沫发生装置结构示意图如下，如图可见，其结构紧凑合理，操作简单，便于维护，使用可靠。

图1 三相泡沫发生装置结构示意图 1.压力表 2.注浆泵 3.箱体 4.煤矿井下用隔爆型三相异步电动机 5.矿用隔爆型真空电磁起动器 6.减速机8.煤矿井下用隔爆型三相异步电动机9.煤安标志10.产品标志11.平板车12.无极减速器13.高压泵14.高倍数泡沫发生器三、工作原理三相泡沫发生装置结构简单，通过定量添加泵添加一定比例的发泡剂（本公司研制生产），仅依靠注浆管路流入三相泡沫发泡器中浆体本身的能量，进行发泡。四、技术参数（1）发泡倍数：不小于30倍；（2）发泡量：900 m3/h；（3）添加泵出口压力：≤MPa；（4）添加发泡剂流量：～m3/h；（5）工作温度：-5～40℃；五、安装使用 1、把发泡系统与泵的出口用软管连接，把泡沫药液添加泵进料口放入发泡液储液箱内； 2、保证水源，向液箱内加水以上； 3、核对额定工作电压是否匹配，并按相关电器使用说明书要求调整工作电压（660V或1140V) ； 4、开泵前必须先确认运转方向，不得反转。新安装或停机数天的泵，不能立即起动，应先向泵体注入适量机油，再用管钳子扳几转后才可起动； 5、如果搅拌系统不能起动或电机过热，应立即停机检查，排除故障。 6、严禁泡沫装置在无介质情况下空运转，必须在有水溶液供给的情况下才可启动。

泡沫产生装置的安装

5.6 泡沫产生装置的安装 5.6.1 低倍数泡沫产生器的安装应符合下列规定： 1 液上喷射的泡沫产生器应根据产生器类型安装，并应符合设计要求。检查数量：全数检查。检查方法：观察检查。 2 水溶性液体储罐内泡沫溜槽的安装应沿罐壁内侧螺旋下降到距罐底 1.0～1.5m 处，溜槽与罐底平面夹角宜为30°～45°；泡沫降落槽应垂直安装，其垂直度允许偏差为降落槽高度的5‰，且不得超过30 mm ，坐标允许偏差为25 mm ，标高允许偏差为±20mm。检查数量：按安装总数的10％，但不得少于 1 个。检查方法：用拉线、吊线、量角器和尺量检查。 3 液下及半液下喷射的高背压泡沫产生器应水平安装在防火堤外的泡沫混合液管道上。检查数量：全数检查。检查方法：观察检查。 4 在高背压泡沫产生器进口侧设置的压力表接口应竖直安装；其出口侧设置的压力表、背压调节阀和泡沫取样口的安装尺寸应符合设计要求，环境温度为0℃及以下的地区，背压调节阀和泡沫取样口上的控制阀应选用钢质阀门。检查数量：按安装总数的10％抽查，且不得少于 1 个储罐的安装数量。检查方法：尺量和观察检查。 5 液下喷射泡沫产生器或泡沫导流罩沿罐周均匀布置时，其间距偏差不宜大于 100mm。检查数量：按间距总数的10％，且不得少于 1 个储罐的数量。检查方法：用拉线和尺量检查。 6 外浮顶储罐泡沫喷射口设置在浮顶上时，泡沫混合液支管应固定在支架上，泡沫喷射口T 型管应水平安装，伸入泡沫堰板后应向下倾斜角度应符合设计要求。检查数量：按安装总数的10％，且不得少于 1 个储罐的安装数量。检查方法：用水平尺、量角器和尺量检查。 7 外浮顶储罐泡沫喷射口设置在罐壁顶部、密封或挡雨板上方或金属挡雨板的下部时，泡沫堰板的高度及与罐壁的间距应符合设计要求。检查数量：按储罐总数的10％检查，且不得少于 1 个储罐。检查方法：尺量检查。 8 泡沫堰板的最低部位设置排水孔的数量和尺寸应符合设计要求，并应沿泡沫堰板周长均布，其间距偏差不宜大于20mm 。检查数量：按排水孔总数的5 ％检查，且不得少于 4 个孔。

移动式泡沫灭火装置使用说明书

移动式泡沫灭火装置使用说明书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

(长沙龙吟消防设备有限公司泡沫设备系列说明-01003) PY型移动式泡沫灭火装置使用说明书长沙龙吟消防设备有限公司Chang Sha Long Yin Fire-Fighting Equipment Co., LTD （1）

一、移动式泡沫灭火装置的构成：执行标准：GB20031-2005 半固定式泡沫灭火装置也叫推车式泡沫灭火装置，是新型移动式泡沫灭火装置，其操作迅速简便、可靠性强，用于扑灭甲、乙、丙类非水溶性液体火灾。被广泛用于市政住宅区、厂矿企业、油库、化工部门、热处理车间、加油站等场所，主要由泡沫液储罐、喷枪、比例混合器、水带、及推车手柄和底轮等构成。二、移动式泡沫灭火装置的工作原理：移动式泡沫灭火装置在灭火时其管线式比例混合器的两端的管牙接口与消防水带连接，并连接压力水源，当有不低于压力的水以很高的速度流过比例混合器的喷嘴时，由于射流质点的横向移动的扩散作用，比例混合器的室内形成真空（负压），于是泡沫液储罐内的泡沫液在大气的压力作用下通过吸液管进入混合器，与压力水混合，最终达到一定比例的混合液。当具有一定压力的混合液流到泡沫喷枪时，因为喷枪的性能会吸入一定量的空气，使泡沫混合液发泡，从而达到泡沫灭火的效果。三、移动式泡沫灭火装置的性能参数：注：使用泡沫液类型：1.蛋白泡沫液，氟蛋白泡沫液，抗溶性氟蛋白泡沫灭火剂 2.使用温度范围：0℃～55℃ 四、移动式泡沫灭火装置的使用方法：装置一般应由两人操作：一人接喷射泡沫枪带并持枪灭火，另一人接消防栓水带并打开消防栓球阀供水。其操作步骤如下：

半固定式泡沫灭火装置是新型移动式泡沫灭火装置

半固定式泡沫灭火装置是新型移动式泡沫灭火装置，其操作迅速简便、可靠性强.用于扑灭甲、乙、丙类非水溶性液体火灾。被广泛用于市政住宅区、厂矿企业、油库、化工部门、热处理车间、加油站等场所、主要由泡沫液储罐、喷枪、比例混合器、水带、及推车底盘等构成， 1. 半固定式泡沫灭火装置的工作原理半固定式泡沫灭火装置在灭火时其管线式比例混合器的两端的管牙接口与消防水带连接，并连接压力水源，当有不低于0.6MPa压力的水以很高的速度流过比例混合器的喷嘴时，由于射流质点的横向移动的扩散作用，比例混合器的室内形成真空(负压)，于是泡沫液储罐内的泡沫液在大气的压力作用下通过吸液管进入混合器，与压力水混合，最终达到一定比例的混合液。当具有一定压力的混合液流到喷枪时，因为喷枪的性能会吸入～定量的空气。使泡沫混合液发泡。从而达到泡沫灭火的效果。 2. 半固定式泡沫灭火装置的性能参数注：使用泡沫液类型：1.蛋白泡沫液氟蛋白泡沫液 2.使用温度范围：0℃～55℃鎈~ 3. 半固定式泡沫灭火装置的使用方法: 装置一般应由两人操作；一人接喷射水枪带并持枪灭火，另一人接消防栓水带并打开消防栓球阀供水。其操作步骤如下： 1)用消防水带将供水源与设备的压力水进口相联接； 2)取下喷枪并展开其消防水带； 3)将喷枪的联接水带与设备的出VI相联接； 4)打开供水源供水： 5)手持泡沫喷射枪进行灭火。 4. 半固定式泡沫灭火装置的维护与保养 1）灭火剂的罐装：设备使用后，用户必须购置同类型的泡沫液进行补充罐装；罐装时可用塑料管吸入或用漏斗从加液口注入；罐装完毕后拧紧加液口盖，以防设备移动时泡沫液溅出。 2）设备应放在阴凉、通风、进出取用方便的处所。 3）本设备罐体材料采用耐腐蚀性的玻璃钢材质制造.严禁用硬器敲打、磕碰造成罐体损坏以致漏液。

低密度固井技术新进展

低密度固井技术新进展概述随着石油勘探、开发地不断深入，深井、超深井数量不断增加，低压、易漏、长裸眼、长封固段、多压力层系的固井作业随之不断增多。在一口井的井眼和套管之间注入水泥浆的过程称为固井。自开始固井以来，固井的主要目的是封堵井眼内的油、气和水层。此外，水泥环强度必须满足后期增产措施、射孔、开采和各项修井作业的需要，同时在井的生产期中也要满足经济性、可靠性、安全性的要求，而后续进行许多生产或增产作业，其成功与否与固井作业质量有很大关系。低密度水泥固井可以降低套管外液柱压力，从而降低水泥浆液柱压力与地层孔隙压力差，实行合理压差固井，减少水泥浆滤液和固体颗粒侵入油气层，可减少对油气层的损害，有利于保护油气层：①、对于低压油、气层或漏层降低水泥浆密度可以防止堵塞、压死油、气层及漏失；②、对气井或有严重腐蚀套管的水、气层存在的油井，要使水泥浆返出地面，提高套管的使用年限，也需要降低水泥浆密度，减少静液柱压力；③、对于低压易漏深井长封固段注水泥，即便采用分级注水泥技术，仍希望尽可能降低水泥浆的静液柱压力，以便在较低泵压下获得较好的固井质量。膨润土低密度水泥浆体系膨润土密度为2.60-2.70g/cm3主要由含粘土矿微晶的蒙脱石组成，经干燥、磨细而成的粉状物质。国内主要产品有山东潍坊膨润土和安丘膨润土等。膨润土具有规则的层状结构，层与层之间可以吸附大量的水分，使其体积膨胀，通常每克膨润土可以吸水5.3mL，体积膨胀达15倍以上，因此设计膨润土低密度水泥浆时主要靠增大用水量来实现低密度。对于API G级水泥，水灰比为0.44时水泥浆密度约为1.90 g/cm3。如使配制的水泥浆密度降低至1.55 g/cm3，则相应的水灰比约为0.93，这样扣除水泥本身的水灰比0.44，余下部分的水就需要增加膨润土来吸附。在膨润土低密度水泥浆中，膨润土的作用有两个：一个作用是吸附水，另一个作用就是靠其吸水后的自身分散，悬浮支撑沉降的水泥颗粒，保持水泥浆体系的稳定性。从理论上讲，膨润土低密度水泥浆的设计密度可低于1.5g/cm3，但事实上低于这个密度，就失去了其实际使用价值，这是因为随着水灰比增大，膨润土掺量也增大，而水泥石的强度降低，渗透性增加。实验表明膨润土低密度水泥浆适宜的密度为1.53-1.58 g/cm3。膨润土掺量为干水泥质量的8％-10％。若采用预水化膨润土，达到相同的密度，则只需2％的预水化膨润土就相当于8％的干混膨润

复杂性固井工具

克拉玛依职业技术学院毕业设计论文（复杂性固井工具）●系部：石油工程系 ●专业：钻井技术 ●姓名： ●学号：11031158 ●设计题目：复杂性固井工具 ●设计地点：克拉玛依职业技术学院 ●指导教师：

摘要在现在的钻探过程中,由于地层的复杂性，所以必须针对特殊的地层进行复杂性固井。在复杂性固井过程中,必须采用特殊的工具进行特殊的固井工具。其中有分级固井中所用的分级箍,尾管固井所采用的尾管悬挂器，还有选择性固井所采用的尾管悬挂器和TAM工具管外分隔器联合使用的选择性固井……针对其工具进行了解,其中包括零部件的示意图，分级箍和悬挂器的现场工作程序及注意事项还有用到的数据计算，使用工具在井下作业时遇到问题的应急处理预案。关键词：分级箍,悬挂器

目录一、摘要 (1) 二、分级箍、悬挂器、送入工具的运输及现场保管 (4) 三、分级箍现场的使用方法 (4) 四、分级箍现场工作程序及注意事项 (5) 五、分级箍TOP-CO210型，DQVIS778MC和778－MC-3S机械式及液压777HY型有关工作数据 (7) 六、 Baker(贝克)悬挂器现场组装程序 (14) 七、 Baker(贝克)悬挂器现场使用及注意事项 (14) 八、 Baker(贝克)悬挂器现场操作程序 (15) 九、尾管悬挂器有关计算及数据 (16) 十、悬挂器在井下工作中遇到问题的应急处理预案 (21) 十一、结论 (22) 十二、参考文献 (23) 十三、致谢 (24)

二﹑分级箍、悬挂器、送入工具的运输及现场保管 1、悬挂器、送入工具、分级箍出库必须包装完好。送入工具轴承、反扣及键槽部分，中心管及其细扣均应有包装进行包装保护。空心胶塞、钻杆胶塞、铜球应交由运输司机转交钻井队工程师保管。 2、任何一件产品在运输中均应捆死在车槽内，产品不能在车槽内自由晃动，更不能被其他重物挤压。 3、卸车时必须采用吊装工具从车槽内卸出，禁止从车槽内直接滚下。 4、现场存放应在完好的包装箱内，并应用油布或其他物品将其盖严。防止风砂侵入或在雨水与泥浆污物中长期存放。三﹑分级箍现场使用方法 1、开箱后应检查外观是否完好，有无缺陷或缺少稳定螺钉。附件箱内的一级胶塞、二级开孔塞、关孔塞及承托环等是否齐全。 2、清洗公母丝扣并检查公母丝扣有无损坏。公母扣连接时应使用专用套管密封脂。 3、现场工程师必须测绘分级箍的开孔环、关孔环、开孔弹、关孔弹有关尺寸。这些尺寸和标准尺寸是否相符，否则不能入井。 4、分级箍最好在场地连接到套管母接箍内。与套管连接时必须严

CCCC泡沫产生器使用说明书

（长沙龙吟消防泡沫设备系列说明-01007） PC型低倍数泡沫产生器使用说明书长沙龙吟消防设备有限公司Chang Sha Long Yin Fire-Fighting Equipment Co., LTD （1）Tel:（）

PC 系列低倍数泡沫产生器简介执行标准：GB20031-2005 液上喷射泡沫灭火系统（以下简称泡沫系统），是泡沫系统中产生和喷射泡沫的关键消防设备。 PC16 16 PC24 产生器进口压力范围是P :? 混合液流量 Q Q=K ?V P （Q:L/s 、P:MPa ）产生器适合配用： 3%和6%各种类型泡沫液三、结构结构图如下: 图1产生器结构图 1、导板组 2、喷管组（用户自制） 3、壳体组型号外形尺寸（mm ） R L L1 L2 L3 L4 D1 D2 喷入燃烧液体表面形成泡沫层或一层膜 J 压力额定混合液量 a 。 P 液上喷射空气泡沫产生器（以下简称产生器），的低倍数泡沫 (L/s ) 发泡倍数特性系数K 值 24

1、导板组：安装于罐壁内，使泡沫能沿储罐内壁流淌到燃烧液面上 2、喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰 3、连接法兰6、喷口法兰8、垫片由厂家提供。其余用户现场自制）。 3、壳体（其中包括喷嘴、密封玻璃等）：用于确定混合液流量大小、吸进空气产生泡沫。图2喷管组结构图（用户现场自制） 1. *弯头 2.*长喷管 3.焊接法兰4?垫片5 垫片 6. 连接法兰7?垫片8?喷口法兰9*出口管（*号为用户自备）喷管组结构参数（见图2） 4、产生器进口端（用户自制件）：系统管网与壳体相连接件，圆锥螺纹连接，可用通用螺纹弯头与管道连接（制作尺寸可以以图6作参考）。四、安装 1、由壳体、喷管组（自制）、导板组等构成的横式产生器，是固定安装在甲、乙、丙类液体储罐上部使用的液上喷射泡沫设备。 2、产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。安装时导板组上的罩板朝下，不宜侧装。用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。安装产生

国内复杂深井固井现状及技术需求分析

国内复杂深井固井现状及技术需求分析齐奉忠刘硕琼袁进平（中国石油集团钻井工程技术研究院完井固井所，北京海淀 100195）摘要：随着国内油气田勘探和开发工作的不断深入，深井超深井的数量也越来越多，通过联合攻关及技术引进，固井质量得到了较好保证。本文全面总结了国内近年来复杂深井固井技术发展情况，特别是在深井超深井、复杂气井、抗高温水泥浆体系等方面的进展情况，分析了目前存在的主要问题及与国外的技术差距，结合国内目前普遍存在的问题，提出了今后复杂深井固井研究的主攻方向。关键词：固井深井气井外加剂水泥浆体系固井质量气窜近年来，随着国内油气田勘探和开发工作的不断深入，深井超深井数量也越来越多。深井超深井固井在井眼准备、套管下入、抗高温水泥浆体系选择、抗高温隔离液、固井工具及现场施工工艺等方面提出了更高的要求。通过技续攻关及技术引进，形成了较完善的固井配套技术，固井质量得到基本保证。近年来，国内深井固井技术取得的进步主要表现在以下几个方面。一、近年来国内复杂深井固井技术取得的主要进展 1．超深井固井取得突破近年来，国内在超深井固井方面取得突破。新疆风险探井莫深1井Ф339.7mm套管下深4463m，裸眼段长达近4000m，套管重量达516t；Ф244.5mm套管下深6404m，重量达521吨，均创国内新纪录。中石化塔深1井Ф206.4mm无接箍尾管下深6800m，Ф127.0mm尾管下深8405m，井底温度180℃。塔里木油田古城4井完钻井深6550 m，Ф127.0mm尾管下深6430 m，井底最高温度达185℃；塔中88井完钻井深7260m，Ф127.0mm尾管下深达7189.2m，井底温度152℃。吉林长深气田的长深5井Ф139.7mm 生产套管下深5321m，井底静止温度达180℃，该井全部采用国产油井水泥、外掺料和外加剂，固井质量合格井段100%，优质井段98.87%。 2．复杂深气井固井质量基本得到保证针对塔里木油田的窄安全密度窗口高压气井固井，川渝地区的高含H2S气井固井，大庆、吉林油田的高含CO2深气井固井等技术难题，近几年来国内加强了对气窜失重机理的研究，总结了影响气窜的主要因素，提出了综合防气窜、防漏失的配套技术措施，在固井工艺、固井工具、水泥外加剂、高密度隔离液、防漏固井材料等方面取得了一些进步，对于保证这些复杂气井的固井质量起到了积极的作用。吉林长深气田生产套管固井质量合格井段平均达到97.75%，优质井段达到81.13%。大庆庆深气田、塔里木迪那及克拉气田、川渝地区深气井的固井质量也基本满足了生产要求，为国内天然气的稳产增产起到了积极的作用。 3．复杂深水平井及特殊工艺井固井日益完善近年来国内加大了水平井的应用力度，如中石油2006年完成水平井522口，2007年完成806口，

空气泡沫产生器(简介)

泡沫产生器，又称空气泡沫产生器、泡沫发生器、泡沫产生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。供货时其喷管组只包括法兰、垫片、紧固件等，而喷管、弯头由用户自购并自行加工配制成喷管组。产生器应水平安装在储罐壁上部，不宜安装在储罐顶部。安装时罩板朝下，不宜侧装。用于外浮顶储罐时，应安装在储罐顶端的泡沫导流罩上。安装产生器时在储罐壁的开孔，应保证储罐上部要保留有足够的空间，储存液体的液面要低于产生器进口，应在储存液面线以下，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。技术参数泡沫产生器一般有四种型号：PC-4，PC-8，PC-16，PC-24。 1、具体技术参数如下： ①型号PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升 ②型号PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升 ③型号PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升 ④型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升 2、工作压力范围0.2-0.5MPa。 3、玻璃片在0.1-0.2MPa压力下被冲破。

主要性能表1 结构原理泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。表2 尺寸及重量
