完整的电路保护-过流过压保护

断路器保护及过电压保护配置和基本原理

断路器保护及过电压保护是电力系统中非常重要的保护措施。在电力系统中，断路器是一种用于控制电路中电流的开关装置，而过电压保护则是一种用于保护电力设备免受过电压损害的装置。本文将介绍断路器保护及过电压保护的配置和基本原理。

一、断路器保护配置

断路器保护是指在电力系统中，通过对断路器进行保护设置，以保证其在正常工作状态下能够正常运行，同时在出现故障时能够及时切断电路，以保护电力设备和人身安全。

断路器保护的配置包括过流保护、短路保护、接地保护等。其中，过流保护是指在电路中出现过流时，断路器能够及时切断电路，以保护电力设备和人身安全。短路保护是指在电路中出现短路时，断路器能够及时切断电路，以保护电力设备和人身安全。接地保护是指在电路中出现接地故障时，断路器能够及时切断电路，以保护电力设备和人身安全。

二、过电压保护配置

过电压保护是指在电力系统中，通过对电力设备进行保护设置，以保证其在正常工作状态下能够正常运行，同时在出现过电压时能够及时切断电路，以保护电力设备和人身安全。

过电压保护的配置包括过电压保护、欠电压保护、过流保护等。其中，过电压保护是指在电路中出现过电压时，保护装置能够及时切断电路，以保护电力设备和人身安全。欠电压保护是指在电路中出现欠电压时，保护装置能够及时切断电路，以保护电力设备和人身安全。过流保护是指在电路中出现过流时，保护装置能够及时切断电路，以保护电力设备和人身安全。

三、断路器保护和过电压保护的基本原理

断路器保护和过电压保护的基本原理是通过对电路中的电流和电压进行监测，当电流或电压超过设定值时，保护装置能够及时切断电路，以保护电力设备和人身安全。

在断路器保护中，当电路中的电流超过设定值时，保护装置会通过电流互感器或电流变压器进行监测，当电流超过设定值时，保护装置会及时切断电路。在过电压保护中，当电路中的电压超过设定值时，保护装置会通过电压互感器或电压变压器进行监测，当电压超过设定值时，保护装置会及时切断电路。

过压保护电路

开关管的开关频率就是行频，采用PTN3361行频作为开关管的工作频率是为了减小开关电源对图像的干扰影响。

由于开关管的开关频率是由行频控制的，这样开关管的工作周期是一定的。开关管导通时间的长短是由输出电压的大小决定的，它是可以改变的，所以这是一个调宽式电路。

过压保护电路分析.开关型稳压电源的一个优点是能够很方便地引入各种保护电路，这一电源电路设有3种保护电路：一是过压保护电路，二是行输出过流保护电路，三是场瑜出级短路保护电路。图3-165所示是这种机芯电源电路中的保护电路，电路中的VT704用于保护电路中的晶闸管，VT702是行输出管，M601构成场输出级电路，rl703是行输出变压器。

过压保护电路是用来防止彩色电视机中高压太高的电路，当高压太高时会出现危险情况。这一保护电路的工作原理是这样：当高压升高时，行输出变压器T703的另一组绕组(②．⑧)两端的电压也升高，这一电压经VD707、VD705和C729构成的倍压整流电路的整流，再经C730滤波后，加到电源电路中CP701的①脚上，经内电路中的Rl、R2分压，加到稳压二极管上，使之导通，这样CP701的③脚输出一个直流电压，加到晶闸管控制极上，使之导通。

在VT704导通后，将电阻R729接地，由于该电阻只有1Q，这样相当于将稳压电源+60V输出端对地短接，使脉冲变压器的二次绕组对地短接，自激振荡所需要的正反馈被破坏，电源电路停止工作，没有直流电压输出，达到过压保护的目的。

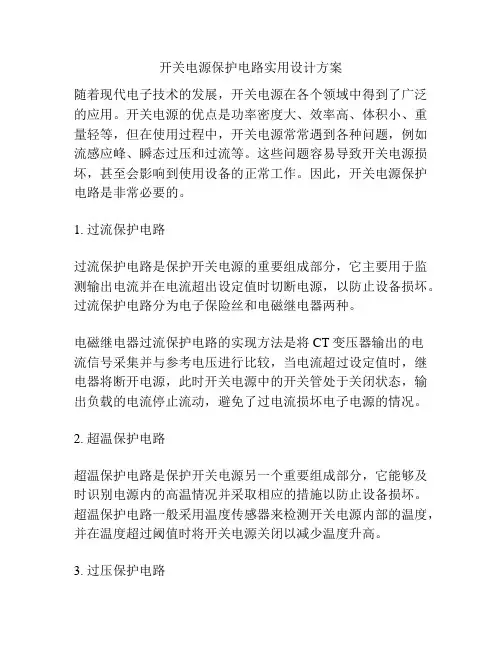

开关电源保护电路实用设计方案

随着现代电子技术的发展，开关电源在各个领域中得到了广泛的应用。开关电源的优点是功率密度大、效率高、体积小、重量轻等，但在使用过程中，开关电源常常遇到各种问题，例如流感应峰、瞬态过压和过流等。这些问题容易导致开关电源损坏，甚至会影响到使用设备的正常工作。因此，开关电源保护电路是非常必要的。

1. 过流保护电路

过流保护电路是保护开关电源的重要组成部分，它主要用于监测输出电流并在电流超出设定值时切断电源，以防止设备损坏。过流保护电路分为电子保险丝和电磁继电器两种。

电磁继电器过流保护电路的实现方法是将CT变压器输出的电流信号采集并与参考电压进行比较，当电流超过设定值时，继电器将断开电源，此时开关电源中的开关管处于关闭状态，输出负载的电流停止流动，避免了过电流损坏电子电源的情况。

2. 超温保护电路

超温保护电路是保护开关电源另一个重要组成部分，它能够及时识别电源内的高温情况并采取相应的措施以防止设备损坏。超温保护电路一般采用温度传感器来检测开关电源内部的温度，并在温度超过阈值时将开关电源关闭以减少温度升高。

3. 过压保护电路

过压保护电路是开关电源保护电路的一种，它用于检测并切断电源输出电压高于设定值的情况，以防止设备受到过电压的损害。过压保护电路常常使用移相器和比较器等电路来检测电源输出电压，并在电压超过设定值时切断电源。

4. 短路保护电路

短路保护电路用于保护开关电源输出负载，当输出负载出现短路时，开关电源能够自动切断电源以保护开关电源不受损坏。短路保护电路一般使用快速反应的电子保险丝或电磁继电器来实现。

总之，开关电源保护电路非常重要，它可以帮助我们及时识别并解决开关电源的问题，从而延长设备的使用寿命，提高设备的可靠性和稳定性。我们需要更加重视和关注开关电源保护电路的实用设计方案，以确保开关电源的正常工作。

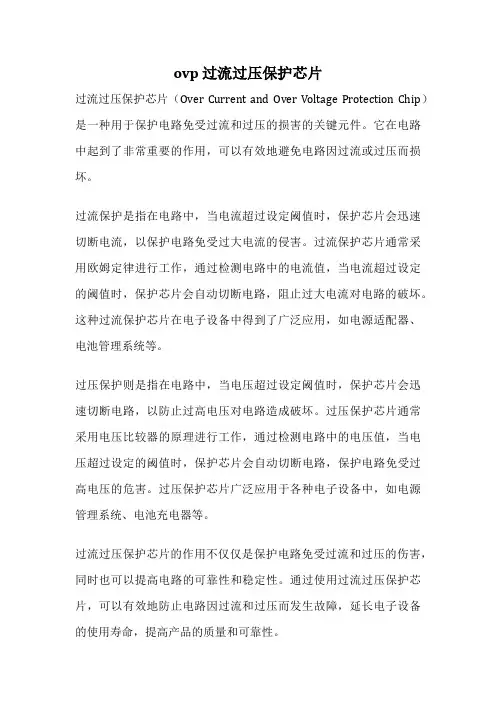

ovp 过流过压保护芯片

过流过压保护芯片（Over Current and Over Voltage Protection Chip）是一种用于保护电路免受过流和过压的损害的关键元件。它在电路中起到了非常重要的作用，可以有效地避免电路因过流或过压而损坏。

过流保护是指在电路中，当电流超过设定阈值时，保护芯片会迅速切断电流，以保护电路免受过大电流的侵害。过流保护芯片通常采用欧姆定律进行工作，通过检测电路中的电流值，当电流超过设定的阈值时，保护芯片会自动切断电路，阻止过大电流对电路的破坏。这种过流保护芯片在电子设备中得到了广泛应用，如电源适配器、电池管理系统等。

过压保护则是指在电路中，当电压超过设定阈值时，保护芯片会迅速切断电路，以防止过高电压对电路造成破坏。过压保护芯片通常采用电压比较器的原理进行工作，通过检测电路中的电压值，当电压超过设定的阈值时，保护芯片会自动切断电路，保护电路免受过高电压的危害。过压保护芯片广泛应用于各种电子设备中，如电源管理系统、电池充电器等。

过流过压保护芯片的作用不仅仅是保护电路免受过流和过压的伤害，同时也可以提高电路的可靠性和稳定性。通过使用过流过压保护芯片，可以有效地防止电路因过流和过压而发生故障，延长电子设备的使用寿命，提高产品的质量和可靠性。

过流过压保护芯片是电子设备中非常重要的保护元件，它可以有效地保护电路免受过流和过压的损害。通过合理使用和配置过流过压保护芯片，可以提高电子设备的可靠性和稳定性，保护用户和设备的安全。这些保护措施不仅能够增加产品的品质，也能够提高用户的满意度，为电子设备行业的发展做出贡献。

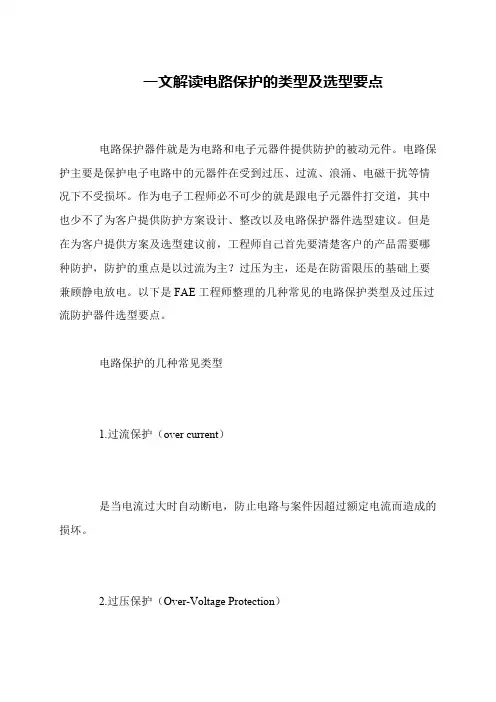

一文解读电路保护的类型及选型要点

电路保护器件就是为电路和电子元器件提供防护的被动元件。电路保

护主要是保护电子电路中的元器件在受到过压、过流、浪涌、电磁干扰等情

况下不受损坏。作为电子工程师必不可少的就是跟电子元器件打交道，其中

也少不了为客户提供防护方案设计、整改以及电路保护器件选型建议。但是

在为客户提供方案及选型建议前，工程师自己首先要清楚客户的产品需要哪

种防护，防护的重点是以过流为主？过压为主，还是在防雷限压的基础上要

兼顾静电放电。以下是FAE工程师整理的几种常见的电路保护类型及过压过

流防护器件选型要点。

电路保护的几种常见类型

1.过流保护（over current）

是当电流过大时自动断电，防止电路与案件因超过额定电流而造成的

损坏。

2.过压保护（Over-Voltage Protection）

防冲击电流的保护电路

防冲击电流保护电路的设计需要考虑以下几个方面：

1. 过压保护，过压保护电路可以有效地防止由于电源突然提供过高的电压而对设备造成损坏。常见的过压保护电路包括过压保护二极管、金属氧化物压敏电阻（MOV）等。

2. 过流保护，过流保护电路能够在电路中出现过大电流时及时切断电路，防止设备过载或短路而受损。常见的过流保护电路包括保险丝、热敏电阻、过流保护开关等。

3. 隔离保护，隔离保护电路能够在电路中出现漏电流时及时切断电路，防止对人身安全造成威胁。常见的隔离保护电路包括漏电保护开关、绝缘变压器等。

4. 过热保护，过热保护电路能够在设备温度过高时及时切断电路，防止设备过热而损坏。常见的过热保护电路包括温控开关、热敏电阻等。

总之，防冲击电流的保护电路在电子设备和电路中扮演着非常重要的角色，能够有效地保护设备和人身安全。因此，在电子设备设计和应用中，必须充分考虑并合理应用各种防冲击电流的保护电路，以确保设备的安全可靠运行。

ovp 过流过压保护芯片 2

ovp 过流过压保护芯片

ovp 过流过压保护芯片，作为一种重要的电子元件，在现代电路设计中扮演着至关重要的角色。它的作用是在电路中检测并保护电子设备免受过流和过压的损害。这种保护芯片采用先进的技术和设计，能够迅速响应电路中的异常情况，及时切断电源，保护设备的安全运行。

ovp 过流过压保护芯片的工作原理是通过监测电路中的电流和电压来实现的。当电路中的电流或电压超过设定的阈值时，保护芯片会立即切断电源，防止过大的电流或电压对设备造成损害。这种保护芯片使用了高精度的传感器和先进的电子控制技术，能够快速准确地检测异常情况，并做出相应的响应。

ovp 过流过压保护芯片的应用范围非常广泛。它可以应用在各种电子设备中，如电源适配器、充电器、电视机、电脑、手机等。无论是家庭用电器还是工业设备，都需要这种保护芯片来确保电路的安全运行。在电子设备变得越来越智能化的今天，ovp 过流过压保护芯片的重要性不言而喻。

ovp 过流过压保护芯片的优势在于其高效、可靠的工作性能。它可以在电路中迅速响应异常情况，切断电源，保护设备的安全运行。与传统的保护方法相比，ovp 过流过压保护芯片更加精确、灵敏，能够更好地保护电子设备。同时，由于采用了先进的技术和设计，ovp 过流过压保护芯片的体积小、功耗低，适用于各种场合的应用。

ovp 过流过压保护芯片在现代电路设计中起着不可或缺的作用。它能够有效保护电子设备免受过流和过压的损害，确保电路的安全运行。随着电子设备的不断发展和进步，ovp 过流过压保护芯片的应用前景将更加广阔，它将继续在电路设计中发挥重要作用，为人们的生活带来更多便利和安全。

ip3254保护电路设计

IP3254是一种电压保护芯片，常用于保护电路免受过压、短路、过流等故障的影响。以下是一种基本的IP3254保护电路设计：

1. 过压保护：

- 输入电压连接到IP3254的VIN脚，将电容连接到VREG脚。

- 将一个电阻连接到VREG脚上，另一端连接到地，以设置过压阈值。此阈值可根据需要进行调整。

- 将VREG脚连接到输入电压的关断开关，以控制IP3254的工作状态。

2. 过流保护：

- 将一电流传感器（如电流互感器或电阻）连接到IP3254的ISET脚和地之间。确保ISET脚上的电源连接到VIN脚。

- 设置电流传感器的额定电流和过流保护阈值，以便当电流超过阈值时，IP3254将断开电路。

3. 短路保护：

- 将IP3254的OUT脚连接到电路负载，再将负载与地连接。确保负载上的电源和地之间无任何短接。

- 根据需要，将一个电流传感器连接到IP3254的ISET脚和地之间，以设置短路保护阈值。

4. 其他保护功能：

- IP3254还具有过温保护功能，可通过将温度传感器连接到TEMP脚来实现。当温度超过设定阈值时，IP3254将断开电路。

请注意，以上仅为基本的IP3254保护电路设计示例，实际设计可能因应用场景和需求而有所不同。对于特定的应用，建议参考IP3254的数据手册和应用指南进行设计。同时，还应注意电路参数和规格，以确保该保护电路能够满足所需的保护需求。

变频器保护电路的功能及分类

变频器保护电路是指在变频器运行过程中，为了保护变频器和电机不受损坏而设置的一系列保护电路。变频器保护电路的分类主要有过流保护、过压保护、欠压保护、过载保护、过热保护、短路保护等。

一、过流保护

过流保护是指当电机运行时，电流超过额定电流时，变频器会自动切断电源，以保护电机和变频器不受损坏。过流保护分为瞬时过流保护和连续过流保护两种。瞬时过流保护是指在电机启动时，电流瞬间超过额定电流时，变频器会自动切断电源。连续过流保护是指在电机运行过程中，电流持续超过额定电流时，变频器会自动切断电源。

二、过压保护

过压保护是指当电网电压超过额定电压时，变频器会自动切断电源，以保护电机和变频器不受损坏。过压保护分为瞬时过压保护和连续过压保护两种。瞬时过压保护是指在电网电压瞬间超过额定电压时，变频器会自动切断电源。连续过压保护是指在电网电压持续超过额定电压时，变频器会自动切断电源。

三、欠压保护

欠压保护是指当电网电压低于额定电压时，变频器会自动切断电源，以保护电机和变频器不受损坏。欠压保护分为瞬时欠压保护和连续欠压保护两种。瞬时欠压保护是指在电网电压瞬间低于额定电压时，变频器会自动切断电源。连续欠压保护是指在电网电压持续低于额定电压时，变频器会自动切断电源。

四、过载保护

过载保护是指当电机负载超过额定负载时，变频器会自动切断电源，以保护电机和变频器不受损坏。过载保护分为瞬时过载保护和连续过载保护两种。瞬时过载保护是指在电机负载瞬间超过额定负载时，变频器会自动切断电源。连续过载保护是指在电机负载持续超过额定负载时，变频器会自动切断电源。

五、过热保护

过热保护是指当电机温度超过额定温度时，变频器会自动切断电源，以保护电机和变频器不受损坏。过热保护分为瞬时过热保护和连续过热保护两种。瞬时过热保护是指在电机温度瞬间超过额定温度时，变频器会自动切断电源。连续过热保护是指在电机温度持续超过额定温度时，变频器会自动切断电源。

三种IGBT驱动电路和保护方法详解

IGBT（Insulated Gate Bipolar Transistor）是一种功率开关器件，具有高压能力和快速开关速度，广泛应用于各类电力电子设备中。为了保证IGBT的正常工作和延长寿命，需要合理设计驱动电路和采取保护措施。以下将详细介绍三种常见的IGBT驱动电路和保护方法。

1.全桥驱动电路：

全桥驱动电路使用四个驱动器来控制IGBT的开关动作，通过驱动信号的控制确保IGBT的正确触发。全桥驱动电路的优点是开关速度快、电流能力高、噪音抵抗能力强。驱动信号的产生可以通过模拟电路或数字电路实现，后者具有更高的可靠性和精准性。在全桥驱动电路中，还会配备隔离变压器，用于提供与主电源隔离的驱动信号。

保护方法：

（1）过温保护：通过测量IGBT芯片的温度，一旦温度超过设定值，即切断IGBT的驱动信号，防止过热损坏。

（2）过流保护：通过监测IGBT输入电流，当电流超过额定值时，切断IGBT的驱动信号，避免损坏。

（3）过压保护：检测IGBT的输入电压，当电压超过设定值时，中断驱动信号，以防止损坏。

（4）过电压保护：通过监测IGBT的输出电压，当电压异常升高时，关闭IGBT的驱动信号，避免对后续电路造成损害。

（5）失控保护：当IGBT因为故障或其他原因丧失了晶体管功能时，立即中断其驱动信号，以保护设备安全。 2.半桥驱动电路：

半桥驱动电路仅使用两个驱动器来控制一个IGBT的开关动作。相比于全桥驱动电路，半桥驱动电路简化了驱动电路的设计，成本更低。但由于只有单个驱动器来控制IGBT，因此其驱动能力和噪音抵抗能力相对较弱。

保护方法：

半桥驱动电路的保护方法与全桥驱动电路类似，包括过温保护、过流保护、过压保护、过电压保护和失控保护等。可以将这些保护方法集成在半桥驱动电路中，一旦触发保护条件，即切断驱动信号，以保护IGBT和其他电路设备。

3.隔离式驱动电路：

隔离式驱动电路通过隔离变压器将主电源与IGBT的驱动信号分隔开，能够提高系统的稳定性和安全性。隔离式驱动电路通常使用光耦隔离来实现，将驱动信号转换为光信号，并通过光学耦合器传输到IGBT驱动器。
