【CN109825340A】沼气的简易收集净化贮存输送装置及方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910174730.6(22)申请日 2019.03.08(71)申请人 黄冈师范学院地址 438000 湖北省黄冈市开发区新港二路146号(72)发明人 曾舟华 刘元晨 龙涛 曾昆 曾鹏 刘张娜 (74)专利代理机构 武汉科皓知识产权代理事务所(特殊普通合伙) 42222代理人 薛玲(51)Int.Cl.C10L 3/10(2006.01)
(54)发明名称沼气的简易收集净化贮存输送装置及方法(57)摘要一种沼气的简易收集净化贮存输送装置，包括三相分离器、厌氧塔、洗液池、贮洗塔、高位槽、泵。贮洗塔安装在洗液池上方，高位槽安装在贮洗塔上方，其底部通过一根下部U形管和一根液连管与贮洗塔相连；下部U形管一端与所述高位槽底部相连，另一端与一根上部U形管的一端相连。所述三相分离器安装在厌氧塔上，其连接一根插入所述下部U形管内的集气管。所述贮洗塔一侧与其竖直平行设置有一根相连的浮头管。浮头管底部安装有排液阀，所述排液阀连接有软管和浮头。泵安装在洗液池侧方，其入口通过进口管与洗液池底部相通，其出口连接出口管，出口管从高位槽上部伸入高位槽内。本发明还包括一种利用上述装置进行沼气收集净化贮存输送的
方法。
权利要求书2页 说明书5页 附图1页CN 109825340 A2019.05.31
CN 109825340
A1.一种沼气的简易收集净化贮存输送装置，其特征在于：包括三相分离器、厌氧塔、洗液池、贮洗塔、高位槽、泵；所述贮洗塔安装在所述洗液池上方，其底部与洗液池上方部分重叠，所述高位槽安装在所述贮洗塔上方，其底部通过一根下部U形管和一根液连管与所述贮洗塔相连；所述下部U形管一端与所述高位槽底部相连，另一端与一根上部U形管的一端相连，所述上部U形管的未连接一端放空；所述三相分离器安装在所述厌氧塔上，所述三相分离器通过一根集气管与所述下部U形管与所述上部U形管相连的一端连接，所述集气管插入所述下部U形管内；所述贮洗塔一侧与其竖直平行设置有一根浮头管，所述浮头管上部及下部分别通过上连管和下连管与所述贮洗塔的侧壁上部和下部相连；所述浮头管底部安装有排液阀，所述排液阀连接有软管和浮头，所述软管和浮头置于所述浮头管内；所述泵安装在所述洗液池侧方，其入口通过进口管与洗液池底部相通，其出口连接出口管，所述出口管从所述高位槽上部伸入所述高位槽内；所述贮洗塔顶部还安装有供气阀和放空阀。2.根据权利要求1所述的一种沼气的简易收集净化贮存输送装置，其特征在于：所述三相分离器由多个倒置漏斗组成，所述倒置漏斗上部由管线连通，所述管线与所述集气管相连。3.根据权利要求1所述的一种沼气的简易收集净化贮存输送装置，其特征在于：所述浮头由浮瓶、浮力环、硬质管组成，所述浮瓶开口向下，所述硬质管从所述浮瓶瓶口插入所述浮瓶内并与所述浮瓶相连，所述硬质管露出浮瓶一端与所述软管相连。4.根据权利要求1所述的一种沼气的简易收集净化贮存输送装置，其特征在于：所述下部U形管与所述上部U形管相连的一端，其高度低于所述上控制器底部两个浮球的高度；所述集气管插入所述下部U形管内部的端头位于所述液连管上方且靠近液连管；所述上部U形管放空的一端与所述高位槽上部等高；所述下部U形管的管径大于所述液连管管径的3-5倍。5.根据权利要求1、2、3或4所述的一种沼气的简易收集净化贮存输送装置，其特征在于：所述高位槽上设置有一个上控制器，所述上控制器底部悬挂有两个浮球；所述洗液池内设置有一个下控制器，所述下控制器底部悬挂有一个浮球；所述上控制器和下控制器均可控制所述泵的启停。6.根据权利要求5所述的一种沼气的简易收集净化贮存输送装置，其特征在于：所述贮洗塔内部上方设置有多个喷头，所述喷头均由管线连通，所述管线与液连管相连，所述贮洗塔内设置填料，增加沼气和碱液接触面积。7.一种利用权利要求6中所述的装置来收集净化贮存输送沼气的方法，其步骤包括：步骤一，打开贮洗塔的放空阀，关闭贮洗塔的供气阀，打开贮洗塔底部排液阀；步骤二，向洗液池内注满碱液，所述下控制器内的浮球被碱液淹没；步骤三，接通电源启动泵，所述泵将洗液池中的碱液送到所述高位槽内，高位槽内的碱液依次经下部U形管、液连管和喷头进入贮洗塔并通过下连管进入浮头管,同时碱液通过下部U形管进入上部U形管,在上、下部U形管内形成液封，所述上、
下部U形管内的液封高度必权 利 要 求 书1/2页
2CN 109825340 A
【CN109755965A】风光发电和制氢储氢系统及其运行控制方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910213097.7
(22)申请日 2019.03.20
(71)申请人 河北科技大学地址 050018 河北省石家庄市裕华东路70号
(72)发明人 李争 张丽平 孙鹤旭 董维超 赵宇洋
(74)专利代理机构 石家庄国为知识产权事务所 13120代理人 张二群
(51)Int.Cl.H02J 3/38(2006.01)H02J 7/34(2006.01)
(54)发明名称风光发电和制氢储氢系统及其运行控制方法(57)摘要本发明为风光发电和制氢储氢系统及其运行控制方法，涉及新能源风光发电制氢技术领域。其风电场风机侧的整流器与网侧逆变器连接；直流母线上接有DC/DC的超级电容器，超级电容器后面连接制氢、储氢系统；光伏系统通过DC/DC与超级电容器前面的直流母线连接，作为风电场的功率补偿单元，还包括功率协调控制模块和监测模块主要解决风光发电和制氢储氢系统调峰能力差、制氢不平滑、设备寿命短等问题。具有系统调峰能力强、能满足负荷晚高峰的要求、能保证制氢平滑、延长设备寿命、并在保证制氢纯度的前提下能柔性并网、
能源利用率高的特点。
权利要求书4页 说明书10页 附图4页CN 109755965 A2019.05.14
CN 109755965
A1.一种风光发电和制氢储氢系统，其特征在于包括：风电场风机侧的AC/DC整流器与网
侧DC/AC逆变器连接，网侧DC/AC逆变器另一端与电网交流母线上的变压器连接；直流母线
上接有DC/DC的超级电容器，超级电容器后面连接制氢、储氢系统；光伏系统通过DC/DC与超
级电容器前面的直流母线连接，作为风电场的功率补偿单元；还包括功率协调控制模块和
监测模块，监测模块和功率协调控制模块相连；超级电容器配合功率协调控制模块使制氢
系统工作于恒功率状态，使风电场柔性并网。
2.如权利要求1所述的风光发电和制氢储氢系统，其特征在于：制氢、储氢系统包括固
【CN109833815A】一种立式磁力混胶装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910278688.2(22)申请日 2019.04.09(71)申请人 菲舍尔航空部件（镇江）有限公司地址 212132 江苏省镇江市镇江新区大港圌山路88号(72)发明人 胡传明 何国亮 魏春哲 王少良 (74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 汤磊(51)Int.Cl.B01F 13/08(2006.01)B01F 15/00(2006.01)B01F 3/10(2006.01)
(54)发明名称一种立式磁力混胶装置(57)摘要本发明公开了一种立式磁力混胶装置，搅拌筒以其轴线竖置安装在基座上，驱动环绕设于搅拌筒外周面上并与基座连接，搅拌爪置于搅拌筒内，驱动环与搅拌爪高度相对，驱动环与搅拌爪上分别设置磁体A、磁体B，磁体A、磁体B异极相对，驱动机构控制驱动环与搅拌筒沿周向相对转动，控制箱与驱动机构信号连接。该混胶装置实现了搅拌头非接触式传动，搅拌筒完全封闭，搅拌过程中胶黏剂无泄漏；搅拌头与混胶装置整体之间无机械连接，可完全分离搅拌头与搅拌筒，各自整体清洗；装置使用操作灵活、便捷，搅拌均匀，适用于实验室以及产品批量小、种类多的生产制造场合；相比手动混胶等方式，减少产生工业固废物，提高混胶工艺稳定性，
提高劳动效率。
权利要求书1页 说明书4页 附图5页CN 109833815 A2019.06.04
CN 109833815
A1.一种立式磁力混胶装置，其特征在于：包括搅拌筒(1)、搅拌爪(2)、驱动环(3)、基座(4)、控制箱(5)、驱动机构(6)，所述搅拌筒(1)以其轴线竖置安装在所述基座(4)上，所述驱动环(3)绕设于所述搅拌筒(1)外周面上并与所述基座(4)连接，所述搅拌爪(2)置于所述搅拌筒(1)内，所述驱动环(3)与所述搅拌爪(2)高度相对，所述驱动环(3)与所述搅拌爪(2)上分别设置磁体A(31)、磁体B(21)，所述磁体A(31)、磁体B(21)异极相对，所述驱动机构(6)控制所述驱动环(3)与所述搅拌筒(1)沿周向相对转动，所述控制箱(5)与所述驱动机构(6)信号连接。2.根据权利要求1所述的一种立式磁力混胶装置，其特征在于：所述磁体A(31)沿所述驱动环(3)周向均布内置至少两个，所述磁体B(21)沿所述搅拌爪(2)周向均布内置至少两个。3.根据权利要求1所述的一种立式磁力混胶装置，其特征在于：所述搅拌爪(2)包括至少两个爪瓣(22)，所述爪瓣(22)呈幅射状布置，所述磁体B(21)内置在所述爪瓣(22)顶端。4.根据权利要求1所述的一种立式磁力混胶装置，其特征在于：所述搅拌爪(2)包括轮圈(23)、叶轮(24)，所述轮圈(23)环绕连接所述叶轮(24)顶端，所述磁体B(21)内置在所述轮圈(23)中。5.根据权利要求1所述的一种立式磁力混胶装置，其特征在于：所述搅拌爪(2)上设置有立轴(25)。6.根据权利要求1所述的一种立式磁力混胶装置，其特征在于：所述驱动机构(6)包括一对传动连接的摩擦轮A(61)、摩擦轮B(62)，以及传动轴(63)、弹性伸缩件(65)，所述驱动环(3)向上的一端具有端面(32)，所述摩擦轮A(61)位于所述端面(32)上表面上方，所述传动轴(63)固定在所述端面(32)与所述摩擦轮A(61)之间，所述传动轴(63)穿设于所述悬臂(41)上开设的导向孔(42)，所述弹性伸缩件(65)一端与所述悬臂(41)底面连接，另一端抵压在所述端面(32)上表面，所述控制箱(5)与所述摩擦轮B(62)信号连接。7.根据权利要求6所述的一种立式磁力混胶装置，其特征在于：所述驱动机构(6)还包括导柱(64)，所述导柱(64)套设在所述传动轴(63)上，所述导柱(64)与所述传动轴(63)之间设置有轴承，所述导柱(64)穿设于所述导向孔(42)并与所述导向孔(42)之间形成止转配合，所述弹性伸缩件(65)套装在所述导柱(64)上。8.根据权利要求6所述的一种立式磁力混胶装置，其特征在于：所述弹性伸缩件(65)为弹簧。9.根据权利要求6所述的一种立式磁力混胶装置，其特征在于：所述端面(32)在所述传动轴(63)固定处设置有推力轴承。10.根据权利要求6所述的一种立式磁力混胶装置，其特征在于：所述端面(32)下表面设置有弹性压片(66)。11.根据权利要求1所述的一种立式磁力混胶装置，其特征在于：所述搅拌筒(1)两端面至少一个设置为端盖(11)。12.根据权利要求1～11任一所述的一种立式磁力混胶装置，其特征在于：所述基座(4)上设置有定位槽(43)，所述搅拌筒(1)底部置于所述定位槽(43)中固定。13.根据权利要求1～11任一所述的一种立式磁力混胶装置，其特征在于：所述搅拌筒
【CN109870328A】一种油烟采样装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910202552.3(22)申请日 2019.03.11(71)申请人 成都智胜欣业环保科技有限公司地址 610000 四川省成都市金牛区兴科北路89号1号楼4楼(72)发明人 高伟 刘涛 董安平 彭建 李维 明洪武 刘欣 (74)专利代理机构 成都领航高智知识产权代理有限公司 51285代理人 王斌 高利丹(51)Int.Cl.G01N 1/22(2006.01)
(54)发明名称一种油烟采样装置(57)摘要本发明属于采样装置技术领域，尤其为一种粒径切割功能的油烟采样装置，包括采样管主体，所述采样管主体包括管嘴、管体、管基；所述管体一侧开设有管嘴，所述管体远离所述管嘴的一侧固定连接有管基；所述采样管主体通过管基与连接基座固定连接；油烟采样装置采用直形管体，结构简单，省去了复杂附属结构中的压力传感器；安装简便，安装位置没有特殊要求，仅需要找到适合安装的位置即可；无需单独安装，仅配合检测装置一次性安装，不与采样管道接触；可长时间持续采样无需清洗而采样气路不堵塞；采样枪整体气阻调整率非常低：在整个清洗周期内
气阻调整率不大于1％。
权利要求书1页 说明书4页 附图1页CN 109870328 A2019.06.11
CN 109870328
A1.一种油烟采样装置，包括采样管主体(1)，其特征在于：所述采样管主体(1)包括管嘴(11)、管体(12)、管基(13)；所述管体(12)一侧开设有管嘴(11)，所述管体(12)远离所述管嘴(11)的一侧固定连接有管基(13)；所述采样管主体(1)通过管基(13)与连接基座(2)固定连接。2.根据权利要求1所述的一种油烟采样装置，其特征在于：所述管体(12)为直形，所述管体(12)的采样通道为圆柱体状。3.根据权利要求1所述的一种油烟采样装置，其特征在于：所述管体(12)的长度为L，管体(12)的采样通道直径为d，其中，

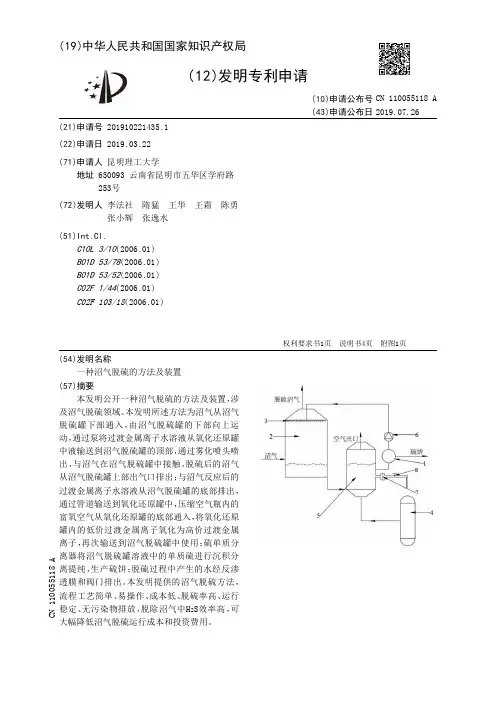

【CN110055118A】一种沼气脱硫的方法及装置【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910221435.1
(22)申请日 2019.03.22
(71)申请人 昆明理工大学地址 650093 云南省昆明市五华区学府路253号
(72)发明人 李法社 隋猛 王华 王霜 陈勇 张小辉 张逸水
(51)Int.Cl.C10L 3/10(2006.01)B01D 53/78(2006.01)B01D 53/52(2006.01)C02F 1/44(2006.01)C02F 103/18(2006.01)
(54)发明名称一种沼气脱硫的方法及装置(57)摘要本发明公开一种沼气脱硫的方法及装置，涉及沼气脱硫领域。本发明所述方法为沼气从沼气脱硫罐下部通入，由沼气脱硫罐的下部向上运动，通过泵将过渡金属离子水溶液从氧化还原罐中液输送到沼气脱硫罐的顶部，通过雾化喷头喷出，与沼气在沼气脱硫罐中接触，脱硫后的沼气从沼气脱硫罐上部出气口排出；与沼气反应后的过渡金属离子水溶液从沼气脱硫罐的底部排出，通过管道输送到氧化还原罐中，压缩空气瓶内的富氧空气从氧化还原罐的底部通入，将氧化还原罐内的低价过渡金属离子氧化为高价过渡金属离子，再次输送到沼气脱硫罐中使用；硫单质分离器将沼气脱硫罐溶液中的单质硫进行沉积分离提纯，生产硫饼；脱硫过程中产生的水经反渗透膜和阀门排出。本发明提供的沼气脱硫方法，流程工艺简单、易操作、成本低、脱硫率高、运行稳定、无污染物排放，脱除沼气中H2S效率高，可
大幅降低沼气脱硫运行成本和投资费用。
权利要求书1页 说明书4页 附图1页CN 110055118 A2019.07.26
CN 110055118
A1.一种沼气脱硫的方法，其特征在于，具体包括以下步骤：
（1）沼气从沼气脱硫罐（2）下部通入，由沼气脱硫罐（2）的下部向上运动，通过泵（6）将
过渡金属离子水溶液从氧化还原罐（5）中液输送到沼气脱硫罐（2）的顶部，通过雾化喷头
【CN109806750A】硫磺装车尾气收集系统及方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910154529.1(22)申请日 2019.03.01(71)申请人 江苏星亚迪环境科技有限公司地址 210000 江苏省南京市江北新区中山科技园科创大道9号C15幢第四层(72)发明人 王文丰 陆林玮 丁孝宁 张涛 伏坤 胡兆超 (74)专利代理机构 南京经纬专利商标代理有限公司 32200代理人 彭英(51)Int.Cl.B01D 53/78(2006.01)B01D 53/52(2006.01)B01D 53/75(2006.01)B01D 53/04(2006.01)B01D 53/00(2006.01)B01D 5/00(2006.01)
(54)发明名称硫磺装车尾气收集系统及方法(57)摘要本发明公开了一种硫磺装车尾气收集系统及方法，用于处理硫磺罐车罐装液硫时，从硫磺罐车的罐口溢出的装车溢流尾气，避免对人体和环境造成危害。具体地，在硫磺罐车罐装液硫时，将加料管的外管壁与硫磺罐车的罐口之间的间隙密封；并将加料管输出装车溢流尾气的位置设置成夹壁结构，使得装车溢流尾气能够流经夹壁后，通过夹壁位置处的外管上的尾气输出接口流出，防止装车溢流尾气无法排出，影响硫磺罐车罐装液硫的正常工作；然后从尾气输出接口流出的装车溢流尾气，在液环泵提供的真空抽吸作用下，进入液环泵，进而与液环泵中由碱液形成的液环混合，
以对装车溢流尾气作净化处理。
权利要求书3页 说明书9页 附图5页CN 109806750 A2019.05.28
CN 109806750
A1.一种硫磺装车尾气收集系统，用于收集硫磺罐车罐装液硫时，从硫磺罐车的罐口溢出的装车溢流尾气，其特征在于，包括加料管以及尾气处理装置，其中：所述加料管，为竖直置放的长度可伸缩的刚性管，侧壁设置有尾气输出接口，且加料管在尾气输出接口所在的位置处，设置成夹壁结构；夹壁结构包括外管、内管，内管的上端与液硫输送管道固定，内管的下端悬置于外管的内腔；外管的上端与内管的外壁固定，外管的下端则能够以可拆卸连接的方式与硫磺罐车的罐口密封连接；所述尾气处理装置，包括液环泵尾气处理模块以及尾气后处理模块；液环泵尾气处理模块包括液环泵，尾气后处理模块包括清洗罐，清洗罐内盛装有碱液；所述液环泵，进气口通过进气管道与加料管的侧壁连通，进液口通过进液输送管道与清洗罐连通，出口则通过送气管道与清洗罐连通，且进液输送管道与清洗罐的连接位点位于清洗罐内碱液的液面以下，而送气管道与清洗罐的连接位点位于清洗罐内碱液的液面以上；所述清洗罐，在罐底安装有排污管，排污管上安装排污阀。2.根据权利要求1所述的硫磺装车尾气收集系统，其特征在于，所述尾气处理装置还包括尾气前处理模块；所述尾气前处理模块包括吸气管道；吸气管道为蒸汽夹套管，具有倾斜段以及垂直段；倾斜段的倾角小于90°，且倾斜段的上端与加料管的侧壁连通，下端与垂直段的一端连通，垂直段的另一端邻近位置处配装收集阀；垂直段上通过安装三通接头与进气管道连通；吸气管道的夹层能够通过蒸汽输送管道输入蒸汽。3.根据权利要求2所述的硫磺装车尾气收集系统，其特征在于，吸气管道的倾斜段、垂直段均也为蒸汽夹套不锈钢钢管。4.根据权利要求2所述的硫磺装车尾气收集系统，其特征在于，所述加料管包括固定主管以及可滑动加料管，固定主管为内管，可滑动加料管为外管；可滑动加料管，包括固定套管以及活动套管；固定主管，上端与液硫输送管道固定，下端伸入固定套管内，固定主管的外壁与固定套管的内壁之间能够形成一段长度为d的环形间隙；且固定主管在环形间隙对应位置处的管壁设置尾气输出接口；固定套管，上端与固定主管的外管壁固定，下端伸入活动套管内；活动套管，与固定套管的外管壁之间具有滑动副，且活动套管与固定套管形成滑动副的位置处密封连接；另外，所述活动套管在紧邻下端的外壁面配装有能够与硫磺罐车的罐口密封连接的密封件。5.根据权利要求4所述的硫磺装车尾气收集系统，其特征在于，活动套管在邻近上端的内管壁与固定套管的外管壁之间具有滑动副。6.根据权利要求4所述的硫磺装车尾气收集系统，其特征在于，液硫输送管道为蒸汽夹套不锈钢管，且液硫输送管道的夹层内能够流入蒸汽；所述加料管的管口下方配装有集硫罩；且集硫罩与一横向可移动机构的动力输出端连
【CN109999752A】一种高效吸附和降解有机污染物的多功能材料的制备方法及应用【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910185061.2(22)申请日 2019.03.12(71)申请人 农业部沼气科学研究所地址 610041 四川省成都市武侯区人民南路四段13号(72)发明人 代立春 谭芙蓉 王彦伟 何明雄 (74)专利代理机构 成都玖和知识产权代理事务所(普通合伙) 51238代理人 胡琳梅(51)Int.Cl.B01J 20/20(2006.01)B01J 23/889(2006.01)C02F 1/28(2006.01)C02F 1/72(2006.01)B01J 20/30(2006.01)C02F 101/30(2006.01)
(54)发明名称一种高效吸附和降解有机污染物的多功能材料的制备方法及应用(57)摘要本发明公布了一种高效吸附和降解有机污染物的多功能材料的制备及应用，所述多功能材料是一种碳复合材料，其中含有的碳基体对有机污染物有着高效吸附作用，其零价过渡金属和钙钛型复合氧化物对有机污染物有着类芬顿催化降解功能。本发明的有益效果：实现了有机污染物的吸附与催化降解双重功能的复合，不仅有助于通过催化降解实现吸附于材料表面的污染物的安全处理或者材料的再生和循环使用，也有助于提升催化材料的催化活性和稳定性；制备过程简单，原料廉价且易得，具有十分广阔的市场应
用前景。
权利要求书1页 说明书4页 附图2页CN 109999752 A2019.07.12
CN 109999752
A1.一种高效吸附和降解有机污染物的多功能材料的制备方法，其特征在于，包括如下步骤：1)将甲壳类动物废弃物洗净并干燥，得到原料Ⅰ；2)将原料Ⅰ，在隔绝氧气条件下，于300-900℃高温热解0.1-3h，得到甲壳富钙炭；3)将原料Ⅰ或甲壳富钙炭加入到0.01-2mol/L过渡金属盐溶液中，充分搅拌，混合均匀，得到混料Ⅰ；4)调节混料ⅠPH至7-12，得到混料Ⅱ；5)收集混料Ⅱ沉淀，干燥后在无氧和300-1200℃条件下高温处理0-12h，得到碳复合材料。2.根据权利要求1所述的制备方法，其特征在于，步骤1)中所述甲壳类动物废弃物包括：虾壳、龙虾壳、小龙虾壳和蟹壳。3.根据权利要求2所述的制备方法，其特征在于，步骤1)中所述甲壳类动物废弃物为蟹壳。4.根据权利要求3所述的制备方法，其特征在于，步骤3)中所述过渡金属盐溶液包括：铁盐溶液、铜盐溶液、锌盐溶液、锰盐溶液、镉盐溶液、镍盐溶液、钴盐溶液和钛盐溶液。5.根据权利要求4所述的制备方法，其特征在于，步骤3)中所述过渡金属盐溶液为铜盐溶液。6.根据权利要求5所述的制备方法，其特征在于，步骤4)向混料Ⅰ中加入碱溶液来调节PH。7.如权利要求1-6任一权利要求所得的多功能材料。8.权利要求7所述的多功能材料的应用。9.根据权利要求8所述的多功能材料的应用，其特征在于，所述应用包括：吸附和降解有机污染物。10.根据权利要求9所述的多功能材料的应用，其特征在于，当制备的多功能材料不含有零价铜，在吸附和降解有机污染物时，需向有机污染物中加入浓度为不小于10mmol/L的
【CN109883880A】电池极片产气原位检测装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910105101.8(22)申请日 2019.02.01(71)申请人 中国科学院物理研究所地址 100190 北京市海淀区中关村南三街八号(72)发明人 王其钰 张杰男 郑杰允 禹习谦 李泓 (74)专利代理机构 北京智汇东方知识产权代理事务所(普通合伙) 11391代理人 薛峰 康正德(51)Int.Cl.G01N 7/18(2006.01)
(54)发明名称电池极片产气原位检测装置(57)摘要本发明提供了一种电池极片产气原位检测装置，其包括：电池夹具，其包括上夹具和下夹具，并由上夹具和下夹具限定出用于固定电池芯体的密封腔室，上夹具具有气密接口；电池芯体，其至少包括待测极片；以及气体导出装置，连接于气密接口，并用于连接气体检测装置，以将测试过程中产生的气体导向气体检测装置。本发明的电池极片产气原位检测装置，结构简单，安装方便，可以适用多种液态锂电池体系，及固态锂电池、钠离子电池等电池体系的检测需要，并可以进行产气测量及机理研究，
