非水解溶胶_凝胶法制备氧化钇稳定氧化锆粉体
第28卷 第1期Vol128 No11材 料 科 学 与 工 程 学 报
JournalofMaterialsScience&Engineering总第123期
Feb.2010
文章编号:1673-2812(2010)01-0049-05
非水解溶胶-凝胶法制备氧化钇稳定氧化锆粉体
陶 桥1,林 健1,2,陈江翠1,魏恒勇1
(1.同济大学材料科学与工程学院,上海 200092;2.同济大学先进土木工程材料教育部重点实验室,上海 200092)
=摘 要> 非水解溶胶-凝胶法(Non-hydrolyticso-lgel,NHSG)作为一种新的合成方法,融合了溶
胶-凝胶法和溶剂热两者的优势。本文分别采用回流和容弹两种NHSG工艺制备了纯ZrO2和氧化钇
稳定的氧化锆(YSZ)粉体。DTA和XRD分析结果表明:容弹工艺制备的纯ZrO2和YSZ粉体在凝胶
阶段就已具有较高的结晶度,且YSZ粉体经330e热处理后具有较完整的四方晶相结构;回流工艺制
备的产物在凝胶阶段其无定形程度较高,经500e左右热处理析出晶体。两种NHSG工艺制备粉体中
单个颗粒尺寸绝大部分都在100nm以下。
=关键词> 非水解溶胶-凝胶法;容弹;回流;YSZ
中图分类号:TM192 文献标识码:A
PreparationofYttria-StabilizedZirconiaPowdersby
Non-hydrolyticSo-lgelMethod
TAOQiao1,LINJian1,2,CHENJiang-cui1,WEIHeng-yong1
(1.SchoolofMaterialsScienceandEngineering,TongjiUniversity,Shanghai 200092,China;
2.KeyLaboratoryofAdvancedCivilEngineeringMaterials,MinistryofEducation,Shanghai 20092,China)
=Abstract> Non-hydrolyticso-lgelmethod(NHSG)isanovelsyntheticprocess,whichcombinesthe
advantagesofbothso-lgelandsolvothermalsynthesismethods.TwokindsofNHSGprocessesi.e.,autoclave
andrefluxprocesses,wereusedtopreparepureZrO2andyttria-stabilizedzirconia(YSZ)powders.Theresults
ofDTAandXRDanalysisshowthatthepureZrO2andYSZpowderspreparedviaautoclaveprocesshavebetter
crystallinityduringgelstage,andYSZpowdersformsperfectcrystallinet-ZrO2phaseafterheatingat330e.
PureZrO2andYSZpowdersobtainedbyrefluxprocesswereamorphous,theybegintocrystallizebyheatingat
500e.YSZpowderswithanaverageparticlesizeofabout100nmwasobtainedbybothautoclaveandreflux
processes.
=Keywords> NHSG;autoclave;reflux;YSZ
收稿日期:2009-05-31;修订日期:2009-09-03
作者简介:陶 桥(1986-),男,江西南昌人,硕士,从事氧传感器研究,E-mail:qiaotao222@126.com。
通讯作者:林 健(1964-),男,浙江杭州人,教授、博士生导师,E-mail:lin_jian@tongji.edu.cn。1 前 言
ZrO2陶瓷因具有良好的光学、热学和电学性
能[1~3]而备受关注。当四方ZrO2转变为单斜结构时
会产生5%左右的体积变化,容易引起陶瓷开裂,因此
往往需掺入Y2O3或CaO等来抑制这种转变[4]。氧化钇稳定的氧化锆(Yttria-StabilizedZirconia,YSZ),具
有很高的氧离子电导率,而且在氧化还原气氛中的稳
定性也非常好,因而在高温结构材料、高温或常温光学
元件、氧敏元件,高温燃料电池等领域[5~8]有着广泛
的应用。
液相法合成超细粉体的方法通常有溶胶-凝胶
法[9]、共沉淀法[10]等。传统溶胶-凝胶法即水解溶胶-凝胶法[9](Hydrolyticso-lgel,HSG)能在低温条件下
获得组分均一、烧结活性好的粉体,但通常要用到价格
昂贵的金属醇盐,而且部分醇盐的反应速度太快,难以
控制;共沉淀法虽然工艺简单,但不同物质之间沉淀的
差异性容易导致体系组分不均一,即使采用尿素作为
沉淀剂避免不均匀沉淀,剩余尿素分解产生的NOx会
对空气造成污染[11]。
非水解溶胶-凝胶法[12](Non-hydrolyticso-lgel,
NHSG)是一种融合了水解溶胶-凝胶法和溶剂热两者
优点的新合成方法[13]。NHGS除了具有传统水解溶
胶-凝胶法的优势之外,它无需通过金属醇盐的水解聚
合反应,而是通过不同的加热方式为体系提供能量,进
而引发非水解聚合反应以实现凝胶化。NHGS根据
引发聚合反应的装置分为回流工艺[14-16]和容弹工
艺[17-19]:回流工艺通常采用配有冷凝回流装置的油浴
加热系统为体系提供能量,非水解聚合反应是在常压
下进行的,回流工艺一般适用于非水解聚合反应所需
活化能较低的反应体系;容弹工艺通常是在容弹等密
闭容器中引发非水解聚合反应,密闭容器的使用不但
可以有效防止溶剂挥发,而且通过溶剂自身产生的压
力提高了体系温度,使反应体系温度由接近溶剂沸点
的温度升高至凝胶反应所需的温度,从而为体系提供
更高的能量以促使非水解聚合反应进行得更为彻底,
容弹工艺一般适用于非水解聚合反应所需活化能较高
的反应体系。非水解溶胶-凝胶法中的容弹工艺与溶
剂热较相似,前者借鉴了后者利用密闭容器为反应体
系提供更高能量的优点,但两者之间还是存在一些区
别:首先是反应条件:非水解容弹工艺所需的温度和压
力一般比溶剂热的低,因此有时非水解容弹工艺甚至
可以在硬质玻璃管中进行[20];其次是反应机理:对于
非水解容弹工艺,外界提供的能量主要用于引发非水
解聚合反应从而得到凝胶产物,而且通常需要金属醇
盐、醚或醇等作为氧供体;而在溶剂热工艺中,外界提
供的能量主要用来促进前驱体原料溶解、成核生长与
析晶得到最终所需的晶体。
2 实 验
回流工艺:在手套箱中分别以化学纯的ZrCl4、Y2(CO3)2、无水乙醇为原料,配制ZrCl4浓度为1~
2mol/L、Zr4+BY3+摩尔比分别为100B0和92B8的
乙醇溶液并置于锥形瓶中进行油浴加热,在60e左右
搅拌回流5~8h,然后于110e蒸馏,直到获得到白色
砂状颗粒;最后在20e~800e下焙烧并保温2h。容弹工艺:在手套箱中分别以化学纯的ZrCl4、Y2(CO3)2、无水乙醇为原料,配制ZrCl4浓度为1~
2mol/L、Zr4+BY3+摩尔比分别为100B0和92B8的
乙醇溶液并置于带聚四氟乙烯内衬的F4-100型压力
容弹中,密封容弹并将其置于130e烘箱中保温12~
18h,取出容弹冷却至室温,开启容弹并烘干产物,然
后于20e~800e下焙烧并保温2h。
采用CRY-2P型差热分析仪对产物进行DTA热
分析,采用D/max2550VB3+PCX型X射线衍射仪研
究产物晶体结构;采用LS230型激光粒度分析仪表征
产物颗粒尺寸分布。
3 结果分析与讨论
非水解溶胶凝胶技术首先是由RobertJ.P教授
等人[21]提出来的,在本研究中首先利用ZrCl4合成锆
醇盐,然后通过锆醇盐的脱醚或脱卤代烷聚合成
ZrO2:
ZrCl4+C2H5OHyZr(OC2H5)4+HCl(1)
Zr(OC2H5)4+Zr(OC2H5)4yZr-O-Zr+C2H5-O-C2H5(2)
或Zr(OC2H5)4+ZrCl4yZr-O-Zr+Cl-C2H5(3)
利用回流和容弹工艺制备了纯氧化锆粉体,其
DTA分析结果如图1所示;图2、3则是粉体在不同温
度下焙烧并保温2h后的XRD图谱。
图1 回流和容弹工艺制备纯ZrO2粉体的DTA图谱
Fig.1 DTApatternsofpureZrO2powderspreparedby
refluxandautoclaveprocesses
在图1中,两种工艺制得的纯氧化锆粉体在
100e前后均有一吸热峰,这是由于样品中残留的溶剂
挥发所致;回流工艺产物在500e左右出现了一个比
较明显的放热峰,容弹工艺则在350e附近出现放热
峰。结合图2、3分析可知,容弹工艺产物在干凝胶阶
段的XRD图谱就呈现较明显的衍射峰,且峰位对应
于四方ZrO2晶相结构,说明容弹工艺制备的产物在
干凝胶阶段其结晶程度就比较高,且其有序性与四方
ZrO2结构对应的有序结构很相似;350e热处理2h后#50#材料科学与工程学报2010年2月衍射峰的尖锐程度有所提高,这表明随着温度的升高
粉体的结晶程度也不断提高,所以图1中DTA曲线
上350e附近的放热峰应该是由产物结晶度提高所
致;其形成的四方相在500e附近慢慢转变成单斜相,
继续升温到800e时几乎完全转变为单斜相。回流工
艺产物在凝胶阶段其无定形程度较高,随着热处理温
度的升高由类似于单斜相的无定型态向类似于四方相
的无定型态转变;经500e热处理后从无定型ZrO2中
析出四方晶相,且析晶速度较快,这导致在图1中
DTA曲线上500e附近出现一个较尖锐放热峰;当温
度升至650e附近时四方相已大量转变为单斜相,继
续升温到800e单斜相晶粒不断长大。容弹工艺在密
闭条件下进行,加热时体系自身会产生一个辅助压力
场,从而进一步提高体系温度,为非水解聚合反应提供
足够的能量使其进行得更为彻底;同时较高的能量也
有助于产物中离子重排,使得产物在网络聚合阶段就具有一定的结晶度。
图2 容弹工艺制备ZrO2粉体经不同温度处理后的XRD图谱
Fig.2 XRDpatternsofpureZrO2powderspreparedbyautoclave
processaftersinteredatdifferenttemperatures
图3 回流工艺制备ZrO2粉体经不同温度处理后的XRD图谱
Fig.3 XRDpatternsofpureZrO2powderspreparedbyreflux
processaftersinteredatdifferenttemperatures
纯ZrO2陶瓷在晶型转变过程中会产生5%左右
的体积变化,容易造成其开裂,在制备过程中常引入一
定量的Y2O3来抑制其转变。本文分别采用容弹和回流工艺制备了YSZ粉体,其DTA结果如图4所示,图5、6则是样品在不同温度焙烧并保温2h后的XRD图
谱。
图4 回流和容弹工艺制备YSZ粉体的DTA图谱
Fig.4 DTApatternsofYSZpowderspreparedbyrefluxand
钇稳定氧化锆有啥奥秘？
钇稳定氧化锆有啥奥秘？
氧化锆作为性能优异的结构材料和功能材料，具有⾼硬度、⾼强度、极⾼的耐磨性、良好的化
学稳定性、热稳定性及优异的⽣物相容性等优点，同时，还具有带隙宽、介电常数⾼、折射率
⾼等性能，使其⼴泛地应⽤于功能陶瓷材料、电⼦陶瓷材料、耐⽕材料及⽛齿修复材料等领
域。
但是，所有的陶瓷材料都有⼀个致命缺陷，就是韧性不⾜，需要加⼊稳定剂或其它⽅法来改善
其韧性，⽽加⼊稳定剂形成稳定氧化锆稳定氧化锆是最常⽤的⽅法之⼀。
钇稳定氧化锆的性能是如何提升的
纯ZrO2从⾼温冷却到室温的过程中将发⽣如下相变：⽴⽅相(c)→四⽅相(t)→单斜相(m)，其中在
1150℃左右会发⽣t到m相变，并伴随约5%的体积膨胀。如果将ZrO2的t→m相变点稳定到室温，
使其在承载时由应⼒诱发产⽣t→m相变，由于相变产⽣的体积效应⽽吸收⼤量的断裂能，从⽽使
材料表现出异常⾼的断裂韧度，产⽣相变增韧，获得⾼韧性、⾼耐磨性。
要实现相变增韧，必须添加⼀定的稳定剂并适当控制烧结⼯艺，将⾼温稳定相—四⽅相亚
稳⾄室温，获得室温下可相变的四⽅相，这就是稳定剂对氧化锆的稳定作⽤稳⾄室温，获得室温下可相变的四⽅相，这就是稳定剂对氧化锆的稳定作⽤。稳定⾄室温
的四⽅相是应⼒诱导相变的前提条件，所以该过程是氧化锆陶瓷获得优良性能的关键，这也⼀
直是氧化锆结构陶瓷材料研究的重要内容。
稳定剂中稳定效果最好同时也是最常⽤的是Y2O3。
钇稳定氧化锆的制备⽅法
1
共沉淀法
含有多种阳离⼦的溶液中加⼊沉淀剂后，所有离⼦同时沉淀的⽅法称为共沉淀法。⼀般在可溶
性锆盐和钇盐的混合⽔溶液中，加⼊氨⽔、苛性钠、(NH4)2CO3或尿素等碱性物质，从⽽⽣成锆
和钇的氢氧化物沉淀，然后对沉淀物经洗涤、⼲燥、热处理、粉碎即得超细粉末，该法不仅⼯
艺简单，对设备要求不⾼，成本低，重复性好，⽽且可制得各种晶型的氧化物粉体，最⼩粒径
可达数⼗纳⽶，化学均匀性良好，易烧结，纯度⾼，既适合于实验室规模也可以扩⼤⾄⼯业规
氧化锆合成
氧化锆合成
氧化锆是一种高性能的无机材料，其具有良好的耐热性、耐腐蚀性、抗磨损性和良好的机械性能，在高技术领域具有广泛的应用前景。氧化锆可用于电子、电池、材料制备、高温热障涂层、光学材料、生物医学等领域。因此，氧化锆的合成技术受到了广泛的关注。
一般来说，氧化锆的合成方法可以分为两类：化学合成法和物理合成法。其中，化学合成法包括有机物热分解法、溶胶-凝胶法、水热法、水热-微波法等；物理合成法包括等离子喷雾法、等离子体弧等离子体法、气相沉积法等。
有机物热分解法是氧化锆合成的一种简单的方法。该方法的主要原理是利用有机物的热分解来制备氧化物。在此方法中，先将锆盐与有机物混合，并在空气流动条件下加热至高温，使得有机物发生热分解，在此过程中，生成的氧化物可以迅速形成晶体，因此可以通过此方法制备出纯度高、晶粒尺寸小的氧化锆。
溶胶-凝胶法是氧化锆合成的一种有效方法。该方法的主要原理是将金属盐和水合物等溶解于适当的溶剂中，加入表面活性剂、pH调节剂等辅助剂控制溶液的稳定性。经过适当反应后，形成具有类胶状态的前驱体，对其进行干燥，获得氧化锆前驱体，最终将前驱体进行煅烧得到氧化锆。该方法可以制备出高纯度、致密、细晶等质量较好的氧化锆，并且该方法的成本较低。
水热法是一种简单、易于操作的氧化锆合成方法，其主要原理是将金属盐和水在高温高压条件下反应，形成氧化锆。通过水热方法合成的氧化锆具有致密度高、晶粒细、晶体均匀等特点，产率较高。水热合成氧化锆的前驱体可以通过改变反应温度、时间、添加剂等控制氧化锆晶体形貌和尺寸。
氧化锆的微波水热法是一种高效的合成方法，其主要原理是利用微波热效应使得水热反应加速，在此过程中，温度、压力、反应时间等参数可以精确控制，得到晶体尺寸分布窄的氧化锆。此方法可以大大缩短反应时间，提高产率。
等离子喷雾法是一种物理合成方法，其主要原理是通过建立高电压电场，使得气溶胶中的金属离子在电场作用下，被加速成为高速电荷状态下的离子束，然后被聚集到基底上，最终形成薄膜或粉末等形态的氧化锆。该方法可以制备出细小的粉末和薄膜，具有高度的纯度和致密度，适用于制备氧化锆的纳米粉末。
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究
溶胶-凝胶法是一种常用的陶瓷薄膜制备方法，其具有工艺简单、成本低廉、制备过程可控等优点。氧化锆陶瓷膜具有优异的耐热、耐腐蚀性能，广泛应用于航空航天、医疗器械、电子元器件等领域。本文旨在研究溶胶-凝胶法制备氧化锆陶瓷膜的工艺，并对其性能进行分析，为其在工业应用中提供参考。
1. 原料准备
溶胶-凝胶法的制备过程主要包括选择适当的前驱体、溶剂及添加剂。在制备氧化锆陶瓷膜时，通常选用氧化锆前驱体（如氧化锆乙酸盐等）、有机溶剂（如乙醇、丙酮等）和表面活性剂等。前驱体的选择直接影响到薄膜的结构和性能，因此需要仔细挑选。
2. 溶胶制备
首先将氧化锆前驱体溶解在有机溶剂中，通过搅拌和加热使其完全溶解，并添加适量的表面活性剂进行分散。在这一过程中需要控制溶胶的浓度和粘度，以及消除溶胶中的气泡和杂质，保证其纯度和均匀性。
3. 凝胶成型
凝胶成型是溶胶-凝胶法的关键步骤，通常采用浸渍、旋涂等方法将溶胶涂覆在基底材料上，然后通过干燥、煅烧等过程使其形成致密的氧化锆陶瓷膜。在这一过程中需要控制煅烧温度和时间，以及控制涂膜的厚度和均匀性。
4. 表征分析
制备好的氧化锆陶瓷膜需要进行成分分析、结构分析和性能测试。常用的分析方法包括X射线衍射（XRD）、扫描电子显微镜（SEM）、能谱仪（EDS）等，通过这些分析手段可以了解薄膜的成分、晶体结构、表面形貌以及力学性能等。
二、溶胶-凝胶法制备氧化锆陶瓷膜的性能分析
1. 成分分析
通过X射线衍射（XRD）可以得知氧化锆陶瓷膜的晶体结构和晶粒尺寸，从而了解薄膜的结晶性能和稳定性。一般来说，制备好的氧化锆陶瓷膜应具有良好的晶体结构和高纯度，晶粒尺寸较小，晶体结构稳定，无明显的晶界和缺陷。
2. 结构分析 通过扫描电子显微镜（SEM）和能谱仪（EDS）可以观察薄膜的表面形貌和成分分布。氧化锆陶瓷膜的表面应具有致密平整的结构，无孔洞和裂纹，成分均匀，无明显的杂质和缺陷。
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究 2

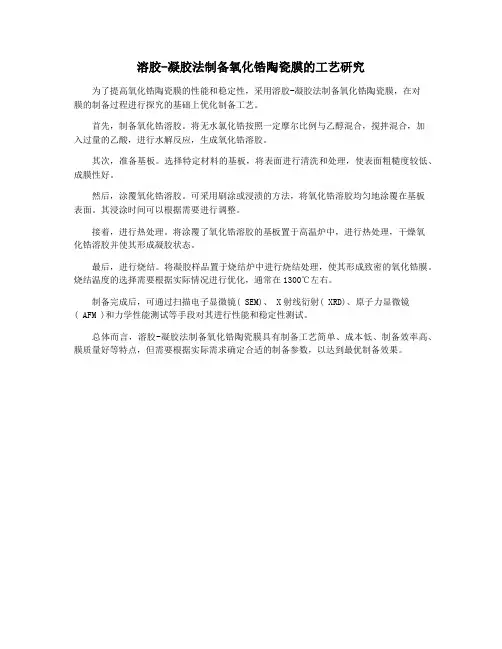

溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究
为了提高氧化锆陶瓷膜的性能和稳定性，采用溶胶-凝胶法制备氧化锆陶瓷膜，在对膜的制备过程进行探究的基础上优化制备工艺。
首先，制备氧化锆溶胶。将无水氯化锆按照一定摩尔比例与乙醇混合，搅拌混合，加入过量的乙酸，进行水解反应，生成氧化锆溶胶。
其次，准备基板。选择特定材料的基板，将表面进行清洗和处理，使表面粗糙度较低、成膜性好。
然后，涂覆氧化锆溶胶。可采用刷涂或浸渍的方法，将氧化锆溶胶均匀地涂覆在基板表面。其浸涂时间可以根据需要进行调整。
接着，进行热处理。将涂覆了氧化锆溶胶的基板置于高温炉中，进行热处理，干燥氧化锆溶胶并使其形成凝胶状态。
最后，进行烧结。将凝胶样品置于烧结炉中进行烧结处理，使其形成致密的氧化锆膜。烧结温度的选择需要根据实际情况进行优化，通常在1300℃左右。
制备完成后，可通过扫描电子显微镜( SEM)、 X射线衍射( XRD)、原子力显微镜( AFM )和力学性能测试等手段对其进行性能和稳定性测试。
总体而言，溶胶-凝胶法制备氧化锆陶瓷膜具有制备工艺简单、成本低、制备效率高、膜质量好等特点，但需要根据实际需求确定合适的制备参数，以达到最优制备效果。
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究 3
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究
氧化锆陶瓷膜具有优异的化学稳定性和高温稳定性，在化工、能源、医药等领域有着广泛应用。溶胶-凝胶法制备氧化锆陶瓷膜具有简单、低成本、易于控制等优点，因此备受关注。本文以溶胶-凝胶法制备氧化锆陶瓷膜为研究对象，探究了工艺参数对氧化锆陶瓷膜质量的影响。
一、实验方法
1. 溶胶制备
取氯化锆（ZrCl4）和丙酮（CH3COCH3）按1:4体积比混合，搅拌至氯化锆完全溶解，形成均匀透明的溶胶。将溶胶在室温下静置24 h，使其逐渐转化为凝胶。
2. 涂覆制备
将制备好的凝胶均匀涂覆在预处理好的基底上，经过常温干燥后，用热处理方式将凝胶转化为氧化锆膜。
3. 热处理
将涂覆好的基底置于烤箱中，在空气中进行升温焙烧，使其转化为氧化锆陶瓷膜。将升温速率设定为10 ℃/min，焙烧温度分别为600、800和1000 ℃，保温时间为3 h，最终得到氧化锆陶瓷膜。
4. 表征分析
对制备好的氧化锆陶瓷膜进行表征分析，包括扫描电镜（SEM）、X射线衍射（XRD）等。
二、实验结果
1. SEM结果
烤箱焙烧温度对氧化锆陶瓷膜表面形貌的影响
在600 ℃焙烧温度下制备的氧化锆陶瓷膜表面较为平整，无明显的孔隙和裂纹；在800 ℃焙烧温度下制备的氧化锆陶瓷膜表面发生了微小的收缩，表面产生了一些小孔隙；在1000 ℃焙烧温度下制备的氧化锆陶瓷膜出现了严重的收缩和裂纹，表面不规则。
在600和800 ℃焙烧温度下制备的氧化锆陶瓷膜主要由单斜晶系的氧化锆相组成，晶格参数分别为a=0.5128 nm，b=1.0026 nm，c=0.5948 nm，β=91.05°。在1000 ℃焙烧温度下，氧化锆陶瓷膜相对强度明显降低，同时出现了非晶态氧化锆的衍射峰。 三、结论
1. 溶胶制备氧化锆凝胶的方法简单易行，且制备出的溶胶-凝胶均匀透明。
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究 4
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究
溶胶-凝胶法是一种常用的制备陶瓷膜的方法，本文将介绍溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究。
氧化锆是一种具有良好化学稳定性和热稳定性的陶瓷材料，广泛应用于催化剂、传感器和膜分离等领域。制备氧化锆陶瓷膜的方法有很多，其中溶胶-凝胶法是一种较为简便、经济且易于控制的方法。
溶胶-凝胶法制备氧化锆陶瓷膜的工艺步骤主要包括溶胶制备、膜基材料制备、膜形成、热处理和表征等。
制备溶胶。溶胶是由溶解氧化锆前驱体于溶剂中得到的胶体溶液，其中氧化锆前驱体可以选择氯化锆、硝酸锆等。通过调节前驱体的浓度和溶剂的种类、比例等，可以控制溶胶的黏稠度和粒径分布。
制备膜基材料。膜基材料是用来承载溶胶并形成陶瓷膜的基础材料。常用的膜基材料有玻璃、陶瓷等。制备膜基材料的过程包括表面处理、制备均匀的基底等。
然后，膜形成。将膜基材料浸入溶胶中，通过浸渍、旋涂、喷涂等方法，将溶胶均匀地沉积到膜基材料表面。膜形成的过程中应注意控制溶胶的浓度和溶剂的挥发速率，以及控制浸渍时间和温度等因素，以获得均匀且致密的溶胶膜。
接着，进行热处理。热处理是制备氧化锆陶瓷膜的重要步骤之一，通过控制热处理的温度、时间和气氛，可以使溶胶中的锆离子进行聚集和聚合反应，形成致密的氧化锆晶体结构。
进行膜的表征。膜的表征可以通过扫描电子显微镜(SEM)、X射线衍射(XRD)等技术手段来观察膜的表面形貌和结晶情况，从而评价溶胶-凝胶法制备氧化锆陶瓷膜的性能。
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究 5
溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究
溶胶-凝胶法是一种制备氧化锆陶瓷膜的常用工艺方法。其基本原理是通过将金属锆离子溶解在溶液中，形成锆的溶胶，然后通过加入适量的凝胶剂进行凝胶化反应，最后通过煅烧得到氧化锆陶瓷膜。
氧化锆陶瓷膜具有优良的耐磨性、抗腐蚀性和高温稳定性，广泛应用于化工、医疗、航空航天等领域。制备氧化锆陶瓷膜的工艺研究具有重要的学术和工程价值。
1. 溶胶制备：合适的溶胶制备方法可以提高制备氧化锆陶瓷膜的效率和品质。通常使用水解法制备锆溶胶，可以选择适量的锆盐溶解在去离子水中，并加入适量的酸或碱催化剂，使锆离子水解生成锆溶胶。
2. 凝胶剂选择：常用的凝胶剂有硝酸铵、硝酸铅和硝酸锂等。凝胶剂的加入可以使溶胶发生凝胶化反应，形成凝胶体。凝胶剂的选择要考虑到反应速度、凝胶稳定性和产物性质等因素。
3. 凝胶形成：在溶胶中加入适量的凝胶剂后，需要进行充分的搅拌和混合，使溶胶与凝胶剂均匀混合，并充分反应凝胶化。
4. 凝胶成型：凝胶成型的方法有多种，可以采用浸渍法、旋涂法或者喷涂法等。通过选择适当的成型方法可以控制制备氧化锆陶瓷膜的厚度和均匀性。
5. 煅烧制备：凝胶体成型后需要进行煅烧，通过高温煅烧使凝胶体中的溶剂蒸发，并使得溶胶中的锆离子发生水解反应生成氧化锆。煅烧过程中需要控制温度和时间，以保证氧化锆陶瓷膜的致密性和结晶度。
通过以上的工艺研究，可以制备出具有优良性能的氧化锆陶瓷膜。在工艺研究中还可以探讨材料的改性和添加剂对氧化锆陶瓷膜性能的影响，以进一步提高其耐磨性、抗腐蚀性和高温稳定性。
3y氧化锆氧化钇的含量 -回复
3y氧化锆氧化钇的含量 -回复
3y氧化锆氧化钇的含量是指在氧化锆中含有3的氧化钇。氧化锆（ZrO2）是一种重要的无机材料，具有优异的物理和化学性质，广泛应用于高温材料，陶瓷材料，催化剂等领域。而氧化钇（Y2O3）是一种常见的稀土氧化物，常用作添加剂，以改善材料的性能。
在制备3y氧化锆氧化钇含量的过程中，通常采用固相合成法或溶胶-凝胶法。
固相合成法是将精细的氧化锆和氧化钇粉末按照一定比例混合，然后进行高温焙烧，使两种粉末发生反应，生成3y氧化锆氧化钇。在焙烧的过程中，需要严格控制温度和时间，以确保反应的完全性和产品的纯度。
溶胶-凝胶法是将氧化锆和氧化钇的溶液混合，然后通过水解和缩合反应形成均匀的凝胶体。凝胶体可以通过干燥和煅烧进一步处理，得到3y氧化锆氧化钇。溶胶-凝胶法具有可控性好、均匀性高的优点，可以制备出纳米级的氧化锆氧化钇材料。
制备完成后，需要对3y氧化锆氧化钇进行性能测试。常见的测试方法包括X射线衍射（XRD）、场发射扫描电镜（FESEM）、透射电子显微镜（TEM）等。这些测试方法可以确定3y氧化锆氧化钇材料的晶相结构、形貌和分布情况。它们还可以评估其物理性能，如硬度、热膨胀系数等。
在实际应用中，3y氧化锆氧化钇主要用于制备高温陶瓷材料、电子、催化剂和生物材料。由于氧化钇的添加，可以提高氧化锆的晶界强化效应，改善材料的高温稳定性和抗疲劳性能。此外，3y氧化锆氧化钇还具有较好的生物相容性，被广泛应用于人工关节、牙科材料等医疗器械中。
总之，3y氧化锆氧化钇的含量是指在氧化锆中含有3的氧化钇。制备3y氧化锆氧化钇的方法包括固相合成法和溶胶-凝胶法，其中需要严格控制反应条件和处理过程。经过性能测试，可以评估3y氧化锆氧化钇的结构和性能。在实际应用中，3y氧化锆氧化钇被广泛用于高温陶瓷、电子、催化剂和生物材料等领域。
氧化锆合成 2
- 1 - 氧化锆合成
氧化锆是一种重要的无机材料，具备良好的化学稳定性、高温稳定性和机械性能。它广泛应用于陶瓷、化工、高温材料、电子、医疗等领域。氧化锆的制备方法主要有化学法、物理法和生物法等。
其中，化学法包括水热法、溶胶-凝胶法、燃烧法和水热合成法等。水热法是一种简单有效的制备氧化锆的方法，它利用高温高压条件下，使氧化锆前驱体在水溶液中形成胶体状，再经过干燥和煅烧处理，即可得到氧化锆。溶胶-凝胶法则通过溶胶和凝胶相互转化的过程，得到氧化锆凝胶，再煅烧得到氧化锆。
物理法包括热氧化法、离子交换法和高温氧化还原法等。其中，离子交换法是一种通过离子交换反应得到氧化锆的方法，它利用离子交换树脂将锆离子吸附，再经过稀酸洗脱和煅烧处理，即可得到氧化锆。
生物法则利用微生物或植物等生物体的代谢过程，将锆离子还原成氧化锆。这种方法具有环保、低成本等优点，但其制备过程较为复杂，难以控制产品质量。
综上所述，氧化锆的合成方法多种多样，可以根据不同的需求选择不同的方法进行制备。未来，随着材料科学的发展，氧化锆的应用领域将会不断扩展和深化。
非水解溶胶-凝胶法制备硅酸锆
Ｒｅｓｅａｒｃｈ＆Ｄｉｓｃｕｓｓｉｏｎ 研究与探讨
非水解溶胶一凝胶法制备硅酸锆
吴勇种 ，周艳华 ，江伟辉
（１．景德镇陶瓷学院材料科学与工程学院，景德镇３３３００１；２．江西蓝天学院，南昌３３００９８）
摘要：以工业纯ＺｒＣ１ 、Ｓｉ（０Ｃ：Ｈ ） 为前驱体，通过非水解溶胶一凝胶法合成了硅酸锆。采用ＤＴＡ—ＴＧ和 ＸＲＤ等测试手段研究了凝胶热处理过程中的物相变化。结果表明：当热处理温度为７００￣Ｃ１￣，随着缩聚反 应温度的不断提高，粉体中ｍ—ＺｒＯ：晶体衍射峰逐渐增强，但由于煅烧温度较低，此时ＳｉＯ 为非晶态，因 此未形成ＺｒＳｉＯ 晶体。提高煅烧温度至１４５０￣Ｃ，方石英型ＳｉＯ２与ＺｒＯ２发生反应形成ＺｒＳｉＯ 。 关键词：非水解溶胶一凝胶法；硅酸锆
硅酸锆是一种在自然界中稳定存在的天然矿物．不
仅具有高熔点和极好的化学及相稳定性『Ｉ］．而且还具有低 膨胀系数和良好的抗热震性，能耐钢水及碱性熔渣的侵
蚀，可用于特殊场合的高级耐火材料及陶瓷材料。Ｚｒｓｉ０
基陶瓷颜料以其高温下的化学稳定性和呈色范围宽等优
点在新型陶瓷釉料中具有重要的使用价值［２１。此外，由于
其具有极好的化学稳定性、机械稳定性、热稳定性和辐射
稳定性，能够很好地固溶三价、四价锕系元素［３－￣ｑ，这些性 能对于硅酸锆有效地包容长寿命锕系核素．形成性能稳
定的高放射废物固化体、对高放射废物的安全固化处理
具有重要的意义。
目前硅酸锆的制备方法主要有固相法 、沉淀法［８１、水
热法［９１和水解溶胶一凝胶’法［ ｑ ｆＨｙｄｒｏｌｙｔｉｃ Ｓｏｌ—Ｇｅｌ Ｍｅｔｈｏｄ， 简称ＨＳＧ）等。固相法合成时间短、污染少、工艺简单、易
批量生产．但得到的产品难以达到分子级混合．物料活性
差，能量消耗大，容易引进杂质，其纯度、均一性较差。沉
淀法操作简便易行，对设备、技术需求不高。不易引入杂
质，产品纯度高、成本低，但是粒子粒径较宽，分散性较
