基于LabVIEW和SolidWorks的微创手术机器人运动仿真
１３６ 机械设计与制造
Ｍａｃｈｉｎｅｒｙ Ｄｅｓｉｇｎ＆Ｍａｎｕｆａｃｔｕｒｅ 第３期 ２０１３年３月
基于ＬａｂＶＩＥＷ和ＳｏｌｉｄＷｏｒｋｓ的 ｌｊ手术机器人运动仿真
朱峰，刁 燕，吴应东
（Ｉ￣ＩＪＩＩ大学制造科学与工程学院，四川成都６１００６５）
摘要：为了直观的对微创手术机器人进行运动分析，首先建立机器人逆向运动学数学模型，并在Ｍａｔｌａｂ中完成逆解程
序编写。同时在Ｓｏｌｉｄｗｏｒｋｓ中建立相应的三维模型，利用ＳｏｌｉｄＷｏｒｋｓ Ｍｏｒｉｏｎ对机器人进行了运动轨迹规划和仿真，验证
了位置反解的正确性。为了使运动规划和仿真更加直观、简单，需要设计运动仿真前界面。因此，基于ＬａｂＶＩＥＷ强大的前
面板功能设计出运动仿真人机交互界面，基于ＬａｂＶＩＥＷ ＳｏｆｔＭｏｔｉｏｎ模块丰富的运动函数完成机器人末端轨迹规划，最后
将ＬａｂＶＩＥＷ、ＳｏｌｉｄＷｏｒｋｓ和Ｍｏｔｉｏｎ设计工具集成到一起，对机器人进行了运动仿真，实现了对运动过程的参数化控制。
关键词：手术机器人；运动仿真；６ｏｌｉｄＷｏｒｋｓ；Ｍｏｔｉｏｎ；ＬａｂＶＩＥＷ；ＳｏｆｔＭｏｔｉｏｎ
中图分类号：ＴＨ１６；ＴＰ２４２ 文献标识码：Ａ 文章编号：１００１—３９９７（２０１３）０３—０１３６—０３
Ｍｉｎｉｍａｌｌｙ Ｉｎｖａｓｉｖｅ Ｓｕｒｇｉｃａｌ Ｒｏｂｏｔ Ｍｏｔｉｏｎ Ｓｉｍｕｌａｔｉｏｎ Ｂａｓｅｄ
ｏｎ ＬａｂＶＩ Ｅ：Ｗ ａｎｄ ＳｏｉｌｄＷｏｒｋｓ
ＺＨＵ Ｆｅｎｇ．ＤＩＡＯ Ｙａｎ．ＷＵ Ｙｉｎｇ－ｄｏｎｇ
（Ｓｃｈｏｏｌ ｏｆＭａｎｕｆａｃｔｕｒｉｎｇ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｉｃｈｕａｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｉｅｈｕａｎ Ｃｈｅｎｇｄｕ ６１００６５，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ｃｏｍｐｌｅｔｅ ｔｈｅ ｍｏｔｉｏｎ ｓｉｍｕｌａｔｉｏｎ ｏｆａｎ ｅｘｉｓｔｉｎｇ ｍｉｎｉｍａｌｌｙ ｉｎｖａｓｉｖｅ ｓｕｒｇｉｃａｌ ｒｏｂｏｔ，ｔｈｅ ｍａｔｈｅｍａｔｉｃａｌ ｍｏｄｅｌ
ｏ厂ｔｈｅ ｉｎｖｅｒｓｅ ｓｏｌｕｔｉｏｎｓ ｅｓｔａｂｌｉｓｈｅｄ，ｔｈｅｎ ｐｒｏｇｒａｍｍｅｄ ｂｙ Ｍａｔｌａｂ．Ｔｒａｊｅｃｔｏｒｙｐｌａｎｎｉｎｇ ａｎｄ ｓｉｍｕｌａｔｉｏｎ ｏｆｍｅｃｈａｎｉｓｍ ｗｅｒｅ
ｐｅ ｒ／备ｒ，ｒ ｄ ｂｙ ＳｏｌｉｄＷｏｒｋｓＭｏｔｉｏｎ ｗｈｉｃｈ ｖｅｒｉｆｉｅｄ ｅ ｖａｌｉｄｉｔｙ ｏｆ ｉｎｖｅｒｓｅ ｐｏｓｉｔｉｏｎ．Ｍａｎ—ｍａｃｈｉｎｅ ｉｎｔｅｒｆａｃｅ ｏｆ￡ ｅ ｍｏｔｉｏｎ
ｓｉｍｕｌａｔｉｏｎ ｗａｓ ｎｅｅｄｅｄ ｔｏ＂ ｅ ｔｈｅ ｍｏｔｉｏｎ ｓｉｍｕｌａｔｉｏｎ ｍｏｒｅ ｉｎｔｕｉｔｉｖｅ ａｎｄ ｓｉｍｐｌｅｒ．ＬａｂＶＩＥＷ Ｗ（／Ｓ ｕｓｅｄ ｔＯ ｄｅｓｉｇｎ ｍａｎ—ｍａｃｈｉｎｅ ｉｎｔｅ￣ａｃｅ ｏｆ ｔｈｅ ｍｏｔｉｏｎ ｓｉｍｕｌａｔｉｏｎ．Ｔｒａｊｅｃｔｏｒｙ ｐｌａｎｎｉｎｇ ｏｆ ｔｈｅ ｒｏｂｏｔ ＷｔＴＩＳ ｃｏｍｐｌｅｔｅｄ ｂｙ ＬａｂＶＩＥＷ ＳｏｆｉＭｏｔｉｏｎ ｂｅｃａｕｓｅ ｏｆ ｉｔ’ｓ
ｗｅａｌｔｈ ｏｆｍｏｔｉｏｎｆｕｎｃｔｉｏｎｓ．Ｆｉｎａｌｌｙ．ｍｏｔｉｏｎ ｓｉｍｕｌａｔｉｏｎ ｐｒｅｆｏｒｍｅｄ ｂｙ ＬａｂＶＩＥＷ．ＳｏｌｉｄＷｏｒｋｓ ａｎｄ ｍｏｔｉｏｎ ｉｎｔｅｇｒａｔｅｄ ｔｏｇｅｔｈｅｒ
ｗｈｉｃｈ ａｃｈｉｅｖｅｄ ｔｈｅ ｐａｒａｍｅｔｅｒｓ ｃｏｎｔｒｏｌ ｏｆ ｍｏｖｅｍｅｎｔ．
Ｋｅｙ Ｗｏｒｄｓ：Ｓｕｒｇｉｃａｌ Ｒｏｂｏｔ；Ｍｏｔｉｏｎ Ｓｉｍｕｌａｔｉｏｎ；ＳｏｌｉｄＷｏｒｋｓ；Ｍｏｔｉｏｎ；ＬａｂＶＩＥＷ；ＳｏｆｔＭｏｔｉｏｎ
１引言
随着相关技术的发展，手术机器人成为国际医学界研究的
热点Ｉ Ｉ。手术机器人具有状态稳定、定位准确等优点。单一的串联 或者并联机器人结构并不能满足这些要求，因此采用串联和并联
结合的混联机器人构型 。 机器人的运动学分析是进行机器人机构设计的首要任务。
Ｍａｔｌａｂ软件能够完成运动学理论分析和数据计算，但不够直观，
机器人末端轨迹规划验证过程也比较繁琐。因此，对机器人采用
ＳｏｌｉｄＷｏｒｋｓ进行建模，为后续ＳｏｌｉｄＷｏｒｋｓ Ｍｏｔｉｏｎ仿真提供对象。
采用ＳｏｌｉｄＷｏｒｋｓ Ｍｏｔｉｏｎ进行运动仿真比较繁琐，因此，开发 直观简洁的运动仿真前界面就非常有必要。某公司开发的
ＳｏｆｌＭｏｔｉｏｎ模块能和ＳｏｌｉｄＷｏｒｋｓ Ｍｏｔｉｏｎ无缝连接。该模块提供丰
富的运动规划函数，结合ＬａｂＶＩＥＷ本身强大的前面板功能，将为
机器人轨迹规划和运动控制设计出更加合理的人机交互界面。同
时也为后续机器人的机电一体化仿真奠定了基础。
２机器人结构及运动学逆解分析
机器人结构如图１所示。该系统具有７＋１个冗余运动自由 度，其中第５关节为并联转动机构，实现两个自由度的转动，调整
手术工具杆的姿态，模型中简化为一个球关节。
第五关节
第二
关节
ｄｊ 图１机器人关节配置
ＦｉｇＡ Ｃｏｎｆｉｇｕｒａｌｉｏｎ Ｍａｐ ｏｆ Ｒｏｂｏｔ Ｊｏｉｎｔｓ 采用几何法得到机器人的逆解，该方法还可用于实时控制１３／。
为了简化公式，作以下规定：
ｓ ＝ｓｉｎ（Ｏ／＋￣） （１）
ｃｉｊ＝ｃＯＳ（ ＋ ） （２）
Ｓ：ｓｉｎ０． （３）
来稿１３期：２０１２—０５—２７ 基金项目：成都市科技计划项目（１１ＤＸＹＢ１９０ＪＨ一０２７）；四川省科技支撑计划项目（２０１１ＧＺ００９６），（２０１２ＦＺ００４２） 作者简介：朱峰，（１９８２一），男，
江苏省徐州市人，在读硕士研究生，主要研究方向：机械自动化方面的专业研究 第３期 朱峰等：基于ＬａｂＶＩＥＷ和ＳｏｌｉｄＷｏｒｋｓ的微创手术机器人运动仿真 １３７
Ｃｉ＝ｅｏｓＯｉ
Ｓｙ＝ｓｉｎＯ
Ｃｙ＝ＣＯＳ￣ｙ ＝ｓｉｎ（ ）
ｃ ＝ｃｏｓ（３＋０） （４）
（５）
（６）
（７）
（８）
图２机器人空ｆ司坐标系
Ｆｉｇ．２ Ｒｅｆｅｒｅｎｃｅ Ｃｏｏｒｄｉｎａｔｅ Ｓｙｓｔｅｍｓ ｏｆ Ｒｏｂｏｔ 根据球关节处Ｑ在基础坐标系中的坐标（ｑ ｑ ，ｑ ）与第二、
第三关节之间的几何关系，如图３所示，可求得腕点坐标表达式
为：
ｑ ＝－ａ２ｓｉｎＯ２－ｆｓｉｎ（０２＋０３） （９）
ｑ ＝ａ＝ｃｏｓ￥２＋ｆｃｏｓ（Ｏ￣＋ａｓ） （１０）
Ｐ：＝ｄＩ＋ｄ２＋ａ４ｓＢ４＋ ２ｓｉｒｄ一 ３ｃ０ （１１）
＋ａ４ｃ ＋ ２ｃｏ￣＋ｕ３ ｓｉ （１２）
＿厂表示从关节３到腕点Ｑ间距离在ＸＯＹ平面上的投影长
度
图３定位关节逆解构型图
Ｆｉｇ．３ Ｉｎｖｅｒｓｅ Ｋｉｎｅｍａｔｉｃｓ Ｃｏｎｆｉｇｕｒａｔｉｏｎ ｏｆ Ｐｏｓｉｔｉｏｎ Ｊｏｉｎｔｓ 根据上述表达式，依次求解出０ ，０，，０４：
： ） ＋２ ３
０３￣＋ａｒｃｃｏｓ －－ｇ２；
ａ一￣ －１ （ ４）
０４＝ａｒｃｓｉ ｆ进１］８ （１５）／ ｌ 口
根据手术杆末端点坐标Ｈ（ｈ ，ｈ ， ），求得移动关节６的移
距离ｄ６为： ｒ——————— ～—————— ～—————— ｄ６＝￣／（ｈｘ－ｑ ） ＋（＾ １ ）‘＋（ｈｚ－ｑ ） ～ｕ４－Ｌ （１６）
并联转动腕点与手术工具杆的关系，如图４所示。
图４腕点与手术杆关系图 ｎｇ．４ Ｒｅｌａｔｉｏｎｓｈｉｐ Ｍａｐ Ｂｅｔｗｅｅｎ Ｗｒｉｓｔ ａｎｄ Ｓｕｒｇｉｃａｌ Ｔｏｏｌ 根据图４中腕点与手术杆的关系，可求出并联转动机构的
转角０ｙ， 的表达式：
—ａｒｃｔａｎ瓦 （ｑ￣：－ ｈｘ） ％＝３＋ （ ｑｒ－ ｈｙ）ｓ ｚ３ （１７）
： 。。 （１８）
ｃ Ｖ（ｈ－ｑ ） ＋（ｈ－ｑ ） ＋（ｈ－ｑ ）‘
３基于ＳｏｌｉｄＷｏｒｋｓ的机器人运动仿真
手术机器人运动仿真用于验证位置正反解，可以通过模拟
来检查数据的正确性 。
Ｍｏｔｉｏｎ模块是内嵌于ＳｏｌｉｄＷｏｒｋｓ的运动仿真软件包，可对
模型的真实运动情况进行精确仿真。通过Ｍｏｔｉｏｎ仿真可以大幅
降低制造物理原型的成本，并缩短产品开发时间。它还有其它一
些定性优点，例如，它能够考虑更多的设计方案、降低风险，并在
设计过程的初期提供有价值的信息阎。
在ＳｏｌｉｄＷｏｒｋｓ中验证机器人运动学逆解主要包含以下几个
步骤［６Ｉ：ＳｏｌｉｄＷｏｒｋｓ完成模型建立并添加机器人各个关节驱动电
机，调整到需要的初始位姿；完成手术机器人末端点路径规划，借
助数据处理软件Ｍａｔｌａｂ，绘制三维轨迹线，如图５所示。根据已得
的逆解公式，利用Ｍａｔｌａｂ进行数值运算，求得各个关节驱动输入
值，保存为ｔｘｔ或ＣＳＶ格式，并在首列插入时间序列，与Ｍａｔｌａｂ中
总时长一致，以此作为虚拟样机的驱动样条曲线函数，导入到
Ｍｏｔｉｏｎ各个驱动电机中；最后对仿真参数进行设置，如时间和帧
数等，机构仿真轨迹，如图５所示。比较仿真得到轨迹和规划轨
迹。
基于ＳｏｌｉｄＷｏｒｋｓ Ｍｏｔｉｏｎ的机器人运动仿真过程比较繁琐，
因此，考虑开发集成了机器人轨迹规划、数值计算以及运动仿真
的应用程序，简化整个运动计算过程，并联合ＳｏｌｉｄＷｏｒｋｓ Ｍｏｔｉｏｎ
中模型完成运动控制和显示。
图５机器人末端规划轨迹及ＳｏｌｉｄＷｏｒｋｓ运动仿真轨迹对比 Ｆｉｇ．５ Ｃｏｍｐａｒｉｓｏｎ Ｓｔｕｄｙ ｏｆ Ｐｌａｎｎｅｄ ａｎｄ Ｓｉｍｕｌａｔｉｏｎ Ｔｒａｊｅｃｔｏｒ
ｙ ｌ３８ 机械设计与制造 ＮＯ．３ Ｍａｒ．２０１ ３
４ ＬａｂＶＩＥＷ联合ＳｏｌｉｄＷｏｒｋｓ完成机器人
轨迹规划及运动仿真
ＬａｂＶＩＥＷ（Ｌａｂｏｒａｔｏｒｙ Ｖｉｒｔｕａｌ ｉｎｓｔｒｕｍｅｎｔ Ｅｎｇｉｎｅｅｒｉｎｇ Ｗｏｒｋｂｅ—
ｎｃｈ）是一种图形化的编程语言和开发环境，由美国国家仪器（ＮＩ）
公司研制开发，是通用的编程系统，有一个可以完成任何编程任
务的庞大函数库Ｉ７ｆ。
ＬａｂｖＩＥｗ和ＳｏｌｉｄＷｏｒｋｓ联合运动仿真利用ＮＩ运动雨数，
进行轨迹设计和运动编程，联合ＳｏｌｉｄＷｏｒｋｓ Ｍｏｔｉｏｎ实现对机械部
件的仿真设计，最终确定机械功能部件的运动轨迹和运动参数。
４．１运动轨迹设计
ＮＩ ＳｏｆｌＭｏｔｉｏｎ提供了丰富的功能函数模块，主要包含：直线
运动（Ｓｔｒａｉｇｈｔ—Ｌｉｎｅ Ｍｏｖｅ），使用轴或者坐标执行一个直线运动；
弧线运动（Ａｒｃ Ｍｏｖｅ），执行一个圆形弧、球面弧、椭圆弧运动；轮
廓线运动（ＣｏｎｔｏｕｒＭｏｖｅ），结合轴或者坐标完成由指定位置组成
的轮廓线，需要使用指定位置的表格（Ｔａｂｌｅ）来实现。通过上述三
种基本的运动函数可以实现任何轨迹的运动Ｉａｌ。
４．２仿真过程
联合仿真重要的一步就是建立ＬａｂＶＩＥＷ程序和ＳｏｌｉｄＷｏｒｋｓ
联系，基本方法是：创建ＬａｂＶＩＥＷ丁程，添加ＳｏｌｉｄＷｏｒｋｓ装配体，
映射并添加运动资源，控制编程与仿真设计，部署并运行仿真。
仿真主要分为两个阶段，首先是轨迹数据的生成。ＮＩ ＳｏｆｉＭ—
ｏｔｉｏｎ现有的运动函数组合可以实现一定末端轨迹。但是复杂运
基于SolidWorks与LabVIEW虚拟原型的机电一体化设计
基于SolidWorks与LabVIEW虚拟原型的机电一体化设计
作者：杨雁冰
来源：《科技传播》 2015年第19期
杨雁冰
武汉职业技术学院电信学院，湖北武汉 430000
摘 要 虚拟设备的一体化设计主要在动态仿真和虚拟制造中起着很大的作用。目前信息化时代发展，虚拟原型的机电一体化设计越来越得到人们的关注。原型机的设计软件有很多，在机械建模中SolidWorks 的功能比较强大，因此值得研究与探讨。
关键词 SolidWorks ；LabVIEW ；机电一体化
中图分类号 TH-39 文献标识码 A 文章编号 1674-6708（2015）148-0150-01
基金项目：该论文来源于《SMT 设备与维护仿真系统的研究与开发》课题，项目编号为2013YK777
在当今信息化发展中制造技术也在不断融入虚拟原型技术，这种技术主要以CAX（计算机辅助多元化技术的总称）和DFX（3D 环绕音效技术）与三维仿真技术构成的数字信息化设计。它能在原型机中模拟具有听觉、视觉、触觉以及各种需要的动作、行为以及性能等各方面仿真。虚拟技术在最近五年发展中并不是一成不变的，它是在不断适应社会发展，形成动态技术，在科学领域占有很重要的位置，并且继承了以前的电子CAD 等软件功能，在此基础中又将更多的建模技术和信息采集与继承技术有机地结合为一个整体，特别是在模型、人、技术和管理这四者紧密结合。所以原型机的发展越来越快，带动的产业也越来越多。
1 概念设计之虚拟原型机的机电一体化
原型机主要用于原设备未生产定型前准备，主要用三维软件进行建模，为后期三维交互设计建立了基础。原型机主要的技术指标是用来模拟生产和实现人机交互，并且在产品的设计功能、布局以及产品外形尺寸设计中可以通过评价和分析来达到最佳的方案。
1.1 机电一体化的功能原型
机电一体化虚拟原型为机电一体化功能得到充分体现。经典的生产设备主要有机械系统、控制系统、运动系统和电气系统组成，设计的学科知识比较多包括：机械设计、电子信息、软硬件设计等方面，虚拟原型机在设计之初首先要对产品的功能模块进行分析，并且以功能为子单元系统分解，找到可以有效实现的设计方案。在功能与逻辑环节直接影响到原型机的运行过程和实现功能。
基于SolidWorks的伐根清理机器人虚拟设计与运动仿真
基于SolidWorks的伐根清理机器人虚拟设计与运动仿真
魏占国;刘晋浩
【期刊名称】《林业机械与木工设备》
【年(卷),期】2007(35)11
【摘 要】通过使用SolidWorks软件的机械系统虚拟设计和运动仿真的基本方法,综合运用SolidWorks的参数化、变量化建模技术以及自上向下的设计思路,完成伐根清理机器人及其行走底盘的虚拟建模,并对由于行走底盘的改变而重新设计的接口和机械臂采用最新的COSMOSMotion2006软件进行了运动仿真和参数优化,以确定其机构可用性,有利于缩短产品的开发周期和减少开发费用.
【总页数】4页(P33-36)
【作 者】魏占国;刘晋浩
【作者单位】东北林业大学,黑龙江,哈尔滨,150040;北京林业大学,北京,100083
【正文语种】中 文
【中图分类】TP242.3
【相关文献】
1.基于SolidWorks的整体自装卸车虚拟设计与运动仿真 [J], 李立顺;孟祥德;詹隽青;张云;李红勋
2.基于SolidWorks的联轴传动机构的虚拟设计与运动仿真 [J], 任辉;纳斯哈提
3.基于Solidworks装弹机器人的虚拟设计及其运动仿真 [J], 司建星;夏田;丁丙坤
4.双行木薯收获机虚拟设计与运动仿真——基于SolidWorks [J], 崔振德;黄晖;高文武 5.基于SolidWorks软件的冲压机床虚拟设计与运动仿真 [J], 白亚红;冯长建;马顺利;吴丽媛
因版权原因，仅展示原文概要，查看原文内容请购买
基于SolidWorks的关节型工业机器人的结构设计与动态仿真
基于SolidWorks的关节型工业机器人的结构设计与动态仿真
作者：刘慧梅 徐静
来源：《东方教育》2017年第23期
摘要：工业机器人是一种高度自动化的现代制造自动化设备，在SOLIDWORKS软件平台上设计出关节型工业机器人模型，按照机构的结构几何尺寸，创建零件，并进行运动仿真，为工业机器人的实际样机的试制奠定了基础。
关键词：SolidWorks；关节型工业机器人；仿真
1 引言
SolidWorks是法国达索公司最先在Windows系统上开发的一款三维设计软件。其CAD功能方面涵盖了所有的设计类型，实体建模、曲面设计、二维工程图、装配、运动仿真、结构分析等功能一应俱全。本文对关节型工业机器人结构进行设计而并对各部分零件及机械手进行建模仿真，为企业项目要求而进行参数改造和控制系统分析创造条件。
2. 机器人本体结构设计 在SolidWorks的软件中的设计思路一般为：确定好外型尺寸和技术参数的草图后，根据草图规范好的尺寸范围和约束关系来设计零件和总装配体。
2.1 零件设计
在SolidWorks三维设计环境下，机器人的机构设计和造型设计合为一体，在用SolidWorks进行实体建模就会很方便。根据各个部件的结构特点，通过草图约束、实体拉伸和旋转扫描等特征方式建立各个零件的模型并进行装配。下面就是对机械手的主要组成部分进行设计。
2.1.1 基座的设计
基座，是整个机器人的支持部分。基座是整个机器人本体的支撑。为保证机械臂运行的稳定性，采用实心铸铁作支撑。如图1所示，周围采用双排螺母紧固，并在转盘处设计加强筋以增加其刚度，基座后端是接线盒子，所有电机的驱动信号和反馈信号都从中出入。
2.1.2 腰部的设计
腰部，是连接大臂和基座的部件，通常是回转部件。如图2所示，腰部的回转运动再加上手臂的平面运动，能使手腕空间运动。腰部是执行机构的关键部件，它的制造误差，运动精度和平稳性，对机器人的定位精度有决定性的影响。
基于SolidWorks 的工业机器人离线仿真系统分析
企业导报2016年第13期
DOI：10.19354/ki.42-1616/f.2016.13.152基于SolidWorks的工业机器人离线仿真系统分析
王洪雨
（广州市聚维专用汽车零部件有限公司，广东广州510800）
摘要：为满足工业机器人的离线仿真研究需求，可以应用SolidWorks实现机器人离线仿真系统研制。而该系统能够实现机
器人及其作业环境的仿真，所以能够通过优化机器人运行轨迹避免机器人在作业过程中出现明显抖动和干涉。
关键词：SolidWorks；工业机器人；离线仿真系统
引言：随着科学技术的发展，大量工业机器人在自动化产
线中得到应用。而开发工业机器人的离线仿真系统，则能使机
器人在线示教编程的各种问题得到解决。因此，有必要研制一
种工业机器人离线仿真系统，以便更好的促进工业技术发展。
一、基于SolidWorks的工业机器人离线仿真系统工作原理
从系统结构组成上来看，离线仿真将包含位姿信息读取、
运动轨迹规划、运动学计算、任务作业自动生成和运动学仿真
等模块。利用SolidWorks强大的三维建模功能、运动仿真功能
和质量特性功能，可使机器人按照规划好的轨迹做整线仿真，
从而获得直观的仿真结果。在这一过程中，需要利用大量的API
二次开发函数和VC++编程语言进行方法调用和对象属性设
置，以便实现对SolidWorks的二次开发。在此基础上，以DLL
插件文件形式实现系统各功能模块与SolidWorks的无缝对接，
则能够有效进行工业机器人的离线仿真研究。由于SolidWorks
本身为VC++开发三维软件，所以能够使各功能模块与之较好
的兼容。以插件形式进行功能模块的插入，也能为系统功能调
用提供便利，并且获得清晰的显示界面。在系统运行的过程中，
将先利用负载计算模块对机器人实际负载进行校核。校核合格
后，将利用参数化建模模块对标准化设备建模。根据作业任务
要求，系统将对作业环境进行三维建模[1]。而根据实际要求，将

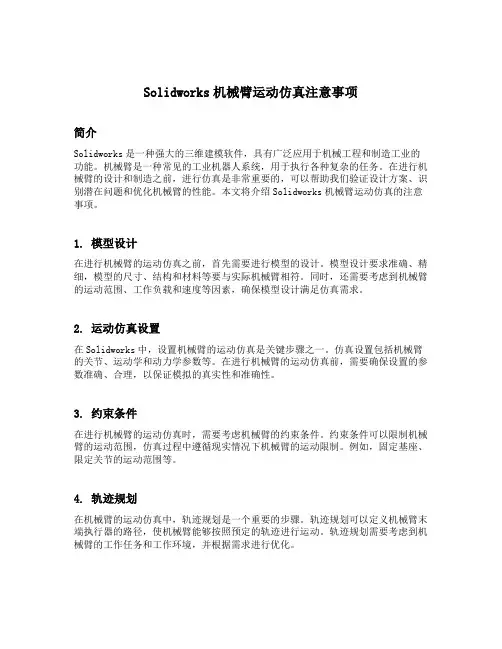

solidworks机械臂运动仿真注意事项
Solidworks机械臂运动仿真注意事项
简介
Solidworks是一种强大的三维建模软件，具有广泛应用于机械工程和制造工业的功能。机械臂是一种常见的工业机器人系统，用于执行各种复杂的任务。在进行机械臂的设计和制造之前，进行仿真是非常重要的，可以帮助我们验证设计方案、识别潜在问题和优化机械臂的性能。本文将介绍Solidworks机械臂运动仿真的注意事项。
1. 模型设计
在进行机械臂的运动仿真之前，首先需要进行模型的设计。模型设计要求准确、精细，模型的尺寸、结构和材料等要与实际机械臂相符。同时，还需要考虑到机械臂的运动范围、工作负载和速度等因素，确保模型设计满足仿真需求。
2. 运动仿真设置
在Solidworks中，设置机械臂的运动仿真是关键步骤之一。仿真设置包括机械臂的关节、运动学和动力学参数等。在进行机械臂的运动仿真前，需要确保设置的参数准确、合理，以保证模拟的真实性和准确性。
3. 约束条件
在进行机械臂的运动仿真时，需要考虑机械臂的约束条件。约束条件可以限制机械臂的运动范围，仿真过程中遵循现实情况下机械臂的运动限制。例如，固定基座、限定关节的运动范围等。
4. 轨迹规划
在机械臂的运动仿真中，轨迹规划是一个重要的步骤。轨迹规划可以定义机械臂末端执行器的路径，使机械臂能够按照预定的轨迹进行运动。轨迹规划需要考虑到机械臂的工作任务和工作环境，并根据需求进行优化。 5. 碰撞检测
碰撞检测是机械臂运动仿真中一个重要的环节。在进行仿真之前，需要对机械臂的各个部件进行碰撞检测，以避免在真实运动中发生碰撞。Solidworks提供了碰撞检测功能，可以帮助我们及时发现和解决潜在的碰撞问题。
6. 运动分析和优化
运动仿真完成后，可以对仿真结果进行分析和优化。运动分析可以帮助我们了解机械臂的运动性能，如速度、加速度和力矩等。根据分析结果，可以对机械臂进行优化，以改善其运动性能和工作效率。
7. 结果展示和报告生成

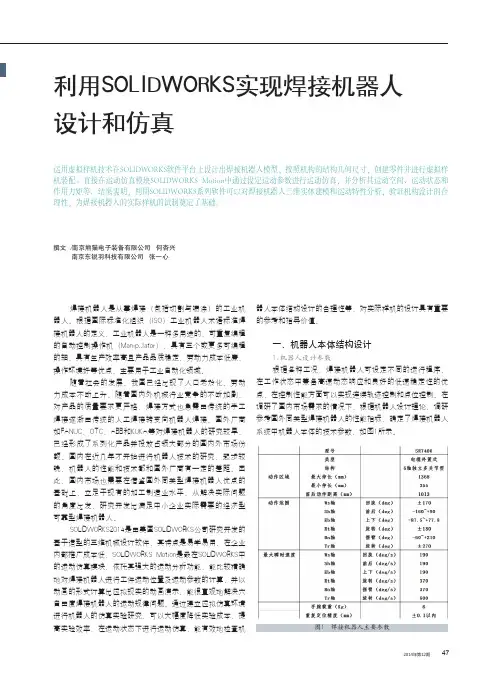

利用SOLIDWORKS实现焊接机器人设计和仿真
