钢筋识图手把手教你

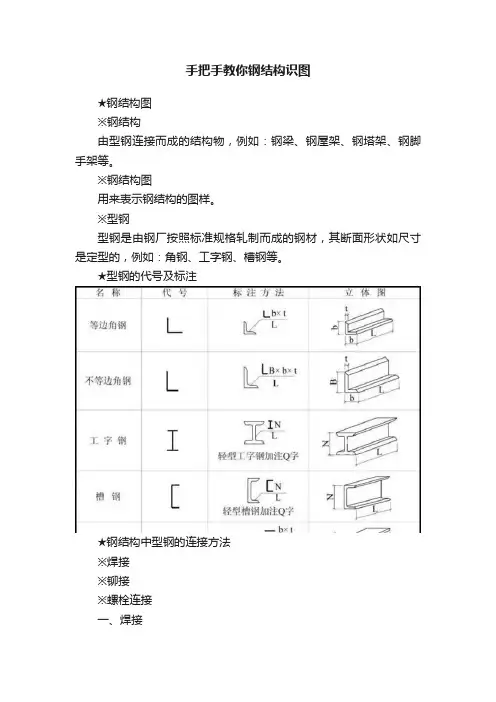

手把手教你钢结构识图
手把手教你钢结构识图
★钢结构图
※钢结构
由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
※钢结构图
用来表示钢结构的图样。
※型钢
型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★型钢的代号及标注
★钢结构中型钢的连接方法
※焊接
※铆接
※螺栓连接
一、焊接 将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号
※坡口焊缝
※贴角焊缝
※塞焊缝
★焊缝的图形符号和辅助符号
2、焊缝的标注
在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
★焊缝的标注方法 ★焊缝不连续时的画法及标注
当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线
二、铆接
用铆钉将两块或两块以上的钢板连接在一起
★铆接分类 ※工厂连接
※现场连接
★铆钉类型
三、螺栓连接
※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接
※连接方法
★螺栓、孔、电焊铆钉图例 钢梁结构图
概述
钢梁常用于大、中跨度桥梁中
钢梁的种类
※钢板梁
※钢桁梁
★下承式简支栓焊梁
★钢梁结构图的内容
※设计轮廓图 ※节点图
※杆件图
※零件图
★设计轮廓图
★节点图 ★节点构造图
★拼接板、填板的拼装 ★立体图
★节点板详图 ★杆件图
★零件图
钢屋架结构图 概述
※钢屋架
※钢屋架结构图
屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★屋架简图
※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
※比例：1：100、1：200点这免费下载施工技术资料
※单线条表示，杆件长度直接注在单线条旁边。
★屋架详图
※图样：立面图，上弦实形辅助投影，剖面断面图。
※比例：两种比例：
杆件轴线采用较小比例（1：20，1：15）
节点板、杆件、断面采用较大比例（1：10，1：5）
教你看懂钢筋图纸
一、箍筋表示方法：
⑴ φ10100/2002 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍;
⑵ φ10100/2004 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍;
⑶ φ82002 表示箍筋为φ8,间距为200,双肢箍;
⑷ φ81004/1502 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍;
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;
二、 梁上部钢筋表示方法：标在梁上支座处
⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;
⑵ 2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍; ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;
四、 梁下部钢筋表示方法：标在梁的下部
⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;
手把手教你钢筋基础知识
手把手教你钢筋基础知识
土木智库 2017-05-25 10:48
一、钢筋基础知识
1.基本知识
1.1 识图例
1.2 影响钢筋计算的因素
抗震等级（影响梁的加密区长度： 一级抗震>=2Hb且>=500mm； 二级抗震 >=1.5Hb且>=500mm）
保护层的厚度
混凝土标号 如C30 影响钢筋的锚固长度，搭接长度
搭接形式（影响柱的箍筋根数及纵向钢筋长度）
1.3 常用钢筋
（一）常用混凝土构件的钢筋分类
（1）受力钢筋。又叫主筋，配置在构件的受弯、受拉、偏心受压或受拉区以承受拉力。
（2）架立钢筋。又叫构造筋，一般不需要计算而按构造要求配置，如2Φ12，用来固定箍筋以形成钢筋骨架，一般在梁上部。
（3）带弯钩钢筋，指端部带弯钩的钢筋，弯钩通常分为半圆弯钩，斜弯钩和直弯钩3种类型。
（4）弯起钢筋，主要用于梁、板支座附近，梁中弯起钢筋的角度一般为45度，当梁高度大于800mm时，宜采用60度，板中弯起钢筋的角度一般就小于等于30度。
（5）箍筋。箍筋形状如一个箍，在梁和柱子中使用，它一方面起着抵抗剪力的作用，另一方面起固定主筋和架立钢筋位置的作用。它垂直于主筋设置，在梁中与受力筋、架立筋组成钢筋骨架，在柱中与受力筋组成钢筋骨架。
（6）分布筋。在板中垂直于受力筋，以保证受力钢筋位置并传递内力。它能将构件所受的外力分布于较广的范围，以改善受力情况。 （7）附加钢筋。因构件几何形状或受力情况变化而增加的附加筋，如吊筋、腰筋等。
1.4 钢筋工程量计算
钢筋工程量计算的基本表达式为：
钢筋工程量＝钢筋下料长度(m)×相应钢筋每米重量(kg/m)
式中：钢筋下料长度(m) ＝构件图示尺寸－砼保护层厚度＋钢筋弯钩增加长度＋弯起钢筋弯起部分的增加长度－量度差(钢筋弯曲调整值)＋图中已经注明的搭接长度
钢筋直径每米重量：
钢筋单位理论质（重）量 = 0.617D 2
根据上式，可列出如下常用表格：
钢筋直径每米重量表：
钢筋的常用表示方法(教你识图)
1、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
⑸13φ10@150、200(4) 表示箍筋为一级钢筋，直径φ10，梁两端各有13个四肢箍，间距150，梁跨中部分间距200，四肢箍
2、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
⑸LΦ10@100/200 表示圆柱采用螺旋箍筋，一级钢筋，直径10，加密区间距100，非加密区间距200
3、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
4、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
5、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
【钢筋识图入门】快速看懂钢筋结构图上的标注
【钢筋识图入门】快速看懂钢筋结构图上的标注
一、箍筋表示方法的解读：
⑴ 10@100/200(2) 表示箍筋为直径10一级钢 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ 10@100/200(4) 表示箍筋为直径10一级钢 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ 8@200(2) 表示箍筋为直径8一级钢，间距为200，双肢箍。
⑷ 8@100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 综合解读：斜杠前面是加密区箍筋间距，斜杠后面是非加密区箍筋间距，后面刮号里的数字表示箍筋肢数一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 322；320 分号前面表示上部钢筋为322, 分号后面表示下部钢筋为320。
⑵ 212；318 分号前面表示上部钢筋为212, 分号后面表示下部钢筋为318。
⑶ 425；425 分号前面表示上部钢筋为425, 分号后面表示下部钢筋为425。
⑷ 325；525 分号前面表示上部钢筋为325, 分号后面表示下部钢筋为525。
二、 梁上部钢筋表示方法：（除集中标注以外，标在梁上部支座处的钢筋）
⑴ 220 表示两根直径20的二级钢筋，是否是通长布置要结合看集中标注，用于双肢箍。
⑵ 222+（412） 表示两根直径22二级钢，是否是通长布置要结合看集中标注，412是中间架立筋，是否是六肢箍要看集中标注的钢筋信息，也有可能是四肢箍。
⑶ 625 4/2 表示上部钢筋第一排为四根直径25二级钢，上部第二排为两根直径25二级钢。
⑷ 222+ 222 表示只有一排钢筋，两根直径22在角部通长布置，两根直径22在中部仅在支座处布置。
三、 梁腰中钢筋表示方法：
⑴ G212 表示梁两侧的构造钢筋，每侧一根12。
⑵ G414 表示梁两侧的构造钢筋，每侧两根14。
⑶ N222 表示梁两侧的抗扭钢筋，每侧一根22。

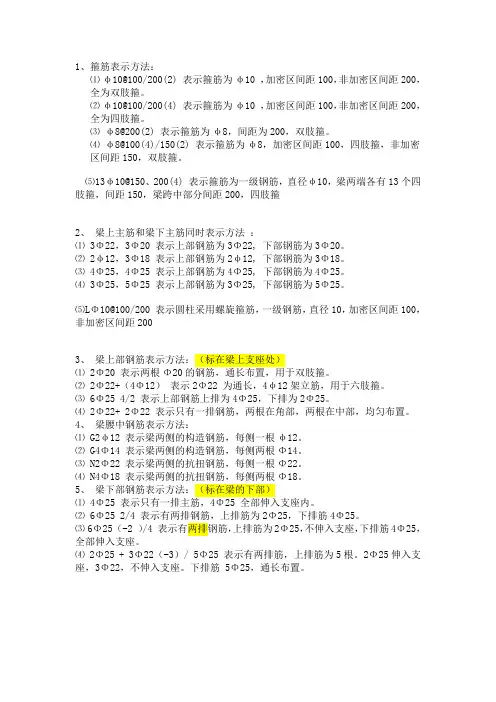

钢筋的常用表示方法(教你识图) 2
1、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
⑸13φ10@150、200(4) 表示箍筋为一级钢筋，直径φ10，梁两端各有13个四肢箍，间距150，梁跨中部分间距200，四肢箍
2、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
⑸LΦ10@100/200 表示圆柱采用螺旋箍筋，一级钢筋，直径10，加密区间距100，非加密区间距200
3、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
4、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
5、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
教你看懂钢筋图纸 2
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
如何在2分钟内看懂钢筋图纸？10年老师傅教你方法，看完就开窍了
如何在2分钟内看懂钢筋图纸？10年老师傅教你方法，看完就开窍了
钢筋图纸符号密密麻麻的，对于不会看钢筋图纸的施工员来说看钢筋图纸可能跟看天书差不多。但是只要你掌握以下这些方法，就能轻松看懂钢筋图纸啦。
一、钢筋分类
1. 按力学性能分为四个等级
（1）HPB235表示一级钢筋
（2）HRB335表示二级钢筋
（3）HRB400表示三级钢筋
（4）RRB400表示四级钢筋
H：表示热轧
P：表示光圆
R：表示带肋
B：表示钢筋
二、钢筋标注方法
1. 表示钢筋的根数等级、直径
（1）2Ф30
2表示钢筋的根数，Ф表示钢筋等级直径符号，30表示钢筋直径
2. 表示钢筋的等级、直径和相邻钢筋中心距。
（1）Ф4 @ 200
Ф表示钢筋等级直径符号，4表示钢筋直径，@中心距符号，200相邻钢筋的中心距（≤200mm）。
三、钢筋的表示方法
1. 箍筋
（1）φ10@150/100(2)：表示箍筋数量为10 ，加密区间距150，非加密区间距100，全为双肢箍。
（2）φ10@150/100(4)：表示箍筋数量为10 ，加密区间距150，非加密区间距100，全为四肢箍。 （3）φ6@100(2)：表示箍筋数量为6，间距为100，双肢箍。
（4）φ6@100(4)/200(2)：表示箍筋为φ6，加密区间距100，四肢箍，非加密区间距200，双肢箍。
2. 梁箍筋
（1）A10-200/100(4)：表示箍筋为Ⅰ级钢筋，钢筋直径为10，加密区间距为200，非加密区间距为100，均为四肢箍。
（2）A8-200(4)/150(2)：表示箍筋为Ⅰ级钢筋，钢筋直径为8，加密区间距为200，四肢箍，非加密区间距为150，均为两肢箍。
需要注意的是此处表示间距不是用'＠'，而是用'－'。
3. 梁上部贯通筋
（1）4B22+(2A12)：4B22表示贯通筋用于双肢箍，2A12为架立筋。
（2）2B22+2B20：表示梁的上部配置2B22的贯通筋，梁的下部配置2B20的贯通筋。
钢筋工图纸怎么看？工地老师傅亲身传授，不超10天让你熟能生巧！
钢筋⼯图纸怎么看？⼯地⽼师傅亲⾝传授，不超10天让你熟能⽣巧！
在⼯地上，钢筋⼯想要把活⼉⼲好，必须要会看⼀些基础的钢筋图纸，钢筋图纸在外⾏看来⾮常难，但其实学会了就⾮常简单。今天，吉⼯家就来教教⼤家如何学会看钢筋图纸！
⾸先，想要看懂图纸，⾸先要把基础学会！
那么什么是基础呢？
看图纸具备的基础条件，就是常⽤的建筑符号，这⼀点你必须会看，如果你看不明⽩，不会看，只能请教那些懂得看图纸的教你。
钢筋⼊门图集11 G101-1 -2 -3. 先从梁、柱、板，都熟悉⼀遍。找到各个构件，然后针对图集上的解释理解图纸， 如果条件允许最好到施⼯现场逐⼀⽐对，循序渐进，由易到难慢慢就懂了。
图纸⼀般有两种标注，集中标注（标出整条梁或柱的外观尺⼨及⾯，底筋⼤⼩，箍筋⼤⼩，间距）。和原位标注(图纸中直接在所需安装位置标出，⼀般⽤在吊筋，中⽀筋等)。看图时原位标注优先取。
如下是⼀集中标注:KL 12 200X400 表⽰：框架梁12 20CM宽 40CM⾼
8 @ 100(2) 表⽰：箍筋为8厘 间距为10CM⼀个
3?20 2?20 表⽰：⾯筋3根20的钢筋 底筋是2根20的钢筋
G2？12 表⽰：两根构造腰筋，⼀边⼀根⼤⼩为12厘的钢筋
除了会看图还得熟记规范，及锚固长度。如果记忆⼒好的半个⽉不到就可学会看图。
当基础会了之后，接着就开始学习钢筋图，不过你要是⼀点都不懂的话，最好是请教钢筋翻样⼯，这样的技术⼈员对于看图纸是⾮常厉害的。
如果你勤学，⼀般情况下可以在5~10天完全看懂，如果你不勤学的话，可能要半⽉到⼀⽉左右，⾄于什么时候能彻底学会，就要看你的能⼒了。
如果你想学习精通的话，建议跟在钢筋翻样⼯旁边，应该不会超过⼀个⽉，就可以完全看懂钢筋图纸。
归根结底，钢筋⼯学习识图其实⾮常简答，只要做到以下2点就可以：1、要认识钢筋符号，⽹上查查或者买点相关的书看就明⽩了，就那⼏种钢筋；
2、要会看图纸，钢筋多长、弯折、怎么放，可以拿着图纸到现场与实际对应看看就会了。
老师傅3分钟教你看懂钢筋图纸，零基础也能成为顶级设计师
老师傅3分钟教你看懂钢筋图纸，零基础也能成为顶级设计师
在工地上，总有一些戴着头盔却不搬砖的人，手里拿着一张图在比划着什么，这就是钢筋图纸。钢筋图纸比较复杂，很难看懂，老师傅教你3分钟就能看懂钢筋图纸，不用再求着别人教你了。
一、钢筋图纸上表示的种类
1.梁（主、次梁，地梁，圈梁）
2.柱（受力柱，构造柱）
3.板（单向板，双向板）
二、钢筋的分类
按强度标准可分为这四级：
一级钢筋（HPB235/HPB300两种）普通是光面钢筋
二级钢筋（HRB335）是螺纹钢筋
三级钢筋（HRB400）是螺纹钢筋
四级钢筋（HRB500）有月牙肋和螺纹
三、常用构建代号
四、箍筋的表示方法
⑴ φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
五、钢筋的标注方法
第一种
第二种
六、钢筋算量基本方法
1、上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值
3、下部钢筋长度＝净跨长＋左右支座锚固值
七、查看钢筋图纸
学会了看懂钢筋图纸，接下来就要学会如何查看，虽然我们都会制图，但不可能绘制完成后就放在一边不复查，很多制图员都配备了一款看图工具，它就是完全不收费的迅捷CAD看图软件。
轻松打开CAD文件，滑动鼠标对图纸放大缩小，测量图纸，在图纸上标注都可以完成，还有切换三位视角的功能，从不同方向查看图纸，免费的工具是每一位制图员的最爱。
这些都是看懂钢筋图纸的方法，大家可以收藏起来慢慢看，分享给更多的人，让大家一起学习吧！
