光的折射ppt 苏科版优秀课件
2021-中考物理(苏科版)实验(探究型)专题09-光的折射规律探究(一)
专题09-光的折射规律探究（一）
1、（2021•越秀区校级一模）图甲是学习光的折射的实验情景。
（1）实验前，点燃固定在盒盖下方的蚊香，盖上盒盖，打开亮度较亮的激光，光线从点s射出，可清晰观察到沿直线传播的光路，在透明塑料盒的右侧面上可看到一个亮点（如图乙A点），之所以能从各个方向看清整个光路是因为光发生了 。
（2）不改变入射光线，向塑料盒中逐渐加入掺有少量牛奶的水，水达到如图乙虚线所在的高度后会观察到在右侧A点的上方出现一个亮点B（未标出），在A点的下方出现一个亮点C，请在图乙中完成整个光路图。
（3）保持入射光不动，继续加水，会看到亮点B向 移动，亮点C向移动 。（选填“上”或“下”）
2、（2021•安徽模拟）小青同学为“探究光的折射规律”设计了如图甲所示的实验装置，在玻璃水槽中竖直
放置的光屏由E和F两个半圆形光屏组成，其竖育方向的直径NOM为两半圆的分界线，其中光屏F可绕
直径NOM在水平方向前后折转。
入射角 22° 32° 41°
折射角 30° 45° 60°
（1）实验时，先让光屏EF位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上能看到
折射后的光束；小明将光屏F向后折转一定角度后，则在光屏F上不能看到折射光线，这说明折射光线和
入射光线 （选填“在”或“不在”）同一平面内。
（2）小青同学探究光从水射向空气时，折射角与入射角的关系，测得的数据如图乙表格所示。由表中数据
可知，光从水中斜射入空气中时，折射角 （选填“大于”、“等于”或“小于”）入射角。
3、（2021•淮上区模拟）在探究光的折射规律实验中，某小组将光从空气分别射入水和玻璃中，并记录了如下数据：
空气中的入射角i 0° 30° 45° 60°
水中的折射角r 0° 22° 32° 40°
玻璃中的折射角θ 0° 17° 24° 30°
分析表中数据，可以得到一些规律：
苏科版八年级物理上册 第四章 光的折射 透镜
第四章 光的折射 透镜
- 75 - 第四章 光的折射透镜
第1课时 光的折射(一）
课堂作业
1.光从一种介质进入另一种介质时，其传播方向往往会__________，这种现象叫光的_______。
2。（2009·山东）如图所示，一束光从空气斜射入水中，MN为法线，由图可知：________是入射角,__________是折射角.
3.如图所示,一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将
( )
A。向左移动最后静止 B。向右移动最后静止
C。先向左移动再向右移动 D。仍在原来位置
4。如图所示,一束光线在水与空气的界面上发生了折射,四位同学画出了四幅光路图，其中正确的是 ( ）
5.(2009·宜昌）一束光线由空气中斜射入水中,当入射角逐渐增大时,折射角 ( ）
A.逐渐减小 B。不变
C.逐渐增大,但总小于入射角 D.逐渐增大，可能大于入射角
6.如图所示,一束光线从水中射向空气，请你画出折射光线和反射光线。
7。如图所示，一束光射向一块玻璃砖.画出这束光进入玻璃和离开玻璃后的径迹(注意画出法线).
苏科版·八年级物理（上）
- 76 -
课后作业
8。（09·綦江)一束光以60°的入射角射到平静的水面上，反射角____________度，折射角________入射角(大于/小于)。
9。一束光线从玻璃射向空气，如图(a)所示,则折射角为_________.一束光线由空气斜射入水中，如图(b)所示，当夹角i增大时，折射角将__________(增大/不变/减小）.

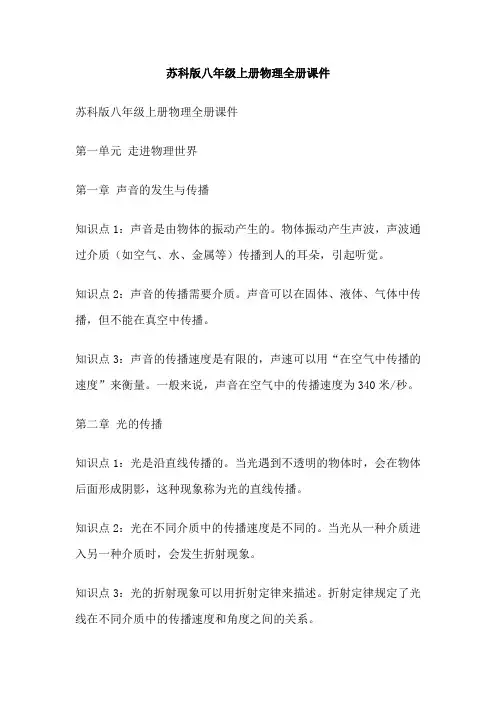

苏科版八年级上册物理全册课件
苏科版八年级上册物理全册课件
苏科版八年级上册物理全册课件
第一单元 走进物理世界
第一章 声音的发生与传播
知识点1：声音是由物体的振动产生的。物体振动产生声波，声波通过介质（如空气、水、金属等）传播到人的耳朵，引起听觉。
知识点2：声音的传播需要介质。声音可以在固体、液体、气体中传播，但不能在真空中传播。
知识点3：声音的传播速度是有限的，声速可以用“在空气中传播的速度”来衡量。一般来说，声音在空气中的传播速度为340米/秒。
第二章 光的传播
知识点1：光是沿直线传播的。当光遇到不透明的物体时，会在物体后面形成阴影，这种现象称为光的直线传播。
知识点2：光在不同介质中的传播速度是不同的。当光从一种介质进入另一种介质时，会发生折射现象。
知识点3：光的折射现象可以用折射定律来描述。折射定律规定了光线在不同介质中的传播速度和角度之间的关系。 第三章 光的色散
知识点1：白光是由不同颜色的光组成的。当白光通过一个三棱镜时，会被分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这种现象称为光的色散。
知识点2：光的色散可以用牛顿实验来证明。牛顿实验中，白光通过一个透镜后被分解成七种颜色的光，这种现象表明了不同颜色的光具有不同的折射率。
第二单元 运动和力
第四章 机械运动
知识点1：机械运动是指物体位置随时间的变化。机械运动的快慢可以用速度来描述。
知识点2：速度可以通过位移和时间的比值来定义，表示物体在一定时间内运动的距离。速度的单位是米/秒，符号为m/s。
知识点3：匀速直线运动是指速度保持不变的直线运动。匀速直线运动的速度是一个定值，与时间无关。
第五章 参照物和相对运动
知识点1：要描述一个物体的运动情况，需要选择一个参照物作为标准。参照物可以根据需要任意选择，但通常选择地面或地面上静止的物体作为参照物。
知识点2：相对运动是指两个物体相对于同一参照物的位置随时间的变化。相对运动可以用来描述两个物体之间的相对位置和相对速度。
苏科版 初二物理 上学期 第四章 光的折射 透镜 第一节 光的折射 作图提优
苏科版
初二物理
上学期
第四章 光的折射 透镜 第一节 光的折射 作图提优
1 / 10 苏科版初二物理上学期第四章光的折射透镜第一节光的折射
作图提优
作图题
1. 如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向。
2. 如图所示，一束光射向一块玻璃砖，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）。
3. 晚上，游泳池底的灯光亮起，请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图。
4. 如图是一束从空气斜射向玻璃的光线，入射角为60°．请在图中标出入射角i的位置，并画出折射光线（大致方向）．
5. 潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A'。
6. 如图所示，0C为折射光线，根据折射光线作出相应的入射光线和反射光线。
7. 图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线。
8. 如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线。（保留作图痕迹）
9. 一束激光照射在倒置的三棱镜左侧，请大致画出这束光穿过三棱镜的光路。
10. 如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
11. 如图，入射光线从空气射向半圆形玻璃砖圆心又从玻璃砖射向空气中，在玻璃和空气的界面发生了两次折射，请画出图中两次折射的折射光线。
苏科版
初二物理
上学期 第四章 光的折射 透镜 第一节 光的折射 作图提优
3 / 10
12. 如图所示，一束光垂直入射到圆心为O的半圆形玻璃砖的平面上，请画出这束光通过玻璃并出射到空气中的光路图。
13. 如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
【同步练习】苏科版初二物理上册 第4章《光的折射》 透镜 实验探究
第四章 专题训练 光的折射 透镜实验探究
1．如图甲是王楠同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了数据：
入射角α 10° 30° 45° 60°
折射角β 7.1° 20.7° 30° 37.8°
（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有 _____的作用。
（2）分析表格中的数据，你能得出的结论（写出一条即可）：_____。
（3）由表格中的数据还可以判断：当光以55°的入射角从空气射入玻璃中时，其折射角
_____30°（选填“等于”、“小于”或“大于”）。
（4）当光以30°的入射角从玻璃斜射入空气中时，其折射角是 _____，你的依据是 _____。
（5）同班的陈新同学利用图乙探究光从空气斜射入水中时的光路。实验时，光贴着光屏从空气斜射入水中，将F板向后折转一定的角度，则在F板上 _____（选填“能”或“不能”）看到折射光，此时折射光线和入射光线
_____（选填“在”或“不在”）同一平面内。
（6）保持图乙的入射光不动，继续往水槽里加适量的水，会看到水槽底部的亮斑B向 _____移动。
2．某同学在做探究光从空气斜射入介质时折射角与什么因素有关实验时，准备的实验器材有激光发生器、玻璃、水、量角器等。并用上述器材进行了实验：当光从空气斜射入玻璃，测量结果如表1所示；如图所示，当光从空气斜射入水，测量结果如表2所示。
表1（光从空气斜射入玻璃）
实验次数 1 2 3 入射角 30° 45° 60°
折射角 20° 30° 40°
表2（光从空气斜射入水）
实验次数 1 2 3
入射角 30° 45° 60°
折射角 22° 32° 42°
（1）从表1、表2可知，当入射角相同时，光从空气斜射入玻璃的折射角___________（选填“大于”、“等于”或“小于”）光从空气斜射入水的折射角，因此光从空气斜射入介质时折射角与___________有关；
苏科版物理八年级上第四章第一节《光的折射》(含答案)
第 1 页 光的折射
一、单项选择题〔本大题共10小题，共20.0分〕
1. 如下图，人眼在A点看见河里B点有一条小鱼，假设从A点射出一束激光，要使激光能照射到小鱼，该激光应射向( )
A. B点 B. B点上方 C. B点下方 D. B点左方或右方
2. 在清澈的水池边的人看到池底变浅了，在图中能正确描绘光的传播途径的光路图是( ) A. B. C. D.
3. 如下图，光在玻璃或空气的界面MN同时发生了反射和折射，以下说法正确的选项是( )
A. 入射角为60∘，界面右侧是空气 B. 折射角为60∘，界面右侧是玻璃
C. 入射角为30∘，界面左侧是空气 D. 折射角为60∘，界面左侧是玻璃
4. 如下图的现象中，属于光的折射现象的是( ) A. 沙滩上鸽子的影子 B. 汽车观后镜中的景物 C. 水面上“折断〞的筷子 D. 镜子中的灯笼和灯
5. 放满水的游泳池看起来很浅，以下四幅光路图中，能正确说明这一现象产生原因的是( ) A. B. C. D. 6. 如图现象中，由于光的折射形成的像是( ) A. 蜡烛通过小孔成的像 B. 花瓶在镜中成的像 C. 地图经放大镜成的像 D. 亭子在水中成的像
7. 如下图四种现象中，属于光的折射现象的是( ) A. 水中倒影 B. 放大镜 C. 小孔成像 D. 光污染
8. 关于光的折射现象，以下说法中正确的选项是( )
A. 光从空气进入水中，传播方向一定发生改变
B. 光从空气进入水中，折射光线一定向水面偏折
C. 光从水进入空气中，传播方向不一定发生改变
D. 光从水进入空气中，折射光线一定向法线偏折
9. 小强在水中练习潜水，那么能正确反映岸上教练看到水下小强的光路图是( ) A. B. C. D.
10. 远看浅浅的湖(河)水，一旦涉入水中后，才发现水的实际深度比看到的要深许多，如下图.水对眼睛的这种“欺骗〞，对于想游泳的同学存在很大平安隐患，我们必需要警觉.造成这一现象的主要原因是( )
第四章 光的折射 透镜 2022-2023学年苏科版物理八年级上册含答案
第四章 光的折射 透镜
一、单选题
1．（2022·江苏扬州·八年级期末）能正确反映水中的筷子看起来向上偏折的光路是（）
A． B． C． D．
2．（2022·江苏南京·八年级期末）如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离.一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的)
A．光线a B．光线b C．光线c D．光线d
3．（2022·江苏泰州·八年级期末）小文利用太阳光测量凸透镜的焦距，方法如图所示，他让凸透镜正对阳光，但纸板上的最小光斑却不易确定。于是他移动纸板找到两次成等大光斑的位置，分别测出了光斑到凸透镜中心的距离为8cm和14cm，则凸透镜的焦距是（ ）
A．8cm B．11cm C．14cm D．22cm
4．（2022·江苏镇江·八年级期末）如图所示，光线会聚于b点，在虚线区域内放甲透镜后，光线会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光线会聚于主光轴MN上的a点，则（ ）
A．甲是凸透镜，乙是凹透镜
B．甲、乙均是凸透镜
C．甲是凹透镜，乙是凸透镜
D．甲、乙均是凹透镜
5．（2022·江苏盐城·八年级期末）如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
6．（2022·江苏徐州·八年级期末）在探究凸透镜成像规律实验中，如图所示是像到凸透镜的距离v跟物体到凸透镜的距离u之间的关系图像，由图像可知（ ）
A．该凸透镜的焦距是16cm
B．当u=12cm时，在光屏上能得到一个缩小的像
光的折射课外辅导学案苏科版八年级物理
濠知教育-----您值得信赖的中小学辅导专家
1
学 生 教 师 夏老师 日 期 2014/10/12
年 级 初二 学 科 物理 时 段
学 情
分 析 新课
课 题 光的折射 透镜（光的折射）
学习目标与
考点分析 了解光的折射现象
知道光从空气射入水或其他介质中的偏折规律
了解光在发生折射时，光路的可逆性
学习重点
难 点 探究并了解光从空气斜射入水中或其他介质中时的偏折规律
进一步了解科学探究活动过程
了解光在发生折射时，光路的可逆性
解释有关光的折射现象
教学方法 启发式教学、讲练结合
教学过程
知识再现：
(1)光在 中是沿直线传播的；
(2)光的反射定律是：
⑶光路具有 性。
1、光在 中沿直线传播，光如果从空气斜射入水中是否还沿直线传播？光如果从空气垂直射入水中是否还沿直线传播？
2、在物理学中光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做 。
3、在光的折射中什么是法线、入射光线、折射光线、折射角、入射角？
AO是 光线，OB是 光线，ON是 。入射角是 和 的夹角，在图濠知教育-----您值得信赖的中小学辅导专家
2 中是 ，折射角是 和 的夹角，在图中是
[探究]：光的折射规律
（1）在光的折射．．现象中，折射光线、入射光线和法线的位置关系是怎样的？
（2）在光的折射．．现象中，折射光线、入射光线分别在法线的什么位置？
（3,1）光从空气斜射入玻璃中，折射光线将 法线（选填 靠近、远离）， 也就是折射角_
光的折射同步练习 2022-2023学年苏科版物理八年级上册
1 2022-2023学年八年级物理上册同步练习
4.1 光的折射
一、选择题
1.下列说法中正确的是（ ）
A．人在河岸边看到河水中的鱼是鱼升高了的实像
B．池水看起来比实际的浅是由于光的反射造成的
C．插入水中的筷子，在水中部分看起来向下弯折
D．游泳时，人潜入水中看到岸边的树木是升高了的虚像
2.一束光线从玻璃斜射空气中，入射角逐渐增大，则折射角（ ）
A．逐渐变小 B．逐渐增大，但总小于入射角
C．不变 D．逐渐增大，但总大于入射角
3.人站在湖，看到湖中的鱼在云朵中游来游去，则下列说法中正确的是（ ）
A．鱼和云都是折射现象形成的虚像
B．鱼和云都是反射现象形成的虚像
C．鱼是折射现象形成的虚像，云是反射现象形成的虚像
D．鱼是折射现象形成的实像，云是反射现象形成的实像
4.光线从一种透明物质进入另一种不同的透明物质时，下列说法中正确的是（ ）
A．光线的传播方向一定会发生改变
B．当光线斜射入平行玻璃砖时，出射光线与入射光线平行
C．当光线从不中斜射进入空气中时，折射角小于入射角
D．当光线从空气斜射入玻璃时，折射角大于入射角
5.在小船上，小明用鱼叉去叉所看到的鱼，老王用手电筒去照亮所看到的鱼，有关两人的做法中正确的是（ ）
A．小明应叉“鱼”的下方，老王应对准“鱼”照
B．小明和老王都应对准“鱼”叉和照
C．小明和老王都应对准“鱼”的下方叉和照
D．小明应对准“鱼”叉，老王应对准“鱼”的下方照
6.一光线由空气斜射入水中，入射光角为30°，在水面上同时产生反射和折射，此时折射光线与反射光线之间夹角的大小一定（ ）
A．小于30° B．大于30°，小于60°
C．大于60°，小于120° D．大于120°，小于150°
7.下列光现象中，解释正确的是（ ）
A．小孔成像中屏幕上出现的是倒立的虚像
苏科版八年级4.1光的折射习题复习
苏科版八年级4.1光的折射习题复习
1 / 23 光的折射
一、单选题
1．清澈见底的池水看起来比实际来得浅，其原因是
A．从空气斜射入水中的光在水面处发生反射 B．从空气斜射入水中的光在水面处发生折射
C．从池底射出的光在水面处发生反射 D．从池底射出的光在水面处发生折射
2．白天在教室里的同学透过玻璃窗看到窗外的景物和晚上亮灯的房间里通过玻璃窗能看到玻璃窗户上自己的像。以上这两个现象分别属于
A．都是光的折射现象 B．前者属于光的折射，后者属于光的反射现象
C．都是光的反射现象 D．前者属于光的反射，后者属于光的折射现象
3．光线从空气斜射入水中，若入射角为40°，则折射角可能为
A．0° B．30° C．45° D．58°
4．如图所示是潜水员从水下向水面观察看到的情景，可以判断
A．a是b鱼通过水的反射成的虚像 B．a是b鱼通过水的折射成的虚像
C．b是a鱼通过光的反射成的虚像 D．b是a鱼通过水的折射成的虚像
5．如图所示，一束光斜射到容器中的水面上，发生反射和折射现象。若将容器右端抬高一些，则下列说法正确的是
A．入射角和反射角都增大 B．反射角增大，折射角减小
C．入射角不变，反射角增大 D．反射角和折射角都不变
6．潜水员小王从水中看到岸上的小李，他觉得小李
A．变矮了 B．长高了 C．跟原来一样 D．以上三种情况都有可能
7．假如光速变成340m/s，下列现象不可能发生的是
A．百米赛跑裁判可以听声计时 B．太阳光照射到地球上要比以前慢许多
C．我们还能用电灯照明 D．不能再发生光的反射和折射
8．光从某种物质斜射入空气，如图所示，其中哪个是正确的（MM是两种物质的界面，NN是法线）。（ ）
A．B．C． D．
9．光从空气进入圆球状小水滴，再从水滴射入空气。如图，其可能的光路是（ ）
A．ACDE B．ACDF C．BCDE D．BCDF 10．一个喷水池,在池底的中央安装了一只射灯。池内无水时射灯发出的一束光照在池壁上,在S点形成一个亮斑,如图所示。现往池内注水,水面升至a位置时,站在池旁的人看到亮斑的位置在P点;如果水面上升至b位置时,人看到亮斑的位置在Q点,则
