架空输电线路防雷措施
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 1 页 架空输电线路防雷措施
架空输电线路是电力网及电力系统的重要组成部分。由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。
架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即：
1防直击，就是使输电线路不受直击雷。
2防闪络，就是使输电线路受雷后绝缘不发生闪络。
3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。
4防停电，就是使输电线路建立工频电弧后不中断电力供应。
架空输电线路防雷的具体措施
现对生产运行部门常用的架空输电线路防雷改进措施简述如下：
1架设避雷线
架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线，同时还具有以下作用：
1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；
2）通过对导线的耦合作用可以减小线路绝缘子的电压；
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 2 页 3）对导线的屏蔽作用还可以降低导线上的感应过电压。
通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。因此，110kV及以上电压等级的输电线路都应全线架设避雷线。
同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°左右。
2安装避雷针
安装避雷针也是架空输电线路常用的一种防雷措施。
但是在实际应用却存在以下问题：
1）由于避雷针而导致雷击概率增大
2）保护范围小
国内外不少防雷专家，对避雷针能向被保护物有多大的保护距离做了系统的研究得出的结论是：“对一根垂直避雷针无法获得十分肯定的保护区域”。英国的BS6551法规曾指出：“经验显示不能依赖避雷针提供任何保护区内的完整保护”。而德国防雷法规则有意识地不引入避雷针保护范围的概念。从避雷针因侧击雷、绕击雷，造成事故的实例来分析，其保护范围是不十分肯定的。
由于避雷针的引雷作用，所以雷击次数就会提高，当雷电被吸引到针上，在强大的雷电流沿针而流入大地过程中，雷电流周围形成的
架空输电线路防雷措施分析
辩镘专镜 架空输电线路防雷措施分析 谢群 国网江西安远县供电有限责任公司 江西安远３４２１ ００ 【摘要ｌ随着电力事业的快速发展，对电网及电力系统的保护作用显 得越来越重要。作为电力系统的关键部分，架空输电线路要能够经受在长 时间户外的暴露的情况下抵抗住外界环境的侵蚀，尤其是对于外界不良因 素的损害的抵抗，这些自然灾害中损害最为严重的就是雷击。架空输电电路 的防雷工作是保证电力系统稳定运行的重要措施。介绍架空输电线路雷害 的过程探讨架空输电线路防雷的具体措施。 【关键词】架空输电线路；雷击；措施；分析 一 引言 随着工农业生产在经济的带动下的快速发展，人们的物质文化生 活也有了很大程度的提高，在这种条件下，对电能有了更高的需求，为 了实现供电的安全可靠性，供电系统的安全被人们提上了重要的Ｅｔ程安 排上来，输电线路作为供电系统的输出的电能的重要安全线，其安全稳 定的运行对电能的安全供应有着十分重要的意义。近几年来，输电线路 的雷击事件发生较为频繁，由于雷击所造成的断线，短路、开关跳闸等 事故严重影响着供电系统的安全运行，目前对于架空输电线路最重要的 任务就是防范雷电灾害的发生，因此我们需要在深入研究的基础上，对 于雷击时系统的薄弱环节及过电压等原因进行细致的分析，从而找出最 好的防范雷击的安全措施，以保证电网的稳定运行。 ＝．输电线路遭受■击的情况 （一）线路遭受雷击情况分类。按地形地貌统计，平原地区线路遭 受雷击所占比例为２９％，山地占４Ｏ％，丘陵３１％；按线路遭雷后故障相别 统计，边相占７５％，中相占２０％，三相占５％；按避雷线对边导线保护角统 计，雷击跳闸中，小于１５度，占３７％；１５度以上占６３％，以上数据说明在山 区、丘陵地区、边相是雷击跳闸的多发情况。 （二）线路遭受雷击的原因。输电线路雷击闪电是由雷云放电造成 的，过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电 压也称为大气过电压，可分为直击雷过电压和感应雷过电压，按遭受雷 击的方式可分为直击雷和感应雷，本文不再对直击雷和感应雷作详细解 释。 （三）雷电的主要危害。雷击会产生高达数万伏甚至数十万伏的冲 击电压，如此巨大的电压瞬间冲击电气设备，足以击穿绝缘体，使设备 发生短路，导致燃烧、爆炸等直接灾害；几十至上百千安的雷击电流会 产生大量热能，雷击点的局部温度会很高，足以导致金属熔化，引发火 灾和爆炸；雷电流机械效应主要表现为被雷击物体发生爆炸、扭曲、崩 溃、撕裂等现象，导致财产损失和人员伤亡。 三、输电线路的防雷措施 （一）加装线路避雷器。加装线路避雷器以后，当输电线路遭受 雷击时，雷电流的分流将发生变化，一部分雷电流从避雷线传入相邻 杆塔，一部分经塔体入地，当雷电流超过一定值后，避雷器动作加入分 流。大部分的雷电流从避雷器流入导线，传人到相邻杆塔。雷电流在流 经避雷线和导线时，由于导线间的电磁感应作用，将分别在导线和避雷 线上产生耦合分量。因为，避雷器的分流远远大干从避雷线中分流的雷 电流，这种分流的耦合作用将使导线电位提高，使导线和塔顶之间的电 位差小于绝缘子的闪络电压，绝缘子不会发生闪络，因此，线路避雷器 具有很好的箝电位作用，这也是线路避雷器进行防雷的明显特点。 （二）架设避雷线。架设避雷线是送电线路最基本的防雷措施之 一。避雷线在防雷方面有以下功能：１．防止雷电直击相线；２．雷击塔顶 时对雷电流有分流作用，减少流入塔杆的雷电流，使塔顶电位降低； ３．对导线有耦合作用，降低雷击杆塔时塔头绝缘（绝缘子串和空气间 隙）上的电压；４．对导线有屏蔽的作用，降低导线上的感应电压。随着 线路电压等级的下降，线路的绝缘水平也随之逐级下降，避雷线的防护 效果也就逐步降低。无论从成本或者是从防雷作用的角度来说，避雷线 在很低电压（例￣Ｉ：Ｉ２０ＲＶ以下）时失去实用意义。因此，避雷线一般只用于 高压输电线路中。 （三）降低杆塔接地电阻。对架空线路杆塔的接地电阻和形式在电 力行业标准《交流电气装置的过电压保护和绝缘配合 《交流电气装置 的按地》中都提出了具体的要求，是设计、安装和改造架空线路杆塔接 地的依据。雷电活动强烈的地方和经常发生雷击故障的杆塔和线路，应 改善接地装置，适当提高绝缘水平或架设耦合地线。 １．杆塔的接地电阻 （１）避雷线线路杆塔的接地电阻。有避雷线的线路，每基杆塔不连 避雷线时的工频接地电阻，在雷雨季节干燥时，一般不宜超过表ｌ中所 列的数值。 表１有避雷线的线路杆塔工频接地电阻值 项目 参数 土壤电阻率 ＜１００ ｌ０Ｏ一５００ ５０Ｏ—ｌＯ００ ｌ０００—２０００ ２０００以上 ｆＱ・ｍ） 接地电阻 ＜１Ｏ ＜１５ ＜２Ｏ ＜２５ ＜３Ｏ （Ｑ） （２）无避雷线线路杆塔的接地电阻对于中雷区及多雷区ｌＯｋＶ及 ３５ｋＶ无避雷线线路，宜采用措施减少雷击引起的多相线短路和两相异 地接地引起的断线事故，钢筋混凝土杆和铁塔应充分利用自然接地体作 用，在土壤电阻率不超过１０ＯＱ・ｍ或有运行经验的地区，可不另设人工 接地装置。 ２．杆塔接地形式 （１）架空输电线路杆塔接地装置的型式应优先采用自然接地体， 当自然接地体无法达到要求时，需增设人工接地体。人工钢质垂直接地 体的长度宜为２．５米，其间距以及人工水平接地体的间距均宜为５米，当 受地方限制时可适当减小，人工接地体在土壤中的埋设深度不应小于 ０．５米，并宜敷设在冻土层以下，其距墙或基础不宜小于１米，且远离高 温等影响土壤电阻率升高的地方。 （２）在高土壤电阻率的地方，宜采用多支线外引按地装置，外引长 度不宜大于有效长度。 （３）雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应 改善接地装置，架设避雷线，适用加强绝缘或架设耦合地线。钢筋混凝 土杆铁横担和线路的避雷线支架、导线横担与绝缘子固定部分或瓷横 担固定部分之间，宜有可靠的电气连接并与接地。主杆非预应力钢筋可 以绑扎或焊接连成电气通路，则可兼作引下线，利用钢筋兼作引下线的 钢筋混凝土杆，其钢筋与接地螺母，铁横担间应有可靠的电气连接。 （四）装设自动重合闸装置。为防止线路中断放电，可装设自动重 合闸装置。这样，即使线路跳闸也不中断供电。由于线路绝缘具有自 恢复性能，大多数雷击造成的闪络事故在线路跳闸后能够自行消除。 因此，安装自动重合闸装置对于降低线路的雷击事故率具有较好的效 果。 结束语 架空线的防雷工作是一项长期复杂的系统工程，架空输电线路防 雷设计的目的就是提高线路的耐雷水平，降低线路的雷击跳闸率，确保 电网的安全运行。在考虑线路防雷方式时，应考虑到线路遭受雷击的类 型，进行相应的防雷设计保护，同时应全面考虑线路的重要程度、系统 运行方式，线路经过地区雷电活动强弱、地形地貌特点、土壤电阻率的 高低条件，结合当地原有线路的运行经验，综合比较，因地制宜，采取 合理的防雷保护措施。 参考文献 【１】陈文旺．浅谈电力系统输电线路与防雷措施［Ｊ】．机电信 息，２００９，￣６（Ｚ４６）：１ Ｏ５—１Ｏ６． ［２】沈培坤，刘顺喜．防雷与接地装置［Ｍ】．北京：化学工业出版 社，２００６． 【５】叶清采，林闻达．输电线路防雷处理［Ｊ】．中国科技信 息，２００８（２１）：１ ６９—１ ７Ｏ．

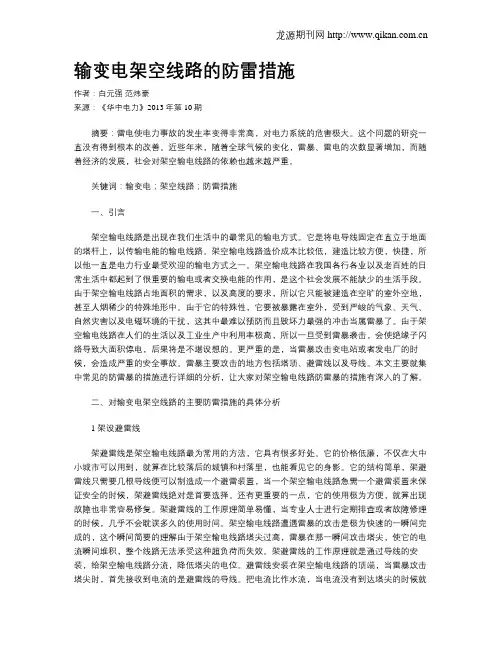

输变电架空线路的防雷措施
龙源期刊网
输变电架空线路的防雷措施
作者：白元强 范炜豪
来源：《华中电力》2013年第10期
摘要：雷电使电力事故的发生率变得非常高，对电力系统的危害极大。这个问题的研究一直没有得到根本的改善。近些年来，随着全球气候的变化，雷暴、雷电的次数显著增加，而随着经济的发展，社会对架空输电线路的依赖也越来越严重。
关键词：输变电；架空线路；防雷措施
一、引言
架空输电线路是出现在我们生活中的最常见的输电方式。它是将电导线固定在直立于地面的塔杆上，以传输电能的输电线路。架空输电线路造价成本比较低，建造比较方便，快捷，所以他一直是电力行业最受欢迎的输电方式之一。架空输电线路在我国各行各业以及老百姓的日常生活中都起到了很重要的输电或者交换电能的作用，是这个社会发展不能缺少的生活手段。由于架空输电线路占地面积的需求，以及高度的要求，所以它只能被建造在空旷的室外空地，甚至人烟稀少的特殊地形中。由于它的特殊性，它要被暴露在室外，受到严峻的气象、天气、自然灾害以及电磁环境的干扰，这其中最难以预防而且毁坏力最强的冲击当属雷暴了。由于架空输电线路在人们的生活以及工业生产中利用率极高，所以一旦受到雷暴袭击，会使绝缘子闪络导致大面积停电，后果将是不堪设想的。更严重的是，当雷暴攻击变电站或者发电厂的时候，会造成严重的安全事故。雷暴主要攻击的地方包括塔顶、避雷线以及导线。本文主要就集中常见的防雷暴的措施进行详细的分析，让大家对架空输电线路防雷暴的措施有深入的了解。
二、对输变电架空线路的主要防雷措施的具体分析
1 架设避雷线
架避雷线是架空输电线路最为常用的方法，它具有很多好处。它的价格低廉，不仅在大中小城市可以用到，就算在比较落后的城镇和村落里，也能看见它的身影。它的结构简单，架避雷线只需要几根导线便可以制造成一个避雷装置，当一个架空输电线路急需一个避雷装置来保证安全的时候，架避雷线绝对是首要选择。还有更重要的一点，它的使用极为方便，就算出现故障也非常容易修复。架避雷线的工作原理简单易懂，当专业人士进行定期排查或者故障修理的时候，几乎不会耽误多久的使用时间。架空输电线路遭遇雷暴的攻击是极为快速的一瞬间完成的，这个瞬间简要的理解由于架空输电线路塔尖过高，雷暴在那一瞬间攻击塔尖，使它的电流瞬间堆积，整个线路无法承受这种超负荷而失效。架避雷线的工作原理就是通过导线的安装，给架空输电线路分流，降低塔尖的电位。避雷线安装在架空输电线路的顶端，当雷暴攻击塔尖时，首先接收到电流的是避雷线的导线。把电流比作水流，当电流没有到达塔尖的时候就已经从支路流走了。避雷线的导线直接接地，雷暴产生的大电流顺着导线流到地下，在绝缘地龙源期刊网
浅析架空输电线路防雷方法
ＦＡｚＨＡＮ－ｘＵＥｓＨＵｚｏＮＧＨＥＮＧ 学术纵横
浅新架空输电线路防雷方法
摘要：目前，雷击仍然是危及输
电线路安全可靠运行的主要原因之一。
本文通过对输电线路雷击情况的分析
和输电线路防雷技术现状的阐述，总结
了一些常规的防雷技术措施。尽管这些
常规措施经常应用于实际的线路雷电
防护中，但仍存在一定的不足。因此，架
空输电线路中要达到理想的防雷效果，
必须采用多种方法相结合的方式。
关键词：架空输电线路雷击防
雷
一、引言
架空输电线路是电力工业发、输、
变三大主要组成部分之一，架空输电线
路纵横交错、延绵不断地分布在旷野
上，使得输电线路极易遭受雷击。输电
线路的防雷是减少电力系统雷电灾害
事故的关键。做好输电线路的防雷设计
工作，不仅可以提高输电线路本身的供
电可靠性，而且可以使变电所、发电厂
安全运行得到保障。本文将首先分析输
电线路遭受雷击的各种主要原凶，之后
总结了一些常用输电线路的防雷措施。
二、输电线路遭受雷击的情况
（一）线路遭受雷击情况分类。按地
形地貌统计，平原地区线路遭受雷击所
占比例为２９％，山地占４０％，丘陵
３１％；按线路遭雷后故障相别统计，边
相占７５％，中相占２０％， 相占５％；按
避雷线对边导线保护角统计，雷击跳闸
中，小于１５度，占３７％；１５度以上占
６３％，以上数据说明在山区、丘陵地区、
边相是雷击跳闸的多发情况。
（二）线路遭受雷击的原因。输电线
路雷击闪电是由雷云放电造成的，过电
压通过线路杆塔建立放电通道，导致线
路绝缘击穿，这种过电压也称为大气过
电压，可分为直击雷过电压和感应雷过
电压，按遭受雷击的方式可分为直击雷
和感应雷，本文不再对直击雷和感应雷
作详细解释。 口李永红魏周旭董晨亮
（ｊ）雷电的主要危害。雷击会产生
高达数万伏甚至数十万伏的冲击电压，
如此巨大的电压瞬间冲击电气设备，足
以击穿绝缘体，使设备发生短路，导致
燃烧、爆炸等直接灾害；几十至上百千
浅谈高压架空输电线路的防雷措施
王程技术
浅谈高压架空输电线路的防雷措施
姜海生 内蒙古电力勘测设计院内蒙古呼和浩特０１００２０
【摘 要ｌ高压架空输电线路是电力系统的重要组成部分，决定着整 个电力系统的安全、稳定、可靠的运行，无论是高压输电线路还是超高压输 电线路，甚至是特高压输电线路，雷击故障仍是线路故障的主要原因之・。 本文在雷电防护研究的基础上，结合国内外输电线路发展现状和防雷的重 要性，提出了降低架空输电线路雷击跳闸率的几种措施 【关键字Ｊ高压；架空；输电线路；防雷措施
前言 随着经济的发展和社会的进步，电力作为一种清洁高效的能源，在 生产生活中起到的作用越来越大。电力作为一个大的系统从生产到使 用由发电、输电、变电以及配电等环节组成，而输电是其中的必不可少 的重要组成部分。而目前输电的方式只有两种，一种是电缆，另一种是 架空线，目前全世界范围内主要采用的是架空，尤其是远距离的、高电 压更是如此，因此高压架空输电线路的安全稳定，决定着整个电力系统 的安全、稳定、可靠的运行。 影响高压架空输电线路安全稳定的因素有多个，其中由于雷击杆 塔或导地线而引起线路故障从而破坏整个电力系统的安全、稳定、可靠 的运行，仍然是危及线路安全运行的主要因素之一。多年来从事输电线 路相关的专业技术人员均对此高度重视，加大了防雷保护工作的研究力 度，尤其是超高压输电线路的防雷保护工作。 ３５ｋＶ及以下电压等级的输电线路雷害的形式有两种，一个是感应 雷，另一个是直击雷ｔ ｌ１ＯｋＶ及以上电压等级的输电线路雷害的原因则 只有直击雷，这一点是人们熟知的，但对于反击雷和绕击雷的判断则主 要是根据经验或发生故障后，在分析原因，有针对性地采取防雷措施。 因而或有判断失误，或对线路不利。 １．雷电防护概述 雷电防护有一套专门的理论。比如，雷电产生的机理，要研究大气 物理学，用物理学的方法探讨雷电产生的原因。雷电对电子设备的雷害 机理，需用大气电学的方法。研究雷电的防护方法，又涉及电工学，微电 子学和材料学。雷电流的大小、雷电的波形研究，一般通过理论推导和 现场实测，将现场实测的波形和理论推导拟合，这就需要用统计学的知 识合概率论的知识。雷电科学还是一门试验科学，由于雷电机理的研究 对雷电成因的解释许多出于假说，必须通过现场试验和模拟试验验证。 同时，防护设备的好坏必须通过实验室模拟试验和现场对比试验两个 环节，才可初步判断其好坏，最后，还要用统计学知识，对现场试验作 出科学判断。 ２．叠击跳闸率 对架空输电线路而言，防雷保护工作的目的是尽量避免导线不受 雷击或雷击之后尽量使绝缘子不闪络，从而避免因产生工频电弧造成跳 闸。也就是说线路遭受雷击而不跳闸，不影响系统的正常供电就是架空 输电线路防雷的根本目的。而架空线路地处旷野，绵延成百上千公里， 而在雷电多发区经常遭受雷击的线路，即使加装了各种防雷措施也做 不到完全不跳闸，目前衡量某条线路雷击跳闸情况采用雷击跳闸率（定 义：架空输电线路在规定长度和规定雷暴日下因雷击引起的事故跳闸 次数），防雷设计就是要求出某条线路的雷击跳闸率，尽量降低雷击跳 闸率。 ３．降低雷击跳闸率的主要措施 ３．１措施之一架设地线 架设地线是高压架空输电线路最常用的，也是最基本的措施之一。 架设地线能最大限度的防止雷击导线，有效分流雷击塔顶时的雷电流 使塔顶电位降低，能有效降低塔头绝缘子串和空气间隙上的电压。 雷击跳闸率与地线的架设根数、架设距离及地线与导线的保护角 关系较大。 关于地线的架设根数，根据相关规范和国内外的运行经验，各级电 压的输电线路应采用的保护方式：其中ｌｌＯＲＶ输电线路宜沿全线架设地 线，在年平均雷暴日数不超过１５或运行经验证明雷电活动轻微的地区， 可不架设地线。无地线的输电线路，宜在变电所或发电厂的进线段架设 １－２ｋｉｎ地线。２２０－３３０ｋＶ输电线路应沿全线架设地线，年平均雷暴日 数不超过１５的地区或运行经验证明雷电活动轻微的地区，可架设单地 线，山区宜架设双地线。５００－７５０ｋＶ输电线路应沿全线架设双地线。 关于架设距离：规定杆塔上两根地线之间的距离，不应超过地线与 导线间垂直距离的５倍。 根据运行经验对于多雷区和山区的送电线路，减少地线与导线的 保护角，可以非常有效的降低雷击跳闸率。而运行经验表明，高杆塔输 电线路雷击跳闸主要是绕击雷引起的，而小的保护角对绕击雷有很好 的防范作用。 因此，采用小的保护角、零保护角甚至负保护角尤其是对双回路塔 和高杆塔是减少雷击跳闸的有效措施。 对同塔双回路采用较单回路小的保护角，往往山区发生雷电绕击的 几率更大，在进行输电线路设计时，对于山区线路保护角的选取，应该 考虑到地面倾斜角对发生雷电绕击的影响。对于山坡上的输电线路杆 塔，大地倾斜角会使实际保护角增大，更容易发生雷电绕击。而采用负 保护角的方法可以有效地防止高压输电线路发生绕击事故。 ３．２措施之二降低杆塔的接地电阻 对于一般高度的杆塔，降低杆塔接地电阻是提高线路耐雷水平降 低雷击跳闸率的既经济又有效的措施之一。因为雷电的电流强度具有以 下特点：电流幅值小的雷电流出现的几率大，而大幅值的雷电出现的几 率比较小，所以输电线路杆塔的接地电阻的作用会更加明显。 在土壤电阻率低的地区，可以充分利用铁塔、钢筋混凝土的自然接 地电阻，在高土壤电阻率的地区，用一般方法难于降低接地电阻时，可 以采用多跟放射形接地体，或连续伸长接地体，或者采用某中有效的接 地降阻剂降低接地电阻值。 ３．３措施之三提高线路的绝缘配置 根据输电线路外绝缘设计原则，绝缘子串选择应同时满足工作电 压，内部过电压和雷电过电压三方面要求，一般不按雷电过电压的要求 来选择绝缘子串的绝缘强度，而是根据污秽条件下的工作性能选定绝 缘子片数，再校核操作过电压及雷电过电压。除个别高塔、大跨越外一 般不将雷电过电压作为选择绝缘子片数的决定条件，仅作为线路耐雷水 平校验。 但是在多雷区或对于已经建成的线路，可以通过改善绝缘来提高 线路的耐雷水平。是增加绝缘子的片数（增加绝缘子串长度）进而提 高放电电压。实验表明，增加线路的绝缘子串长度可以提高放电电压， 可以提高雷电击中杆塔顶部的耐雷水平以及减小绕击雷是引起雷击跳 闸。 ３．４措施之四安装可控放电避雷针 可控放电避雷针相对于传统的避雷针来讲，该种避雷针不等雷电 场强增加到一定的程度就能够提前放电，保护半径更大，降低了每次接 闪时的雷电流脉冲强度，减少了雷电感应引起的二次效应，更为安全。 雷云对地面物体放电有上行雷闪和下行雷闪２种方式。一般来说，下 行雷闪时，先导自上而下发展，主放电过程发生在地面（或地面物体）附近， 所以电荷供应充分，放电过程来得迅速，造成雷电流幅值大，陡度高；上 行雷闪，一般没有自上而下的主放电，它的放电电流由不断向上发展的先 导过程产生，即使有主放电因雷云向主人电通道供应电荷困难，所以放 电电流幅值小，且陡度低。上行雷闪不仅雷击电流幅值小陡度低而且不 绕击，这是因为上行雷闪先导是自下而上发展，该先导或者直接进入雷云 电荷中心，或者拦截自雷云向下发展的先导，这样中和雷云电荷的反应在 上空进行，自雷云向下的先导就不会延伸到被保护对象上。上行雷闪还 （＞．＞下转第１＂１９页）
对架空输电线路防雷保护技术进行
对架空输电线路防雷保护技术进行探讨
摘 要: 漫长的输电线路常穿过平原、山区,跨过江河湖泊, 延伸到地理条件和气象条件各不相同的以遭受雷击的机会就多,为使输电线路能可靠工作,要求输电线路有好的防雷性能, 基本的防雷措施主要有: 架设避雷线、降低杆塔接地电阻、架设耦合地线、采用中性点非有效接地方式、加强线路绝缘、采用不平衡绝缘、装设自动重合闸装置以及采用线路用避雷器等方式。结合工作实践经验，本文就对输电线路防雷技术保护进行探讨。
关键词: 架空输电线路；防雷保护技术；避雷线；装置
前言：众所周知，电闪雷鸣是一种常见的自然现象，雷电电压高达数百万伏, 瞬间电流可高达数十万安培,造成很大的损失。架空输电线路雷害事故引起的跳闸, 不但影响电力系统的正常供电,
增加架空输电线路及开关设备的维修工作量, 而且由于输电线路上落雷,雷电波还会沿线路侵入变电所。而在电力系统中,线路的绝缘最强, 变电所次之,发电机最弱,若发电厂、变电所的设备保护不完善, 往往会引起其设备绝缘破坏影响安全供电。由此可见,架空输电线路的防雷是减少电力系统雷害事故及其所引起电量损失的关键。做好架空输电线路的防雷设计, 不仅可以提高输电线路本身的供电可靠性,而且可以使变电所、发电厂安全运行得到保障。
一、架设避雷线
按照有关规定，110kv及以上电压等级的输电线路应全线架设避
雷线，35kv输电线路一般不沿全线架设避雷线，但应在变电所或发电厂的进线段架设1～2km 避雷线。但也有例外，比如处于雷电活动较强地段且长度较短的35kv线路，可全线架设避雷线。因为避雷线在线路造价中所占的比重较低，在线路不长的情况下，与不完全架设避雷线的造价相比增长不大，而经过全线架设避雷线后，线路的跳闸率明显降低。所以从运行工作的长远来看，还是很合算的。
浅谈架空输电线路防雷措施的应用
浅谈架空输电线路
防雷措施的应用
陈玉国
（黑龙江省嫩江县电业局设计室，黑龙江嫩江１６１４００）
摘要：输电线路的防雷措施直接关系到输电线路的防雷 避雷效果，也就直接关系到输电线路的运行是否安全。影响
输电线路安全运行的因素有很多，雷电的威胁是最主要的因 素之一。长期以来，输电线路的防雷措施基本没有大的改观，
依然沿用传统的装设避雷线、装设避雷针、设置耦合地埋线、 中性点非有效接地等几种方法。有时候，为了达到更好的防 雷效果，就采取几种避雷措施并用的方法进行更为有效的防
雷。
关键词：防雷避雷；耦合接地；绝缘子
架空输电线路是我国输电的主要方式，架空输电线路的
安全运行关系到千家万户，也关系到工业的发展，关乎着国民
经济发展。自然界影响架空输电线路安全运行的因素有很
多，比如大风会破坏电杆的牢固，倒树会砸断输电导线，冰冻
会降低输电线路的绝缘，等等。雷电对架空输电线路的破坏
是自然界里最大的，也是最多的，而且是不可预见的。探讨架
空输电线路的防雷避雷技术和措施，对保证架空输电线路的
安全运行，保证人民群众正常的生活用电和工业生产用电，都
具有十分重要的意义。
１雷雨对架空线路的威胁有那些
在我国，长途输电线路多数都是架空敷设的。架空的输
电线路多数都采用裸线。由于裸线长期暴露在大自然的风风
雨雨中，所以极易受到外界的影响而损坏，其中对线路损坏的
最大因素就是雷击。因为架空输电线路架设的路径多数为旷
野和山区，这些地区本来就是雷雨的多发区，再加上输电线路
多是裸线，本身带电，并有极高的导电性，是引发雷击的主要
目标。架空输电线路雷害事故的形成通常要经历４个阶段：
输电线路受到雷电过电压的作用；输电线路发生闪络；输电线
路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。
２我国输电线路常采用的避雷措施及其适用范围
２．１装设避雷线
架设避雷线是我国输电线路防雷保护的最基本设施。由
于避雷线的避雷效果跟输电线路的电压成正比。所以，输电
高压架空输电线路防雷现状与措施
兰— —一 Ｃｈｉｎａ Ｎｅｗ Ｔｅｃｈｎｏｌｏｇｉｅｓ ａｎｄ Ｐｒｏｄｕｃｔｓ
高压架空输电线路防雷现状与措施
周育新 ｆ四川省电力公司广安电业局，四川广安６３８０００） 工业技术
摘要：随着我国经济的快速发展，电力需求也在不断的增加，作为电网运行最为关键的输电线路而言，其安全可靠的运行是电力 系统中的重要环节。由于受雷击的影响给输电线路带来了很大的危害。因此，加强输电线路雷害保护措施的研究与改善势在必行。 关键词：高压；架空；输电线路；防雷；现状；措施 中图分类号：ＴＭ８６ 文献标识码：Ａ
前言 在电力系统中，高压架空输电线路是保 障电网输电的重要环节。由于线路分布范围 广、线路长度长等特点，遭受雷击导致电路跳 闸停电的比例较高，严重的影响了高压架空 输电线路的安全性与应用性。因此，寻求有效 的线路防雷保护措施，一直是电力工作者讨 论的课题。笔者根据多年的工作经验，主要及 就高压架空输电线路防雷保护的现状及措施 进行了阐述。 １、雷击线路造成的危害 雷击线路可以使线路发生短路接地故障。雷 电作用时间很短，但导线对地发生闪络后，工 频电压将沿此闪络通道放电，发展成一ｌ二频 电弧接地。导致继电装置动作，影响线路正常 送电，形成沿输电线路侵入变电站的雷电波． 使电力设备承受很高的过电压。以致设备绝 缘破坏．造成停电事故。 ２、高压架空输电线路防雷保护的现状 ２．１．架空输电线路防雷保护的现状 电在人们的生活生产中发挥着重要的作 用，而雷击会影响高压架空输电线路的正常 工作，甚至产生一系列的安全问题。尽管近年 来我国相关部门加强了对线路防雷的研究， 从而使因雷击导致线路跳闸的现象逐年减 少，但在电网中，因雷击引起线路跳闸的情况 仍有发生，这就说明，我们在高压架空输电线 路的防雷保护工作还不够完善，还需要进一 步的研究与探讨。 ２．２．高压输电线路遭受雷击的事故主要 有线路绝缘子的５０％的放电电压，有无架空 地线，雷电流强度，杆塔的接地电阻这几个原 因。在进行高压输电线路设计时，要先明确高 压输电线路遭雷击跳闸的原因，然后有针对 性选择防雷方式。所以说要制定完善的防雷 保护方案，首先要求我们对雷击活动的规律 进行研究，要搞清楚它是因何原因而发生的， 从而有针对性的进行防雷保护 １）雷击多发生于地形复杂、高差大、山谷 风口等地方。在这些特殊环境中，雷击的频率 很高，雷云与地面之间雷击的概率在每个雷 电日平方公里中可达０．Ｏｌ５次。 ２）雷击一般大多是发生在绝缘薄弱的耐 张杆上的，目前的技术要求上使直线杆塔绝 缘配置有了提高，但相应耐张杆塔的绝缘配 置未调，从而导致其绝缘子要承受较之之前 更大的机械负荷，使得耐张杆绝缘薄弱点产 生。 ３）雷击打多发生在高山上或土壤电阻率 高的地方，接地装置深埋地下，长时间的腐蚀 会导致导体有效截面减少，使其分散雷电流 的能力减弱，甚至引发接地体断裂。不合格的 接地电阻容易造成反击，引发绝缘闪络，雷击 跳闸与接地电阻的变化成正比。 ４）避雷线保护角大的杆塔也是雷击多发 地，雷电保护角就是指在避雷线和边相导线 的连线与经过避雷线的铅垂线之间的夹角， 它主要是保护导线不被雷击中，但实际上，它
35KV架空线路防雷措施
35KV架空线路防雷措施
摘要：目前，南水北调中线干线京石段工程已投入使用，35kv架空线路是保障正常通水的重要因素之一，如何保证电力正常供应是我们成功输水的关键。在夏季，山区雷电现象频繁出现，如果雷电击中架空线路，将导致线路跳闸或损坏元器件，影响正常供电。如果做好线路的防雷措施，就可以减少线路受雷击而造成的停电故障。防雷措施可以从架设避雷线、降低接地电阻，增加线路预防雷击设备，清理线路旁的树枝，及时检修等方面进行落实，确保供电可靠性和稳定性。
关键词：35kv架空线路；防雷；措施
中图分类号：tm726.3文献标识码： a 文章编号：
雷电是伴有闪电和雷鸣的一种雄伟壮观而又有点令人生畏的放电现象。它的危害体现在雷电的热效应、机械效应、过电压效应以及电磁效应，当它对大地产生放电时，便会造成巨大的破坏。雷电主要集中在山区、丘陵、树木茂密的林区等，跟地理位置有着不可分割的关系，易县境内总干渠左侧为太行山区，右侧为低山丘陵区。太行山山脊线以西为背风山区；山脊线以东依次为深山区、半深山区和浅山丘陵区，属迎风山区。太行山山高坡陡，连绵不断。南水北调中线总干渠穿越太行山东麓浅山丘陵地带，沿线多属山麓坡积和冲积洪积物构成地貌，一般海拔高程在90～65m范围，地形复杂，降水集中于6～9月份，极易形成雷击事故。当雷电击中电力线路时，雷电流需经过电力线路泄入大地。即使雷电没有击中电力线路，当雷击发生后，导线上感应的异号电荷失去束缚，向导线两则流动，这些电流通过线路侵入变电站或袭击电气设备，在设备上形成过电压。当过电压高于设备的额定雷电冲击耐受电压时，设备就会损坏。因此，对输电线路加强防雷措施，不但可以减少由于雷电击中输电线路而引起的跳闸次数，还可以有效保护变电站内电气设备的安全运行，是维持电力系统持续、可靠供电的重要环节。
1 架空线路的防雷接地措施
35kv架空线路防雷措施主要包括架设避雷线、降低接地电阻和装设自动合闸装置。通过三种措施的有效使用，能够将雷电流有效导入大地，减小设备损坏，同时自动重合闸装置能够及时恢复正常供电，保证了供电可靠性。
架空线路防雷技术
论架空线路防雷技术
[摘要]：随着国民经济的发展与电力需求的不断增长，电力生产的安全问题也越来越突出。对于送电线路来讲，雷击跳闸一直是影响高压送电线路供电可靠性的重要因素。由于大气雷电活动的随机性和复杂性，目前世界上对输电线路雷害的认识研究还有诸多未知的成分。架空输电线路和雷击跳闸一直是困扰安全供电的一个难题，雷害事故几乎占线路全部跳闸事故1/3或更多。因此，寻求更有效的线路防雷保护措施，一直是电力工作者关注的课题。
[关键词]：接地电阻 差绝缘 耦合地线 避雷线 消雷器
中图分类号：tu856 文献标识码：tu
文章编号：1009-914x(2012)26- 0590 -01
引言：
目前架空线路本身的防雷措施主要依靠架设在杆塔顶端的架空地线，其运行维护工作中主要是对杆塔接地电阻的检测及改造。据运行记录，架空输电线路的供电故障一半是雷电引起的，所以防止雷击跳闸可大大降低输电线路的故障，进而降低电网中事故的发生频率。经多年摸索，我国的输电线路防雷基本形成了一系列行之有效的常规防雷方法，如降低接地电阻、架设避雷线、安装自动重合闸等，因此研究不受条件限制的线路防雷措施就显得十分重要，将安装线路避雷器、降低杆塔接地电阻、进行综合分析运用，从它们对防止雷击形式的针对性出发，真正做到切实可行而又能收到实际效果。现对生产运行部门常用的架空输电线路防雷改进措施简述如
下：
1架设避雷线
架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线，同时还具有以下作用：
1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；
2）通过对导线的耦合作用可以减小线路绝缘子的电压；
3）对导线的屏蔽作用还可以降低导线上的感应过电压。
架空输电线路雷电防护
架空输电线路雷电防护
摘要：架空输电线路防雷是电力系统防雷工作的重要方面，常用的防雷措施有：架设避雷线、降低杆塔接地电阻、架设耦合地线、加强线路绝缘、采用不平衡绝缘方式、安装线路避雷器等。真正解决线路的雷电防护问题，还要从实际出发，因地制宜，综合治理，采取切实可行的方法，才能达到预期目的。
关键词：跳闸率；耦合地线；绝缘方式；耐雷水平
the overhead transmission lines and lightning protection
sunzongyi
(meteorology bureau of pingyi city273300,china)
abstract：the overhead transmission lines is lightning
protection power system of the most important aspects of the
lightning protection work, the commonly used lightning
protection measures are: set up bileixian, reduce the tower
grounding resistance and laying coupling, and strengthening
the line insulation wire, using the unbalanced insulation way,
installation line lightning arrester, etc. really solve the
lines and lightning protection problems, but also from the
reality, adjust measures to local conditions, the
comprehensive management, take practical and feasible method,
