近年来，随着机器人技术的不断发展，路径规划算法的研究受到了越来越多的关注。在人类无法到达的狭小空间或高风险工作场合，机器人成为了必不可少的工具之一，而路径规划算法也是实现机器人自主导航的核心技术之一。本文将基于拓扑地图，介绍一种路径规划算法及其应用。

一、拓扑地图简介

拓扑地图是一种基于图论的地图表达方式。在拓扑地图中，图的节点代表地图中的区域，边代表不同区域之间的通行关系。例如，一个由多个区域组成的房间，可以用拓扑地图表示为一个由多个节点和边组成的图。拓扑地图不仅能够有效地表达地图结构，还能快速进行快速路径规划。

二、路径规划算法简介

传统的路径规划算法通常是基于图搜索的，比如A*算法、Dijkstra算法等。这些算法的核心思想是从起点到终点进行图搜索，搜索过程中通过启发函数评估每个节点的“好坏”，并选取最佳的路径。然而，这些算法通常需要遍历整个地图，计算代价高并且可能存在局部最优解的问题。

相比之下，基于拓扑地图的路径规划算法能够更加高效地解决路径规划问题。在这种算法中，路径规划被转换为一个离线的问题：在拓扑地图中预处理出每个节点到其他节点的最短距离和最短路径。当需要得到一条路径时，只需要在拓扑地图上进行简单的查询即可。

三、路径规划算法实现

基于拓扑地图的路径规划算法具体步骤如下：

1. 构建拓扑地图

首先，我们需要将原始地图转换为拓扑地图。这一步通常包括区域分割、格点化、建图等操作。

2. 预处理拓扑地图

对构建好的拓扑地图进行预处理，计算每个节点到其他节点的最短距离和最短路径。通常采用Floyd或Dijkstra等算法进行计算。

3. 查询路径

当需要得到一条路径时，只需要在拓扑地图上进行查询即可。以Dijkstra算法为例，查询起点到终点的最短路径即可。

四、应用场景

基于拓扑地图的路径规划算法在机器人导航、森林防火、智能城市等领域有着广泛的应用。

在机器人导航领域，基于拓扑地图的路径规划算法能够帮助机器人快速实现自主导航。机器人通过拓扑地图上的路径规划，可以快速准确地到达目的地，从而提高工作效率。在森林防火领域，基于拓扑地图的路径规划算法可以快速地规划出一条最短路径，指引消防队员到达火灾现场。同时，在一些交通闭塞、交通混乱的情况下，消防队员可以采用基于拓扑地图的路径规划算法，避免浪费时间，尽快救援。

路径规划算法及其应用综述

路径规划算法指的是在地图中找寻某一起点到终点的最优路径，它是人工智能的重要应用之一。本文将对路径规划算法及其应用综述如下。

路径规划算法通常可分为单智能体路径规划（Single-agent

Pathfinding）和多智能体路径规划（Multi-agent Pathfinding）两种。单智能体路径规划主要用于寻找一条规划好的最优路径，多智能体路径规划则是为解决多机器人协同任务分配等问题。

常用的单智能体路径规划算法有Dijkstra算法、A*算法、广度优先搜索（BFS）算法和深度优先搜索（DFS）算法等。Dijkstra算法是一种贪心算法，用于求带权重非负有向图的最短路径问题，它以起点为中心向四周扩展，直到扩展到终点为止。A*算法在Dijkstra算法的基础上加入了启发式函数，从而可以更快地找到最短路径。BFS算法和DFS算法则是通过遍历图形找到最优路径，它们的不同在于遍历的顺序不一样。

多智能体路径规划算法可以分为基于集中式模式的算法和基于分布式模式的算法。基于集中式模式的算法有了一个全局的任务分配机构，可以进行任务全局优化，例如CBS算法和ICTS算法。基于分布式模式的算法则需要每个智能体都进行局部路径规划和任务分配，因此其代价较高，但在某些应用场景中也可以得到很好的应用，例如MA-FCFS、MA-RTA*和MA-DPP等。

路径规划算法的应用非常广泛。其中，自动驾驶车辆中的路径规划是最具代表性的应用之一。自动驾驶汽车需要规划合适的路径，以确保在遇到复杂交通情况时可以及时回避。此外，路径规划算法还被广泛应用于机器人导航、游戏程序的AI设计、无人机飞行控制等领域。

总之，路径规划算法是智能系统的核心之一，其应用非常广泛。通过深入了解路径规划算法，可以更好地理解其在现实中的应用，同时也可以为我们提供更多的交通安全保护和生活便携性。数据分析是通过收集、加工、分析、解释和整合数据，识别出数据中的模式、信息和关系等，以形成可操作的信息。下面我们将列出相关数据并进行分析。

算法与数据结构课设(有向图,无向图,有向网,无向网)

算法与数据结构课程设计报告

系（院）：

计算机科学学院

专业班级：教技1001

姓名：李##

学号： ******###

指导教师： ***

设计时间： 2012.6.16 - 2012.6.24

设计地点： 4号楼2号机房

一、设计方案 ............................................ 1

二、实现过程以及代码 ............................. 2

三、测试 .................................................. 20

四、结论和分析 ...................................... 23

五、难点和收获 ...................................... 23

1 /25

一、设计方案

1.程序设计基本过程：

拿到课程设计任务书，按照要求，需要设计有向图、有向网、无向图、无向网四种图，以及邻接矩阵、邻接表两种数据存储结构，三层以上的显示菜单。图的操作中又包含了有关线性表、栈和队列的基本操作。由于显示菜单已给出，剩下的任务就是把函数写入其中。

2.程序流程图：

预定义定义结构体定义变量各种函数

3.程序设计的原理：

图的操作都是以两种存储结构为基础的：邻接矩阵存储结构和邻接表存储结构，如有向图，有向网，无向图，无向网的创建，其他的操作都是在四种图创建后才开始进行的。所以，首先必须理解两种存储结构的定义。

数据结构课设——有向图的深度、广度优先遍历及拓扑排序

数据结构课设——有向图的深度、⼴度优先遍历及拓扑排序

任务：给定⼀个有向图，实现图的深度优先, ⼴度优先遍历算法，拓扑有序序列，并输出相关结果。

功能要求：输⼊图的基本信息，并建⽴图存储结构（有相应提⽰），输出遍历序列，然后进⾏拓扑排序，并测试该图是否为有向⽆环图，并

输出拓扑序列。

按照惯例，先上代码，注释超详细：

#include

#pragma warning(disable:4996)

#define Max 20//定义数组元素最⼤个数（顶点最⼤个数）

typedef struct node//边表结点

{

int adjvex;//该边所指向结点对应的下标

struct node* next;//该边所指向下⼀个结点的指针

}eNode;

typedef struct headnode//顶点表结点

{

int in;//顶点⼊度

char vertex;//顶点数据

eNode* firstedge;//指向第⼀条边的指针，边表头指针

}hNode;

typedef struct//邻接表（图）

{

hNode adjlist[Max];//以数组的形式存储

int n, e;//顶点数，边数

}linkG;

//以邻接表的存储结构创建图

linkG* creat(linkG* g)

{

int i, k;

eNode* s;//边表结点

int n1, e1;

char ch;

g = (linkG*)malloc(sizeof(linkG));//申请结点空间

printf("请输⼊顶点数和边数：");

scanf("%d%d", &n1, &e1);

g->n = n1;

g->e = e1;

printf("顶点数：%d 边数：%d\n", g->n, g->e);

printf("请输⼊顶点信息（字母）：");

getchar();//因为接下来要输⼊字符串，所以getchar⽤于承接上⼀条命令的结束符

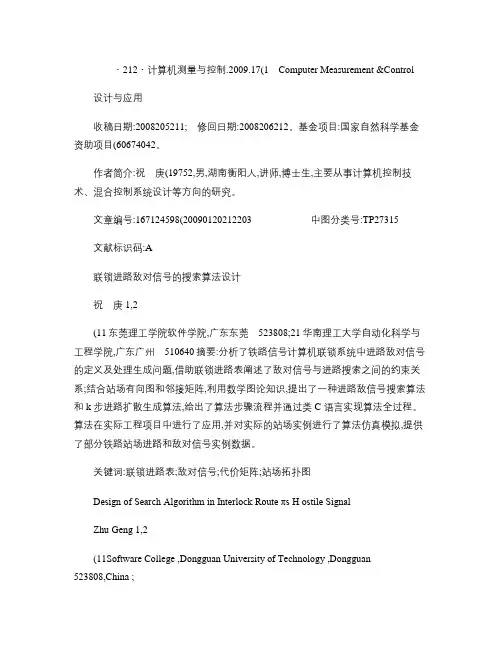

联锁进路敌对信号的搜索算法设计概要
