杠杆画图题练习
杠杆画图题练习
杠杆作图题 1．请标明图中杠杆的支点： 2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母L表示． 3．画出图中各力的力臂： 4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力L的力臂． 5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示． 6．试在图上画出Ｆ1和Ｆ2的力臂 7．在右图中画出力Ｆ对支点O的力臂，并用字母L表示． 8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．
9．画出并标明图中Ｆ、G对支点O的力
臂．
10．画出图中各力的力臂．
11．画出图中Ｆ1和Ｆ2的力臂L1和L2．
12．画出图中杠杆所受各力对于点O的
图上画出Ｆ1、Ｆ2的力臂，并且用L1、
L2表示它们． 22．画出下列各力的力臂（如图） 23．画出下列各力的力臂（如图） 24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母L1和L2标明． 25．画出图中Ｆ1和Ｆ2的力臂．
26．在图中，画出力Ｆ1和Ｆ2对杠杆
支点O的力臂，并分别用字母L1和L
2
表示．
27．如图所示，一木杆可绕固定轴O自
由转动，木杆在水平拉力Ｆ的作用下处
于平衡状态．试在图上画出拉力Ｆ和木
杆重力G对O点的力臂．
28．画出图1和图2中各力的力臂．
29．如图所示的杠杆，左边挂有两个各
重10牛顿的相同钩码，在一个大小为
30牛顿，方向竖直向下的力作用下，杠
杆处于平衡状态，试在图中恰当的位置
用力的图示法画出这个力．
30．人的前臂是费力杠杆，当曲肘将手
中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂． 31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母L表示 32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂． 33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母L1、l2表示． 34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂： 35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状
态．试用力的图示法在图中画出这个
力．
36．在做“研究杠杆平衡条件”的
实验时，挂钩码前，使杠杆在水平位置
平衡．实验中只有10个相同的钩码，
杠杆上每格等距。当在A点挂上4个钩
码时，应怎样挂钩码才可使杠杆在水平
位置平衡？请画出两种设计方案．
杠杆作图典型题精选30道
1．（2011•营口）如图，杠杆AOBC自重
不计，O为支点，AO=60cm，OB=40cm，
BC=30cm，在杆上某处挂一物体，要使杠杆在图示位置平衡．请在图中画出最小的动力F1、动力臂L1和物体受到的重力示意图． 2．（2010•河南）如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂l． 3．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A点画出所需的最小力F的示意图及其力臂． 4．（2007•泰安）列车上有出售食品的手推车，如图所示．若货物均匀摆在车内，当后轮遇到障碍物A时，售货员会向上提扶把，请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂．
5．（2005•十堰）如图，在杠杆AB上挂
了一个重为G 的物体．为使杠杆在图中
的位置静止．请在杠杆上画出最小的动
力F 和它的方向．
6．如图示，是一侧带有书柜（其中以
放满了书）的办公桌．现在用力把办公
桌一端稍抬离地面，此时可以把办公桌
等效成一个杠杆．请在图中用“O”标
出这个“杠杆”的支点，并画出这个最
小的力F的方向和这个力的力臂L．
7．如图所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹） 8．画出图中使杠杆平衡的最小的力的示意图． 9．请在图中画出用羊角锤起钉时所用的最小力F．（要求保留作图痕迹） 10．画出图中杠杆在图示位置平衡时，作用在B点的最小的力的示意图．（保留作图痕迹） 11．有一个均匀的圆柱形木柱，直立在水平地面上如图所示．现欲使木柱的C点稍离地面，应在哪一个点施加力，才能使施加的力最小，请在图上画出这个最小力的作用点及方向． 12．做出使杠杆平衡
的最小动力及其力臂．
13．（1）如图所示，一把茶壶放在水平
桌面上，请画出茶壶所受的重力G的示
意图．
（2）如图所示的茶壶在倒茶时相当于一个杠杆，现以O为支点，在A点处提壶耳向杯中倒水，请画出作用在A点的最小的动力F 及其对应的力臂l． 14．如图所示，在水平位置平衡的轻质衣架，搭上一条毛巾后，要使其在此位置仍保持平衡，请在A点画出应施加的最小力F与力臂L． 15．地震抢险中一项繁重的任务是清理公路上的巨石、如图所示，抢险队员用撬棍AB伸到一块巨石的下面，然后以下端A为支点逆时针撬动、已知棍长AB=1、5m，AC=0、25m，撬棍与巨石之间相互作用力的方向与撬棍垂直、若要撬动这块巨石，在C处至少要对巨石施加6000N的力、问：抢险队员在图中的撬棍上怎样施加力时最省力？这个最小的力是多大？ 16．如图所示，画出使杠杆AB在图位置静止时所用最小力F的作用点和方向 17．现将一石磙推上台阶，请你在图上
画出最小力的示意图．
18．如图，用最小的力撬动石块，请画
出这个力的示意图，并标出它的力臂l．
19．羊角锤是我们生活中常用的一种工
具，请你在图中画出拔钉子时在羊角锤
上施加的最小力．
20．（2011•天水）
如图所示，硬质
杠杆AOB上挂一重物G，O为支点，请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及其力臂l． 21．（2009•太原）某同学在做俯卧撑运动时（如图所示），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂． 22．（2008•茂名）如图所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杆重力G示意图和力F的方向． 23．（2006•锦州）请在图中画出用瓶起子启瓶盖的动力F1的力臂L1和阻力F2 24．如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图．请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2． 25．如图所示，F1是作用在抽水机手
柄A点处的动力，O为支点．请画出动
力F1的力臂L1和抽水机手柄B点处受到
的阻力力F2．
26．在图中画出力
F1的力臂和力臂L2对应的力F2．
27．如图，渔民用杠杆和滑轮的组合机
械起吊鱼网．请画出杠杆OBA所受动力
的力臂L1和阻力F2的示意图．
28．如图所示，密度均匀的直杆AB，自重为G1，AB的一部分伸出桌外当B端挂G2物体时，杆刚刚开始翘起，（O为直杆刚翘起时，杆与桌面边缘的接触点）．若G2对绳子产生的拉力为动力，则请画出杆AB所受阻力F的力臂l2，及动力F1． 29．如图所示为一种能夹着重物起吊的钳子的示意图，其中AOB和COD为构成钳子的两个杠杆，O为转轴，a、b为绳子，请画出吊起重物的钳子AOB部分所受绳子拉力的力臂和重物对钳子压力的力臂，并分别用L1和L2表示．
30．在轻质圆形衣挂的A点挂了一个玩
具熊，要使衣挂在图甲所示位置平衡，
需要在衣挂上施加一个力，请你在图乙
所示的衣挂简图中：
（1）选择合适的作用点B，使施加的力
F1为最小；
（2）画出F1及对应的力臂L1．
初中物理杠杆画图题练习
杠杆作图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
二、作五要素F2F1O2．如左图某同学斜拉旅行箱站立时的简化模型。
请在图中画出阻力的示意图及阻力的力臂3．如左图所示，请你画出这根钓鱼竿杠杆五要素。
三、已知力臂作力4．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，画出F 1的力臂和力F 2（2）如右图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。
如果虚线OO ,是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。
四、作最小（省）的力5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线) 6．在左下图中画出杠杆平衡时作用在B 点最小的力和这个力的力臂(O 为支点)．7．有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂．8．如上图所示，杠杆的B 端挂一重物，在A 点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。
9．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平衡，（1）画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向（2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向（3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向（4）F A 、F B 、F C 中哪个最小？·O AO ,F 1B C AO△。
初中物理杠杆画图题练习
中考杠杆作图题专练
画力臂
．
1
1
典型题精选
1．（2011?营口）如图，杠杆AOBC自重不计，O为支点，AO=60cm，
OB=40cm，BC=30cm，在杆上某处挂一物体，要使杠杆在图示位
衡．请在图中画出最小的动力F1、动力臂L1和物体受到的重力置平
示意图．
2．（2010?河南）如图所示，在课桌的C点用最小的力把桌腿B 抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂l．
3．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆
在图中位置处于静止（平衡）状态，在图
中的A点画出所需的最小力F的示意图及
其力臂．
4．（2007?泰安）列车上有出售食品的手推车，如图所示．若货物均匀摆在车内，当后轮遇到障碍物A时，售货员会向上提扶把，请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂．
5．（2005?十堰）如图，在杠杆AB上挂了一个重为G 的物体．为使杠杆在图
中的位置静止．请在杠杆上画出最小的动力F 和它
的方向．。
杠杆作图专题(解析版)
杠杆作图专题答案和解析【答案】1. 解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1.如下图：．2. 解：延长F1的作用线，然后过支点分别作动力F1和阻力F2的垂线段，并分别用L1和L2表示.如下图：3. 解：过支点O作F1作用线的垂线段(即动力臂L1).拉力的作用点在鱼线与鱼竿的接触点上，方向竖直向下，过拉力作用点作竖直向下的拉力F2；如下图：4. 解：延长力F作出力的作用线，从支点O作力F的作用线的垂线，垂线段的长就是力F的力臂L.如下图：5. 解：(1)延长动力的作用线(用虚线)．(2)由支点向动力的作用线做垂线(用虚线)．(3)画出大括号，标出L1.如图．第 1 页故答案为：6. 解：由图知，O点为支点，连接OA就是最长的动力臂，根据杠杆平衡条件可知此时所用的动力最小；左图中，支点在最左端，要使杠杆平衡，动力方向应垂直于OA向上；右图中，支点在杠杆的中间位置，要使杠杆平衡，动力方向应垂直于OA向下；据此可画出最小的动力，如下图：7. 解：①过支点O向阻力F2画垂线，就得到阻力臂L2，如下图：②作用在A点的最小动力应为图中的力F1，它与杠杆垂直，此时的动力臂为OA，如下图：8. 解：过力臂L2的右端，作垂直于L2的直线，与杠杆OA的交点为力F2的作用点，方向斜向右上方，即为力F2的示意图；作F1的反向延长线，过支点O作F1作用线的垂线段，即为F1的力臂L1，如下图：9. 解：重力作用点的重心B，从B点竖直向下画一带箭头的线段表示重力G；为使翻开壶盖的力最小，根据杠杆平衡条件可知，动力臂要最长；壶盖上O点为支点，OA为最长的动力臂，过A点作垂直于OA斜向上的动力F；如下图：。
10. 解：重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如下列图所示：11. 解：(1)重力方向竖直向下，过均匀木棒的中心，即木棒的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；(2)沿力F的方向画出作用线，从O点向力F的作用线作垂线段L就是力F的力臂，如下图：12. 解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G 表示，大小为3N；由杠杆平衡条件F1l1=F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OC作为动力臂最长，过C作垂直于OC的力，由图知动力的方向应该向下，如下列图所示：13. 解：由图可知，杠杆的支点为O，过支点O向动力F1作用线引垂线段，即为其力臂L1，阻力是灯对杠杆A点的拉力，过A点沿竖直向下的方向画一条有向线段，用F2表示，即为阻第 3 页力的示意图.如下图：14. 解：过O点做垂直F1的垂线即为动力的力臂L1；手握钳子把向上运动，钳子刀口将向下运动，因此阻力向上，与钳子刀口垂直，如下列图所示：15. 解：延长动力F1和反向延长阻力F2的作用线，从支点分别向这两条力的作用线作垂线，就是动力臂L1和阻力臂L2，如下图：．16. 解：(1)石头的重心在球心，过球心沿竖直向下的方向画一条带箭头的线段，并用标出符号G；(2)过支点分别作垂直于阻力作用线和动力作用线的垂线段(即动力臂l1和阻力臂l2)，如下图：17. 解：图中O为支点，从支点O作力F的作用线的垂线段，垂线段即为力F的力臂L，如下图：．18.19. (1)(2)(3)20.21. (1)(2)(3)22. (1)(2) 23.第 5 页24.25. 如图：26.27.【解析】1. 力臂是从支点到力的作用线的间隔.由支点向力的作用线做垂线，垂线段的长度即为力臂．此题主要考察了力臂的画法，首先要理解力臂的概念，正确找出支点和力的作用线，从而画出力臂．2. 支点，根据力臂是指从支点到力的作用线的间隔作图即可．力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点.②确定力的作用点和力的方向，画出力的作用线.③从支点向力的作用线作垂线，支点到垂足的间隔就是力臂．3. (1)拉力F2的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力F2的作用点表示出拉力的方向；(2)支点和动力的方向，根据力臂的定义过支点作力的作用线的垂线段．此题考察力的示意图以及力臂画法的掌握情况；确定力的作用点和方向，是正确画出力的示意图的前提．4. 过杠杆的支点作出垂直于力作用线的垂线段，即为力F的力臂L．画杠杆的力臂一是要找准支点，二是要准确画出力的作用线，然后才是从支点作力的作用线的垂线，最后还应该用字母将其标出来．5. 力臂的画法：首先确定支点0；然后延长动力的作用线和阻力的作用线(用虚线)；再由支点向动力作用线做垂线(用虚线)；最后画上大括号，标出L1．(1)掌握杠杆的五要素，会画力臂，会根据力臂画出力．(2)延长力的作用线和由支点向力的作用线做垂线都用虚线．6. 根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
初二下物理杠杆画图题练习
初二下物理杠杆画图题练习-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN初二下物理杠杆习题一、作图题1．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母L表示．2．画出图中各力的力臂：3．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．4．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．5．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2．二、基础题1.判断下列物体中，哪些属于杠杆（）A.夹取物体的镊子B.拔铁钉的羊角锤C.杂技演员手中的水流星D.打气筒中的活塞杆2.一根重100 N的均匀直铁棒放在水平地面上，抬起一端所需最小的力是（）A.50 NB.75 NC.25 ND.100 N3.如图13-4-1所示，有一根均匀铁棒，长为L，OA=L/4，重力G=600 N，为了不使这根铁棒的B端下沉，所需外力F至少应为________ N，若F的方向不变，微微抬起这根铁棒的B端，所需外力F′应为________ N。
图13-4-14.下图13-4-2工具中，省力杠杆是_____________________；费力杠杆是__________；等臂杠杆是__________。
三、提升题1.两个小孩坐在跷跷板上，恰好处于平衡，此时A.两个小孩重力一定相等B.两个小孩到支点的距离一定相等C.两个小孩质量一定相等D.两边的力臂与小孩重力的乘积相等2.如图1所示要使杠杆平衡，作用在A点上的力分别为F1、F2、F3，其中最小的力是A.沿竖直方向的力F1最小B.沿垂直杠杆方向的力F2最小C.沿水平方向的力F3最小D.无论什么方向用力一样大图1 3.如图2所示，把一根均匀的米尺，在中点O支起，两端各挂四个钩码和两个钩码，恰好使米尺平衡，按下列方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡的是A.两边各加一个钩码B.两边钩码各向外移动一格C.左边增加一个钩码，右边向外移动一格图2D.左右两边的钩码各减少一个4.图甲所示的杠杆是平衡的。
初二下物理杠杆画图题练习
初二下物理杠杆习题一、作图题1．用图所示的杠杆提起重物． O是杠杆的支点，在 A 点使劲，在图中画卖力Ｆ的力臂，并用字母 L 表示．2．画出图中各力的力臂：3．如图中平均直棒OA可绕 O点转动，请分别画出水平拉力Ｆ和重力G的力臂．4．如图为用起子开汽水瓶盖的时候，杆的支点O地点，及手作用在起子上力的力臂．请在图中表示．5．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2．二、基础题1. 判断以下物体中，哪些属于杠杆（）A. 夹取物体的镊子B.拔铁钉的羊角锤C. 杂技演员手中的水流星D.打气筒中的活塞杆2. 一根重 100 N 的平均直铁棒放在水平川面上，抬起一端所需最小的力是（）A.50 NB.75 NC.25 ND.100 N3.如图 13-4-1 所示，有一根平均铁棒，长为L， OA=L/4，重力 G=600 N，为了不使这根铁棒的 B 端下沉，所需外力 F 起码应为 ________ N ，若 F 的方向不变，轻轻抬起这根铁棒的B 端，所需外力F′应为 ________ N 。
图 13-4-14.以下图 13-4-2 工具中，省力杠杆是 _____________________ ；费劲杠杆是 __________；等臂杠杆是 __________ 。
三、提高题1.两个儿童坐在跷跷板上，恰巧处于均衡，此时A. 两个儿童重力必定相等B.两个儿童到支点的距离必定相等C.两个儿童质量必定相等D.两边的力臂与儿童重力的乘积相等2.如图 1 所示要使杠杆均衡，作用在 A 点上的力分别为F1、F2、F 3，此中最小的力是A. 沿竖直方向的力F1最小B. 沿垂直杠杆方向的力F2最小C. 沿水平方向的力F3最小D.不论什么方向使劲一样大图 13.如图 2 所示，把一根平均的米尺，在中点O 支起，两头各挂四个钩码和两个钩码，恰巧使米尺均衡，按以下方式增减钩码或挪动钩码，以下几种方式还能保持米尺均衡的是A. 两边各加一个钩码B.两边钩码各向外挪动一格C. 左侧增添一个钩码，右侧向外挪动一格图 2D.左右两边的钩码各减少一个4.图甲所示的杠杆是均衡的。
初二下物理杠杆画图题练习

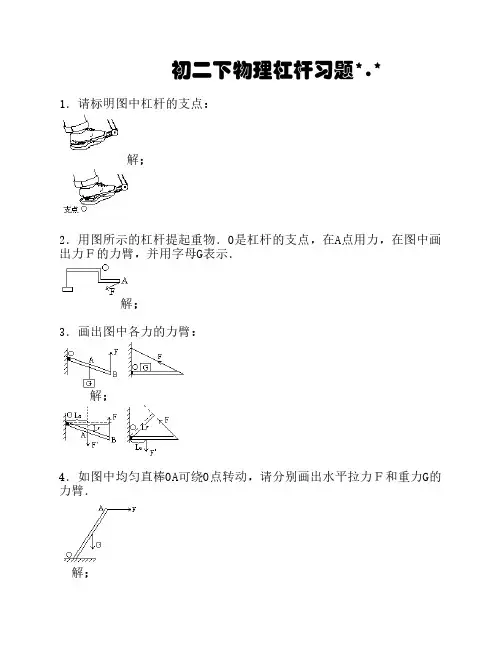

初二下物理杠杆习题*.*1．请标明图中杠杆的支点：解；2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．解；3．画出图中各力的力臂：解；4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．解；5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．解；6．试在图上画出Ｆ1和Ｆ2的力臂解；解；7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．解；8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．解；9．画出并标明图中Ｆ、G对支点O的力臂．解；10．画出图中各力的力臂．解；11．画出图中Ｆ1和Ｆ2的力臂G1和G2．解；12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）解；13．图中杠杆所受的重力G和拉力Ｆ的力臂．解；14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．解；15．画出图中，加在杠杆上的动力Ｆ的力臂．解；16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）解；17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．解；18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．解；19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）解；20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．解；21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．解；22．画出下列各力的力臂（如图）解；23．画出下列各力的力臂（如图）解；24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．解；25．画出图中Ｆ1和Ｆ2的力臂．解；26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．解；27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．解；28．画出图1和图2中各力的力臂．解；29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．解；30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．解；31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示解；32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．解；33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．解；34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：解；35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．解；36．做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中有10个相同的钩码，杠杆上每格等距。
初中物理杠杆画图题练习
初中物理杠杆画图题练习
基本作图题
1(用图所示的杠杆提起重物(O是杠杆的支点，在A点用力，在图中画出力,的力臂，并用字母G表示(
2(画出图中各力的力臂:
3(如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂(请在图中表示(
4(在右图中画出力,对支点O的力臂，并用字母G表示(
5(下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂(
6(试在图中画出汽车刹车踏板上动力,的力臂G和阻力,的力臂G( 1122
7(如图所示，试画出杠杆OA所受力的力臂(OA杆的质量忽略不计)
8(图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力,，
整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂(
9(如图中的点O是杠杆的支点，画出力,,GG和的力臂，并用字母和标明( 1212
10(在图中，画出力,和,对杠杆支点O的力臂，并分别用字母G和G表示
( 1212
11(用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂(
12(先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂:。
