柯尼卡CR170系统使用中常见问题和快速解决方法
技术 流 中国医学装备２叭０年２月第７卷第２期 Ｃｈｉｎａ Ｍｅｄｉｃａｌ ＥｑｕｉｐＩｎｅｎｔ ２０１０ Ｆｅｂｒｕａｒｙ ｖｏ１．７ ＮＯ．２
柯尼卡ＣＲ１７０系统使用中常见问题和快速解决方法
牟丹①韩洪军①
［文章编号］１６７２—８２７０（２０１０）０２—００６０—０２ ［中图分类号】ＴＨ ７７２
【摘要】介绍了柯尼卡ＣＲ１７０系统使用中常见问题和快速解决方法。
【关键词】ＣＲ；影像板；备份；环境
［文献标识码］Ｂ
Ｃｏｍｍｏｎ ｐｒｏｂｌｅｍｓ ｔｈｅｉｒ ｑｕｉｃｋ ｓｏｌｕｔｉｏｎｓ ｆｏｒ Ｃ０ＮＩＣＡ ＣＲ１７０ ｓｙｓｔｅｍ／Ｍｕ Ｄａｎ．
Ｈａｍ Ｈｏｎ萄ｕｎ／／Ｃｈｉｎａ Ｍｅｄｉｃａｌ Ｅｑｕｉｐｍｅｎｔ，２０１０，７（２）：６０－６１
［Ａｂｓｔｒａｃｔ］Ｔｈｉｓ ｐａｐｅｒ ｄｅｓｃｒｉｂｅｓ ｔｈｅ ｐｒｏｂｌｅｍｓ ａｎｄ ｑｕｉｃｋ ｓｏｌｕｔｉｏｎｓ ｉｎ ｕｓｅ ｏｆ
ＣＯＮＩＣＡ ＣＲ１７０ ｓｙｓｔｅｍ．
［Ｋｅｙ ｗｏｒｄｓ］Ｃｏｍｐｕｔｅｒ ｒａｄｉｏｇｒａｐｈｙ；Ｉｍａｇｅ Ｐｌａｔｅ；Ｂａｃｋｕｐ；Ｅｎｖｉｒｏｎｍｅｎｔ
［Ｆｉｒｓｔ－ａｕｔｈｏｒ’Ｓ ａｄｄｒｅｓｓ］Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｒａｄｉｏｔｈｅｒａｐｙ；Ｔｉｅｆａ Ｃｏａｌ Ｉｎｄｕｓｔｒｙ Ｇｒｏｕｐ
Ｈｏｓｐｉｔａｌ，Ｄｉａｏｂｉｎｇｓｈａｎ １ １２７００，Ｃｈｉｎａ． 作者简介
ＣＲ（Ｃｏｍｐｕｔｅｒ Ｒａｄｉｏｇｒａｐｈｙ）即计算机摄影 系统，它是一种将Ｘ线摄影影像数字化的影像处理系 统。其过程就是将带有Ｘ线摄影影像信息的影像板 （ＩＰ）放入扫描仪中经过激光激发、光电转换成为数 字图像，再经计算机后处理，得到理想的影像诊断用 的图像。 我院引进的是ＫＯＮＩＫＡ公司的ＣＲ１７０系统，下面 就三年来使用和维护的经验来谈谈ＫＯＮＩＫＡ ＣＲ使用 中的常见问题和快速解决方法。 １操作不当产生的问题 在设备使用之初由于没有经验容易出现如下问题。 １．１将铅号等异物随影像板一起带入影像板扫描仪 （以下简称扫描仪）导致影像板传输不畅，工作中细 心点就能避免这种问题。 １．２遇到出血较多或者特别脏的患者应用塑料袋等将 影像板包裹上，防止血污灰尘等弄脏影像板里面而使 图像产生伪影，如果发现脏了要及时用蒸馏水和软布 擦干净，即可避免。 １．３在长期使用中影像板的外壳会磨损甚至会出现边 缘磨破并向外翘的情况，这会导致影像板传输不畅， 遇到这种情况要及时将向外翘的部分弄平整且固定好 才可以。 １．４影像板随着使用次数的增多会逐渐老化，老化的 影像板上的残存影像会在影像板再次使用时成为正确 的影像的伪影，遇到这种情况时，在使用之前将该板 ①铁法煤业集团总医院放射科辽宁调兵山 １１ ２７００ ６０ ＺＨＯＮＧＧＵ０ＹＩＸＵＫＺＨＵＡＮＧＢＥ 在扫描仪上擦一遍会好很多。 牟丹
，
女，（１ｇ７５－＿），从事
１．５图像后处理工作站Ｄ盘的 医疗设备维护、 爹１５
空间满了会导致不能从扫描仪 年， 于铁法煤业
向图像后处理工作站传图像数 集团总医院。
据，这时就得删除Ｄ盘数据腾出空间来存储图像，因
此平时就要及时备份和清理Ｄ盘的数据以避免这种情
况的发生。
２该机的特殊问题
在应用过程中，发现该机存在如下几个特殊问题：
２．１每天随着患者量的增加，从登记系统向扫描仪传
送病人信息的速度会逐渐变慢，而且当病人超过１００人
时，就从登记系统反复的向扫描仪传送病人信息不停
止，而这使扫描仪无法调用单个病人的信息，无法读
取对应病人的影像板的影像，等到过了当天的２４点一
切又恢复正常。这是该设备软件设计的一个缺陷，面
对这种情况创建一个扩展名为ｔｘｔ的文件，内容这样写：
＠ｅｃｈｏ ｏｆｆ
ｃｌｓ
ｄｅｌ Ｃ：＼ＫＣ—ＩＤ—Ｓ００１＼ ．ｗｌ／ｆ／ｓ／ｑ／ａ
ｅｘｉｔ
写好后再把该文件的扩展名改成ｂａｔ，并把该文
件放在登记工作站的桌面上，出现问题时双击该文件
即可解决。
２．２登记病人信息时手动输入序列号中如果输入了全
码数字、 、＋等符号就会导致从扫描仪图像处理软
中国医学装备２０ｌ０年２月第７卷第２期柯尼卡ｃＲｌ７ｏ系统使用中常见问题和快速解决方法一牟丹等 技术交流Ｉ
件不向后处理工作站传输图像，遇到这种情况要在扫 描仪的图像软件里删除这个符号才能解决问题（在登 记软件中不能删除该符号）。 ２．３计算机设备感染病毒是常见现象，使用杀毒软件 当然是有效的办法之一，但该机的影像后处理工作站 在使用某些杀毒软件杀毒后会导致影像处理软件不工 作了，原因是杀毒软件将应用软件的某些程序当成病 毒文件给删除了。 ２．４该机的影像后处理工作站具有用刻录机备份病人 图像数据的功能，但是刻录４．０ Ｇ的数据需要近一个 小时的时间而且在刻录的时候应用软件不能工作（处 理图像、打印胶片、写报告都不能做），这样影响正 常工作。为此我们增加了１Ｇ的内存，并且在软件上 将光驱所在的ＩＤＥ通道的传送模式改为“ＤＭＡ（若可 用）”，这样一来我ｆｆｌ￣ｉＪ录４ Ｇ数据仅需１０ ｍｉｎ左右而 且还不影响应用软件工作，大大提高了工作效率。 ３软件备份在故障快速恢复中的关键作用 在系统感染病毒、软件损坏或者硬盘损坏的情况 下，我们可能需要重新安装应用软件，但目前的情况 是我们即没有应用软件的安装程序也没有安装、维修 手册等资料，如果没有备份文件我们就只能请厂家来 处理了。 ３．１如果我们在软件运行正常时使用ＧＨＯＳＴ软件 做个硬盘到硬盘的备份，这样在硬盘或程序出现问 题时就可以自己恢复不用请厂家了。另外，在使用 ＧＨＯＳＴ软件的时候也可以单独做一下系统分区（通 常的Ｃ盘）的备份并且把映像文件放在在当前的硬盘 上，这样在故障时恢复的速度比更换硬盘要快。做 完备份后，最好把这个映像文件刻录到光盘上并且把 该光盘做成启动型的就更可靠了。除了备份系统分 区以外，Ｄ盘的几个文件夹也最好在病人数据少的时 候做一个备份，在备份数据库的文件夹（ＭＳＳＱＬ￣Ｈ Ｍｓｏ Ｃａｃｈｅ）时要将数据库软件停止后才可以备份。 ３．２工作站在开机时，ｗｉｎｄｏｗｓ启动的状态条走到一 半时忽然蓝屏，并提示一些文字，大家都知道电脑蓝 屏的原因有很多种，有的解决起来很麻烦，但是也不 排除系统中毒或者系统文件受损的原因，这时如果我 们有系统的ＧＨＯＳＴ镜像文件，使用一个带有ＧＨＯＳＴ 软件和启动功能的光盘就可以先进行系统还原，来 排除中毒或者系统文件受损引起的蓝屏问题，如果不 是软件的原因就可以再查查有没有硬件接触不良的现 象，如果还不能排除就要考虑硬件问题了。 ３．３对于不支持ＧＨＯＳＴ的扫描仪图像处理系统电 脑，我们在机器运行正常的时候手动做一个好的系统 还原点备用，也是一个有效的办法。 ４ 良好的工作环境必不可少
良好的环境是设备正常运转的重要条件。
４．１灰尘对设备的影响很大，但又是客观存在的。电
脑的灰尘过大会使机器运行速度减慢、运行不稳定或
者死机，有的大功率器件会因灰尘过大散热不好而烧
毁，还有设备里所有的光耦都可能因灰尘挡住而影响
工作，因此平时除了尽量减少环境中的灰尘之外，还
要定期（一般三个月）清洁各个机器内部和外壳的灰
尘（包括相机的过滤芯），必要时使用吸尘器和风机
来清洁。有的清洁不到地方（如光耦、吸盘）还要擦
拭，尤其是扫描仪的影像板入口处有三个光耦特别容
易脏，每次当它们因脏影响工作时，要拆开外面的壳
子去擦它，通常需要近一个小时的时间，为了应急我
们可以在关机的状态下，用小的镊子或者弯止血钳夹
住一小块被无水乙醇弄潮湿的纱布直接从影像板入口
处的三个小方框进入来擦拭，虽然不大好擦，但只要
能擦到一点就会有效，估计乙醇干了再开机就好了。
４．２温度过高会使设备的元器件参数漂移、工作不稳
定甚至损坏；温度过低，会使绝缘材料变脆、结构强
度变弱还有可能使机器开不了机，所以要使用空调来
保持工作间的温度适宜。
４．３设备工作环境的湿度太高可能会使器件接点间产
生短路现象；湿度太低可能产生静电打火的情况。因
此必要时要使用除湿机（南方较适用）和加湿器（东
北的冬天适用）来保持合适的湿度。
４．４用电环境不好，如电压不稳、经常停电是不利任
何设备工作的，采用不间断电源来避免这些问题是行
之有效的办法，为了使不间断电源更好的工作，要将
它半年放电干净一次，并充电１２ｈ。
总的来讲只要我们细心工作、用心爱护、定期做
好保养，这个设备还是能很好的为我们服务的。
参考文献
［１］王绪凯，张立军，徐晓光．ＧＨＯＳＴ在大型
医疗设备维修中的应用［Ｊ】．中国医疗设备，
２００９，２４（５）：８３．
［２］黄昌永，马彪，徐卫峰，等．计算机摄影系
统（ＣＲ）的常见故障和对策［Ｊ］．中国医疗设
备，２００８，２３（３）：９３－９４．
姜波，初成刚．ＫＯＮＩ ＣＡ ＣＲ系统的
工作原理与使用方法［Ｊ】．医疗设备信息，
２００８，１８（５）：２１－２２．
苏燕平，李向东，王政，等．温湿度对大型
一
医疗设备的影响及对策［Ｊ］．医疗卫生装备，
２００８，２９（１０）：２２５．
收稿日期：２００９－１２－１９
ＺＨＯＮＧＧＵＯＹｌ×ＵＥＺＨＵＡＮＧＢＥｌ ６１

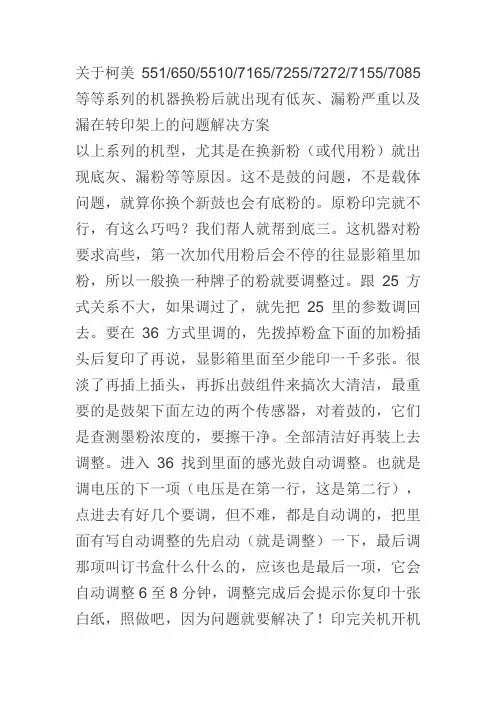

关于柯美650 7165 7255 7272 7155有低灰、漏粉严重问题解决方案
