双马来酰亚胺树脂
双马来酰亚胺树脂
双马来酰亚胺树脂概述
•双马来酰亚胺（BMI）树脂是由聚酰亚胺树脂
体系派生出来的一类树脂体系，是以马来酰亚胺
（MI）为活性端基的双官能团化合物，其树脂
具有与典型热固性树脂相似的流动性和可塑性，
可用与环氧树脂相同的一般方法加工成型。同时
它具有聚酰亚胺树脂的耐高温、耐辐射、耐潮湿
和耐腐蚀等特点，但它同环氧树脂一样，有固化
物交联密度很高使材料显示脆性的弱点，溶解性
能差。双马来酰亚胺的一般结构
双马来酰亚胺是以马来酸酐和二元
胺为主要原料，经缩聚反应得到
•反应方程式如下：
BMI单体
•一般来说，单体的合成路线为：首先，2mol马
来酸酐与1mol二元胺反应生成双马来酰亚胺酸，
然后，双马来酰亚胺酸环化生成ＢＭＩ。
•选用不同结构的二胺和马来酸酐，并采用合适的
反应条件，工艺配方，提纯及分离方法等，可获
得不同结构与性能的ＢＭＩ单体。
•ＢＭＩ单体多为结晶单体，脂肪族一般具有较低的熔点，而芳香族ＢＭＩ的熔点相对较高；不对称因素（如取代基）的引入将使ＢＭＩ晶体的完善程度下降，熔点降低。一般来说，为了改善
ＢＭＩ树脂的工艺性能，在保证ＢＭＩ固化物性能满足要求的条件下，希望ＢＭＩ单体有较低的熔点。
常用的ＢＭＩ单体，一般不溶于普通有机溶剂，如丙酮，乙醇等，只能溶于二甲基甲酰胺等强极性溶剂。
性能特点
较好的介电性定性良好的力学性和尺寸稳阻燃性耐辐射透波性电绝缘性耐热性
双马来酰亚胺
溶解性
•常用的BMI单体不仅能溶于有机试剂,如丙酮、
氯仿中，而且能溶于二甲基甲酰胺(DMF)、N-
甲基吡咯烷酮(NMP)等强极性、毒性大、价格
高的溶剂中。这是由于BMI的分子极性以及结构
的对称性所决定的。
耐热性
•BMI由于含有苯环、酰亚胺杂环及交联密度较高而使其固化物具有优良的耐热性，其Tg一般大于250℃，使用温度范围为177℃～232℃左右。脂肪族BMI中乙二胺是最稳定的，随着亚甲基数目的增多起始热分解温度(Td)将下降。
•芳香族BMI的Td一般都高于脂肪族BMI，
•其中24．二氨基苯类的Td高于其他种类。另外，Td与交联密度有着密切的关系，在一定范围内Td随着交联密度的增大而升高。
力学性能
•BMI树脂的固化反应属于加成型聚合反应，成型过程中无低分子副产物放出，且容易控制。
•固化物结构致密，缺陷少，因而BMI具有较高的强度和模量。
•但是由于固化物的交联密度高、分子链刚性强而使BMl呈现出极大的脆性，它表现在抗冲击强度差、断裂伸长率小、断裂韧性Gic低(<5J/m2)。
•此外，BMI还具有优良的电性能、耐化学性能及耐辐射等性能。
双马来酰亚胺树脂的优点
•突出的耐热、耐湿热性
•良好的力学性能
•优良的介电性能
•良好的工艺性
•耐辐射、耐化学品
双马来酰亚胺树脂的缺点
•高熔点结晶固体
•普通溶剂中溶解性差
•熔融后即聚合
•固化物脆性大
BMI合成方法：
目前BMI的合成方法，根据催化剂与反应介质
不同，可分为三种：
•（一）、以甲基甲酰胺（DMF）强极性溶剂为
反应介质，以乙酸钠为催化剂，乙酸酐为水吸收
剂，在90℃左右进行脱水反应。其特点是中间
产物双马来酰胺酸（BMIA）溶于溶剂中，反应
体系始终处于均相，有利于反应进行。
•（二）、以丙酮为溶剂，乙酸镍为催化剂，乙酸
酐为托水剂，在回流条件下进行。其特点是中间
产物BMIA从溶剂中成固体析出，反应不易均匀；
但催化剂选择性好，副产物少。
•（三）、不加溶剂，采用热脱水闭环法，用强极
性高沸点溶剂，如DMF，在回流状态下反应，
其特点为三废排放少。
•BMI的合成方法按照脱水工艺条件不同可分为乙酸酐脱水法、热脱水闭环法和共沸蒸馏脱水法三种。
•（一）、乙酸酐脱水法是以乙酸钠或乙酸镍作为催化剂，二元胺与MA在溶剂中反应首先生成BMIA；然后以乙酸酐为脱水剂，BMIA脱水环化生成BMI。
•这种方法按照所用溶剂不同还可以分为DMF 法、丙酮法、氯仿+ 丙酮法。二元胺与马来酸酐在溶剂中反应首先生成双马来酰亚胺酸, 再在50~ 60℃下采用乙酸酐脱水环化生成BMI。采用这种方法合成BMI, 不但需要大量极性较强、价值较高、毒性强的溶剂, 而且还要消耗大量无法回收的乙酸酐。采用丙酮为溶剂合成BMI 时, 因合成过程中溶剂用量大、回收率低、三废多、相同体积反应器合成BMI 的产量( 即生产效率)低, 无法降低最终BMI 的成本。
•（二）、热脱水闭环法是20世纪90年代初开发
出来的一种BMI合成法(主要以甲苯、二氯乙烷
和DMF为混合溶剂，对甲苯磺酸钠为脱水剂，
在较高温度下进行脱水环化得到BMI)。
•此法优点是反应体系始终处于均相、产率高、三
废少且成本低，其缺点是脱水时间较长。
•（三）、共沸蒸馏脱水法(即甲苯法)是以甲苯为
主溶剂，经脱水环化后形成BMI。甲苯与水虽互
不相溶，但两者能形成共沸物，在反应过程中闭
环生成的水可通过蒸馏法去除。
•该法的优点是蒸出的溶剂经分离回收后可重复利
用，而且水不断蒸出的同时既加快了热闭环反应
的进度、减少了三废，又提高了生产效率和降低
了成本；其缺点是反应体系均匀。
BMI的热固化
•BMI的热固化由于环状结构的位阻原因使得固化
温度偏高，导致材料内应力大，制品易开裂。大
量文献表明，采用适当的固化引发剂或催化剂，
可以有效地降低固化温度，减小材料内应力。
•BMI的热固化可由自由基或阴离子引发，常见的
自由基引发剂有BPO、AIBN；常见的阴离子引
发剂有三苯基磷、2－甲基咪唑。
BMI的固化反应
•一般认为，烯丙基苯基化合物改性BMI树脂的固化反应包括三个阶段：
•1）100～200℃阶段，主要发生“ene”反应，使分子扩链，超过180℃时，该反应的反应速度显著。
•2）200～300℃阶段，主要发生“ene”反应、BMI自聚反应、成环反应（Diels-Alder成环）。部分BMI形成的不熔交联聚合物从反应中析出而形成了富BMI链节的分散相，集体是共聚物，从而形成非弹性体增韧脆性树脂的两相体系。在高于240℃时体系中还会发生酚羟基脱水反应。
•
•3）300～350℃阶段，从增韧的角度看，该阶
段中温度已经超过树脂的Tg，可以使体系固化
更加完全，同时消除体系中存在的缺陷。然而国
内外改性BMI研究中很少见有用如此高的温度后
处理树脂的，原因是在这个温度下，体系分散也
很显著，树脂内应力增大，同时对设备要求高，
难以工业化。
BMI的改性
•虽然BMI树脂具有良好的力学性能和耐热性能等，
但未改性的BMI树脂存在熔点高，溶解性差，成
型温度高，固化物脆性大等缺点，其中韧性差是
阻碍BMI树脂应用和发展的关键。
•目前树脂的改性研究方向：
提高韧性
改善工艺性
降低成本
ＢＭＩ的增韧改性
•MI分子链由于芳环和酰亚胺环的存在而表现为
刚性链，具有较高的耐热性、低的热膨胀系数及
较高的弯曲强度和模量。但这种刚性链结构也导
致树脂具有脆性，容易断裂的缺点
•增韧改性，即通过分子结构的改变或形态控制来
实现BMI韧性的提高。
•常用方法主要有两种：一是加入二元胺扩链后加
入环氧树脂、橡胶等共聚；另一方法是双烯类化
合物共聚，可极大的改进BMI的工艺性能。
•从分子结构分析增韧的途径有两条：一是降低链的刚性，如引入柔性链节，降低芳环或芳杂环的密度等；二是降低固化物的交联密度，如将R链延长等，从不同分子间和不同相之间相互作用分析增韧方法，即将橡胶粒子或热塑性塑料与BMI树脂共混，通过相分离，相反转变化或形成互穿网络(IPN)结构而达到增韧的目的。
•BMI树脂的增韧改性主要有以下几种：与丙烯基化合物共聚；芳香二胺等扩链；环氧改性；热塑性树脂增韧；芳香氰酸酯树脂；合成新型单体。
内扩链法改性
•未改性BMI 分子中，其两端MI 之间的链节
较短，并且其分子链刚性大、固化物交联密度较
高。为提高其柔韧性，人们采用增加MI 间的-R
链节（以增大链的自旋性和柔韧性）、减少单位
体积中反应基团数目等方法来降低其交联密度。
烯丙基化合物改性
•烯丙基化合物是一种共聚型增韧改性剂，以烯
丙基苯或烯丙基酚类化合物为共聚单体改性BMI，
既能提高BMI 的韧性，又能保持较高的耐热性
能。
胺类化合物改性
•BMI 与二元胺进行Michael 加成反应，可使
分子链得到延长，然后BMI 环上的双键打开进
行自由基型固化反应，形成交联网络。这种方法
不仅能有效增韧BMI 树脂，而且还能有效改善
BMI 预聚物在丙酮、甲苯等普通溶剂中的溶解
性。
热塑性树脂改性
•热塑性树脂的加入可有效改变热固性树脂的聚
集态结构，形成宏观均匀、微观分离的结构。这
种结构能有效引发银纹和剪切带，使材料发生
较大的形变；另外，由于银纹和剪切带的协同效
应以及热塑性树脂颗粒对裂纹的阻碍作用（阻止
裂纹进一步扩展），均明显增强了材料的抗破坏
能力和韧性。
热固性树脂改性
•热固性树脂改性BMI 是一种新型改性方法，
它是利用两种树脂的官能团发生共聚反应而得到
的一种新型树脂。这种树脂拥有两种树脂的特点，
同时弥补了单一树脂自身的不足。
橡胶增韧改性
•在BMI 树脂中引入带有活性端基的橡胶，可形
成两相体系（橡胶为分散相，BMI 树脂为连续
相）。橡胶“小球”作为应力集中体，可诱发大
量的银纹或剪切带；当材料受到外力作用时，橡
胶颗粒还具有终止银纹的作用，可有效阻止具有
破坏性裂纹的生成。
无机功能材料改性双马来酰亚胺树脂的研究进展
２０１１年第４期 玻璃钢／复合材料 ６３
无机功能材料改性双马来酰亚胺树脂的研究进展
邱 军，王宗明
（同济大学材料科学与工程学院，先进土木工程材料教育部重点实验室，上海 ２０１８０４） 摘要：概述了碳纳米管、碳纤维、石墨等一些无机功能材料改性双马来酰亚胺树脂（ＢＭＩ）的研究进展，主要针对无机功能 材料在改善ＢＭＩ的力学、阻燃、电学和摩擦等方面的性能进行综述，展望了未来无机功能材料改性ＢＭＩ的发展趋势。 关键词：无机功能材料；双马来酰亚胺；改性；进展 中图分类号：ＴＢ３３ 文献标识码：Ａ 文章编号：１００３—０９９９（２０１１）０４—００６３—０６
双马来酰亚胺（ＢＭＩ）树脂具有优异的力学性
能，良好的耐高温、耐湿热、耐辐射和尺寸稳定性等 特性，既具有环氧树脂的易加工性能，又具有聚酰亚
胺树脂优异的高温力学性能，已广泛应用于航天航 空、机械电子、交通运输等高科技领域。然而，未改
性的ＢＭＩ存在着熔点高、溶解性差、成型温度高、固
化物脆性大、固化和后处理温度高等缺点，制约了其 进一步的应用，因而在实际应用中需先对ＢＭＩ进行
增韧改性，在此基础上，再经过其他一些改性研究赋 予ＢＭＩ树脂另外一些功能。在众多改性体系中，无
机功能材料改性ＢＭＩ以其良好的加工工艺性和优 良的产品性能备受关注，本文将对这方面的研究进
行概述，并探讨ＢＭＩ改性研究的发展趋势。
目前，改性ＢＭＩ的无机功能材料包括纤维、碳 纳米管（ＣＮＴｓ）、石墨、玻璃微珠、纳米石墨薄片、纳
米Ｓｉ Ｎ 粒子、纳米蒙脱土和纳米ＳｉＯ：等，无机功能 材料改性ＢＭＩ主要在于改善其力学性能、阻燃性 能、电性能和摩擦性能等¨ 。
１增强改性研究
无机功能材料增强改性ＢＭＩ主要以碳纤维 （ＣＦ）、芳纶纤维和晶须等增强改性ＢＭＩ为主。ｘ．Ｊ．
Ｘｉａｎ等 对ＣＦ／ＢＭＩ复合材料的断裂韧性和疲劳断
裂行为进行研究，发现复合材料有较高的断裂韧性， 与ＣＦ／环氧树脂基复合材料相比，有更好的损伤容

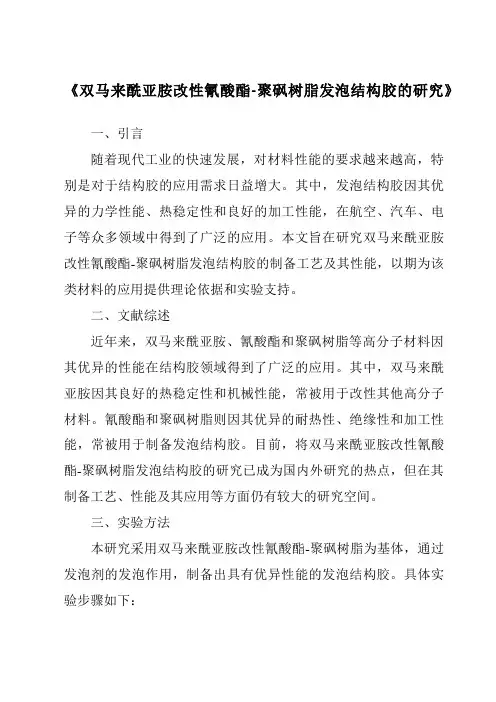

《双马来酰亚胺改性氰酸酯-聚砜树脂发泡结构胶的研究》
《双马来酰亚胺改性氰酸酯-聚砜树脂发泡结构胶的研究》
一、引言
随着现代工业的快速发展，对材料性能的要求越来越高，特别是对于结构胶的应用需求日益增大。其中，发泡结构胶因其优异的力学性能、热稳定性和良好的加工性能，在航空、汽车、电子等众多领域中得到了广泛的应用。本文旨在研究双马来酰亚胺改性氰酸酯-聚砜树脂发泡结构胶的制备工艺及其性能，以期为该类材料的应用提供理论依据和实验支持。
二、文献综述
近年来，双马来酰亚胺、氰酸酯和聚砜树脂等高分子材料因其优异的性能在结构胶领域得到了广泛的应用。其中，双马来酰亚胺因其良好的热稳定性和机械性能，常被用于改性其他高分子材料。氰酸酯和聚砜树脂则因其优异的耐热性、绝缘性和加工性能，常被用于制备发泡结构胶。目前，将双马来酰亚胺改性氰酸酯-聚砜树脂发泡结构胶的研究已成为国内外研究的热点，但在其制备工艺、性能及其应用等方面仍有较大的研究空间。
三、实验方法
本研究采用双马来酰亚胺改性氰酸酯-聚砜树脂为基体，通过发泡剂的发泡作用，制备出具有优异性能的发泡结构胶。具体实验步骤如下： 1. 按照一定比例将双马来酰亚胺、氰酸酯和聚砜树脂混合均匀，制备出基体树脂。
2. 在基体树脂中加入适量的发泡剂，搅拌均匀。
3. 将混合物倒入模具中，进行发泡反应。
4. 对制备出的发泡结构胶进行性能测试，包括力学性能、热稳定性等。
四、结果与讨论
1. 力学性能
通过对发泡结构胶进行拉伸、压缩等力学性能测试，发现双马来酰亚胺改性氰酸酯-聚砜树脂发泡结构胶具有优异的力学性能。其拉伸强度、压缩强度等指标均达到了较高的水平。这主要得益于双马来酰亚胺的改性作用以及发泡剂的均匀分布和良好的发泡效果。
2. 热稳定性
通过热重分析（TGA）等测试手段，发现双马来酰亚胺改性氰酸酯-聚砜树脂发泡结构胶具有良好的热稳定性。在较高的温度下，该材料仍能保持良好的结构稳定性，这为其在高温环境下的应用提供了有利条件。
二苯甲烷双马来酰亚胺二元芳香胺固化剂的合成及其固化动力学研究
二苯甲烷双马来酰亚胺二元芳香胺固化剂的合成及其固化动力学研究
二苯甲烷双马来酰亚胺（BMI）是一种重要的高性能树脂固化剂，具有优异的耐高温、耐溶剂和电气绝缘性能，被广泛应用于航空航天、汽车、电子和船舶等领域。目前对于BMI固化动力学的研究仍相对不足。本文将通过系统的实验研究，对BMI固化剂进行合成及其固化动力学进行深入探讨。
一、BMI固化剂的合成
BMI是由二苯甲烷二异氰酸酯和双马来酰亚胺在N,N-二甲基甲酰胺（DMF）溶剂中发生缩合反应而得到的，其合成步骤如下：
1.将一定量的二苯甲烷二异氰酸酯和双马来酰亚胺加入到DMF中，同时搅拌并加热至80-90℃。
2.反应溶液保持在80-90℃下持续搅拌24小时，直至反应彻底。
3.待反应结束后，将产物经过冷却、沉淀、过滤和洗涤等步骤，得到固化剂BMI。
经过上述合成步骤，得到的BMI固化剂具有较高的纯度和良好的溶解性能，可用于进一步的固化动力学研究。
二、BMI固化动力学研究
1. BMI固化动力学实验设计
在固化动力学实验中，通过差示扫描量热法（DSC）和动态热机械分析法（DMA）分别对BMI固化剂的固化反应进行研究。实验条件如下：
（1） DSC实验条件：样品重量为5-10mg，升温速率为10℃/min，反应温度范围为100-250℃。
（2） DMA实验条件：采用固定频率和变温率的方式，分别对BMI固化体系的动态力学性能进行分析。
通过DSC和DMA实验发现，BMI固化剂的固化反应可以分为两个阶段。第一阶段是在较低温度下（约150-200℃）发生的固化反应，主要是由于BMI固化体系中双马来酰亚胺与环氧基团的加成反应导致的固化。第二阶段是在较高温度下（约200-250℃）发生的固化反应，主要是由于BMI固化体系中双马来酰亚胺与氨基基团的酰胺化反应导致的进一步固化。 通过对DSC和DMA实验数据进行分析，得到了BMI固化剂的固化动力学参数，包括固化反应的活化能、反应速率常数、反应级数等。还分析了不同孵育温度、时间和BMI固化剂含量对固化反应的影响。实验结果表明，BMI固化剂的固化反应受到温度、时间和BMI固化剂含量的显著影响，通过适当调控这些因素，可实现BMI固化剂的快速固化和优良性能。

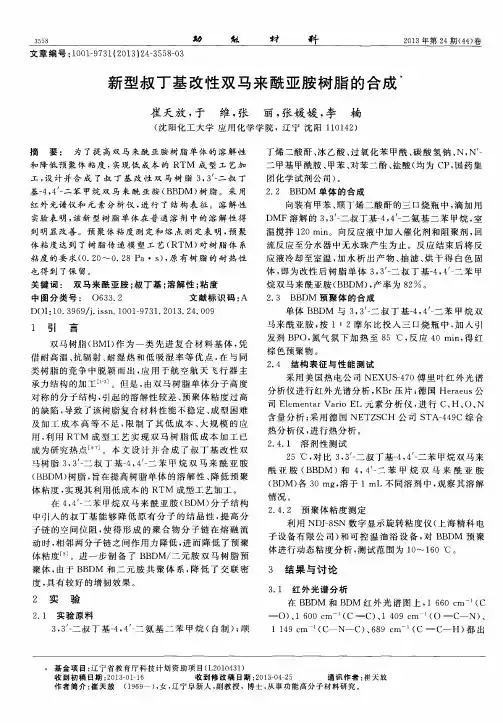

新型叔丁基改性双马来酰亚胺树脂的合成
锨 材 料 ２０１３年第２４期（４４）卷
文章编号：１００１—９７３１（２０１３）２４—３５５８—０３
新型叔丁基改性双马来酰亚胺树脂的合成
崔天放，于 维，张 丽，张媛媛，李 楠
（沈阳化工大学应用化学学院，辽宁沈阳１１０１４２）
摘 要： 为了提高双马来酰亚胺树脂单体的溶解性
和降低预聚体粘度，实现低成本的ＲＴＭ成型工艺加 工，设计并合成了叔丁基改性双马树脂３，３ｆ＿二叔丁
基一４，４，＿二苯甲烷双马来酰亚胺（ＢＢＤＭ）树脂。采用
红外光谱仪和元素分析仪，进行了结构表征。溶解性
实验表明，该新型树脂单体在普通溶剂中的溶解性得
到明显改善。预聚体粘度测定和熔点测定表明，预聚
体粘度达到了树脂传递模塑工艺（ＲＴＭ）对树脂体系
粘度的要求（０．２０～０．２８ Ｐａ・Ｓ），原有树脂的耐热性
也得到了保留。
关键词： 双马来酰亚胺；叔丁基；溶解性；粘度 中图分类号： Ｏ６３３．２ 文献标识码：Ａ
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１—９７３１．２０１３．２４．００９
１ 引 言
双马树脂（ＢＭＩ）作为一类先进复合材料基体，凭
借耐高温、抗辐射、耐湿热和低吸湿率等优点，在与同
类树脂的竞争中脱颖而出，应用于航空航天飞行器主 承力结构的加工＿１伽。但是，由双马树脂单体分子高度
对称的分子结构，引起的溶解性较差、预聚体粘度过高
的缺陷，导致了该树脂复合材料性能不稳定、成型困难 及加工成本高等不足，限制了其低成本、大规模的应
用，利用ＲＴＭ成型工艺实现双马树脂低成本加工已
成为研究热点 。］。本文设计并合成了叔丁基改性双 马树脂３，３，－二叔丁基一４，４＇－二苯甲烷双马来酰亚胺
（ＢＢＤＭ）树脂，旨在提高树脂单体的溶解性、降低预聚
体粘度，实现其利用低成本的ＲＴＭ成型工艺加工。 在４，４＇－二苯甲烷双马来酰亚胺（ＢＤＭ）分子结构
中引入的叔丁基能够降低原有分子的结晶性，提高分
子链的空问位阻，使得形成的聚合物分子链在熔融流
二苯醚双马来酰亚胺树脂
二苯醚双马来酰亚胺树脂
摘要：
1.简介二苯醚双马来酰亚胺树脂
2.特性与应用领域
3.制备与工艺
4.市场前景与挑战
5.总结
正文：
一、简介二苯醚双马来酰亚胺树脂
二苯醚双马来酰亚胺树脂（DBME）是一种高性能的复合材料，具有出色的耐热性、耐腐蚀性和高强度。其主要由二苯醚、双马来酰亚胺单体经过聚合反应而成，广泛应用于航空航天、国防、电子、化工等领域。
二、特性与应用领域
1.耐热性：二苯醚双马来酰亚胺树脂在高温环境下具有优异的稳定性，能承受长时间的高温作用，不易分解。
2.耐腐蚀性：DBME具有良好的抗腐蚀性能，能在腐蚀性介质中保持稳定，适用于化工设备和建筑材料等领域。
3.高强度：DBME具有较高的力学强度，可用于制作航空航天、国防等高强度结构件。
4.应用领域：二苯醚双马来酰亚胺树脂已广泛应用于航空航天、国防、电子、化工、交通运输等领域。 三、制备与工艺
1.制备：二苯醚双马来酰亚胺树脂的制备主要采用聚合反应，将二苯醚和双马来酰亚胺单体在催化剂的作用下进行聚合。
2.工艺：制备过程包括预处理、聚合、固化、后处理等步骤。其中，预处理包括原料的干燥、粉碎和筛选；聚合过程中，催化剂的选用和反应条件对树脂性能具有重要影响；固化是将树脂转化为三维网络结构，提高其力学性能；后处理包括打磨、钻孔、切割等，以满足不同应用领域的需求。
四、市场前景与挑战
1.市场前景：随着科学技术的不断发展，对高性能复合材料的需求不断增加，二苯醚双马来酰亚胺树脂在航空航天、国防等领域的应用前景广阔。
2.挑战：制备过程中，催化剂的选择和反应条件控制对树脂性能至关重要；此外，降低生产成本、提高生产效率以及环保要求也对行业发展带来挑战。
五、总结
二苯醚双马来酰亚胺树脂作为一种高性能复合材料，具有优异的耐热性、耐腐蚀性和高强度，广泛应用于航空航天、国防、电子、化工等领域。制备过程中，催化剂的选择和反应条件控制对树脂性能至关重要。随着市场需求的增长，行业面临着降低生产成本、提高生产效率和环保等方面的挑战。
双马来酰亚胺树脂固化反应
双马来酰亚胺树脂固化反应
双马来酰亚胺树脂的固化反应实际上就是树脂基体中的活泼双键打开发生体型交联的过程。这种固化反应受温度影响，升温速率低时，高温固化反应平缓，没有明显的最大反应速度，高温峰只是一个弥散的肩峰；而升温速率高时，高温固化反应的速度相对加快，高温峰变大，形成了固化双峰。
另外，改性双马来酰亚胺树脂的固化反应具有多种不同的活泼双键，因此树脂具有高温和低温两种固化交联反应。低温时固化反应速度较慢，若升温速率低，则固化时间长，交联点逐渐增加，体系粘度缓慢升高，交联反应进行较完全，但相对完全的低温固化反应导致体系交联点多，粘度大，在高温时交联的空间位阻增大，链段运动能力减小，因此高温固化反应的速率相对较小。
此外，通过傅里叶红外光谱分析和差示扫描量热分析发现，双马来酰亚胺改性酚醛氰酸酯树脂体系主要发生的共聚反应生成了嘧啶和吡啶结构。并且在酚醛氰酸酯和双马来酰亚胺质量比为6:4时反应最为充分。此时改性体系的表观活化能Ea为80.96KJ/mol，频率因子A为4.0×107S-1，反应级数n为0.927。
综上所述，双马来酰亚胺树脂的固化反应受温度和升温速率的影响较大。同时，双马来酰亚胺改性酚醛氰酸酯树脂体系主要发生共聚反应生成嘧啶和吡啶结构。如需更多关于双马来酰亚胺树脂固化反应的信息，建议咨询化学领域专业人士或查阅相关科研文献。
新型双马来酰亚胺单体的制备与表征
新型双马来酰亚胺单体的制备与表征
1.绪论
1.1 双马来酰亚胺（BMI）树脂介绍[1-2]
双马来酰亚胺(BMI)是一类具有马来酰亚胺为双活性端基的化合物，在加热或催化剂作用下可以交联固化其结构式为：
图1
二十世纪六十年代末，法国罗纳-普朗克公司率先研制出了牌号为M-33 BMI树脂及其复合材料，很快实现了其商品化。从此拉开了制备BMI单体并合成BMI树脂的序幕
双马来酰亚胺树脂具有良好的耐热性，优异的机械性能，耐潮湿、耐化学品、耐宇宙射线，而且加工性能良好，成型工艺灵活，原材料来源广泛、成本低廉，是一类理想的先进复合材料基体树脂，有与环氧树脂相近的流动性和可模塑性，可用与环氧树脂类同的一般方法进行加工成型，克服了环氧树脂耐热性相对较低的缺点，因此，近二十年来得到迅速发展和广泛应用。双马来酰亚胺树脂(BMI)以其优异的耐热性、电绝缘性、透波性、耐辐射、阻燃性，良好的力学性能和尺寸稳定性，成型工艺类似于环氧树脂等特点，被广泛应用于航空、航天、机械、电子等工业领域中，先进复合材料的树脂基体、耐高温绝缘材料和胶粘剂等。但是，一般通用的双马来酰亚胺树脂的熔点较高，需高温固化，而且固化产物交联密度较高，脆性较大，限制了其进一步应用。因此，需要对其进行改性。近年来，人们对双马改性的重点主要体现在合成新型的双马来酰亚胺，改善工艺性和提高韧性上，也可将其用作功能材料以扩大应用范围。
1.2 双马来酰亚胺树脂的合成[3-4]
早在1948年，美国人Searle就获得了BMl合成专利。此后，Searle在改进合成方法的
基础上合成了各种不同结构和性能的BMI单体。一般来说，BMI单体的合成路线为：首先，2mol马来酸酐与lmol_二元胺反应生成双马来酰亚胺酸；然后，双马来酰亚胺酸再脱水环化生成BMI单体。选用不同的结构的二胺和马来酸酐，并采用适当的反应条件、工艺配方， 提纯及分离方法等可以获得不同结构与不同性能的BMI单体，其反应方程式如下：
双酚a二苯醚型双马来酰亚胺树脂
双酚a二苯醚型双马来酰亚胺树脂
双酚A二苯醚型双马来酰亚胺树脂是一种广泛应用于化学工业和材料领域的重要材料。它具有很高的热稳定性、机械强度和耐腐蚀性能，并且可通过调整配方进行多种功能的定制。
首先，双酚A二苯醚型双马来酰亚胺树脂具有出色的热稳定性。它能够在高温环境下保持稳定的性能，不易分解或失去物理性能，在一定程度上改善了材料的可靠性和使用寿命。这使得它在诸如汽车发动机和电子器件等高温条件下的应用中备受青睐。
其次，这种树脂具有优异的机械强度。它的高分子结构赋予了它出色的强度和刚性，能够承受较大的力学应力而不容易变形或破裂。因此，它广泛应用于机械制造领域，如汽车零部件、飞机构件和工业设备等。
除此之外，双酚A二苯醚型双马来酰亚胺树脂还具有优异的耐腐蚀性能。它能够抵御酸、碱、溶剂等多种腐蚀介质的侵蚀，从而保持材料的完整性和长期稳定性。这使得它被广泛应用于化工设备、管道和储罐等领域，以确保设备的安全运行和延长使用寿命。
此外，双酚A二苯醚型双马来酰亚胺树脂具有很好的可调性。通过调整不同的配方比例，可以得到不同的性能和功能。例如，可以增加填料来提高力学强度和刚性，或者添加某些添加剂来提高其导热性能或电绝缘性能。这为材料的多样化应用提供了广阔的空间。 总之，双酚A二苯醚型双马来酰亚胺树脂是一种在化学工业和材料领域中应用广泛的重要材料。它的高热稳定性、优异的机械强度、耐腐蚀性能以及可调性使得它在众多应用领域中具有巨大的潜力和优势。因此，持续的研究和开发对于推动其应用和进一步拓展其应用领域至关重要。
双马来酰亚胺树脂的常用合成方法
双马来酰亚胺树脂的常用合成方法
嘿，朋友们！今天咱来聊聊双马来酰亚胺树脂的常用合成方法。这玩意儿可神奇了，就像变魔术一样能变出各种奇妙的材料呢！
先来说说一种常见的方法，就好比是搭积木，把各种小分子原料一块一块地拼起来。通过特定的化学反应，让它们相互连接，逐渐形成双马来酰亚胺树脂。你说这像不像盖房子，一砖一瓦地建起来，最后就成了坚固的大厦呀！
还有一种方法呢，就像是厨师做菜，要掌握好各种调料的比例和火候。在合适的条件下，让不同的成分融合在一起，产生奇妙的变化，最终得到我们想要的双马来酰亚胺树脂。这可真是个精细活儿，稍有不慎可能就前功尽弃啦！
另外啊，有一种合成方法就如同走迷宫，要找到正确的路径才能顺利到达终点。科研人员们得不断尝试、探索，才能找到最合适的反应条件和步骤，成功合成出高质量的双马来酰亚胺树脂。这得多考验耐心和智慧呀！
在实际操作中，可不能马虎哦！就像开车一样，得时刻保持专注，稍有偏差可能就跑偏啦。每一个细节都至关重要，温度啦、压力啦、反应时间啦，都得拿捏得恰到好处。不然，怎么能得到理想的成果呢？ 想想看，如果合成方法不对，那不就像是做饭盐放多了或者火候没掌握好，做出来的菜不好吃一样嘛！那可不行，咱得精益求精，力求做到最好呀！
而且哦，不同的合成方法还有各自的优缺点呢！有的可能效率高，但成本也高；有的可能比较简单，但产品质量可能稍微逊色一些。这就得根据实际需求来选择啦，就像买衣服，得挑适合自己的呀！
咱再说说这个双马来酰亚胺树脂的应用，那可广泛了去了。从航空航天到电子设备，从汽车制造到日常用品，都有它的身影呢！这可都是这些合成方法的功劳呀！
所以说呀，了解双马来酰亚胺树脂的常用合成方法可太重要啦！这不仅能让我们更好地利用它，还能推动科技的发展和进步呢！咱可不能小瞧了这些看似普通的合成方法，它们背后可是凝聚着无数科研人员的智慧和汗水呀！大家说是不是呢？总之，就是这么回事儿，双马来酰亚胺树脂的常用合成方法，真的很有意思，也很有意义呢！
二苯醚双马来酰亚胺树脂 2
二苯醚双马来酰亚胺树脂
摘要：
1.二苯醚双马来酰亚胺树脂的概述
2.二苯醚双马来酰亚胺树脂的性质和特点
3.二苯醚双马来酰亚胺树脂的应用领域
4.二苯醚双马来酰亚胺树脂的发展前景
正文：
二苯醚双马来酰亚胺树脂是一种高性能的聚合物材料，它是通过二苯醚和双马来酰亚胺这两种原料经过聚合反应制成的。这种树脂具有很多优良的性质和特点，使得它在许多领域都有着广泛的应用。
首先，二苯醚双马来酰亚胺树脂具有优异的热稳定性和化学稳定性。在高温和高压的环境下，这种树脂仍然能够保持其原有的物理和化学性质，不易发生分解和变质。这种性质使得它非常适合用于制造高温环境下的电子元器件和设备。
其次，二苯醚双马来酰亚胺树脂具有出色的机械性能和电绝缘性能。它的硬度高，耐磨性好，同时电绝缘性能也非常优秀。这些性质使得它广泛应用于航空航天、汽车电子、新能源等领域。
此外，二苯醚双马来酰亚胺树脂还具有良好的耐酸碱性和耐水解性。这使得它可以用于制造化工设备和部件，如泵、阀门、管道等。
在环保方面，二苯醚双马来酰亚胺树脂也表现出了良好的性能。它的生产过程环保，且在使用过程中不会产生有害物质，因此被认为是一种绿色环保的材料。
未来，随着科技的发展和环保要求的提高，二苯醚双马来酰亚胺树脂的发展前景广阔。
