火焰钎焊教程
还原焰由于内焰较长，温度较柔和，加热面积较大， 内焰中乙炔未完全燃烧，具有一 氧化碳和氢气，对 金属表面能起一定的还原和保护作用，故较适合于 钎焊.在一般情况下，钎焊火焰规定采用中性焰、还 原焰（微碳化焰）.
还原焰实际上范围很宽广，可以根据工件情况选 定火焰的长度和功率.还原焰在加热时，有时会出现 结碳的情况，这主要是由于火焰和焊枪与工件的距 离不 相适应，工件深入内焰的缘故，在火焰不变的 情况下，只要适当拉大距离，这种现象即可消除。
四、钎焊接头的质量要求.
根据钎焊的特点，理想的钎焊接头应达到钎料分布 均匀、填满接头缝隙，并与焊 件表面牢固结合在一 起，内、外表面缝口呈一定的 R 状，焊接部位无堵 塞、虚焊、漏 焊、气孔、焊瘤等现象。示例见图 4.
钎焊接头质量的影响因素. 钎料、钎剂的影响. 针对一定的母材,应选择相应的钎料和钎剂,如果 选用不当,就会影响其润湿性和流动性最终不能获得 满意的钎焊接头.应该看到润湿性是钎料配用一定的 钎剂在一定的母材上表现出来的铺展能力,是三者相 结合条件下的一项主要工艺性指标
总的趋势是其液体部分的熔化温度逐渐升高,间隙越 小,其作用越明显,这也是接头间隙不能过小的原因.间 隙太小，会影响钎料的深入与润湿，达不到全部焊 合；间隙大， 不但浪费钎料，而且会降低钎焊接头强度。 一般来说,间隙在 0.05~0.20mm 较好,实际上这也与加 工、装配、焊接等方面有关。
在条件允许时应取其下限。 另外,应该看到管子结合表面的划痕、凹凸 不平、毛刺等都会影响接头的间隙,应予避免和清除。
二、钎料和钎剂。
工件材料(母材) 常用的为紫铜、黄铜、钢、不锈钢，其中黄铜为 H62。 钎料: 铜—锌钎料（S224（BCu62Zn紫铜与钢） 铜—磷钎料（Harris0 紫铜与紫铜） 银—铜—磷钎料 银—铜—锌钎料 银—铜—锌—镉钎料 银—铜—锌—锡钎料
钎剂 (焊剂) 钎剂的作用是清除工件表面的氧化物及其他杂质 (包括加热前、后),改善钎料流入间隙的性能,保护钎 料及焊件不被氧化,因此钎剂对钎焊质量影响很大。 目前常用的有： L88、FB102、硼砂、自钎剂钎料,钎剂的组成主要 有: 磷(P)、硼(B)的化合物、氟(F)的化合物、氯(Cl)的 化合物。
当内焰与焰心接近至发出噪声前的临界状态称为 中性焰，内焰较中性焰时长，为还原焰或碳化焰. 氧—乙炔火焰的温度，其最高温度，氧化焰为 3100~3300℃，中性焰为~3150℃，还原 焰为 2700~3000℃，每一种火焰从长度方向上看在内焰前 部近三分之一处温度最高，从横向断面看，中心温 度最高。
1. 对铜管内壁充氮保护。
和对因火焰、温度易损件的保护.铜管在 钎焊的加热过程中极易氧化,特别是管子内壁生 成的氧化皮,在制冷系统的运行过程中造成脏堵. 经试验,采用氮气保护,完全可以防止氧化,所以为 了有效的保护管子内壁,避免管壁氧化,建议所有 制冷系统的铜管焊接 ，有条件的尽量通氮气保 护,氮气的压力在（0.05~0.10）MPa ,氮气流量约 为 4~5L/min.
应用
铜—锌钎料即平时所称的黄铜钎料,适用于铜、钢、 不锈钢,配用焊剂为 L88 或硼砂, 建议采用钎料为 H62、丝 221。 铜—磷钎料属于自钎剂钎料,在钎焊铜时,以磷作为 钎剂,不需使用其它钎剂，在钎焊黄铜时一般需配用 L88 或硼砂,该钎料的特点是性脆.铜—磷钎料不能用 于黑色金属,因为磷与铁易生成脆性化合物导致焊缝 开裂.
钎焊的分类
钎焊根据加热方法可分为：
火焰钎焊、高频(感应)钎焊、盐浴钎焊、炉钎 焊(一般)、真空(炉)钎焊、气体保护(炉)钎焊、烙 铁钎焊…….
钎焊根据所用的钎料不同分为： 铜钎焊、银 钎焊、铝钎焊、锡钎焊……. 钎焊根据钎料的熔化温度分为: 软钎焊（Soldering)：所用钎料的熔点低于 450℃。 硬钎焊(Brazing)：所用钎料的熔点高于 450℃。
钎焊教程
总则
工人上岗前都要经过培训,按照工种和等级的标准,达 到所要求的应知、应会,经考试合 格取得相应的上岗证或资格证书. 具体对钎焊工来说,经过培训,要熟悉钎焊的基本原理 和操作要领,能严格按照《钎焊工 艺标准》进行操作,基本防止钎焊接头出现虚焊、漏 焊及过热氧化等现象,保证钎焊接头质量的稳定性、 可靠性。
另外火焰的温度还与混合气体的喷射速度（流量 或称功率）有关，喷射速度大，则火焰温度越高。 根据钎焊的特点，为了对焊接部位能均匀加热，火 焰与工件之间需要有一定距离，加热范围越大，距 离一般越远，由此来看.
氧化焰因氧气过剩，会使金属氧化，产生氧化物， 故在钎焊中禁止使用 ；中性焰由于内焰较短，外焰 有一定氧化性，虽然其最高温度较高，但在钎焊时 最高温度部分并不处于加热部位，热量亦未能充分 利用，故钎焊时一般也不采用.
一、钎焊定义
钎焊是把需要连接的材料－母材加热到适当的温 度(焊接温度)，并使填充材料(钎料、 焊料)熔化，利 用毛细管作用使液态钎料填充固态母材之间的间隙， 经钎料在母材表面的渗 透、扩散和相互作用，然后 冷却、凝固，从而形成冶金结合的一种连接方法。
钎焊与焊接(熔焊)的区别。
熔焊是集中加热,钎焊是均匀加热。 熔焊时母材熔化,钎焊时母材不熔化(钎焊温度低于 母材熔化温度至少40~50o)。 熔焊的填充材料基本上与母材相同或相近,钎焊的填 充材料与母材不同。 两者焊缝结构不同。 熔焊是不可拆卸连接,钎焊是借助加热时为可拆卸连 接。
管子插入深度的影响 由水在一定间隙的两块玻璃之间的流动情况可以 看到,不是理想的等速前进,往往是不规则的,边缘部分 较快,再加上间隙的不均匀,表面状态的不一致,最终导 致钎焊接头焊缝的不致密,插入深度越大,路程越长,不 致密程度愈严重.
另外钎焊接头作为一种搭接接头,按照等强度设 计的要求,必须保证一定的深度. 管子的插入深度在实际生产中常取母材厚度的 2~3倍，对于薄壁件可取磷钎料基础上添加银,改善 钎料的强度,降低脆性,提高韧性. 用途基本同铜—磷钎料.只是当含银量为 15%时,应配 用钎剂 FB102. 基于上述情况并考虑到成本,建议采用 2%Ag 的银— 铜—磷钎料. （美国的空调厂家基本都在使用含银的钎料)
银—铜—锌钎料即平时所称的银钎料,均可用于铜、 黄铜、钢、不锈钢.一般情况下可配用 FB102 钎剂, 银—铜—锌钎料当含 65%Ag 时熔点最低,随着含银量 下降,其熔点随之上升.由于银是贵重金属,价格较高, 为了降低钎料的含银量,又使其有较低的熔点,一般在 钎料中添加锡、镉等元素.
如水和玻璃,反之,则 α>90°,如油、水银和玻璃.不同 的液体对特定的固体表面α 愈小,我们称为润湿性愈 好,. 在钎焊过程中,润湿性愈好,表现为流动性愈好,润湿性 与流动性是一致的.希望α<20°.
毛细管作用
如果将玻璃管插入水槽中时(见图 2 A),管中的液体受到一个 向上的力,随着管子内径的变小,液体的爬升高度相应增大, 这一现象是钎焊中所称的毛细管作用.反之,如果将玻璃管插 入水银槽中时(见图2 B),管中的液体由于受到一个向下的力, 液面将会下降.这种情况是毛细管作用的另一种表现,在钎焊 中是不希望的。
六、钎焊及其操作要领
其中尚须注意这样几个问题：氮气从进口到焊接部 位有一定的距离,氮气从充入至到达焊接部位有一定的时间, 焊接应在氮气到达焊接部位后进行。焊接完成后,应在焊接 接头适当冷却后(约低于 300℃)再取消氮气. 氮气比空气轻, 在某些特殊情况下,应考虑和利用这一特点.
2.隔离措施： 有些元器件的组成部分在接触火焰或温度过高易 损坏,所以在焊接时,对 这些部分要进行保护.对于接 触火焰容易损坏的部分,应采用石棉板等遮挡的办法 进行隔离,或者调正火焰的方向,避开有关部位.对于 因温度过高容易损坏的部分应采取降温保护措施,如 包湿毛巾、淋水、浸入水中、灌水等.
钎焊定义和分类
润湿性. 当少量液体处在空气中时,由于液体表面分子 受到各向相同的表面张力,液体向内收缩成球 状—液滴. 当少量液体处在某种固体表面时,由于固体分 子与液体分子之间的表面张力不同于液体分 子之间的表面张力,此时液体会表现出不同的形 状,我们称它为该种液体对该种固体表面的润 湿性.当固—液之间的表面张力大于液体本身 的表面张力时,α<90°(见图 1),
温度的影响 当钎料为液态时,由于随着温度上升,其自身的表 面张力下降,与母材间润湿越好,铺展面积也就越大,但 是温度过高,会导致母材晶粒过分长大,形成过热、过 烧等问题,材质变脆,容易断裂,同时容易造成钎料的过 分流失,不易填满焊缝。
温度过低,除了易产生未焊透外,还 会产生难以查出的虚焊.故钎焊温度一般常取为钎料 液相线以上约 20~40℃.
对于有特殊要求的接头,设计应进行必要的计算,生产 中根据情况采取一定措施.
钎焊金属
钎料
间隙
抗剪强度
五、焊接前的准备工作
阅读和消化图纸、工艺,明确加工要求. 按图纸、工艺验收有关的零部件. 检查管子间的间隙和插入深度,如发现异常,应按图纸 复验,查明原因,交检验部门处理. 检查管子接头处是否清洁,应无油污和氧化物,一般情 况下,若有氧化物,用砂纸打磨处理 若有油污,用易挥发的有机溶剂(三氯乙烯、汽油……) 清洗. 按工件材料(母材)选用钎料、钎剂.
添加锡的钎料,在实际使用中发现其润湿性略有下降, 至于添加镉的钎料,对钎料熔点的降低效果明显,但镉 对人体健康的危害较大,易患骨质疏松症.使用含镉钎 料,必须加强工作场地的通风,当采用低熔点的银— 铜—锌—镉钎料时,需改用 FB101 钎剂.
综合工艺性和成本,建议采 用如下焊料: BAg25CuZn、 BAg30CuZnSn、TS-35Z、 TS-45Z……
三、焊接火焰
气体:
常用燃烧气体有乙炔、丙烷(或液化石油气多种 烷的混合物) 常用助燃气体为氧气.
焊接火焰. 当采用氧气和乙炔为焊接用气时,氧—乙炔火焰 可以分为三种:氧化焰、中性焰、还原焰(或称碳化 焰).
钎焊作业指导(中文)
＜ 目
1.器具的点检 2.焊枪操作 3.火力调整 Ｐ1 Ｐ4 Ｐ5 6.应用钎焊 7.钎焊结果确认 8.制造现场的钎焊 9.钎焊不良和原因 Ｐ21 Ｐ28 Ｐ29 Ｐ32
录 ＞
4.实际技巧理论 Ｐ6 5.基础的钎焊 （火焰向下） Ｐ20
10.钎焊的 正・快・美 Ｐ36 快
为什么要这样？ 因为异物粘附，会导致针孔
钎焊作业前应确认的5 钎焊作业前应确认的5个钎焊条件
1. 2. 3. 4. 5. 间隙的确认 母材表面的清洁确认 接口形状的确认 钎焊方式选择确认 焊剂的选择确认
各种金属所适合的焊材
2.焊枪的操作 2.焊枪的操作
焊枪的拿握方法
用右手第3·4·5根手指和手的掌 心，轻轻地握住 用右手第1·2手指夹住氧气阀门
从焊棒的头部开始 从焊棒的中间开始
好
不好
焊棒的中间部位碰到母材时，一次会熔化很大量 ・焊材只停留在表面，不渗透 ・空气不容易出来，易导致气泡
钎焊时的5 钎焊时的5个要点 ④火焰和焊棒的角度
火焰角度比预热时的角度稍微往上提一些。焊棒和火焰的角度约９０° 火焰角度比预热时的角度稍微往上提一些。焊棒和火焰的角度约９０° ９０
阀门操作
用右手第1·2手指打开关闭氧气 用阀门 用左手第1·2手指打开关闭霞普 气阀门
3.火力调整 3.火力调整
点 火
霞普气阀门转动1/4圈 打开氧气阀门1/2圈 用点火枪在喷火口处点火
火力调整
调整的基准 ·火焰芯长30～40㎜ ·将火焰长度调整至与母材一致
4.实际技巧理论 4.实际技巧理论 -1
-2. 室外机连接配管钎焊 要点
配管由于生产线的震动，插好的配管 容易脱开，所以钎焊前要确认 按火焰向上・火焰向下・水平方向的 基础钎焊操作顺序来作业 按插入侧→承受侧→钎焊的地 方的顺序来预热 Φ12.7以上的配管，用焊枪对上 下中外的配管来均匀加热 添加焊材时，焊枪与配管成水平方 向，使焊材均匀渗透 大型室外机 小型室外机
火焰钎焊安全操作规程
火焰钎焊安全操作规程
火焰钎焊是一种常用的金属加工方法，它可以将两个金属件或部件通过熔化金属并填补空隙的方式进行连接。
虽然这种方法相对简单，但是如果不遵守安全操作规程，就会对人身安全和生产造成严重的威胁。
因此，在进行火焰钎焊之前，必须遵守以下的安全操作规程：
1. 确保工作区域安全
在进行火焰钎焊之前，必须清理工作区域，以防止火花和烟尘对周围环境和人员造成危害。
另外，在工作区域周围设置防护设备，例如防火毯和灭火器等，以确保在出现火灾时能够及时进行处理。
2. 使用合适的安全装备
在进行火焰钎焊时，必须戴上适当的防护装备，例如防护眼镜、手套、防火服等。
这些装备可以有效地保护工作人员免受高温和火花的伤害。
3. 确保钎焊设备的安全
在使用钎焊设备之前，必须进行检查和维护，以确保设备的安全性能。
另外，在使用钎焊设备时，必须按照操作手册上的指示进行操作，以避免设备故障和事故的发生。
4. 遵守操作规程
在进行火焰钎焊时，必须遵守操作规程，例如控制焊接温度、保持适当的距离等。
另外，在使用气体瓶时，必须确保瓶身稳固，并避免瓶身受到撞击或倾斜，以免发生爆炸。
5. 确保良好的通风
在进行火焰钎焊时，必须确保良好的通风，以避免有害气体和烟尘对人体造成危害。
在钎焊结束后，必须及时清理工作区域和设备，以确保工作区域的卫生和安全。
火焰钎焊是一种常用的金属加工方法，但是如果不遵守安全操作规程，就会对人身安全和生产造成严重的威胁。
因此，在进行火焰钎焊之前，必须遵守以上的安全操作规程，以确保钎焊过程的安全和顺利进行。
不锈钢火焰钎焊规范
不锈钢火焰钎焊规范
不锈钢火焰钎焊是一种常见的钎焊方法，用于连接不锈钢材料。
1.材料准备：
使用符合标准的不锈钢材料，确保其质量和成分符合要求。
清洁焊接表面，去除杂质、油污和氧化物，以保证焊接质量。
2.设备准备：
使用符合安全标准的焊接设备和工具。
确保焊接设备的正常运行和维护，以确保焊接过程的稳定性和安全性。
3.焊接操作：
根据设计要求和相关标准，选择合适的焊接方法和工艺参数。
控制焊接温度和时间，避免过热或过短的焊接时间，以确保焊缝质量。
选择合适的焊接材料和填充金属，确保焊接强度和耐腐蚀性。
4.焊后处理：
对焊缝进行清理和抛光，以确保表面光滑和无划伤。
检查焊缝的质量，包括焊缝的密实性、无气孔、裂纹和缺陷等。
进行必要的后续处理，如除去残余的焊接材料和清洗焊接部位。
浅谈换位导线火焰钎焊操作
浅谈换位导线火焰钎焊操作1 牵引变压器引线焊接概述变压器的引线连接是指绕组出头与引线之间的连接或绕组出头之间的连接。
长期以来，引线连接大部分都采用氧乙炔钎焊。
变压器绕组中高压电压高，低压电流大，而且工作于高速运行的机车上，震动剧烈，这就对引线连接的电气性能和机械性能提出了很高的要求。
目前采用的引线连接方式多为氧-乙炔中性火焰焊接，具有可靠性高、机械强度好等特点。
它是利用氧炔焰产生的高温将磷铜（银钎）焊条熔化钎焊于导线之间，从而将两连接体结合。
本文作者将依据现场操作情况结合火焰钎焊理论主要针对引线焊接工艺过程中必须注意的一些关键操作要领进行分析阐述，将探索到的优异方法和待解决问题进行呈现，探讨解决存在问题。
2 引线焊接前去除漆膜2.1 去漆前对换位导线的整理首先要做的就是分线，就是将换位导线逐根分开，彼此间间隔约8mm。
如果换位导线是由多组并绕的，那么分线时就要注意将每股导线相互错开，从侧向看相邻两组应在彼此的间隙中，如此在用火焰去漆时可以让火焰穿透各股导线之间的间隙，全面覆盖导线表面，使导线升温快速且均匀。
2.2 氧-乙炔火焰去漆当对换位导线进行整理好后就要对其进行灼烧去漆。
氧-乙炔火焰性质对去漆有很大关系，其性质及火焰大小对去漆的效果对照见表1：生产中选择中性大火焰来去除漆膜较为合适。
选择好火焰后就可以对换位导线的漆膜进行烧除了，其操作要领是：（1）调节好适当的火焰；（2）烧漆的时候注意火焰方向是向着绕组出头方向，切不可对着绕组方向，否则绕组绝缘极易被损坏；（3）烧漆膜的时候因为各股导线离火焰的距离不一样，升温的速度就不一样，为了导线能均匀受热升温，应按一定的规律移动火焰；（4）要特别注意的是去漆温度，要求加热温度不得超过700℃，因手工氧乙炔火焰没有温控装置，只能靠人工控制，经过一段时间的测温试验，当导线出现暗红转红亮时温度约在700℃。
2.3 换位导线冷却2.3.1 冷却前准备。
在烧除绝缘漆膜前要先配置好酒精水溶液作为冷却液，还要准备好用于吸取冷却液进行导线冷却的纸，按300×300mm2的尺寸进行折叠到合适厚度。
钎焊操作规程
钎焊操作规程
《钎焊操作规程》
一、概述
钎焊是一种金属连接工艺，通过在金属表面加热的同时在金属之间填充合金材料，形成一种牢固的连接。
钎焊操作规程是对钎焊过程进行规范和标准化，以确保钎焊质量和安全。
二、操作流程
1. 准备工作：清理焊接表面，检查焊接材料和工具的完整性和可用性。
2. 安装工件：将需要焊接的材料进行正确的定位和固定，使得钎焊过程中不会发生移动或偏移。
3. 热处理：使用火焰或电加热器对焊接区域进行预热，以保证钎焊合金能够充分渗透并形成牢固的连接。
4. 钎焊操作：在预热后，开始向焊缝区域加入钎焊合金，使其充分融化并和基材进行结合。
5. 冷却处理：在钎焊完成后，对焊缝区域进行冷却处理，以确保焊接区域的组织结构和性能。
同时对焊接区域进行清理和除渣。
三、安全注意事项
1. 操作人员必须穿戴防护装备，包括耐高温手套、防护面罩等。
2. 在钎焊过程中必须确保通风设备正常，以防止有害气体的积聚和危险性物质的释放。
3. 操作人员需要接受相关的钎焊操作培训，熟悉操作规程和设备操作方法。
四、质量控制
1. 钎焊后需要进行外观检查，确保焊接区域表面平整、无裂纹和气孔，并且焊缝与基材结合牢固。
2. 对钎焊后的焊接区域进行金相组织检查，以确认焊缝的内部结构和性能是否符合相关标准要求。
通过遵守《钎焊操作规程》，可以有效地提高钎焊工艺质量和安全性，确保金属连接的牢固性和可靠性。

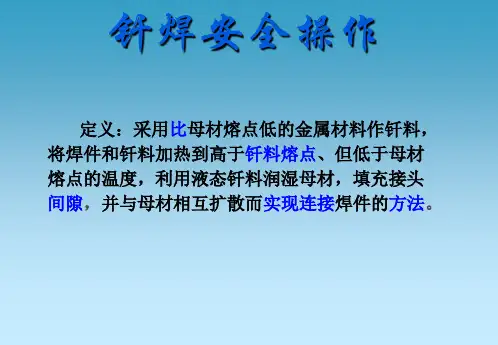

钎焊安全操作
3、浸渍钎焊
（盐浴及金属浴，适合于大批量生产）
4、波峰钎焊
（金属浴钎焊的一种变种，主要用于钎焊印刷电路板）
单面波峰钎焊
5、电阻钎焊
（加热极快，生产率高）
6、感应钎焊
（加热迅速，氧化少，主要钎焊比较小的工件）
7、炉中钎焊
（整体加热，变形小，适合于批量生产）
真空钎焊系统
铝钎焊炉
8、其它钎焊形式：
◆夹具及其他辅助装置 · 夹具：不能干涉焊炬火焰的正常移动和接合面的均匀加热。
◆ 回火防止装置：一个阀门，防止由于设备、操作人员误操作等原因使焊炬火焰进入到焊炬或软管中 形成回火。有机械式和水压式。装在软管和焊炬之间或软管和调压器之间。
◆其他辅助装置
· 软管：颜色代码，以防止接错氧气和燃气。所有的燃气（乙炔）软管都涂成红色并被连接到左丝接口 上，氧气或空气软管是绿色或黑色并接到右丝接口上。另外左丝螺母上开了一圈沟槽以作为标识。 ◆其他辅助工装：喷嘴清理器、节气装置、点火器、护目镜、手套和工作服等。
①钎剂选用不当引起去 膜不完善，钎剂活性差， 熔点不合适； ①选用合适的钎剂； ②保证足够的钎料用量； 部分间隙 ②钎料用量不够； 未填满 ③接头间隙太大或太小 ③选定和保持准确的间隙； ； ④仔细清除毛刺 ④毛刺向上卷起，妨碍 钎料填缝 ①钎剂活性差或填缝能 钎缝一端 力差； 未填满和 ②钎料用量不足或填缝 形成圆角 能力差； ③加热不均匀 ①钎焊温度过高 ②钎焊时间过长； 钎料流失 ③钎料与母材发生化学 反应 ①选用合适的钎剂和钎料； ②增加钎料用量； ③控制加热方法和加热均匀
2、按反应特点分：
毛细钎焊 大间隙钎焊 反应钎焊
3、按热源分：
钎焊方法通常是以所应用的热源来命名的 。按热源 分类的钎焊方法见：GB/T5185-1985。
钎焊焊接方法
钎焊焊接方法
1.清洁准备工作：在钎焊前，应先清洁和除油处理母材，并检查有无瑕疵和裂纹。
2.加热母材：将母材加热至钎剂的融点以上，并用火焰均匀加热母材的表面。
在加热过程中，要注意控制火焰的大小和位置，避免产生明显的畸变或烧伤。
3.加钎剂：将熔化的钎剂均匀地涂抹在母材表面上。
在制备钎焊连接前，应注意控制钎剂的量和涂布位置。
4.焊接工作：在把钎焊连接放置在设计位置之前，应均匀地施压，使钎剂在母材表面分布均匀。
然后，在加热和冷却期间注意控制加热和冷却速率和温度，以避免产生裂纹和畸变等问题。
5.消除焊剩及清理：待钎焊连接冷却后，便可以将焊剩涂抹干净。
在必要的情况下，使用适当的清洁剂和工具清理表面。
6.检查焊接质量：经过钎焊后，应检查连接的质量，包括钎剂与母材之间的紧密连接、焊接中的任何变形或瑕疵。
如果有必要，应进行焊接接头的气密性测试或强度测试，以确保焊接质量符合设计标准和要求。
火焰钎焊基础知识
火焰钎焊基础知识１、焊接原理①用焊条来连接两种母材：※使用比母材金属的熔化温度低的金属或是合金材料来连接两种母材。
熔化的焊条不和母材融合一起，而是填充母材与母材之间的空隙，将母材连接在一起。
这时融化的焊条依照毛细管现象渗透。
②熔接方法分类：※硬焊接指的是焊条融化温度点在450℃以上。
※软焊接指的是焊条融化温度点在450℃以下。
③焊条的种类：④焊接的原理：扩散现象：焊条渗透到被焊接的母材里面的现象叫做“扩散”。
※加热可以促进扩散现象。
⑤阻碍扩散的因素：Ａ：母材表面的杂质被焊接的母材表面有金属氧化物、油脂、尘土、以及其余杂质的时侯，焊条不易渗透（扩散）到母材里面。
Ｂ：均匀加热两个母材表面不同温度时、焊条先扩散到温度较高的母材表面，低温的母材不利于扩散。
２、选择焊条的方法①选焊条的时候，首先考虑物品的使用目的、形状・尺寸・组装方法・焊接的程序・数量、还取决于采用软焊接还是硬焊接。
②焊条要求满足以下特性：Ⅰ对母材熔入性好。
Ⅱ有适当的熔化温度和流动性，焊材容易充分地渗入连接管、并且在母材之间有良好的流动（毛细现象）。
Ⅲ熔化状态稳定、不含过多的易蒸发的成分。
Ⅳ焊料流动要流畅，尽量避免分次焊接同一焊口。
Ⅴ尽可能减小母材与焊料之间的电位差。
Ⅵ使用能够满足连接管的机械、物质性能要求的焊材。
Ⅶ焊接金・银・工艺品的时候，焊条颜色应与母材是一样的。
３、助焊剂的作用和种类②助焊剂的作用和性质Ⅰ除去母材金属（铜）的氧化膜，有助于焊料流动。
Ⅱ焊接的同时防止正常金属面（铜管表面）的氧化。
Ⅲ降低焊材的表面应力、有助于焊料对母材的渗透性。
Ⅳ助焊剂使用的温度范围（活性温度范围）应该与焊接温度是一致的。
Ⅴ焊接时间过长时，助焊剂的有效温度范围会扩大，会导致助焊剂炭化，应该尽量避免此种现象出现。
Ⅵ对母材金属的腐蚀作用要求尽量小。
③助焊剂的定义助焊剂的作用：在空气中焊接时，母材金属（铜管）表面多少会有氧化膜，加热时也会有氧化膜加厚的现象。
在〈扩散〉项目里有说明，母材金属（铜管）表面有氧化物时，熔化的焊条不能完全扩散到母材（铜管）里而且不能进行正常的焊接。
火焰钎焊的工艺类别及工艺特点
采用比母材金属熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点，低于母材熔化温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法，叫钎焊。
根据使用钎料的熔点，钎料可分为两种：熔点高于450℃的钎料，叫硬钎料；熔点低于450℃的钎料，叫软钎料。
使用硬钎料进行的钎焊，叫硬钎焊；使用软钎料进行的钎焊，叫软钎焊。
钎焊方法通常以所应用的热源来命名，其作用是依靠热源将焊件加热到必要的温度。
使用可燃气体与氧气(或压缩空气)混合燃烧的火焰进行加热的钎焊，叫火焰钎焊。
火焰钎焊用焊炬，可以是通用的气焊炬，也可以是专用钎焊炬。
专用钎焊炬的特点是火焰比较分散，加热集中程度较低，因而加热比较均匀。
钎焊比较大的焊件或机械化火焰钎焊时，可采用装有多焰喷嘴的专门钎焊炬。
火焰钎焊最常用的火焰是氧乙炔焰。
由于氧乙炔焰温度高，而钎焊温度则低得多，因此，常用火焰的外焰来进行加热，因为该区火焰的温度低而体积大，加热比较均匀。
一股使用中性焰或轻微碳化焰，以防止母材金属和钎料过分氧化。
用黄铜钎料时，为了在钎料表面形成一层氧化锌以防止锌的蒸发，可采用轻微氧化焰。
当加热温度要求不太高时，可以用压缩空气代替氧，这时火焰的温度比较低，适用于钎焊比较小的焊件以及铝和铝合金。
火焰钎焊时，将钎剂溶液预先涂在接头表面上或者预先将钎料棒加热湿润钎剂，再带到加热了的接头表面，钎料可预先安置或手工送进。
钎焊时应先将焊件均匀地加热到钎焊温度，然后再加钎料，否则钎料不能均匀地填满间隙。
对于预置钎料的接头，也应先加热焊件，避免因火焰与钎料直接接触，使其过早熔化。
火焰钎焊的主要优点是设备简单、燃气来源广、灵活性大，所以目前应用很广。
手工火焰钎焊基础知识
02 03
手工火焰钎焊特点
手工火焰钎焊设备简单、操作方便、灵活性强，适用于各种空间位置和 接头形式的工件焊接。但手工火焰钎焊对焊工的操作技能要求较高，焊 接质量不易稳定控制。
手工火焰钎焊应用
手工火焰钎焊广泛应用于制造和修理行业，如制冷设备、仪器仪表、五 金制品等领域的铜管、钢管、铝管等金属管件的焊接。
材料匹配性及影响因素
材料匹配性
指母材与钎料在化学成分、物理性能 和力学性能等方面的相容性。良好的 材料匹配性是实现优质钎焊接头的前 提。
影响因素
包括母材和钎料的成分、组织、表面 状态以及钎焊工艺参数等。这些因素 会影响钎料的润湿性、填缝能力、接 头强度等性能指标。
04 手工火焰钎焊工艺参数与 操作技巧
操作技巧与注意事项
操作前准备
检查设备、气路和工具是否完好，确保工作环境安全无隐 患。
操作过程中注意事项
保持火焰稳定，避免火焰直接烧蚀母材；控制加热速度和 温度，防止钎料流淌或母材熔化；注意观察钎料熔化和润 湿情况，及时调整操作参数。
操作后处理
关闭气源和电源，清理工作现场；对接头进行质量检查， 如有缺陷及时修补；做好设备维护和保养工作。
05 手工火焰钎焊质量检查与 缺陷处理
质量检查内容及方法
外观检查
检查焊缝外观是否平整、均匀， 有无裂纹、气孔、夹渣等缺陷。
尺寸检查
检查焊缝尺寸是否符合设计要求， 包括焊缝宽度、高度、余高等。
无损检测
采用X射线、超声波等无损检测 方法，检查焊缝内部是否存在缺
陷。
常见缺陷类型、原因及预防措施
1 2 3
定期对安全生产管理制度进行 评估和修订，确保其适应性和 有效性。
严格执行安全生产管理制度， 加强安全教育和培训，提高员 工的安全意识和操作技能。
