开题报告-PLC控制自动门的设计
湖北文理学院物理与电子工程学院
2012届本科毕业论文开题报告
论 文 题 目 PLC控制自动门的设计
班 级 0811自动化
姓 名 邓 辉
学 号 ********
指导教师（职称） 雷 文 华
填表日期 年 月 日
说 明
一、论文的开题报告是保证毕业论文质量的一个重要
环节，为规范我院本科毕业论文的开题报告，特印制
此表。
二、学生应阅读的主要文献、资料15种以上，通过调
研和资料搜集，主动与指导教师讨论，在指导教师的
指导下，完成开题报告，开题报告字数应在2500字以
上。
三、开题报告须经院毕业论文指导教师审查，同意后
方可进行论文写作，并将开题报告交指导教师。不合
格者，必须重写。
一、选题的意义和研究现状
1．选题的理论意义、学术价值或实践价值
自动门从理论上理解应该是门的使用观念的延伸，是人们根据需要对门的功
能的提升和完善。所以对自动门的认识应该从人对门功能的要求开始。作为建筑
一部分的门，从最基本的意义上讲，要同时满足隔离外部环境和不妨碍人的通行
这两种要求。因此门体本身应牢固、密封。21世纪的今天，门更加突出了安全
理念，强调了有效性：有效地防范、通行、疏散，同时还突出了建筑艺术的理念，
强调门与建筑以及周围环境整体的协调、和谐。使用自动门，可以节约空调能源、
降低噪音、防风、防尘，同时可以使出口显得庄重高档，因此应用非常广泛。自
动平移门最常见的形式是自动门及门内外的光电开关，当客人走进自动门时，感
应开关感应到人的存在，给控制器一个开门的信号，控制器通过驱动装置将门打
开，当客人通过门之后，在将关闭。由于自动平移门在通电后可以实现无人管理，
既方便又提高了宾馆档次，于是迅速在国内外酒店宾馆得到了广泛应用。
早期自动门控制系统采用继电器逻辑控制，造成安装繁琐、体积大、不稳
定、不易维修等缺点已被逐渐淘汰。PLC是一种专门为在工业环境下应用而设计
的数字运算操作的电子装置。他采用可以编程的存储器，用来在其内部存储执行
逻辑运算、顺序运算、计时、和算数运算等操作指令，并能通过数字式和开关量
的逻辑控制的输入和输出，控制各种类型的机械或生产过程。PLC具有可靠性高，
抗干扰能力强，功能完善，适用性强，系统的设计、建造工作量小，维护方便，
容易改造，体积小，重量轻，能耗低等优点。目前，可编程控制器在机械制造、
石油化工、冶金钢铁、汽车、轻化工等领域的应用都得到了长足的发展。因此运
用PLC控制自动门具有较高的可靠性，维修方便等优点。
本课题的自动门设计运用PLC做控制器能大大提高自动门的稳定性和经济
性，对与整个自动门行业是一次技术革新，提高了自动门的使用率，因此，进行
自动门的PLC控制系统的设计，可以推动自动门行业的发展，扩大PLC在自动门
行业乃至整个自动化行业的应用，具有一定的经济和理论研究价值。
2．与选题相关的研究现状及发展趋势
90年代以来，我国的自动化技术发展很快，技术已经很成熟，并取得了惊
人的成就，自动化技术是自动门设计的重要部分。在人们日常生活中自动门可以
节约空调能源、降低噪音、防尘、防风，同时可以使出入口显得很庄重高档，因
此应用非常广泛，适合于宾馆、酒店、银行、写字楼、医院、商店等场所。
由于门体的重量及体积不同会对自动门驱动传动系统提出不同的要求，所
以自动门又可以分为重型自动门和轻型自动门。
客流量的差异会对自动门的使用产生很大的影响，因此，自动门还可以分
为一般自动门和频繁使用自动门。
自动门根据使用的场合及功能的不同可分为自动平移门、自动平开门、自动
旋转门、自动圆弧门、自动折叠门等，其中平开门用的场合较少，旋转门由于昂
贵而且非常庞大，一般只使用余高档酒店宾馆，自动平移门使用的最广泛，大家
一般所说的自动门、感应门就是指自动平移门，目前市场上流行的平移型自动门
一般是两开，这种门的特点是简单易控，维护方便。
自动门的控制方法有很多，从控制器的不同来说，有继电器控制，即通过按
钮和复杂的接线安装来控制；智能控制器控制，即通过运行现代自动化设备来控
制，它具有稳定性高，安全等优点，因此被很多生产厂商所运用。由于继电器逻
辑控制的自动门系统存在许多缺陷而逐步被智能控制器的自动门所淘汰。
在智能控制器的选折上，自动门的主控制器有微电脑控制器控制和可编程控
制器（PLC）控制，微电脑控制主要有体积小、安装方便等特点，目前有许多厂
家采用此种方式生产自动门，PLC控制的特点是稳定型高、维护方便，目前许多
大型商场的自动门都是有这种方式来控制的。
经过多年发展，自动门行业呈现以下发展趋势：智能化，多功能：今后的还
将进一步提高智能化程度，如自动检测开关门行程位置，自动适应门体阻力的变
化，以始终保持较高的遇障保护灵敏度等。还将增加一些新的功能，如和住宅安
防系统配合使用等；免维护：采取多种措施，减少使用过程中的维护工作；多样
化：将会有各种各样不同外观和功能的产品，满足用户的不同需要；高安全性：
随着用户安全意识的提高，安全性将是用户非常注重的一项指标，也将是一项基
本要求。
3．主要参考文献
[1]李凤阁，佟为明等编著.电气控制与可编程序控制器应用技术[M].北京：机械
工业出版社,2007.
[2]高强,PLC应用技术.—北京：北京邮电大学出版社,1991.
[3]肖青,王忠锋.西门子PLC课程设计指导书，江西理工大学应用科学学院.
[4]杨后川,张瑞,高建设,曾劲松.西门子S7-200PLC应用100例.—北京电子工业
出版社，2009.4
[5]刘洪涛,黄海.PLC应用开发从基础到实践.—北京:电子工业出版社.2007.1
[6]韩权利，赵德申主编.微机控制技术及应用.北京：机械工业出版社，2002. 8
[7]郁汉棋,电气控制与可编程控制器.应用技术.东南大学出版社，1998
[8]张新军,电器控制与PLC技术及应用.源职业技术学院自编讲义，2006
[9]钟肇心,可编程控制器入门教程（SIMATIC S7-200）.广州：华南理工大学出
版社，1998
[10]刘敏,可编程控制器.北京：机械工业出版社，2002
[11]李道霖,电气控制与PLC原理及应用(西门子系列).北京：电子工业出版
社,2005.1
[12]孙平,可编程序控制器原理及应用.北京：高等教育出版社,2003
[13]胡学林,可编程序控制器教程.北京：电子工业出版社,2003
[14]余雷声,电气控制与PLC应用.北京：机械工业出版社,1996
[15]赵明,工厂电气控制设备.北京：机械工业出版社，2002.1
[16]陈立定,电气控制与可编程控制器的原理及应用.北京：机械工业出版社，
2004.6
[17] JING Qun-ping,ZHANG Yong-an,WANG She-chang,etal.App roach of
adjusting the overlap in the trimming diskshear for cold rolled p
late[J].HeavyMachinery, 2008
[18] WANG Yong-qiang,SUN Qing-quan,DONG Kai,etal.Clearance adjusting of
side trimmer and imp rovement ofcutting quality[J].ShandongMetallurgy，
2007
二、研究方案
1．研究的思路与方法
本课题设计的自动门要求有很高的稳定性来满足日常的需要，故在本设计中
所选用的智能控制器为稳定性良好的德国西门子公司生产的CPU224小型PLC。
在自动门的开关门速度控制上本设计以变频器作为调节器，运用变频器的三段速
控制实现自动门的转速控制，为了解决在频率很低时出现不稳定的问题，驱动装
置选用功率强大、稳定性好的自带减速装置的直流电动机，在感应器方面运用了
自动门在工业控制上大量运用的具有检测精度高、寿命长、稳定性好的光电开关
传感器，运用感应器的开关量信号输入给PLC来实现PLC对自动门的控制。由于
本课题的具体需要，在硬件系统的设计过程中主要考虑自动门的经济实用、稳定
的需要。
在自动门正上方里外各安装一个光电探测开关，当有人欲进入时，光电探测
开关检测出有人要进入或出去，从而产生输出信号。PLC获取到该输入信号，启
动电机，将门打开。当门打开到一定程度后，碰到限位开关，限位开关动作，产
生输出信号，自动门停止动作。等待一时间段后，自动门自动合上。在闭合过程
中，如光电探测开关检测有人要进入或出去时，自动门停止闭合，并立刻打开。
为了保障门的安全性，设置关门限位开关，从而保障在自动门闭合即将结束时，
不会发生两扇门相撞。
2．研究的基本内容（大纲）
自动门类型的选择：综合了自动门的简洁、简单的要求，在本课题中主要研
究自动平移门，本课题设计的自动平移门具有手动和自动开门功能和分时间段控
制功能以及配备安全防夹人光线、后备电源等辅助装置来满足商场等人流众多的
场所的高效率、高安全性的要求。
自动门硬件系统的设计：本课题设计的自动门要求有很高的稳定性来满足日
常的需要，故在本设计中所选用的智能控制器为稳定性良好的德国西门子公司生
产的CPU224小型PLC。在自动门的开关门速度控制上本设计以变频器作为调节
器，运用变频器的三段速控制实现自动门的转速控制，为了解决在频率很低时出
现不稳定的问题，驱动装置选用功率强大、稳定性好的自带减速装置的直流电动
plc自动门控制系统设计论文
PLC自动门控制系统设计论文摘要本文旨在设计一个基于PLC技术的自动门控制系统。
通过采用PLC作为控制核心，结合传感器和执行器，实现自动门的开关控制功能。
本文通过详细的设计方案和实施步骤，为自动门控制系统的设计和实施提供了一个可行的解决方案。
引言自动门广泛应用于商场、医院、办公楼等公共场所，成为现代建筑的重要组成部分。
传统的自动门控制系统使用机械开关或红外线传感器，存在安全性能不高、响应速度慢等问题。
而PLC（可编程逻辑控制器）技术具有可靠性高、实时性强等特点，因此成为自动门控制的理想选择。
本文将详细介绍PLC自动门控制系统的设计和实施过程。
首先，根据实际需求，确定自动门系统的功能和性能要求。
然后，选择合适的PLC型号，并设计相应的电气控制线路。
接下来，选用合适的传感器和执行器，并与PLC进行连接。
最后，通过编程实现自动门的准确控制。
1. 系统需求分析根据实际需求，PLC自动门控制系统应具有以下功能和性能要求：1.自动门的开关控制：实现自动门的开关功能，可以通过传感器或遥控器触发。
2.安全性能要求：保证自动门运行时的安全性，能够及时检测到人员和障碍物，并避免夹人或夹物。
3.响应速度要求：在接收到触发信号后，能够快速响应并实现门的开关动作。
4.自动门状态显示：能够显示自动门的当前状态，包括门的开关状态、故障状态等。
2. 系统设计方案基于上述需求分析，本文设计了如下的PLC自动门控制系统方案：1.选用PLC型号：根据实际需求，选择合适的PLC型号。
考虑到系统的可扩展性和可靠性，选择了XX型号PLC。
2.电气控制线路设计：根据自动门的控制要求，设计合理的电气控制线路。
主要包括电源模块、输入模块、输出模块和信号传输模块。
3.传感器选择：选用合适的传感器，用于检测人员和障碍物。
根据需求，选择了红外线传感器作为主要的检测手段。
4.执行器选择：选用合适的执行器，用于实现门的开关动作。
考虑到系统的可靠性和响应速度，选择了电机作为执行器。
毕业设计：基于PLC的自动门系统控制
毕业设计：基于PLC的自动门系统控制简介本文档旨在描述一个基于可编程逻辑控制器（PLC）的自动门系统控制的毕业设计项目。
该项目旨在设计和实现一个自动门系统，利用PLC来控制门的开关和安全功能。
目标该项目的主要目标是设计一个可靠且安全的自动门系统，能够根据用户的需求自动打开和关闭。
同时，系统也应该具备以下功能：- 检测门的位置和状态，以确保门在正确的位置关闭和打开。
- 检测门口的人员，以便根据需要自动打开门。
- 在门口检测到障碍物时自动停止门的运动，并提供警报通知。
- 集成安全开关和传感器，以确保门在安全条件下操作。
系统设计以下是该自动门系统的基本设计要点：1. PLC控制器：使用PLC作为控制器，负责接收和处理来自传感器和开关的输入信号，并控制门的运动和安全功能。
2. 传感器：使用适当的传感器来检测门的位置、状态和门口的人员。
这可以包括门位传感器、门状态传感器和人员检测传感器。
3. 电机驱动：使用合适的电机驱动装置控制门的开关运动。
电机驱动装置应能够提供足够的动力和控制门的速度。
4. 安全功能：集成安全开关和传感器，以便在检测到障碍物或其他危险情况时停止门的运动，并提供警报通知。
实施计划以下是该项目的实施计划：1. 确定需求：详细了解用户对自动门系统的需求和功能要求。
2. 设计系统：根据需求，设计自动门系统的整体架构和功能模块。
3. 采购设备：购买所需的PLC控制器、传感器、电机驱动装置和其他必要的组件。
4. 系统集成：将PLC控制器、传感器和电机驱动装置进行集成，并进行必要的配置和编程。
5. 测试和调试：对系统进行全面测试，确保各功能正常运行，并进行必要的调试和修复。
6. 文档撰写：编写毕业设计报告，详细记录整个项目的设计、实施和测试过程。
7. 演示和评估：进行系统演示，并接受指导教师和评委的评估和反馈。
预期成果通过完成该毕业设计项目，预期将获得以下成果：1. 设计并实施一个基于PLC的自动门系统，能够按需打开和关闭，并具备安全功能。
基于plc开题报告
基于plc开题报告基于PLC的开题报告一、引言在现代工业自动化控制系统中，PLC（可编程逻辑控制器）作为一种重要的控制设备，被广泛应用于各个领域。
本文将围绕基于PLC的开题报告展开讨论，探讨PLC在工业自动化中的应用、其优势与不足，并提出未来研究的方向。
二、PLC的应用领域PLC作为一种可编程的控制器，广泛应用于工业自动化控制系统中。
它可以处理各种输入信号，并根据预设的程序逻辑进行输出控制。
PLC的应用领域非常广泛，涵盖了制造业、能源行业、交通运输、建筑工程等多个领域。
2.1 制造业在制造业中，PLC可用于控制生产线上的各种设备，如机械臂、传送带、气动装置等。
通过PLC的编程，可以实现自动化生产，提高生产效率和产品质量，并减少人力成本。
2.2 能源行业在能源行业中，PLC可用于控制发电厂、输电线路、变电站等设备。
通过PLC 的监控和控制，可以实现对电力系统的稳定运行和故障检测，提高电网的安全性和可靠性。
2.3 交通运输在交通运输领域，PLC可用于控制信号灯、电梯、自动门等设备。
通过PLC的控制，可以实现交通信号的智能化调度和交通设施的自动化运行，提高交通流量的效率和安全性。
2.4 建筑工程在建筑工程中，PLC可用于控制楼宇的照明、空调、安防等设备。
通过PLC的编程，可以实现楼宇设备的自动化控制和能源的节约，提高建筑的舒适性和可持续性。
三、PLC的优势与不足PLC作为一种控制设备，具有多种优势，但同时也存在一些不足之处。
3.1 优势首先，PLC具有良好的可编程性和灵活性。
通过编写PLC的程序，可以根据不同的需求进行灵活的控制和调节。
其次，PLC具有较高的可靠性和稳定性。
PLC 采用模块化设计，故障发生时可以进行模块的更换，而不影响整个系统的运行。
此外，PLC具有较强的抗干扰能力和快速响应能力，能够适应复杂的工业环境和高速运行的需求。
3.2 不足然而，PLC也存在一些不足之处。
首先，PLC的编程相对复杂，需要专业的技术人员进行操作和维护。
PLC控制自动门的课程设计
题目：大厅自动门控制系部：电气工程与自动化专业：自动化班级：姓名：目录摘要 (1)引言 ..................................................................................................... 错误！未定义书签。
1、概述1.1国内外自动门发展状况1.2本课题研究目的和意义2、自动门控制系统总体方案设计 (5)2.1自动门的功能需求分析 (5)2.2系统设计的基本步骤 (5)3、自动门硬件系统的设计 (6)3.1控制系统结构设计3.2可编程控制器（PLC）的概述3.2.1PLC的起源3.2.2PLC的功能3.2.3PLC的主要特点3.2.4PLC的联络与通信3.3功能器件的基本工作原理3.3.1自动感应门机的工作原理3.3.2行程开关（限位开关）的工作原理3.3.3光电开关介绍4、自动门控制系统软件设计 (9)4.1继电器接触控制开关4.2控制输出输入接线4.3程序流程图4.4梯形图4.5I/O分配表4.6指令表4.7分析过程结束语 .............................................................................................................................15 参考文献 .......................................................................................... 1错误！未定义书签。
摘要在超级市场、公共建筑、银行、医院等入口，经常使用自动门控制系统。
早期的自动门控制系统采用继电器逻辑控制，已逐渐被淘汰。
PLC控制自动门由于具有故障率低、可靠性高、维修方便等优点，因而得到广泛的应用。
由于直流电动机的调速范围宽广，调速特性平滑。

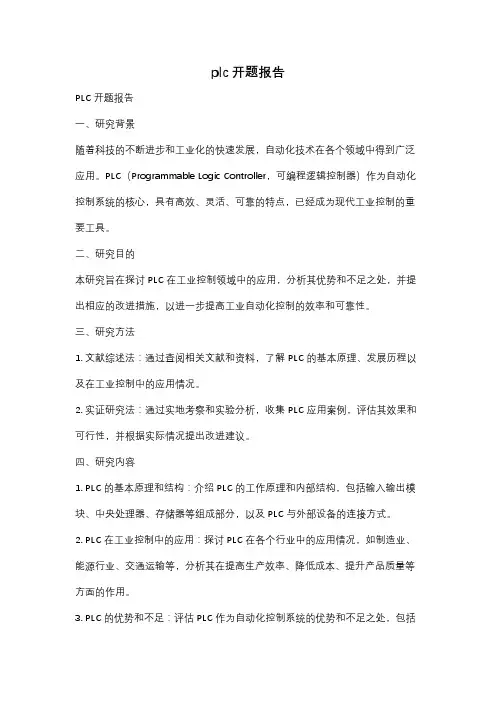

plc开题报告
