网络组建与维护
网络组建与维护课
2011-07-09 人人电脑网络课程
第1节组网前的准备工作
网线的制作、IP地址的划分、用户账号和共享资源的设计等。
硬件准备：路由器、交换机、网线、水晶头、网线钳、测线仪。
（路由器的选择交换机的选择网线连接方法标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；）
第2节利用Modem连接Internet
1)Modem的安装(物理连接)
2)安装Modem驱动
3)建立拨号连接
第3节利用ADSL连接Internet
1)只有一台计算机的ADSL连接：物理连接和电脑上的配置
2)多台计算机通过宽带路由器和Internet的连接
第4节无线宽带路由器的连接
1)无线宽带路由器的配置：普通配置和无线信号加密设置
2)无线网卡和无线路由器的连接
TP-Link路由器设置
路由器设置图解旨在为搭建网络的初学者准备，技术要点其实没有什么，但是步骤的繁琐让很多人望而怯步，那么这里就向你展示具体操作的整过过程，让你轻松掌握路由器设置.
TP-Link路由器设置之设备准备
首先具备的条件是：路由器一个（可以为4口，8口，16口，甚至更多的），如果你有很多台电脑，可以买个多口的交换机．网线直通线数条，电信mode一个（或者你是专线那就不需要mode了）,pc电脑至少2台以上（如果只有一台，使用路由器是可以的，但是就失去了使用路由器的意义了．
其实tp-link公司出的路由器，比如TP-LINK TL-402M或者是401M或者是其他型号的tp-link路由器，路由开启方法大多差不多．下面本文以TP-LINK TL-402M为例，请看图片1
图1TP-LINK TL-402M
tp- link路由器介绍到这里，大家只要按图片里的介绍，将ＰＣ，电信宽带ＭＯＤＥ，路由器，相互正确连接，那么一个网络就已经组好了．下面介绍怎么样开启路由功能．
TP-Link路由器设置之前期设置：
如果线都已经接好．我们这个时候随便打开一台连好的ＰＣ电脑．打开网上邻居属性(图片2)，本地连接属性(图片3)，tcp/ip协议属性(图片4)，设置ip为192.168.1.2 子网:255.255.255.0 网关:192.168.1.1(图片5)确定，DNS在配置路由器完后在行设置.
注：可以到到控制面板网络连接去设置．
以xp为例，请看图2至图5的细节
图2 打开网上邻居属性
图3 本地连接属性
图4 tcp/ip协议属性
图5 设置ip等
对了,这里提醒一下大家,ip设置网段,可以设置在192.168.1.2-192.168.1.254之间都可以,不要将同一IP设置为多台电脑,这样就会引起IP冲突了.切记.
接着就可以打开桌面的Internet Explorer,输入192.168.1.1回车,请看图片6
图6 打开桌面的Internet Explorer
这里提示输入用户名和密码,默认的用户名和密码都是admin,在路由器说明书上也有写着.输入后按回车，即可进入路由器配置界面.
注:tplink的路由器默认IP基本都是192.168.1.1 密码基本都是admin
TP- Link路由器设置之路由器的设置：
首次进入路由器界面,请看图片7
图7 进入路由器界面
这里我们选择设置向导.请看图片8
图8 选择设置向导
然后下一步,请看图片9
图9 下一步
这里选择adsl虚拟拨号,我们大多都是选择它的，其他的静态那是专线用户选择的，我们这里不做详细介绍,知道宽带用户,铁通,网通等虚拟拨号用户,选择它就行了,然后下一步请看图片10
图10 下一步再点下一步,看到图片11,按完成即可设置好路由.
图11 下一步
然后在设置在点网络参数,WAN口设置,请看图片12
图12 网络参数
好了到了,这里路由器里的配置一切都设置好了,现在我们只有重起路由器就OK了.点系统工具,重起路由器,几秒钟后就好了，请看图片13
图13 重起路由器，这个时候我们关掉配置的网页窗口,接上其他的电脑就可以上网了
.
“本地连接”受限制或无连接导致上不了网？
2011-07-09 人人电脑 网络课程
部分ADSL 用户在Windows XP 操作系统下，进行宽带拨号上网时往往会使用Windows 系统内置的PPPoE 拨号方式;不过在用该方式进行上网时，这些用户可能会在网络连接列表窗口中发现“本地连接”图标的显示状态，常常会莫名其妙地被调整为“受限制或无连接，或者有个感叹号！”，不过在这种状态下上网操作倒是能正常进行。
那这种奇怪的状态显示故障是怎么出现的呢，我们又该如何消除这样的故障现象呢?
如果“本地连接”的显示状态无缘无故地变成“受限制或无连接”，这通常是没有给网卡指定固定的IP 地址造成的。
正常情况下，当我们发现“本地连接”的显示状态不正常时，往往可以先尝试为网络连接设置一个静态的IP 地址，这种方法常常能为我们解决不少莫名其妙的网络故障。
一旦我们发现本地的网络连接没有使用固定的IP 地址时，方法如下：
1、单击“开始”/“设置”/“网络连接”命令，在其后出现的网络连接列表界面中，用鼠标右键单击“本地连接”图标，从右键菜单中执行“属性”命令，打开本地连接的属性设置窗口;在该窗口的“常规”标签页面中，选中“Internet 协议”项目，并单击一下“属性”按钮(如图1所示);
打开后（如图2所示），选中“使用下面的IP 地址”选项，并将本地计算机的IP 地址尝试设置为“192.168.1.237”（备注：IP 地址的前三位和网关前三位一样的，最后一位就随便设置2~254之前的数都可以，子网掩码单击下，默认的就可以了，然后再将默认网关的IP 地址设置为“192.168.1.1”(网关根据路由器底部标签设置，多数ADSL 设备的出厂IP 地址都为
192.168.1.1)，选中“使用下面的DNS 服务器地址（E ）：”，输入首选DNS 服务器地址：
202.96.134.133（这是深圳DNS ，具体当地DNS 是多少可以咨询当地电信，或者百度搜索）。
最
图1 图
2
后单击“确定”按钮，并重新启动一下计算机系统，相信“本地连接”的状态受限故障多半能够解决。
维护常用命令：
运行输入CMD 回车
如何查看本机的MAC地址？
输入：ipconfig /all
其中Physical Address就是计算机的MAC地址。
请把显示的“本地连接”和“无线连接”的MAC地址（形如00-11-22-33-44-FF的6组2位字符）。
2、最方便查MAC地址的方法：（适用于台式机）
首先连接上网络，鼠标右击任务栏中托盘区中的网络连接图标（小电脑），点选“状态”→“支持”
选项卡下的“详细信息”，其中的实际地址即为您网卡的MAC地址。
如果任务栏托盘区中没有网络连接图标，可到“控制面板”→“网络连接”→右击“本地连接”图标，点选“状态”→“支持”选项卡下的“详细信息”，其中的实际地址即为您当前上网网卡的MAC地址。
MAC地址也叫物理地址、硬件地址或链路地址，由网络设备制造商生产时写在硬件内部。
IP地址与MAC地址在计算机里都是以二进制表示的，IP地址是32位的，而MAC地址则是48位的。
MAC地址的长度为48位（6个字节），通常表示为12个16进制数，每2个16进制数之间用冒号隔开，如：08:00:20:0A:8C:6D就是一个MAC地址，其中前6位16进制数08:00:20代表网络硬件制造商的编号，它由IEEE（电气与电子工程师协会）分配，而后3位16进制数0A:8C:6D代表该制造商所制造的某个网络产品（如网卡）的系列号。
只要你不去更改自己的MAC地址，那么你的MAC地址在世界是惟一的。
Ping 命令：
ping 命令测试与远程计算机或本地计算机的连接。
只有在安装TCP/IP 协议之后才能使用该命令
常用
ping 127.0.0.1 测试本机回送地址，正常ping通则表示TCP/IP协议正确安装，否则TCP/IP协议不正常ping 本机IP地址
例：本机IP地址为192.168.1.100
ping 192.168.1.100 正常ping通则表示本机网卡工作正常
ping 网关地址
例：网关地址为192.168.1.1
ping 192.168.1.1 正常ping通则表示本现与路由器（网关）通信正常
ping 外网地址
例：ping 正常ping通则表示本机己连接到Internet
1、拼本机与路由是否能访问
如上正常访问
2、拼本机与是否与外网访问，能否正常上网？
如上正常访问
常用的命令还有很多很多，具体可以上网搜查。
谢谢。
家庭网络的组建及维护优化
家庭网络的组建及维护优化摘要：家居网络系统(Home Network)是融入家居控制网络和多媒体信息网络系统于一身的家居信息化建设网络平台，是在家居区域内进行信息系统设施、通讯设施、娱乐设施、家电、智能化设施、灯光设施、保安(监测)设施以及水电煤气热表安装、家居求助报警系统等生活设施互联与管理。
涉及到了电信、家电、IT等产业。
能够参与该网络的设备通常会通过它们的交互能力获得增强的紧急功能。
这些附加功能可以通过多种方式用于提高家庭生活质量,重复性任务的自动化、个人生产率、家庭安全性。
关键词：家居网络，组建，网络优化与维护1家庭网络的组建准备材料:路由器，网线，光猫，电脑;准备连接：光猫后方接口的右一连接光纤端口,左二或左三与路由器相连接后,先把光无线路由器置于你所需要的地点,接着再从光modem的如上表中所示的端口引线,连接路由选择器的所述的WAN接口。
一般光猫上有一个千兆口和百兆口(也就是左二与左三),把水晶头插入千兆口,如果不通,就换入百兆口。
接入电脑由光猫连接网络路由器后,才能通过网络路由器引线连接计算机。
注意,网线必须接入路由器的lan端口,而这个一般在路由器上有比较明显的红色分辨标志,一般有4个Lan端口,任何一个都行。
图 1 路由端口2日常网络维护工具及使用光缆热融:又称为光缆熔接,就是把二芯光缆利用专门的设备光缆熔接机来焊接利用热融机的技术来实现光缆的焊接。
光缆的冷接:也就是用光缆连接光纤或光缆连接的尾纤,这就相当于一个连接器,而光缆衔接尾纤则是指将光缆和尾纤的纤芯直接对接而并非前者所说的尾纤头,用这个方式冷接续的产品称为光缆冷接子。
热熔步骤：1.轻轻按开关机键,开机灯亮后松手；2.当确定热缩套管内并无脏物后,可以将光缆穿进热缩套管;3.剥除光纤涂覆层，长度4cm;4.用酒精棉清洗其表层,达到完全无附着物的状态;1.把洁净的纤维装入切削刀的导向槽,在涂覆层的最先端对齐切削刀刻度尺在十六毫米至十二毫米左右的地方;6.将切好的二条光缆依次置于熔接机的金属夹具内,在放置时不得触及光缆切割部分,要确保光缆端面在高压电极棒与√型槽中间。
局域网组建与维护实例教程 第5章
8
5.2.1 “工作组”模式下的相关设置
(4) 然后我们在【选择网络组件 类型】对话框中单击【添加】 按钮，来进一步选择所需要的 通信协议，屏幕上会弹出【选 择网络协议】对话框，在【网 络协议】列表中选择【Internet 协议(TCP/IP)】选项，如图5.4 所示。 (5) 选择完毕后单击【确定】按 钮，当系统复制完毕后，会提 示重新启动计算机，如图5.5所 示。 (6) 单击【是】按钮，系统将重 新引导。重新启动后进入 Windows操作系统，由于 TCP/IP协议还必须进行相关的 一些设置，因此我们还无法使 用网络进行通信。
5
5.1.3 子网掩码的推算
子网掩码长32位，其中1表示网络部分，0表示结点地址部 分。例如，一个结点IP地址为192.168.202.1，子网掩码 255.255.255.0，表示其网络地址为192.168.202，结点地 址为1。 根据RFC791的定义，IP地址由32位二进制数组成(四个字 节)，表示为用圆点分成每组3位的12位十进制数字 (***.***.***.***)，每个3位数代表8位二进制数(一个字节)。 由于1个字节所能表示的最大数为255，因此IP地址中每个 字节可含有0～255之间的值，但0和255有特殊含义，255 代表广播地址，IP地址中0用于指定网络地址号(若0在地 址末端)或结点地址(若0在地址开始)。 一般目前以ADSL等设备联机的系统所分配的IP地址的划 分方式类似上例，以8个IP地址为一个子网区段，扣掉头 尾以及一个ADSL路由器设备的IP地址，用户只剩下5个IP 地址可用。 6
4
5.1.2 IP地址分配
IP地址有两种分配方式，一种由人工为每台计算机指定固 定的IP地址，称为“静态IP地址分配”，这种方式只适用 于数量在几十台以下的小型网络，否则每台计算机上改一 次IP地址，工作量巨大，而且很容易出现IP地址重复的现 象，这样会导致后来的重复IP的计算机无法上网。 为克服指定IP的缺陷，“动态分配IP地址”的方法便应运 而生，它就是利用DHCP(动态主机配置协议，Dynamic Host Configure Protocol是Windows NT和Windows 2000 Server提供的动态分配主机IP的服务)来动态分配有限的IP 资源，“动态分配IP地址”执行“按需分配”的原则，终 端机不用网络资源时就要将IP地址交出来，使用的时候再 向主机提出申请。
《局域网组建与维护》课程标准
《局域网组建与维护》课程标准《＜局域网组建与维护>课程标准》一、课程概述《局域网组建与维护》是一门面向计算机相关专业学生开设的重要专业课程。
通过本课程的学习，学生将掌握局域网的基本概念、原理和技术，具备组建、管理和维护局域网的能力。
本课程旨在培养学生的实践动手能力和解决实际问题的能力，为学生今后从事网络相关工作打下坚实的基础。
二、课程目标1、知识目标了解局域网的定义、分类、拓扑结构和工作原理。
熟悉常见的网络设备，如交换机、路由器、网卡等的工作原理和性能参数。
掌握 IP 地址的规划与分配、子网掩码的计算和 VLAN 的划分方法。
理解网络操作系统的安装与配置，如 Windows Server 和 Linux 。
2、技能目标能够根据需求设计并组建简单的局域网。
熟练配置网络设备，实现网络的互联互通。
能够进行网络故障的诊断与排除，保障网络的正常运行。
掌握网络安全的基本设置，如防火墙的配置和用户权限管理。
3、素质目标培养学生的团队合作精神和沟通能力。
提高学生的自主学习能力和创新意识。
增强学生的责任心和职业素养。
三、课程内容1、局域网基础知识局域网的定义、特点和应用范围。
常见的局域网拓扑结构，如星型、总线型、环形等。
以太网的工作原理和帧格式。
2、网络设备交换机的工作原理、分类和配置方法。
路由器的功能、工作原理和配置命令。
网卡的类型和安装方法。
3、 IP 地址与子网掩码IP 地址的分类和表示方法。
子网掩码的作用和计算方法。
子网的划分和 VLAN 的配置。
4、网络操作系统Windows Server 操作系统的安装与配置，如域控制器的设置、用户管理和文件共享。
Linux 操作系统的基本命令和网络配置。
5、网络服务与应用DNS 服务的配置与管理。
DHCP 服务的设置与应用。
Web 服务器和 FTP 服务器的搭建与维护。
6、网络安全网络安全的基本概念和威胁类型。
防火墙的配置和访问控制列表的设置。
病毒防护和用户权限管理。
网络的组建与维护
巢湖职业技术学院计算机网络技术专业毕业论文年级：09计网（一）班姓名；袁荣学号：自已写指导老师：周飞****年*月**日星期*摘要计算机网络出现于50年代，到目前为止，已经历了一个从简单到复杂、从低级到高级的发展过程。
计算机网络发展历史虽然不长，但速度很快。
1946年世界上第一台电子计算机问世后的十多年时间内，计算机数量很少，价格很昂贵。
早期的所谓计算机网络主要是为了解决这一矛盾而产生的，其形式是将一台计算机经过通信线路与若干台终端直接连接。
这是一种简单的计算机联机系统，也被称为终端―计算机网络或称为面向终端的计算机网络。
随着计算机应用的发展和硬件价格的下降，一个部门或一个大公司常常拥有多台计算机系统，这些计算机系统分布在不同的地点，它们之间需要进行信息交换，于是出现了一种以传输信息为主要目的的用通信线路将计算机系统连接起来的计算机群，这就是计算机网络的低级形式，被称为计算机通信网络。
随着计算机通信网络的迅速发展和广泛应用，用户对网络的要求也越来越高，不仅要求计算机之间能传输信息，还希望共享网内计算机的资源或调用网内的几个计算机系统共同完成某项工作。
这种以共享资源为主要目的的计算机网络使得用户使用网络中的资源就像使用本地计算机的资源一样方便，这种网络就是所谓的计算机―计算机网络，简称计算机网络。
正如大多数计算机技术一样，网络技术的发展依赖于其他许多技术的发展，其中有的个重要的技术，一个是低成本的计算机硬件，另一个是管理硬件的计算机软件。
反过来，其他技术也依赖计算机网络以提高生产率，实现软件、硬件资源的共享。
这种相互依赖性正是促进网络发展的重要因素。
从计算机的网络发展史可以看出，什么是计算机网络？在不同的时期，从不同的角度出发有各种不同的理解。
现在―般认为，计算机网络是一种地理上分散的、具有独立功能的多台计算机通过通信设备和线路连接起来，在配有相应的网络软件(网络协议、网络操作系统等)的情况下实现资源共享的系统。
局域网组建与维护教案
物联网设备安装与应用专业——录课教案物联网设备安装与应用专业课程名称：局域网组建与维护授课教师：进行诊断，使学生明确自身能力水（2）确定网络拓扑结构任务实施：此环节分为个步骤，第一步完成任务分析，务书，明确完成任务的标准、步骤、方法、劳动组织方式（个人完成、合作完形成任方案；第二步方案决策，汇报任务实施方案，针对不足进行完善。
第三操作，按照修方案，具体实施，完成任务，教师巡视指导。
完成学生能力发展训练。
二、新课教学（一）建网前的预备工作2、添置硬件和软件（1）添置硬件①路由器②交换机③网线若干④网卡除了硬件上的相连外，我们还需要添置什么？（2）添置软件：设置网络协议TCP/IP属性（二）工程实施和测试学忆答学看、实践连件运行1、连接硬件设备通过拓扑图，思考需要进行连接的硬件部分是哪些布置任务，明确学生需要进行硬件连接的部分。
[学生实践1]实现硬件相连所需要连接的硬件设备是哪些？2、设置网络协议因为我们组建的是小型局域网，所以C类IP即可满足我们的需求，其中比较常用的有192.168.0.X网络号和192.168.1.X网络号，其中路由器的IP为网关，通常也可以做为局域网内计算机的DNS服务器。
TCP/IP协议是系统默认安装的协议，如何设置正确的IP地址、子网掩码和网关？回顾IP地址分类知识，做出适当的分析，布置任务，设置TCP/IP协议属性。
[学生实践2]设置TCP/IP属性已知网关的IP，如何设置TCP/IP属性？创设情景，学生通过分组合作自己动手设定TCP/IP 属性，把学过的内容转换成实际应用能力3、测试运行测试的方法（1）访问互联网。

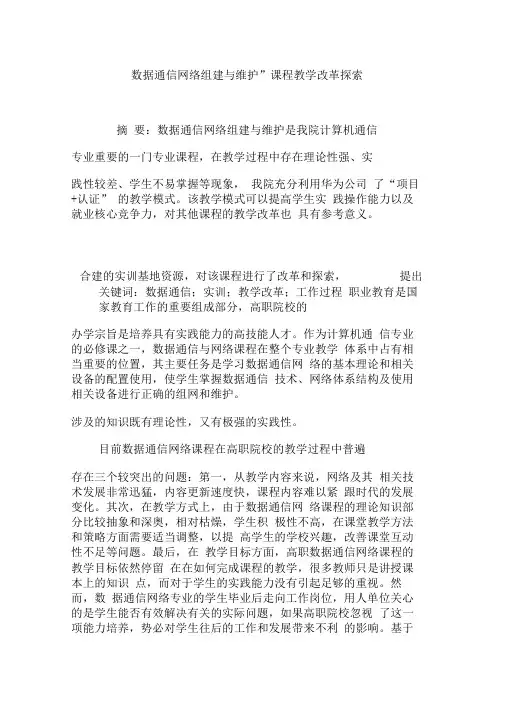

“数据通信网络组建与维护”课程教学改革探索
数据通信网络组建与维护”课程教学改革探索摘要：数据通信网络组建与维护是我院计算机通信专业重要的一门专业课程，在教学过程中存在理论性强、实践性较差、学生不易掌握等现象，我院充分利用华为公司了“项目+认证” 的教学模式。
该教学模式可以提高学生实践操作能力以及就业核心竞争力，对其他课程的教学改革也具有参考意义。
合建的实训基地资源，对该课程进行了改革和探索，提出关键词：数据通信；实训；教学改革；工作过程职业教育是国家教育工作的重要组成部分，高职院校的办学宗旨是培养具有实践能力的高技能人才。
作为计算机通信专业的必修课之一，数据通信与网络课程在整个专业教学体系中占有相当重要的位置，其主要任务是学习数据通信网络的基本理论和相关设备的配置使用，使学生掌握数据通信技术、网络体系结构及使用相关设备进行正确的组网和维护。
涉及的知识既有理论性，又有极强的实践性。
目前数据通信网络课程在高职院校的教学过程中普遍存在三个较突出的问题：第一，从教学内容来说，网络及其相关技术发展非常迅猛，内容更新速度快，课程内容难以紧跟时代的发展变化。
其次，在教学方式上，由于数据通信网络课程的理论知识部分比较抽象和深奥，相对枯燥，学生积极性不高，在课堂教学方法和策略方面需要适当调整，以提高学生的学校兴趣，改善课堂互动性不足等问题。
最后，在教学目标方面，高职数据通信网络课程的教学目标依然停留在在如何完成课程的教学，很多教师只是讲授课本上的知识点，而对于学生的实践能力没有引起足够的重视。
然而，数据通信网络专业的学生毕业后走向工作岗位，用人单位关心的是学生能否有效解决有关的实际问题，如果高职院校忽视了这一项能力培养，势必对学生往后的工作和发展带来不利的影响。
基于此，本文结合我院近年来在此门课程的教学改革，从以下几个方面进行分析与阐述：、确立以工作过程为出发点的教学内容改革在目前的数据通信教学中，普遍存在对行业认识不清楚，对岗位能力要求把握不准的问题。
局域网组建及维护教案要点
私有IP地址范围选择
根据网络规模选择合适的私有IP 地址范围，如192.168.0.0/16。
01
02
DHCP服务器配置
03
配置DHCP服务器，为动态分配 IP地址的设备提供服务。
04
子网划分与掩码设置
根据部门或业务需求将网络划分 为多个子网，并设定相应的子网 掩码。
静态IP地址分配
为需要固定IP地址的设备分配静 态IP地址，如服务器、打印机等 。
网络设备
包括交换机、路由器、集线器、 网卡等，用于实现网络中的数据 传输、交换和控制等功能。
网络协议及层次模型
网络协议
是网络中计算机之间进行通信所必须遵循的规则和 约定，包括TCP/IP、HTTP、FTP等。
层次模型
将网络协议划分为不同的层次，每层负责不同的功 能，各层之间通过接口进行通信，常见的层次模型 包括OSI七层模型和TCP/IP四层模型。
杀毒软件选择和更新周期设置
选择可靠的杀毒软件
选择具有良好口碑和实力的杀毒软件厂商，确保软件能够有效检测 和清除病毒、木马等恶意程序。
设置合理的更新周期
根据杀毒软件厂商的建议和网络环境，设置合理的病毒库和引擎更 新周期，以确保软件能够及时识别和防御新出现的威胁。
定期全盘扫描
定期对局域网内的所有设备进行全盘扫描，以发现和清除潜在的恶意 程序。
02
局域网组建规划与设计
Chapter
需求分析与目标设定
01
02
03
明确用户需求
了解用户需要实现的网络 功能、规模、性能等要求 。
设定网络目标
根据用户需求，设定网络 的安全性、稳定性、可扩 展性等目标。
评估现有资源
分析现有硬件设备、软件 资源、人员技能等，为规 划提供参考。
《局域网组建与维护》PPT说课课件
教学方法
3、教学手段
校园数字图书馆 模块化实训
现代化 多媒体教学课件
阶段性技能比武
传统的 课堂理论教学
ห้องสมุดไป่ตู้
下企业顶岗实践
教学方法
4、网络教学环境 学院十分重视教学环境和教学条件的改善及信息化 建设，建成千兆光纤校园网和两间一体化教室、一间 网络与通信实训室、一间软件技术实训室、一间多媒 体实训室、5间引进机房，满足网络专业教学需要。 实验室可承担“通信技术”、“软件开发”、“网 络组建”、“网络服务器架设”、“网络数据库管 理”、“网页设计与网站开发”、“网络安全与防护” 等课程的实验实训，包括TCP/IP协议实验、网络组建 与互联实验、网络服务器架设实验、网络数据库管理 实验、网页设计与网站开发实验、网络安全与防护实 验。
局域网组建与维护
——说 课 环 节——
课程设置
教学内容
教学方法 教学团队 教学条件
教学效果
特色与创新
课程设置
1、课程定位 《局域网组建与维护》是高职高专计算机网络相关专 业的一门理论性、实践性较强的专业基础课，在计算机 网络技术相关专业课程体系中，起到承前启后的中坚作 用，对计算机网络相关专业学生的职业能力培养和职业 素养养成起着非常重要的支撑作用，是网络技术专业教 学的主要载体。 通过本课程的学习，学生能够完成家庭组网、企业 组网等局域网的组建和维护；掌握局域网的拓扑结构、 WLAN、架设和配置服务器等知识和技能，为后续的《网 络规划和管理》等课程打下坚实的基础。
4
解决问 题能力
课程设置
3、前导课程与后续课程
前导课程
计算机应用基础 计算机网络基础 程序设计基础 操作系统 计算机组装与维护
后续课程
局域网组建与维护实例教程
连通，如图2.24所示。如果连通了，表 示双绞线制作成功。 • (11) 还可以通过专门的电缆测试仪来 检测电缆是否连通。 • (12) 接头制作成功后，移动塑料护套， 将接头用护套罩住，这样接头就制作 完成了，如图2.27所示。
• 要连接这些设备就必须先对这些设备有所了解，还要对具体的连 接方法有所了解，本章主要介绍常见的网络硬件及其意义，同时 具体说明这些网络硬件的连接方法。
1
2..1 网 络 连 接 线
•要组建网络就必须通过网络连接线材将 相关的网络设备连接起来，网络连接线 在组建网络的过程中担当联络员的角色， 所以本节先介绍网络连接线方面的知识。 •本节将详细介绍网络连接线的外观、组 成以及传输速率等特性，使读者知道即 使是简单的网络连接线材也可以影响到 整个网络的特性、数据传输速度以及数 据遗失几率等方面，从而使用户在选择 网线时能够进行更为全面的考虑。
• (8) 最后将集线器所带的小整流器 插到电源插板上，给集线器加上 电源，如图2.50所示。
• (9) 当局域网中的各台计算机都和 集线器连接正确后，集线器上对 应后面双绞线接口的前面板上的 指示灯就会亮起绿灯，表示连接 正常可以通信了，如图2.51所示。
• 到此为止，每一台计算机都用一 根双绞线与集线器(HUB)连接成 功，这样就可以组成一种“星型 拓扑”结构的对等局域网络了。
中央铜导体 屏蔽层
• 3. 光缆
• 光使缆用是。目它前是最由先许进多的 根网 细线 如， 发但 丝是 的它 玻的 璃价 纤格 维较 外贵 加， 绝在缘家套用组场成合的很。少
3
2.1.2 双绞线的制作过程
• 在制作网络连接线时，会用到以下一些工 具。
局域网组建与维护-03
局域网组建与维护-03在当今数字化的时代，局域网对于企业、学校、家庭等各种环境来说都具有至关重要的作用。
它不仅能够实现资源共享、提高工作效率，还能为各种设备之间的通信提供便捷的通道。
接下来，让我们深入探讨一下局域网的组建与维护。
一、局域网的基础知识局域网（Local Area Network，简称 LAN）是指在某一区域内由多台计算机互联成的计算机组。
一般来说，这个区域的范围相对较小，比如一个办公室、一栋楼或者一个校园。
局域网可以实现文件共享、打印机共享、数据传输等功能，极大地提高了工作和学习的效率。
在组建局域网之前，我们需要了解一些基本的概念和设备。
首先是网络拓扑结构，常见的有星型、总线型、环型和树型等。
星型结构是目前使用最广泛的一种，它以中央节点为中心，通过双绞线等线缆将其他节点连接起来，具有易于管理、故障诊断容易等优点。
其次是网络设备，包括路由器、交换机、网卡、网线等。
路由器主要用于连接不同的网络，实现网络之间的通信；交换机则用于连接同一网络中的设备，提高网络的传输速度和稳定性；网卡是计算机连接网络的接口设备；网线则负责传输数据。
二、局域网的组建步骤1、规划与设计在组建局域网之前，需要根据实际需求进行规划和设计。
确定网络覆盖的范围、需要连接的设备数量、网络的用途等。
同时，还要考虑网络的安全性、扩展性和稳定性。
2、选择网络设备根据规划和设计，选择合适的网络设备。
例如，如果需要连接的设备较多，可以选择性能较好的交换机；如果需要实现无线网络覆盖，可以选择无线路由器。
3、布线布线是组建局域网的重要环节。
如果是有线网络，需要铺设网线，确保网线的质量和长度符合要求。
在布线过程中，要注意避免电磁干扰和线缆受损。
4、连接设备将计算机、打印机等设备通过网线连接到交换机或路由器上。
同时，安装好设备的驱动程序和网络设置。
5、设置网络参数为每台设备设置 IP 地址、子网掩码、网关等网络参数。
可以选择手动设置，也可以通过 DHCP 服务器自动分配。
