虹吸雨水斗及落水管做法
压力流(虹吸式)雨水排水系统的原理及安装分析
压力流（虹吸式）雨水排水系统的原理及安装分析摘要：随着建筑行业的迅速发展，压力流（虹吸式）雨水排水系统也到了更加广泛的应用。
本文就对此系统的工作原理、安装等进行了详细的分析，希望相关人士借鉴。
关键词：压力流（虹吸式）；雨水排水系统；原理；安装随着社会经济的发展，建筑行业得到了更大的发展空间，大型建筑更加频繁的出现在了人们的眼前，随之出现的还有大面积屋面雨水的排放。
由于普通的PVC管已经满足不了水量的排放要求，这也给大面积屋面排水造成了极大的影响。
要想将大面积屋面上的水量及时排出，则需要设置更多的雨水管道，这不但占用了建筑内部的空间，还对建筑的美观性造成了影响。
将压力流（虹吸式）雨水排水系统应用在其中，便能很好的解决上述的各种问题。
1、压力流（虹吸式）雨水排水系统的运行原理压力流（虹吸式）雨水排水系统的组成包括：虹吸式雨水斗、雨水悬吊管、雨水立管、埋地管、出户管。
压力流（虹吸式）雨水排水系统其原理是对进入雨水斗的水流量进行控制，同时对水流的流态进行调节，在减少旋涡的同时，减少雨水进入排水系统时带入的空气量，进而保证系统中排水管道呈现在满流的状态。
从雨水斗连接管以下，管道内的压力为负压，当雨水连续流过雨水悬吊管时，在转入雨水立管的过程中，会出现跌落，此时也就是充分的利用了屋面的高度和雨水的重力势能，进而形成虹吸作用，此时悬吊管与立管交叉点处的管道内的负压达到最大值，处在屋面的雨水就会管道内的负压所抽吸，以满流状态，用较高的流速将雨水快速的排泄出来，然后悬吊管与立管交叉点处的管道内的负压逐渐减小，直到消失，当管道内的压力为0时，其内部水流的状态就会转变为重力流。
要注意，在降雨的过程中，压力流（虹吸式）雨水排水系统管道内的压力、水流的状态等并不是静止不变的，其均会随着降雨量的大小而发生着变化，在降雨的初期，雨量较小，此时悬吊管内所存在的是一种自由表面的波浪流，而渐渐的随着降雨量的增加，悬吊管内的波浪流会逐渐变为脉动流，使管内出现满管气泡流，一直到出现单相流，满管气泡流才会消失。
涨知识,给水排水-虹吸雨水排水原理
涨学问，给水排水|虹吸雨水排水原理形成原理：利用屋面与地面高差产生的能量，在屋面积水达到肯定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水快速排掉。
实现：基于形成原理，利用“伯努利”方程，经过缜密计算，有效掌控和平衡管道内雨水的流速、压力，使得雨水管道在短时间内达到满管流状态（即虹吸状态），快速将雨水排出室外。
一、虹吸排水系统原理虹吸屋面雨水排放系统采纳特别设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满流状态。
利用建筑物的高度和落水具有的势能，在管道中造成局部真空，使雨水斗及水平管内的水流获得附加的压力而形成虹吸现象。
利用虹吸作用，极大地加速水在排水管内的流速，快速排放屋面雨水。
二、虹吸排水系统构成虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料构成（管道设计必需充足当地国家规范并能防范正、负压力的管道系统均可用于虹吸系统排水管道。
比如ABS、PVC、HDPE、PP、铜管、钢管和铸铁管都大量成功地用于UV系统）。
三、虹吸排水系统演示降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流→→随着降雨量的加添，管内渐渐呈现脉动流，拔拉流→→降雨量再增大，系统显现间歇式虹吸现象,显现满管气泡流和满管汽水混合流,并渐渐趋于稳定→→降雨量进一步增大，系统达到设计状态，显现水的单向流状态,稳定且全面的系统虹吸形成；实在形成的图如下：↓↓↓↓↓↓四、虹吸排水系统的优势传统重力排水系统：横管需要肯定坡度立管较多，影响美观管道和配件使用量大，使用寿命较短大范围的地面开挖工作，现场施工量大，后期装修费用较高。
虹吸雨水排放系统：横管不需要坡度、管径较小，便于建筑处理、削减立管和雨水斗数量、系统寿命长、最小的地面开挖工作，雨水井少、施工简单快捷、可节省大量装修费用。
五、虹吸排水与重力排水的比较传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。
虹吸式雨水斗施工方案(3篇)
第1篇一、工程概况1. 工程名称：某住宅小区虹吸式雨水斗施工工程2. 工程地点：某住宅小区3. 工程规模：本工程共需施工虹吸式雨水斗1000套4. 工程周期：60天二、施工准备1. 施工人员：本工程由具备相关资质的施工队伍负责，施工人员需具备丰富的虹吸式雨水斗施工经验。
2. 施工材料：本工程所需材料包括虹吸式雨水斗、雨水管、连接管、检查井、排水管道等，材料需符合国家标准，并由专业供应商提供。
3. 施工设备：本工程所需设备包括切割机、电焊机、钻机、水平仪、卷尺等，设备需保证完好、性能稳定。
4. 施工图纸：根据设计图纸，结合现场实际情况，编制详细的施工方案。
三、施工工艺1. 施工流程（1）现场勘查：对施工现场进行勘查，了解地形、地貌、地下管线等情况。
（2）材料准备：根据施工图纸，准备所需材料、设备。
（3）施工放样：根据设计图纸，进行施工放样，确定虹吸式雨水斗的位置。
（4）基础处理：对基础进行处理，确保基础平整、坚实。
（5）虹吸式雨水斗安装：按照设计要求，安装虹吸式雨水斗。
（6）管道连接：将虹吸式雨水斗与雨水管、连接管等进行连接。
（7）检查井施工：按照设计要求，施工检查井。
（8）排水管道施工：按照设计要求，施工排水管道。
（9）质量检查：对施工质量进行检查，确保符合国家标准。
（10）竣工验收：完成施工后，进行竣工验收。
2. 施工要点（1）施工放样：根据设计图纸，结合现场实际情况，进行施工放样，确保虹吸式雨水斗的位置准确。
（2）基础处理：对基础进行处理，确保基础平整、坚实，避免因基础问题导致虹吸式雨水斗安装不牢固。
（3）虹吸式雨水斗安装：按照设计要求，安装虹吸式雨水斗，确保安装牢固、水平。
（4）管道连接：将虹吸式雨水斗与雨水管、连接管等进行连接，确保连接牢固、密封。
（5）检查井施工：按照设计要求，施工检查井，确保检查井位置准确、尺寸符合要求。
（6）排水管道施工：按照设计要求，施工排水管道，确保管道畅通、无渗漏。
虹吸排水施工技术
虹吸排水施工技术虹吸排水施工技术是一种用于排除淹水的常见方法。
它利用虹吸原理，通过建立一个负压，将水从一个低处抽到一个高处。
在这篇文章中，我将介绍虹吸排水施工技术的详细步骤和注意事项。
虹吸排水施工的第一步是确定施工现场的特点和要求。
在选择虹吸排水施工方法之前，必须了解地形和水源的位置。
这些信息将决定虹吸排水系统的设计和安装方案。
例如，如果施工现场是位于低洼地区，就需要确保操作员能够顺利地将水抽到高处。
第二步是设计虹吸排水系统。
这需要考虑各种因素，如水源的大小和深度，所需的抽水高度以及排水的距离。
虹吸排水系统通常由一个或多个虹吸管、一个源水箱和一个目标水箱组成。
虹吸管的直径和长度也需要根据具体情况进行设计。
一般来说，直径越大，容量越大，抽水效率越高。
第三步是准备施工材料和设备。
这可能包括虹吸管、水泵、管道连接器、水泵控制器等。
还需要确保这些设备和材料都符合相关的安全标准和质量要求。
第四步是进行施工现场的准备工作。
这可能包括清除垃圾、碎石和泥土，确保施工现场的平整和干净。
如果需要，在源水箱和目标水箱之间挖掘沟渠，以方便安装虹吸管道。
第五步是安装虹吸管道。
首先，将源水箱放置在比抽水目标位置更高的地方。
然后，将虹吸管连接到源水箱和目标水箱。
确保虹吸管在连接处密封良好，以防止漏水。
虹吸管道的末端应完全浸泡在水中，以保证抽水的效率。
第六步是测试虹吸排水系统。
在启动水泵之前，必须检查所有连接点和密封，确保没有漏水。
启动水泵后，观察水的流动情况，确保水能够通过虹吸管迅速抽到目标水箱。
如果发现系统存在问题，应立即停止操作，并检查和修复故障。
最后一步是监测虹吸排水系统的运行情况。
在排水过程中，应定期检查水泵和管道的运行状况，确保它们正常工作。
如果发现任何故障或异常，应及时采取措施修复。
虹吸排水施工技术可以被广泛应用于各种场合，如建筑工地、道路维修、农田排水等。
它是一种有效、快速和经济的排水方法。
然而，在施工过程中，必须严格遵守安全操作规程，确保操作人员和设备的安全。

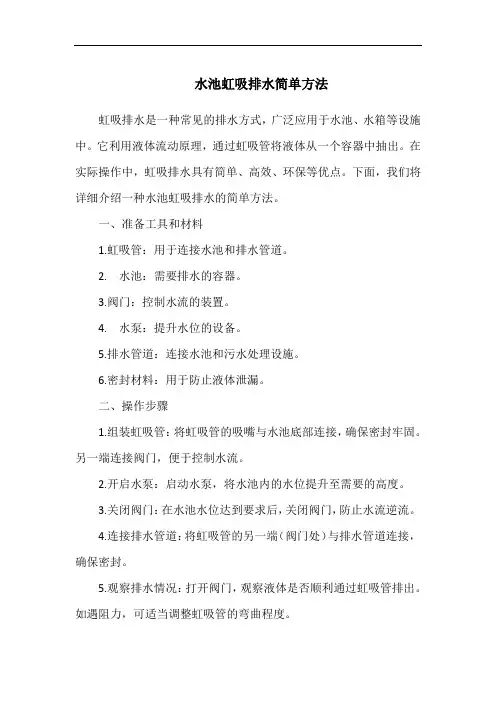

水池虹吸排水简单方法
水池虹吸排水简单方法虹吸排水是一种常见的排水方式，广泛应用于水池、水箱等设施中。
它利用液体流动原理，通过虹吸管将液体从一个容器中抽出。
在实际操作中，虹吸排水具有简单、高效、环保等优点。
下面，我们将详细介绍一种水池虹吸排水的简单方法。
一、准备工具和材料1.虹吸管：用于连接水池和排水管道。
2. 水池：需要排水的容器。
3.阀门：控制水流的装置。
4. 水泵：提升水位的设备。
5.排水管道：连接水池和污水处理设施。
6.密封材料：用于防止液体泄漏。
二、操作步骤1.组装虹吸管：将虹吸管的吸嘴与水池底部连接，确保密封牢固。
另一端连接阀门，便于控制水流。
2.开启水泵：启动水泵，将水池内的水位提升至需要的高度。
3.关闭阀门：在水池水位达到要求后，关闭阀门，防止水流逆流。
4.连接排水管道：将虹吸管的另一端（阀门处）与排水管道连接，确保密封。
5.观察排水情况：打开阀门，观察液体是否顺利通过虹吸管排出。
如遇阻力，可适当调整虹吸管的弯曲程度。
6.检查密封：在排水过程中，检查水池与虹吸管、虹吸管与排水管道等连接处的密封情况，确保液体不会泄漏。
7.调整水位：根据需要，可通过水泵调整水池内的水位，以保持虹吸排水的效果。
三、注意事项1.选择合适的虹吸管：根据水池的大小和排水要求，选择合适长度的虹吸管。
2.确保密封：连接处应密封可靠，防止液体泄漏。
3.定期检查：虹吸排水系统运行一段时间后，应定期检查各部件的磨损情况，及时更换密封件。
4.安全操作：在水池虹吸排水过程中，注意防止人员伤害和设备损坏。
通过以上方法，我们可以轻松实现水池的虹吸排水。
在实际应用中，还需根据具体情况进行调整和优化。
希望这篇文章能为您提供帮助。
虹吸排水实验步骤
虹吸排水实验步骤虹吸排水是一种利用过渡性比重差异以及液体间的负压作用，将一液体从一个容器排到另一个容器的方法。
下面将介绍虹吸排水的实验步骤。
实验材料：1. 两个不同高度的容器（例如两个水槽）2. 滩涂玻璃管（透明的U形管）3. 水桶4. 水5. 测量工具（例如量杯、计时器）实验步骤：1. 将两个容器放置在水平的实验台上。
调整两个容器的高度，使得低的容器底部离地面的高度低于高的容器。
2. 将滩涂玻璃管的一端放入低的容器内，确保其完全浸入水中。
另一端悬空于高的容器外。
3. 确保滩涂玻璃管两端的高度差足够产生虹吸效果，同时不能太高导致虹吸无法形成。
4. 将滩涂玻璃管的一端装在嘴边，用口吹气，使滩涂玻璃管的内部充满水。
然后将滩涂玻璃管的一端迅速放入低的容器内。
5. 观察滩涂玻璃管内的水逐渐被虹吸到高的容器中。
同时，可以使用测量工具记录水从低容器排出并进入高容器的时间。
6. 当水完全被虹吸到高的容器中后，可以停止实验。
注意事项：1. 在实验前，要确保滩涂玻璃管的两端都是干净的，并且没有任何杂质或堵塞物。
2. 实验过程中，要确保滩涂玻璃管的两端始终保持在正确的位置，以保证虹吸效果的形成和维持。
3. 如果虹吸效果没有出现或出现了问题，可以重新调整容器的高度差以及滩涂玻璃管的位置，或者更换滩涂玻璃管。
4. 实验完毕后，要将实验器材进行清洗和存放。
通过以上步骤，我们可以进行虹吸排水实验，并观察到水从低容器被虹吸到高容器的过程。
这个实验可以帮助我们深入理解虹吸的原理，并在日常生活中应用。
虹吸排水在实际中有很多应用，比如自来水的供应、水泵的工作过程等。
同时，虹吸排水也是一种非常有趣的实验，可以通过实际操作来感受液体的流动和压力变化。
希望以上实验步骤对你有所帮助。
虹吸雨水系统知识
虹吸系统组成和材质虹吸系统由虹吸试雨水斗、尾管、连接管、悬吊管、立管、埋地管、检查口和固定及悬吊系统组成。
虹吸试雨水斗：雨水斗一般由反旋涡顶盖、格栅片、底座和底座支管组成。
额定流量分12L/s 、25L/s、40L/s、60L/s和72L/s等，最常用的为25L/s和40L/s两种额定流量的雨水斗。
虹吸试雨水斗材质可采用铸铁、铝合金、不锈钢、高密度聚乙烯（HDPE）和聚丙烯（PP）等。
管材和管件：用于虹吸式屋面雨水排水系统的管道，应采用铁管、钢管（镀锌钢管、涂塑钢管）、不锈钢管和高密度聚乙烯（HDPE）管等材料。
用于同一系统的管材和管件以及与虹吸式雨水斗的连接管，宜采用相同的材质。
这些管材除承受正压外，还应能承受负压。
固定件：管道安装时应设置固定件。
固定件必须能承受满流管道的重量和高速水流所产生的作用力。
对高密度聚乙烯（HDPE）管道必须采用二次悬吊系统固定。
）系统布置根据所计算的有关数据，确定雨水斗的数目和分布位置，在图纸上绘制雨水斗位置和管道系统的布置设计，除了在建筑平面图纸上布置雨水斗和管道，还要进行系统的设计。
系统设计应符合有关规范规定并具备以下要求：1、当连接有多个虹吸式雨水斗时，雨水斗宜与雨水立管做对称布置，以减少管道用量；雨水斗的排水连接管应连接在悬吊横管上，不得直接接在雨水立管的顶部。
2、虹吸式雨水斗应设置在每个汇水区域屋面的最低点或天沟内的最低点。
3、每个汇水区域的雨水斗数目不宜少于2个。
4、2个雨水斗之间的间隔不宜大于20m。
5、设置在裙房屋面上的雨水斗距裙房与塔楼交界处的间隔不应小于1m，且不大于10m。
6、对于汇水面条中大于5000 m2的大型屋面，宜设置不少于2组独立的虹吸排水系统。
在进行初步的图纸设计时应与设计院相关的设计职员沟通、协调以免与其他专业产生冲突。
需要留意的是，管道布置根据不同的工程有不同的要求，可能在柱边，也可能有固定的管道井，严格按要求来布置的。
立管位置宜布置在间隔雨水井较近的位置，这样可以减少埋地管道的长度和相应的施工量。
虹吸排水原理和技术交底
虹吸雨水斗原理虹吸式屋面雨水排水系统是利用建筑物与地面的高差所产生的水头，经过准确的计算来调节管道的配置，以平衡管网的压力及流速，在设计状态下管道中充满水而产生虹吸并快速排放雨水的系统，其实质是一种多斗压力流雨水排水系统，其基本水力学原理为伯努里方程。
该系统主要工作原理是依靠独特的雨水斗设计，在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力流排水系统相同。
随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态并利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。
屋面雨水则在管道内负压的抽吸作用下以较高的流速被排至室外虹吸原理虹吸原理：虹吸现象是液态分子间引力与位能差所造成的，即利用水柱压力差，使水上升后再流到低处.由於管口水面承受不同的大气压力，水会由压力大的一边流向压力小的一边，直到两边的大气压力相等，容器内的水面变成相同的高度，水就会停止流动.利用虹吸现象很快就可将容器内的水抽出.原理概括：由于压强差在起作用。
当弯管两侧中同一液面的压强不同时，管中的水（或其它液体）就会向着压强较小的一侧流动。
利用虹吸原理必须满足三个条件：1、管内先装满液体2、管的最高点距上容器的水面高度不得高于大气压支持的水柱高度。
3、出水口比上容器的水面必须低。
这样使得出水口液片受到向下的的压强（大气压加水的压强）大于向上的大气压。
保证水的流出。
技术、安全交底记录施工单位：永济电气建筑安装有限责任公司2010年11月7日编号：表C2—2技术、安全交底记录表C2—2技术、安全交底记录表C2—2技术、安全交底记录施工单位：永济电气建筑安装有限责任公司2010年10月7日编号：。
虹吸排水最简单处理方法
虹吸排水最简单处理方法我折腾了好久虹吸排水，总算找到点门道。
虹吸排水这事儿啊，说简单也不简单，说难吧，倒也有点小诀窍。
我刚开始整虹吸排水的时候，那真是瞎摸索。
我就知道虹吸就是能利用那个什么压力差还是啥的，让水往上走一段然后再排出去。
我第一次试的时候，就是随便拿了根管子，以为只要一头放在水里，另一头比水面低，就能虹吸排水。
结果呢，水压根不往上走啊，就失败得一塌糊涂。
后来我又仔细研究了一下。
我试过用那种比较细但挺硬的塑料管子来做虹吸排水。
先得把要排水的容器放在比排水口高的地方，这就像一个小山坡，水得从山上流到山下一样。
然后把管子装满水，这一步挺关键的，我当时就没做好。
我想当然地把管子一端插进水里就开始倒腾，没完全装满水就着急把管子另一端放到排水口那。
结果水就流不顺畅，还是不行。
经过这些失败之后，我就总结经验了。
现在我做虹吸排水，首先选一根大小合适的管子，别太粗也别太细，而且要保证管子是密封的，不能有漏洞。
把管子一端深入到需要排水的水里，然后呢，我就用嘴像喝饮料一样把水吸到管子里，让水充满整个管子，不过这时候可得小心别把水吸到嘴里去，直到看到水快要从另一端出来了，就赶紧把这一端放到更低的排水口。
这时候神奇的事情就发生了，水就会源源不断地从高的地方排到低的地方，这就像是水在坐滑梯一样，一下子就滑下去了。
不过我还不太确定不同的液体或者环境对虹吸排水会不会有很大影响。
反正就我目前试过的普通的水和室内普通环境，这样做是比较有效的。
如果你们也想试试虹吸排水，别像我一开始那样心急，一步一步稳稳地做，而且管子的选型和装水这个环节一定要处理好。
这都是我摸索了好久得出的经验，希望能有用。
屋面虹吸排水系统的施工方案及技术手册
虹吸式排水施工方案1、虹吸式屋面排放系统和重力排放系统的比较1.1虹吸式排放系统管道中的水为满管流，能很快的彻底排清层面积；重力排放系统靠重力作力，管道中的水为附壁流，排水速度慢，给建筑物造成安全隐患。
1.2虹吸式排放系统的水平管无需坡度，节省了安装空间；重力排放系统靠重力自流，水平管必须要有一定的坡度，浪费了安装空间。
1.3虹吸式排放系统只需要很少的雨水斗和雨水立管，节省了建筑材料；重力排放系统中，一根雨水立管连接的雨水斗数量一般不超过2个，所以需要大量的雨水斗和立管。
1.4虹吸排放系统的管材为高密度聚乙烯HDPE管材，管道质量轻、抗冲击、耐腐蚀、无热变形，是雨水排放系统的最佳选择。
管道热热胀冷缩率仅为0.86%；重力排放系统管材一般为PVC，其缺点是不耐磨、易刮花、焊接不牢固、介缩率高，在一般工程中普遍使用，客户投诉不少。
1.5虹吸排放系统大大降低了管材的管径，降低了施工难度；重力排放系统则需要大管径管材，施工难度大。
一、施工方案屋面雨水排放系统采用的HDPE管材，焊接工艺以及虹吸原理为基础的排水系统，在材料选择、安装工艺及系统原理等方面为国际先进水平。
1、施工流程施工流程图施工准备工作测量、放线、定位管道焊接、管卡固定、现场预制、雨水斗安装管道灌水试验竣工验收2、施工前准备工作2.1人员组织配备充足和操作人员，成立专门的项目部施工管理。
2.2挑选素质优良，具有虹吸式雨水排放系统安装经验的工人参加项目部工作，并在上岗前接爱应用工程师的技术培训。
2.3认真研读工图纸，与设计师及工程师紧密配合，施工方案考虑周全。
2.4搭建临时设施，安排好材料及机械的合理堆放。
2.5安排好有关仪器、机具、辅助材料的进场。
2.6对施工人员强化工程质量和安全文明施工等方面的督导。
2.7支架电焊等工艺操作人员必须持证上岗。
2.8严格按照施工国图纸上的要求进行现场测量，并在管道安装前进行再次复检验，确保管道安装完全符合施工图纸的要求和验收规范的要求。
