电化学传感器的温度补偿
温度补偿的方法一般分为硬件补偿和软件补偿两种方法;。目前应用较广泛的是利用微处理器实现温度漂移软件补偿方法。本文要介绍的温度补偿方法也属于一种软件补偿，只是在具体实现的过程中提出了新的设计方案—采用单总线数字温度传感器DS1820芯片和LonWorks现场总线技术中的神经元芯片（Neuron
Chip即CPU）实现传感器的温度补偿，并以电化学传感器为例，详细介绍了它的硬件电路和软件设计部分。
二、传感器温度漂移软件补偿原理
由于周围环境温度变化而引起传感器的附加误差，可以采用软件的方法来修正，其基本思路是：在传感器内靠近对温度敏感的部件处，安装一个测温元件，用以检测传感器所在环境的温度；把测温元件的输出经过多路开关与信号同一路径送入CPU（或者采用多通道模/数转换环节），根据温度误差的数学模型去补偿被测信号，以达到精确测量的目的，其中温度误差修正模型一般是根据具体的传感器温度特性用曲线拟合方法而建立的。
传感器采用这种软件补偿方法解决温度附加误差时，通常测温元件大多采用热电阻，因此必须增加相应的热电阻温度变送器以及A/D转换两部分的电路，任何一个环节都不能缺少，具体实施起来难免显得有些繁琐，而且两部分电路的温度特性可能成为新的附加误差。
三、传感器温度漂移软件补偿新方案
针对上述提出的问题，我们可以通过用数字式温度传感器代替热电阻检测周围环境温度来解决。在这里我们推荐使用美国Dallas半导体公司研制生产的DS1820芯片一种单总线数字温度传感器，它具有许多独特的优良性能：
（1）可以把温度信号直接转换为9位数字量，温度的转换可以在1秒内完成；
（2）只通过一根数据线就能实现与微处理器的通讯，而且芯片正常工作所需要的电源也可以从这根数据线上获得，无需外部电源；
（3）具有微型化、低功耗、高性能、抗干扰能力强、易配微处理器等优点；
（4）价格便宜，仅为普通温度变送器的十分之一。
经实验研究证明这种传感器可以很好地解决温度漂移软件补偿中的测温问题。
四、电化学传感器的温度补偿方案
电化学传感器通过测量气体在某个确定电位电解时所产生的电流从而得到气体的浓度值。这种传感器体积小、重量轻，不仅灵敏度高，而且测量准确、响应时间快、使用寿命长，是目前比较理想的一种气体浓度测量传感器。不过，和大多数传感器一样，其温度特性不太理想，在实际使用时需要进行温度补偿。具体思路是：在确定传感器输出量与温度之间的数学模型后，通过数字温度传感器DS1820芯片，直接把温度信号转换成相应的数字量，送入CPU进行后续处理，即根据传感器的温度特性对测量值进行修正，实现用软件的方法消除由于环境温度的变化给测量带来的误差。
1、电化学传感器温度补偿硬件电路设计
硬件电路设计如图1所示，其核心部分主要是神经元芯片和DS1820芯片。神经元芯片有11个双向、可编程I/O口（管脚IO_0至IO_10）。这些I/O口可根据需求不同，灵活选择接口方式，实现与外围设备的接口。另外，Neuron芯片有34个预编程的操作模式（即I/O对象），支持电平、脉冲、频率等各种信号，可以实现有效的测量和控制。本文涉及到的I/O对象主要有Neurowire I/O对象和Touch I/O对象，前者主要用于传送全同步串行数据，数据一次传输8位，首先传输最高有效位；后者主要用于与Dallas半导体公司开发的One-Wire协议接口，以便与触摸式存储器（Touch Memories）和相似的设备进行通信（DS1820芯片就属于One-Wire设备），对于DS1820芯片工作时所需要的一系列初始化序列，Touch I/O对象都有相应的内部函数支持，例如：touch_reset，该函数插入一个复位脉冲，如果检测到存在脉冲则返回1，如果未检测到存在脉冲则返回0，或1-WIRE总线总是为低电平则返回-1。有了这些函数的支持，神经元芯片对外围电路DS1820芯片的控制与通信就显得非常方便，因此在这一点上明显优于其他的微处理器。
2、电化学传感器温度补偿软件设计
从前面给出的硬件电路可以发现：电化学传感器温度补偿环节的硬件电路比较简单，然而简洁的硬件配置是靠复杂的软件来支撑的。为保证数据可靠传送，任一时刻单总线上只能有一个控制信号或数据。因此进行数据通信时，要符合单总线协议，一般有以下四个过程：初始化信号、传送ROM命令、传送RAM命令和数据交换。神经元芯片的编程语言是Neuron C语言，其软件流程图如图2所示。
通过软硬件测得环境温度值之后，接着就要对一定环境温度下检测到的气体浓度值进行修正。我们以华诚5FCO电化学传感器为例进行温度补偿新方案的测试。
首先需要了解传感器的温度特性，根据厂家提供的实验数据由最小二乘拟合原理得到CO电化学传感器的温度特性为：Y=-0.000088X2+0.009612X+0.835393;其中：X—环境温度值；Y—表示该环境温度下浓度测量值与20℃时浓度值的百分比（20℃为标准环境温度）。
应用LonWorks现场总线节点开发工具NodeBuilder进行硬件和软件联调, 并在实验室和现场进行多次测试，测试结果如表1所示。从表1可以看出，未进行温度补偿时的最大误差为16.4%，补偿后的最大误差为1.5%。因为CO电化学传感器的温度特性函数是由最小二乘法拟合而得，所以1.5%的误差中还包含有拟合误差，实验表明DS1820芯片的使用很好地完成了温度补偿的任务。 五、结束语
传感器的温度漂移问题是影响传感器正常工作的一个比较棘手的难题，通过本文的例子可以看出，单总线芯片DS1820不仅可以应用于温度检测，而且更加方便地解决了传感器的温度漂移补偿，而且DS1820系列芯片不断有新的功能推出，它在传感器温度补偿中的应用前景是广泛的。
lsv曲线手动补偿
1 / 2 lsv曲线手动补偿 "Lsv" 通常指的是"Linear Sweep Voltammetry"（线性扫描伏安法），是一种电化学技术，用于研究溶液中的电化学反应。手动补偿（Manual Compensation）通常是指在实验或测量中手动调整或修正某些参数以获得更准确的结果。 在线性扫描伏安法中，Lsv曲线表示电流响应随着电压的变化而变化的曲线。手动补偿可能涉及调整实验条件或对测量数据进行后处理。以下是一些可能的手动补偿的方式： 1. 基线校正： 手动调整Lsv曲线的基线，以确保电流响应在零电压处为零。这可以通过调整仪器零点或者在后处理中减去基线来实现。 2. 电流修正： 在一些情况下，可能需要对电流值进行修正，以考虑仪器漂移或其他影响。这可以通过仪器校准或者在后处理中对电流进行修正来实现。 3. 温度补偿： 如果实验过程中温度变化较大，可能需要手动补偿温度对电化学反应速率的影响。这可能需要在实验中记录温度并进行相应的修正。 4. 电化学电极效应： 一些实验中，电化学电极可能产生额外的电流响应，需要手动进行修正，以排除与被测物质无关的电流。 具体的手动补偿方式取决于实验的具体条件和需要纠正的参数。在进行手动补偿时，务必小心并确保了解补偿的影响，以避免对实验
2 / 2 结果产生不可预知的影响。最好在实验室或相关文献中查找详细的手动补偿方法。
氧传感器 AO-02 说明书
202381/5AO-02说明书
氧传感器
全量程线性输出
工作无需外部电源
温度补偿
快速响应
准确可靠
抗干扰能力强产品简述
AO-02氧传感器是一款用于检测氧气浓度的电化学传感器，接口型号为Molex3针接头，采用模
制主体设计，具有响应快速和使用寿命长等特点。
应用范围
AO-02氧传感器工作时无需外部电源，出厂时均经过专业准确的产品校准及温度补偿，适用于各
类与氧气浓度检测相关的仪器中，被广泛应用于汽车、环保、煤矿、石油化工等领域，如：机动车尾
气检测仪器、废气环保检测仪器、氧指数测试仪器、氧气报警器等。
图1.AO-02氧传感器
20238
2/51.传感器规格
表1.AO-02技术指标
测量指标1
工作原理分压式电化学
输出电压9~13mV（空气中）
测量范围0~100%
响应时间（T
90）＜15s
线性度全量程线性
电气性能
温度补偿＜2%O
2当量（0~40℃）
负载电阻≥10kΩ
接口Molex3针接头（2.54mm）
(MOLEX22-29-2031)
推荐匹配接口Molex线壳
(MOLEX22-01-2035)
Molex压接端子
(MOLEX08-45-0110)
机械参数
外壳材料红色ABS
重量约40克
环境因素
工作温度范围0~50℃
工作压力范围0.5~2.0bar
工作湿度范围0~99%RH（无凝结）
其他指标
100%O
2环境中的长期漂移2
（电压衰减/年）＜10%
使用寿命3.6×105%O
2小时（20℃）3
2.86×105%O
2小时（40℃）
1
表格中未标注条件的参数是在推荐电路、20℃、50%RH、1013mbar以及氧气流量为100mL/min的条件下对
传感器测量所得的结果。技术指标概述了出厂后前三个月内提供的传感器的性能；
2输出信号可能会随时间漂移到下限以下；
3例如：氧传感器应用在20℃、50%O
2条件下，则预期使用寿命为3.6×10550小时=7.2×103
小时。
20238
3/52.产品尺寸图
图2.AO-02外形尺寸图（单位：mm，其余未标注公差：±0.2mm）

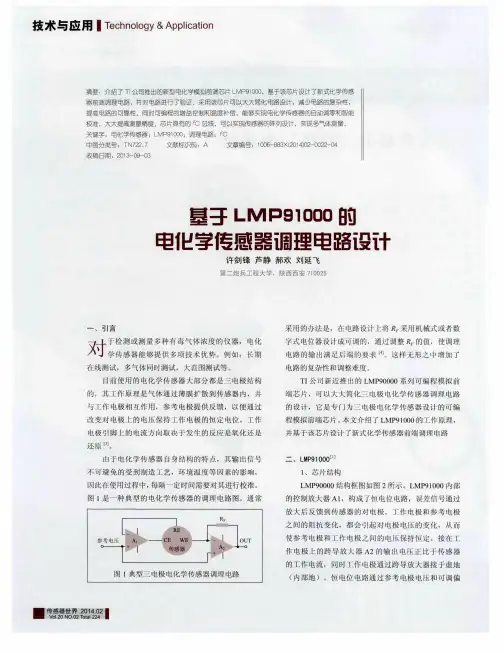

基于LMP91000的电化学传感器调理电路设计
技术与应用_Technology＆Application
摘要：介绍了TI公司推出的新型电化学模拟前端芯片LMP91000，基于该芯片设计了新式化学传感器前端调理电路，并对电路进行了验证。采用该芯片可以大大简化电路设计，减少电路的复杂性，提高电路的可靠性。同时可编程的增益控制和温度补偿，能够实现电化学传感器的自动调零和智能校准，大大提高测量精度。芯片具有的12C总线，可以实现传感器的阵列设计，实现多气体测量。关键字：电化学传感器；LMP91000；调理电路；FC中图分类号：TN722．7文献标识码：A文章编号：1006～883X(2014)020022—04收稿日期：2013。9一03
基于LMP91000响电化学传感器调理电路i殳计许剑锋芦静郝欢刘延飞第二炮兵工程大学．陕西两安710025
一、引言以于检测或测量多种有毒气体浓度的仪器，电化／、t．I学传感器能够提供多项技术优势。例如：长期在线测试，多气体同时测试，大范围测试等。目前使用的电化学传感器大部分都是三电极结构的，其工作原理是气体通过薄膜扩散到传感器内，并与工作电极相互作用，参考电极提供反馈，以便通过改变对电极卜的电压保持工作电极的恒定电位。工作电极引脚上的电流方向取决于发生的反应是氧化还是还原”j。由于电化学传感器自身结构的特点，其输出信号不可避免的受到制造工艺，环境温度等因素的影响，因此在使用过程中，每隔一定时间需要对其进行校准。图1是一种典型的电化学传感器的调理电路图。通常
■懈．躲勰!乎●采用的办法是，在电路设计上将R，采用机械式或者数字式电位器设计成可调的，通过渊整砟的值，使调理电路的输出满足后端的要求p】。这样无形之中增加了电路的复杂性和调整难度。TI公司新近推出的LMP90000系列可编程模拟前端芯片，可以大大简化三电极电化学传感器调理电路的设计，它是专门为三电极电化学传感器设计的可编程模拟前端芯片。本文介绍了LMP91000的工作原理，并基于该芯片设计了新式化学传感器前端调理电路二、LMP91000…1、芯片结构LMP90000结构框图如图2所示。LMP91000内部的控制放大器Al，构成了恒电位电路，误差信号通过放大后反馈到传感器的对电极。工作电极和参考电极之间的阻抗变化，都会引起对电极电压的变化，从而使参考电极和工作电极之间的电压保持恒定。接在工作电极上的跨导放人器A2的输出电压正比于传感器的工作电流，同时工作电极通过跨导放大器接_f虚地(内部地)。恒电位电路通过参考电极电压和可调偏

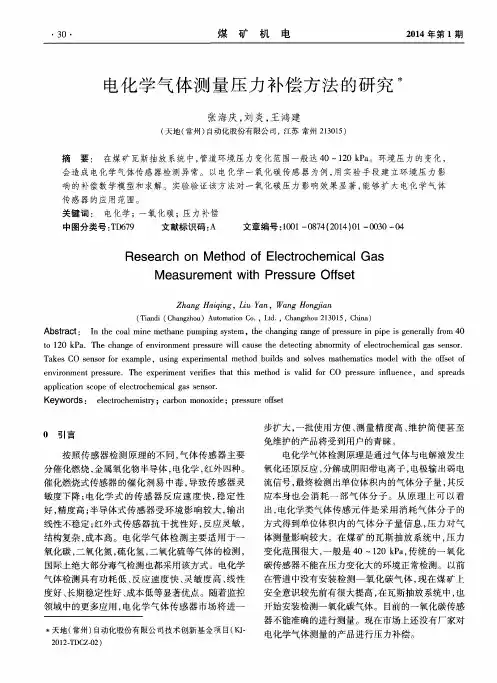

电化学气体测量压力补偿方法的研究
・３０・ 煤矿机 电 ２０１４年第１期
电化学气体测量压力补偿方法的研究术
张海庆，刘炎，王鸿建
（天地（常州）自动化股份有限公司，江苏常州２１３０１５）
摘 要： 在煤矿瓦斯抽放系统中，管道环境压力变化范围一般达４０～１２０ ｋＰａ。环境压力的变化，
会造成电化学气体传感器检测异常。以电化学一氧化碳传感器为例，用实验手段建立环境压力影
响的补偿数学模型和求解。实验验证该方法对一氧化碳压力影响效果显著，能够扩大电化学气体
传感器的应用范围。 关键词： 电化学；一氧化碳；压力补偿
中图分类号：ＴＤ６７９ 文献标识码：Ａ 文章编号：１００１—０８７４（２０１４）０１—００３０—０４
Ｒｅｓｅａｒｃｈ ｏｎ Ｍｅｔｈｏｄ ｏｆ
Ｍｅａｓｕｒｅｍｅｎｔ ｗｉｔｈ Ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ Ｇａｓ
Ｐｒｅｓｓｕｒｅ Ｏｆｆｓｅｔ
Ｚｈａｎｇ Ｈａｉｑｉｎｇ，Ｌｉｕ Ｙａｎ，Ｗａｎｇ Ｈｏｎｇｊｉａｎ
（Ｔｉａｎｄｉ（Ｃｈａｎｇｚｈｏｕ）Ａｕｔｏｍａｔｉｏｎ Ｃｏ．，Ｌｔｄ．，Ｃｈａｎｇｚｈｏｕ ２１３０１５，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ： Ｉｎ ｔｈｅ ｃｏａｌ ｍｉｎｅ ｍｅｔｈａｎｅ ｐｕｍｐｉｎｇ ｓｙｓｔｅｍ，ｔｈｅ ｃｈａｎｇｉｎｇ ｒａｎｇｅ ｏｆ ｐｒｅｓｓｕｒｅ ｉｎ ｐｉｐｅ ｉｓ ｇｅｎｅｒａｌｌｙ ｆｒｏｍ ４０ ｔｏ １２０ ｋＰａ．Ｔｈｅ ｃｈａｎｇｅ ｏｆ ｅｎｖｉｒｏｎｍｅｎｔ ｐｒｅｓｓｕｒｅ ｗｉｌｌ ｃａｕｓｅ ｔｈｅ ｄｅｔｅｃｔｉｎｇ ａｂｎｏｒｍｉｔｙ ｏｆ ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ ｇａｓ ｓｅｎｓｏｒ．
Ｔａｋｅｓ ＣＯ ｓｅｎｓｏｒ ｆｏｒ ｅｘａｍｐｌｅ，ｕｓｉｎｇ ｅｘｐｅｒｉｍｅｎｔａｌ ｍｅｔｈｏｄ ｂｕｉｌｄｓ ａｎｄ ｓｏｌｖｅｓ ｍａｔｈｅｍａｔｉｃｓ ｍｏｄｅｌ ｗｉｔｈ ｔｈｅ ｏｆｆｓｅｔ ｏｆ ｅｎｖｉｒｏｎｍｅｎｔ ｐｒｅｓｓｕｒｅ．Ｔｈｅ ｅｘｐｅｒｉｍｅｎｔ ｖｅｒｉｆｉｅｓ ｔｈａｔ ｔｈｉｓ ｍｅｔｈｏｄ ｉｓ ｖａｌｉｄ ｆｏｒ ＣＯ ｐｒｅｓｓｕｒｅ ｉｎｆｌｕｅｎｃｅ，ａｎｄ ｓｐｒｅａｄｓ
电化学气体侦测器原理
电化学气体侦测器原理
目前用于安全目的，对有毒气体进行检测报警的仪器大部分使用定电位电解法传感器。这种传感器对毒性气体检测灵敏度高，由于不同气体电解电位不同，因此对气体选择性好，能用这种检测数十种不同毒性气体。
定电位电解式传感器构造如图所示：
构造是在塑料的容器内装有隔膜、作用电极，对电极和电解液预先通过电压电源向二极间输送氧化电位，当要测定的气体通过隔膜进入传感器时，在作用电极和电解液的界面处发生氧化反应，与要检测气体的浓度相对应的电子到达电极处，扩散电流流向二极。因该扩散电流与气体浓度成比例，通过增幅等电路便可在仪器中检测气体浓度。
典型的电化学式监测器组成组件大致包括过滤片、Teflone
或polypropylene半透膜、电解液和电极。当大气中监测目标气体扩散进入半透膜，溶解在电解液中，接触到作用电极(sensing
electrode)，在作用电极表面产生化学反应，形成离子与电子等带电物质。带电物质在电解液中由作用电极端扩散至对电极端(counting electrode)。于是形成电路。经由量测电流变化或电位变化即可得知气体浓度
定电位电解式监测器系将两电极(感应电极及辅助电极)浸置在一液状、胶状或饱和多孔性固态电解质中，参考电极在于使对电极保持固定电位，当欲分析的气体溶入电解液内，于作用电极发生氧化或还原反应，同时对电极发生相对应之还原或氧化反应。藉由量度此反应产生之电流，可定量待测气体之浓度。
电解电流与气体浓度间之关系可以下式表示：
下面介绍定电位电解传感器检测一氧化碳、硫化氢等毒性气体的反应原理：
1) 一氧化碳气体
当CO接触到作用电极时发生如下反应：
CO+H2O→CO2+2H++2e-的阳极反应。
另外在空气中和氧接触的对电极发生
1/2 O2+2H++2e-→H2O的阴极反应。
整个反应为 CO＋1/2 O2→CO2
检测CO的氧化反应电流，即可测的CO浓度。
电桥温度补偿
电桥温度补偿
电桥温度补偿是一种用来校正电桥测量的温度误差的方法。电桥是一种常用的测量仪器，通过测量电阻的变化来确定被测物理量的大小。然而，由于温度的影响，电桥测量结果可能产生偏差。因此，需要采取补偿措施来减小温度误差对测量结果的影响。
电桥温度补偿的基本原理是根据被测材料的温度系数，调整电桥的电路参数，以抵消温度变化引起的电阻变化。常用的电桥温度补偿方法有以下几种：
1.零点温度补偿法：这种方法是通过在电桥电路中添加一个可调的电阻，使其能够抵消温度变化引起的电阻变化。一般来说，被测材料的温度系数是已知的，可以根据温度变化的大小和方向来调整这个可调电阻的大小，以使电桥的零点保持不变。
2.系数变法：这种方法是通过改变电桥的电路参数，使其能够自动调整以适应温度变化。一种常见的方法是使用温敏电阻或温度传感器作为电桥的一个电阻元件，通过测量温度的变化来调整电桥电路的参数，以抵消温度误差。 3.双电桥法：这种方法是通过构建两个电桥，在一个电桥中测量被测值，在另一个电桥中测量被测物体的温度，然后将两个电桥的测量结果进行比较，通过调整电桥参数来实现温度补偿。
电桥温度补偿的具体实现方法可以根据被测物理量的特性和测量精度的要求来确定。在实际应用中，为了提高补偿效果，还可以通过使用多个温度传感器进行测量，然后取平均值来减小测量误差。
总的来说，电桥温度补偿是一种在电桥测量中常用的校正方法，能够有效减小温度误差对测量结果的影响。通过合理选择和调整电桥的电路参数，可以实现精确的温度补偿，提高测量准确度。在实际应用中，需要根据被测物理量的特性和需求，选择合适的温度补偿方法，并进行必要的校准和调整。
ph电极温度补偿
ph电极温度补偿
在电化学测量中，PH电极温度补偿是一种常见的技术，用于校正PH值随温度变化而产生的影响。PH值是指溶液中氢离子浓度的负对数，而温度的变化可能会影响溶液中离子的活性，从而影响PH值的准确性。以下是PH电极温度补偿的基本原理和方法：
原理：
PH电极的响应是温度敏感的，通常随着温度的升高，电极的响应也会变化。为了准确测量PH值，需要对测量进行温度补偿，以消除温度变化对PH值测量的影响。
方法：
1. 温度补偿电路：
• 现代PH测量仪器通常配备了内置的温度传感器和温度补偿电路。
• 温度传感器监测溶液的温度变化，并将这一信息传递给温度补偿电路。
2. 温度补偿算法：
• 温度补偿电路使用特定的算法来调整PH测量，以确保在不同温度下测量的PH值是准确的。
• 常见的温度补偿算法包括Nernst方程的扩展，以考虑温度对PH电极响应的影响。
3. 校准：
• 在使用PH电极进行测量之前，通常需要在不同温度下进行校准。
• 使用标准缓冲溶液（pH 4.01、7.00、10.01等）在不同温度下进行校准，以确保仪器能够正确地进行温度补偿。
4. 参考温度：
• 一些PH测量仪器提供用户选择参考温度的选项。在这种情况下，用户可以选择将PH值温度补偿到特定的参考温度。
5. 外部温度补偿：
• 在某些情况下，用户可能需要手动进行外部温度补偿，特别是当PH电极不配备内置温度传感器时。
• 外部温度传感器可以通过外部连接与PH测量仪器相连，用户需要手动输入温度数据或使用仪器提供的温度传感器。
PH电极的温度补偿是确保PH测量准确性的重要步骤，特别是在变化较大的温度环境中。确保PH测量仪器正常运行，并根据制造商的建议进行校准和维护，以确保准确和可靠的PH测量。
氧探头的工作原理
氧探头的工作原理
氧探头是一种用于测量气体中氧气浓度的传感器。它广泛应用于工业过程控制、环境监测、医疗设备等领域。本文将详细介绍氧探头的工作原理。
一、工作原理概述
氧探头的工作原理基于电化学传感技术。它通过与氧气发生化学反应，并测量反应产生的电流来确定氧气浓度。具体而言，氧探头通常由两个电极组成：工作电极和参比电极。工作电极上附着着一种催化剂，它能够加速氧气在电极表面的反应。参比电极则提供一个稳定的电势，用于参考工作电极的电势变化。
二、氧化还原反应
氧探头中的氧化还原反应是关键步骤。在工作电极上，氧气与催化剂发生氧化还原反应。具体反应方程式如下：
O2 + 4e- → 2O2-
反应中，氧气被还原成氧离子，同时释放出电子。这些电子通过电极表面的电导体传导到参比电极上。
三、电流测量
氧探头通过测量工作电极和参比电极之间的电流来确定氧气浓度。当氧气浓度增加时，氧化还原反应的速率也会增加，从而产生更多的电流。通过测量电流的大小，可以间接测量氧气浓度。
四、温度补偿
氧探头的工作还受到温度的影响。温度变化会影响电化学反应的速率，从而影响电流的大小。为了准确测量氧气浓度，氧探头通常需要进行温度补偿。这可以通过在传感器中加入温度传感器，并使用温度补偿算法来实现。 五、应用领域
氧探头的工作原理使其在许多领域中得到广泛应用。在工业过程控制中，氧探头可用于监测反应器中的氧气浓度，从而控制反应的进行。在环境监测中，氧探头可用于测量大气中的氧气浓度，以评估空气质量。在医疗设备中，氧探头可用于监测患者的呼吸氧气含量，以确保患者的安全。
六、总结
氧探头是一种基于电化学传感技术的传感器，用于测量气体中的氧气浓度。它通过与氧气发生氧化还原反应，并测量反应产生的电流来确定氧气浓度。温度补偿和应用领域的多样性使氧探头成为许多行业中不可或缺的工具。通过深入了解氧探头的工作原理，我们可以更好地理解其在实际应用中的作用和优势。
溶解氢传感器原理
溶解氢传感器原理
一、引言
溶解氢传感器是一种用于测量液体中溶解氢浓度的传感器，其原理基于电化学反应。本文将详细介绍溶解氢传感器的原理。
二、电化学反应
电化学反应是指在电极表面发生的化学反应，其过程包括氧化和还原两个半反应。在溶解氢传感器中，电化学反应产生了被测液体中的氢离子和电极材料之间的相互作用。
三、工作原理
溶解氢传感器主要由三部分组成：工作电极、参比电极和温度补偿电极。其中，工作电极和参比电极通过一个外部电路连接到一个放大器上，而温度补偿电极则与一个温度补偿装置相连。
当工作电极处于被测液体中时，它会与液体中的溶解氢发生反应，并产生一定的电势差。参比电极则不直接与被测液体接触，而是与一个稳定的标准参比液相连。这样可以保证参比电极的输出始终保持稳定。
通过放大器将工作电极和参比电极的输出信号进行放大，可以得到一个电势差信号，该信号与被测液体中的溶解氢浓度成正比。通过温度补偿电极和温度补偿装置对温度进行修正，可以消除温度变化对传感器输出的影响。
四、传感器特性
溶解氢传感器具有以下特性：
1. 灵敏度高：由于电化学反应是一种高灵敏的反应，因此溶解氢传感器具有很高的灵敏度。
2. 稳定性好：参比电极可以保证输出始终稳定，从而使得传感器具有很好的稳定性。
3. 可重复性好：由于工作电极和参比电极都是相同材料制成，在相同条件下反应时具有相同的特性，因此传感器具有很好的可重复性。
4. 抗干扰能力强：通过使用差分放大器等技术手段，可以有效地降低外部干扰对传感器输出的影响。
五、应用领域
溶解氢传感器广泛应用于化学工业、环境监测、生物医学等领域。例如，在化学工业中可以用于监测反应过程中的溶解氢浓度，从而控制反应的进程；在环境监测中可以用于监测水体中的溶解氢浓度，从而判断水质是否合格；在生物医学中可以用于监测人体内部液体中的溶解氢浓度，从而诊断疾病。
六、总结
本文详细介绍了溶解氢传感器的原理、工作原理、特性和应用领域。通过对传感器原理的深入了解，我们可以更好地理解其工作原理和优点，并为其在实际应用中提供更好的支持。
电化学传感器的原理及应用
电化学传感器的原理及应用
概述
电化学传感器是一种基于电化学原理的传感器，用于检测和测量各种物质的浓度、成分和其他特性。它具有高灵敏度、快速响应、低成本和易于制造等优点，被广泛应用于化学分析、环境监测、生物医学和能源等领域。
原理
电化学传感器基于电极与待测物质间的电化学反应来实现测量。一般由工作电极、参比电极和计数电极构成。
1. 工作电极：用于与待测物质发生电化学反应，并产生电荷变化。常见的工作电极材料有铂、金、碳等。
2. 参比电极：提供一个固定的电位，与工作电极形成电位差。常用的参比电极包括银/银氯化物电极和饱和甘汞电极。
3. 计数电极：用于测量电荷的变化。常用的计数电极有电流栅电极、电位栅电极和电容栅电极。
当待测物质与工作电极接触时，会发生氧化还原反应，产生电荷变化。这种电荷变化可以通过计数电极测量，并由电路转换为电压或电流信号，进而得到待测物质的浓度或成分。
应用
电化学传感器在许多领域都有广泛的应用。以下是一些常见应用领域的示例：
1. 化学分析：电化学传感器可以用于分析和测量废水中的有机物、无机物和金属离子等化学物质的浓度。
2. 环境监测：电化学传感器可以用于监测大气中的气体浓度，例如氧气、二氧化碳和氮氧化物等。
3. 生物医学：电化学传感器可以用于检测和监测生物体内的生物分子，例如葡萄糖、胆固醇和DNA等。
4. 能源：电化学传感器可以用于燃料电池中的氢气和氧气浓度监测，以提高燃料电池的效率和稳定性。
5. 安全监测：电化学传感器可以用于监测有毒气体和爆炸性气体，以保障工业生产和人员安全。
优势和局限性
电化学传感器相比其他传感器具有一些优势和局限性。 优势：
• 高灵敏度：电化学传感器对待测物质的浓度变化非常敏感，可以达到ppm或ppb级别的检测限。
• 快速响应：电化学传感器由于其电化学原理，具有快速的响应时间，可以实现实时监测。
• 低成本：与其他传感技术相比，电化学传感器的制造成本较低，广泛应用于大规模生产。
