初中化学化学图像题汇编解题技巧讲解及练习题(含答案)
初中化学化学图像题汇编解题技巧讲解及练习题(含答案) 一、中考化学图像题汇编 1．如图是甲、乙两种固体物质(均不含结晶水)的溶解度曲线,下列说法不正确的是
A．t2°C时,甲和乙的溶解度相等
B．t1°C时,将等质量的甲、乙配制成饱和溶液,所需水的质量:甲>乙
C．将t3°C的甲、乙两种物质的饱和溶液分别降温至t2°C,析出晶体的质量甲一定大于乙
D．甲中含有少量乙，可用冷却热饱和溶液的方法提纯甲
【答案】C 【解析】 【详解】 A、t2°C时，甲和乙的溶解度曲线相交，故两物质溶解度相等，说法正确，不符合题意；
B、 t1°C时，甲的溶解度小于乙的溶解度，即等质量的水最多能溶解溶质的质量是甲<乙，
反之将等质量的甲、乙配成饱和溶液，所需水的质量是甲>乙，说法正确，不符合题意； C、没有指明甲、乙两种饱和溶液的质量，因此无法比较析出晶体的质量，说法错误，符合
题意； D、甲、乙两种物质的溶解度均随温度的升高而增大，但甲的溶解度受温度的影响变化较
明显，甲中含有少量乙时，可用冷却热饱和溶液的方法提纯甲，说法正确，不符合题意。 故选C。
2．下列图象，能正确反映对应变化关系的是( )
A．向饱和石灰水中加入一定量CaO
B．电解水生成氢气和氧气的质量 C．将足量MgCO3和MgO固体分别加入相同质量、相同质量分数
的稀盐酸中 D．向一定量的H2SO4和MgSO4混合溶液中滴加氢氧化钡溶液
【答案】A 【解析】 【详解】 A、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO，氧化钙与
水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；
B、根据电解水的化学方程式2222HO2H+O通电 ，生成氢气与氧气的体积比为
2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；
C、将足量MgCO3和MgO固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸
质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。而曲线图中横坐标中生成相同质量的氯化镁，消耗的盐酸质量不相等，不符合题意； D、向一定量的H2SO4和MgSO4混合溶液中滴加氢氧化钡溶液，两种物质都含有硫酸根离
子，都能与氢氧化钡反应生成不溶于酸硫酸钡的沉淀，沉淀起点应该从0点起，不符合题意。故选A。
3．向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。下列说法错误的是 A．P点时的溶液只含一种溶质
B．R点时的溶液只含一种溶质
C．0至P过程中溶液的pH变大
D．Q至R段表示生成沉淀的过程
【答案】A 【解析】 【分析】 【详解】 向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，碳酸钠先于稀盐酸反应，再与氯化钙反应。 A．在P点时，溶液中的HCl恰好被消耗完，溶液中的溶质是氯化钠和氯化钙，故A错
误； B．R点表示碳酸钠和氯化钙恰好完全反应，溶液中的溶质只有氯化钠，故B正确；
C．在刚开始时，溶液中含有盐酸，溶液呈酸性，pH＜7，到P点时碳酸钠和HCl恰好完全
反应，溶液pH=7，0至P过程中溶液的pH变大，故C正确； D．Q至R段表示碳酸钠和氯化钙反应的过程，即是碳酸钙的生成过程，故D正确。
故选：A。 【点睛】 解答本题关键要知道只有把盐酸反应完了，才能与氯化钙反应产生沉淀，因为如果碳酸钠与氯化钙先反应生成了碳酸钙沉淀，也会被剩余的盐酸溶解掉，将不会看到沉淀。
4．下列图像正确反映实验变化关系的是（ ）
A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂
B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液
C．图3：向氢氧化钠溶液中滴加足量的水
D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中
【答案】B 【解析】 【详解】 A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b的反应时间短，选项错误； B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和
反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确； C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH逐渐接近7，但始终大于7，选项错误； D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，
选项错误，故选B。 【点睛】 等质量的锌、铁、镁、铝与足量酸反应后生成氢气的质量由大到小的顺序为铝>镁>铁>锌。
5．向烧杯中逐滴加入X溶液至过量，生成沉淀或气体的质量与加入X溶液的质量关系符合如图的是
选项 烧杯中的物质 X溶液 A 稀HCl和Na2SO4 BaCl2溶液
B Cu和Fe 稀HCl C 稀H2SO4和MgCl2 NaOH溶液
D NaHCO3和K2SO4 稀HCl
A．A B．B C．C D．D 【答案】C 【解析】 【分析】 分析图象，滴加X到一定量时才有气体或沉淀产生，说明刚开始时X与某种物质反应不产生气体或沉淀。 【详解】 A、往稀HCl和Na2SO4混合溶液滴加BaCl2溶液，产生硫酸钡不溶于稀盐酸，沉淀曲线从0点出发，逐渐增大到一定量，不符合题意； B、往Cu和Fe混合固体滴加稀HCl，铜不与稀HCl反应，铁能与稀HCl反应，产生氢气，
气体曲线从0点出发，逐渐增大到一定量，不符合题意； C、往稀H2SO4和MgCl2滴加NaOH溶液，NaOH溶液先与稀硫酸反应生成硫酸钠和水，没
有气体和沉淀产生，硫酸反应完后，NaOH溶液再与氯化镁反应，生成氢氧化镁沉淀和氯化钠，沉淀曲线与图示相符合，符合题意； D、往NaHCO3和K2SO4混合液滴加稀HCl，K2SO4溶液不与稀HCl反应，而NaHCO3溶液能
与稀HCl反应，生成氯化钠、水和二氧化碳气体，气体曲线从0点出发，逐渐增大到一定量，不符合题意。故选C。
6．下面是四个实验绘制的图形，其中实验结果与图形对应不正确．．．的是（ ）
A．等质量的镁粉和锌粉与足量的溶质质量分数相同的稀硫酸反应
B．向含有稀盐酸和硫酸铜的溶液中滴加NaOH溶液
C．敞口放置在空气中的浓硫酸
D．向稀盐酸中不断滴加烧碱溶液至过量
【答案】D 【解析】 【分析】 【详解】 A、镁的活动性比锌强，每24份质量的镁生成2份质量的氢气，每65份的锌生成2份质
量的氢气，等质量的镁粉和锌粉与足量的溶质质量分数相同的稀硫酸反应，镁比锌反应快，生成的氢气多，故A正确； B、向含有稀盐酸和硫酸铜的溶液中滴加NaOH溶液，稀盐酸先和氢氧化钠反应生成氯化钠
和水，稀盐酸反应完全，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应完全，沉淀的质量不变，故B正确； C、浓硫酸具有吸水性，敞口放置在空气中的浓硫酸吸收空气中的水，溶液的质量增加，浓硫酸变稀后不具有吸水性，溶液质量不变，故C正确； D、向稀盐酸中不断滴加烧碱溶液至过量，稀盐酸和氢氧化钠反应生成氯化钠和水，开始
pH小于7，反应完全pH等于7，继续滴加氢氧化钠溶液，pH大于7，故D不正确。故选
D。
7．下列图象能正确反映对应实验操作的是（ ）
A．向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液
B．在一定量的稀盐酸中加入过量石灰石
C．向盛有一定量稀硫酸的烧杯中不断加水稀释
D．将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应
【答案】B 【解析】 【分析】 【详解】 A、向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠和硫酸铜反应生成氢氧
化铜沉淀，沉淀质量从零开始逐渐增大，然后不变，所以沉淀质量从零开始逐渐增大，然后不变，故A错误； B、每100份质量的碳酸钙和盐酸反应生成氯化钙、水和44份质量的二氧化碳，所以在一
定量的稀盐酸中加入过量石灰石，溶液会逐渐增大，然后不变，故B正确； C、稀硫酸是酸性溶液，酸性溶液无论如何加水稀释都不会变成中性或碱性溶液，pH不会大于和大于7，故C错误； D、铝的金属活动性比镁的金属活动性弱，每54份质量的铝和足量的酸反应会生成6份质
量的氢气，每24份质量的镁会与足量的酸反应生成2份质量的氢气，所以将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应，镁的反应速率快，铝生成的氢气多，故D错误。 故选B。
8．下列图象能正确反应对应变化关系的是（ ）
A．表示水通电分解产生的气体质量m与反应时间t的关系
B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m与反应时间t的关系 C．表示等质量的Fe、Mg与足量稀盐酸的反应
D．向稀盐酸中逐渐滴加NaOH溶液至过量
【答案】D 【解析】 【分析】 【详解】 A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，
不符合题意； C、铁与稀盐酸反应：22Fe+2HCl=FeCl+H，镁与稀盐酸反应：
22Mg+2HCl=MgCl+H，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐
(化学)初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)
（化学）初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)一、中考化学图像题汇编1．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【来源】2019年河南省洛阳市中考二模化学试题【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。
故选C。
2．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。
(化学)初中化学化学图像题汇编答题技巧及练习题(含答案)
（化学）初中化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．下列四个图像，分别对应四种操作过程，其中正确的是（）A．向一定溶质质量分数的盐酸中加入大量水B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C考点：酸的性质、饱和溶液的定义2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。
【化学】初中化学化学图像题汇编的技巧及练习题及练习题(含答案)及解析
【化学】初中化学化学图像题汇编的技巧及练习题及练习题(含答案)及解析一、中考化学图像题汇编1．实验小组用传感器探究稀 NaOH 溶液与稀盐酸反应过程中温度和 pH 的变化。
测定结果如图所示，下列说法不正确的是( )A．反应过程中有热量放出B．30 s 时，溶液中溶质为 HCl 和 NaClC．该实验是将 NaOH 溶液滴入稀盐酸D．溶液混合，钠离子与氯离子结合生成了氯化钠分子【来源】广东省深圳市龙岗区百合外国语2019-2020学年九年级下学期3月月考化学试题【答案】D【解析】【详解】A、由图可知，反应过程中，温度升高，说明有热量放出，不符合题意；B、氢氧化钠与稀盐酸反应生成氯化钠和水，30s时，pH<7，说明溶液中溶质为：NaCl、HCl，不符合题意；C、由图可知，一开始，pH<7，随着反应的进行，pH逐渐增大，说明该实验是将氢氧化钠溶液滴入稀盐酸，不符合题意；D、溶液混合后，钠离子和氯离子以离子的形式分散到水分子中，符合题意。
故选D。
2．常温下，往盛有一定量液体甲的烧杯中逐渐加人固体乙并充分搅拌。
如图所示中横坐标工表示固体乙的质量，纵坐标y表示烧杯中的某物理量（见下表）。
下列实验与图像对应关系合理的是甲乙yA稀盐酸氧化铜溶液的质量B水氢氧化钠溶液的质量C饱和石灰水生石灰溶质的质量D硝酸银溶液铜粉溶质的质量A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、稀盐酸和氧化铜反应生成氯化铜和水，化学方程式为：CuO+2HCl=CuCl2+H2O，反应后溶液的质量逐渐增大，稀盐酸完全反应后，溶液质量不变。
图像与事实不相符；B、氢氧化钠易溶于水，溶液质量=氢氧化钠质量+水质量，氢氧化钠溶于水后溶液质量逐渐增大，饱和后溶液的质量不变，图像与事实不相符；C、生石灰与水反应生成氢氧化钙，反应过程中放出热量，氢氧化钙的溶解度随温度的升高而减小，生石灰加饱和石灰水中，由于水的消耗，溶质不断减小，反应结束后，温度下降，溶质增大，但比原来的溶质质量小，图像与事实不相符；D、硝酸银溶液与铜粉反应生成硝酸铜和银，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据化学方程式可知，每64份质量的铜能生成216份质量的银，反应过程中溶质的质量不断减小，完全反应后溶液质量不变，图像与事实相符。
九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析
九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【来源】2020年河南省漯河市实验中学中考一模化学试题【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。
下列有关质量关系图像中不正确的是A．B．C．D．【答案】C【解析】【分析】盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。
【详解】A、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正确；B、图像描述描述气体与加入碳酸钠溶液质量的关系，碳酸钠溶液加入后，先与盐酸反应，生成二氧化碳，随着不断加入碳酸钠，二氧化碳生成量增加，当盐酸反应完毕后，二氧化碳质量不再增加，气体质量不改变，选项B正确；C、盐酸与氯化钙溶于水，形成溶液，在不加入碳酸钠溶液时，溶液质量也存在，不能为零，选项C错误；D、盐酸与碳酸钠反应生成氯化钠，氯化钙与碳酸钠反应生成氯化钠，所以随着碳酸钠加入，氯化钠质量不断增加，当盐酸与氯化钙全部反应完毕后，氯化钠质量不再增加，选项D正确。

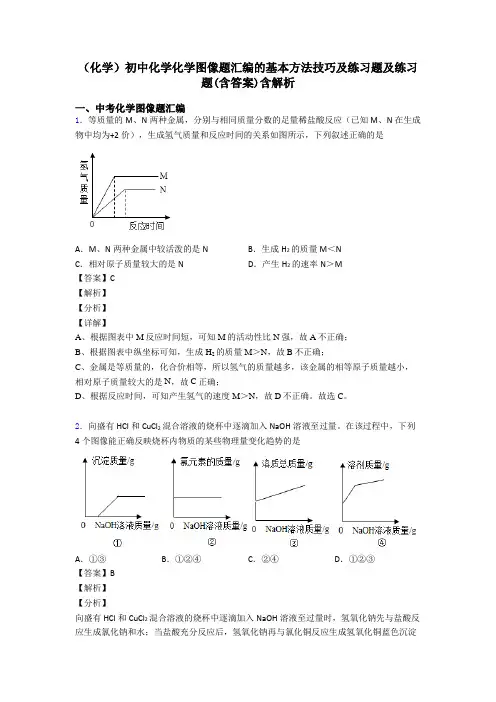

(化学)初中化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)含解析
（化学）初中化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)含解析一、中考化学图像题汇编1．等质量的M、N两种金属，分别与相同质量分数的足量稀盐酸反应（已知M、N在生成物中均为+2价），生成氢气质量和反应时间的关系如图所示，下列叙述正确的是A．M、N两种金属中较活泼的是N B．生成H2的质量M＜NC．相对原子质量较大的是N D．产生H2的速率N＞M【答案】C【解析】【分析】【详解】A、根据图表中M反应时间短，可知M的活动性比N强，故A不正确；B、根据图表中纵坐标可知，生成H2的质量M＞N，故B不正确；C、金属是等质量的，化合价相等，所以氢气的质量越多，该金属的相等原子质量越小，相对原子质量较大的是N，故C正确；D、根据反应时间，可知产生氢气的速度M＞N，故D不正确。
故选C。
2．向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量。
在该过程中，下列4个图像能正确反映烧杯内物质的某些物理量变化趋势的是A．①③B．①②④C．②④D．①②③【答案】B【解析】【分析】向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量时，氢氧化钠先与盐酸反应生成氯化钠和水；当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠。
【详解】①由以上分析可知，开始滴加氢氧化钠溶液时，没有沉淀产生，当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀，当氯化铜完全反应后，沉淀的质量不再改变，故①正确；②由质量守恒定律可知，化学反应前后，元素的种类及其质量保持不变，所以反应过程中，氯元素的质量保持不变，故②正确；③氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶质的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，根据反应中质量关系()22CuCl +2NaOH +2NaCl=C 898u OH 0↓ 可知，每加入80份质量的氢氧化钠生成98份质量的氢氧化铜，溶质的质量减少，故③错误；④氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶剂的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，溶剂的质量增大，但是幅度减小，故④正确。

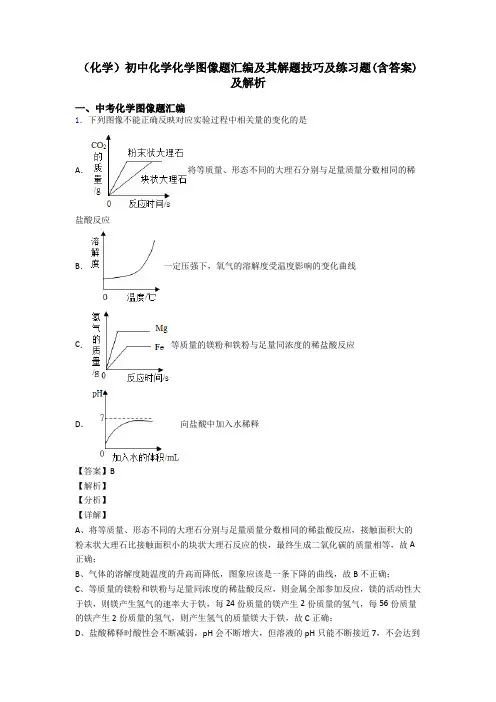

(化学)初中化学化学图像题汇编及其解题技巧及练习题(含答案)及解析
（化学）初中化学化学图像题汇编及其解题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．下列图像不能正确反映对应实验过程中相关量的变化的是A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．向盐酸中加入水稀释【答案】B【解析】【分析】【详解】A、将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应，接触面积大的粉末状大理石比接触面积小的块状大理石反应的快，最终生成二氧化碳的质量相等，故A 正确；B、气体的溶解度随温度的升高而降低，图象应该是一条下降的曲线，故B不正确；C、等质量的镁粉和铁粉与足量同浓度的稀盐酸反应，则金属全部参加反应，镁的活动性大于铁，则镁产生氢气的速率大于铁，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，则产生氢气的质量镁大于铁，故C正确；D、盐酸稀释时酸性会不断减弱，pH会不断增大，但溶液的pH只能不断接近7，不会达到7，故D正确。
故选B。
【点睛】金属与足量酸反应产生氢气的质量与金属的化合价金属的相对原子质量成正比2．下列四个图象能正确反映对应变化关系的是（）A．在密闭容器中用红磷测定空气中氧气的含量B．常温下向一定量的稀硫酸滴加氢氧化钠溶液C．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量【答案】D【解析】【详解】A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A错误；B、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B错误；C、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO3+Zn=Zn(NO3)2+2Ag可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C 错误；D 、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O 40739518，222+2HCl =MgCl +2H O 5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。
【化学】初中化学化学图像题汇编答题技巧及练习题(含答案)
【化学】初中化学化学图像题汇编答题技巧及练习题(含答案)一、中考化学图像题汇编1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【来源】2013年初中毕业升学考试（山东枣庄卷)化学（带解析)【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C 不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．2．下列关系曲线不能正确反映其对应变化关系的是A．加热KCIO3和MnO2固体混合物B．向Ca（OH）2溶液中不断地滴加水C．向Ca（OH）2溶液中通入CO2至过量D．等质量的镁粉与铁粉分别跟足量的稀盐酸反应【答案】D【解析】【分析】根据催化剂的特点、稀释氢氧化钙溶液，溶液的pH值逐渐减小，但是氢氧化钙无论如何稀释都是碱性溶液、氢氧化钙和二氧化碳反应生成碳酸钙，碳酸钙和水、二氧化碳反应生成碳酸氢钙以及镁比铁活泼，且相同质量时镁比铁生成的氢气多来进行分析即可。
【详解】A、催化剂在反应前后质量和化学性质都不发生改变，选项正确，不符合题意；B、稀释氢氧化钙溶液，溶液的pH值逐渐减小，但是氢氧化钙无论如何稀释都是碱性溶液，pH可以无限的接近7，但不会等于7，选项正确，不符合题意；C、氢氧化钙和二氧化碳反应生成不溶于水的碳酸钙，碳酸钙和水、二氧化碳反应生成可溶于水的碳酸氢钙，选项正确，不符合题意；D、由于镁比铁活泼，且相同质量时镁比铁生成的氢气多，选项错误，符合题意。
【化学】初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)含解析
【化学】初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A B C D向一定量的过氧化氢溶液中加入适量二氧化锰,完全反应向一定量的硝酸银、硝酸铜、硝酸亚铁混合液中加入锌粉将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中打开汽水瓶盖 ,有大量气泡(CO2)逸出,夏天气温高更明显A．A B．B C．C D．D【答案】B【解析】【分析】【详解】向一定量的过氧化氢溶液中加入适量二氧化锰，过氧化氢完全分解，最终残余的液体是水，不是溶液，图像终点错误，A错误；锌首先与硝酸银反应(a→b)，每65份质量的锌置换出216份质量的银，溶液质量减小，b→c、c→d分别是锌与硝酸铜、锌与硝酸亚铁反应，每65份质量的锌分别置换出64份质量的铜和56份质量的铁，溶液质量都增大，不过后者变化更快，线的斜率更大，e点时硝酸亚铁已耗尽，溶液质量不再变化，B 正确；将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中，据图像，锌和铁最终产生氢气质量相等，则参加反应的酸量相同，消耗的锌比铁多，故至少是铁有剩余，可是如果铁有剩余，则镁也应该有剩余，即镁和铁都应该将等量的酸耗尽，产生氢气质量相等才符合实际情况，C错误；打开汽水瓶盖，有大量气泡析出，夏天气温高现象更明显，其中“夏天气温高更明显”告诉我们温度高，析出二氧化碳更多更快，即压强相同，温度越高二氧化碳的溶解度越小，D错误。
故选B。
2．下列化学反应不符合如图情形一组是（）A．往氢氧化钠与苏打的混合溶液中逐量滴加稀盐酸B．往硫酸与硝酸铜的混合溶液中逐量滴加氢氧化钡溶液C．往盐酸与氯化镁的混合溶液中逐量滴加氢氧化钠溶液D．往氯化铜与盐酸的混合溶液中逐量滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、根据优先反应原则，氢氧化钠先与稀盐酸反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，故一开始无气体产生，待氢氧化钠完全反应后，气体的质量逐渐增加，待碳酸钠完全反应后，质量不再变化，不符合题意；B、根据优先反应原则，氢氧化钡先与硫酸反应生成硫酸钡和水，待硫酸完全反应后，氢氧化钡再与硝酸铜反应生成氢氧化铜和硝酸钡，故一开始，就有沉淀产生，符合题意；C、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化镁反应生成氢氧化镁和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化镁完全反应后，质量不再变化，不符合题意；D、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化铜反应生成氢氧化铜和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，质量不再变化，不符合题意。
初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)
初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)一、中考化学图像题汇编1．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD．稀硫酸和氢氧化钠溶液反应的pH的变化图象如图所示，图中c点时，可以加BaCl2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。
【化学】九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析
【化学】九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．2．下列化学反应不符合如图情形一组是（）A．往氢氧化钠与苏打的混合溶液中逐量滴加稀盐酸B．往硫酸与硝酸铜的混合溶液中逐量滴加氢氧化钡溶液C．往盐酸与氯化镁的混合溶液中逐量滴加氢氧化钠溶液D．往氯化铜与盐酸的混合溶液中逐量滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、根据优先反应原则，氢氧化钠先与稀盐酸反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，故一开始无气体产生，待氢氧化钠完全反应后，气体的质量逐渐增加，待碳酸钠完全反应后，质量不再变化，不符合题意；B、根据优先反应原则，氢氧化钡先与硫酸反应生成硫酸钡和水，待硫酸完全反应后，氢氧化钡再与硝酸铜反应生成氢氧化铜和硝酸钡，故一开始，就有沉淀产生，符合题意；C、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化镁反应生成氢氧化镁和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化镁完全反应后，质量不再变化，不符合题意；D、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化铜反应生成氢氧化铜和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，质量不再变化，不符合题意。
