2019-2020学年人教版九年级上册物理第16章《电压 电阻》单元测试题(I)卷
第 1 页 共 12 页 2019-2020学年人教版九年级上册物理第16章《电压 电阻》单元测试题（I）卷 姓名:________ 班级:________ 成绩:________ 一、单选题 1 . 下列说法不正确的是（ ） A．各种电磁波在真空中传播速度都相同 B．材料按导电性能分为导体和绝缘体两种 C．半导体二极管具有单向导电性 D．原子弹爆炸不是化学能转化为电能 2 . 下列关于电源、电压、电流的说法中，错误的是（ ） A．电源在电路中起到提供电压的作用 B．使电路中产生电流的原因是电压 C．电路断开前后，电源电压不变 D．电路断开后，电路中没有电流了，因此电源电压为0 3 . 关于能源、信息和材料,下列说法正确的是 A．太阳能、核能等新能源都属于可再生能源 B．LED灯的核心元件发光二极管是由半导体材料制成的 C．电热器中的发热体是由超导材料制成的 D．北斗卫星导航是利用超声波进行定位和导航的 4 . 如图所示的电路中， L1和L2是两个完全相同的小灯泡，下列说法中正确的是
A．闭合开关S，小灯泡L1、L2都能发光 B．闭合开关S，只有L1发光 C．要使小灯泡L1、L2串联，可去掉AC之间的导线1 D．要使小灯泡L1、L2并联，可将导线3与接线柱B连接的一端改接到接线柱A上 5 . 如图所示，闭合开关，两灯并联，各电表都能正常工作，下列判断正确的是 第 2 页 共 12 页
A．a、b、c都是电流表 B．a、b、c都是电压表 C．a、c是电压表，b是电流表 D．a、c是电流表，b是电压表 6 . A，B是两个浸没在水中的小球，放手后，A球上浮，B球下沉，比较重力、浮力和物体密度，下面说法正确的是
A．GA＜GB B．FA＞FB C．FA＝FB D．ρA＜ρB 7 . 关于能源和材料，下列说法正确的是（ ） A．半导体主要用于制作电饭锅等电热器 B．超导体用于制作白炽灯的灯丝 C．风能和水能都是可再生能源 D．太阳能热水器是通过做功将光能转为内能 8 . 下列说法正确的是 A．原子由中子和质子组成 B．铜丝可用于制造保险丝 C．对光敏感的半导体可用于制造光敏电阻 D．超导体可用于制造灯泡的灯丝 9 . 如图所示是某电路的一部分，则电压表V1、V2分别测的是哪部分电路两端的电压（ ）
A．电压表V1测灯L1两端的电压，电压表V2测灯L3两端的电压 B．电压表V1测灯L2两端的电压，电压表V2测灯L1、L2两端的电压 第 3 页 共 12 页
C．电压表V1测灯L1、L2两端的电压，电压表V2测灯L2、L3两端的电压 D．电压表V1测灯L2、L3两端的电压，电压表V2测灯L1、L2两端的电压 10 . 为表彰美国和日本的三位科学家在20世纪90年代初就发明了蓝色发光二极管并且一直致力于此方面的研究，2014年诺贝尔物理学奖颁给了他们．在颁奖词中，诺贝尔奖委员会声明：“白炽灯照亮了20世纪，而LED（发光二极管）灯将照亮21世纪．”蓝光LED，结合已有的红光与绿光LED，可以通过三原色原理生产更自然的白光灯泡．高亮度的白色LED灯所耗费的能量却比白炽灯和荧光灯都要少．世界上20%的电力用于照明，据预测，使用LED灯照明能将这一数字降低到4%．下列关于LED灯的说法，不正确的是
A．蓝光LED采用了半导体材料 B．LED灯的发光效率比白炽灯高 C．使用LED灯能为全球人类极大地省电省能 D．蓝光、红光、绿光LED不可能合成其他颜色的灯光 11 . ．在探究串联电路电压特点时，某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（ ）
A．开关闭合后，若灯泡不亮，亮，一定是灯丝断了 B．如果只有灯泡L2断路，则开关闭合后电压表示数一定为零 C．如果只有灯泡L1断路，则开关闭合后电压表示数一定为零
D．开关闭合后，如果电压表示数为零，灯泡一定不发光 二、多选题 12 . 晓萌通过参加济南市初中学业水平考试体育测试，不仅增强了自身体质，还发现其中很多现象与物理有关，下列分析符合实际的是
A．身高测量仪所用的交流电源电压是220V B．晓萌双脚站立时对地面的压力约是500N 第 4 页 共 12 页
C．体育馆内让人感到舒适的室温约是23℃ D．测试时所用的实心球的质量大约是5kg 13 . 如图是某次实验时电流表指针的偏转情况，小雨对此作出了四种估计，其中正确的是（ ）
A．若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2.3A B．若使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数为0.48A C．若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0.6”两个接线柱接入原电路中，则指针所对的示数不会改变
D．该电流表的“-”接线柱是公共的接线柱 14 . 随着科技发展，各种现代技术不断得到运用．以下说法正确的是（ ） A．航天器在月球表面利用声呐测绘地貌 B．Wi﹣Fi无线上网是利用电磁波传输信号 C．若用超导材料制作远距离输电导线，可大大节约电能 D．未来可能制造出不消耗能量却能不断对外做功的机器 15 . 关于电压表的使用，下列说法正确的是 A．电压表可以直接测电源电压 B．电压表能跟被测电路串联 C．电压表使用时要并联在电路中 D．电压表不能直接测电源电压 三、填空题 16 . 如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V． 第 5 页 共 12 页
17 . 电压：用字母______表示。 （1）电压的作用：要在一段电路中产生______，它的两端必须有电压。 （2）电源的作用：给用电器两端提供______。 （3）电压的单位：______，简称______（ ）。还有千伏（ ）、毫伏（ ）、微伏（ ）；单位换算关系：______，______，______。
（4）常见的电压值：一节干电池电压为______，我国家庭电路的电压为______。 18 . 我国家庭电路的供电电压是_____V，家用电器通常以_____的连接方式接入电路，不高于_____V的电压是安全电压；一节新干电池的电压是_____V。
19 . 家庭电路中，各用电器之间是________的，开关和用电器之间是________的．（选填“串联”或“并联”）在家庭电路中，从安全的角度考虑，控制灯泡的开关应连接在灯泡与________线之间（选填“火”或“零”）；三孔插座中有两个孔分别与火线．零线相连，另外的一个孔应与________连接．
20 . LED液晶电视的发光二极管是由________（填“导体”或“半导体”）材料制成的．卫星电视的图像信号是由卫星通过________波传送的．只听不看就能判断播音员是否熟悉，这是通过声音的________来识别的．
21 . 某导体两端的电压为8V时,通过该导体的电流为0.4A,10s内通过该导体横截面的电荷量为___________；若该导体两端的电压为时,其电阻为__________.
四、实验题 22 . 读图，按要求回答问题 第 6 页 共 12 页
（1）如图所示要求连接电路时开关应该处于________状态． （2）请你把电路连接完整. （____） （3）要求电压表测量定值电阻两端电压，电流表________联在电路中． 23 . 如图是“探究串联电路电压的特点”的实验：
(1)如图甲所示，实验中应选择规格_________（填“相同”或“不同”）的小灯泡。李玉根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是_________；
(2)实验过程中在测L1两端电压时，闭合开关，发现电压表示数为零，经过分析原因可能是_________（填出一种即可）；
(3)在连接电路的过程中，开关应该_________。李玉同学在进行实验时，电压表示数如图乙所示，为了使实验结果更准确，接下来她应该将电压表量程__________________；
(4)李玉保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她_________（选填“能”或“不能”）测出L2两端电压，分析其中理由是__________________。
五、计算题 24 . 如图所示，电压表V1的示数为2.5V，电压表V的示数为4.5V，电流表A的示数为0.2A，则电压表V2 第 7 页 共 12 页
的示数是多少？通过L1的电流是多少？ 25 . 神经系统中，把神经纤维分为有髓鞘与无髓鞘两大类。现代生物学认为，髓鞘是由多层（几十到几百层不等）类脂物质﹣﹣髓质累积而成的，髓质具有很大的电阻。已知蛙有髓鞘神经，髓鞘的厚度只有2 μm左右，而它在每平方厘米的面积上产生的电阻却高达1.6×105Ω。
（1）若不计髓质片层间的接触电阻，计算髓质电阻率（已知电阻定律公式为R＝ρ）。 （2）若有一圆柱体是由髓质制成的，该圆柱体的体积为32π cm3，当在其两底面上加上1000V的电压时，通过该圆柱体的电流为10 πμA，求该圆柱体的圆面半径和高。
六、作图题 26 . 在图中的〇里填上适当的电表符号，使之成为正确的电路图。
（____________） 七、综合题 27 . 阅读短文，回答问题． 石墨烯——改变世界的神奇新材料 一片碳，看似普通，厚度为单个原子，却使两位科学家获得诺贝尔奖．这种全新材料名为“石墨烯”，密度仅为（空气的密度为）．石墨烯是目前世上最薄、最坚硬的纳米材料，作为电导体，它有着和铜一样出色的导电性；作为热导体，它比目前任何其他材料的导热效果都好，而且它几乎是完全透明的．利用石墨烯，科学家能够研发一系列具有特殊性质的新材料．比如，石墨烯晶体管的传输速度远远超过目前的硅晶体管，因此有希望应用于全新超级计算机的研发；石墨烯还可以用于制造触摸屏、发光板，甚至太阳能电池．如果和其他材
2020年人教版初中物理九年级全册第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（ ）A ． A 1B ． A 2C ． V 1D ． V 22.如图所示，闭合开关后能测出小灯泡L 1两端的电压的电路是（ ）A ．B ．C ．D ．3.如图所示电路中，当开关S 闭合时，电压表测的是谁的电压（ ）A ． L 1B ． L 2C ． L 1L 2总电压D ． 电源和L 14.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（ ）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数5.实验室中常用的小灯泡、电流表、电压表的电阻分别为R L、R A、R V表示，则三者电阻大小关系为（）A． R L＞R A＞R V B． R V＞R L＞R A C． R L＜R A＜R V D． R L=R A＜R V6.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．7.下列有关电压的说法中，正确的是（）A．某电路中有电流，它的两端不一定有电压B．某电路两端有电压，电路中一定有电流C．自然界中，有的动物本身就可以产生电压，用来自卫D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的8.一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料9.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V示数是3.8V，V1的示数是2.3V，V2的示数应为（）A ． 1.5VB ． 2.3VC ． 3.8VD ． 6.1V10.一只电压表有0～3V 和0～15V 两个量程，小明在某次实验中使用的是0～3V 量程，但他错从0～15V 量程的刻度盘上读出电压值为6.5V ，则实际测得的电压值应是（ ） A ． 6.5V B ． 2.5VC ． 1.3VD ． l.5V11.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（ ）A ． 电流B ． 电压C ． 电阻D ． 电能12.如图（a ）所示的电路，闭合电键S 后，电压表V 和V 1表头上的指针指在如图（b ）所示的位置上，则V 2表的示数（ ）A ． 一定为0.4伏B ． 一定为2伏C ． 可能为9.2伏D ． 可能为6.8伏13.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ． 通过电阻器的电流变小B ． 通过灯泡的电流不变C ． 电流表的示数变小D ． 变阻器接入电路中的电阻变小14.如图所示的电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ）A ． 通过a 点的电流等于通过c 点的电流B ． 通过a 点的电流大于通过c 点的电流C ． 电压表测的是c 点的电压D ． 电压表测的是电源电压15.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（ ）A ． 换气扇和照明灯不能同时工作B ． 换气扇和照明灯只能同时工作C ． 换气扇和照明灯工作时，通过它们的电流一定相等D ． 换气扇和照明灯工作时，它们两端的电压一定相等二、填空题(共3小题)16.如图所示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 ______ 、乙表是 ______ ．（选填“电流表”或“电压表”）17.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是 ______ Ω，图中A 、B 两个接线柱之间的电阻值是 ______ Ω；乙图中电阻箱的示数是 ______ Ω，它与滑动变阻器相比，最大好处是 ______ ．18.如图所示，已知电源电压为6V，闭合开关S，则电压表所测出的是______ 两端的电压；这只电压表有3V和15V两量程，实验中用的是0～3V量程，小峰同学在读数时从0～15V量程的刻度盘上发现指针所示的电压恰好为6.5V，则实际测得的电压应是 ______ ，R1两端的电压_______．三、实验题(共3小题)19.（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流．下表是给出的几种不同的导线．①为研究电阻与导体材料是否有关，应在上表中选用导线C和导线 ______ ．①为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线 ______ ．①为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线 ______ ．（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：比较1、2两次实验结果可得结论 ______ ．比较1、3两次实验结果可得结论 ______ ．20.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；①导体的电阻跟它的长度的关系；①导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有①C. ①和①D. ①、①和①21.科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系．在苹果中插入铜片和锌片就能成为一个苹果电池，铜片是电池的正电极，锌片是负电极．那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究．（1）请用笔画线代替导线完成如图1的实物连接；（2）实验时，应保持其它条件不变，只改变 ______ ；（3）小组同学测得的实验数据如下表，当深度为5cm时，电压表示数如图2所示，请将电压值填入下表空格中；（4）分析表格中的数据，你能得到的实验结论是 ______ ；（5）科学猜想：苹果电池的电压大小还可能与 ______ 有关；（6）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用______ （填写一种实验器材）来判断．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】C【解析】由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，所以，只有电压表V1无论开关闭合、断开都会测量电源的电压，示数不变．2.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．3.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．4.【答案】C【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．5.【答案】B【解析】小灯泡是用电器，有一定的电阻，电流表是一个电阻非常小的电路元件，理想状态下其电阻可视为0，电压表是一个电阻非常大的电路元件，理想状态下其电阻可视为极大．所以R V＞R L＞R A，则A、C、D错误，B正确．6.【答案】A【解析】A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度．符合题意．B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．C、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．7.【答案】C【解析】电压是形成电流的原因．得到持续电流的必要条件：有电压、电路是通路．A、某电路中有电流，它的两端一定有电压，故A错误；B、某电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合，故B错误；C、自然界中，有的动物本身就可以产生电压，用来自卫，例如电鳐，故C正确；D、电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误．8.【答案】B【解析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大．故B 正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．9.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．10.【答案】C【解析】从0～l5V量程的刻度盘上读出电压值为6.5V，指针位置相同时，0～l5V量程的读数是=1.3V．0～3V量程读数的5倍，所以使用0～3V档量程时，读数为6.5V511.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用12.【答案】C【解析】根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和．由图知，①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；①如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V．所以电压表V2的示数为9.2V或0.4V．13.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.14.【答案】A【解析】A、因为串联电路电流处处相等，故通过a点的电流等于通过c点的电流，故A正确；B、通过a点的电流应等于通过c点的电流，故B错误；C、电压表与灯泡L2并联，测的是灯泡L2两端的电压，故C错误；D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压，故D错误.15.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和．AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．16.【答案】电压表；电流表．【解析】要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联．17.【答案】15；7；4705；能直接读出连入的电阻值．【解析】（1）当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R=5Ω+5Ω+2Ω+2Ω+1Ω=15Ω；当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入．由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω．（2）由图可知，电阻箱接入电路的阻值：R=4×1000Ω+7×100Ω+0×10Ω+5×1Ω=4705Ω；和滑动变阻器比较，滑动变阻器能连续改变电阻，电阻箱跳跃式改变电阻，但电阻箱的最大好处是能直接读出连入的电阻值．18.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．19.【答案】（1）①F；①G；①D；（2）在导体的长度、横截面积相同的情况下，导体的电阻和材料有关；在导体的材料、横截面积相同的情况下，导体的电阻和长度有关，长度越长，电阻越大【解析】（1）①电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻和材料是否有关，就需要选取一根导体，它的长度、横截面积与C相同，只有长度与C不同，故选F．①电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻与长度是否有关，就需要选取一根导体，它的材料、横截面积与C相同，只有材料与C不同，故选G．①电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻与横截面积是否有关，就需要选取一根导体，它的材料、长度与A相同，只有材料与A不同，故选D．（2）①1、2两次实验中，横截面积、长度相同，材料不同，通过两次电流的不同，反映了电阻大小的不同．故得结论：在导体的长度、横截面积相同的情况下，导体的电阻和材料有关．①1、3两次实验中，横截面积、材料相同，长度不同，通过两次电流的不同，且长度长的电阻中电流小，由此反映了该导体的电阻较大．故得结论：在导体的材料、横截面积相同的情况下，导体越长，电阻越大．20.【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故①可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故①不能完成．综上所述，可以完成的研究课题是①和①．21.【答案】（1）电压表经开关接在电池两端，电路图如图所示；（2）电极插入苹果的深度h；（3）0.30；（4）苹果电池的电压大小U随电极插入苹果深度h的增加而增大；（5）苹果的种类（或苹果大小、两电极间的距离、电极面积大小、电极材料等）；（6）电流表（或发光二极管、小磁针等）【解析】（1）电压表经开关接在电池两端，电路图如图所示；（2）实验时，应保持其它条件不变，只改变电极插入苹果的深度h；（3）由电路图知，电压表量程是3V，由图示电压表知，电压表最小分度值是0.1V，电压表示数是0.3V；（4）由表中实验数据可知，随电极插入深度的增加，电池电压增加；所以可得，苹果电池的电压大小U随电极插入苹果深度h的增加而增大．（5）苹果电池的电压大小还可能与苹果的种类（或苹果大小、两电极间的距离、电极面积大小、电极材料等）有关；（6）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，还可以使用电流表（或发光二极管、小磁针等）来判断；22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
2020年人教版九年级物理全一册第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）A．B．C．D．2.一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料3.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9B． 1：1C． 3：2D． 2：34.如图所示，闭合开关S，两灯泡均能正常发光，则两灯泡一定具有相同的（）A．额定功率B．额定电流C．额定电压D．电阻5.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表6.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（）A． R AB＞R CDB． R AB=R CDC． R AB＜R CDD．无法判断7.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（）A．先试触电压表的“3”“5”两接线柱B．先试触电压表的“-”“3”接线柱C．先试触电压表的“-”“15接线柱”D．先试触电压表的“+”接线柱8.如图所示的四个电路图中，电流表和电压表的接法都正确的是（）A．B．C．D．9.下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．通过导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大10.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（）A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表11.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的12.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表13.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．14.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大15.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大二、填空题(共3小题)16.一段铜丝对折扭成一股后，电阻变______ （大/小）；一根金属线均匀拉长后电阻变______ （大/小）．17.如图电压表读数是 ______ V18.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察小灯泡的_________可以粗略地知道风力的大小．三、实验题(共3小题)19.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；①导体的电阻跟它的长度的关系；①导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有①C. ①和①D. ①、①和①20.小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须 ______ ．（2）实验中最好选择规格 ______ （填“相同”或“不同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在上表中．分析实验数据，你可得到串联电路的电压特点是______ （用公式表示）．（4）小希进行多次实验的主要目的是 ______ （填序号）①寻找普遍规律 ①减小实验误差（5）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间．小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可．小明的办法是______ （选填“正确”或“错误”）的，原因是 ______ ．21.李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：A．按图1所示的电路图连接好电路；B．闭合开关S，用电压表测出L1两端的电压；C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；D．测出AC间的电压．（1）对小芳同学以上实验操作评价是：①在拆接电路时，开关应该 ______ ；①小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图2甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（3）改正电路后，闭合开关，电压表示数如图2乙所示，电压表的示数为______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．四、计算题(共3小题)22.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．2.【答案】B【解析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大．故B 正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．3.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.4.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．5.【答案】C【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．6.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．7.【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．8.【答案】C【解析】在使用电表过程中，电流表要串联使用，电压表要与测量电路并联使用，必须使电流从正接线柱流入，从负接线柱流出．A、电流表的正负接线柱接反了，不符合题意；B、电流表与电阻并联，电压表与电阻串联且正负接线柱接反了，不符合题意；C、电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，符合题意；D、电压表与电阻串联，不符合题意.9.【答案】D【解析】ABC、导体电阻大小取决于导体的长度、材料、横截面积，而与导体两端的电压、通过的电流无关，故ABC都错；D、白炽灯泡的灯丝正常发光时，温度高、电阻大，不发光时，温度低、电阻小，故D正确．10.【答案】B【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．11.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．12.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．13.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．14.【答案】A【解析】A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．15.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；16.【答案】小；大．【解析】将一段铜丝对折后，长度变小、横截面积变大，导体的电阻变小；将一根金属线均匀拉长后，长度变长、横截面积变小，电阻变大．17.【答案】7.5【解析】电压表将15V及负接线柱接入，即电压表选择0～15V的量程；刻度盘中有三个大格，则每一大格为5V，每一大格又分为10小格，则每一小格表示0.5V，故指针所指的示数为7.5V.18.【答案】滑动变阻器；亮暗．【解析】(1)无风时OC是竖直的，连入电路的电阻是AB段，有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风的大小而改变，风力测定仪相当于滑动变阻器．(2)风越强，OC杆偏转的角度越大，BP段越小，电阻变小，电源电压不变，电路中的电流变大，灯泡越亮，所以通过灯泡的亮度判断风力的大小．19.【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故①可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故①不能完成．综上所述，可以完成的研究课题是①和①．20.【答案】（1）断开；（2）不同；（3）UAC=UAB+UBC；（4）①；（5）错误；电压表正负极会接反．【解析】（1）为保护电路安全，在拆接电路时，开关必须断开．（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力．（3）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：第一次实验：UAC=3V，UAB+UBC=0.8V+2.2V=3V；第二次实验：UAC=3V，UAB+UBC=1.0V+2.0V=3V；第三次实验：UAC=3V，UAB+UBC=1.2V+1.8V=3V；因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即UAC=UAB+UBC．（4）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性．（5）在测L1两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压．21.【答案】（1）①断开；①不能；电压表正负接线柱接反了；（2）如图：（3）1.2；1.8．【解析】（1）①在拆接电路时，开关必须断开；①当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（2）因为是探究串联电路的电压关系，所以两灯泡要串联，同时电压表要与L2并联．故答案为：（3）从图中可知，电压表选用的是0～3V的量程，其分度值为0.1V，所以其读数为1.2V，因为两灯泡串联，所以L1两端的电压为：U1=U-U2=3V-1.2V=1.8V．22.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.23.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
2020年人教版九年级物理全一册第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关2.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关3.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）A． 4：9B． 1：1C． 3：2D． 2：34.如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍5.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大B．丁的电阻最大C．乙的电阻最大D．丙的电阻最大6.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（）A．B．C．D．7.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）A．电路中的电阻变大，灯泡变亮B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗D．电路中的电阻变小，灯泡变暗8.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（）A． 0.5A 12VB． 1.5A 12VC． 1.5A 8VD． 0.5A 8V9.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表10.图中各电路元件的连接均正确，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表11.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1B． L2C． L1L2总电压D．电源和L112.如图所示，小灯泡能发光，下列说法正确的是（）A． a、b都是电流表B． a、b都是电压表C． a是电流表，b是电压表D． a是电压表，b是电流表13.如图所示电路，下例说法正确的是（）A．只闭合S1时，R1、R2并联B．同时闭合S1、S2时，R2、R3串联C．只闭合S1时，两电压表示数相等D．同时闭合S1、S2时，两电压表示数不相等14.在国际单位制中，电阻的单位是（）A．安培B．库仑C．伏特D．欧姆15.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小二、填空题(共3小题)16.我国家庭电路的电压是______ V，零线和大地之间的电压是______ ，动力电路的电压是______ V，对人体的安全电压是 ______ V．17.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的 ______ 极，电池的电压为______ V．18.如图所示，根据漫画中的对话，可以判断电表______ （选填“1”或“2”）是电流表，这种直接将电流表接在电源上的现象称为 ______ ．三、实验题(共3小题)19.已知导体电阻与导体长度、横截面积和材料有关．在探究“导体电阻与导体长度的关系”实验中，实验器材有：两根横截面积相同的镍铬合金电阻丝A和B．A电阻丝的长度是100cm，B电阻丝的长度是25cm，一节干电池（1.5V），定值电阻、电流表、电压表、开关、刻度尺各一个，带有导电夹子的导线若干，实验电路图如图所示．（1）应选用 ______ 电阻丝做该实验更好（选填“A”或“B”）．（2）连接器材时，电压表应接小量程．这样做的依据是： ______ ．（3）该实验需要测若干组数据，改变导电夹子位置时，发现电流表示数有时大于0.6A，有时小于0.6A．关于测各个电流值时电流表量程的选择，下列说法正确的是 ______A．都用大量程B．都用小量程C．大小量程都可以D．大于0.6A时用大量程，小于0.6A时用小量程．20.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；①导体的电阻跟它的长度的关系；①导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有①C. ①和①D. ①、①和①21.在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ______ ．（2）为粗略判断a、b两点间导体电阻的大小，可观察 ______ ．（3）另有甲、乙两位同学分别对小明的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 ______ 同学的改进更好一些，理由是 ______ ．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】C【解析】导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的，电阻与材料、长度、横截面积有关．2.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．3.【答案】B【解析】并联电路两端的电压相等，两个电阻R1和R2并联在电路中，电阻R1和R2的两端电压之比U1：U2=1：1.4.【答案】A【解析】（1）由图可知，两灯泡并联，电流表A1测量支路L1的电流，电流表A测量干路上的电流，电表V测量电源电压，电压表V1测量灯泡L1两端电压，故A正确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于V1的示数；由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于A1的示数的2倍，故BCD错误．5.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；6.【答案】B【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B 正确；C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C错误；D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D 错误.7.【答案】C【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗．8.【答案】D【解析】甲乙两灯泡正常发光时的电压均为6V，由图像可知：甲正常工作时的电流为1A，乙正常工作时的电流为0.5A，因串联电路中各处的电流相等，所以，两灯泡串联时，电路的最大电流I=0.5A，故BC错误；由图像可知，0.5A所对应的电压分别U甲=2V，U乙=6V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U甲+U乙=2V+6V=8V，故A错误，D正确．9.【答案】C【解析】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．10.【答案】B【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．11.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．12.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．13.【答案】B【解析】（1）只闭合S1时，R1、R2、R3依次连接即为串联，电压表V1测R2两端的电压，电压表V2测R1与R2两端的电压之和，因串联电路中总电压等于各分电压之和，所以，电压表V2的示数大于V1的示数，故AC错误；（2）同时闭合S1、S2时，R2、R3依次连接即为串联，电压表V1、V2均测R2两端的电压，则两电压表示数相等，故B正确，D错误．14.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．15.【答案】C【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．16.【答案】220；0V；380；不高于36．【解析】我国家庭电路中标准电压是220V，零线和大地之间没有电压，所以零线和大地之间是0V 电压，动力电路中的电压为380V，不高于36V的电压是人体安全电压．17.【答案】负；0.6．【解析】根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．18.【答案】2；短路．【解析】由于电流表的电阻很小，所以如果不小心将电流表直接接在电源的两极上，这时由于电流很大，会烧坏电表．而电压表内阻很大，可以直接接在电源的两极上，测量电源电压．由此判断，图中电表2是电流表，电表1是电压表．19.【答案】（1）A；（2）电源电压最大是1.5V，小量程指针的偏转幅度会大一些，便于观察；（3）D．【解析】（1）为了使实验效果更明显，我们选用长一点的A电阻丝，多做几次实验；（2）连接器材时，电压表应接小量程．这样做的依据是：电源电压最大是1.5V，小量程指针的偏转幅度会大一些，便于观察；（3）当电流大于0.6A时应选用大量程，否则会烧坏电流表，当电流小于0.6A时，应选用小量程，为的是便于观察；故选D．20.【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故①可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故①不能完成．综上所述，可以完成的研究课题是①和①．21.【答案】（1）开关；（2）灯泡的亮度；（3）乙；能保护电路．【解析】（1）缺少电路的基本组成元件：开关；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；（3）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，可以起到保护电路的作用．因此乙同学的方案更好，可以起到保护电路的作用．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.。
2020级人教版初中物理九年级全一册第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷一、单选题(共12小题) 1.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ）A ．B ．C ．D ．2.下列说法中错误的是（ ） A ． 电源是提供电压的装置 B ． 电压是形成电流的原因C ． 电流是自由电荷定向移动形成的D ． 电路两端有电压就一定有电流3.如图所示电路，当开关闭合时，电压表V 1示数为7.5V ，电压表V 2的示数为9V ，若电源电压为12V ，则L 1，L 2两端电压分别为（ ）A ． 3V ，4.5VB ． 3V ，5VC ． 3V ，4VD ． 4V ，4.5V4.在如图所示的电路中，将L 2拧松，闭合开关后，则会观察到（ ）A ． L 1继续发光B ． 电流表仍有示数C ． 电压表示数接近电源电压D ． 电压表指针不偏转5.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（ ）A ． R AB ＞R CD B ． R AB =R CDC ． R AB ＜R CD D ． 无法判断6.如图所示，闭合开关后能测出小灯泡L 1两端的电压的电路是（ ）A ．B ．C ．D ．7.下列有关电阻的说法正确的是（ ）A ． 导体的电阻越大，表明导体的导电能力越强B ． 导体的电阻与导体两端的电压成正比C ． 导体中的电流为零时电阻也为零D ． 导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关 8.如图所示的电路中，甲、乙是两只电表．当开关S 闭合后，要使两灯串联，则（ ）A ． 甲是电压表，乙是电流表B ． 甲是电流表，乙是电压表C ． 甲、乙都是电流表D ． 甲、乙都是电压表9.在如图所示的电路连接中，下列说法正确的是（ ）A ． 灯泡L 1和L 2并联，电流表测的是L 1支路的电流B ． 灯泡L 1和L 2并联，电压表测量的是电源电压C ． 灯泡L 1和L 2串联，电压表测的是L 2的电压D ． 灯泡L 1和L 2串联，电压表测的是L 1的电压10.关于导体的电阻，下列说法中正确的是（ ） A ． 通过导体的电流是0A 时，电阻为0ΩB ． 导体电阻与它两端的电压成正比，与通过它的电流成反比C ． 粗细相同的导线，长的导线电阻较大D ． 同种材料制成的长短一样的两条导线，细的电阻较大 11.关于常见的电压值，下列说法正确的是（ ） A ． 一节干电池的电压为2V B ． 一节铅蓄电池的电压为1.5VC ． 对人体安全的电压为36VD ． 我国家庭电路的电压为220V12.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ） A ． 合金丝的电阻跟该合金丝的长度有关 B ． 合金丝的电阻跟合金丝的横截面积无关 C ． 合金丝两端的电压越大，合金丝的电阻越小 D ． 通过合金丝的电流越小，合金丝的电阻越大二、填空题(共3小题)13.一节普通干电池的电压为 ______ 伏．在如图中，A 端为干电池的 ______ 极（选填“正”或“负”）．14.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的 ______ 极，电池的电压为 ______ V ．15.收音机的音量控制旋钮是一个电位器，它实际上是一个 ______ ，它通过改变接入电路中电阻丝的 ______ 来改变电阻大小从而改变电流，达到改变声音大小的目的．三、实验题(共1小题)16.已知导体电阻与导体长度、横截面积和材料有关．在探究“导体电阻与导体长度的关系”实验中，实验器材有：两根横截面积相同的镍铬合金电阻丝A和B．A电阻丝的长度是100cm，B电阻丝的长度是25cm，一节干电池（1.5V），定值电阻、电流表、电压表、开关、刻度尺各一个，带有导电夹子的导线若干，实验电路图如图所示．（1）应选用 ______ 电阻丝做该实验更好（选填“A”或“B”）．（2）连接器材时，电压表应接小量程．这样做的依据是： ______ ．（3）该实验需要测若干组数据，改变导电夹子位置时，发现电流表示数有时大于0.6A，有时小于0.6A．关于测各个电流值时电流表量程的选择，下列说法正确的是 ______A．都用大量程B．都用小量程C．大小量程都可以D．大于0.6A时用大量程，小于0.6A时用小量程．四、计算题(共3小题)17.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？18.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．19.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？五、作图题(共1小题)20.在如图所示的电路中，有三根导线尚未连接，请用笔画线代替导线补上，补上后要求：当电键S闭合后，向左移动滑动变阻器的滑片时，电流表示数变大，灯L亮度不变．答案解析1.【答案】A【解析】A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度．符合题意．B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．C、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．2.【答案】D【解析】A、电源是提供电压的装置，故A正确；B、电压是推动自由电荷发生定向移动形成电流的原因，故B正确；C、电流是电荷的定向移动形成的，故C正确；D、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误．3.【答案】A【解析】由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，因串联电路中总电压等于各分电压之和，所以，L1两端的电压：U1=U-UV2=12V-9V=3V，灯L2两端的电压：U2=UV1-U1=7.5V-3V=4.5V．4.【答案】D【解析】由电路图知，两灯泡串联．将L2拧松，闭合开关，电路处于断路状态，则L1不发光，电流表无示数；电压表无法与电源的正负极连通，故电压表没有示数，所以电压表指针不偏转．5.【答案】A【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．6.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．7.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．8.【答案】D【解析】当开关S闭合后，若甲是电流表，则右边的灯短路，若乙是电流表则电源短路，所以，甲、乙都不能是电流表，则甲、乙都是电压表．如图：9.【答案】D【解析】电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故A、B、C错误，D正确．10.【答案】D【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．11.【答案】D【解析】A、一节干电池的电压是1.5V，故A错误；B、一节铅蓄电池的电压是2V，故B错误；C、不高于36V的电压对人体是安全的，人体的安全电压并不仅是36V，故C错误；D、我国家庭电路电压是220V，故D正确.12.【答案】A【解析】A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．13.【答案】1.5；正【解析】一节干电池的电压为1.5V．干电池的正极为碳棒，顶端有一个金属帽，负极为锌筒．14.【答案】负；0.6．【解析】根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．15.【答案】滑动变阻器；长度．【解析】调节收音机音量大小的电位器实质是滑动变阻器，滑动变阻器是靠改变连入电路中电阻线的长度来改变电阻的，从而改变电路中的电流，以达到控制音量的目的．16.【答案】（1）A；（2）电源电压最大是1.5V，小量程指针的偏转幅度会大一些，便于观察；（3）D．【解析】（1）为了使实验效果更明显，我们选用长一点的A电阻丝，多做几次实验；（2）连接器材时，电压表应接小量程．这样做的依据是：电源电压最大是1.5V，小量程指针的偏转幅度会大一些，便于观察；（3）当电流大于0.6A时应选用大量程，否则会烧坏电流表，当电流小于0.6A时，应选用小量程，为的是便于观察；故选D．17.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．18.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.19.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．20.【答案】【解析】向左移动滑动变阻器滑片，电流表示数变大，而灯泡亮度不变，说明灯泡与滑动变阻器并联，电流表测量干路中的电流.由滑动变阻器滑片向左移动时，电流表示数增大，可以得到滑动变阻器的电阻减小，所以连接滑动变阻器时，应当连接左侧接线柱，如图所示.。

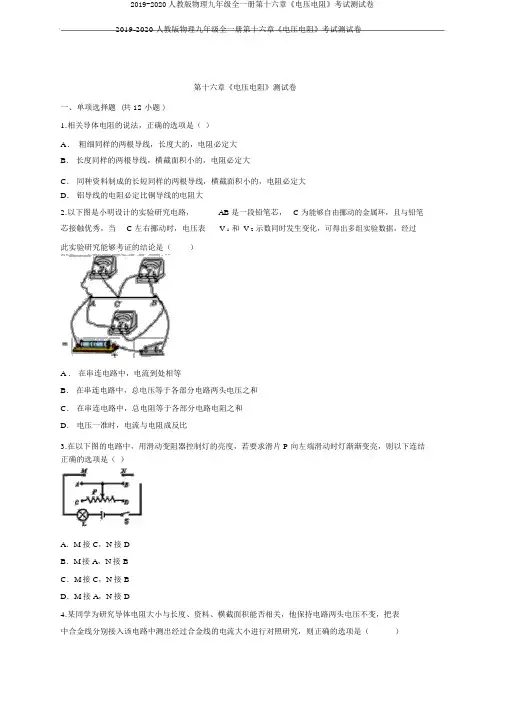

2019-2020人教版物理九年级全一册第十六章《电压电阻》考试测试卷
