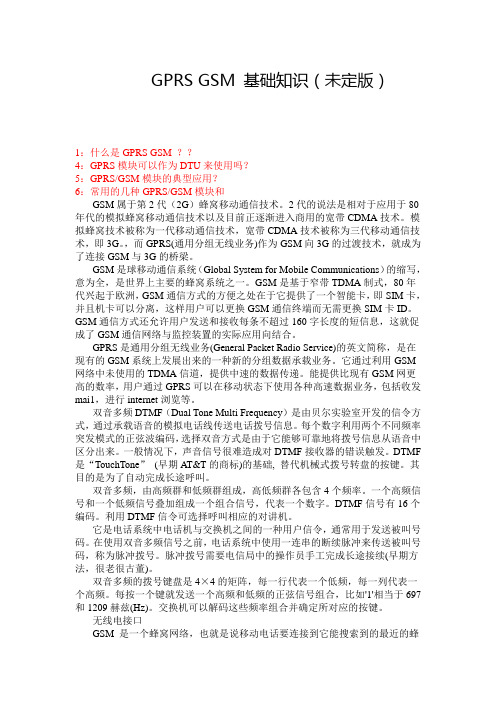

GPRS GSM 基础知识（未定版）1：什么是GPRS GSM ？？4：GPRS模块可以作为DTU来使用吗？5：GPRS/GSM模块的典型应用？6：常用的几种GPRS/GSM模块和GSM属于第2代（2G）蜂窝移动通信技术。
2代的说法是相对于应用于80年代的模拟蜂窝移动通信技术以及目前正逐渐进入商用的宽带CDMA技术。
模拟蜂窝技术被称为一代移动通信技术，宽带CDMA技术被称为三代移动通信技术，即3G。
，而GPRS(通用分组无线业务)作为GSM向3G的过渡技术，就成为了连接GSM与3G的桥梁。
GSM是球移动通信系统（Global System for Mobile Communications）的缩写，意为全，是世界上主要的蜂窝系统之一。
GSM是基于窄带TDMA制式，80年代兴起于欧洲，GSM通信方式的方便之处在于它提供了一个智能卡，即SIM卡，并且机卡可以分离，这样用户可以更换GSM通信终端而无需更换SIM卡ID。
GSM通信方式还允许用户发送和接收每条不超过160字长度的短信息，这就促成了GSM通信网络与监控装置的实际应用向结合。
GPRS是通用分组无线业务(General Packet Radio Service)的英文简称，是在现有的GSM系统上发展出来的一种新的分组数据承载业务。
它通过利用GSM 网络中未使用的TDMA信道，提供中速的数据传递。
能提供比现有GSM网更高的数率，用户通过GPRS可以在移动状态下使用各种高速数据业务，包括收发mai1，进行internet浏览等。
双音多频DTMF（Dual Tone Multi Frequency）是由贝尔实验室开发的信令方式，通过承载语音的模拟电话线传送电话拨号信息。
每个数字利用两个不同频率突发模式的正弦波编码，选择双音方式是由于它能够可靠地将拨号信息从语音中区分出来。
一般情况下，声音信号很难造成对DTMF接收器的错误触发。
DTMF 是“TouchTone”(早期AT&T的商标)的基础, 替代机械式拨号转盘的按键。
简易智能心率血压监测仪的设计
第35卷 第5期 福 建 电 脑 Vol. 35 No.52019年5月Journal of Fujian ComputerMay 2019———————————————化天怡，女，1998年生，本科在读，主要研究领域为电子信息工程。
E-mail: hty7777777@ 。
沈航涛，男，1997年生，本科在读，主要研究领域为建筑电气与智能化、电子信息工程。
E-mail: 1209503277@ 。
田尧，男，1998年生，本科在读，主要研究领域为电气工程及其自动化、电子信息工程。
E-mail: 1612359304@ 。
简易智能心率血压监测仪的设计田尧 化天怡 沈航涛（同济大学浙江学院电子与信息工程系 浙江 嘉兴 314051）摘 要 本文介绍一种智能心率血压监测仪的设计，以Arduino 为核心部件，利用MKB0803心率血压模块检测腕部血压和心率信息，然后将数据发送到Arduino 进行D/A 放大转换及数据处理，当测量结果超出预先设置的心率和血压正常值范围后，控制GSM 短信模块发送告警短信。
该系统稳定便携，测量快速，可供家庭老人使用。
关键词 Arduino ；MKB0803心率血压模块；GSM 模块 中图法分类号 TP23 DOI:10.16707/ki.fjpc.2019.05.024Design of a Simple Intelligent Heart Rate and Blood Pressure MonitorTIAN Yao, HUA Tianyi, SHEN Hangtao(Department of electronics and Information Engineering, Tongji Zhejiang College, Jiaxing, China, 314051)1 引言在第六次全国人口普查报告中，全国60岁及以上人口大约为1.7亿人[1]，而我国老年人更倾向于在家中养老[2]。

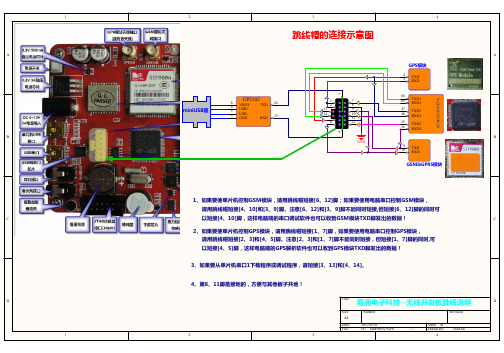

跳线帽的接法说明V9.19
C
4、第8、11脚是接地的，方便与其他板子共地！
D Title
易通电子科技--无线开发板跳线说明
Number Revision 2012/8/30 H:\ SIM900A+GPS Sheet of Drawn By: 4
D
Size A4 Date: File: 1 2 3
\..\
.SchDoc
C
以短接[4、10]脚，这样电脑端的串口调试软件也可以收到GSM模块TXD脚发出的数据！ 2、如果要使单片机控制GPS模块，请用跳线帽短接[1、7]脚，如果要使用电脑串口控制GPS模块， 请用跳线帽短接[2、3]和[4、5]脚。注意[2、3]和[1、7]脚不能同时短接，但短接[1、7]脚的同时,可 以短接[4、5]脚，这样电脑端的GPS解析软件也可以收到GPS模块TXD脚发出的数据！ 3、如果要从单片机串口1下载程序或调试程序，请短接[3、13]和[4、14]。
8 jcĒĀĈîJom\ęìöðāĜJJR VBUS 4 jcĒĀĈîJom\ęìöðāĜJJN USB+ 5 jcĒĀĈîJom\ęìöðāĜJJO USB3 jcĒĀĈîJom\ęìöðāĜJJM GND
jcJ M
]iJ
TXD
26 jcĒĀĈîJom\ęìöðāĜJJLP 25 jcĒĀĈîJom\ęìöðāĜJJLO
2如果要使单片机控制gps模块请用跳线帽短接17脚如果要使用电脑串口控制gps模块以短接45脚这样电脑端的gps解析软件也可以收到gps模块txd脚发出的数据
1
2
3
4
跳线帽的连接示意图
A A
]iajmĆåāŇ GPS 模块
4 jcajmĆåāŇJN 5 jcajmĆåāŇJO TXD RXD
基于SIM800C的短信投送系统的设计与实现
本栏目责任编辑：谢媛媛软件设计开发基于SIM800C 的短信投送系统的设计与实现侯洪莉1，付东旭1，杨晓玲2，陈耿1（1.成都师范学院计算机科学学院，四川成都610300；2.成都师范学院学报编辑部，四川成都610300）摘要：虽然大多数企事业单位建立了内部管理信息系统或电子邮件系统，基本实现了内部信息及时交流。
但是，员工不会一直关注内部信息系统的通知，以及在外出途中、参加会议等特殊情况下，无法使用内部管理系统时，一些内部信息无法及时传达。
在该文中提出了一个基于短信的通知发送软件，采用SIM800C 通信模块，能单次或批量生成并发送短信息，具有较好的即时性和保密性。
该软件使用C#开发，实现软件控制SIM800C 模块按要求发送短信，能预约发送时间，并记录发送状态，支持对发送失败的信息进行延时重发。
该软件具有方便、实惠等特点，能满足各种中小企业发布重要信息的需求。
关键词：SIM800C ；短信；串口；AT 指令中图分类号：TP311.1文献标识码：A文章编号：1009-3044(2021)02-0042-03开放科学（资源服务）标识码（OSID ）：Design and Implementation of a Software for Delivering SMS with SIM800C HOU Hong-li 1,FU Dong-xu 1,YANG Xiao-ling 2,CHEN Geng 1(1.Department of Computer Science,Chengdu Normal University,Chengdu 610300,China;2.Editorial Department of Journal of Chengdu Normal University,Chengdu 610300,China)Abstract:Although most enterprises and institutions have established their internal MIS or e-mail system,basically realizing the timely exchange of internal information,employees will not always pay attention to the messages in the internal MIS.Some internal information cannot be delivered in time when employees are unable to use the internal MIS in special circumstances such as on the way out and attending meetings.A software for delivering SMS,which uses SIM800C communication module to delivering message one-by-one or in batch,is proposed in this article,and it has the advantage of timeliness and reliability.The software is developed with C#.It manipulates SIM800C module to send short messages according to the requirements,and it records the sending time and the sending status.It can deliver the failed messages by delayed retransmission.The software is convenient and affordable,which can meet the needs of various small and medium-sized enterprises to release important information.Key words:SIM800C;SMS;serial port;AT instructions1背景目前，很多的中小型企业单位都有自己的管理系统或电子邮件系统，用于内部传达通知信息、对外联络客户，但是存在信息发送不一定能及时被查阅的问题。
家居智能安全防护系统说明书
协调器与 GSM 模块串口电路设计电路如图 4 所示。与 GSM 模块相连的 CC2530 作为 ZigBee 的协调器来使用，是网络各节点信息的汇聚点，负责组建智能家居 无线传感器网络、存储节点和管理节点的任务，并通过串口发送 AT 指令给 GSM 模块。将 P0_2、P0_3 配置为外设功能时：P0_2 为 RX， P0_3 为 TX.连接 GSM 模 块 SIM900A 的串口引脚图，实现短信的发送。另外，协调器还负责数据的显示。
网状网络是树状网络基础上实现的，与树状网络不同的是，它允许网络中 所有具有路由功能的节点直接互连，由路由器中的路由表实现消息的网状路由。 该拓扑的优点是减少了消息延时，增强了可靠性，缺点是需要更多的存储空间开 销。
根据以上对网络拓扑结构的分析与研究，本系统采用了星状网络拓扑结构， 因为该结构具体实现方法比其它结构简单。从实际应用角度来看，家居安全防护 系统的家庭控制网络所覆盖范围小；从成本与功耗的角度来看，采用该结构设备 成本低，方便管理；从用户使用角度来看，对于小户型的用户，星状网络可以满 足通信距离的问题。因此，采用星状网络拓扑结构，就完全可以达到家庭无线网 路功能要求。
图 1 家居智能安全防护系统的总体设计方案
智能家居安全防护 Zigbee 无线传感器网络有终端节点和协调器节点组成。 大量传感器飞散布置在家居环境内，终端节点将采集到的数据无线传输到协调器 节点上，协调器通过 OLED 显示数据，对传感器状态进行实时监控。同时协调器 还与 GSM/GPRS 模块连接，当有灾情发生的时候通过手机短信来通知用户，实现 远程监控。用户还可以通过手机客户端查看网络摄像头的视频信息，确定是否存 在非安全防护情况下的误报警，以便做出及时准确地处理。传感器分布如图 2
at指令编写程序例子
at指令编写程序例子关于[at指令编写程序例子]的主题，我将为您写一篇1500-2000字的文章，逐步回答您的问题。
在编程领域中，AT指令是一种用于控制和配置通信设备的指令集。
它最初由美国电话公司（AT&T）开发，现已广泛应用于各种通信设备，如调制解调器、无线模块以及传感器等。
为了更好地理解AT指令的编写和使用，我们来一步一步地介绍一个例子。
假设我们要开发一个基于GSM无线模块的短信发送程序。
这个程序可以通过AT指令来与GSM模块进行通信，实现短信的发送功能。
首先，我们需要选择一个适用于我们的GSM模块的AT指令集。
常见的GSM模块，如SIM900和SIM800，通常都支持AT指令。
一、建立串口连接首先，我们需要在程序中建立与GSM模块的串口连接。
在大多数编程语言中，都有相应的库或模块可以帮助我们实现串口通信。
以Python为例，在Python的Serial库中，我们可以使用以下代码建立串口连接：pythonimport serialser = serial.Serial('/dev/ttyUSB0', 9600)上述代码中，`'/dev/ttyUSB0'`是串口设备的路径，`9600`是波特率。
你需要根据你的设备和波特率进行相应的设置。
二、发送AT指令通过串口连接成功后，我们可以开始发送AT指令给GSM模块了。
比如，如果我们要查询GSM模块的设备信息，我们可以发送`AT`指令。
根据不同的GSM模块，AT指令的格式可能会有所不同，所以在编程之前，请确保您已经查阅了对应GSM模块的AT指令集文档。
在Python中，我们可以使用以下代码发送AT指令并获取回复：pythonser.write(b'AT\r\n')response = ser.readlines()for line in response:print(line)上述代码中，`ser.write(b'AT\r\n')`表示发送AT指令，`ser.readlines()`用于读取GSM模块发送的响应数据。
多协议融合的智能家居无线网关的设计与实现
多协议融合的智能家居无线网关的设计与实现聂亨;廖惜春【摘要】现有智能家居网关或是功能不完整，或是数据传输复杂、灵活性差、成本高，难以满足智能家居系统便捷、灵活、廉价的要求。
本文所述无线网关的设计，以 STM32F103RBT6为主控芯片，融合了 WiFi、GPRS 和低成本 nRF24L01无线通信模块，并使用自定义的内网无线通信协议，有效地解决了多协议融合及内网与外网数据转换的问题，实现了对家居情况的实时监控。
%Existing functions of the smart home gateway are incomplete, with low flexibility, high cost, and complicated data transmission, and cannot adapt to the requirements for the hardware of the current home: Convenience, quickness, flexibility and low cost. In light of the requirements, a wireless gateway was designed based on the STM32F103RBT6, and it incorporated GPRS, WiFi and the low cost nRF24L01 module and adopted the custom internal network wireless communication protocol. The problem of the data conversion between internal and external networks was resolved effectively, achieving real-time monitoring of the smart home.【期刊名称】《五邑大学学报（自然科学版）》【年(卷),期】2015(000)002【总页数】7页(P61-67)【关键词】智能家居;无线通信协议;短距离无线通信;STM32【作者】聂亨;廖惜春【作者单位】五邑大学信息工程学院，广东江门 529020;五邑大学信息工程学院，广东江门 529020【正文语种】中文【中图分类】TN919智能家居通过计算机技术、现代通信网络技术等将日常家居生活中的安防、照明、电器等进行统筹管理，使家居生活更舒适、更安全、更符合当代人的要求[1]. 其中家居无线网关作为家居网络与外界通信网的“沟通翻译机”，地位尤其重要. 现代通信网络的多样性与手持智能终端的普及，决定了无线网关接入网络与监控途径的多样性. 现在市场上大部分无线网关存在接入网络单一、对PC机高度依赖和只能监测不能控制等不足，本文采用高集成STM32F103RBT6芯片，外加GPRS、WiFi/以太网模块和低成本、底层全开放的nRF24L01模块组成硬件平台，将以太网、WiFi（IEEE802.11n）、GPRS移动通信网等三大通信协议与自定义的家居无线网络协议融合，同时使用手持智能终端监控软件和短信命令进行监控，实现了多协议的相辅融合，解决了接入网络的单一性与监控的实时性问题、降低了智能家居系统对PC机的依赖.1 基于多协议融合的智能家居无线网关概述1.1 智能家居系统的拓扑结构智能家居系统包括安全防卫、能源监测、环境监测、家电控制、照明控制以及家庭娱乐等几大部分（其拓扑结构如图1所示），家庭网关可通过室内短距离无线传感网络与之连接，实现对室内各个节点的监控；也可通过以太网、WiFi、GPRS等网络与室外用户交互信息，为用户提供安全、舒适、便捷的家居环境.1.2 智能家居无线网关的结构与工作原理智能家居网关是家庭内外信息交流的门户，其作用是协调各模块、各协议间的转换[2]，其硬件电路组成如图2所示. 其中，GPRS模块的功能是远程短信控制，WiFi 的功能是利用互联网远程使用人机交互界面以实施监控，nRF24L01的功能是传输家居内部各节点的数据，JTAG的功能是测试网关运行情况并做相应的调整.用户可通过移动设备上的互联网控制软件，查询或控制家里各个节点的数据；无互联网时，也可以通过手机短信、GPRS等传输数据，及时接收家居报警节点发来的信息. 2种方式的控制形式如下：1）软件控制形式. STM32F103RBT6主控模块采集家中各个节点的数据，通过WiFi模块连接到互联网，再发送到移动设备上；同时，主控模块通过WiFi模块接收相应的控制命令编码，经过内部协议转换和数据处理后传输给RF模块（主），RF模块（主）同样按照相应的协议标准对数据编码并进行必要的处理后，发送给对应家电的RF模块（从），当对应家电上的RF模块接收到正确的控制命令编码后，便可以通过家电控制器来控制家电执行相应的操作[3].2）短信控制形式. GPRS模块中设定特定指令，在手机上以短信方式输入特定指令并发送. GPRS模块接收的数据，经过协议间的转换，再通过RF模块（主）发送给RF模块（从），从而对指定家电进行相应操作.1.3 智能家居无线网关的多协议转换本网关融合了以太网协议、IEEE802.11n协议、GPRS协议与家居无线网络协议的转换. 以太网协议与IEEE802.3协议类似，是总线网协议. IEEE802.11n是无线网协议，即TCP/UDP协议，网关使用WiFi模块时，只需要解读TCP/UDP协议即可. 网关使用的协议是TCP协议，它分为11部分，数据部分为第11部分，在TCP包中，除去20 bit的包头，可传输的最大数据长度为1 460 bit. 当远程终端发送数据给网关时，网关去掉包头的20个字节后提取剩下的数据，即为远程终端发送来的内容；然后，将数据按家居无线网协议帧的结构封装进SPI传输给nRF24L01，发送给家居节点. 反之，网关接收到节点发来的数据包，提取数据内容后，加上TCP的包头，就能经过WiFi模块发送给远程终端. GPRS是经过AT指令集进行收发的，发送和接收方法与经过互联网收发数据类似. 本网关中不同协议的相互转换关系如图3所示.2 无线网关的组成模块介绍如图2所示，无线网关主体由主控模块、GPRS通信模块、以太网/WiFi通信模块以及RF模块组成. 以下分别介绍各个模块的硬件选取与参数.2.1 主控模块网关选取STM32F103RBT6作为主芯片，该微处理器具有ARM CortexM3内核，最大时钟频率为72 MHz，内置高达128 kbit的Flash存储器和20 kbit的SRAM，具有丰富的通用I/O端口. 芯片有3个串口和1个SPI接口，足够添加GSM模块、WiFi模块和nRF24L01模块（UART1连接GSM、UART2连接WiFi 模块、SPI接口连接nRF24L01）. 芯片内部带有A/D转换器及休眠、停止、待机3种低功耗状态的切换，工作电压为2.0～3.6 V.2.2 GPRS通信模块GPRS网络是一种覆盖范围广、性能完善的无线网络，采用GPRS的监控系统，实时性高、安全可靠、通信成本低[4]. 网关选取SIM900A模块实现GPRS通信，其工作电压为3.2～4.8 V，支持频段为，支持一个UART接口，SIM900A模块通过该接口与STM32F103RBT6通信. 网关可通过该模块给用户发短信及时上报告警信息，或接收用户短信指令以响应用户的远程操作.2.3 以太网/WiFi通信模块网关选取高性能UART-EHT-WiFi模块ATK-RM04. 它自带串行通信接口、以太网接口和WiFi、无线路由功能，并具有LAN和WLAN两个网络接口，内置TCP/IP 协议栈，能灵活地实现网关串口通信、以太网通信和WiFi通信3个接口间的转换. 用户在室内有WiFi网络时，可以使用COM-WiFi STA连接互联网；在室内没有无线网络时，可以使用EHT-COM（以太网接口）连接互联网；如果室内无网络，还可以使用COM-WiFiAP，将家居网关作为一个无线路由器进行局域网点对点的传输.2.4 RF模块网关选取的nRF24L01无线收发模块具有、、StandbyI、StandbyII、PowerDown等5种工作模式，其工作电流在接收时为12.3 mA、0 dBm功率发射时为11.3 mA、掉电模式时为900 nA，而且底层全面开放. 该模块可以使用用户自主设计的协议，限制较小，成本低廉[5]. nRF24L01的传输距离为15 m左右，适合家居环境使用；对于面积较大的房屋，可以利用路由技术设置簇头进行远距离数据传输.3 无线网关的软件设计3.1 网关主程序设计网关的每个子模块都需要相应的驱动程序和功能实现程序，如GPRS模块需要编写基本的收发功能程序，此外还可以编写GPRS上网、拨号通话等功能程序. 图4为无线网关的总程序流程图.为实现网关中以太网协议、IEEE802.11n协议、GPRS协议、家居无线网络协议之间的转换，本文自定义了如图5所示的家居无线网络协议帧结构，并指定了各个节点相应的数据需求表，主要为Data的内容. 以接收上行数据为例，网关接收到节点数据后的操作：1）提取第0位数据，判断其是否为本家居网络节点发送的数据，并准备执行相关数据转换的操作；2）提取第15位数据，判断数据接收是否完成；3）提取第4、第5位数据，再次判断其是否为本机所属的网络节点接收的数据（Flag Bit为系统从0～99中产生的一个随机数），这样的双层验证，能有效防止错误接收非本家居节点的数据，在一定程度上防止了不法渗透；4）提取第14位CRC校验码，判断本次接收的数据是否为节点想要发送的数据，以确保数据的准确性，如果不是，网关会自动发送“重发命令给节点”，让节点再次发送数据，再重复前三步的操作，直到接收到准确数据为止；5）提取第1～3位和第6～8位的数据，判断发送节点和目的地址的IP号；6）提取第9～13位的数据，执行相关的操作，转换打包，传输给WiFi模块或者GPRS模块，最后发送给用户. 下行的数据操作类似. 其中互联网的数据均由MAC协议中的数据字段提取，然后经过AT指令集，使用串口进行模块之间的数据传输.以打开智能灯1为例，解释各部分数据所包含的信息. 因6为网关发送到节点1的数据按上述协议封装后的数据.使用自定义的无线网络协议帧具有3点优势：1）防止同频同帧结构的数据互相串扰；2）灵活性大，预留的地址长度可以自行添加新节点，不受任何限制；3）安全性能好，使用公用协议帧，容易被不法分子盗取数据包进行非法操控，而自定义协议的加密技术（Flag Bit）可以自行定义或更新，大大提高了安全性。
汽车涉水智能报警系统的设计与开发
汽车涉水智能报警系统的设计与开发肖悦【摘要】To solve the problems of the flameout for driving cars and the flooding for parking cars due to heavy rainfall,a car wading intelligent alarm system was presented to protect against flood. The development of hardware and software,the choice of components,the design of unit circuits and the circuit connection of the system were de-scribed. By judging the state of driving or parking,the intelligent alarm functions can be realized by using the low-power microcontroller AT89C52 as the processor and the SIM900A as the communication module. When car was wa-ding,the system can send the corresponding multi-level alarm signals according to the water depth of different dan-gerous phase. And when car was parking,the system can remotely send the alarm information to the owner using the SIM900A module,which can effectively reduce the economic losses. The system was reliable,low cost,and suitable for application on different models.%为了解决因强降雨而造成的汽车涉水熄火和驻车被淹的问题,设计了一种汽车涉水智能报警系统,阐述了系统的硬件和软件的整体设计方案、器件选型、单元电路设计以及整体电路连接.以低功耗单片机AT89C52型单片机为处理器,以SIM900A模块作为通信模块,通过判断行车与驻车状态,实现智能涉水报警功能.当汽车涉水行驶时,可以根据不同危险阶段的积水深度发出相应的多级报警提醒;当汽车驻车时,可以远程向车主发送报警信息.该系统性能可靠、成本低,适合在不同车型上推广应用.【期刊名称】《南昌大学学报（工科版）》【年(卷),期】2016(038)004【总页数】5页(P386-390)【关键词】汽车;涉水;报警系统;单片机;SIM900A模块【作者】肖悦【作者单位】江西省精密驱动与控制重点实验室,江西南昌330099;南昌工程学院机械与电气工程学院,江西南昌330099【正文语种】中文【中图分类】TN602近年来，因强降雨造成众多汽车驻车时被积水浸泡和行车时因盲目涉水而熄火的事件屡有发生。
家庭防盗报警器系统设计
《电子工程设计开题报告》系别：物理与电子信息工程系专业班级：电信一班学生姓名：肖瑶江凤周力指导教师：王龙目录1 绪论................................................. 错误!未定义书签。
1 总体方案设计 (1)1.1 系统的功能要求 (1)1.2 总体设计方案 (1)1.3 系统相关技术 (2)2 报警器硬件设计 (10)2.1 主机电路设计 (10)2.2 热释电红外传感器 (13)2.3 SIM900A短信息收发模块 (14)2.4 MQ-2烟雾气敏传感器 (15)2.5 蜂鸣器电路 (16)3 报警电路 (16)3.1. 主机电路设计 (16)3.1.1时钟电路 (16)3.1.2复位及复位电路 (16)3.2热释电红外传感器 (16)3.3 SIM900A 短信息收发模块 (16)3.4 MQ-2烟雾气敏传感器 (16)3.5 蜂鸣器电路 (16)4 电路元件清单 (16)结论................................................. 错误!未定义书签。
致谢................................................. 错误!未定义书签。
参考文献............................................ 错误!未定义书签。
附录.. (33)1 总体方案设计现在市场上有各种各样的报警器，通过对它们进行分析比较，根据产品的功能要求和产品的性价比，决定采取由单片机为主要技术进行总体方案设计。
1.1 系统的功能要求根据实际要求，本毕业设计课题技术要求：（1）应用场合：家庭防盗报警；（2）采用热释电红外传感器，一旦发现有人入室行窃，应发出声、光报警，并能显示出出事地点；（3）预留相应接口，以适应家用电器联网的需求；（4）220V AC供电；（5）成本应控制在适合家用。
基于物联网的室内环境甲醛监控系统设计与实现
基于物联网旳室内环境甲醛监控系统设计与实现目录第一章绪论 01.1 选题背景 01.2小结 0第二章作品方案设计 (1)2.1 作品方案 (1)2.1.1 作品概述 (1)2.1.2 上位机软件设计及WEB服务器设计 (3)2.1.3 网关设计 (4)2.1.4 ZigBee无线传感器网络旳设计 (5)2.2 预期目旳 (5)2.3 小结 (6)第三章上位机与WEB服务器设计 (6)3.1上位机软件设计 (6)3.1.1功能模块 (8)3.2 小结 (13)第四章网关数据收发软件设计 (14)4.1硬件系统 (14)4.1.1 SIM900A 开发板 (14)4.1.2 协调器 (15)4.2 软件系统 (17)4.2.1 GPRS模块程序设计 (17)4.2.3 ZigBee协调器程序设计 (19)4.3小结 (20)第五章底层ZigBee节点软硬件设计 (21)5.1硬件系统 (21)5.1.1 ZigBee节点底板电路设计 (21)5.1.2 甲醛检测传感器MS1100-P111 (22)5.2软件设计 (23)5.3小结 (24)第六章测试和成果分析 (26)6.1测试目旳与方案 (26)6.2 上位机软件测试 (27)6.3 网关测试 (28)6.4 底层ZigBee网络测试 (29)参照文献 (30)附件 (30)第一章绪论1.1 选题背景甲醛具有比较高旳毒性并且被我国列入在有毒化学品优先控制名单上。
甲醛己经被世界卫生组织确定为致癌和致畸形物质。
它是公认旳变态反应源，也是潜在旳强致突变物质之一。
甲醛问题己成为全球公共卫生关注旳焦点。
近年来，家庭装修成为人们时尚旳追求，但在美化了居室环境旳同步，也因诸多装饰材料中具有毒物质，导致室内空气污染，尤其是室内甲醛污染更为严重，对人体旳健康导致了极大旳危害。
因此加强对甲醛污染旳监测和控制，对于保护人类平常生活旳健康具有要旳理论意义和实践意义。
除采用常规措施将其清除外，对存在甲醛旳环境及时通风是关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Application Note
AN_SIM900_Series_Update_Tool_UGD_V1.02
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
2
Document Title:
SIM900 Series Update Tool User guide
Version:
1.02
Date:
2010-08-19
Status:
Release
Document Control ID:
AN_SIM900 Series _Update_Tool_UGD_V1.02
General Notes
SIMCOM offers this information as a service to its customers, to support application and
engineering efforts that use the products designed by SIMCOM. The information provided is
based upon requirements specifically provided to SIMCOM by the customers. SIMCOM has not
undertaken any independent search for additional relevant information, including any information
that may be in the customer’s possession. Furthermore, system validation of this product designed
by SIMCOM within a larger electronic system remains the responsibility of the customer or the
customer’s system integrator. All specifications supplied herein are subject to change.
Copyright
This document contains proprietary technical information which is the property of Shanghai
SIMCom Wireless Solutions Ltd, copying of this document and giving it to others and the using or
communication of the contents thereof, are forbidden without express authority. Offenders are
liable to the payment of damages. All rights reserved in the event of grant of a patent or the
registration of a utility model or design. All specification supplied herein are subject to change
without notice at any time.
Copyright © Shanghai SIMCom Wireless Solutions Ltd. 2010
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
3
Content
1 Overview........................................................................................................................................4
2 Operation description.....................................................................................................................4
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
4
1 Overview
It is written for SIM900 single download, the edition is “Simcom - sim900 Customer flash
loader V1.01”，detailed descriptions can be seen as follows:
2 Operation description
1 > When the user opens the executable file “Simcom - sim900 Customer flash loader V1.01”,
it will show the main frame as followed:
2 > Select the baud rate for serial port from “Speed”, the default value is 460800, select the
“COM Port”. User can use COM port either from MAIN or DEBUG, if it MAIN port is
occupied, user can use DEBUG serial port as well.
3 > Select the downloaded file, you will see diagram as followed:
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
5
4 > Set the mode of the module in “DOWNLOAD ON”. If user is not using the EVB, user
need to connect PWRKEY to ground Click the “START” button to download, you will
see picture as followed:
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
6
5 > Power up the target, you will see diagram as followed:
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
7
6 > When the tool is erasing the flash, you will see diagram as followed:
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
8
7 > After the download, you will see diagram as followed:
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
9
Thanks
SIM900 Series Update Tool User guide
AN_SIM900 Series_Update_Tool_UGD _V1.02 19.08.2010
10
Contact us:
Shanghai SIMCom Wireless Solutions Ltd.
Add: SIM Technology Building，No.633，Jinzhong Road，Changning District，
Shanghai P.R. China 200335
Tel: +86 21 3235 3300
Fax: +86 21 3235 3301
URL: www.sim.com/wm
