气缸
1 概述
1.1气缸的分类
普通气缸的结构组成见图42.2-1。主要由前盖、后盖9、活塞6、活塞杆4、缸筒5其他一些零件组成。
气缸的种类很多。一般按压缩空气作用在活塞面上的方向、结构特征和安装方式来分类。气缸的类型及安装形式见表42.2-1、2。
图42.2-1普通气缸
1—组合防尘圈；—前端盖；3—轴用YX密封圈；4—活塞杆；5—缸筒；
6—活塞；7—孔用YX密封圈；8—缓冲调节阀；9—后端盖
表42.2-1气缸的类型
类别 名称 简图 特点
单作用气缸 柱塞式气缸
压缩空气只能使柱塞向一个方向运动；借助外力或重力复位
活塞式气缸 压缩空气只能使活塞向一个方向运动；借助外力或重力复位
压缩空气只能使活塞向一个方向运动；借助弹簧力复位；用于行程较小场合
薄膜式气缸
以膜片代替活塞的气缸。单向作用；借助弹簧力复位；行程短；结构简单，缸体内壁不须加工；须按行程比例增大直径。若无弹簧，用压缩空气复位，即为双向作用薄膜式气缸。行程较长的薄膜式气缸膜片受到滚压，常称滚--
-- 压（风箱）式气缸。
双作用气缸 普通气缸
利用压缩空气使活塞向两个方向运动，活塞行程可根据实际需要选定，双向作用的力和速度不同
双活塞杆气缸
压缩空气可使活塞向两个方向运动，且其速度和行程都相等
不可调缓冲气缸
设有缓冲装置以使活塞临近行程终点时减速，防止冲击，缓冲效果不可调整
可调缓冲气缸
缓冲装置的减速和缓冲效果可根据需要调整
特殊
气缸 差动气缸
气缸活塞两端有效面积差较大，利用压力差原理使活塞往复运动，工作时活塞杆侧始终通以压缩空气
双活塞气缸
两个活塞同时向相反方向运动
多位气缸
活塞杆沿行程长度方向可在多个位置停留，图示结构有四个位置
串联气缸
在一根活塞杆上串联多个活塞，可获得和各活塞有效面积总和成正比的输出力
冲击气缸
利用突然大量供气和快速排气相结合的方法得到活塞杆的快速冲击运动，用于切断、冲孔、打入工件等
数字气缸
将若干个活塞沿轴向依次装在一起，每个活塞的行程由小到大，按几何级数增加
回转气缸
进排气导管和导气头固定而气缸本体可相对转动。用于机床夹具和线材卷曲装置上 --
-- 伺服气缸 将输入的气压信号成比例地转换为活塞杆的机械位移。用于自动调节系统中。
挠性气缸
缸筒由挠性材料制成，由夹住缸筒的滚子代替活塞。用于输出力小，占地空间小，行程较长的场合，缸筒可适当弯曲
钢索式气缸
以钢丝绳代替刚性活塞杆的一种气缸，用于小直径，特长行程的场合
组合
气缸 增压气缸
活塞杆面积不相等，根据力平衡原理，可由小活塞端输出高压气体
气-液增压缸
液体是不可压缩的，根据力的平衡原理，利用两两相连活塞面积的不等，压缩空气驱动大活塞，小活塞便可输出相应比例的高压液体
气-液阻尼缸
利用液体不可压缩的性能及液体流量易于控制的优点，获得活塞杆的稳速运动
中空回转气缸
神威气动

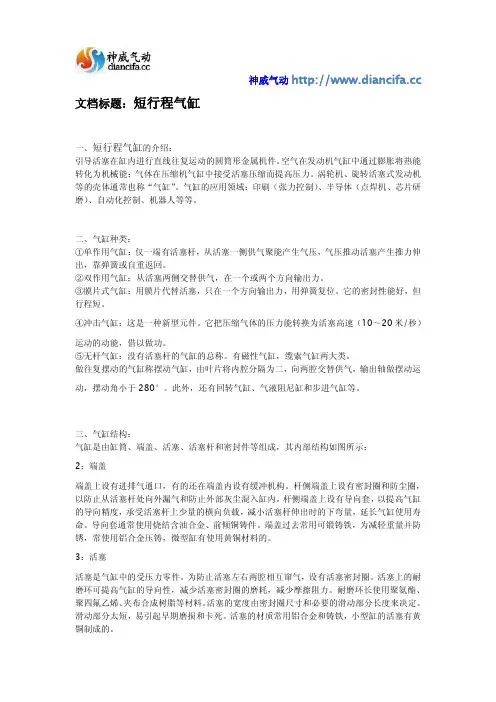

文档标题：短行程气缸
一、短行程气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能
转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机
等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研
磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸
出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但
行程短。
④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运
动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，
以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸
的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿
命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防
锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐
磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、
聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
bimba气缸
神威气动

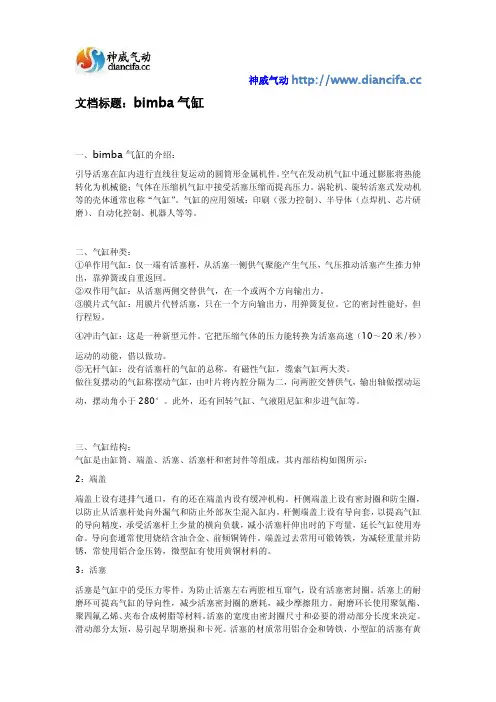

文档标题：bimba气缸
一、bimba气缸的介绍：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能
转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机
等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研
磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸
出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但
行程短。
④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运
动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，
以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸
的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿
命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防
锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐
磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、
聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
蒸汽分气缸条件
设计条件说明
简图：
选择标准依据：
缸体直径DN600mm,缸体进口管径DN250mm
d1～dn分别为分气缸蒸汽出口、安全阀口、压力表接口、温度计接
口等接管的外径(mm).
压力表插口（距离封头口）120
温度计插口（距离压力表口）200
L
1=32+d
1=32+159=191出口
L
2=(d
1+d
2)+120=159+159+120=438出口
L
3=(d
2+d
3)+120=159+159+120=438出口
L
4=(d
3+d
4)+120=159+159+120=438出口
L
5=(d
4+d
5)+120=159+60=219 安全阀
（进口在侧面）
分气缸下端设置排污管DN80和疏水管DN32
此设计条件仅供参考，总长度尽量控制在2.5m左右。
分气缸设计简图如下：（要求管口自带配对法兰）

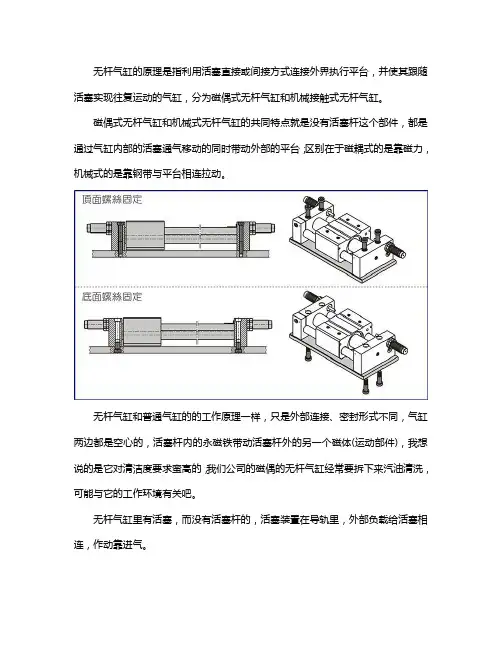

无杆气缸原理及结构图
无杆气缸的原理是指利用活塞直接或间接方式连接外界执行平台，并使其跟随活塞实现往复运动的气缸，分为磁偶式无杆气缸和机械接触式无杆气缸。
磁偶式无杆气缸和机械式无杆气缸的共同特点就是没有活塞杆这个部件，都是通过气缸内部的活塞通气移动的同时带动外部的平台；区别在于磁耦式的是靠磁力，机械式的是靠钢带与平台相连拉动。
无杆气缸和普通气缸的的工作原理一样，只是外部连接、密封形式不同，气缸两边都是空心的，活塞杆内的永磁铁带动活塞杆外的另一个磁体(运动部件)，我想说的是它对清洁度要求蛮高的，我们公司的磁偶的无杆气缸经常要拆下来汽油清洗，可能与它的工作环境有关吧。
无杆气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞相连，作动靠进气。 磁偶式的运动是利用空心活塞杆内的永磁铁带动活塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故现在比较少用了。其负载质量的大小需查找其质量与速度的特性曲线。现在机械式的用的比较多。
无杆气缸的分类
无杆气缸分为磁偶无杆气缸和机械接触式无杆气缸。无杆气缸是指利用活塞直接或方式连接外界执行的机械，并使其跟随活塞实现往复运动的气缸，这种气缸的最大优点是节省安装空间。
（1）磁偶无杆气缸：
活塞通过磁力带动缸体外部的移动体做同步移动。它的工作原理：在活塞上安装一组高强磁性的永久磁环，磁力线通过薄壁缸筒与套在外面的另一组磁环作用，由于两组磁环磁性相反，具有很强的吸力。当活塞在缸筒内被气压推动时，则在磁力作用下，带动缸筒外的磁环套一起移动。气缸活塞的推力必须与磁环的吸力相适应。
（2）机械接触式无杆气缸
在气缸缸管轴向开有一条槽，活塞与尚志在槽上部移动。为了防止泄漏及防尘需要，在开口部采用不锈钢封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽地，把活塞与尚志连成一体。活塞与尚志连接在一起，带动固定在尚志上的执行机构实现往复运动。
顶升气缸
神威气动

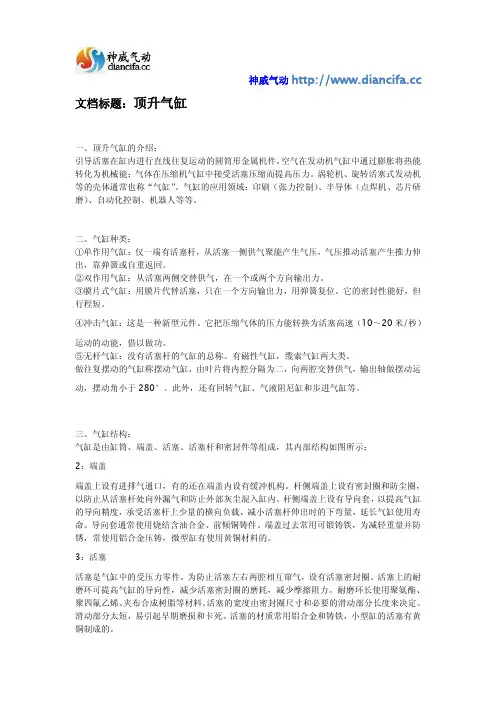

文档标题：顶升气缸
一、顶升气缸的介绍：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能
转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机
等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研
磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸
出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但
行程短。
④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运
动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，
以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸
的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿
命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防
锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐
磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、
聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
10种常用SMC气缸的类型、特点、用途
第 1 页 共 5 页 10种常用SMC气缸的类型、特点、用途
10种常用SMC气缸的类型、特点、用途
SMC气缸动中将压缩气体的压力能转换为机械能的气动执行元件。汽缸有作往复直线运动的和作往复摆动的两类。作往复直线运动的汽缸又可分为单作用、双作用、膜片式和冲击汽缸4种。
①SMC气缸仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②SMC气缸从活塞两侧交替供气，在一个或两个方向输出力。
③SMC气缸用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。
④SMC气缸这是一种新型元件。它把压缩气体的压力能转换为活塞高速(1020米/秒)运动的动能，借以作功。冲击汽缸增加了带有喷口和泄流口的中盖。中盖和活塞把汽缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。作往复摆动的汽缸称摆动汽缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进汽缸等。
工作原理
一般来说，同等排量情况下，气门越多，进排气效率越好，就像一个人跑步，累得气喘吁吁时，需要张大嘴巴呼吸。传统的发动机多是每缸一个进气门和一个排气门，这种二气门配气机构相对比较简单，制造成本低，维修起来也相对容易。对于输出功率要求 第 2 页 共 5 页 不太高的普通发动机来说，两气门就能获得较为满意的发动机输出功率与扭矩性能。
